Общие сведения о зданиях Принципы проектирования и конструирования

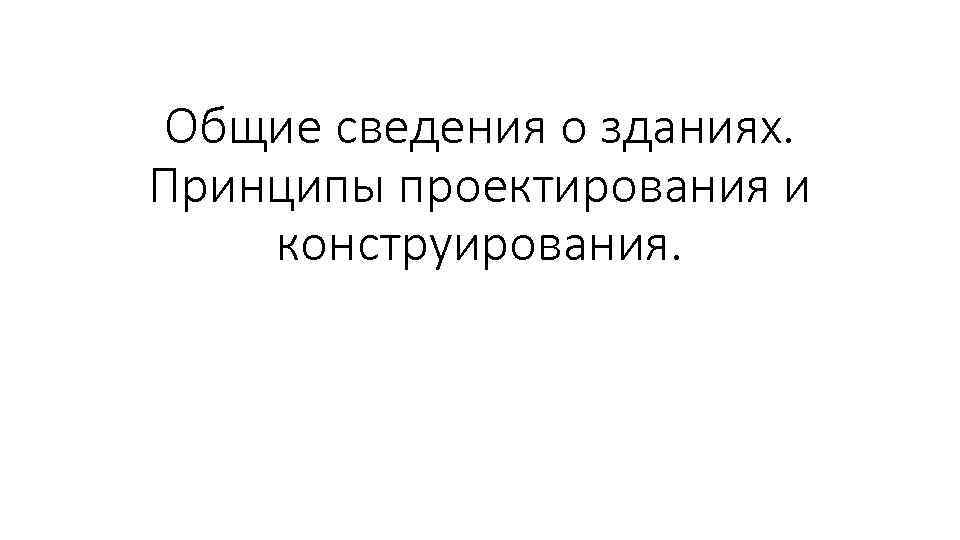

Общие сведения о зданиях. Принципы проектирования и конструирования.

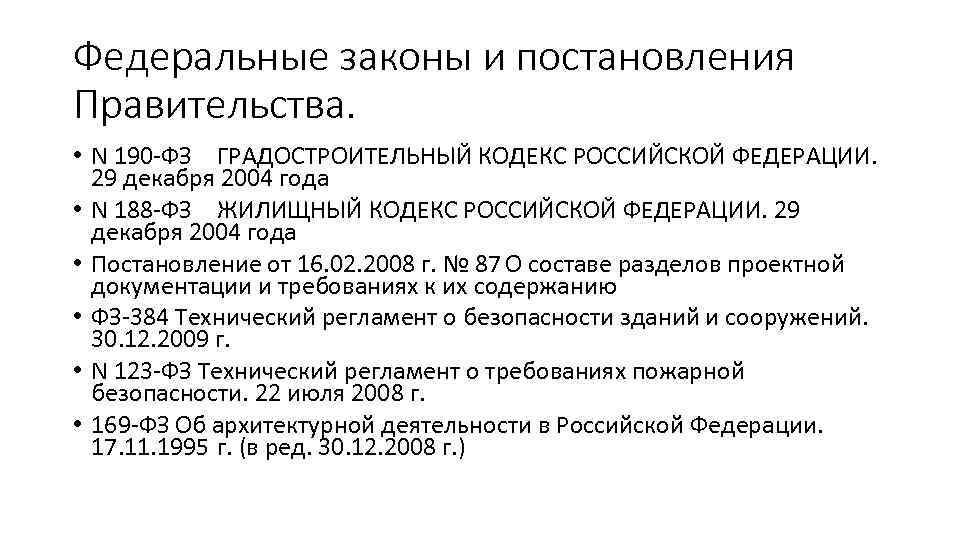

Федеральные законы и постановления Правительства. • N 190 ФЗ ГРАДОСТРОИТЕЛЬНЫЙ КОДЕКС РОССИЙСКОЙ ФЕДЕРАЦИИ. 29 декабря 2004 года • N 188 ФЗ ЖИЛИЩНЫЙ КОДЕКС РОССИЙСКОЙ ФЕДЕРАЦИИ. 29 декабря 2004 года • Постановление от 16. 02. 2008 г. № 87 О составе разделов проектной документации и требованиях к их содержанию • ФЗ 384 Технический регламент о безопасности зданий и сооружений. 30. 12. 2009 г. • N 123 ФЗ Технический регламент о требованиях пожарной безопасности. 22 июля 2008 г. • 169 ФЗ Об архитектурной деятельности в Российской Федерации. 17. 11. 1995 г. (в ред. 30. 12. 2008 г. )

Своды правил (строительные нормы и правила) • • СНи. П 2. 08. 01 89* ЖИЛЫЕ ЗДАНИЯ СНи. П 31 02 2001 ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ СНи. П 21 01 97* ПОЖАРНАЯ БЕЗОПАСНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ СНи. П 23 05 95* ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ СНи. П 23 02 2003 ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ СНи. П 23 03 2003 ЗАЩИТА ОТ ШУМА СНи. П 2. 01. 07 85* НАГРУЗКИ И ВОЗДЕЙСТВИЯ ГОСТ Р 21. 1101 2013. Национальный стандарт Российской Федерации. Система проектной документации для строительства. Основные требования к проектной и рабочей документации

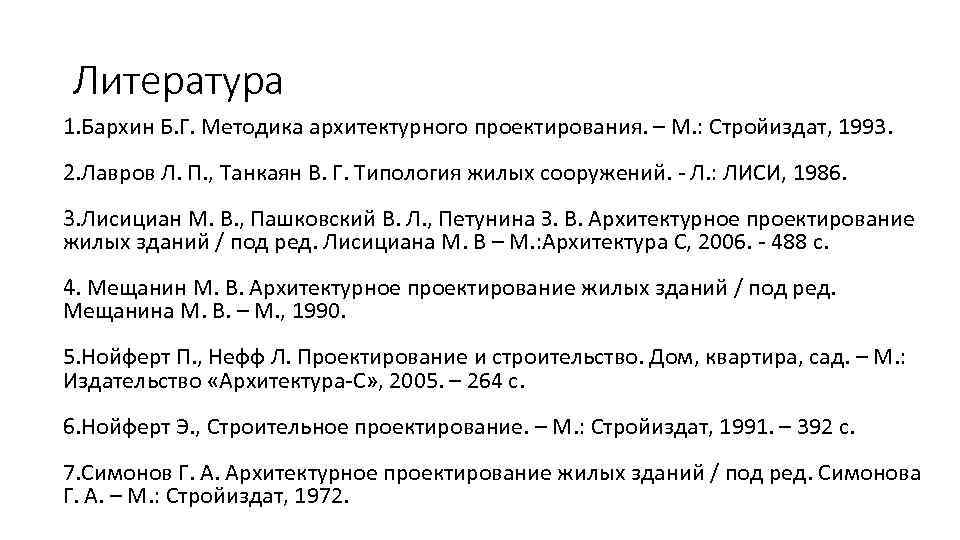

Литература 1. Бархин Б. Г. Методика архитектурного проектирования. – М. : Стройиздат, 1993. 2. Лавров Л. П. , Танкаян В. Г. Типология жилых сооружений. Л. : ЛИСИ, 1986. 3. Лисициан М. В. , Пашковский В. Л. , Петунина З. В. Архитектурное проектирование жилых зданий / под ред. Лисициана М. В – М. : Архитектура С, 2006. 488 с. 4. Мещанин М. В. Архитектурное проектирование жилых зданий / под ред. Мещанина М. В. – М. , 1990. 5. Нойферт П. , Нефф Л. Проектирование и строительство. Дом, квартира, сад. – М. : Издательство «Архитектура С» , 2005. – 264 с. 6. Нойферт Э. , Строительное проектирование. – М. : Стройиздат, 1991. – 392 с. 7. Симонов Г. А. Архитектурное проектирование жилых зданий / под ред. Симонова Г. А. – М. : Стройиздат, 1972.

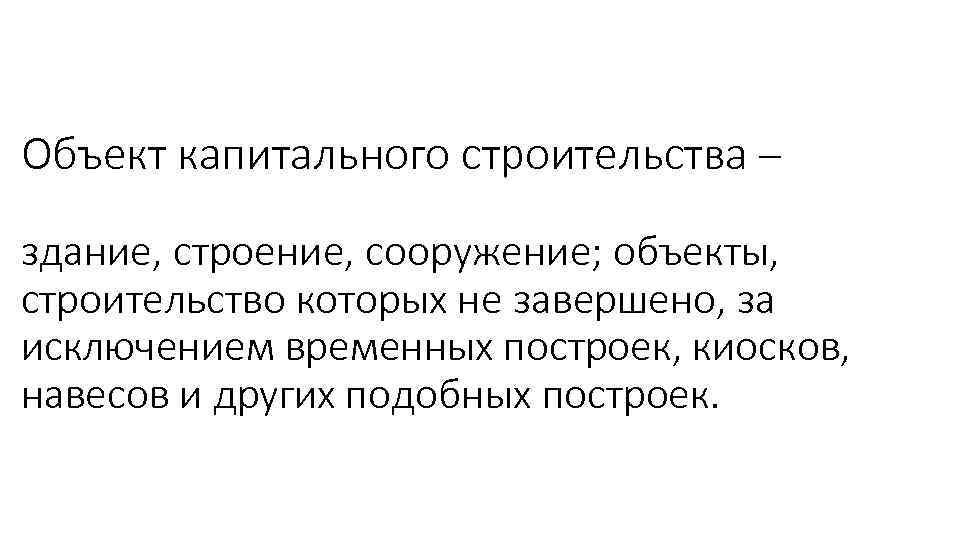

Объект капитального строительства – здание, строение, сооружение; объекты, строительство которых не завершено, за исключением временных построек, киосков, навесов и других подобных построек.

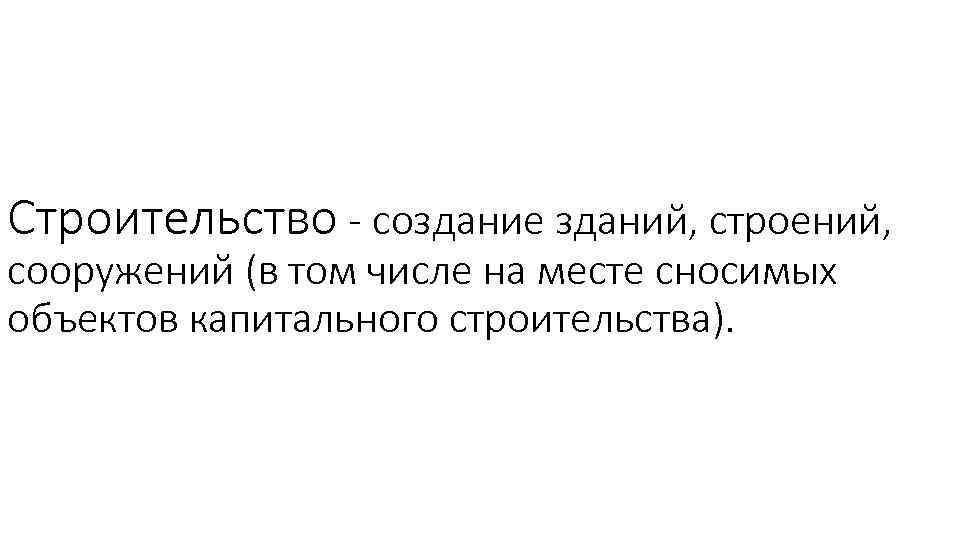

Строительство - создание зданий, строений, сооружений (в том числе на месте сносимых объектов капитального строительства).

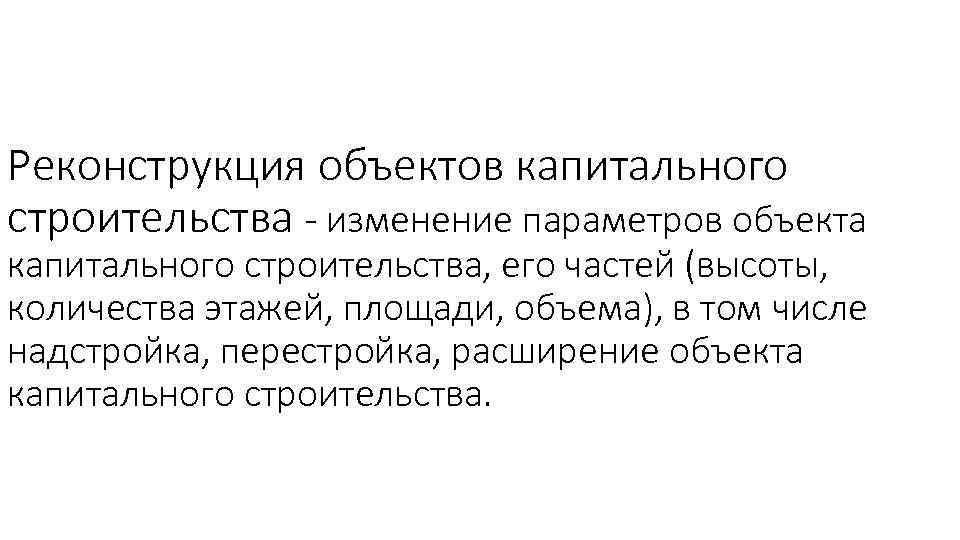

Реконструкция объектов капитального строительства - изменение параметров объекта капитального строительства, его частей (высоты, количества этажей, площади, объема), в том числе надстройка, перестройка, расширение объекта капитального строительства.

Капитальный ремонт объектов капитального строительства - замена или восстановление строительных конструкций или элементов, за исключением несущих строительных конструкций, замена или восстановление систем и сетей инженерно-технического обеспечения, а также замена отдельных элементов несущих строительных конструкций на аналогичные или иные улучшающие показатели.

Классификация зданий Жилые Гражданские Общественные Здания Промышленные Производственные, складские, подсобные, энергетические Сельскохозяйственные Теплицы, помещения для скота и птицы, мастерские с/х техники

Жилые здания Жилые дома Гостиницы Жилые корпуса комплексов

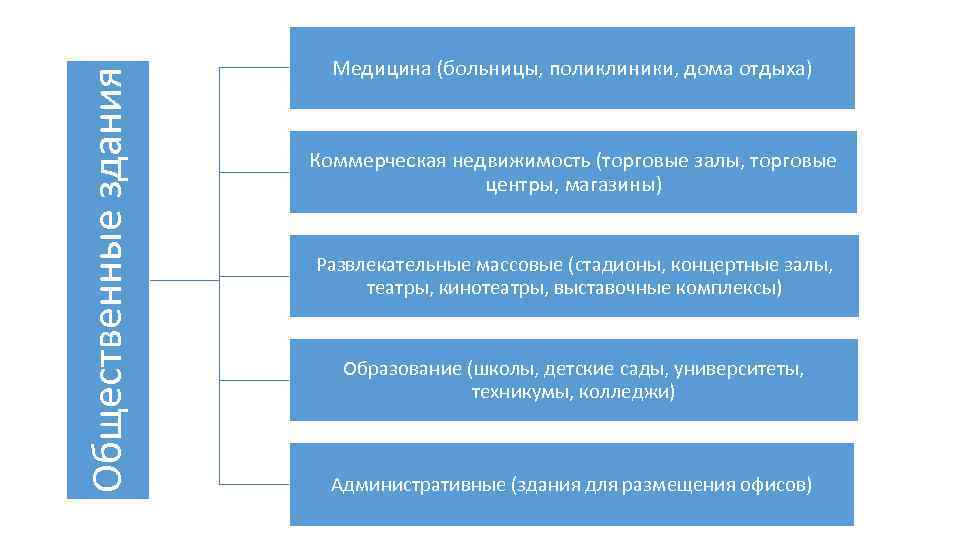

Общественные здания Медицина (больницы, поликлиники, дома отдыха) Коммерческая недвижимость (торговые залы, торговые центры, магазины) Развлекательные массовые (стадионы, концертные залы, театры, кинотеатры, выставочные комплексы) Образование (школы, детские сады, университеты, техникумы, колледжи) Административные (здания для размещения офисов)

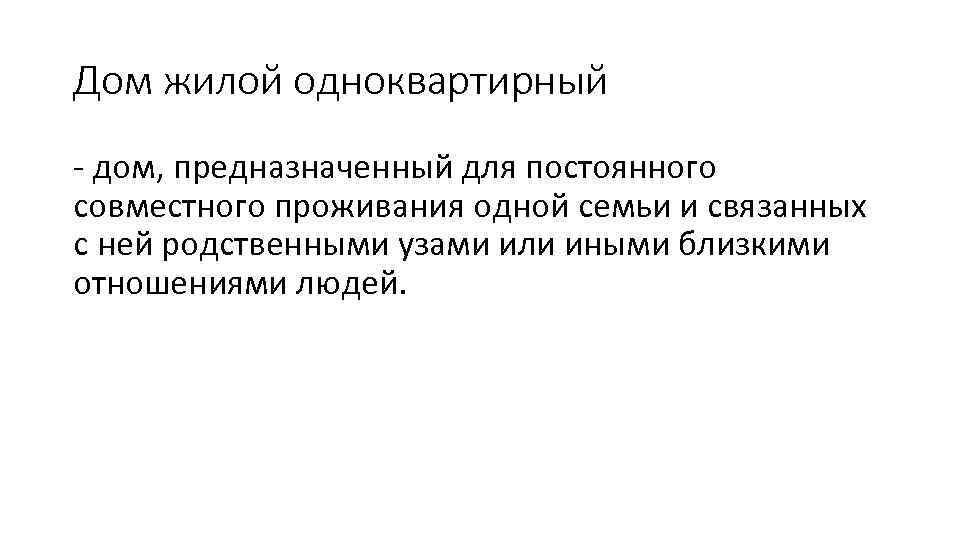

Дом жилой одноквартирный дом, предназначенный для постоянного совместного проживания одной семьи и связанных с ней родственными узами или иными близкими отношениями людей.

Требования. • Дом должен включать как минимум следующий состав помещений: жилая(ые) комната(ы), кухня (кухня ниша) или кухня столовая, ванная комната или душевая, уборная, кладовая или встроенные шкафы; при отсутствии централизованного теплоснабжения помещение для теплового агрегата. • В доме должно быть предусмотрено отопление, вентиляция, водоснабжение, канализация, электроснабжение и радиовещание. • Площади помещений дома определяются с учетом расстановки необходимого набора мебели и оборудования и должны быть не менее: общей жилой комнаты 12 м 2 спальни 8 м 2 (при размещении ее в мансарде 7 м 2); кухни 6 м 2.

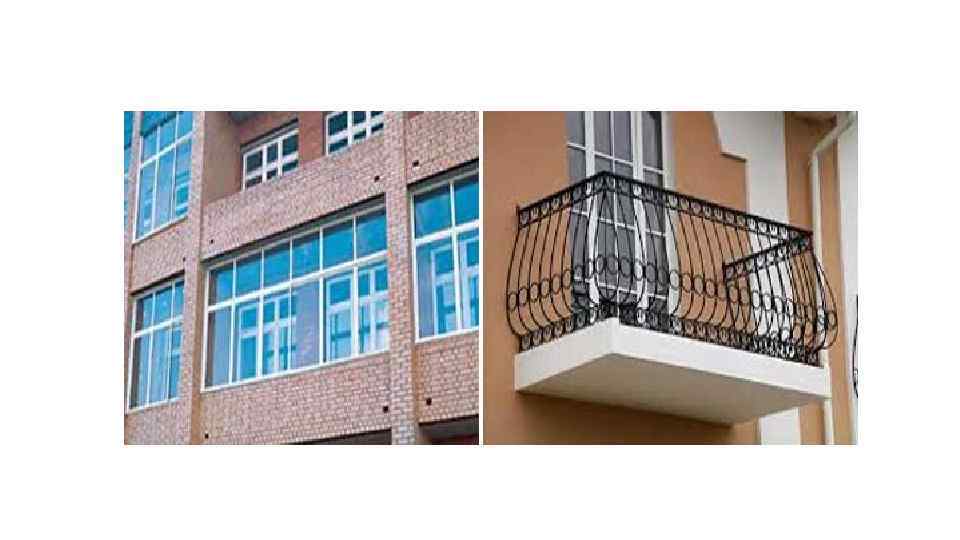

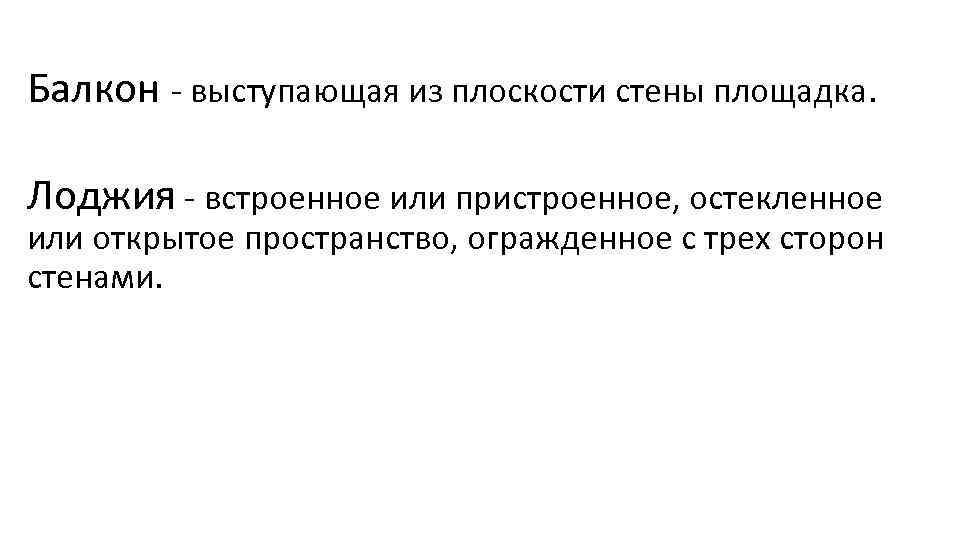

Балкон выступающая из плоскости стены площадка. Лоджия встроенное или пристроенное, остекленное или открытое пространство, огражденное с трех сторон стенами.

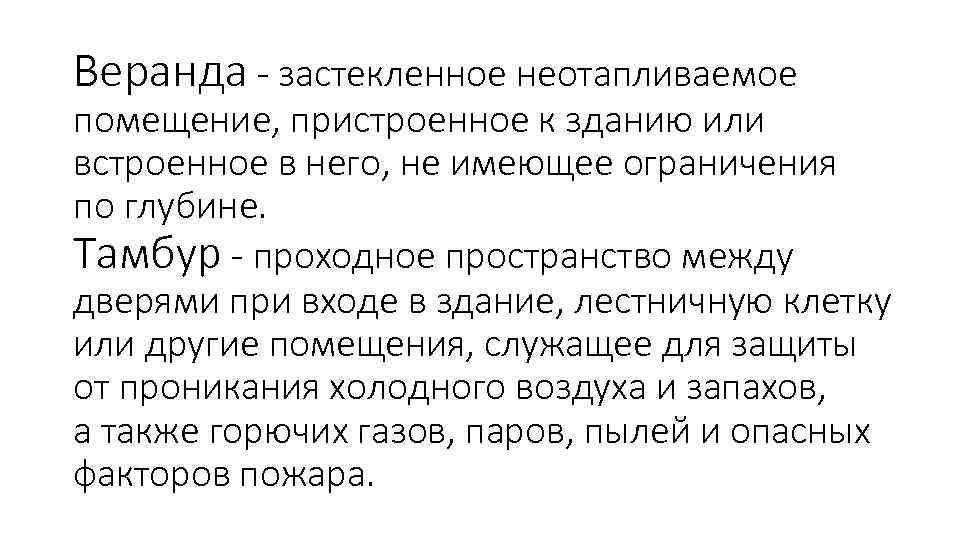

Веранда - застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него, не имеющее ограничения по глубине. Тамбур - проходное пространство между дверями при входе в здание, лестничную клетку или другие помещения, служащее для защиты от проникания холодного воздуха и запахов, а также горючих газов, паров, пылей и опасных факторов пожара.

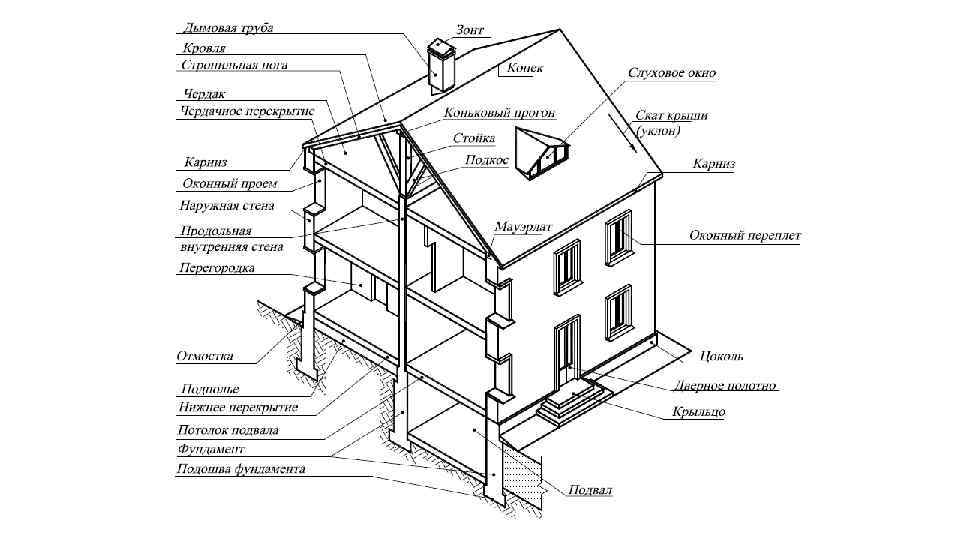

Строительная конструкция - часть здания или сооружения, выполняющая определенные несущие, ограждающие или эстетические функции.

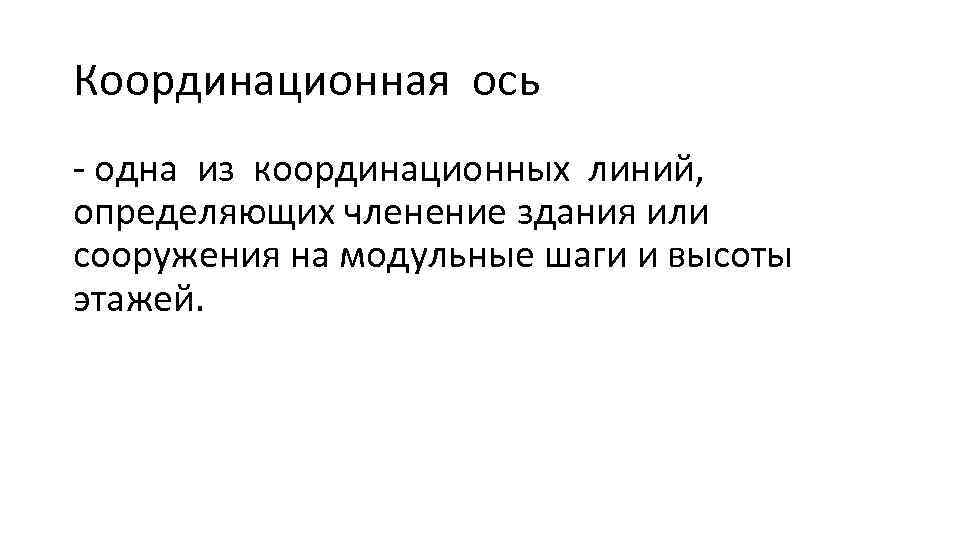

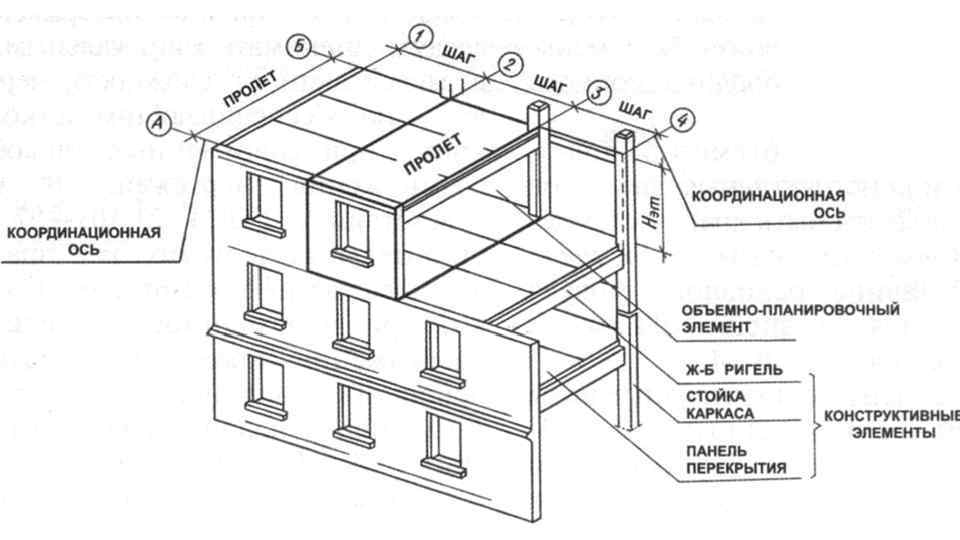

Координационная ось одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.

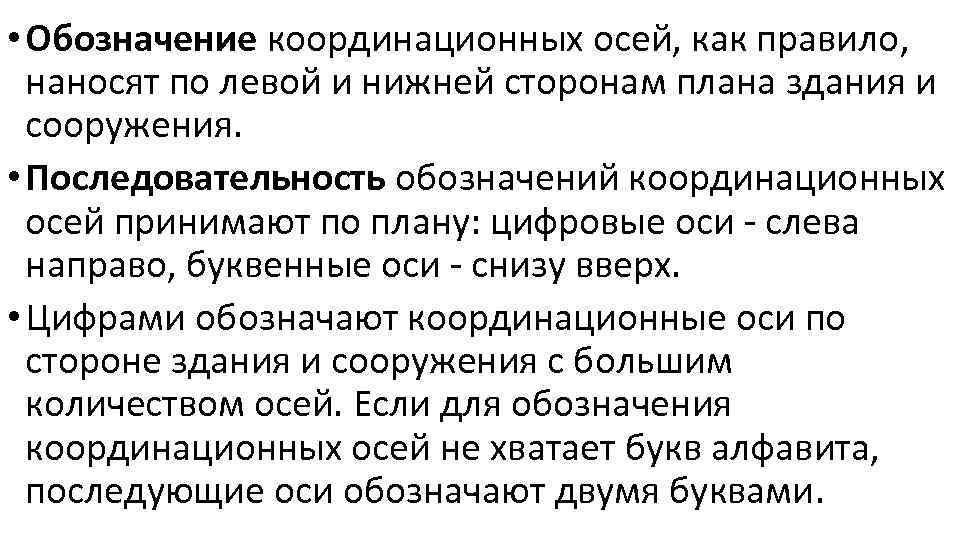

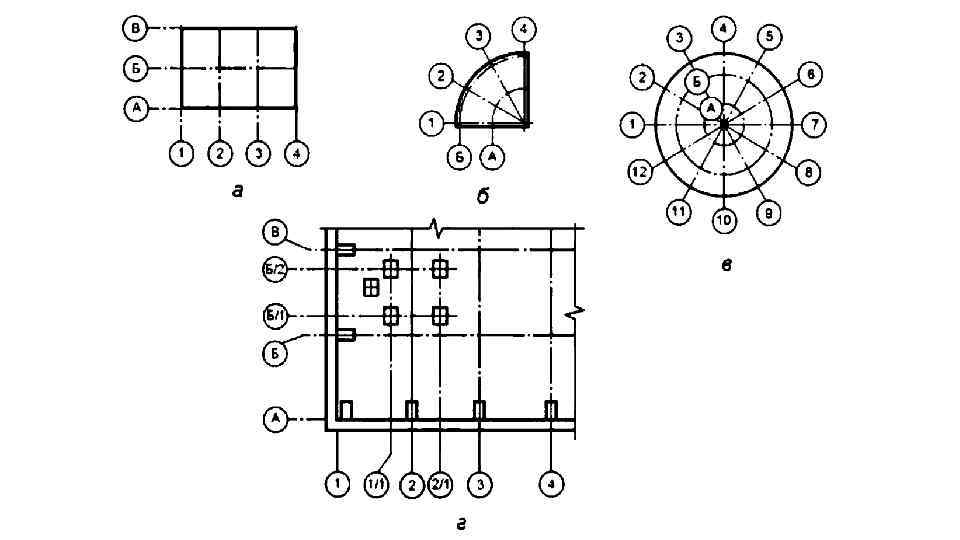

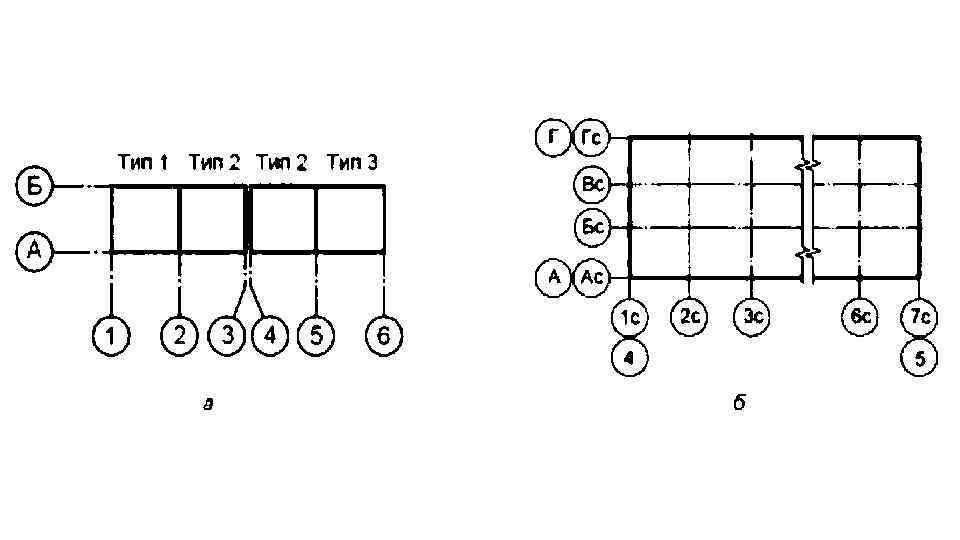

• Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения. • Последовательность обозначений координационных осей принимают по плану: цифровые оси слева направо, буквенные оси снизу вверх. • Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

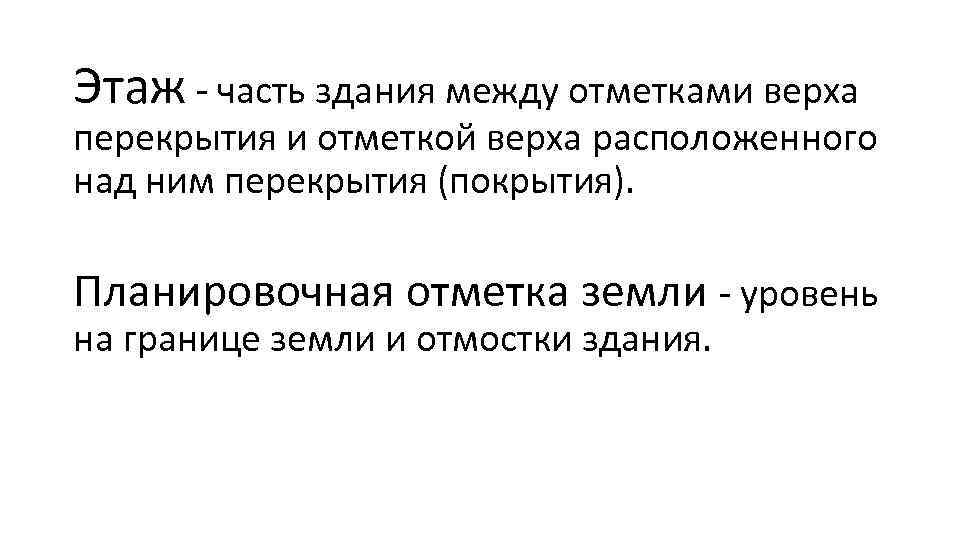

Этаж часть здания между отметками верха перекрытия и отметкой верха расположенного над ним перекрытия (покрытия). Планировочная отметка земли уровень на границе земли и отмостки здания.

Высотные отметки

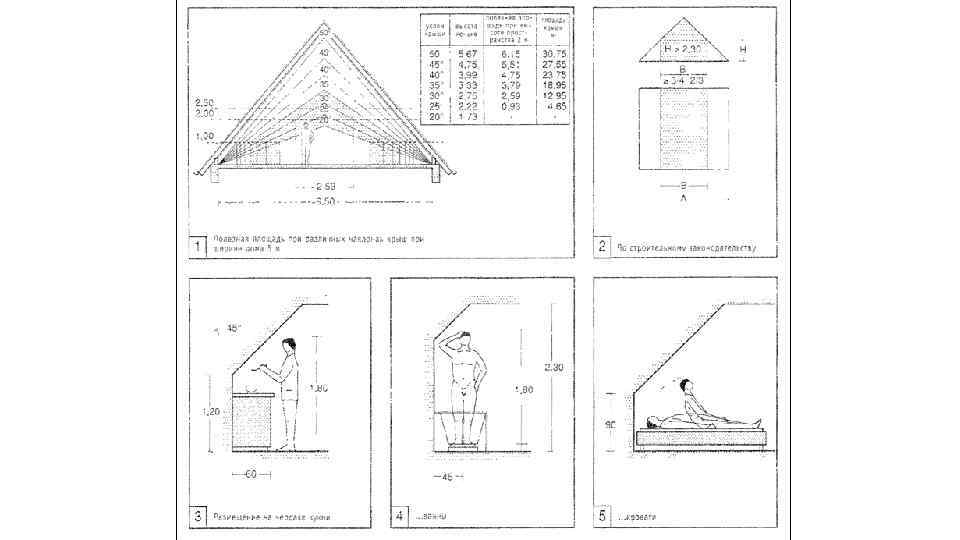

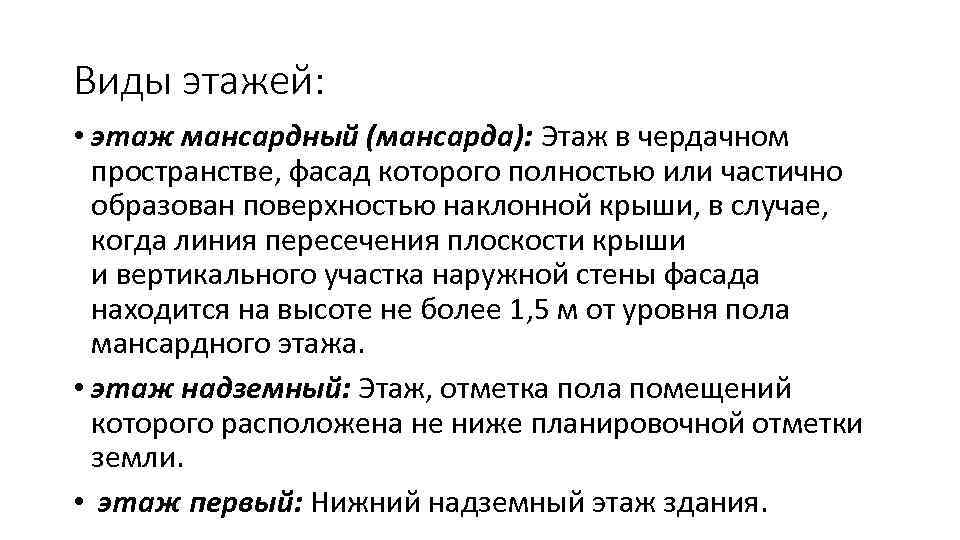

Виды этажей: • этаж мансардный (мансарда): Этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью наклонной крыши, в случае, когда линия пересечения плоскости крыши и вертикального участка наружной стены фасада находится на высоте не более 1, 5 м от уровня пола мансардного этажа. • этаж надземный: Этаж, отметка пола помещений которого расположена не ниже планировочной отметки земли. • этаж первый: Нижний надземный этаж здания.

Виды этажей: • этаж подземный: Этаж, отметка пола помещений которого расположена ниже планировочной отметки земли на всю высоту помещений. • этаж подвальный: Этаж, отметка пола помещений которого расположена ниже планировочной отметки земли более чем на половину высоты помещения. • этаж цокольный: Этаж, отметка пола помещений которого расположена ниже планировочной отметки земли не более чем на половину высоты помещения.

Конструктивные системы. Конструктивные схемы.

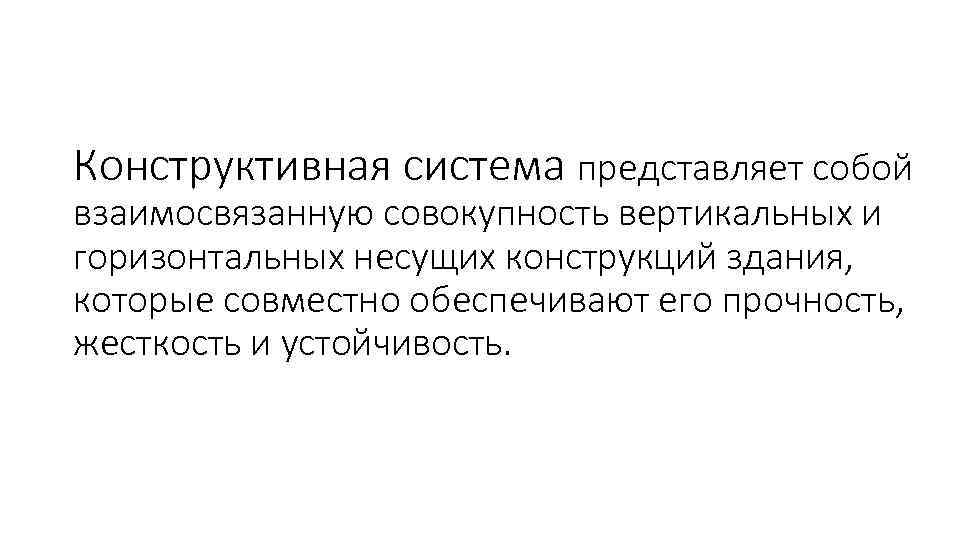

Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость.

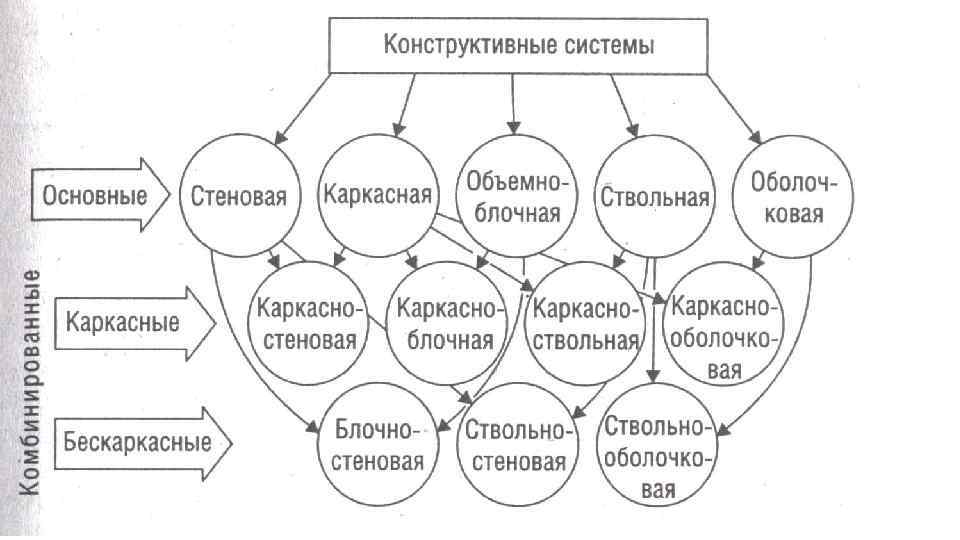

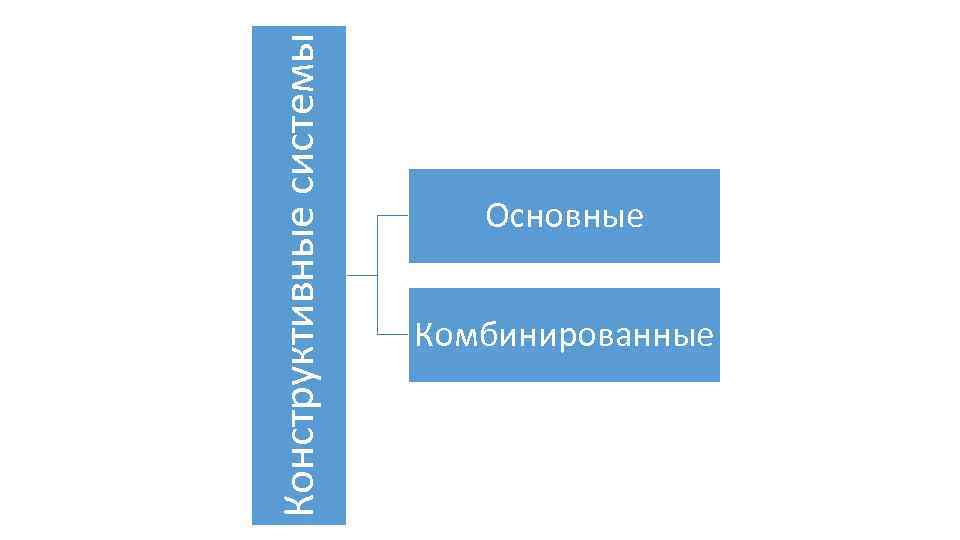

Конструктивные системы Основные Комбинированные

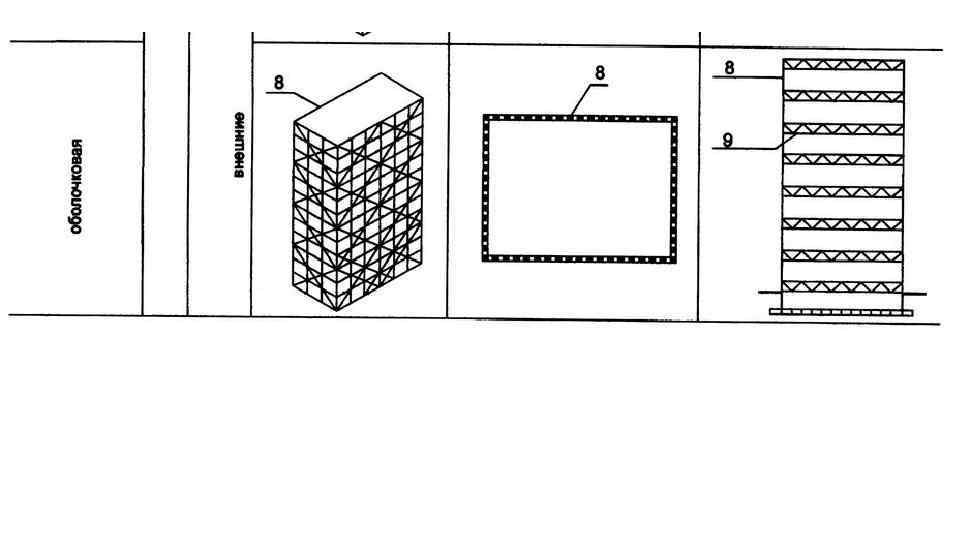

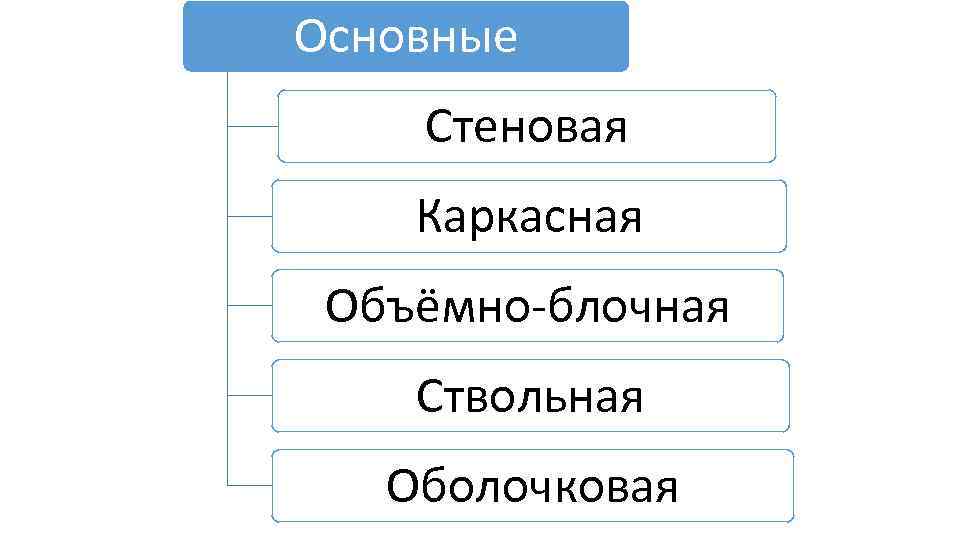

Основные Стеновая Каркасная Объёмно блочная Ствольная Оболочковая

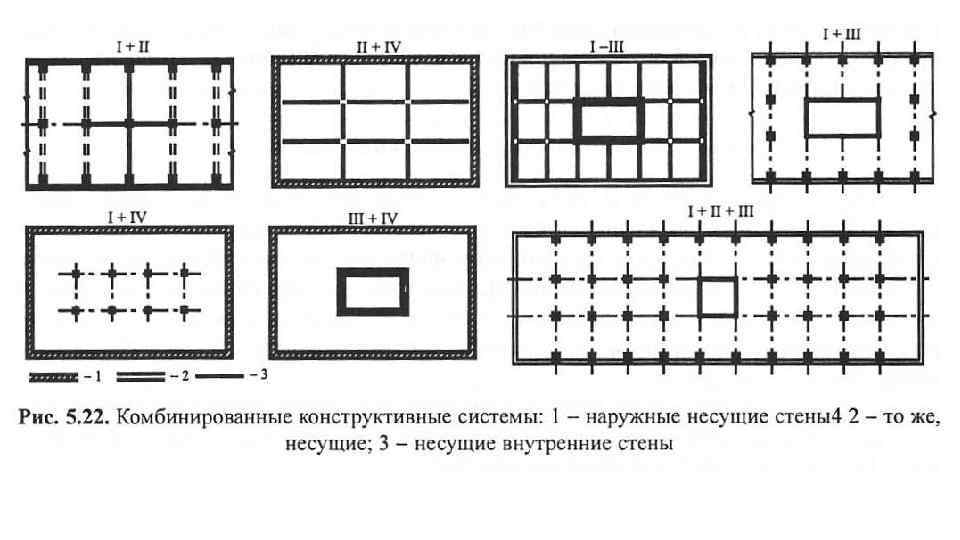

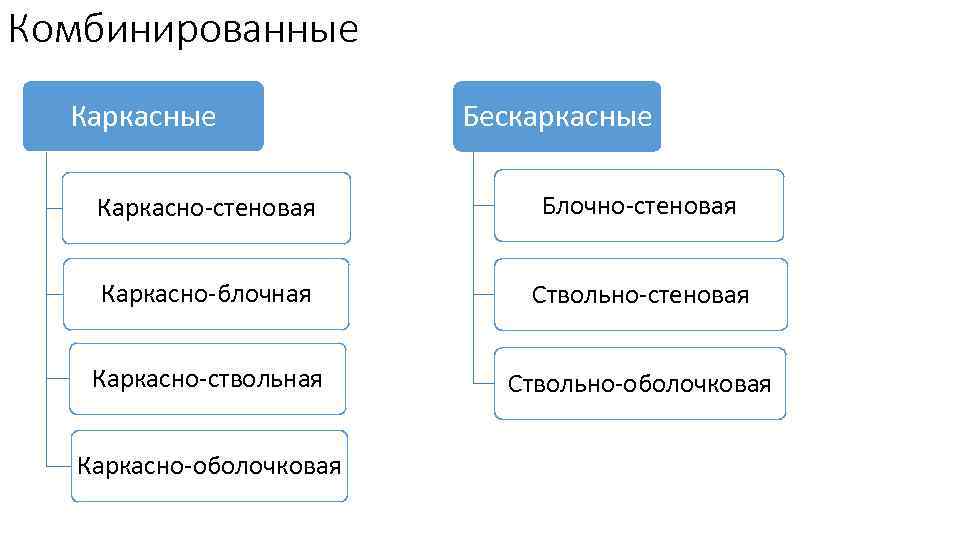

Комбинированные Каркасные Бескаркасные Каркасно стеновая Блочно стеновая Каркасно блочная Ствольно стеновая Каркасно ствольная Ствольно оболочковая Каркасно оболочковая

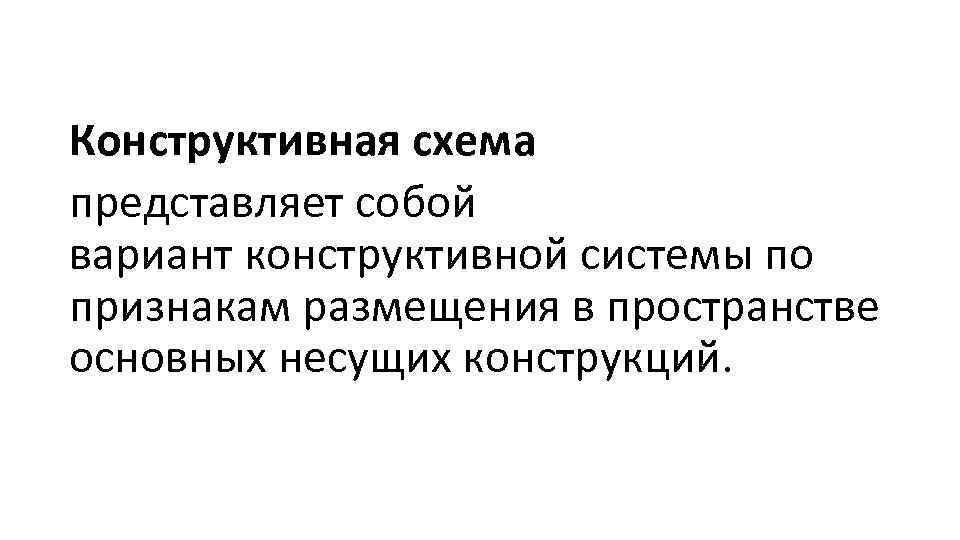

Конструктивная схема представляет собой вариант конструктивной системы по признакам размещения в пространстве основных несущих конструкций.

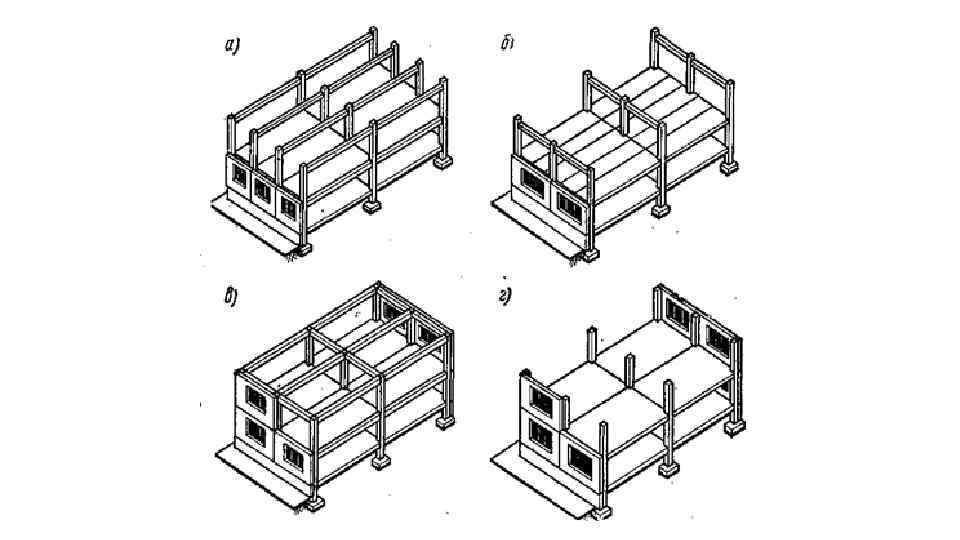

Конструктивные схемы (каркасная система): • С продольным расположением ригелей • С поперечным расположением ригелей • С перекрёстным расположением ригелей • Безригельная

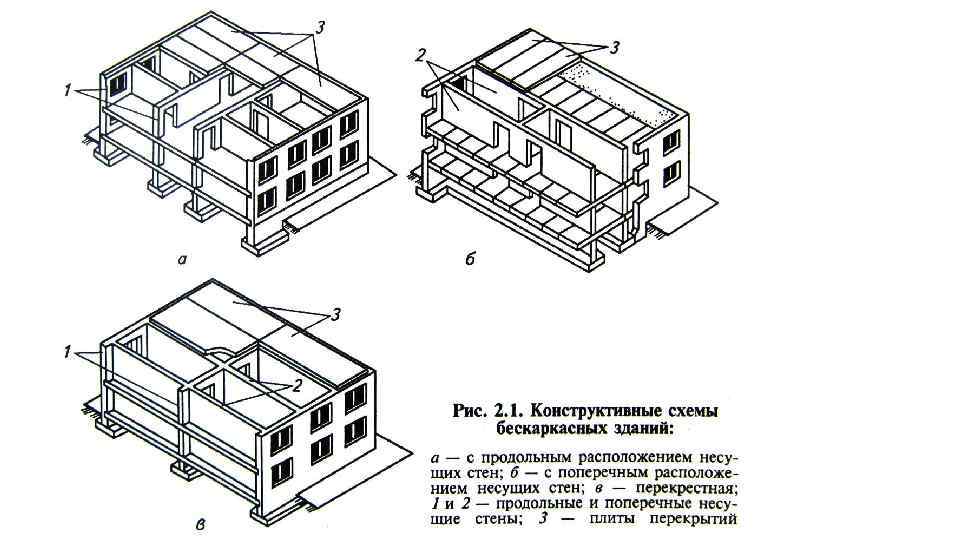

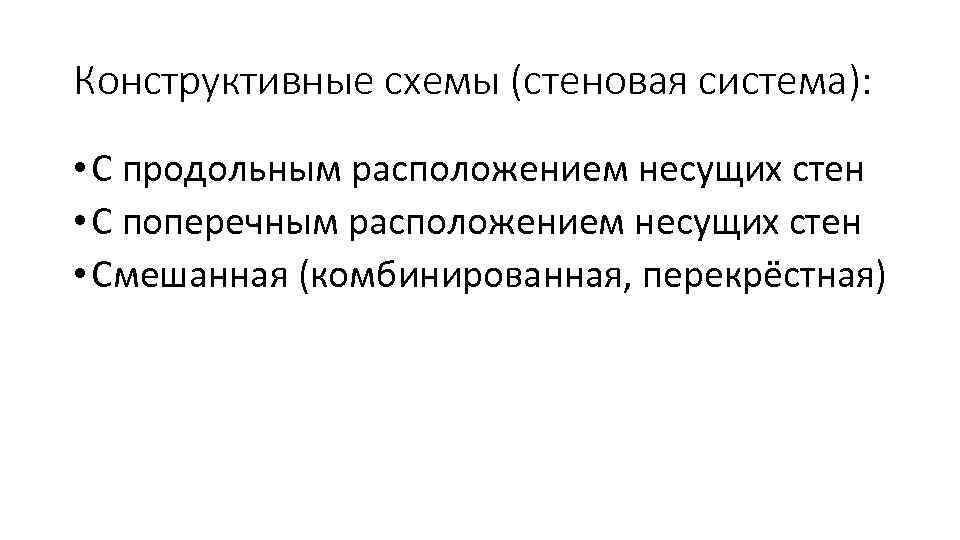

Конструктивные схемы (стеновая система): • С продольным расположением несущих стен • С поперечным расположением несущих стен • Смешанная (комбинированная, перекрёстная)

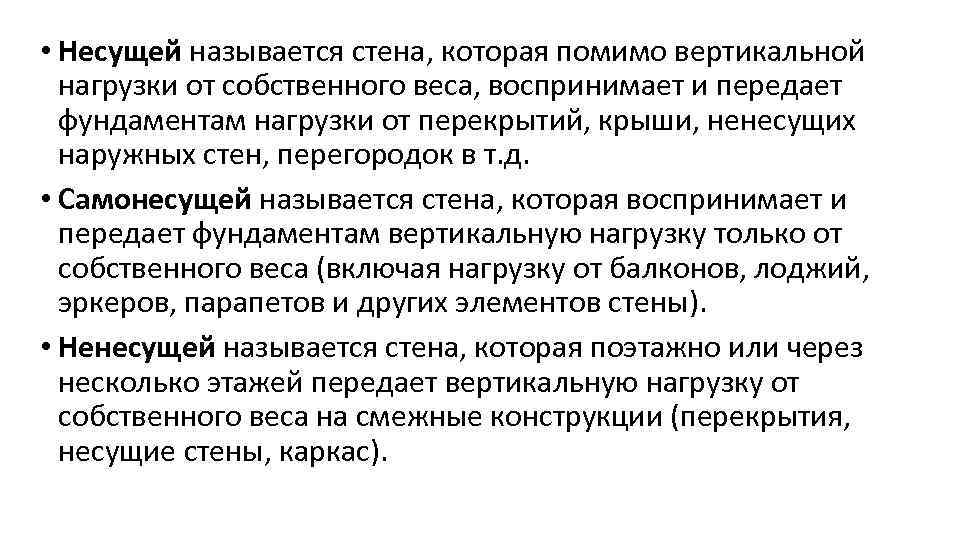

• Несущей называется стена, которая помимо вертикальной нагрузки от собственного веса, воспринимает и передает фундаментам нагрузки от перекрытий, крыши, ненесущих наружных стен, перегородок в т. д. • Самонесущей называется стена, которая воспринимает и передает фундаментам вертикальную нагрузку только от собственного веса (включая нагрузку от балконов, лоджий, эркеров, парапетов и других элементов стены). • Ненесущей называется стена, которая поэтажно или через несколько этажей передает вертикальную нагрузку от собственного веса на смежные конструкции (перекрытия, несущие стены, каркас).

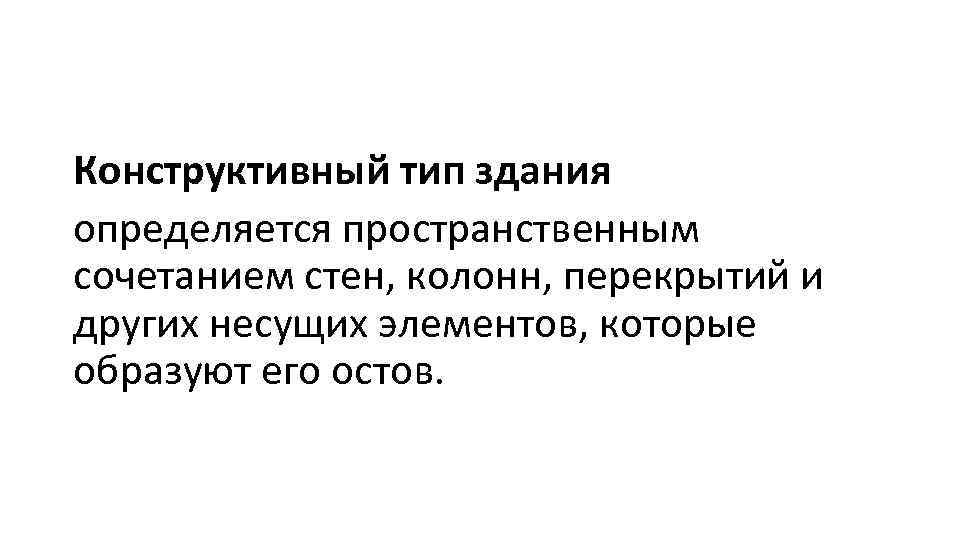

Конструктивный тип здания определяется пространственным сочетанием стен, колонн, перекрытий и других несущих элементов, которые образуют его остов.

Конструктивный тип здания • с несущими стенами (бескаркасные) • каркасные Пространственная система (каркас), состоящая из колонн, балок, ригелей и других элементов, вместе с перекрытиями в данном случае воспринимает все нагрузки, действующие на здание. Помещения от воздействия внешней среды защищаются наружными стенами. • с неполным каркасом, в которых наряду с внутренним каркасом несущими являются и наружные стены.

Строительные системы.

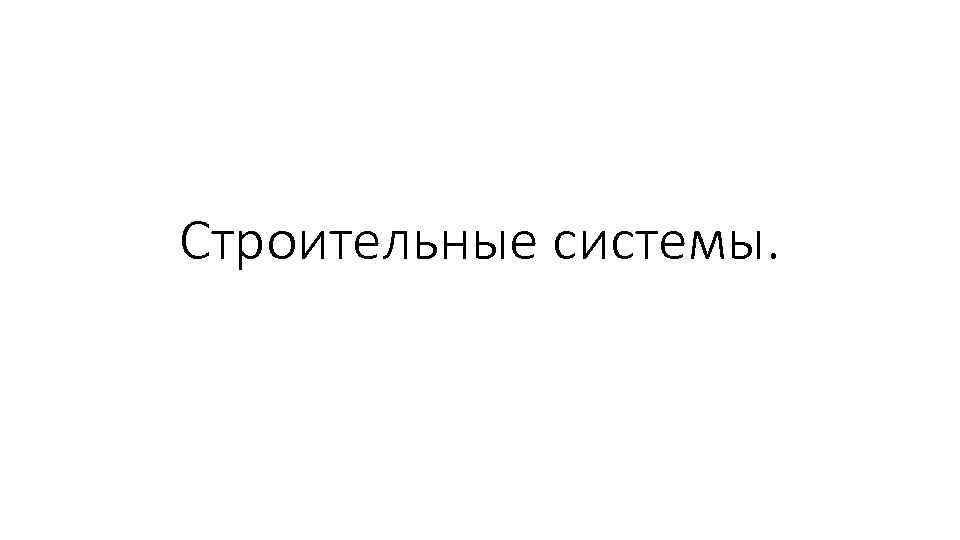

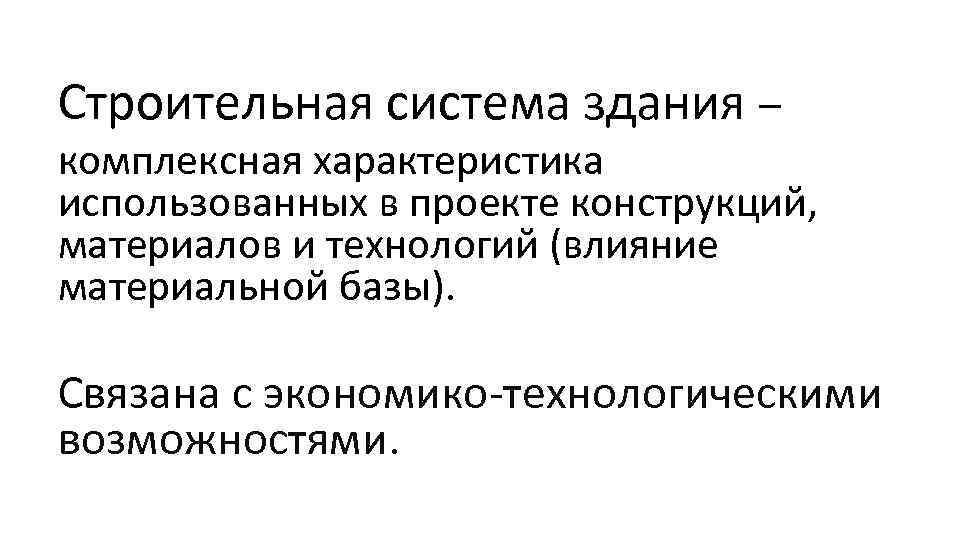

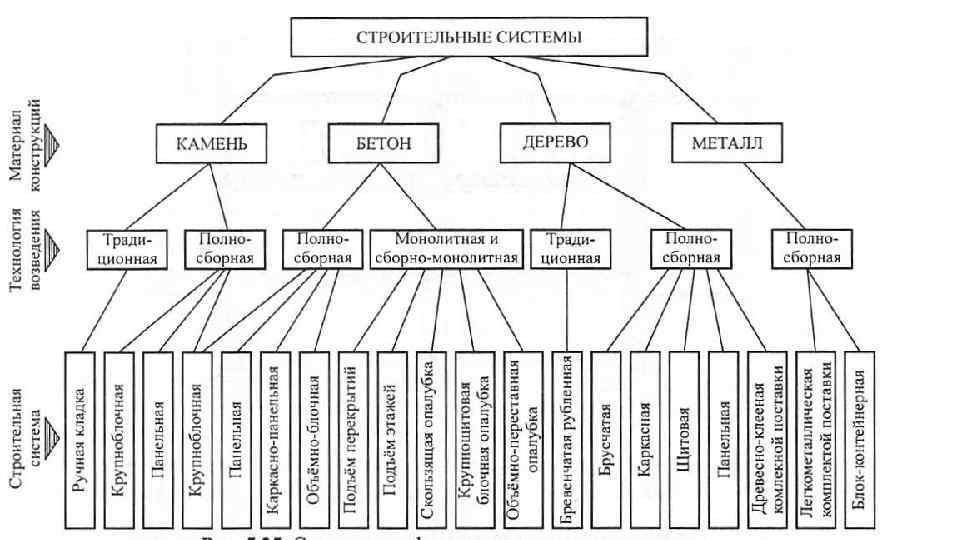

Строительная система здания – комплексная характеристика использованных в проекте конструкций, материалов и технологий (влияние материальной базы). Связана с экономико технологическими возможностями.

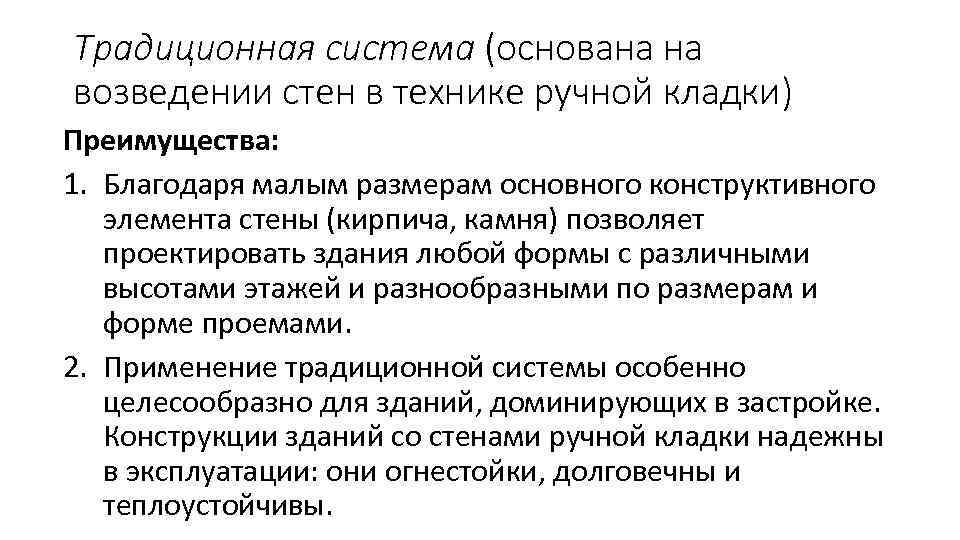

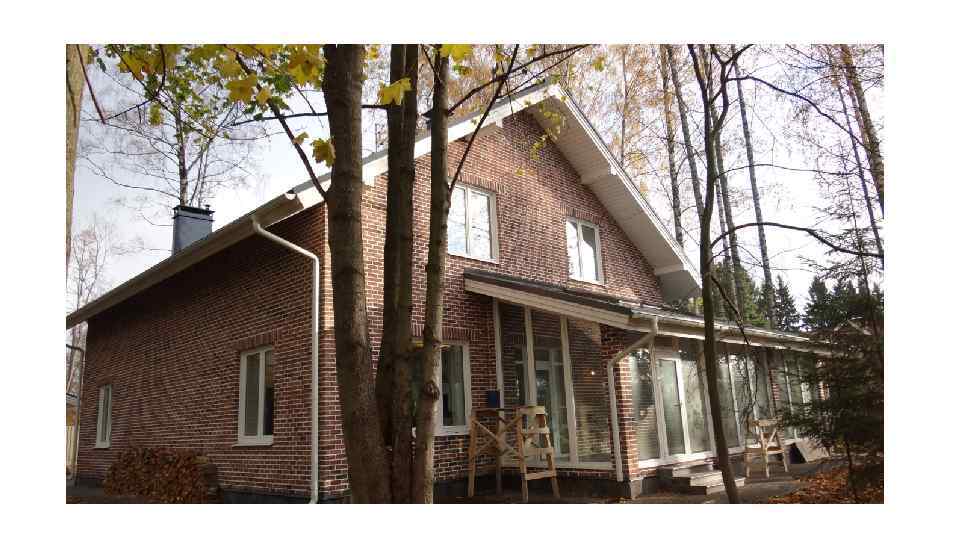

Традиционная система (основана на возведении стен в технике ручной кладки) Преимущества: 1. Благодаря малым размерам основного конструктивного элемента стены (кирпича, камня) позволяет проектировать здания любой формы с различными высотами этажей и разнообразными по размерам и форме проемами. 2. Применение традиционной системы особенно целесообразно для зданий, доминирующих в застройке. Конструкции зданий со стенами ручной кладки надежны в эксплуатации: они огнестойки, долговечны и теплоустойчивы.

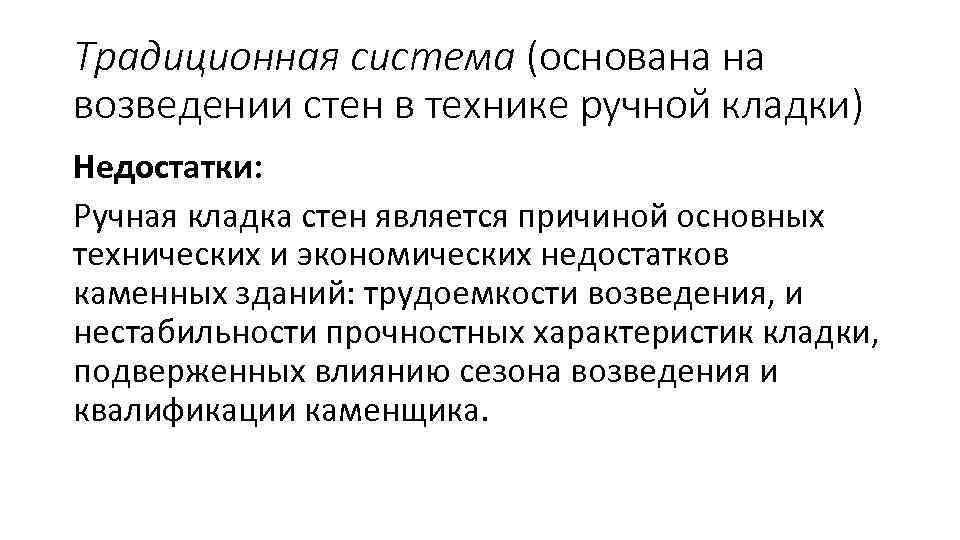

Традиционная система (основана на возведении стен в технике ручной кладки) Недостатки: Ручная кладка стен является причиной основных технических и экономических недостатков каменных зданий: трудоемкости возведения, и нестабильности прочностных характеристик кладки, подверженных влиянию сезона возведения и квалификации каменщика.

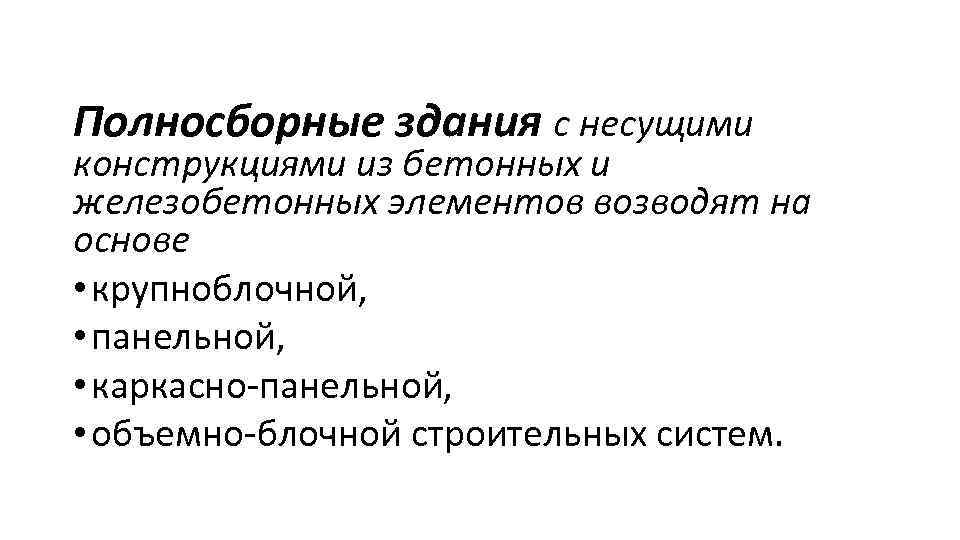

Полносборные здания с несущими конструкциями из бетонных и железобетонных элементов возводят на основе • крупноблочной, • панельной, • каркасно панельной, • объемно блочной строительных систем.

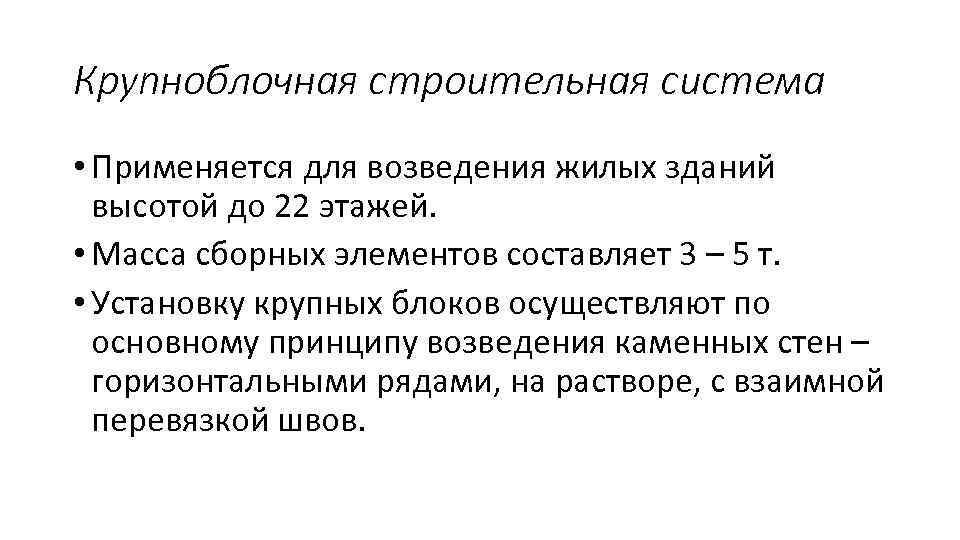

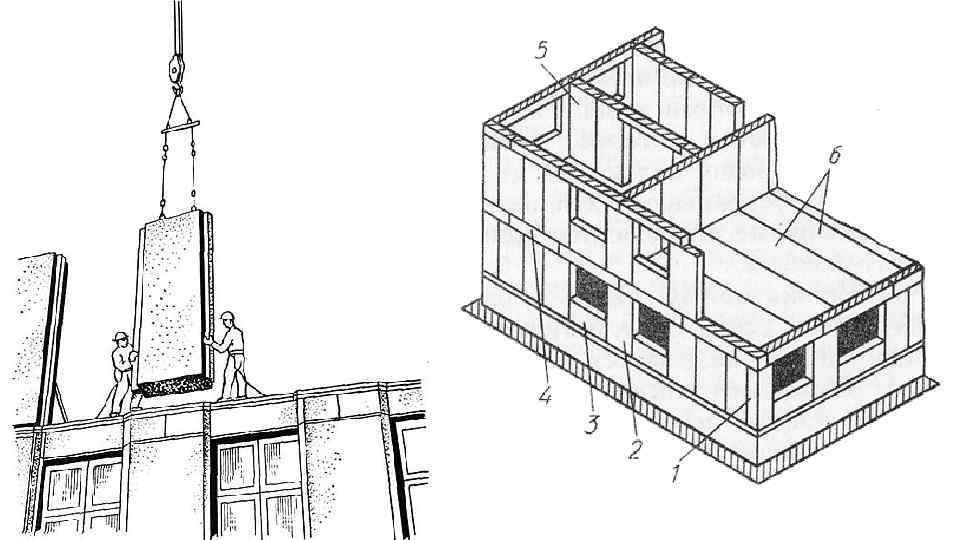

Крупноблочная строительная система • Применяется для возведения жилых зданий высотой до 22 этажей. • Масса сборных элементов составляет 3 – 5 т. • Установку крупных блоков осуществляют по основному принципу возведения каменных стен – горизонтальными рядами, на растворе, с взаимной перевязкой швов.

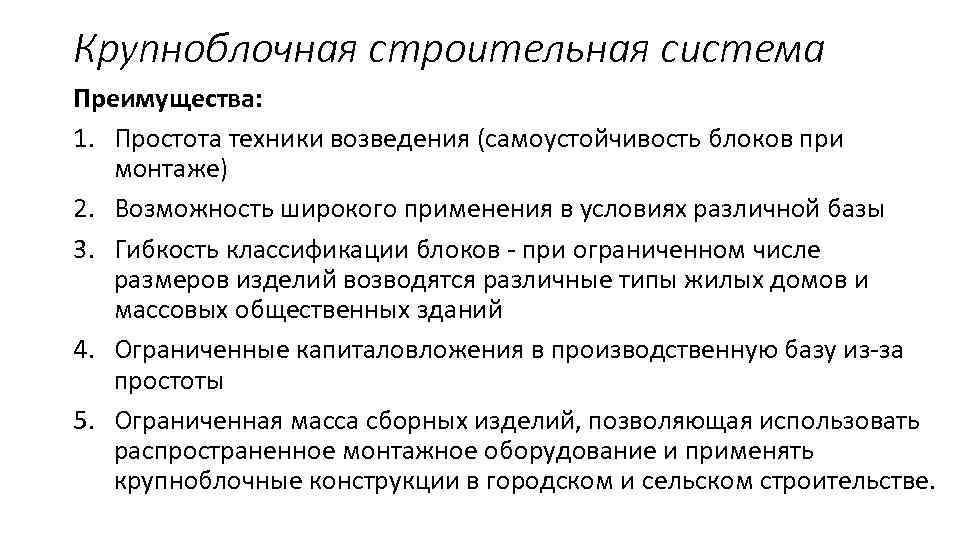

Крупноблочная строительная система Преимущества: 1. Простота техники возведения (самоустойчивость блоков при монтаже) 2. Возможность широкого применения в условиях различной базы 3. Гибкость классификации блоков при ограниченном числе размеров изделий возводятся различные типы жилых домов и массовых общественных зданий 4. Ограниченные капиталовложения в производственную базу из за простоты 5. Ограниченная масса сборных изделий, позволяющая использовать распространенное монтажное оборудование и применять крупноблочные конструкции в городском и сельском строительстве.

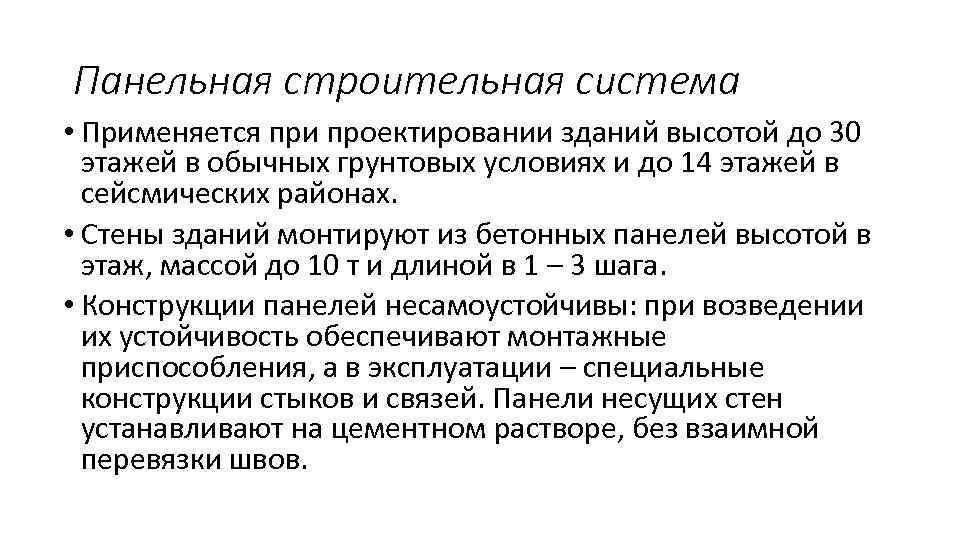

Панельная строительная система • Применяется при проектировании зданий высотой до 30 этажей в обычных грунтовых условиях и до 14 этажей в сейсмических районах. • Стены зданий монтируют из бетонных панелей высотой в этаж, массой до 10 т и длиной в 1 – 3 шага. • Конструкции панелей несамоустойчивы: при возведении их устойчивость обеспечивают монтажные приспособления, а в эксплуатации – специальные конструкции стыков и связей. Панели несущих стен устанавливают на цементном растворе, без взаимной перевязки швов.

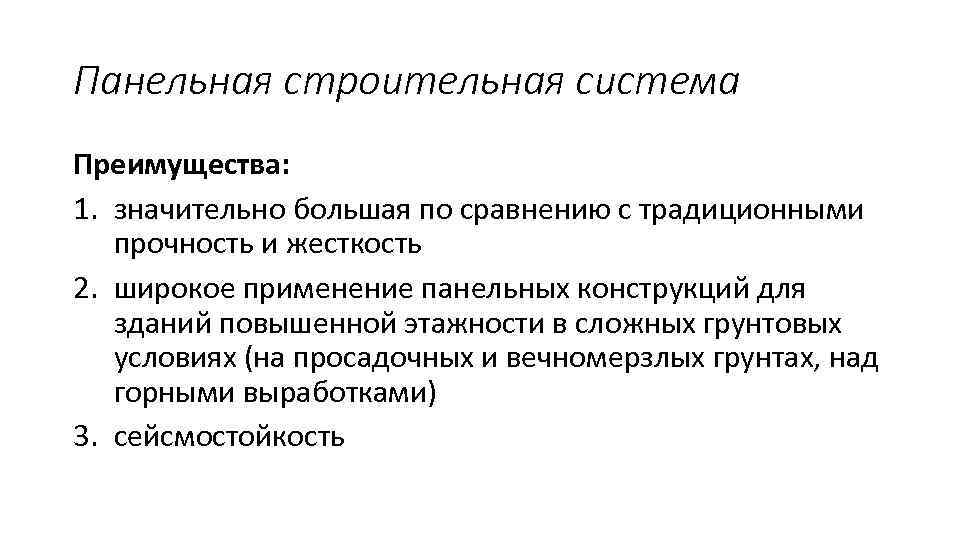

Панельная строительная система Преимущества: 1. значительно большая по сравнению с традиционными прочность и жесткость 2. широкое применение панельных конструкций для зданий повышенной этажности в сложных грунтовых условиях (на просадочных и вечномерзлых грунтах, над горными выработками) 3. сейсмостойкость

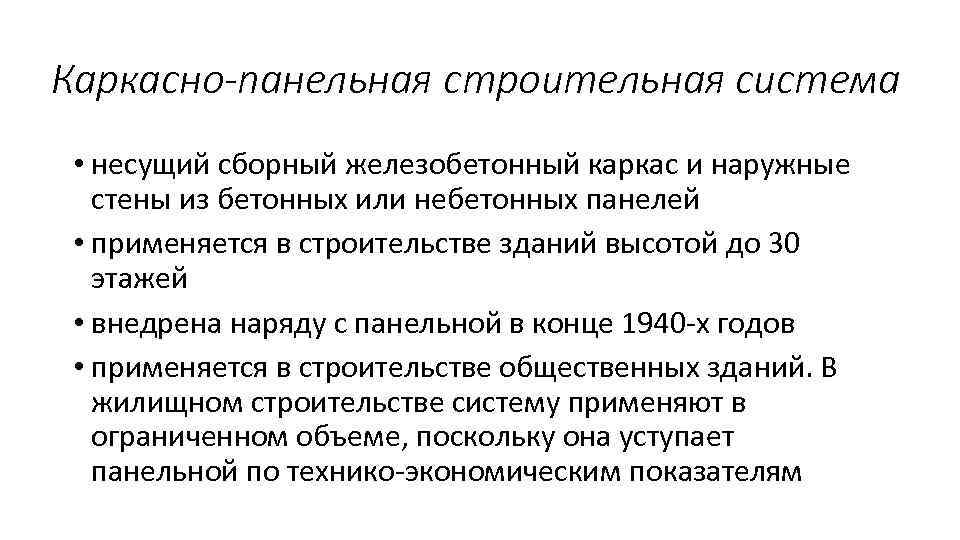

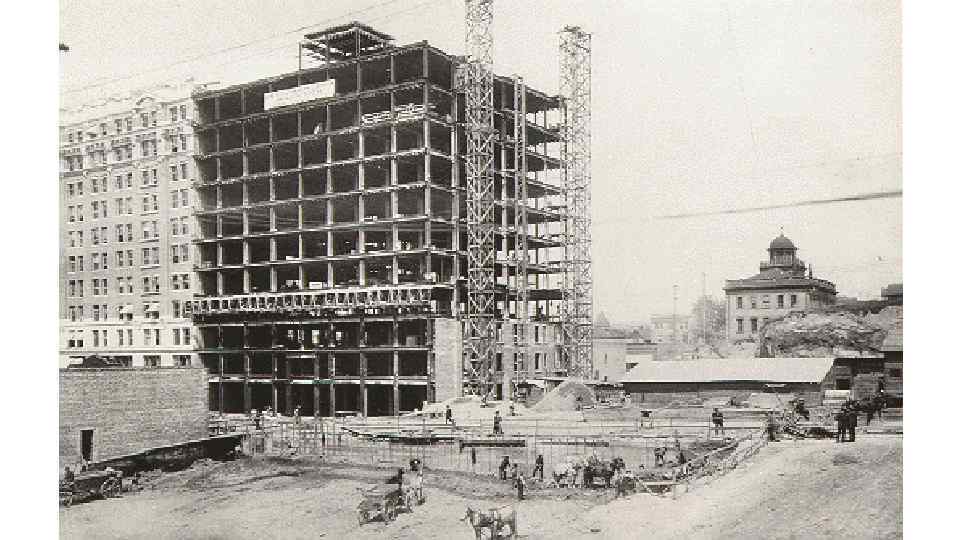

Каркасно-панельная строительная система • несущий сборный железобетонный каркас и наружные стены из бетонных или небетонных панелей • применяется в строительстве зданий высотой до 30 этажей • внедрена наряду с панельной в конце 1940 х годов • применяется в строительстве общественных зданий. В жилищном строительстве систему применяют в ограниченном объеме, поскольку она уступает панельной по технико экономическим показателям

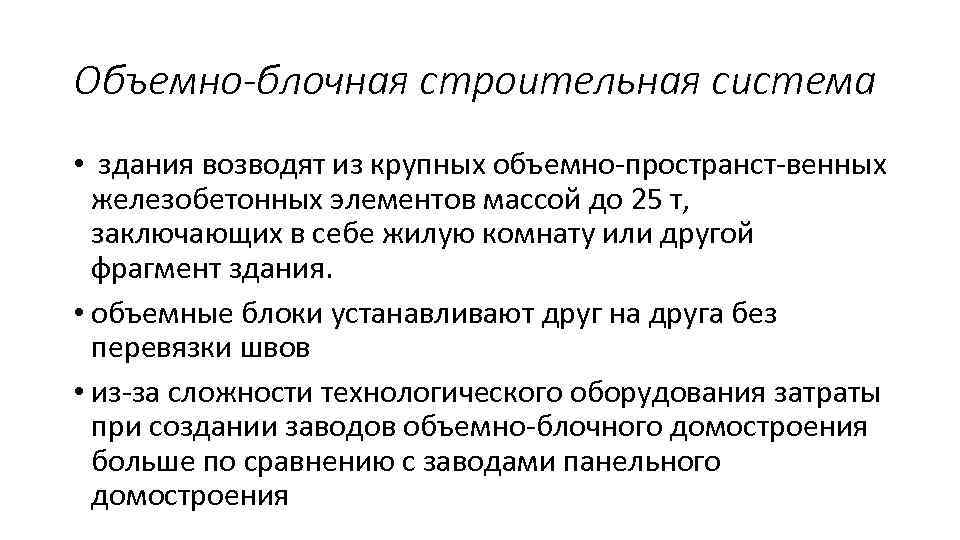

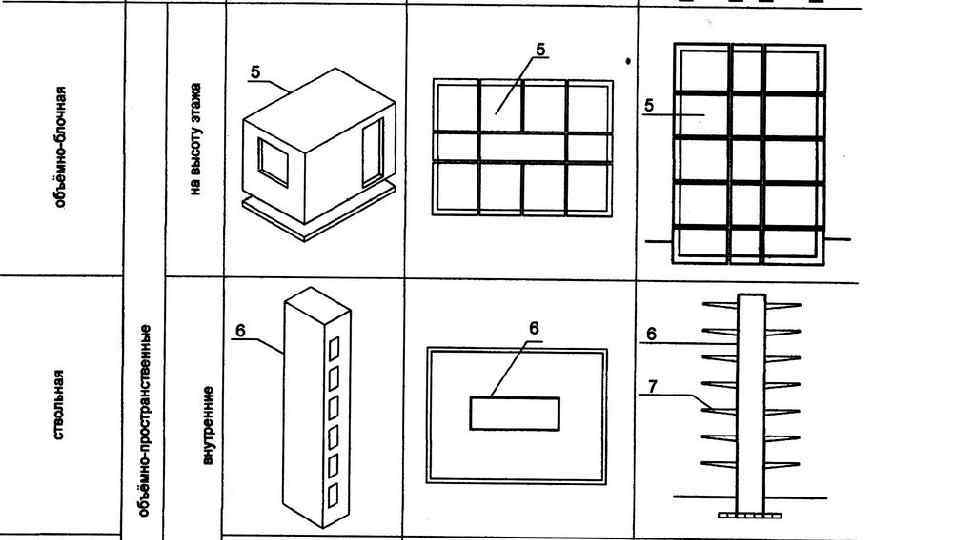

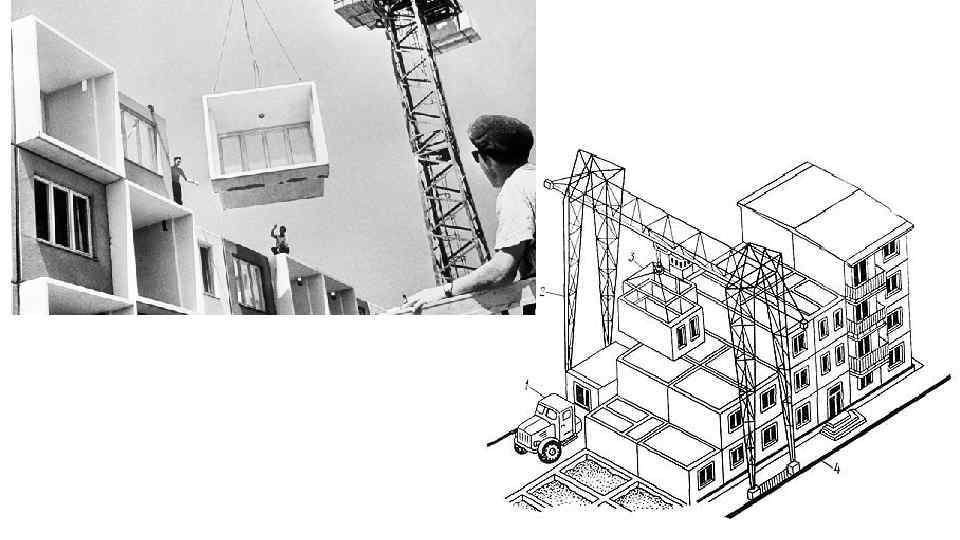

Объемно-блочная строительная система • здания возводят из крупных объемно пространст венных железобетонных элементов массой до 25 т, заключающих в себе жилую комнату или другой фрагмент здания. • объемные блоки устанавливают друг на друга без перевязки швов • из за сложности технологического оборудования затраты при создании заводов объемно блочного домостроения больше по сравнению с заводами панельного домостроения

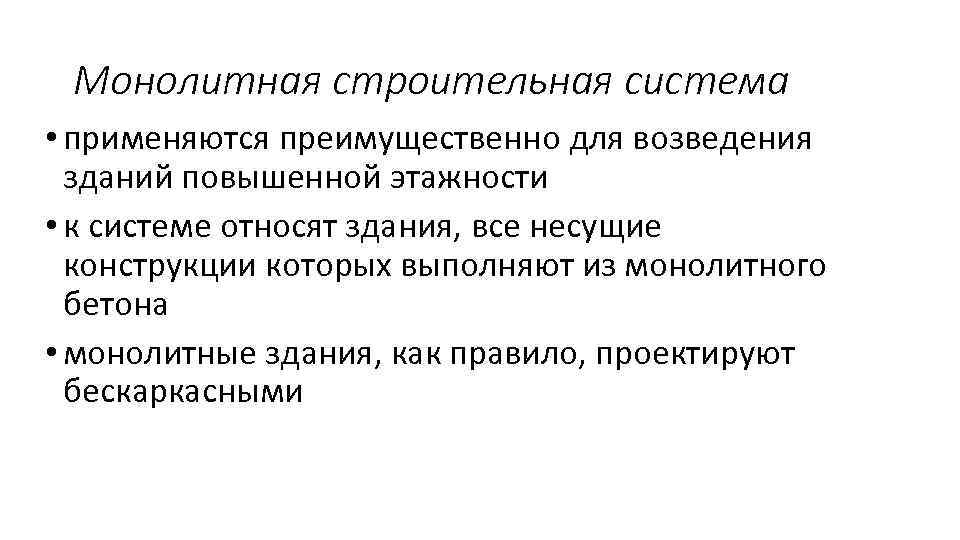

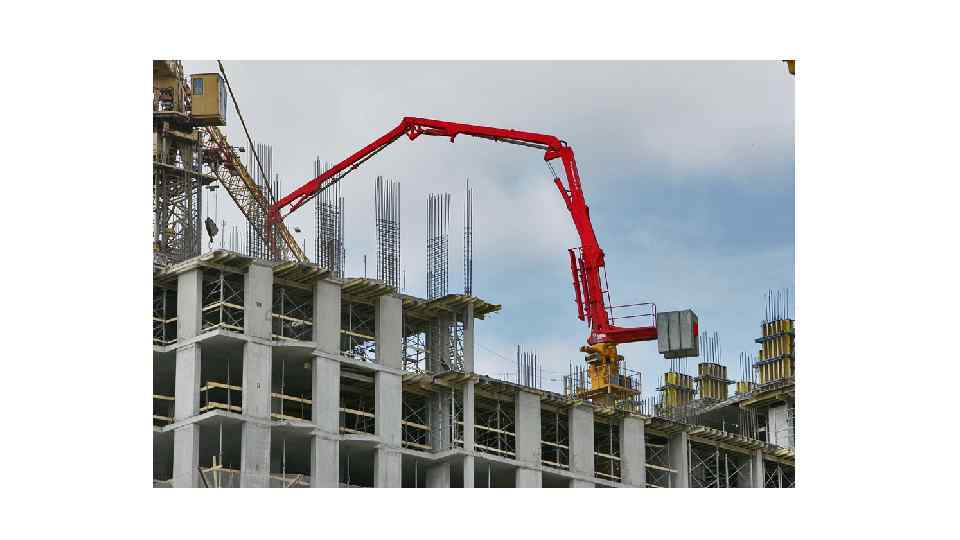

Монолитная строительная система • применяются преимущественно для возведения зданий повышенной этажности • к системе относят здания, все несущие конструкции которых выполняют из монолитного бетона • монолитные здания, как правило, проектируют бескаркасными

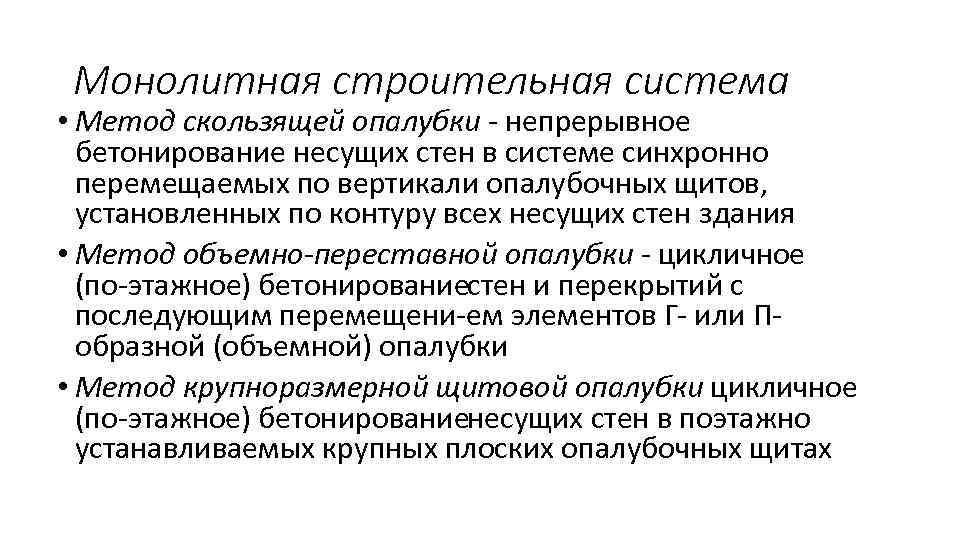

Монолитная строительная система • Метод скользящей опалубки непрерывное бетонирование несущих стен в системе синхронно перемещаемых по вертикали опалубочных щитов, установленных по контуру всех несущих стен здания • Метод объемно-переставной опалубки цикличное (по этажное) бетонирование тен и перекрытий с с последующим перемещени ем элементов Г или П образной (объемной) опалубки • Метод крупноразмерной щитовой опалубки цикличное (по этажное) бетонирование есущих стен в поэтажно н устанавливаемых крупных плоских опалубочных щитах

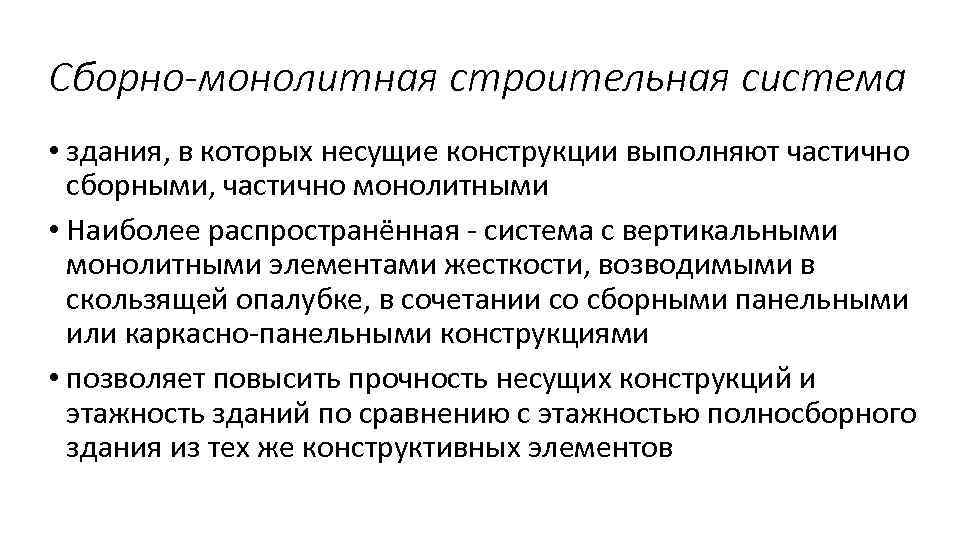

Сборно-монолитная строительная система • здания, в которых несущие конструкции выполняют частично сборными, частично монолитными • Наиболее распространённая система с вертикальными монолитными элементами жесткости, возводимыми в скользящей опалубке, в сочетании со сборными панельными или каркасно панельными конструкциями • позволяет повысить прочность несущих конструкций и этажность зданий по сравнению с этажностью полносборного здания из тех же конструктивных элементов

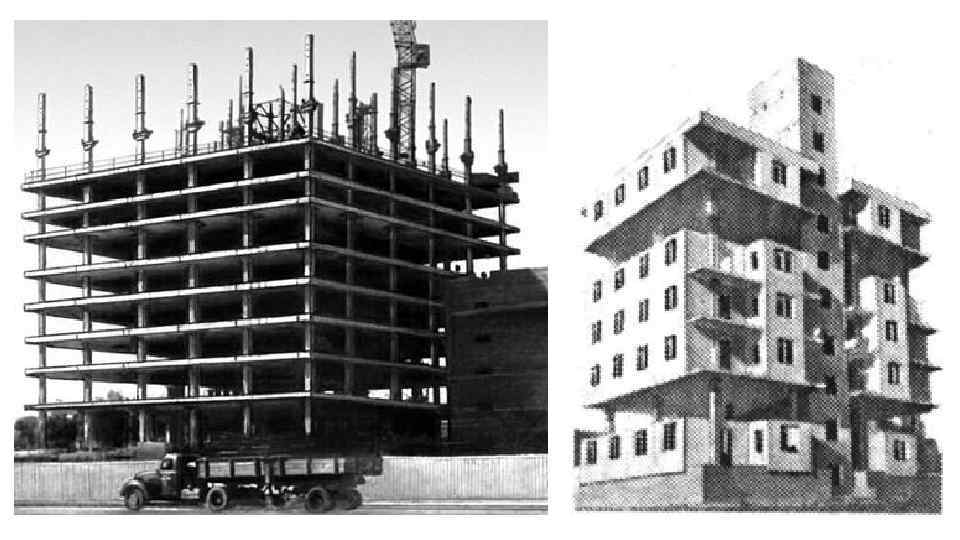

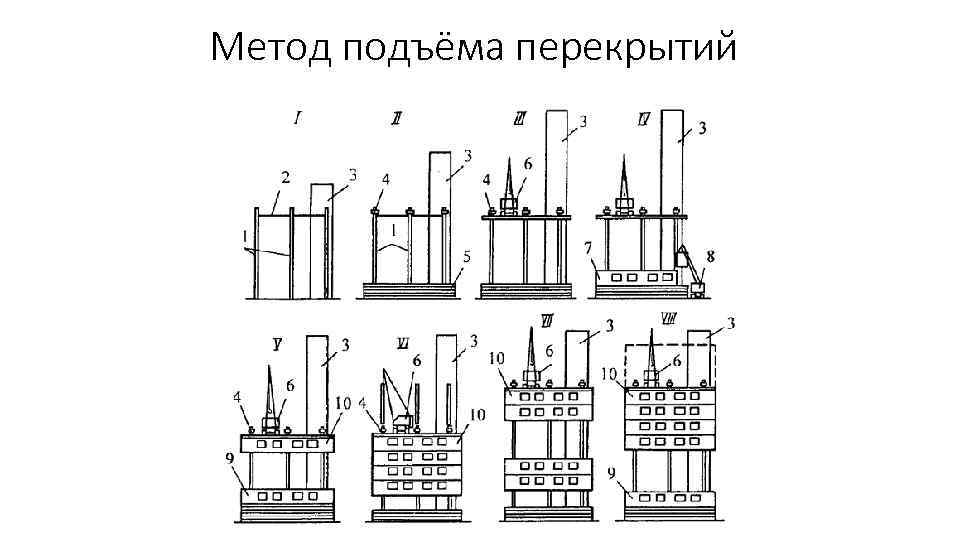

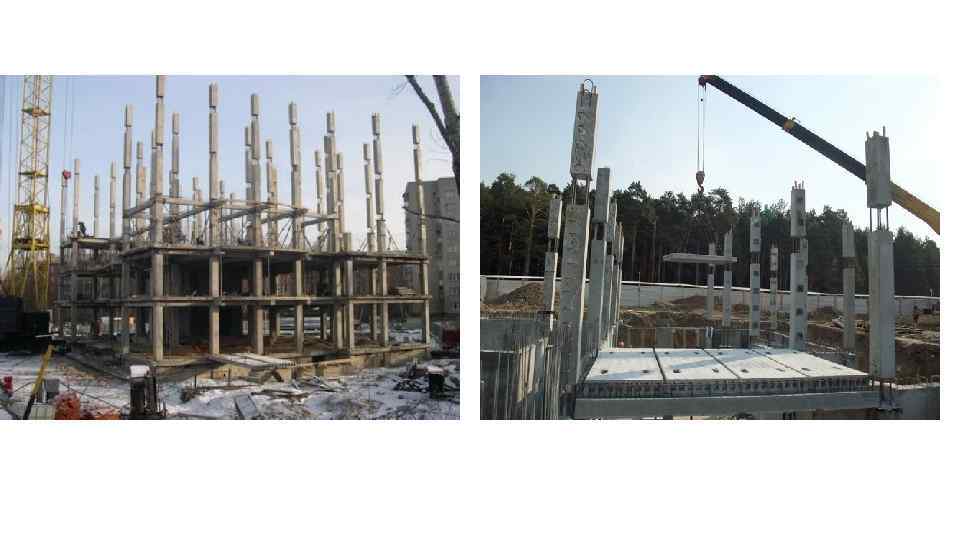

Метод подъёма перекрытий • Монтируются железобетонные колонны. • На уровне земли изготавливается пакет перекрытий всех этажей и покрытия. • С помощью подъемников перекрытия последовательно поднимают по колоннам и ядрам жесткости. • Перекрытия и покрытия закрепляют в проектном положении.

Метод подъёма перекрытий

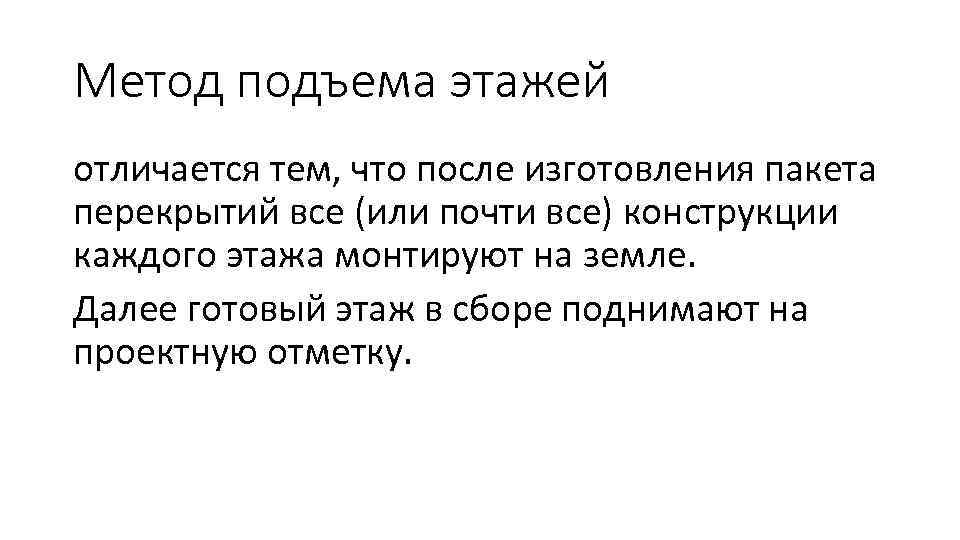

Метод подъема этажей отличается тем, что после изготовления пакета перекрытий все (или почти все) конструкции каждого этажа монтируют на земле. Далее готовый этаж в сборе поднимают на проектную отметку.

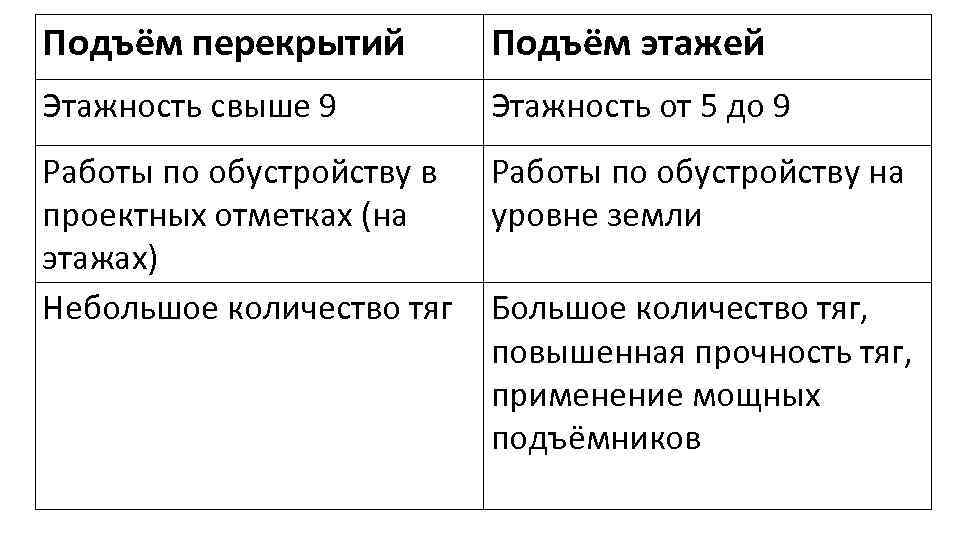

Подъём перекрытий Подъём этажей Этажность свыше 9 Этажность от 5 до 9 Работы по обустройству в проектных отметках (на этажах) Небольшое количество тяг Работы по обустройству на уровне земли Большое количество тяг, повышенная прочность тяг, применение мощных подъёмников

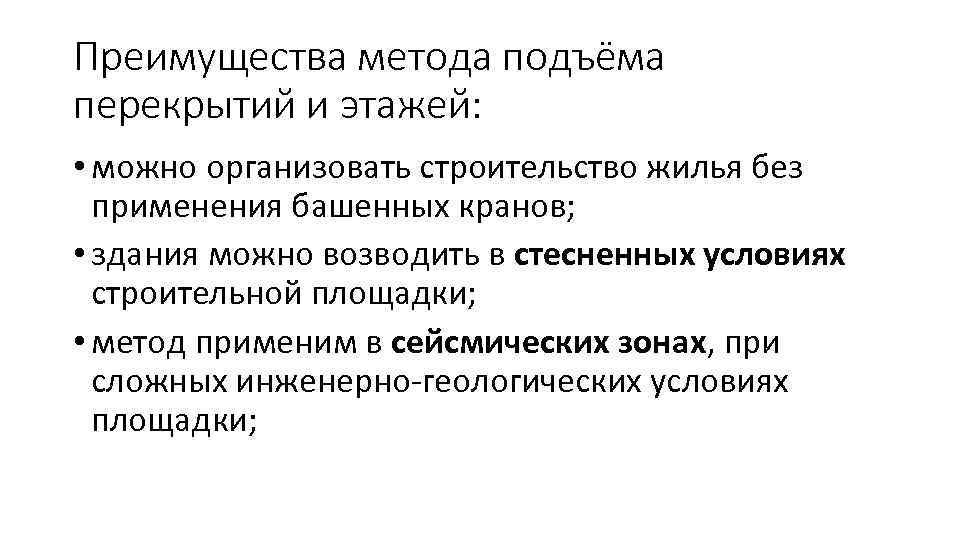

Преимущества метода подъёма перекрытий и этажей: • можно организовать строительство жилья без применения башенных кранов; • здания можно возводить в стесненных условиях строительной площадки; • метод применим в сейсмических зонах, при сложных инженерно геологических условиях площадки;

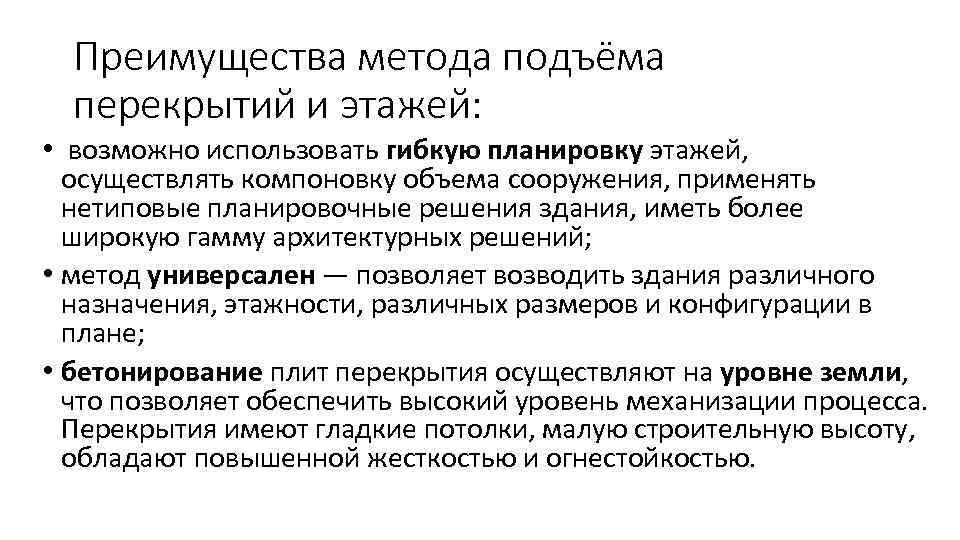

Преимущества метода подъёма перекрытий и этажей: • возможно использовать гибкую планировку этажей, осуществлять компоновку объема сооружения, применять нетиповые планировочные решения здания, иметь более широкую гамму архитектурных решений; • метод универсален — позволяет возводить здания различного назначения, этажности, различных размеров и конфигурации в плане; • бетонирование плит перекрытия осуществляют на уровне земли, что позволяет обеспечить высокий уровень механизации процесса. Перекрытия имеют гладкие потолки, малую строительную высоту, обладают повышенной жесткостью и огнестойкостью.

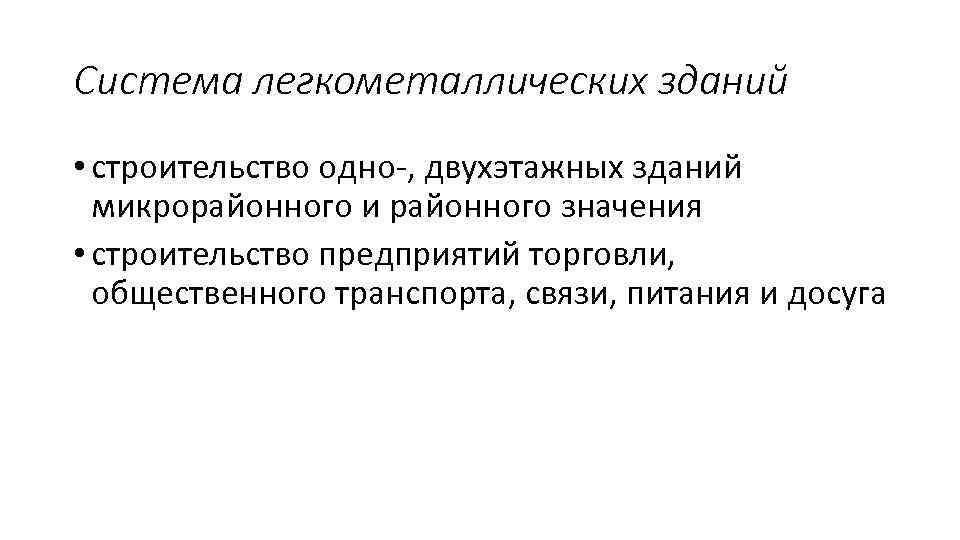

Система легкометаллических зданий • строительство одно , двухэтажных зданий микрорайонного и районного значения • строительство предприятий торговли, общественного транспорта, связи, питания и досуга

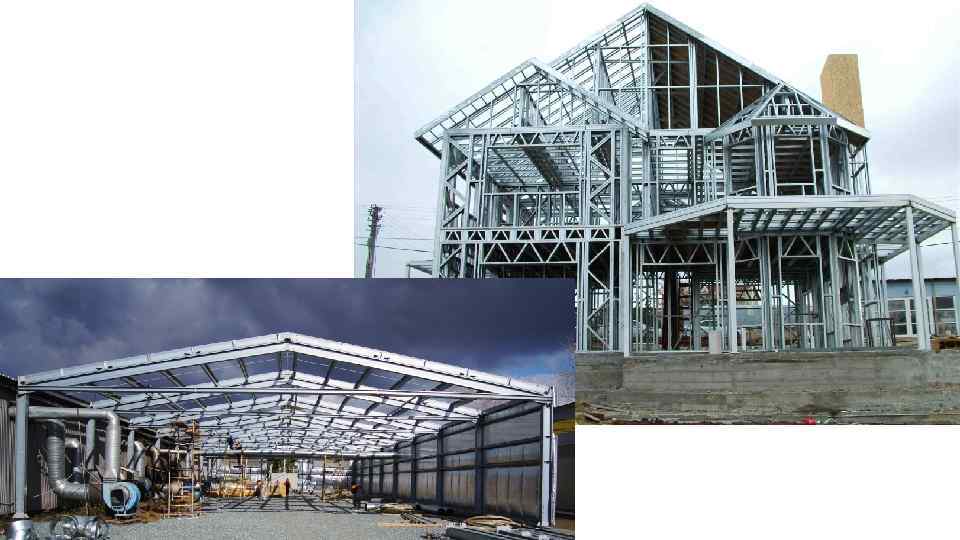

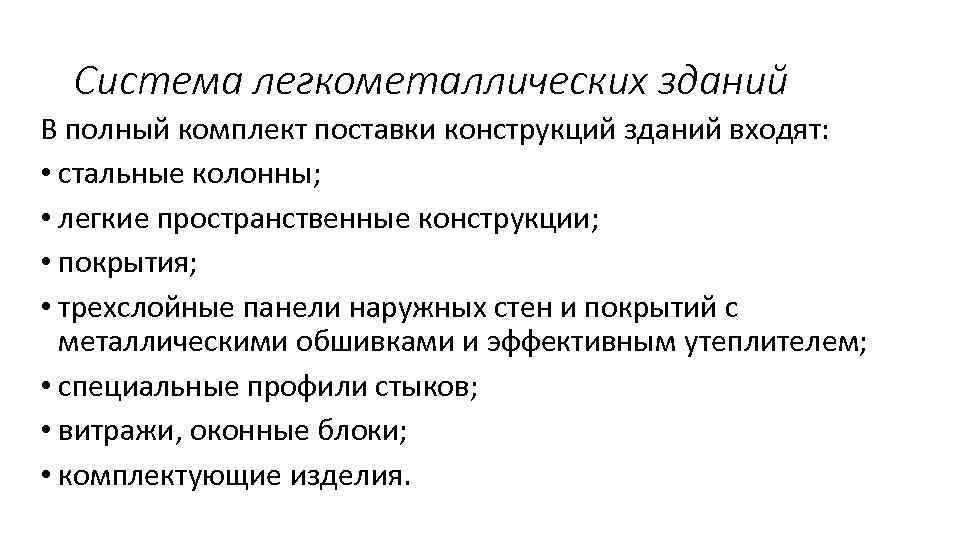

Система легкометаллических зданий В полный комплект поставки конструкций зданий входят: • стальные колонны; • легкие пространственные конструкции; • покрытия; • трехслойные панели наружных стен и покрытий с металлическими обшивками и эффективным утеплителем; • специальные профили стыков; • витражи, оконные блоки; • комплектующие изделия.

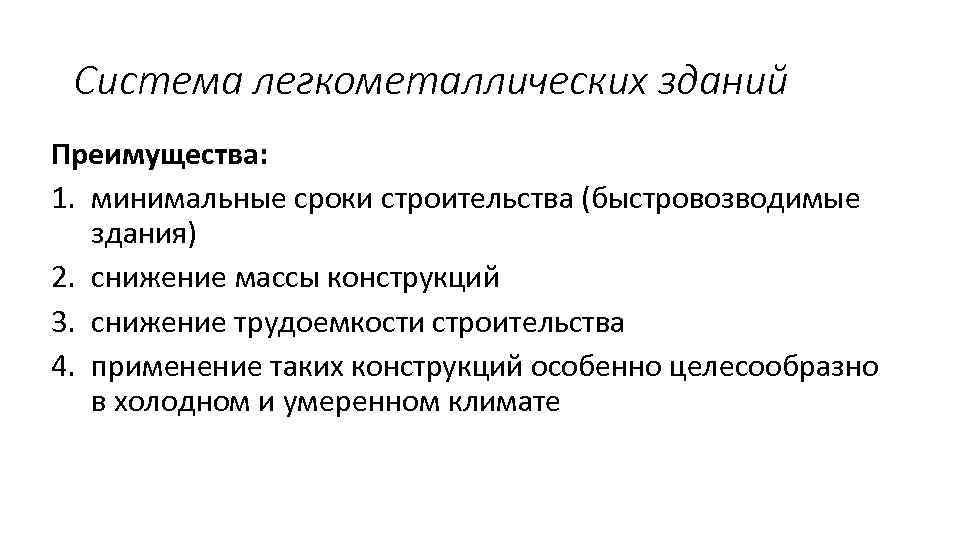

Система легкометаллических зданий Преимущества: 1. минимальные сроки строительства (быстровозводимые здания) 2. снижение массы конструкций 3. снижение трудоемкости строительства 4. применение таких конструкций особенно целесообразно в холодном и умеренном климате
