Общие сведения о сечениях Сечения как способ

Общие сведения о сечениях

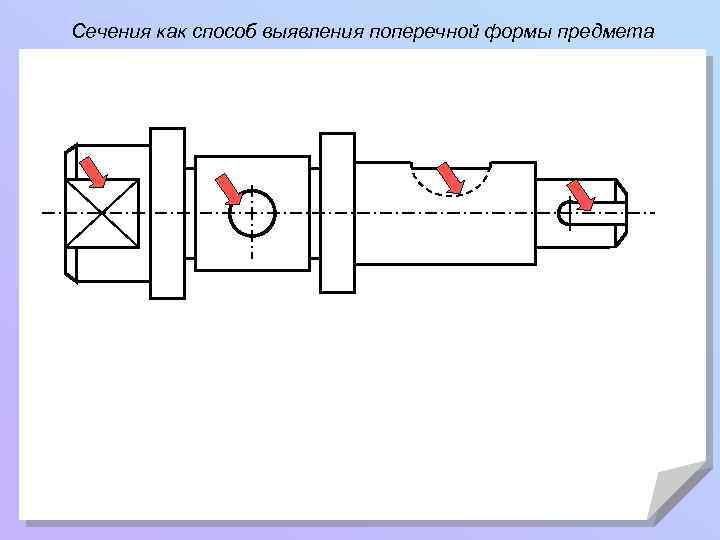

Сечения как способ выявления поперечной формы предмета

Сечения как способ выявления поперечной формы предмета А А А-А

• Сечением называют изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями. Сечение – это не действие, а изображение

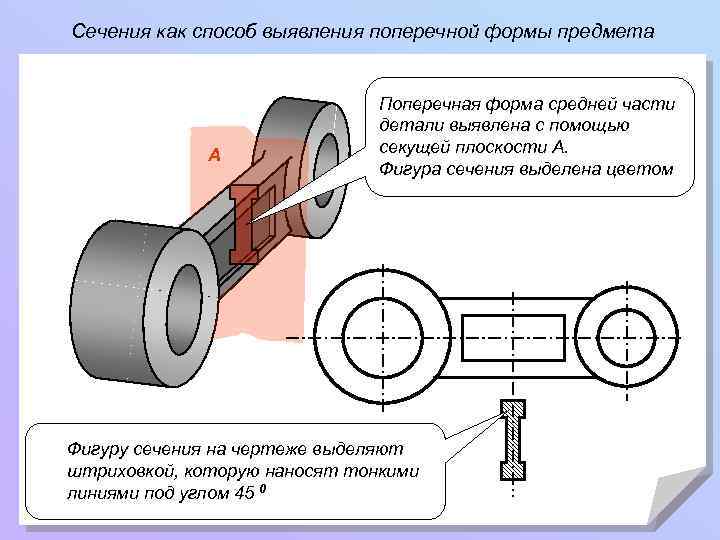

Сечения как способ выявления поперечной формы предмета А Поперечная форма средней части детали выявлена с помощью секущей плоскости А. Фигура сечения выделена цветом Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45 0

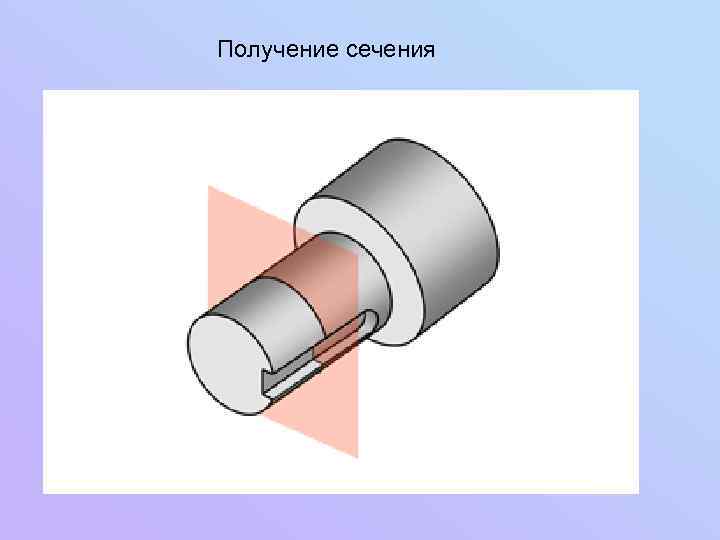

Получение сечения

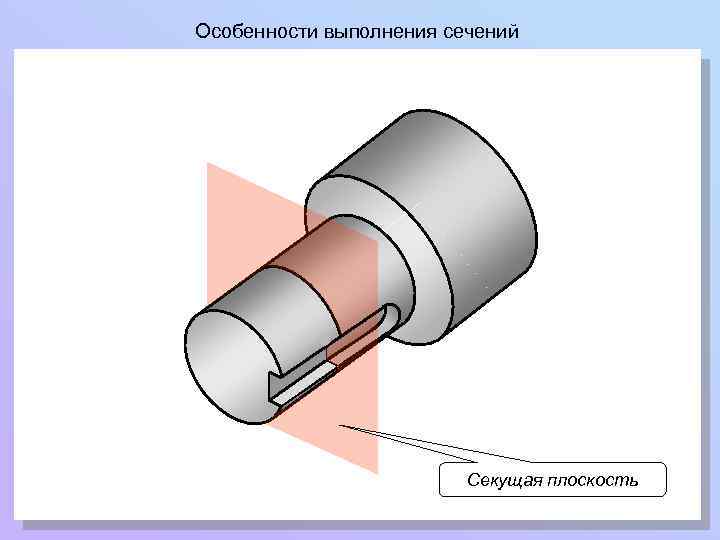

Особенности выполнения сечений Секущая плоскость

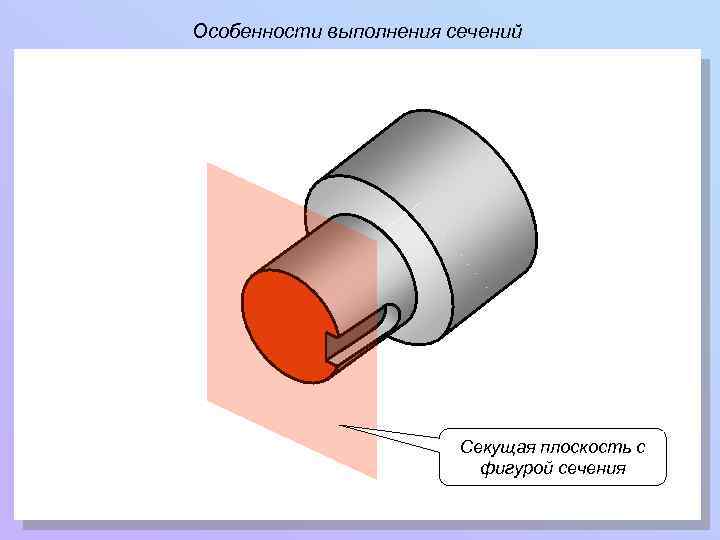

Особенности выполнения сечений Секущая плоскость с фигурой сечения

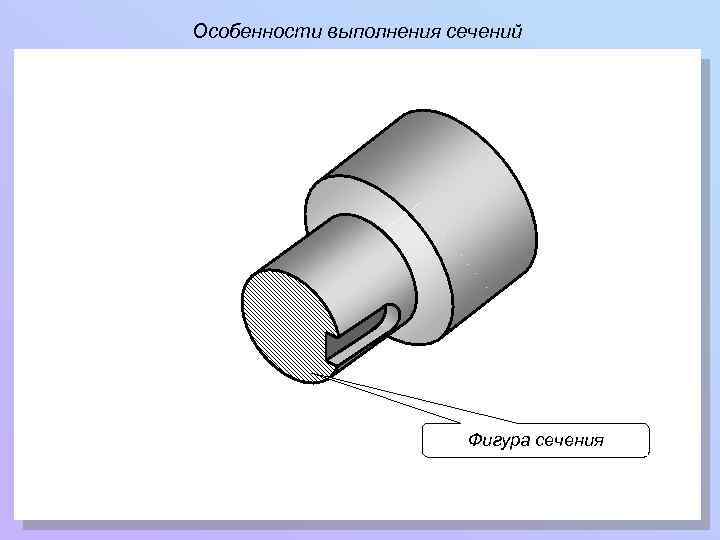

Особенности выполнения сечений Фигура сечения

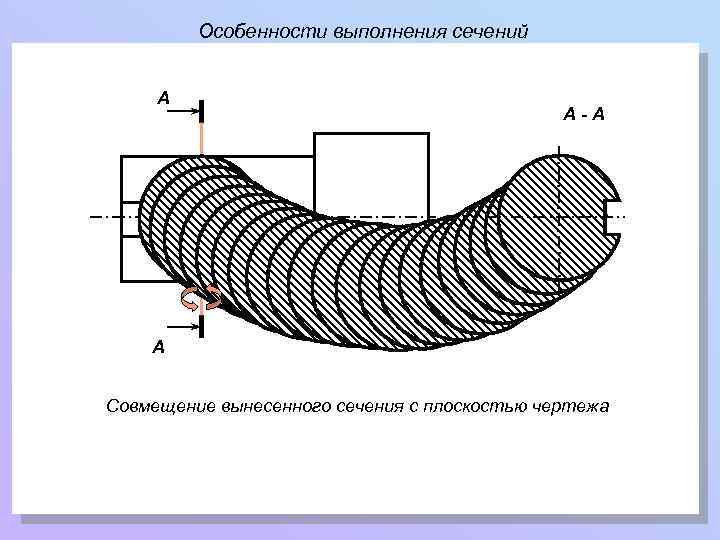

Особенности выполнения сечений А А-А А Совмещение вынесенного сечения с плоскостью чертежа

Особенности выполнения сечений Секущая плоскость

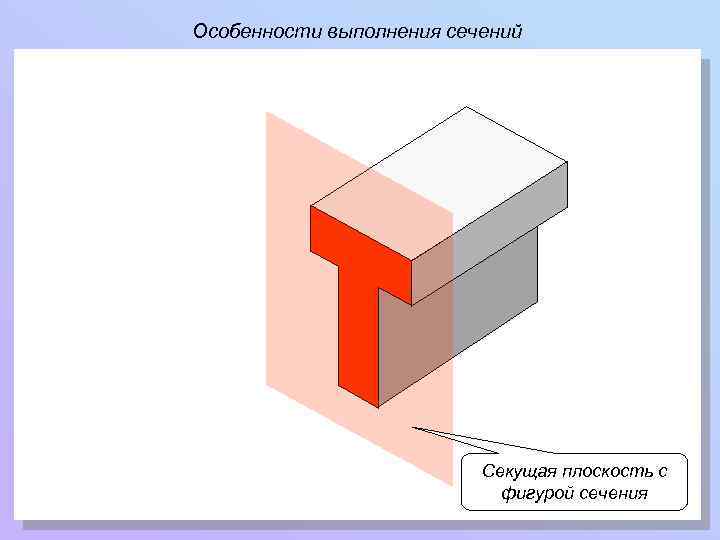

Особенности выполнения сечений Секущая плоскость с фигурой сечения

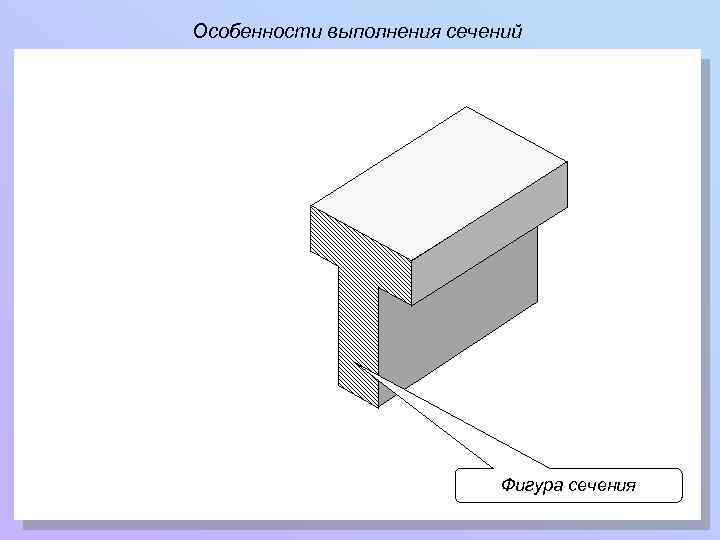

Особенности выполнения сечений Фигура сечения

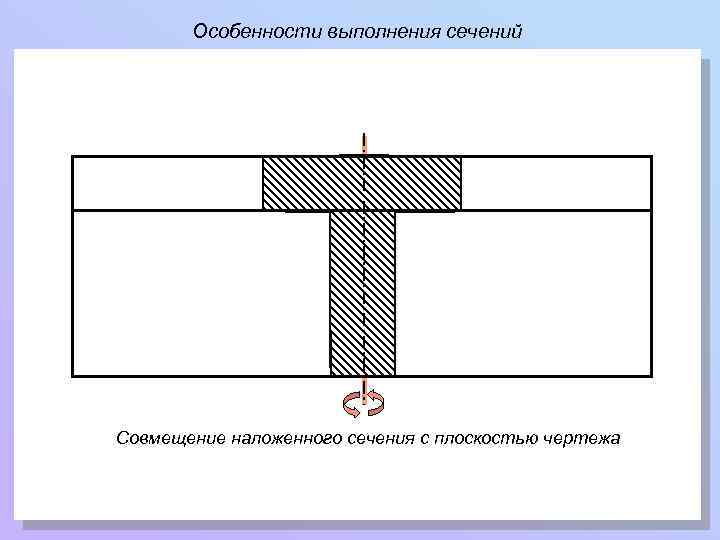

Особенности выполнения сечений Совмещение наложенного сечения с плоскостью чертежа

Расположение сечений А Наложенное симметричное сечение А А-А Вынесенные сечения Обозначение наложенного несимметричного сечения

Обозначение сечений А Наложенное симметричное сечение А А-А Вынесенные сечения Обозначение наложенного несимметричного сечения

Особенности выполнения сечений

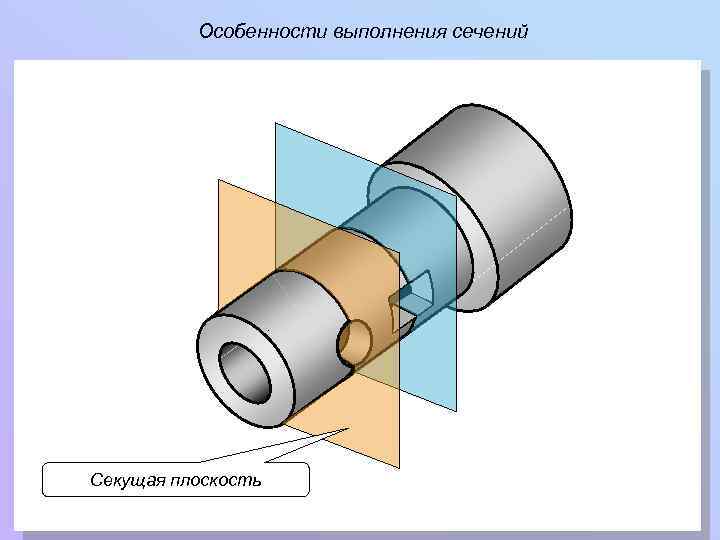

Особенности выполнения сечений Секущая плоскость

Особенности выполнения сечений Фигура сечения

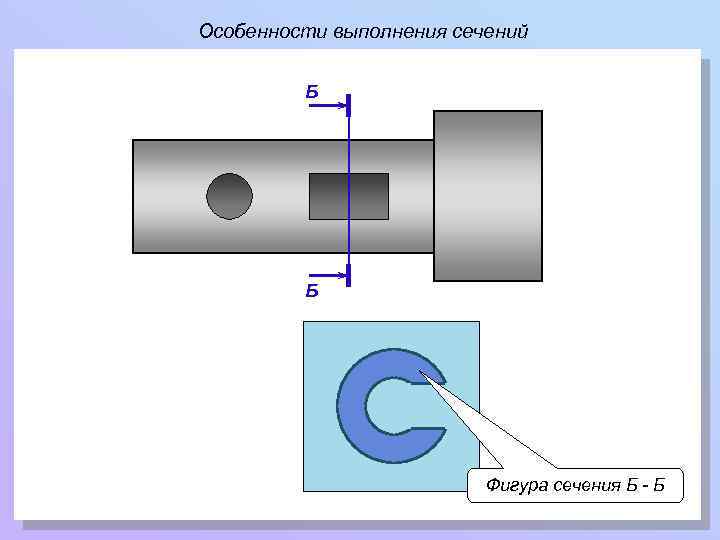

Особенности выполнения сечений Б Б Фигура сечения Б - Б

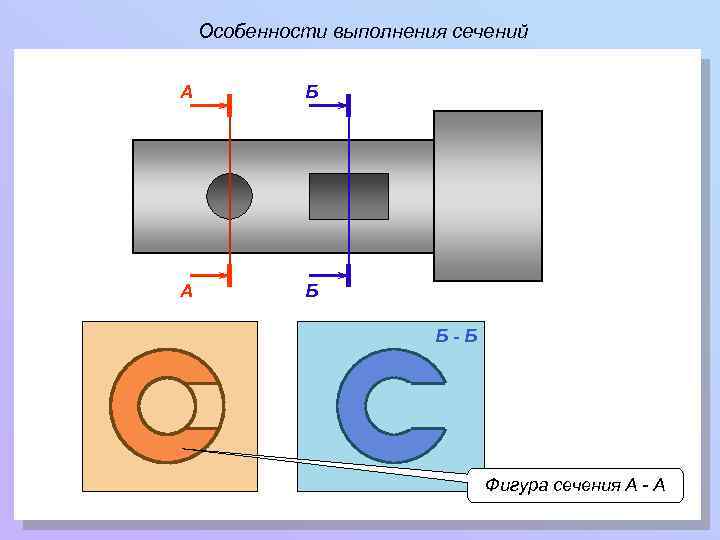

Особенности выполнения сечений А Б Б-Б Фигура сечения А - А

Чертеж детали с сечениями А А А-А Б Б Б-Б Цилиндрическое отверстие

Чертеж детали с сечениями А Б В Г Д 5 4 А Б В Г Д 3 А-А Б-Б В-В Г- Г 1 Д-Д 2

1. Какое сечение называется вынесенным? наложенным? 2. Линией какой толщины обводят вынесенное сечение? наложенное? 3. Что называется сечением? 4. Как обозначают сечения? 5. Как показывают на сечении отверстия и углубления, ограниченные поверхностью вращения, если секущая плоскость проходит через их ось?
