ОБЩИЕ СВЕДЕНИЯ О ФЕРРОМАГНЕТИКАХ Петля магнитного гистерезиса Зависимость магнитной проницаемости от напряженности внешнего магнитного поля

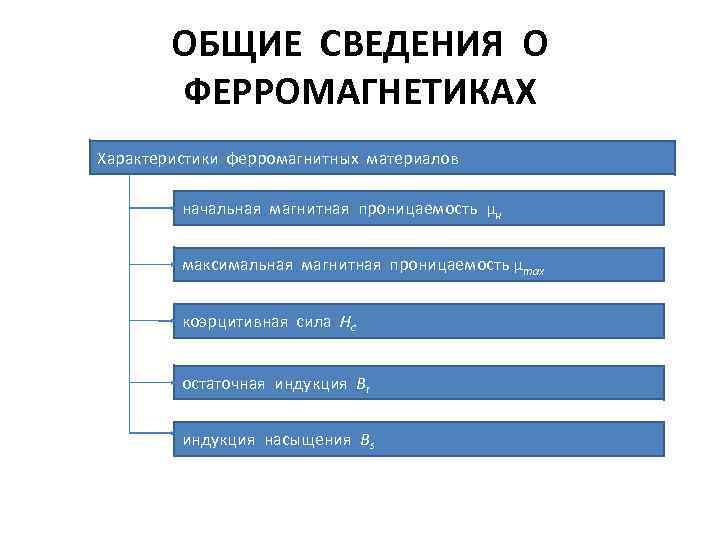

ОБЩИЕ СВЕДЕНИЯ О ФЕРРОМАГНЕТИКАХ Характеристики ферромагнитных материалов начальная магнитная проницаемость μн максимальная магнитная проницаемость μmax коэрцитивная сила Hc остаточная индукция Br индукция насыщения Bs
МАГНИТОМЯГКИЕ МАТЕРИАЛЫ Технически чистое железо (низкоуглеродистая электротехническая сталь) Электролитическое железо – электролиз Fe. Cl 3, Fe 2(SO 4)3 Карбонильное железо – термическое разложение Fe(CO)5 до 0, 03% Si горячекатаная Холоднокатаная изотропная 108 95 208 64 Армкожелезо – при кипении металла Нелегированная электротехническая сталь (10895, 20864) Hc – основное свойство, гарантируемое производителем значение Hc в А/м
МАГНИТОМЯГКИЕ МАТЕРИАЛЫ Кремнистая электротехническая сталь A B C D A Структурное состояние и вид прокатки: 1 – горячекатаная изотропная; 2 – холоднокатаная изотропная; 3 – холоднокатаная анизотропная B содержание Si в процентах: 0 – менее 0, 4%; 1 – 0, 4. . . 0, 8%; 2 – 0, 8. . . 1, 8%; 3 – 1, 8. . . 2, 8%; 4 – 2, 8. . . 3, 8%; 5 – 3, 8. . . 4, 8% C нормируемые характеристики: 0 – P 1, 7/50; 1 – P 1, 5/50; 2 – P 1/400; 6 – B 0, 4; 7 – B 10 D порядковый номер марки стали

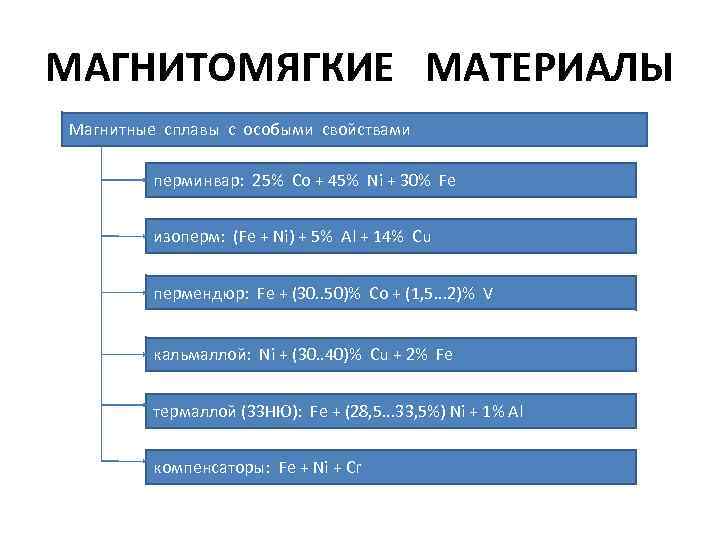

МАГНИТОМЯГКИЕ МАТЕРИАЛЫ Магнитные сплавы с особыми свойствами перминвар: 25% Co + 45% Ni + 30% Fe изоперм: (Fe + Ni) + 5% Al + 14% Cu пермендюр: Fe + (30. . 50)% Co + (1, 5. . . 2)% V кальмаллой: Ni + (30. . 40)% Cu + 2% Fe термаллой (33 НЮ): Fe + (28, 5. . . 33, 5%) Ni + 1% Al компенсаторы: Fe + Ni + Cr

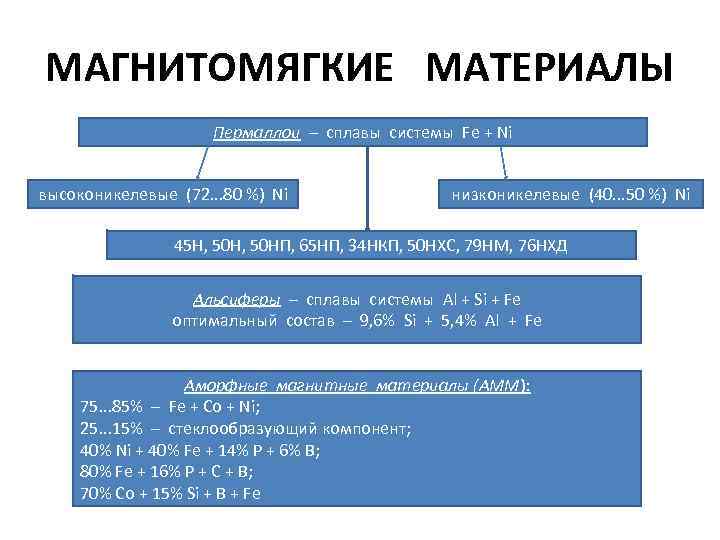

МАГНИТОМЯГКИЕ МАТЕРИАЛЫ Пермаллои – сплавы системы Fe + Ni высоконикелевые (72. . . 80 %) Ni низконикелевые (40. . . 50 %) Ni 45 Н, 50 НП, 65 НП, 34 НКП, 50 НХС, 79 НМ, 76 НХД Альсиферы – сплавы системы Al + Si + Fe оптимальный состав – 9, 6% Si + 5, 4% Al + Fe Аморфные магнитные материалы (АММ): 75. . . 85% – Fe + Co + Ni; 25. . . 15% – стеклообразующий компонент; 40% Ni + 40% Fe + 14% P + 6% B; 80% Fe + 16% P + C + B; 70% Co + 15% Si + B + Fe

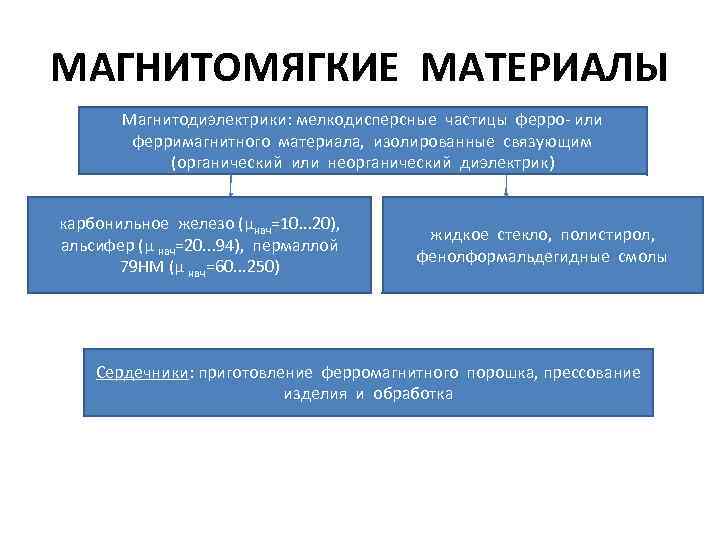

МАГНИТОМЯГКИЕ МАТЕРИАЛЫ Магнитодиэлектрики: мелкодисперсные частицы ферро- или ферримагнитного материала, изолированные связующим (органический или неорганический диэлектрик) карбонильное железо (μнач=10. . . 20), альсифер (μ нач=20. . . 94), пермаллой 79 НМ (μ нач=60. . . 250) жидкое стекло, полистирол, фенолформальдегидные смолы Сердечники: приготовление ферромагнитного порошка, прессование изделия и обработка
ФЕРРИТЫ Магнитомягкие ферриты Me. O·Fe 2 O 3 сердечники трансформаторов катушки индуктивности магнитные антенны статоры и роторы ВЧ-электрических моторов детали отклоняющих систем ТВ-аппаратуры никель-цинковые ферриты Ni 1–x. Znx. Fe 2 O 4 марганец-цинковые ферриты Mn 1–x. Znx. Fe 2 O 4 литиевые ферриты Li 0, 5 Fe 2, 5 O 4

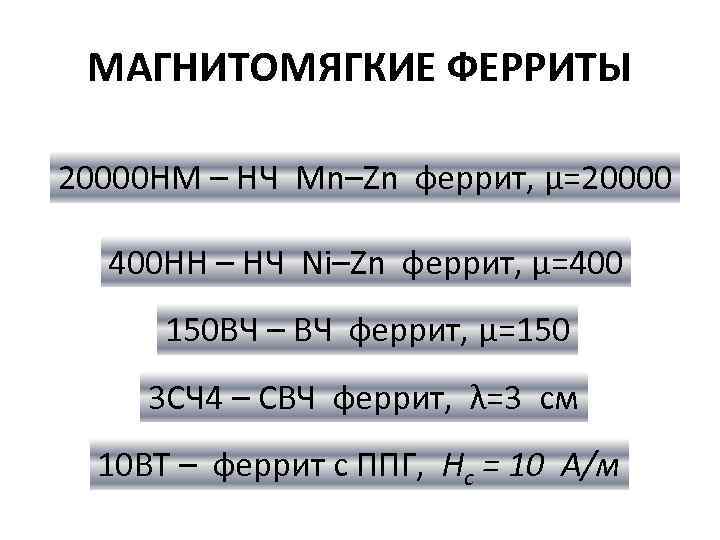

МАГНИТОМЯГКИЕ ФЕРРИТЫ 20000 НМ – НЧ Mn–Zn феррит, μ=20000 400 НН – НЧ Ni–Zn феррит, μ=400 150 ВЧ – ВЧ феррит, μ=150 3 СЧ 4 – СВЧ феррит, λ=3 см 10 ВТ – феррит с ППГ, Hc = 10 А/м
МАГНИТОТВЕРДЫЕ ФЕРРИТЫ основа: Ba. O· 6 Fe 2 O 3, Sr. O· 6 Fe 2 O 3, Co. O·Fe 2 O 3 4 БИ 145 – бариевый изотропный феррит, Wmax=2 к. Дж/м 3, Hc=145 А/м Маркировка магнитотвердых ферритов 21 СА 320 – стронциевый анизотропный феррит, Wmax=10, 5 к. Дж/м 3, Hc=320 А/м 10 КА 165 – кобальтовый анизотропный феррит, Wmax=5 к. Дж/м 3, Hc=165 А/м 30 РА 190 – смешанный анизотропный феррит, Wmax=15 к. Дж/м 3, Hc=190 А/м

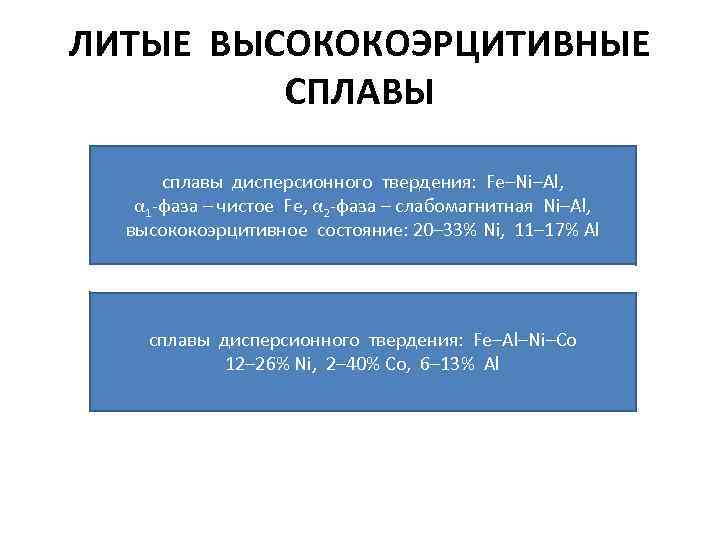

ЛИТЫЕ ВЫСОКОКОЭРЦИТИВНЫЕ СПЛАВЫ сплавы дисперсионного твердения: Fe–Ni–Al, α 1 -фаза – чистое Fe, α 2 -фаза – слабомагнитная Ni–Al, высококоэрцитивное состояние: 20– 33% Ni, 11– 17% Al сплавы дисперсионного твердения: Fe–Al–Ni–Co 12– 26% Ni, 2– 40% Co, 6– 13% Al

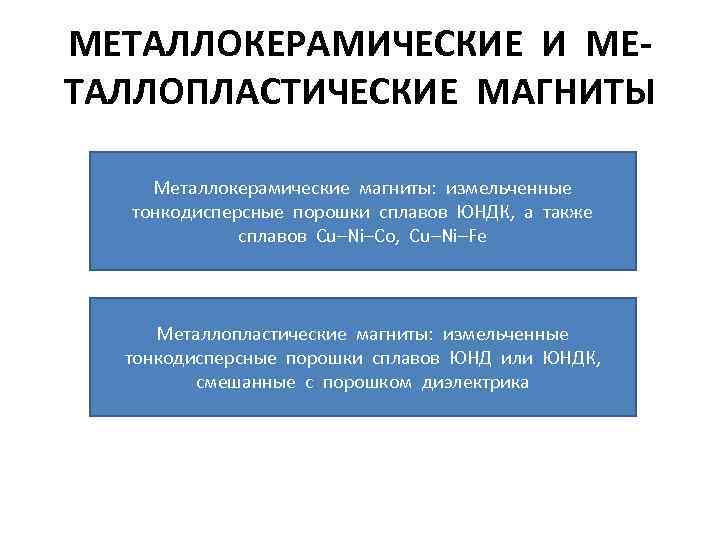

МЕТАЛЛОКЕРАМИЧЕСКИЕ И МЕТАЛЛОПЛАСТИЧЕСКИЕ МАГНИТЫ Металлокерамические магниты: измельченные тонкодисперсные порошки сплавов ЮНДК, а также сплавов Cu–Ni–Co, Cu–Ni–Fe Металлопластические магниты: измельченные тонкодисперсные порошки сплавов ЮНД или ЮНДК, смешанные с порошком диэлектрика

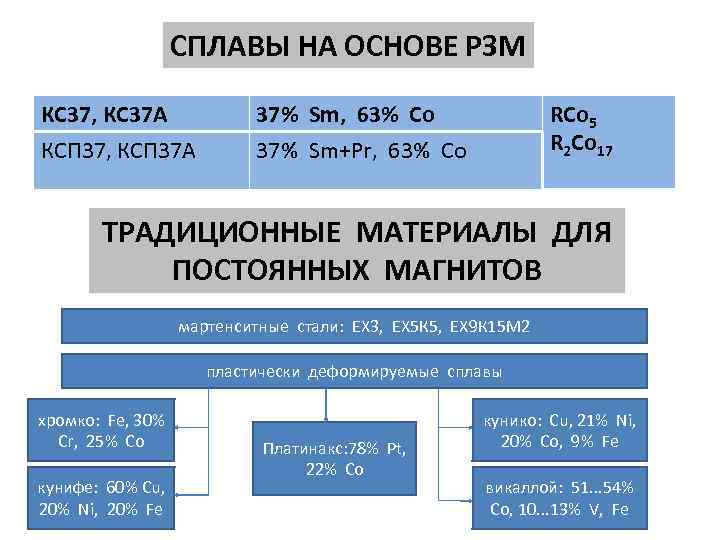

СПЛАВЫ НА ОСНОВЕ РЗМ КС 37, КС 37 А КСП 37, КСП 37 А 37% Sm, 63% Co 37% Sm+Pr, 63% Co RCo 5 R 2 Co 17 ТРАДИЦИОННЫЕ МАТЕРИАЛЫ ДЛЯ ПОСТОЯННЫХ МАГНИТОВ мартенситные стали: ЕХ 3, ЕХ 5 К 5, ЕХ 9 К 15 М 2 пластически деформируемые сплавы хромко: Fe, 30% Cr, 25% Co кунифе: 60% Cu, 20% Ni, 20% Fe Платинакс: 78% Pt, 22% Co кунико: Cu, 21% Ni, 20% Co, 9% Fe викаллой: 51. . . 54% Co, 10. . . 13% V, Fe
