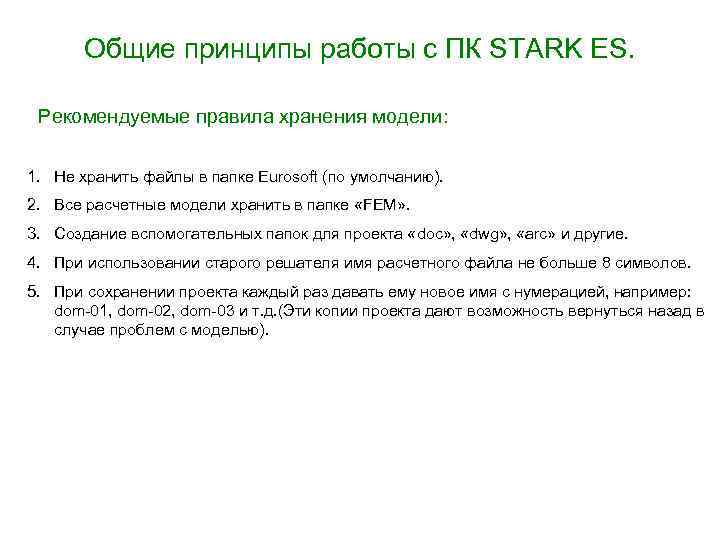

Общие принципы работы с ПК STARK ES. Рекомендуемые правила хранения модели: 1. Не хранить файлы в папке Eurosoft (по умолчанию). 2. Все расчетные модели хранить в папке «FEM» . 3. Создание вспомогательных папок для проекта «doc» , «dwg» , «arc» и другие. 4. При использовании старого решателя имя расчетного файла не больше 8 символов. 5. При сохранении проекта каждый раз давать ему новое имя с нумерацией, например: dom-01, dom-02, dom-03 и т. д. (Эти копии проекта дают возможность вернуться назад в случае проблем с моделью).

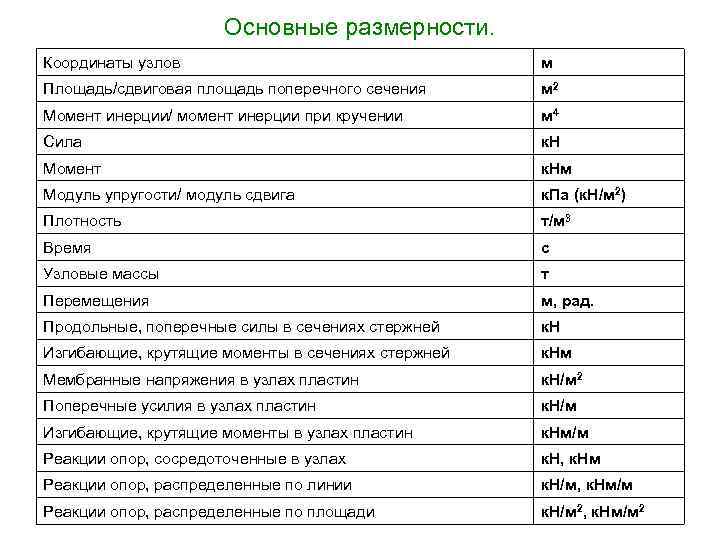

Основные размерности. Координаты узлов м Площадь/сдвиговая площадь поперечного сечения м 2 Момент инерции/ момент инерции при кручении м 4 Сила к. Н Момент к. Нм Модуль упругости/ модуль сдвига к. Па (к. Н/м 2) Плотность т/м 3 Время с Узловые массы т Перемещения м, рад. Продольные, поперечные силы в сечениях стержней к. Н Изгибающие, крутящие моменты в сечениях стержней к. Нм Мембранные напряжения в узлах пластин к. Н/м 2 Поперечные усилия в узлах пластин к. Н/м Изгибающие, крутящие моменты в узлах пластин к. Нм/м Реакции опор, сосредоточенные в узлах к. Н, к. Нм Реакции опор, распределенные по линии к. Н/м, к. Нм/м Реакции опор, распределенные по площади к. Н/м 2, к. Нм/м 2

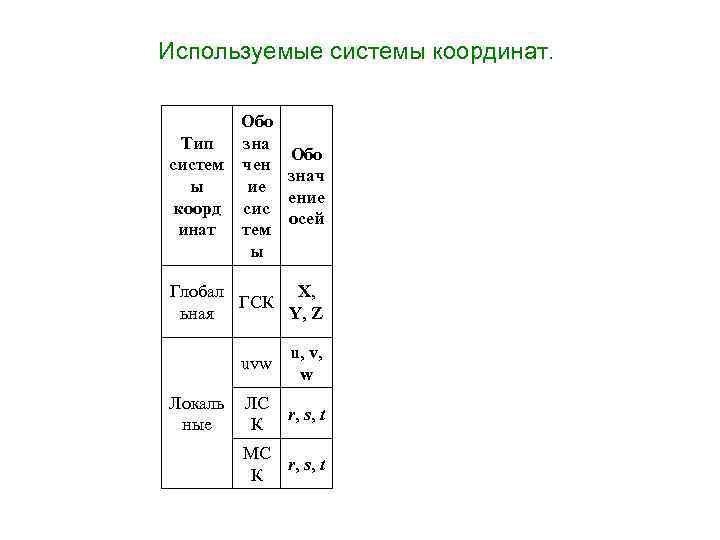

Используемые системы координат. Обо зна Тип систем чен ие ы коорд сис инат тем ы Обо знач ение осей Глобал X, ГСК ьная Y, Z uvw Локаль ные u, v, w ЛС К r, s, t МС r, s, t К
![Планка переключателей 1. [A] – если включена эта кнопка, курсор притягивается к актуальному объекту](https://present5.com/presentation/3/20009149_130682040.pdf-img/20009149_130682040.pdf-5.jpg "Планка переключателей 1. [A] – если включена эта кнопка, курсор притягивается к актуальному объекту")

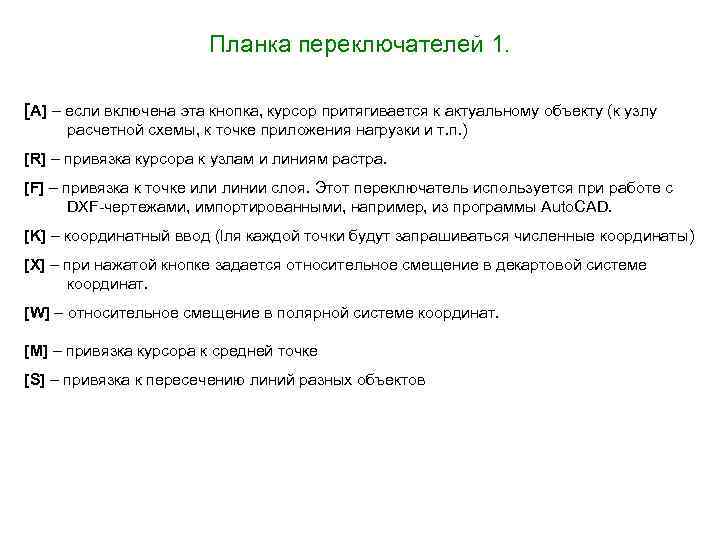

Планка переключателей 1. [A] – если включена эта кнопка, курсор притягивается к актуальному объекту (к узлу расчетной схемы, к точке приложения нагрузки и т. п. ) [R] – привязка курсора к узлам и линиям растра. [F] – привязка к точке или линии слоя. Этот переключатель используется при работе с DXF-чертежами, импортированными, например, из программы Auto. CAD. [K] – координатный ввод (lля каждой точки будут запрашиваться численные координаты) [X] – при нажатой кнопке задается относительное смещение в декартовой системе координат. [W] – относительное смещение в полярной системе координат. [M] – привязка курсора к средней точке [S] – привязка к пересечению линий разных объектов

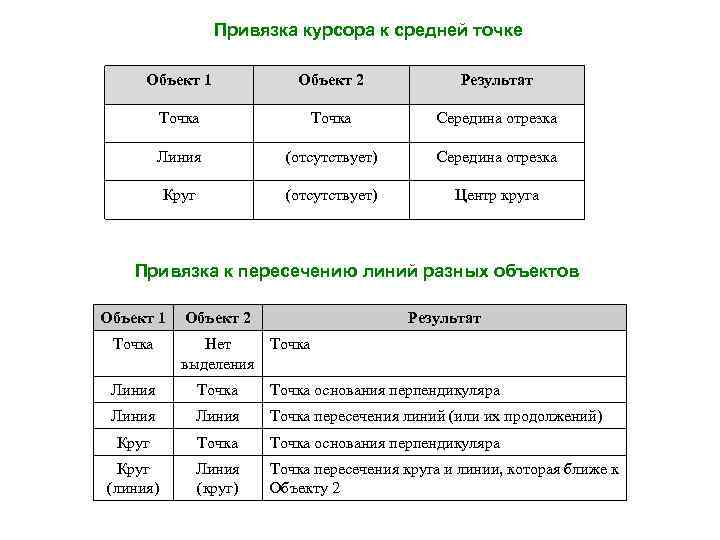

Привязка курсора к средней точке Объект 1 Объект 2 Результат Точка Середина отрезка Линия (отсутствует) Середина отрезка Круг (отсутствует) Центр круга Привязка к пересечению линий разных объектов Объект 1 Точка Объект 2 Результат Нет Точка выделения Линия Точка основания перпендикуляра Линия Точка пересечения линий (или их продолжений) Круг Точка основания перпендикуляра Круг (линия) Линия (круг) Точка пересечения круга и линии, которая ближе к Объекту 2
![Дополнительная планка переключателей [PPO] – переключатель проекции точки на заданную плоскость. [PLI] – переключатель](https://present5.com/presentation/3/20009149_130682040.pdf-img/20009149_130682040.pdf-7.jpg "Дополнительная планка переключателей [PPO] – переключатель проекции точки на заданную плоскость. [PLI] – переключатель")
Дополнительная планка переключателей [PPO] – переключатель проекции точки на заданную плоскость. [PLI] – переключатель пересечения плоскости и линии. [PP] - переключатель поиска точки пересечения линии пересечения двух плоскостей и заданной линии. Планка переключателей 2. [Einz] – выбор одного объекта путем одноразового нажатия левой клавиши мыши; [Auto] – работает аналогично переключателю [Einz] при наличии растра для проекта; [Poly] – ввод стержневых элементов по ломаной линии; [Box] – выбор всех объектов внутри прямоугольника. Путем нажатия левой клавиши мыши задаются координаты концов диагонали прямоугольника; [Krz] – этот переключатель работает при нажатом переключателе [Box]. В этом случае выбираются все объекты, попадающие не только внутрь прямоугольника, но и пересекающие его границы; [Add] – переключатель типа «включить/выключить» . Используется при работе с меню «Фрагмент» . Этот переключатель позволяет осуществить операцию многократного выбора при установке и удалении элементов видимой части.

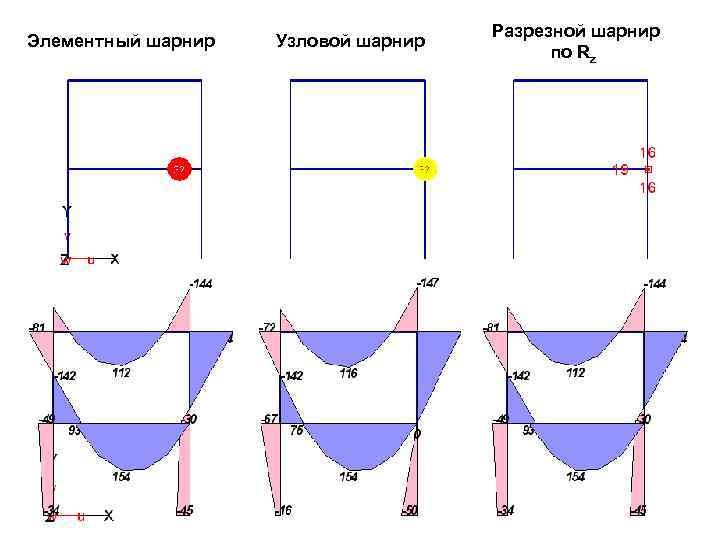

Элементный шарнир Узловой шарнир Разрезной шарнир по Rz
Идеальный шарнир Шарнир жесткостью 1000 к. Н/рад Шарнир жесткостью 10000 к. Н/рад
В рабочем окне степени свободы шарниров изображаются при помощи кодирования числами. Изображаемое число образуется в результате суммирования для каждой степени свободы шарнира числа 2, возведенного в степень: 0 - для перемещения вдоль OX 1 - для перемещения вдоль OY 2 - для перемещения вдоль OZ 3 - для поворота вокруг OX 4 - для поворота вокруг OY шарнир для поворота вокруг оси OZ 25 = 32 шарниры для поворота вокруг оси OX и для поворота вокруг оси OZ 23=8, 25=32 , 32 + 8 = 40
Влияние степеней свободы в шарнире

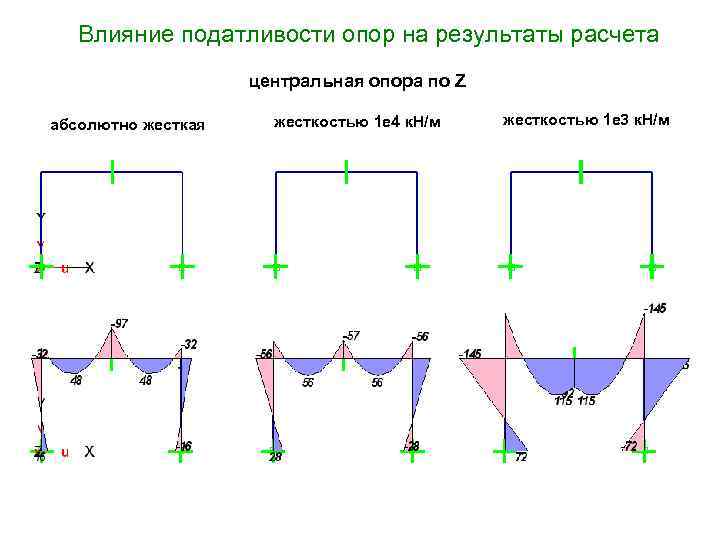

Влияние податливости опор на результаты расчета центральная опора по Z абсолютно жесткая жесткостью 1 е 4 к. Н/м жесткостью 1 е 3 к. Н/м

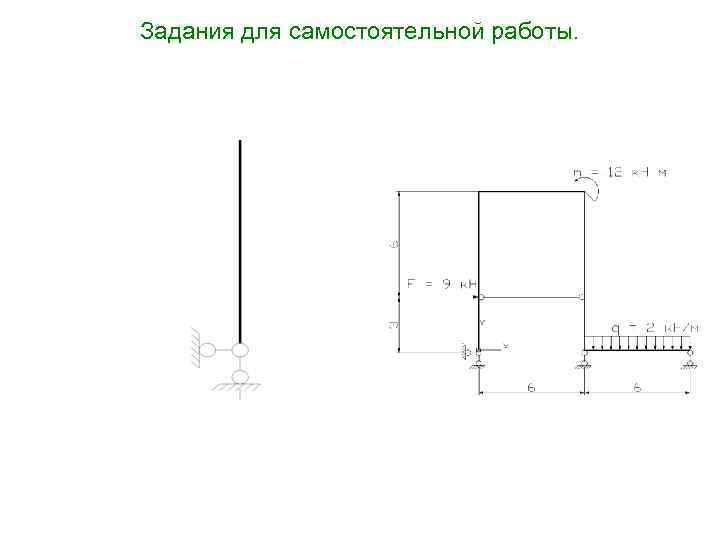

Задания для самостоятельной работы.
