ОБЩЕВОЙСКОВАЯ КАФЕДРА ВОЕННОГО ФАКУЛЬТЕТА БЕЛОРУССКОГО ГОСУДАРСТВЕННОГО УНИВЕРСИТЕТА
Военная топография
ТЕМА № 1 Занятие № 2 Масштаб карты, условные знаки. Определение расстояний и высот по карте.
Учебные вопросы 1. Численный и линейный масштаб. Условные знаки. 2. Определение расстояний по карте различными способами. 3. Сущность изображения рельефа на картах горизонталями. Определение по карте абсолютных высот и взаимного превышения точек, определение крутизны скатов.
Учебные цели. 1. Довести до обучаемых понятие численного и линейного масштаба. 2. Довести до обучаемых условные знаки топографических карт. 3. Довести до обучаемых сущность изображения на картах горизонталями. 4. Научиться определять абсолютные высоты, взаимное превышение точек, крутизну скатов.

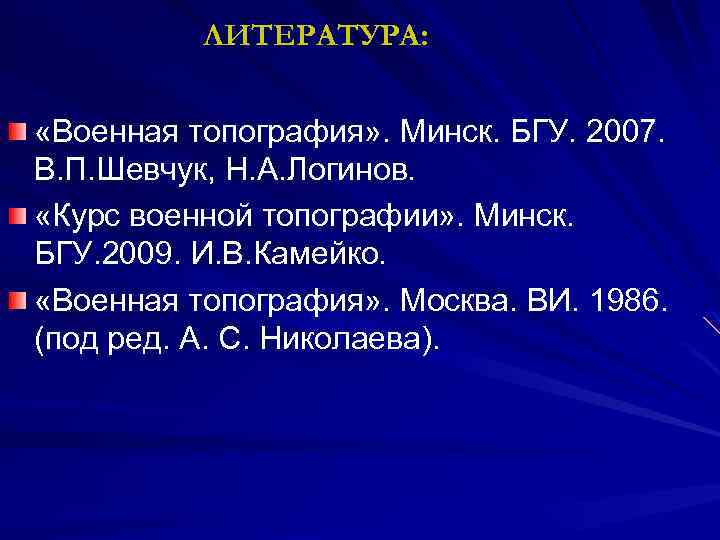

ЛИТЕРАТУРА: «Военная топография» . Минск. БГУ. 2007. В. П. Шевчук, Н. А. Логинов. «Курс военной топографии» . Минск. БГУ. 2009. И. В. Камейко. «Военная топография» . Москва. ВИ. 1986. (под ред. А. С. Николаева).
Вопрос № 1 Численный и линейный масштаб. Условные знаки.

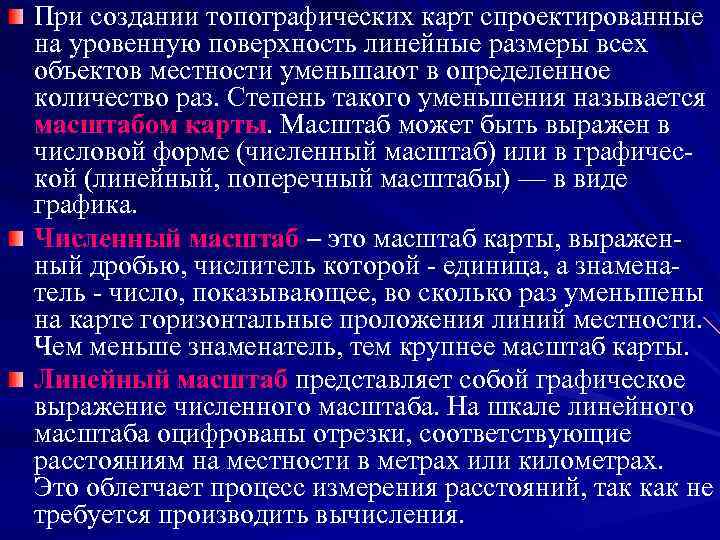

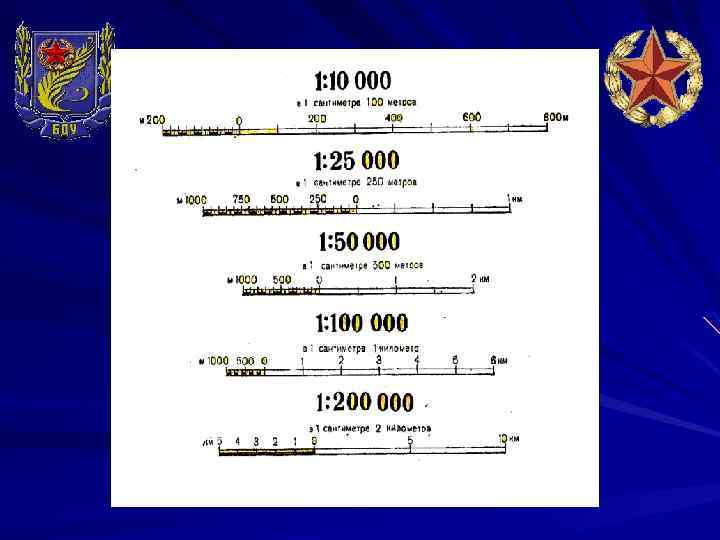

При создании топографических карт спроектированные на уровенную поверхность линейные размеры всех объектов местности уменьшают в определенное количество раз. Степень такого уменьшения называется масштабом карты. Масштаб может быть выражен в числовой форме (численный масштаб) или в графической (линейный, поперечный масштабы) — в виде графика. Численный масштаб – это масштаб карты, выраженный дробью, числитель которой - единица, а знаменатель - число, показывающее, во сколько раз уменьшены на карте горизонтальные проложения линий местности. Чем меньше знаменатель, тем крупнее масштаб карты. Линейный масштаб представляет собой графическое выражение численного масштаба. На шкале линейного масштаба оцифрованы отрезки, соответствующие расстояниям на местности в метрах или километрах. Это облегчает процесс измерения расстояний, так как не требуется производить вычисления.

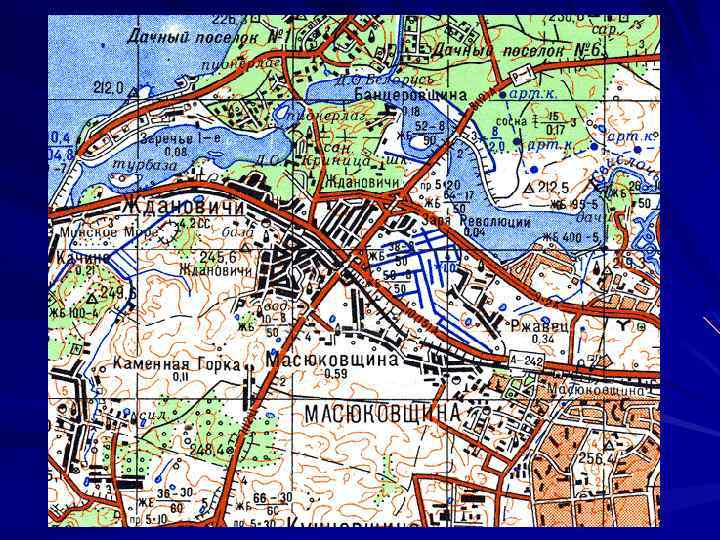

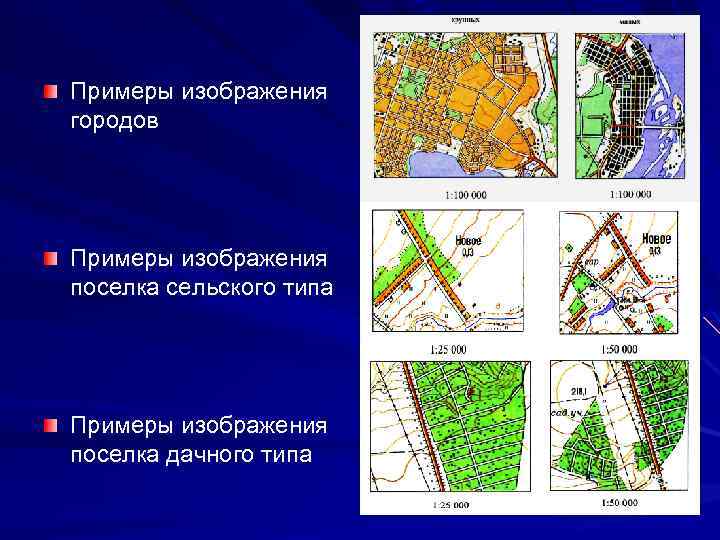

Примеры изображения городов Примеры изображения поселка сельского типа Примеры изображения поселка дачного типа

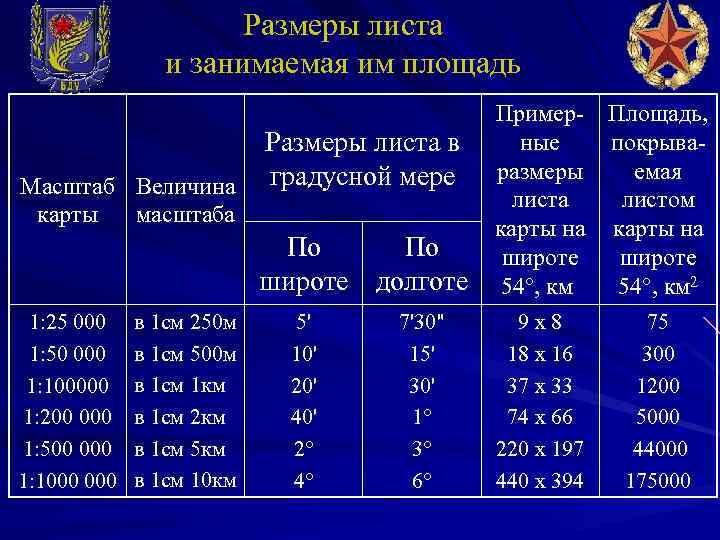

Размеры листа и занимаемая им площадь Размеры листа в Масштаб Величина градусной мере карты масштаба По По широте долготе 1: 25 000 1: 50 000 1: 100000 1: 200 000 1: 500 000 1: 1000 в 1 см 250 м в 1 см 500 м в 1 см 1 км в 1 см 2 км в 1 см 5 км в 1 см 10 км 5' 10' 20' 40' 2° 4° 7'30" 15' 30' 1° 3° 6° Пример- Площадь, ные покрываразмеры емая листа листом карты на широте 54°, км 2 9 x 8 18 х 16 37 x 33 74 x 66 220 x 197 440 x 394 75 300 1200 5000 44000 175000

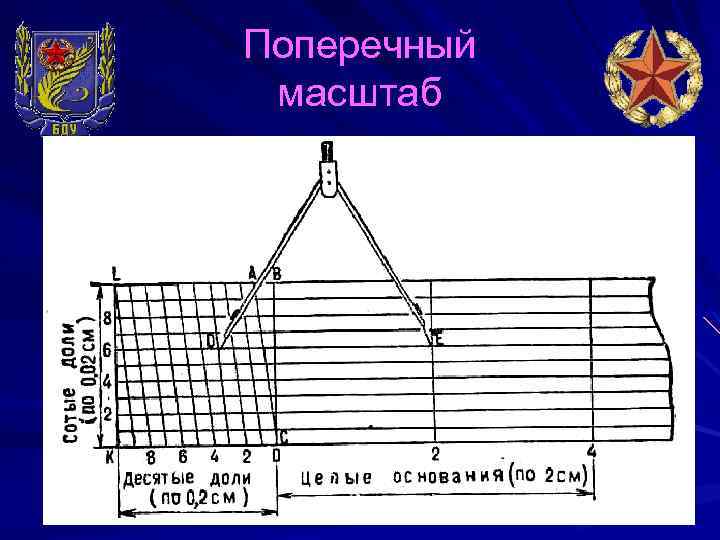

Поперечный масштаб

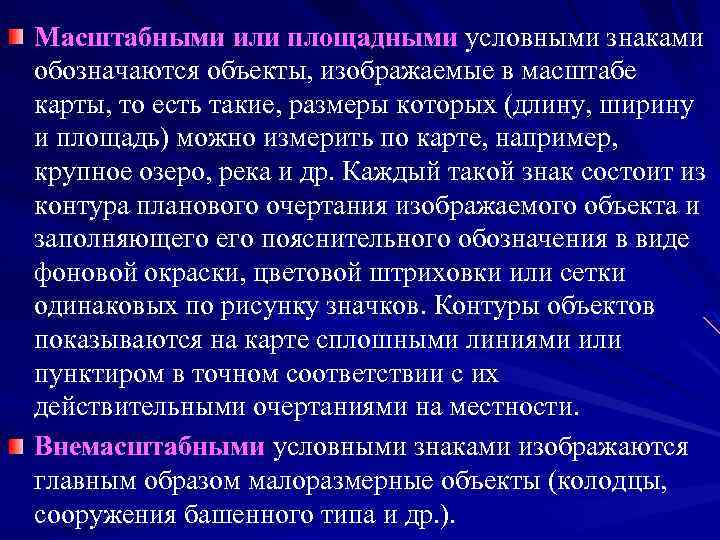

Масштабными или площадными условными знаками обозначаются объекты, изображаемые в масштабе карты, то есть такие, размеры которых (длину, ширину и площадь) можно измерить по карте, например, крупное озеро, река и др. Каждый такой знак состоит из контура планового очертания изображаемого объекта и заполняющего пояснительного обозначения в виде фоновой окраски, цветовой штриховки или сетки одинаковых по рисунку значков. Контуры объектов показываются на карте сплошными линиями или пунктиром в точном соответствии с их действительными очертаниями на местности. Внемасштабными условными знаками изображаются главным образом малоразмерные объекты (колодцы, сооружения башенного типа и др. ).

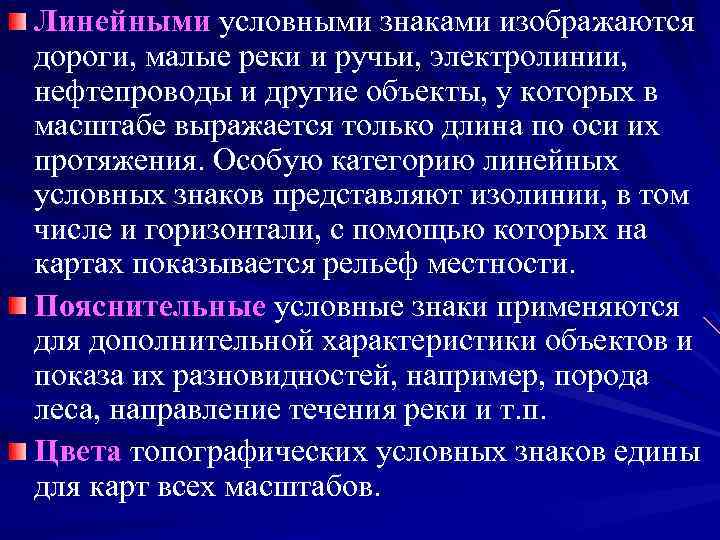

Линейными условными знаками изображаются дороги, малые реки и ручьи, электролинии, нефтепроводы и другие объекты, у которых в масштабе выражается только длина по оси их протяжения. Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах показывается рельеф местности. Пояснительные условные знаки применяются для дополнительной характеристики объектов и показа их разновидностей, например, порода леса, направление течения реки и т. п. Цвета топографических условных знаков едины для карт всех масштабов.

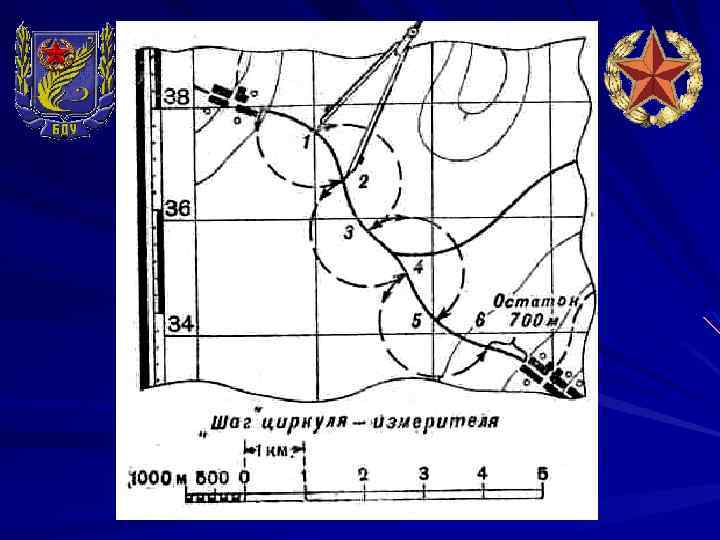

Вопрос № 2 Определение расстояний по карте различными способами

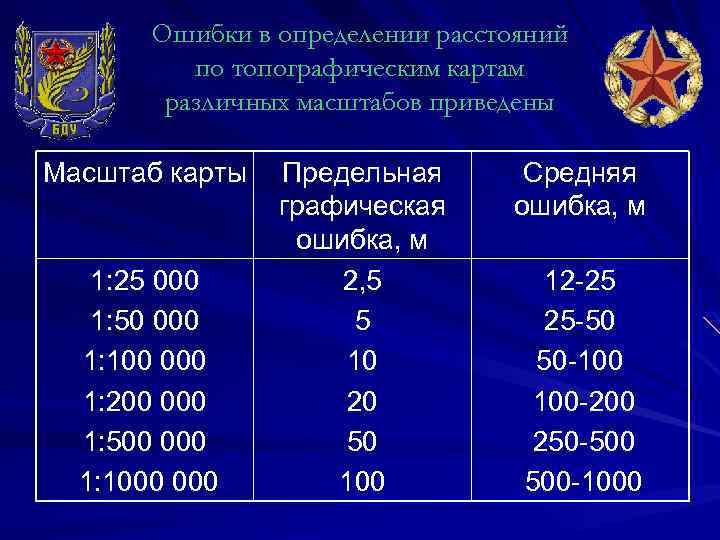

Ошибки в определении расстояний по топографическим картам различных масштабов приведены Масштаб карты 1: 25 000 1: 50 000 1: 100 000 1: 200 000 1: 500 000 1: 1000 Предельная графическая ошибка, м 2, 5 5 10 20 50 100 Средняя ошибка, м 12 -25 25 -50 50 -100 100 -200 250 -500 500 -1000

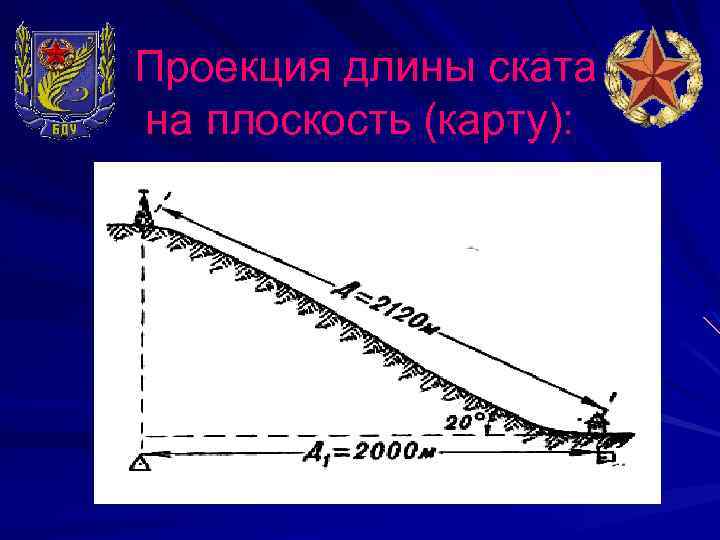

Проекция длины ската на плоскость (карту):

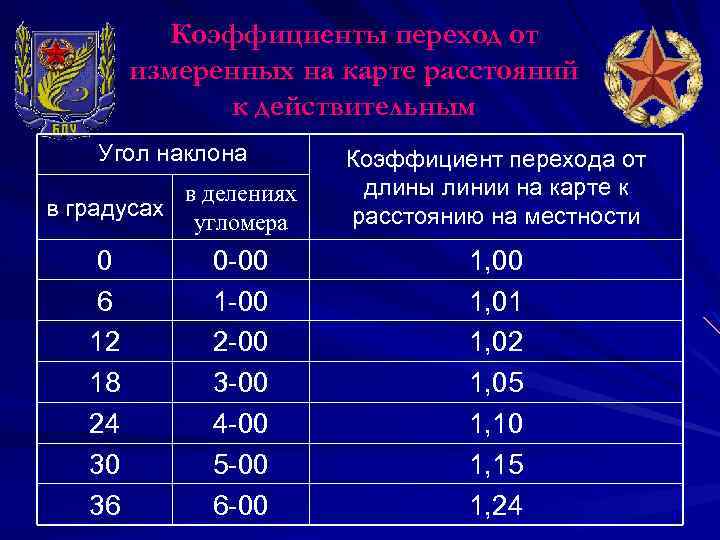

Коэффициенты переход от измеренных на карте расстояний к действительным Угол наклона в градусах в делениях угломера Коэффициент перехода от длины линии на карте к расстоянию на местности 0 6 12 18 24 30 36 0 -00 1 -00 2 -00 3 -00 4 -00 5 -00 6 -00 1, 01 1, 02 1, 05 1, 10 1, 15 1, 24

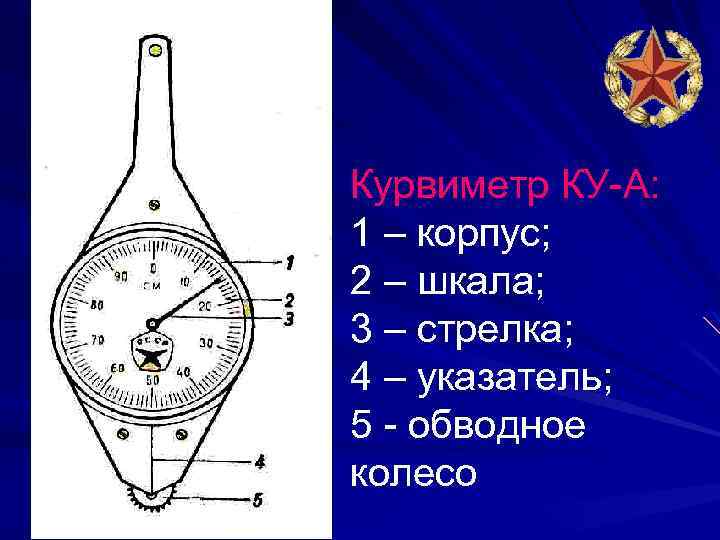

Курвиметр КУ-А: 1 – корпус; 2 – шкала; 3 – стрелка; 4 – указатель; 5 - обводное колесо

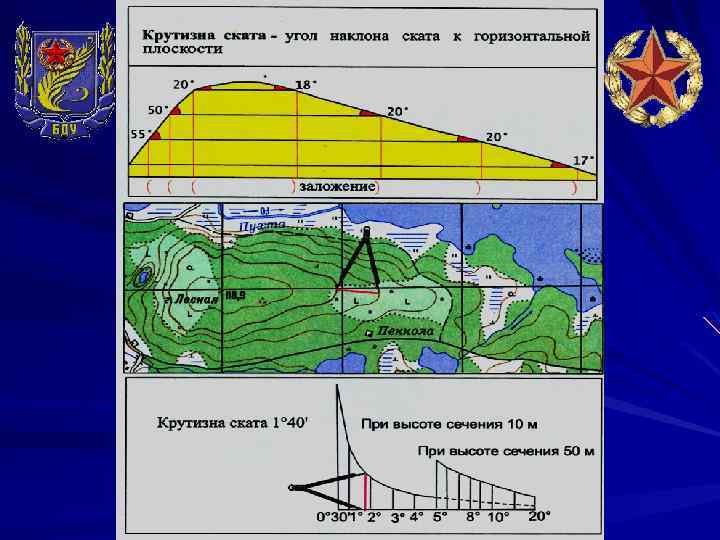

Вопрос № 3. Сущность изображения на картах горизонталями. Определение по карте абсолютных высот и взаимного превышения точек, определение крутизны скатов

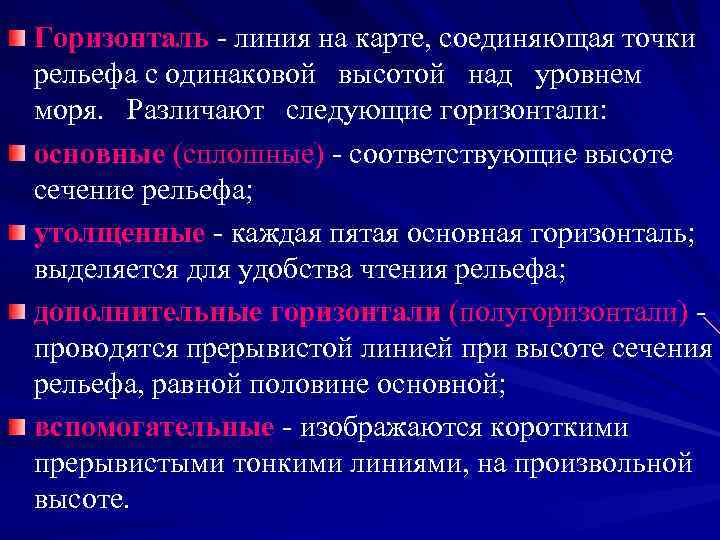

Горизонталь - линия на карте, соединяющая точки рельефа с одинаковой высотой над уровнем моря. Различают следующие горизонтали: основные (сплошные) - соответствующие высоте сечение рельефа; утолщенные - каждая пятая основная горизонталь; выделяется для удобства чтения рельефа; дополнительные горизонтали (полугоризонтали) - проводятся прерывистой линией при высоте сечения рельефа, равной половине основной; вспомогательные - изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

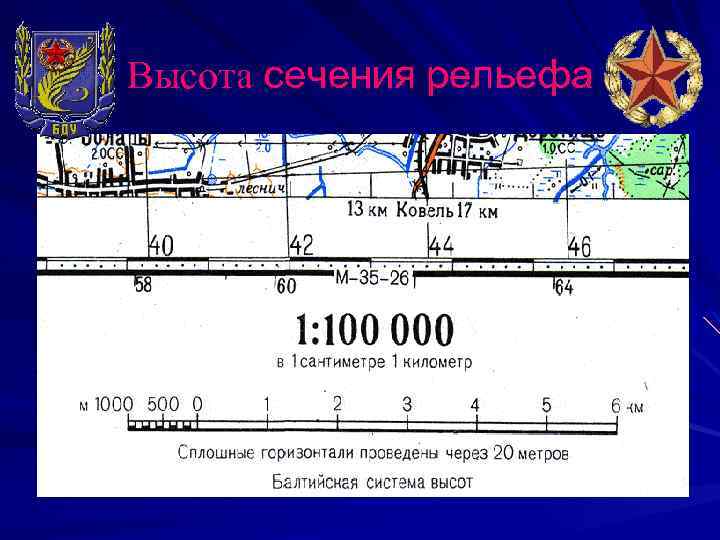

Высота сечения рельефа

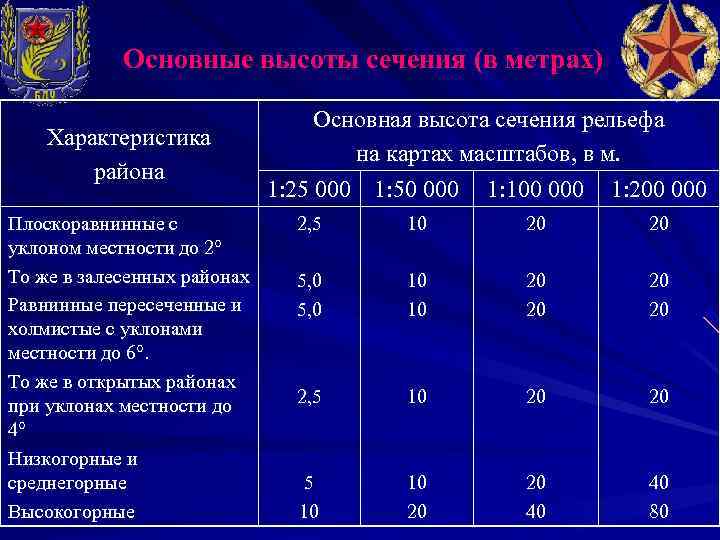

Основные высоты сечения (в метрах) Характеристика района Плоскоравнинные с уклоном местности до 2° То же в залесенных районах Равнинные пересеченные и холмистые с уклонами местности до 6°. То же в открытых районах при уклонах местности до 4° Низкогорные и среднегорные Высокогорные Основная высота сечения рельефа на картах масштабов, в м. 1: 25 000 1: 50 000 1: 100 000 1: 200 000 2, 5 10 20 20 5, 0 10 10 20 20 2, 5 10 20 20 5 10 10 20 20 40 40 80

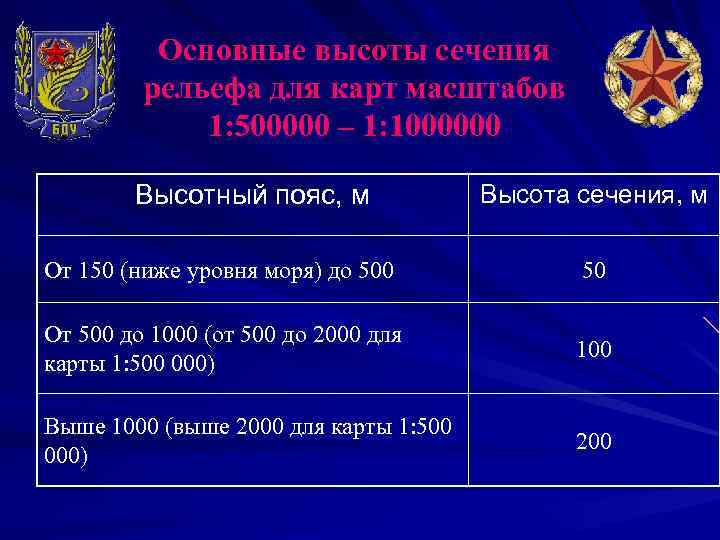

Основные высоты сечения рельефа для карт масштабов 1: 500000 – 1: 1000000 Высотный пояс, м Высота сечения, м От 150 (ниже уровня моря) до 500 50 От 500 до 1000 (от 500 до 2000 для карты 1: 500 000) 100 Выше 1000 (выше 2000 для карты 1: 500 000) 200

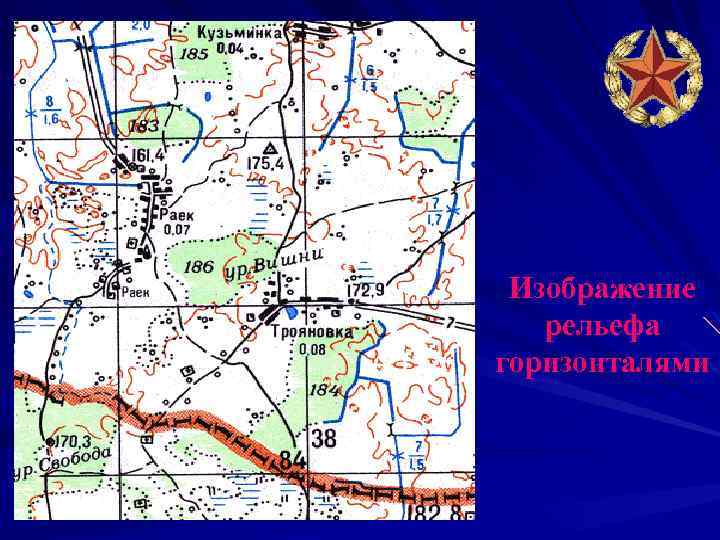

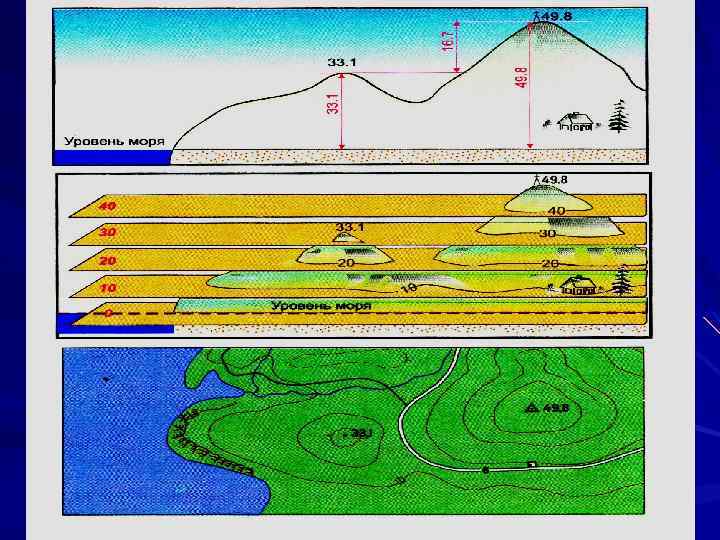

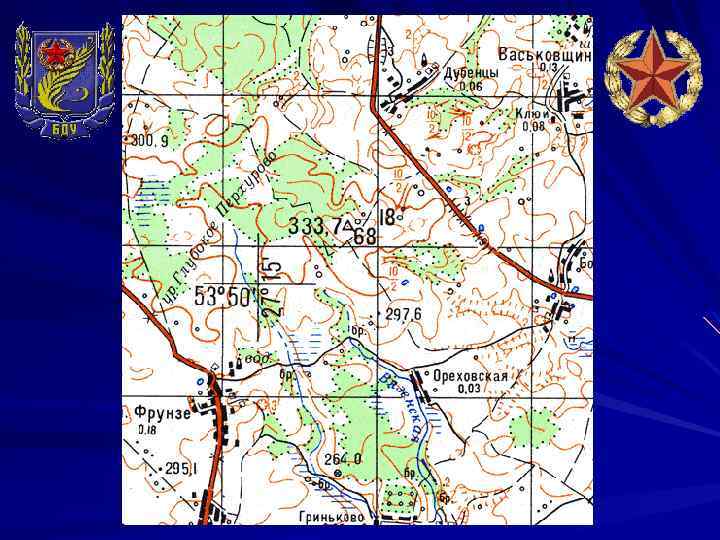

Изображение рельефа горизонталями

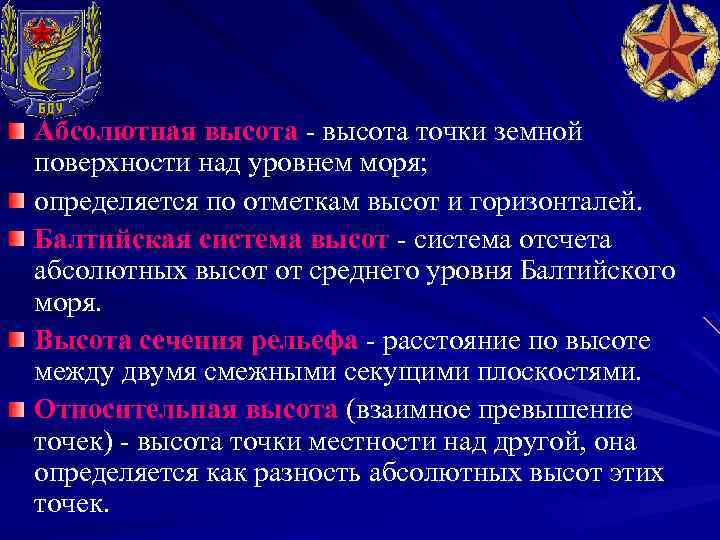

Абсолютная высота - высота точки земной поверхности над уровнем моря; определяется по отметкам высот и горизонталей. Балтийская система высот - система отсчета абсолютных высот от среднего уровня Балтийского моря. Высота сечения рельефа - расстояние по высоте между двумя смежными секущими плоскостями. Относительная высота (взаимное превышение точек) - высота точки местности над другой, она определяется как разность абсолютных высот этих точек.

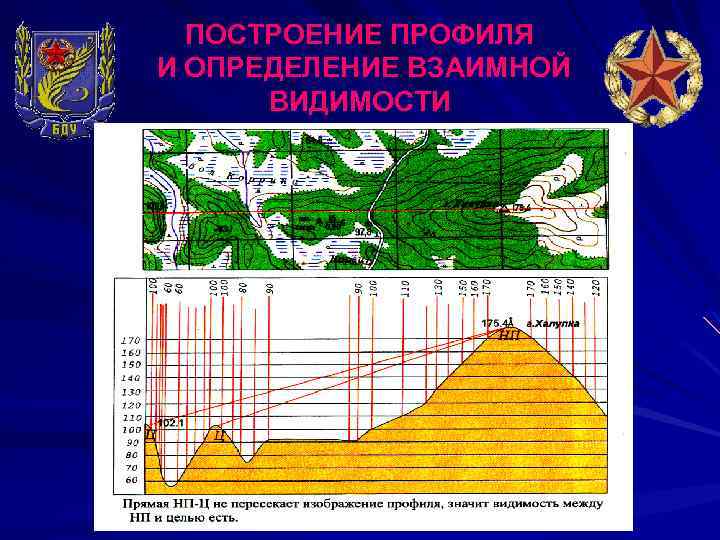

ПОСТРОЕНИЕ ПРОФИЛЯ И ОПРЕДЕЛЕНИЕ ВЗАИМНОЙ ВИДИМОСТИ

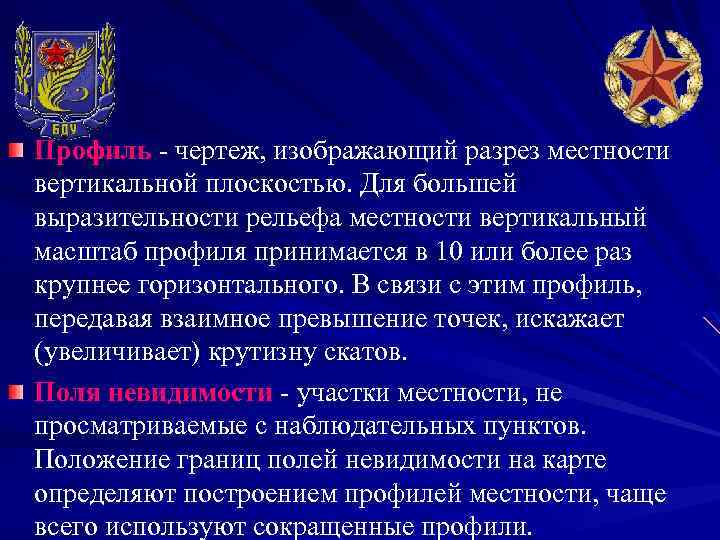

Профиль - чертеж, изображающий разрез местности вертикальной плоскостью. Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального. В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов. Поля невидимости - участки местности, не просматриваемые с наблюдательных пунктов. Положение границ полей невидимости на карте определяют построением профилей местности, чаще всего используют сокращенные профили.

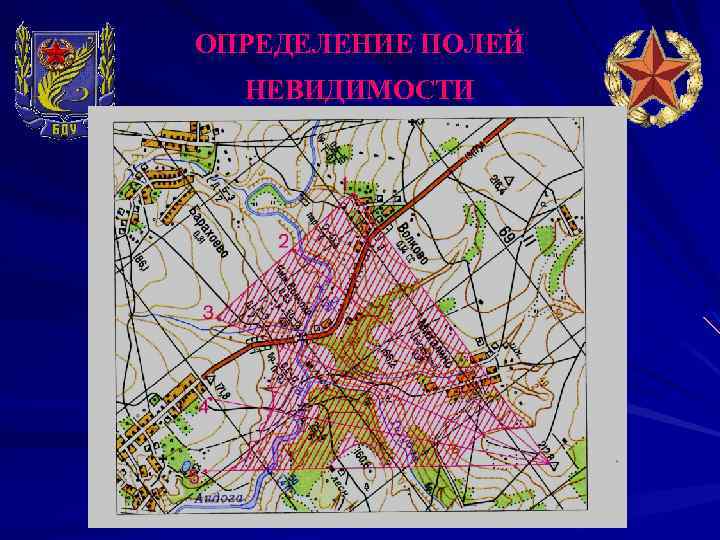

ОПРЕДЕЛЕНИЕ ПОЛЕЙ НЕВИДИМОСТИ

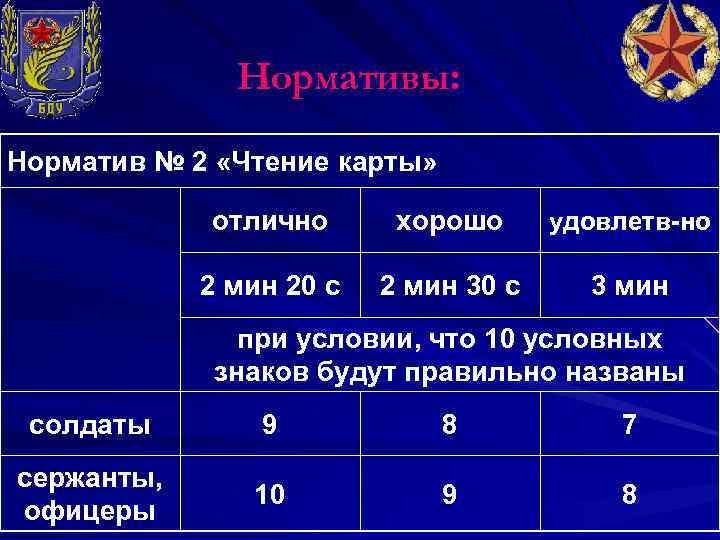

Нормативы: Норматив № 2 «Чтение карты» отлично хорошо удовлетв-но 2 мин 20 с 2 мин 30 с 3 мин при условии, что 10 условных знаков будут правильно названы солдаты 9 8 7 сержанты, офицеры 10 9 8

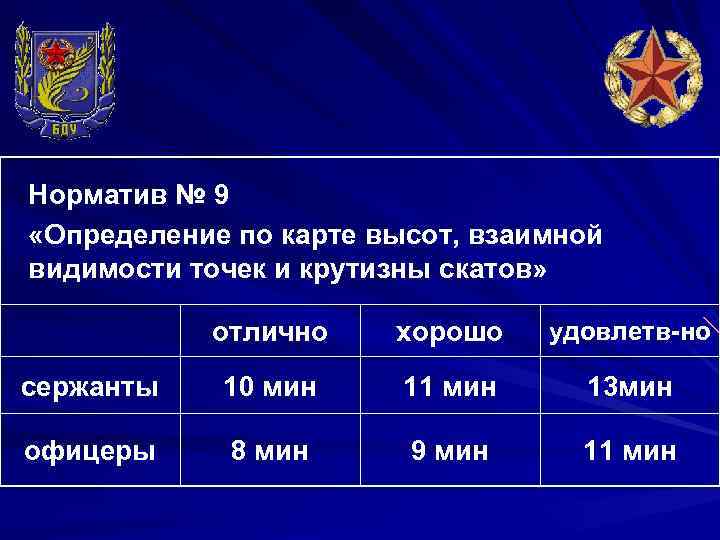

Норматив № 9 «Определение по карте высот, взаимной видимости точек и крутизны скатов» отлично хорошо удовлетв-но сержанты 10 мин 11 мин 13 мин офицеры 8 мин 9 мин 11 мин
У КОГО ЕСТЬ КО МНЕ ВОПРОСЫ? ЗАНЯТИЕ ЗАКОНЧЕНО.
