ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ФИНАНСОВО-ПРОМЫШЛЕННАЯ ГРУППА «РОССТРО» ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ЛЕННИИПРОЕКТ» НАУЧНО-ПРАКТИЧЕСКАЯ КОНФЕРЕНЦИЯ РАЗВИТИЕ СТРОИТЕЛЬНОЙ СИСТЕМЫ «ROSSTRO-VELOX» В РОССИИ И ЗА РУБЕЖОМ. ОПЫТ ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ 17 -18 Февраля 2011 года Санкт-Петербург

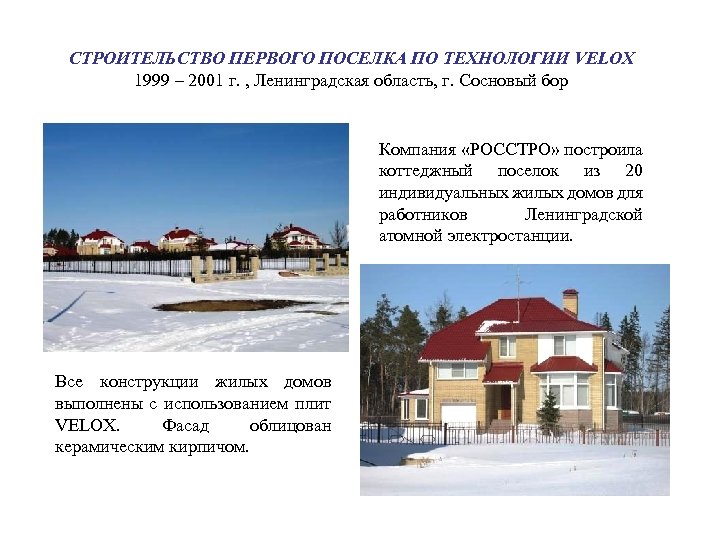

СТРОИТЕЛЬСТВО ПЕРВОГО ПОСЕЛКА ПО ТЕХНОЛОГИИ VELOX 1999 – 2001 г. , Ленинградская область, г. Сосновый бор Компания «РОССТРО» построила коттеджный поселок из 20 индивидуальных жилых домов для работников Ленинградской атомной электростанции. Все конструкции жилых домов выполнены с использованием плит VELOX. Фасад облицован керамическим кирпичом.

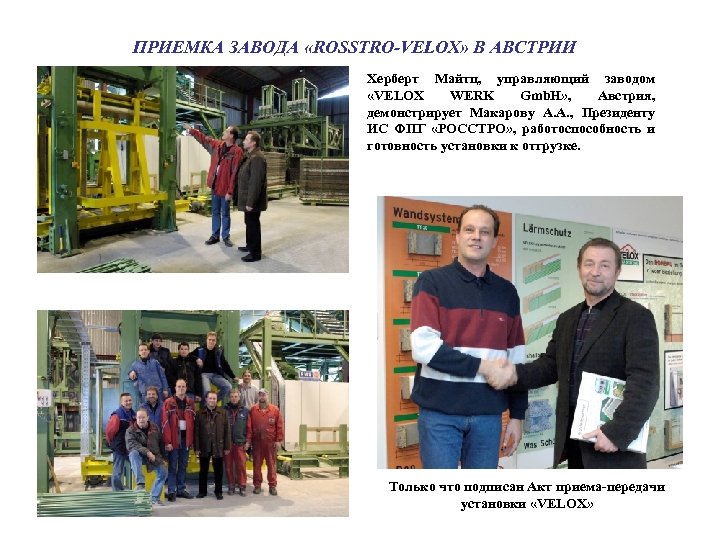

ПРИЕМКА ЗАВОДА «ROSSTRO-VELOX» В АВСТРИИ Херберт Майтц, управляющий заводом «VELOX WERK Gmb. H» , Австрия, демонстрирует Макарову А. А. , Президенту ИС ФПГ «РОССТРО» , работоспособность и готовность установки к отгрузке. Только что подписан Акт приема-передачи установки «VELOX»

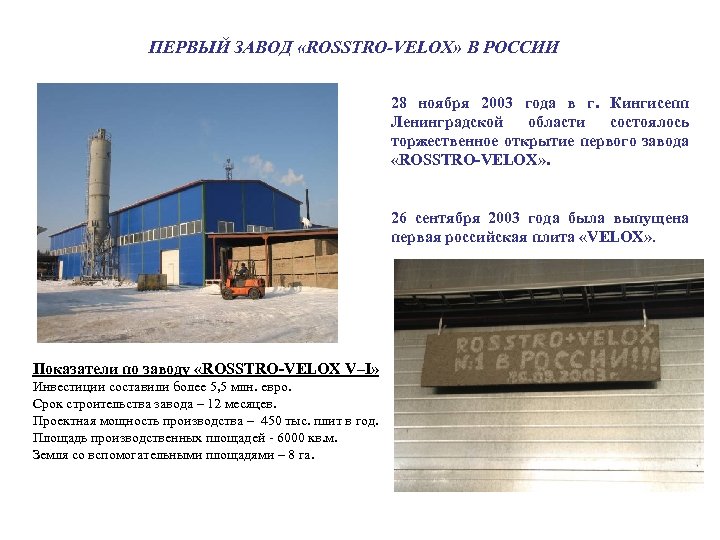

ПЕРВЫЙ ЗАВОД «ROSSTRO-VELOX» В РОССИИ 28 ноября 2003 года в г. Кингисепп Ленинградской области состоялось торжественное открытие первого завода «ROSSTRO-VELOX» . 26 сентября 2003 года была выпущена первая российская плита «VELOX» . Показатели по заводу «ROSSTRO-VELOX V–I» Инвестиции составили более 5, 5 млн. евро. Срок строительства завода – 12 месяцев. Проектная мощность производства – 450 тыс. плит в год. Площадь производственных площадей - 6000 кв. м. Земля со вспомогательными площадями – 8 га.

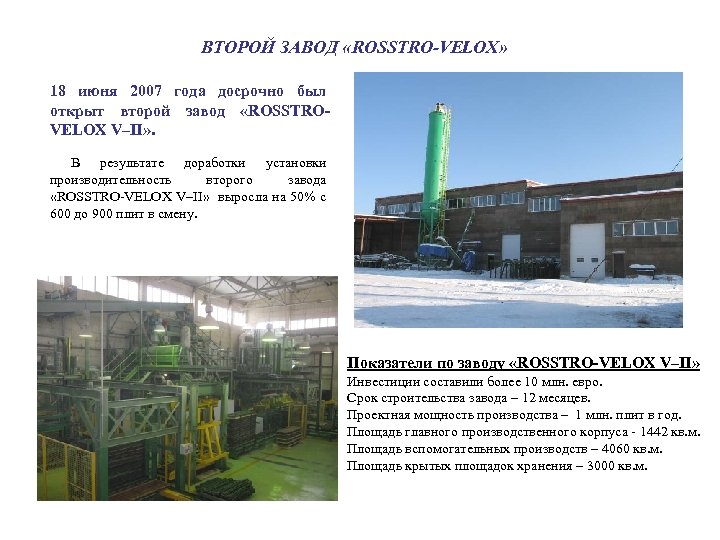

ВТОРОЙ ЗАВОД «ROSSTRO-VELOX» 18 июня 2007 года досрочно был открыт второй завод «ROSSTROVELOX V–II» . В результате доработки установки производительность второго завода «ROSSTRO-VELOX V–II» выросла на 50% с 600 до 900 плит в смену. Показатели по заводу «ROSSTRO-VELOX V–II» Инвестиции составили более 10 млн. евро. Срок строительства завода – 12 месяцев. Проектная мощность производства – 1 млн. плит в год. Площадь главного производственного корпуса - 1442 кв. м. Площадь вспомогательных производств – 4060 кв. м. Площадь крытых площадок хранения – 3000 кв. м.

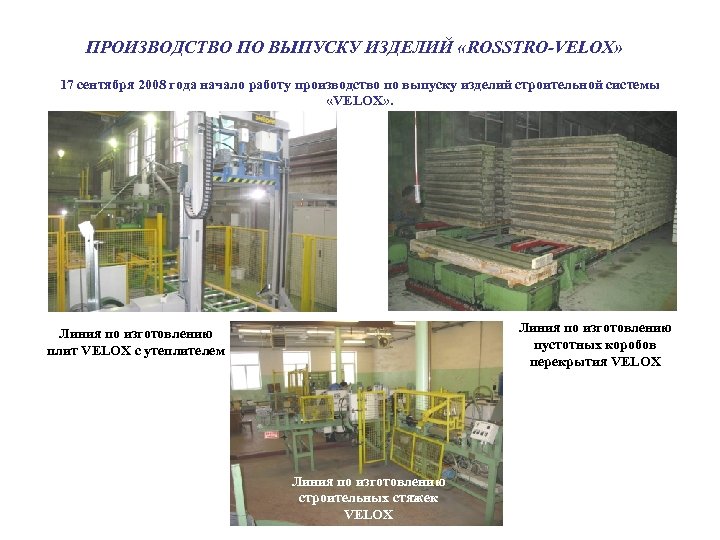

ПРОИЗВОДСТВО ПО ВЫПУСКУ ИЗДЕЛИЙ «ROSSTRO-VELOX» 17 сентября 2008 года начало работу производство по выпуску изделий строительной системы «VELOX» . Линия по изготовлению пустотных коробов перекрытия VELOX Линия по изготовлению плит VELOX с утеплителем Линия по изготовлению строительных стяжек VELOX
ТРЕТИЙ ЗАВОД «ROSSTRO-VELOX» В сентябре 2009 года группа «РОССТРО» в г. Кингисепп ввела в эксплуатацию третий завод «ROSSTRO-VELOX V–III» . Третий завод стал самой совершенной модельюобразцом современного производства щепоцементных плит «VELOX» с исчерпывающим лицензию ассортиментом продукции и максимальной производительностью. Показатели по заводу «ROSSTRO-VELOX V–III» Инвестиции составили более 12 млн. евро. Срок строительства завода – 9 месяцев. Проектная мощность производства – 1, 1 млн. плит в год. Площадь главного производственного корпуса - 1300 кв. м. Площадь вспомогательных производств – 1900 кв. м.

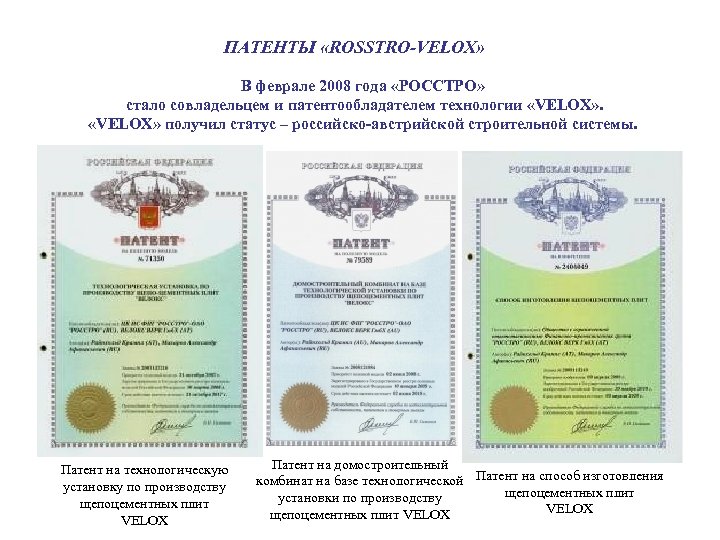

ПАТЕНТЫ «ROSSTRO-VELOX» В феврале 2008 года «РОССТРО» стало совладельцем и патентообладателем технологии «VELOX» получил статус – российско-австрийской строительной системы. Патент на технологическую установку по производству щепоцементных плит VELOX Патент на домостроительный комбинат на базе технологической Патент на способ изготовления щепоцементных плит установки по производству VELOX щепоцементных плит VELOX

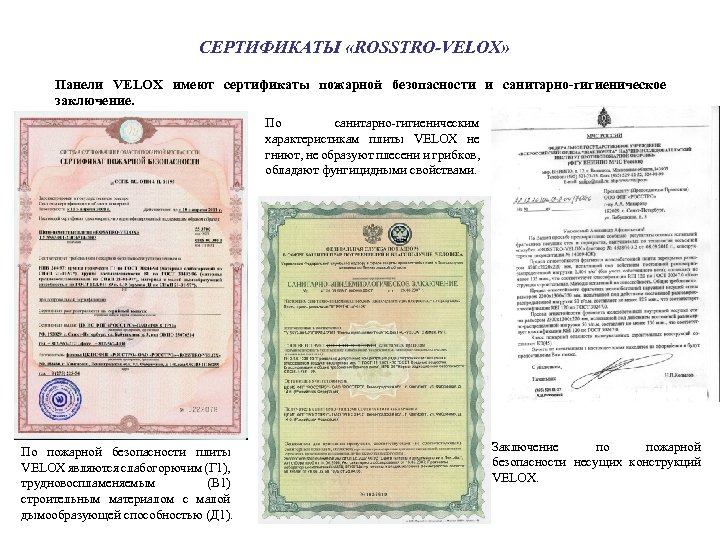

СЕРТИФИКАТЫ «ROSSTRO-VELOX» Панели VELOX имеют сертификаты пожарной безопасности и санитарно-гигиеническое заключение. По санитарно-гигиеническим характеристикам плиты VELOX не гниют, не образуют плесени и грибков, обладают фунгицидными свойствами. По пожарной безопасности плиты VELOX являются слабогорючим (Г 1), трудновоспламеняемым (В 1) строительным материалом с малой дымообразующей способностью (Д 1). Заключение по пожарной безопасности несущих конструкций VELOX.

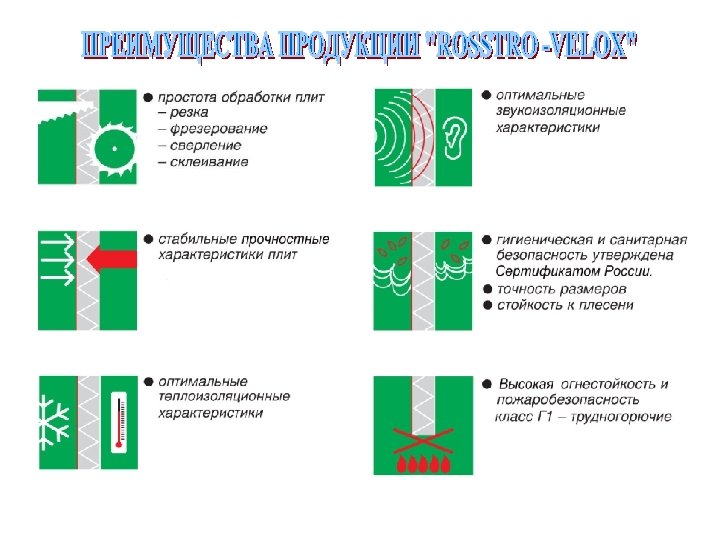

СТРОИТЕЛЬНАЯ СИСТЕМА «ROSSTRO-VELOX» : ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ Øэнергосберегающие дома Øэкология и безопасность Øбыстрое возведение капитальных зданий Øуникальная многослойная конструкция Øэкономичная эксплуатация зданий Øвысокое качество и гарантии Øвысокие противопожарные характеристики Øвысокая звукоизоляция стен и перекрытий Øминимум техники при строительстве Øпростая сборка конструкций Øминимум рабочей силы Øневысокие затраты на возведение

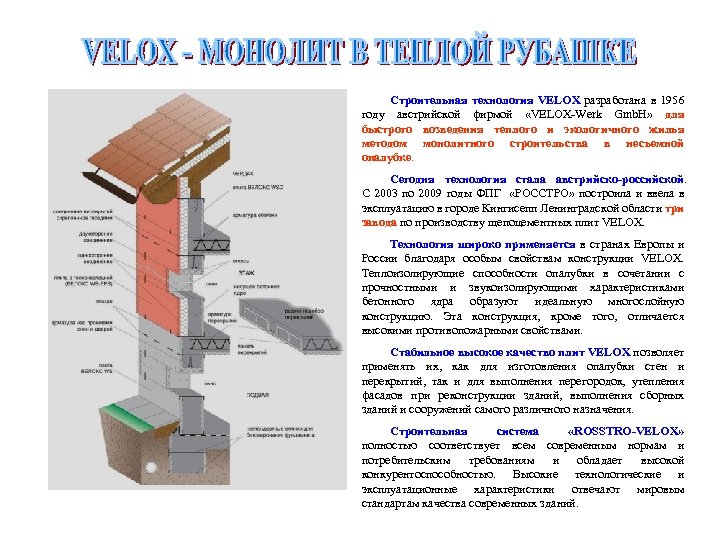

Строительная технология VELOX разработана в 1956 году австрийской фирмой «VELOX-Werk Gmb. H» для быстрого возведения теплого и экологичного жилья методом монолитного строительства в несъемной опалубке. Сегодня технология стала австрийско-российской. С 2003 по 2009 годы ФПГ «РОССТРО» построила и ввела в эксплуатацию в городе Кингисепп Ленинградской области три завода по производству щепоцементных плит VELOX. Технология широко применяется в странах Европы и России благодаря особым свойствам конструкции VELOX. Теплоизолирующие способности опалубки в сочетании с прочностными и звукоизолирующими характеристиками бетонного ядра образуют идеальную многослойную конструкцию. Эта конструкция, кроме того, отличается высокими противопожарными свойствами. Стабильное высокое качество плит VELOX позволяет применять их, как для изготовления опалубки стен и перекрытий, так и для выполнения перегородок, утепления фасадов при реконструкции зданий, выполнения сборных зданий и сооружений самого различного назначения. Строительная система «ROSSTRO-VELOX» полностью соответствует всем современным нормам и потребительским требованиям и обладает высокой конкурентоспособностью. Высокие технологические и эксплуатационные характеристики отвечают мировым стандартам качества современных зданий.

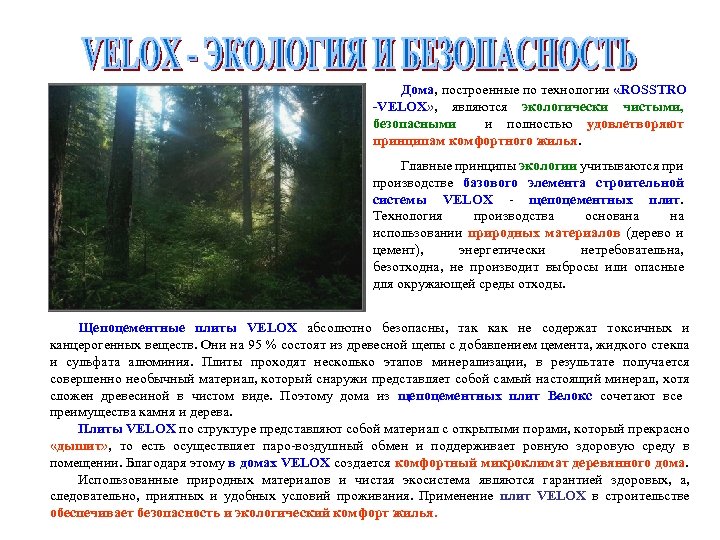

Дома, построенные по технологии «ROSSTRO -VELOX» , являются экологически чистыми, безопасными и полностью удовлетворяют принципам комфортного жилья. Главные принципы экологии учитываются при производстве базового элемента строительной системы VELOX - щепоцементных плит. Технология производства основана на использовании природных материалов (дерево и цемент), энергетически нетребовательна, безотходна, не производит выбросы или опасные для окружающей среды отходы. Щепоцементные плиты VELOX абсолютно безопасны, так как не содержат токсичных и канцерогенных веществ. Они на 95 % состоят из древесной щепы с добавлением цемента, жидкого стекла и сульфата алюминия. Плиты проходят несколько этапов минерализации, в результате получается совершенно необычный материал, который снаружи представляет собой самый настоящий минерал, хотя сложен древесиной в чистом виде. Поэтому дома из щепоцементных плит Велокс сочетают все преимущества камня и дерева. Плиты VELOX по структуре представляют собой материал с открытыми порами, который прекрасно «дышит» , то есть осуществляет паро-воздушный обмен и поддерживает ровную здоровую среду в помещении. Благодаря этому в домах VELOX создается комфортный микроклимат деревянного дома. Использованные природных материалов и чистая экосистема являются гарантией здоровых, а, следовательно, приятных и удобных условий проживания. Применение плит VELOX в строительстве обеспечивает безопасность и экологический комфорт жилья.

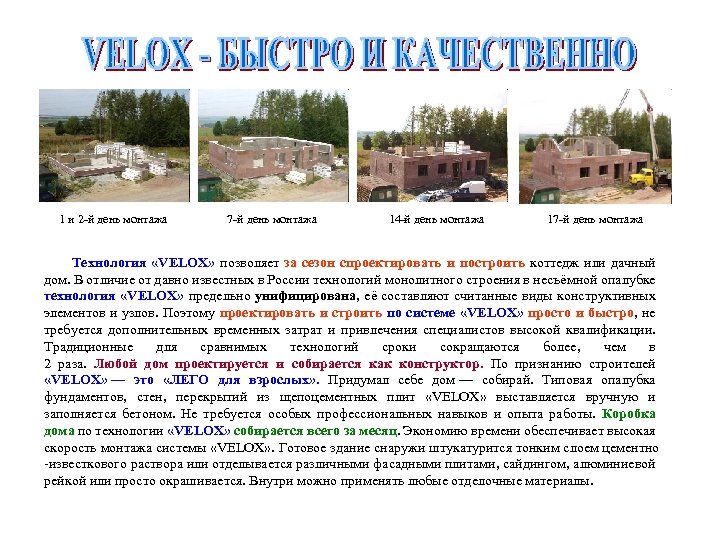

1 и 2 -й день монтажа 7 -й день монтажа 14 -й день монтажа 17 -й день монтажа Технология «VELOX» позволяет за сезон спроектировать и построить коттедж или дачный дом. В отличие от давно известных в России технологий монолитного строения в несъёмной опалубке технология «VELOX» предельно унифицирована, её составляют считанные виды конструктивных элементов и узлов. Поэтому проектировать и строить по системе «VELOX» просто и быстро, не требуется дополнительных временных затрат и привлечения специалистов высокой квалификации. Традиционные для сравнимых технологий сроки сокращаются более, чем в 2 раза. Любой дом проектируется и собирается как конструктор. По признанию строителей «VELOX» — это «ЛЕГО для взрослых» . Придумал себе дом — собирай. Типовая опалубка фундаментов, стен, перекрытий из щепоцементных плит «VELOX» выставляется вручную и заполняется бетоном. Не требуется особых профессиональных навыков и опыта работы. Коробка дома по технологии «VELOX» собирается всего за месяц. Экономию времени обеспечивает высокая скорость монтажа системы «VELOX» . Готовое здание снаружи штукатурится тонким слоем цементно -известкового раствора или отделывается различными фасадными плитами, сайдингом, алюминиевой рейкой или просто окрашивается. Внутри можно применять любые отделочные материалы.

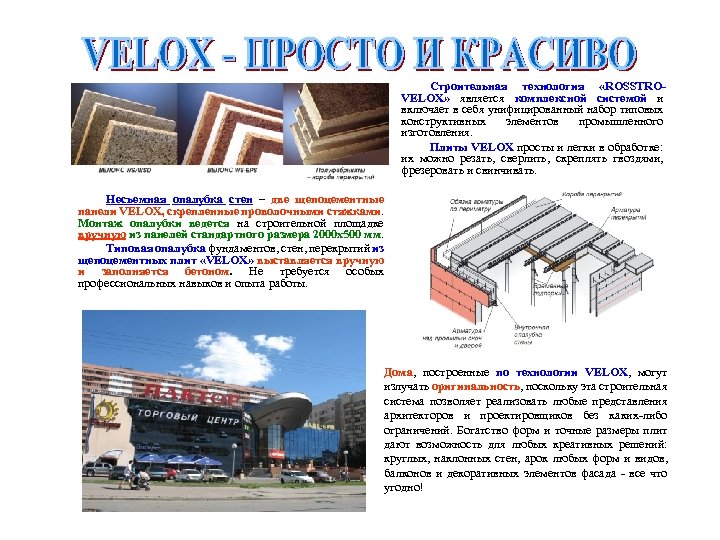

Строительная технология «ROSSTROVELOX» является комплексной системой и включает в себя унифицированный набор типовых конструктивных элементов промышленного изготовления. Плиты VELOX просты и легки в обработке: их можно резать, сверлить, скреплять гвоздями, фрезеровать и свинчивать. Несъемная опалубка стен – две щепоцементные панели VELOX, скрепленные проволочными стяжками. Монтаж опалубки ведется на строительной площадке вручную из панелей стандартного размера 2000 х500 мм. Типовая опалубка фундаментов, стен, перекрытий из щепоцементных плит «VELOX» выставляется вручную и заполняется бетоном. Не требуется особых профессиональных навыков и опыта работы. Дома, построенные по технологии VELOX, могут излучать оригинальность, поскольку эта строительная система позволяет реализовать любые представления архитекторов и проектировщиков без каких-либо ограничений. Богатство форм и точные размеры плит дают возможность для любых креативных решений: круглых, наклонных стен, арок любых форм и видов, балконов и декоративных элементов фасада - все что угодно!

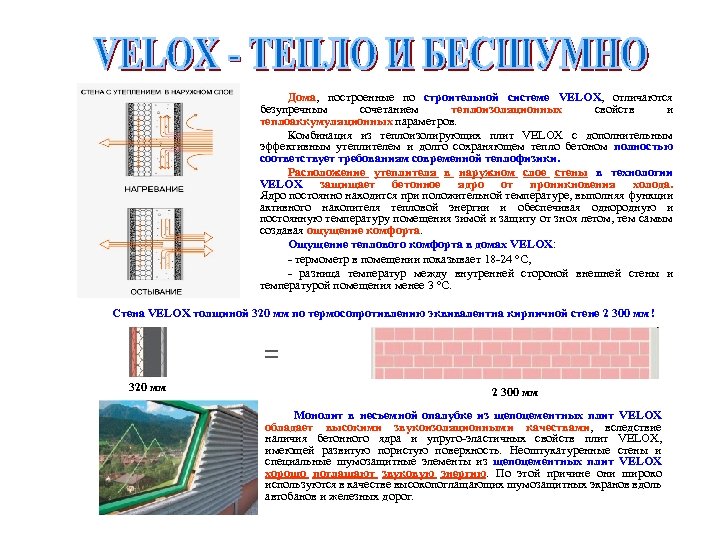

Дома, построенные по строительной системе VELOX, отличаются безупречным сочетанием теплоизоляционных свойств и теплоаккумуляционных параметров. Комбинация из теплоизолирующих плит VELOX с дополнительным эффективным утеплителем и долго сохраняющем тепло бетоном полностью соответствует требованиям современной теплофизики. Расположение утеплителя в наружном слое стены в технологии VELOX защищает бетонное ядро от проникновения холода. Ядро постоянно находится при положительной температуре, выполняя функции активного накопителя тепловой энергии и обеспечивая однородную и постоянную температуру помещения зимой и защиту от зноя летом, тем самым создавая ощущение комфорта. Ощущение теплового комфорта в домах VELOX: - термометр в помещении показывает 18 -24 °C, - разница температур между внутренней стороной внешней стены и температурой помещения менее 3 °C. Стена VELOX толщиной 320 мм по термосопротивлению эквивалентна кирпичной стене 2 300 мм ! 320 мм = 2 300 мм Монолит в несъемной опалубке из щепоцементных плит VELOX обладает высокими звукоизоляционными качествами, вследствие наличия бетонного ядра и упруго-эластичных свойств плит VELOX, имеющей развитую пористую поверхность. Неоштукатуренные стены и специальные шумозащитные элементы из щепоцементных плит VELOX хорошо поглащают звуковую энергию. По этой причине они широко используются в качестве высокопоглащающих шумозащитных экранов вдоль автобанов и железных дорог.

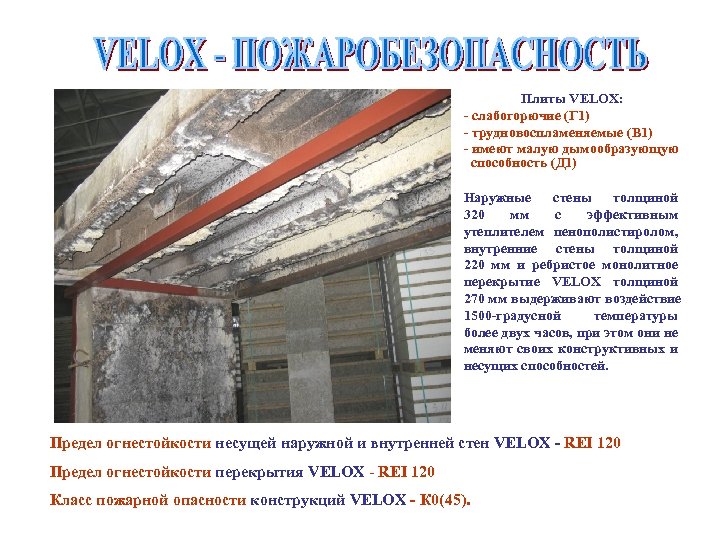

Плиты VELOX: - слабогорючие (Г 1) - трудновоспламеняемые (В 1) - имеют малую дымообразующую способность (Д 1) Наружные стены толщиной 320 мм с эффективным утеплителем пенополистиролом, внутренние стены толщиной 220 мм и ребристое монолитное перекрытие VELOX толщиной 270 мм выдерживают воздействие 1500 -градусной температуры более двух часов, при этом они не меняют своих конструктивных и несущих способностей. Предел огнестойкости несущей наружной и внутренней стен VELOX - REI 120 Предел огнестойкости перекрытия VELOX - REI 120 Класс пожарной опасности конструкций VELOX - К 0(45).

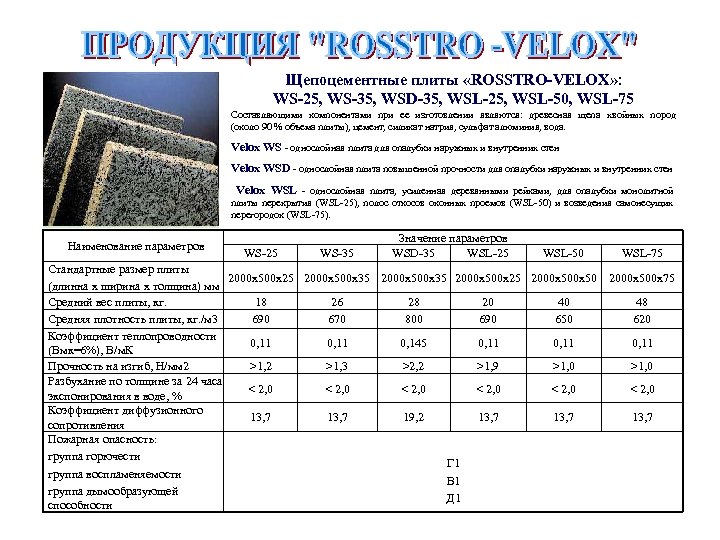

Щепоцементные плиты «ROSSTRO-VELOX» : WS-25, WS-35, WSD-35, WSL-25, WSL-50, WSL-75 Составляющими компонентами при ее изготовлении являются: древесная щепа хвойных пород (около 90 % объема плиты), цемент, силикат натрия, сульфат алюминия, вода. Velox WS - однослойная плита для опалубки наружных и внутренних стен Velox WSD - однослойная плита повышенной прочности для опалубки наружных и внутренних стен Velox WSL - однослойная плита, усиленная деревянными рейками, для опалубки монолитной плиты перекрытия (WSL-25), полос откосов оконных проемов (WSL-50) и возведения самонесущих перегородок (WSL-75). Наименование параметров WS-25 WS-35 Значение параметров WSD-35 WSL-25 WSL-50 Стандартные размер плиты 2000 х500 х25 2000 х500 х35 2000 х500 х25 2000 х50 (длинна х ширина х толщина) мм Средний вес плиты, кг. 18 26 28 20 40 Средняя плотность плиты, кг. /м 3 690 670 800 690 650 Коэффициент теплопроводности 0, 11 0, 145 0, 11 (Вмк=6%), В/м. К Прочность на изгиб, Н/мм 2 >1, 3 >2, 2 >1, 9 >1, 0 Разбухание по толщине за 24 часа < 2, 0 < 2, 0 экспонирования в воде, % Коэффициент диффузионного 13, 7 19, 2 13, 7 сопротивления Пожарная опасность: группа горючести Г 1 группа воспламеняемости В 1 группа дымообразующей Д 1 способности WSL-75 2000 х500 х75 48 620 0, 11 >1, 0 < 2, 0 13, 7

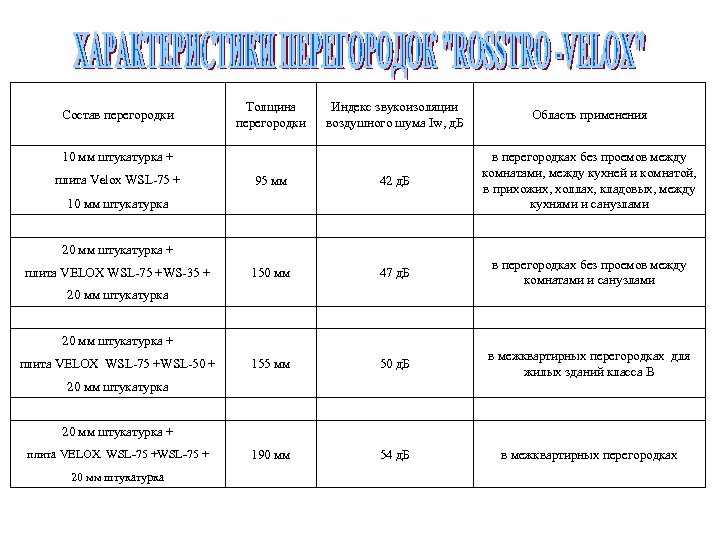

Состав перегородки Толщина перегородки Индекс звукоизоляции воздушного шума Iw, д. Б Область применения 95 мм 42 д. Б в перегородках без проемов между комнатами, между кухней и комнатой, в прихожих, холлах, кладовых, между кухнями и санузлами 150 мм 47 д. Б в перегородках без проемов между комнатами и санузлами 155 мм 50 д. Б в межквартирных перегородках для жилых зданий класса В 190 мм 54 д. Б в межквартирных перегородках 10 мм штукатурка + плита Velox WSL-75 + 10 мм штукатурка 20 мм штукатурка + плита VELOX WSL-75 +WS-35 + 20 мм штукатурка + плита VELOX WSL-75 +WSL-50 + 20 мм штукатурка + плита VELOX WSL-75 + 20 мм штукатурка
Двухслойные щепоцементные плиты «ROSSTRO-VELOX» : WS EPS Двухслойные изоляционные плиты, состоящие из плиты VELOX WS и наклеенного на цементном растворе эффективного утеплителя. Защита утеплителя снаружи конструкции плитой VELOX WS существенно повышает противопожарные характеристики стен. Физико-механические характеристики Единицы измерения Значение параметров Стандартный размер плиты (длина х ширина) Толщина плит мм 2000 х 500 75, 85, 135, 155, 185, 235 Средний вес плиты кг. 30 Коэффициент теплопроводности плиты (Вмк=6%) В/м. К 0, 11 Коэффициент теплопроводности пенополистирола (Вмк=6%) В/м. К < 0, 042 Прочность на изгиб Н/мм 2 >0, 14 Прочность на разрыв Н/мм 2 >0, 04 д. Б 18 - 20 - 50 Наименование параметров Индекс изоляции воздушного шума Коэффициент диффузионного сопротивления Описание продукции и ее назначение для использования Двухслойные изоляционные плиты VELOX WS EPS используются в опалубке наружных стен с повышенными требованиями к теплоизоляции

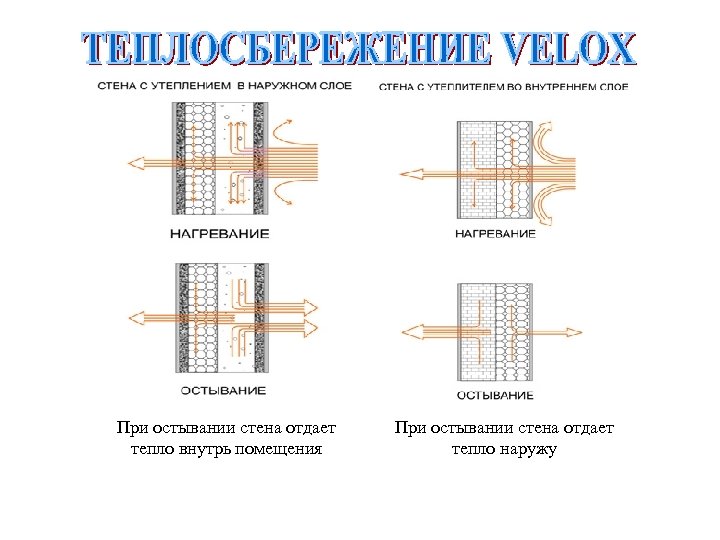

При остывании стена отдает тепло внутрь помещения При остывании стена отдает тепло наружу

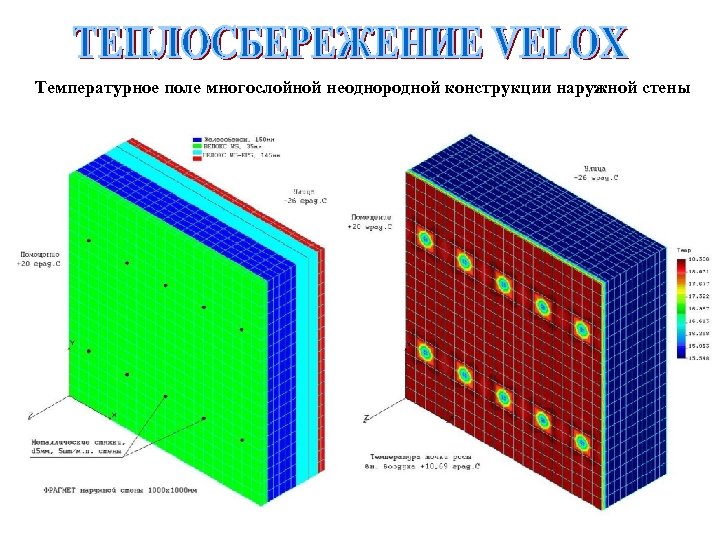

Температурное поле многослойной неоднородной конструкции наружной стены
ПОКАЗАТЕЛИ ТЕПЛОСОПРОТИВЛЕНИЯ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ, ВЫПОЛНЕННЫХ ПО СТРОИТЕЛЬНОЙ СИСТЕМЕ "ROSSTRO-VELOX" WS EPS-75 WS EPS-85 WS EPS-135 WS EPS-155 WS EPS-185 WS EPS-235 Наружный слой ограждающей конструкции в системе "ROSSTRO-VELOX" Наружная плита, Velox WS, мм 25 35 35 35 Утеплитель - пенополистирол, мм 50 50 100 120 150 200 Монолитный железобетон, мм 150 150 150 Внутренняя плита Velox WS, мм 35 35 35 ТОЛЩИНА СТЕНЫ, мм 260 270 320 340 370 420 1, 412 1, 489 2, 708 3, 196 3, 928 5, 147 1, 913 1, 990 3, 209 3, 697 4, 429 5, 648 Коэффициент теплосопротивления наружной плиты Velox WS с утеплителем, м 2°С/Вт Коэффициент теплосопротивления наружной ограждающей конструкции, м 2°С/Вт Область применения Для зданий с невысокими нормальными требованиями по условиями теплоизоляции эксплуатации Для зданий с комфортными повышенными высокими условиями требованиями по эксплуатации теплоизоляции

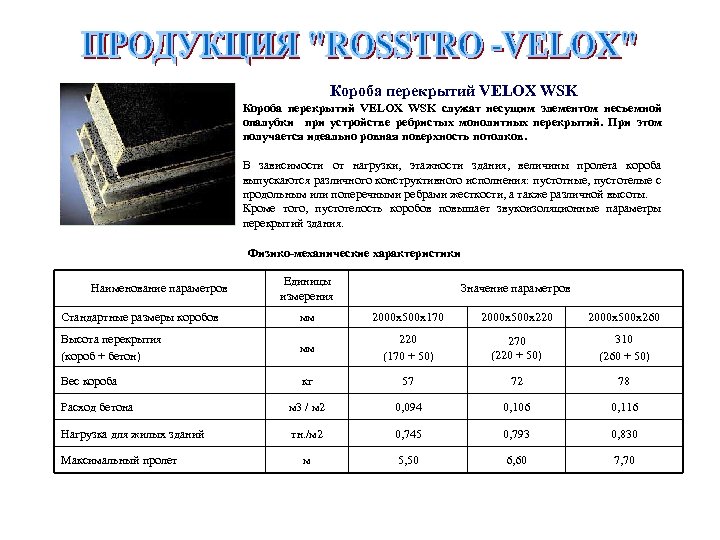

Короба перекрытий VELOX WSK служат несущим элементом несъемной опалубки при устройстве ребристых монолитных перекрытий. При этом получается идеально ровная поверхность потолков. В зависимости от нагрузки, этажности здания, величины пролета короба выпускаются различного конструктивного исполнения: пустотные, пустотелые с продольным или поперечными ребрами жесткости, а также различной высоты. Кроме того, пустотелость коробов повышает звукоизоляционные параметры перекрытий здания. Физико-механические характеристики Наименование параметров Единицы измерения Значение параметров Стандартные размеры коробов мм 2000 х500 х170 2000 х500 х220 2000 х500 х260 Высота перекрытия (короб + бетон) мм 220 (170 + 50) 270 (220 + 50) 310 (260 + 50) Вес короба кг 57 72 78 Расход бетона м 3 / м 2 0, 094 0, 106 0, 116 Нагрузка для жилых зданий тн. /м 2 0, 745 0, 793 0, 830 м 5, 50 6, 60 7, 70 Максимальный пролет

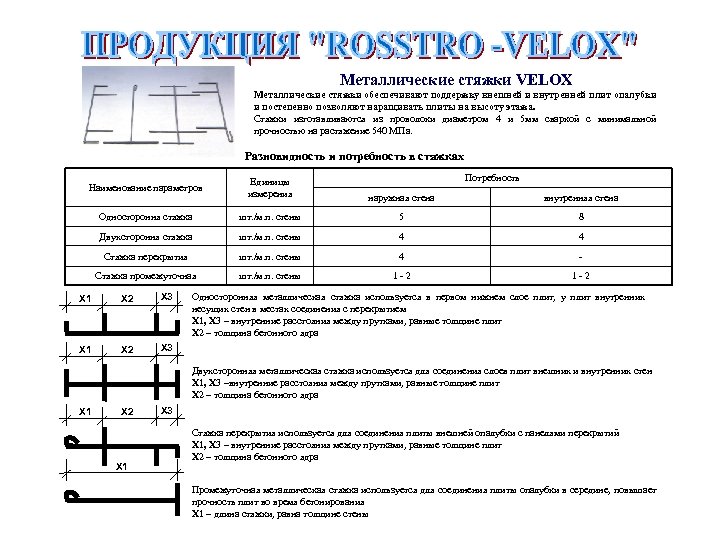

Металлические стяжки VELOX Металлические стяжки обеспечивают поддержку внешней и внутренней плит опалубки и постепенно позволяют наращивать плиты на высоту этажа. Стяжки изготавливаются из проволоки диаметром 4 и 5 мм сваркой с минимальной прочностью на растяжение 540 МПа. Разновидность и потребность в стяжках Потребность Наименование параметров Единицы измерения наружная стена внутренняя стена Одностороння стяжка шт. /м. п. стены 5 8 Двухстороння стяжка шт. /м. п. стены 4 4 Стяжка перекрытия шт. /м. п. стены 4 - Стяжка промежуточная шт. /м. п. стены 1 - 2 Х 1 Х 2 Х 3 Односторонняя металлическая стяжка используется в первом нижнем слое плит, у плит внутренних несущих стен в местах соединения с перекрытием Х 1, Х 3 – внутренние расстояния между прутками, равные толщине плит Х 2 – толщина бетонного ядра Двухсторонняя металлическая стяжка используется для соединения слоев плит внешних и внутренних стен Х 1, Х 3 –внутренние расстояния между прутками, равные толщине плит Х 2 – толщина бетонного ядра Х 1 Х 2 Х 1 Х 3 Стяжка перекрытия используется для соединения плиты внешней опалубки с панелями перекрытий Х 1, Х 3 – внутренние расстояния между прутками, равные толщине плит Х 2 – толщина бетонного ядра Промежуточная металлическая стяжка используется для соединения плиты опалубки в середине, повышает прочность плит во время бетонирования Х 1 – длина стяжки, равна толщине стены

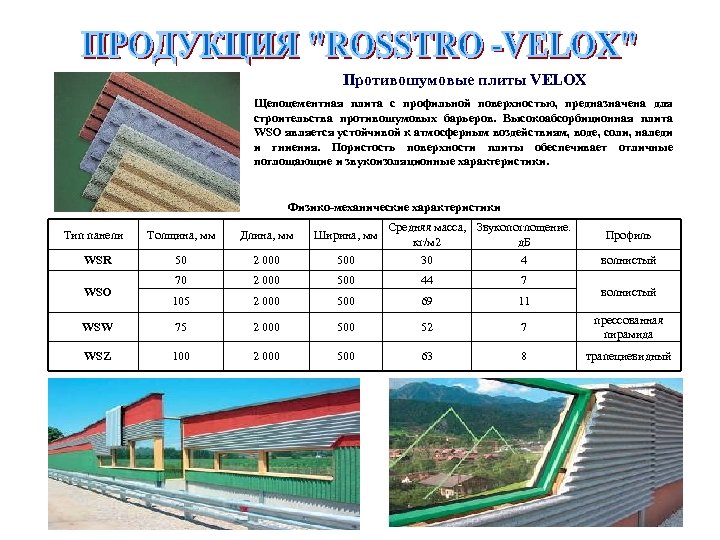

Противошумовые плиты VELOX Щепоцементная плита с профильной поверхностью, предназначена для строительства противошумовых барьеров. Высокоабсорбиционная плита WSO является устойчивой к атмосферным воздействиям, воде, соли, наледи и гниения. Пористость поверхности плиты обеспечивает отличные поглощающие и звукоизоляционные характеристики. Физико-механические характеристики Тип панели Средняя масса, Звукопоглощение. кг/м 2 д. Б Толщина, мм Длина, мм Ширина, мм 50 2 000 500 30 4 70 2 000 500 44 7 105 2 000 500 69 11 WSW 75 2 000 52 7 прессованная пирамида WSZ 100 2 000 500 63 8 трапециевидный WSR WSO Профиль волнистый

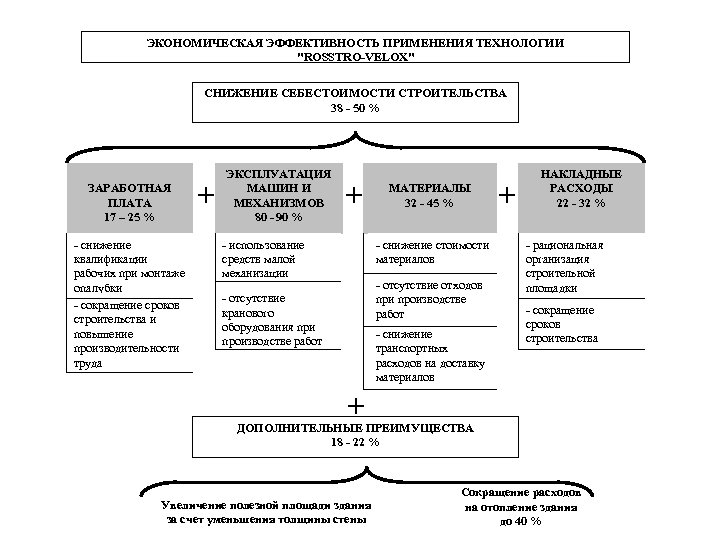

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ТЕХНОЛОГИИ "ROSSTRO-VELOX" СНИЖЕНИЕ СЕБЕСТОИМОСТИ СТРОИТЕЛЬСТВА 38 - 50 % ЗАРАБОТНАЯ ПЛАТА 17 – 25 % - снижение квалификации рабочих при монтаже опалубки - сокращение сроков строительства и повышение производительности труда + ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ 80 - 90 % + - использование средств малой механизации МАТЕРИАЛЫ 32 - 45 % - снижение стоимости материалов - отсутствие отходов при производстве работ - отсутствие кранового оборудования при производстве работ - снижение транспортных расходов на доставку материалов + НАКЛАДНЫЕ РАСХОДЫ 22 - 32 % - рациональная организация строительной площадки - сокращение сроков строительства + ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА 18 - 22 % Увеличение полезной площади здания за счет уменьшения толщины стены Сокращение расходов на отопление здания до 40 %

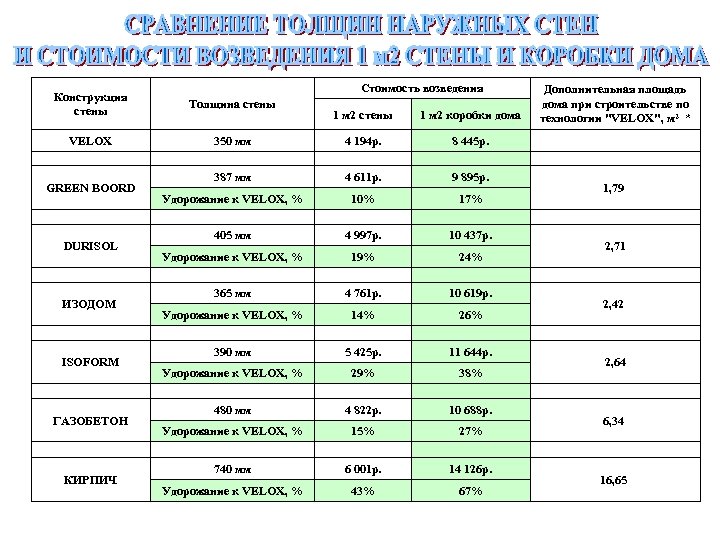

Стоимость возведения 1 м 2 стены 1 м 2 коробки дома Дополнительная площадь дома при строительстве по технологии "VELOX", м 2 * 350 мм 4 194 р. 8 445 р. 387 мм 4 611 р. 9 895 р. Удорожание к VELOX, % 10% 17% 405 мм 4 997 р. 10 437 р. Удорожание к VELOX, % 19% 24% 365 мм 4 761 р. 10 619 р. Удорожание к VELOX, % 14% 26% 390 мм 5 425 р. 11 644 р. Удорожание к VELOX, % 29% 38% 480 мм 4 822 р. 10 688 р. Удорожание к VELOX, % 15% 27% 740 мм 6 001 р. 14 126 р. Удорожание к VELOX, % 43% 67% Конструкция стены Толщина стены VELOX GREEN BOORD DURISOL ИЗОДОМ ISOFORM ГАЗОБЕТОН КИРПИЧ 1, 79 2, 71 2, 42 2, 64 6, 34 16, 65

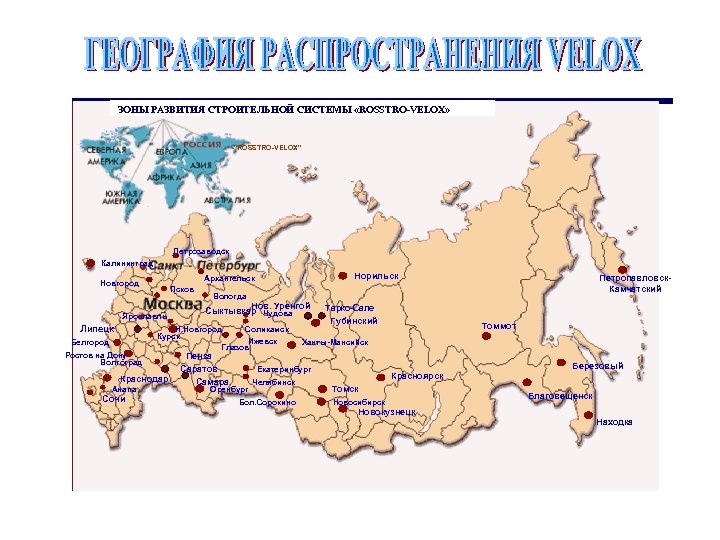

ЗОНЫ РАЗВИТИЯ СТРОИТЕЛЬНОЙ СИСТЕМЫ «ROSSTRO-VELOX» -"ROSSTRO-VELOX" Петрозаводск Калининград Псков Ярославль Липецк Белгород Ростов на Дону Волгоград Сочи Петропавловск. Камчатский Вологда Нов. Уренгой Сыктывкар Чудова Н. Новгород Соликамск Курск Ижевск Глазов Краснодар Анапа Норильск Архангельск Новгород Пенза Саратов Самара Тарко-Сале Губинский Ханты-Мансийск Екатеринбург Оренбург Челябинск Бол. Сорокино Томмот Ноябрьск Красноярск Томск Новосибирск Новокузнецк Березовый Благовещенск Находка

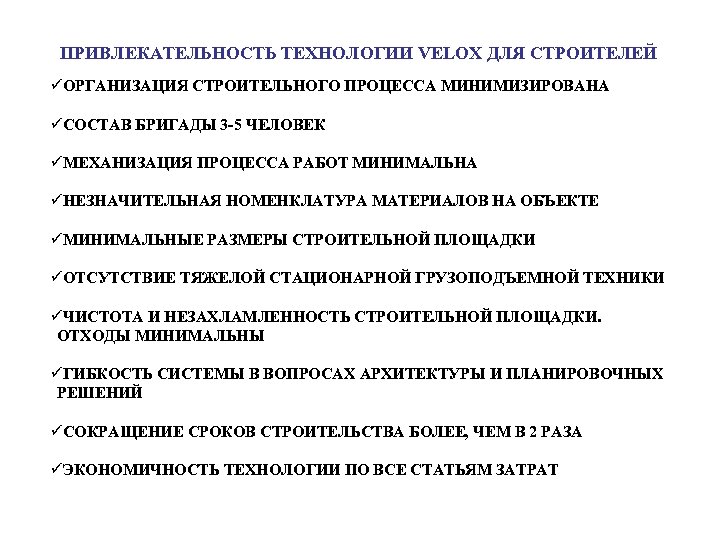

ПРИВЛЕКАТЕЛЬНОСТЬ ТЕХНОЛОГИИ VELOX ДЛЯ СТРОИТЕЛЕЙ üОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА МИНИМИЗИРОВАНА üСОСТАВ БРИГАДЫ 3 -5 ЧЕЛОВЕК üМЕХАНИЗАЦИЯ ПРОЦЕССА РАБОТ МИНИМАЛЬНА üНЕЗНАЧИТЕЛЬНАЯ НОМЕНКЛАТУРА МАТЕРИАЛОВ НА ОБЪЕКТЕ üМИНИМАЛЬНЫЕ РАЗМЕРЫ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ üОТСУТСТВИЕ ТЯЖЕЛОЙ СТАЦИОНАРНОЙ ГРУЗОПОДЪЕМНОЙ ТЕХНИКИ üЧИСТОТА И НЕЗАХЛАМЛЕННОСТЬ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ. ОТХОДЫ МИНИМАЛЬНЫ üГИБКОСТЬ СИСТЕМЫ В ВОПРОСАХ АРХИТЕКТУРЫ И ПЛАНИРОВОЧНЫХ РЕШЕНИЙ üСОКРАЩЕНИЕ СРОКОВ СТРОИТЕЛЬСТВА БОЛЕЕ, ЧЕМ В 2 РАЗА üЭКОНОМИЧНОСТЬ ТЕХНОЛОГИИ ПО ВСЕ СТАТЬЯМ ЗАТРАТ
РЕКОМЕНДАЦИИ ПО ОБУСТРОЙСТВУ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ Правильное оборудование и машины на стройплощадке обеспечивают профессиональную, точную и безошибочную работу. Перечень необходимого инструмента на стройплощадке: ● циркулярная пила диаметром диска более 60 см и рабочим столом длиной 2 м; ● ручная пила более 800 мм длины; ● электрическая ручная пила с двигателем 1 600 Вт с диаметром диска не менее 20 см; ● электродрель с удлинителем; ● сверла диаметром 12 мм, длиной 350 мм ● плотничные молотки; ● монтажные лестницы; ● уровень, длиной 2 м; ● вибратор с головкой до 40 мм; ● рулетка; ● стойки и доски для монтажа потолков; ● гвозди длиной 63/2, 5 мм; ● деревянные клинья для выравнивания плит и стоек ● мapкep – шнур.

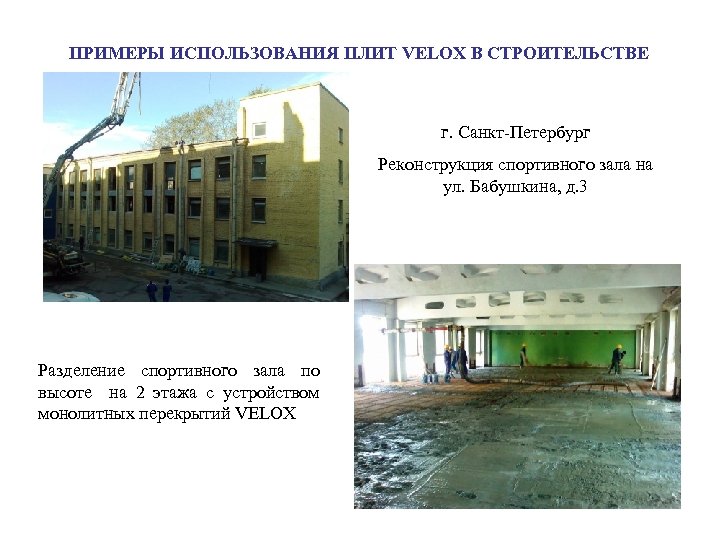

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ г. Санкт-Петербург Реконструкция спортивного зала на ул. Бабушкина, д. 3 Разделение спортивного зала по высоте на 2 этажа с устройством монолитных перекрытий VELOX

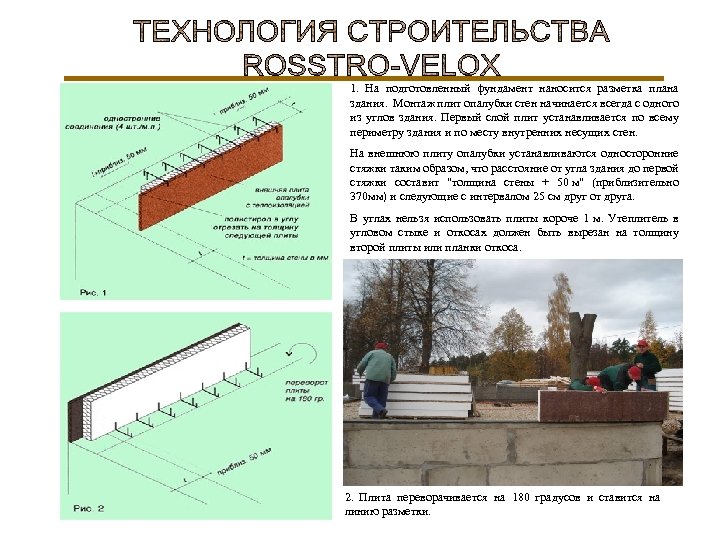

1. На подготовленный фундамент наносится разметка плана здания. Монтаж плит опалубки стен начинается всегда с одного из углов здания. Первый слой плит устанавливается по всему периметру здания и по месту внутренних несущих стен. На внешнюю плиту опалубки устанавливаются односторонние стяжки таким образом, что расстояние от угла здания до первой стяжки составит "толщина стены + 50 м" (приблизительно 370 мм) и следующие с интервалом 25 см друг от друга. В углах нельзя использовать плиты короче 1 м. Утеплитель в угловом стыке и откосах должен быть вырезан на толщину второй плиты или планки откоса. 2. Плита переворачивается на 180 градусов и ставится на линию разметки.

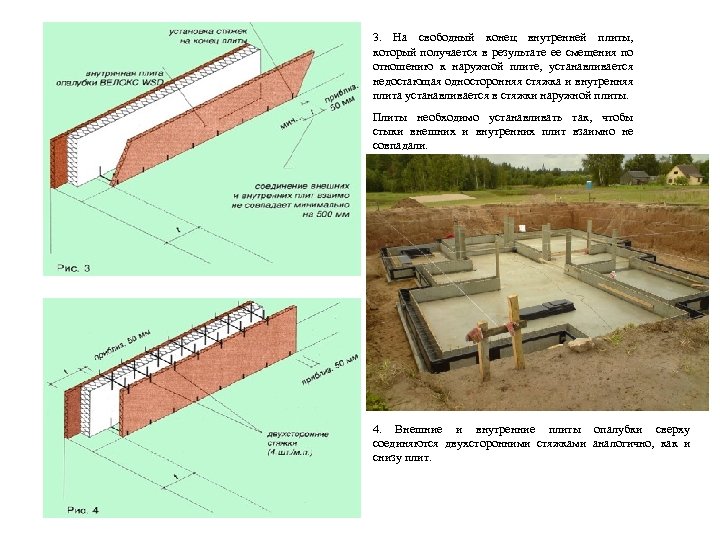

3. На свободный конец внутренней плиты, который получается в результате ее смещения по отношению к наружной плите, устанавливается недостающая односторонняя стяжка и внутренняя плита устанавливается в стяжки наружной плиты. Плиты необходимо устанавливать так, чтобы стыки внешних и внутренних плит взаимно не совпадали. 4. Внешние и внутренние плиты опалубки сверху соединяются двухсторонними стяжками аналогично, как и снизу плит.

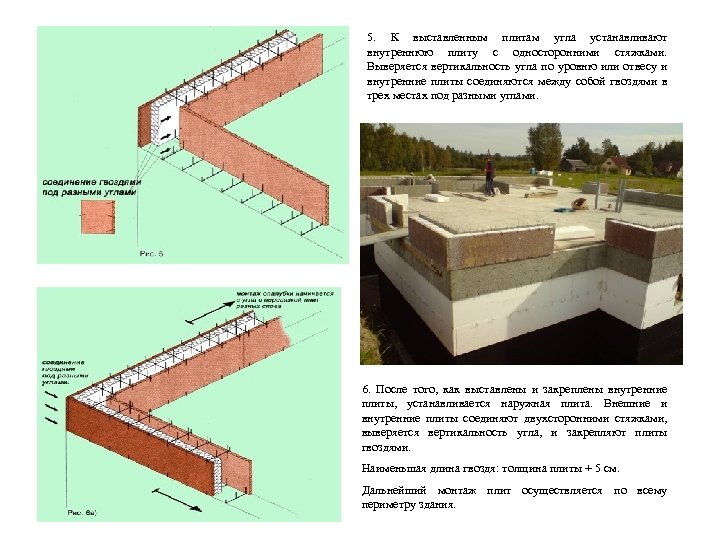

5. К выставленным плитам угла устанавливают внутреннюю плиту с односторонними стяжками. Выверяется вертикальность угла по уровню или отвесу и внутренние плиты соединяются между собой гвоздями в трех местах под разными углами. 6. После того, как выставлены и закреплены внутренние плиты, устанавливается наружная плита. Внешние и внутренние плиты соединяют двухсторонними стяжками, выверяется вертикальность угла, и закрепляют плиты гвоздями. Наименьшая длина гвоздя: толщина плиты + 5 см. Дальнейший монтаж плит осуществляется по всему периметру здания.

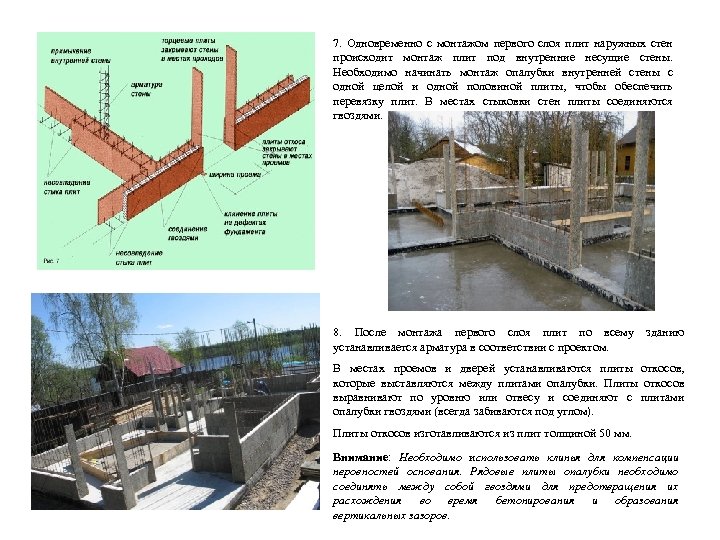

7. Одновременно с монтажом первого слоя плит наружных стен происходит монтаж плит под внутренние несущие стены. Необходимо начинать монтаж опалубки внутренней стены с одной целой и одной половиной плиты, чтобы обеспечить перевязку плит. В местах стыковки стен плиты соединяются гвоздями. 8. После монтажа первого слоя плит по всему зданию устанавливается арматура в соответствии с проектом. В местах проемов и дверей устанавливаются плиты откосов, которые выставляются между плитами опалубки. Плиты откосов выравнивают по уровню или отвесу и соединяют с плитами опалубки гвоздями (всегда забиваются под углом). Плиты откосов изготавливаются из плит толщиной 50 мм. Внимание: Необходимо использовать клинья для компенсации неровностей основания. Рядовые плиты опалубки необходимо соединять между собой гвоздями для предотвращения их расхождения во время бетонирования и образования вертикальных зазоров.

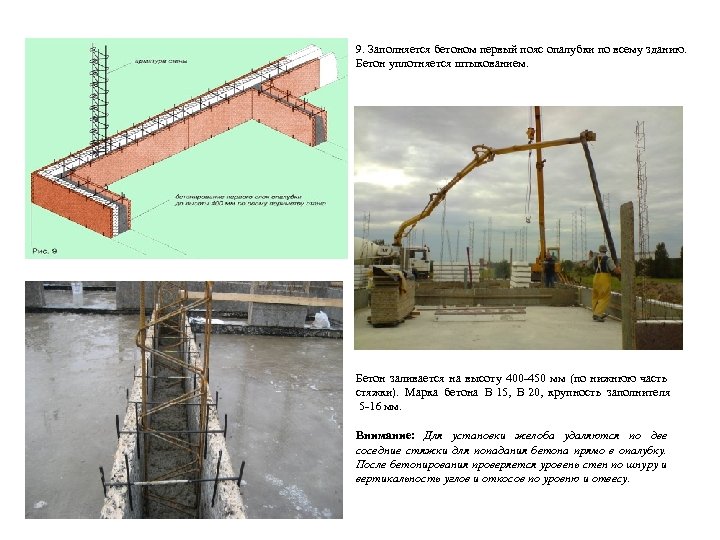

9. Заполняется бетоном первый пояс опалубки по всему зданию. Бетон уплотняется штыкованием. Бетон заливается на высоту 400 -450 мм (по нижнюю часть стяжки). Марка бетона В 15, В 20, крупность заполнителя 5 -16 мм. Внимание: Для установки желоба удаляются по две соседние стяжки для попадания бетона прямо в опалубку. После бетонирования проверяется уровень стен по шнуру и вертикальность углов и откосов по уровню и отвесу.
10. При укладке второго и следующего рядов вертикальные стыки плит опалубки должны быть смещены относительно друга на расстояние не менее 25 см. Горизонтальные швы между слоями плит должны быть ровные на толщину стяжки, а вертикальные не иметь щелей. При использовании плит Velox необходимо во 2 -м и 3 м слоях использовать промежуточные стяжки, которые увеличивают прочность опалубки на момент бетонирования. В одном слое используется 1 – 2 шт. на 1 погонный метр. 11. В углах необходимо обеспечить перевязку плит по высоте.

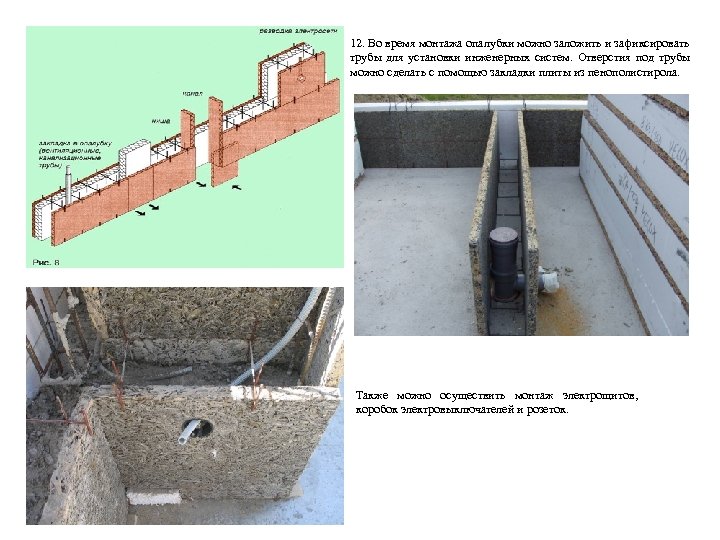

12. Во время монтажа опалубки можно заложить и зафиксировать трубы для установки инженерных систем. Отверстия под трубы можно сделать с помощью закладки плиты из пенополистирола. Также можно осуществить монтаж электрощитов, коробок электровыключателей и розеток.

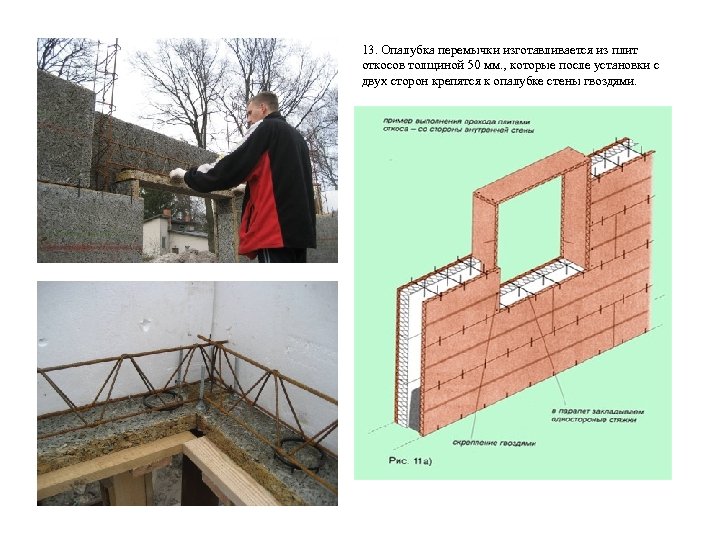

13. Опалубка перемычки изготавливается из плит откосов толщиной 50 мм. , которые после установки с двух сторон крепятся к опалубке стены гвоздями.

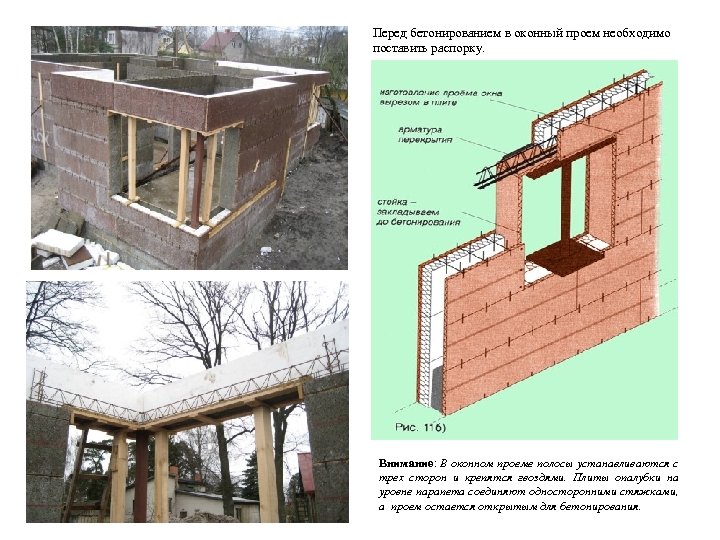

Перед бетонированием в оконный проем необходимо поставить распорку. Внимание: В оконном проеме полосы устанавливаются с трех сторон и крепятся гвоздями. Плиты опалубки на уровне парапета соединяют односторонними стяжками, а проем остается открытым для бетонирования.

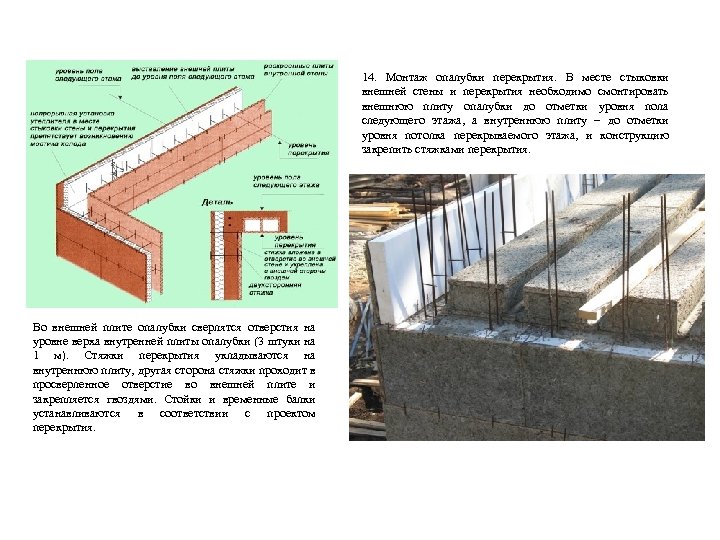

14. Монтаж опалубки перекрытия. В месте стыковки внешней стены и перекрытия необходимо смонтировать внешнюю плиту опалубки до отметки уровня пола следующего этажа, а внутреннюю плиту – до отметки уровня потолка перекрываемого этажа, и конструкцию закрепить стяжками перекрытия. Во внешней плите опалубки сверлятся отверстия на уровне верха внутренней плиты опалубки (3 штуки на 1 м). Стяжки перекрытия укладываются на внутреннюю плиту, другая сторона стяжки проходит в просверленное отверстие во внешней плите и закрепляется гвоздями. Стойки и временные балки устанавливаются в соответствии с проектом перекрытия.

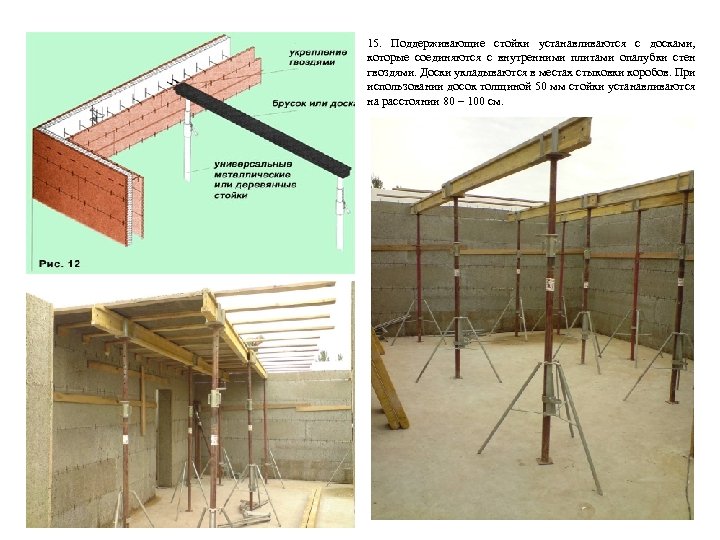

15. Поддерживающие стойки устанавливаются с досками, которые соединяются с внутренними плитами опалубки стен гвоздями. Доски укладываются в местах стыковки коробов. При использовании досок толщиной 50 мм стойки устанавливаются на расстоянии 80 – 100 см.

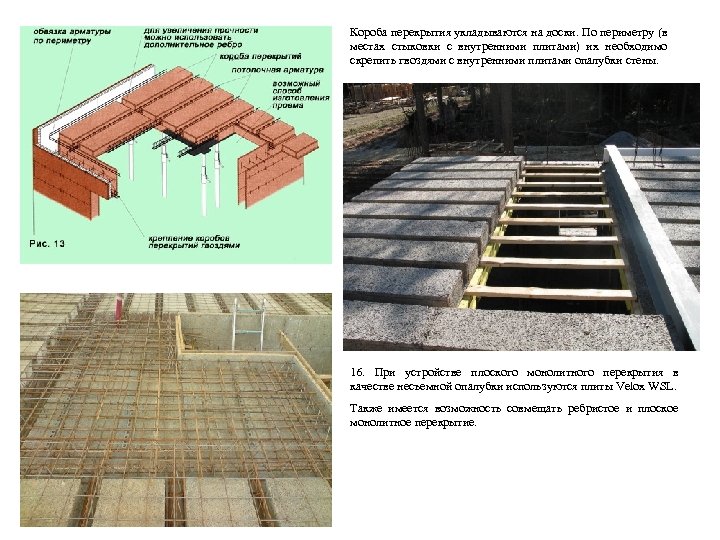

Короба перекрытия укладываются на доски. По периметру (в местах стыковки с внутренними плитами) их необходимо скрепить гвоздями с внутренними плитами опалубки стены. 16. При устройстве плоского монолитного перекрытия в качестве несъемной опалубки используются плиты Velox WSL. Также имеется возможность совмещать ребристое и плоское монолитное перекрытие.

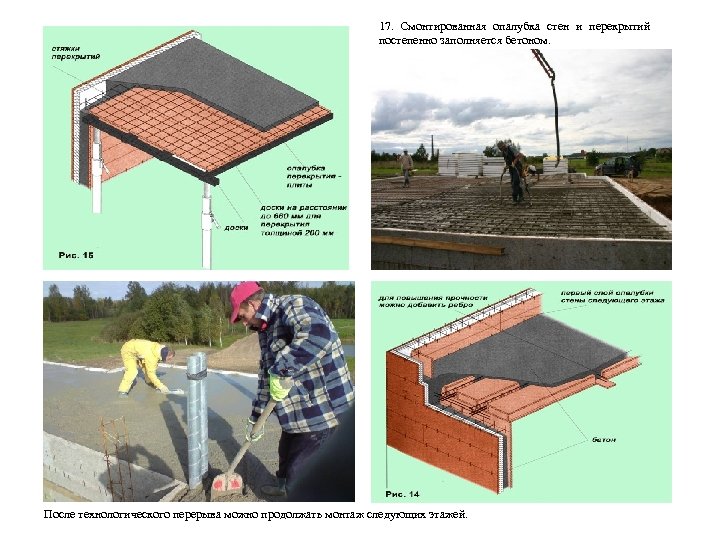

17. Смонтированная опалубка стен и перекрытий постепенно заполняется бетоном. После технологического перерыва можно продолжать монтаж следующих этажей.

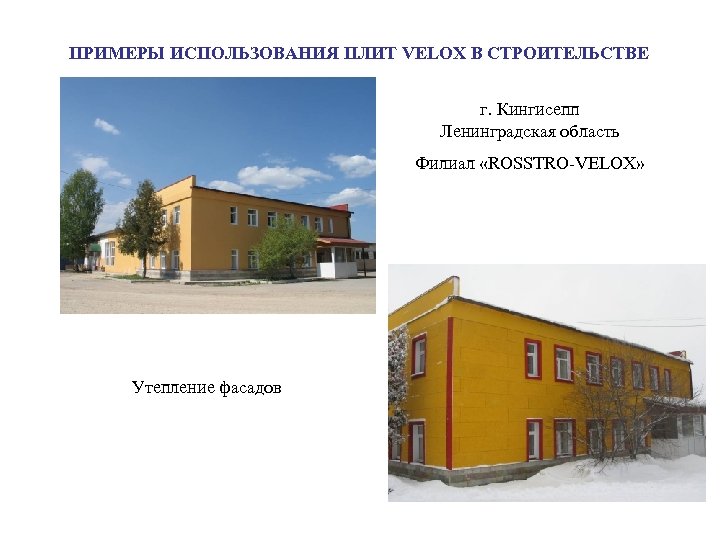

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ г. Кингисепп Ленинградская область Филиал «ROSSTRO-VELOX» Утепление фасадов

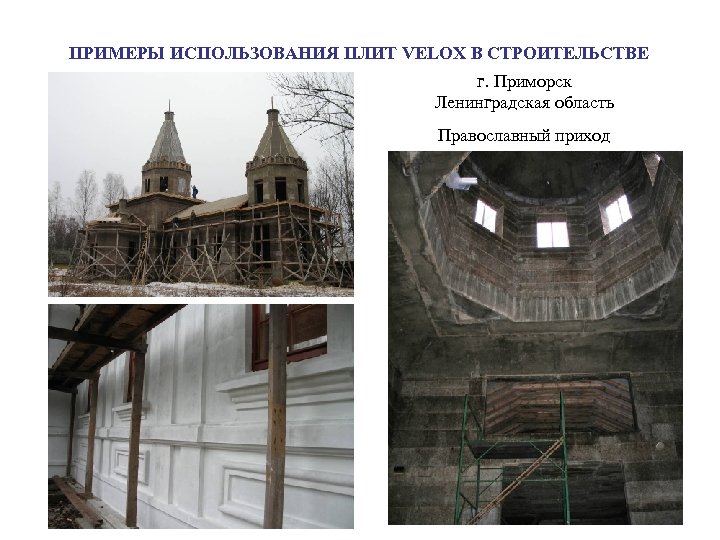

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ г. Приморск Ленинградская область Православный приход

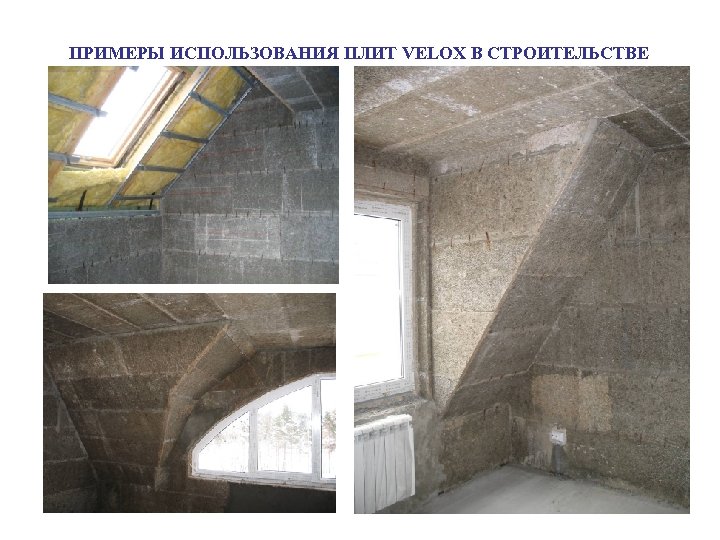

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ

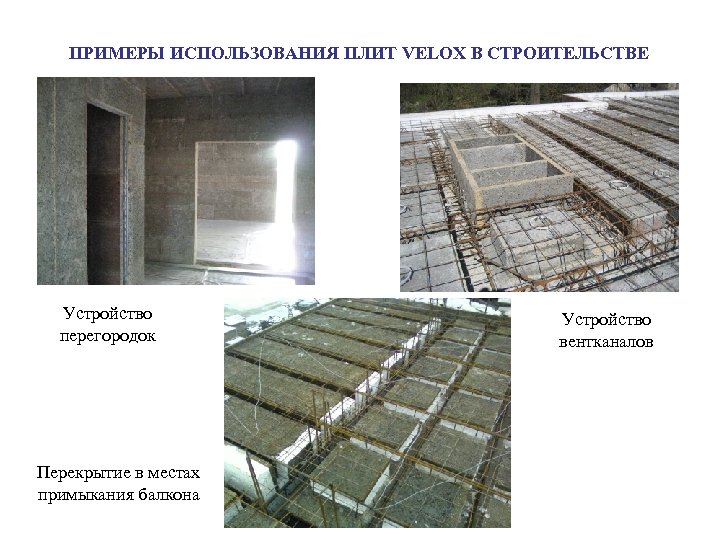

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ Устройство перегородок Перекрытие в местах примыкания балкона Устройство вентканалов

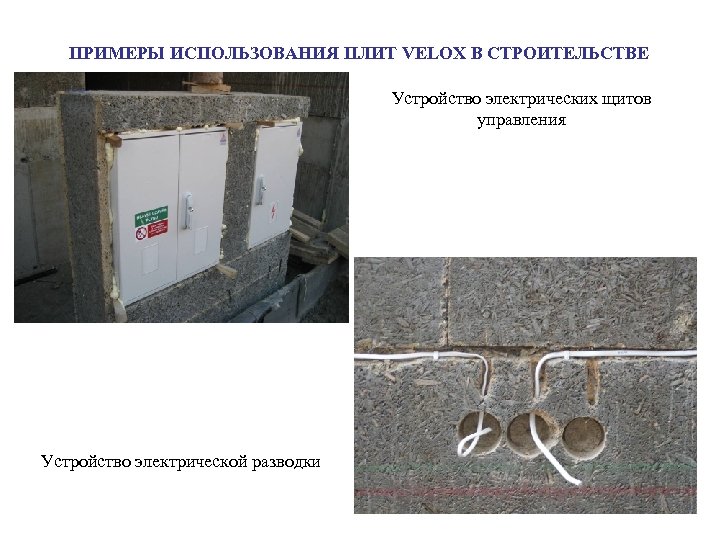

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ Устройство электрических щитов управления Устройство электрической разводки

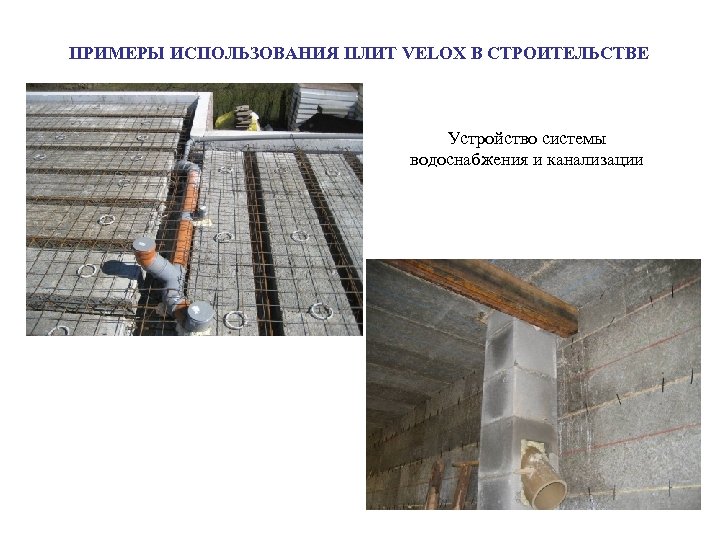

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЛИТ VELOX В СТРОИТЕЛЬСТВЕ Устройство системы водоснабжения и канализации
