ОБЩЕГЕОГРАФИЧЕСКИЕ КАРТЫ ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ -отображение местности всех

ОБЩЕГЕОГРАФИЧЕСКИЕ КАРТЫ

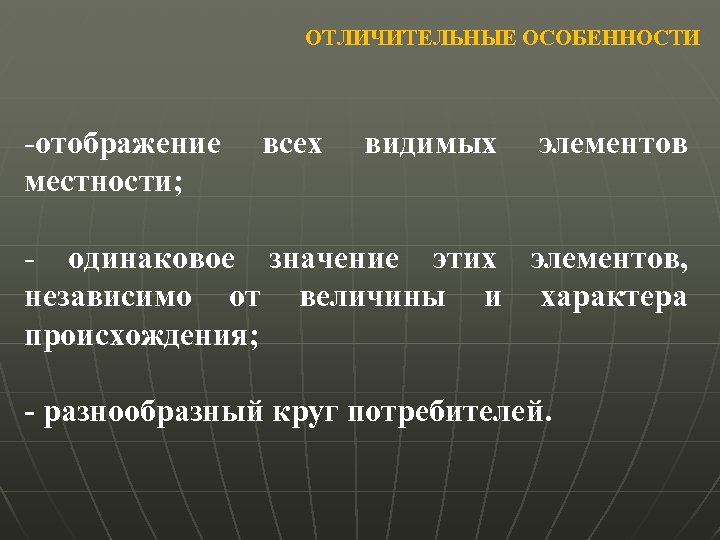

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ -отображение местности; всех видимых элементов - одинаковое значение этих элементов, независимо от величины и характера происхождения; - разнообразный круг потребителей.

КАРТЫ СРЕДНИХ ВЕКОВ

КАРТЫ КОРПУСА ВОЕННЫХ ТОПОГРАФОВ 10 верст в 1 дюйме

МАСШТАБЫ n 1: 5 000 и крупнее – планы 1: 10 000 – 1: 100 000 – крупномасштабные 1: 200 000 – 1: 1 000 – среднемасштабные n мельче 1: 1 000 – мелкомасштабные n n Крупные и средние масштабы 1: 5 000 1: 10 000 1: 25 000 1: 50 000 1: 100 000 1: 200 000 1: 300 000 1: 500 000 1: 1 000 Мелкие масштабы 1: 1 500 000 1: 2 500 000 1: 4 000 1: 5 000 1: 8 000 1: 10 000 1: 15 000 и т. д.

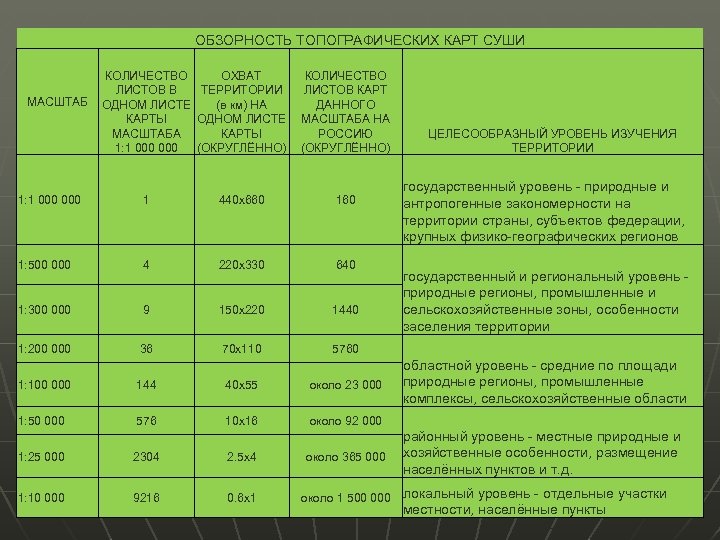

ОБЗОРНОСТЬ ТОПОГРАФИЧЕСКИХ КАРТ СУШИ МАСШТАБ КОЛИЧЕСТВО ОХВАТ ЛИСТОВ В ТЕРРИТОРИИ ОДНОМ ЛИСТЕ (в км) НА КАРТЫ ОДНОМ ЛИСТЕ МАСШТАБА КАРТЫ 1: 1 000 (ОКРУГЛЁННО) КОЛИЧЕСТВО ЛИСТОВ КАРТ ДАННОГО МАСШТАБА НА РОССИЮ (ОКРУГЛЁННО) 1: 1 000 1 440 х660 1: 500 000 4 220 х330 640 1: 300 000 9 150 х220 1440 1: 200 000 36 70 х110 ЦЕЛЕСООБРАЗНЫЙ УРОВЕНЬ ИЗУЧЕНИЯ ТЕРРИТОРИИ государственный уровень - природные и антропогенные закономерности на территории страны, субъектов федерации, крупных физико-географических регионов 5760 1: 100 000 144 40 х55 около 23 000 1: 50 000 576 10 х16 около 92 000 1: 25 000 2304 2. 5 х4 около 365 000 1: 10 000 9216 0. 6 х1 около 1 500 000 государственный и региональный уровень природные регионы, промышленные и сельскохозяйственные зоны, особенности заселения территории областной уровень - средние по площади природные регионы, промышленные комплексы, сельскохозяйственные области районный уровень - местные природные и хозяйственные особенности, размещение населённых пунктов и т. д. локальный уровень - отдельные участки местности, населённые пункты

ГРАФИЧЕСКИЕ ВОЗМОЖНОСТИ МАСШТАБОВ КАРТ МАСШТАБ СООТВЕТСТВИЕ ОТРЕЗКА В 1 мм И ПЛОЩАДИ В 1 мм² КАРТЫ ЛИНИИ И ПЛОЩАДИ НА МЕСТНОСТИ 1: 25 000 25 м и 625 м² 1: 100 000 100 м и 10 000 м² 1: 1 000 1 км и 1 км² 1: 2 500 000 2, 5 км и 6, 25 км² 1: 5 000 5 км и 25 км²

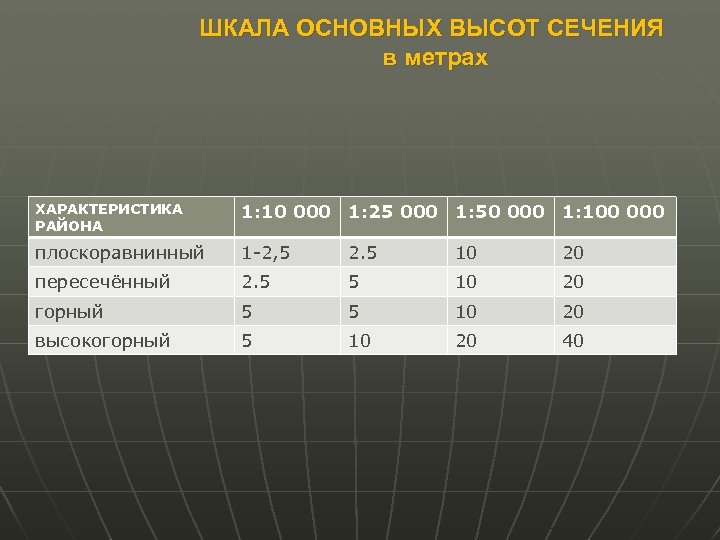

ШКАЛА ОСНОВНЫХ ВЫСОТ СЕЧЕНИЯ в метрах ХАРАКТЕРИСТИКА РАЙОНА 1: 10 000 1: 25 000 1: 50 000 1: 100 000 плоскоравнинный 1 -2, 5 2. 5 10 20 пересечённый 2. 5 5 10 20 горный 5 5 10 20 высокогорный 5 10 20 40

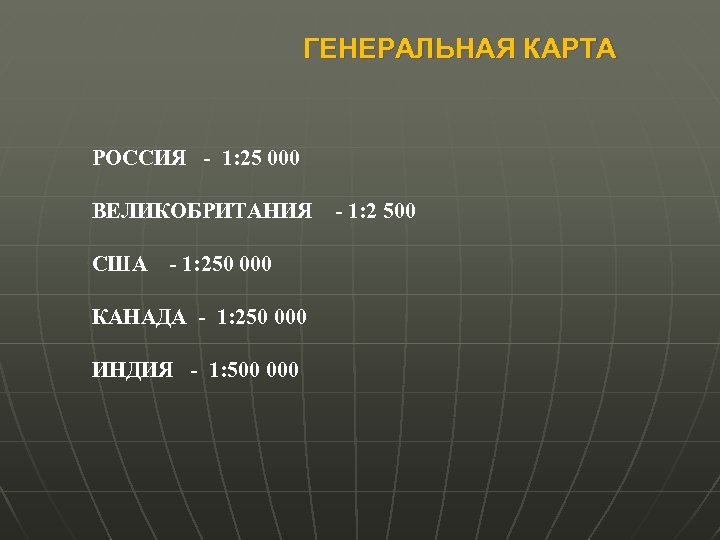

ГЕНЕРАЛЬНАЯ КАРТА РОССИЯ - 1: 25 000 ВЕЛИКОБРИТАНИЯ США - 1: 250 000 КАНАДА - 1: 250 000 ИНДИЯ - 1: 500 000 - 1: 2 500

КЛАССИФИКАЦИЯ ОБЩЕГЕОГРАФИЧЕСКИХ КАРТ общегеографические карты крупно- и среднемасштабные топографические карты суши морские навигационные карты шельфа мелкомасштабные научносправочные учебные переходные к тематическим специального назначения

n n n n ОРГАНИЗАЦИЯ КАРТОГРАФИРОВАНИЯ РОССИИ Федеральная служба геодезии и картографии (Роскартография) - Федеральная служба государственной регистрации кадастра и картографии (Росреестр). - редакционно-технические отделы; - инспекции госгеонадзора; - ЦНИИГАи. К; - ЦКГФ; - аэрогеодезические предприятия; - картографические фабрики; - центр геоинформатики. ВТУ ГШ ВСР; ЦКП ВМФ РФ; Госцентр «Природа» ; Землеустроительные организации; Частные картографические фирмы.

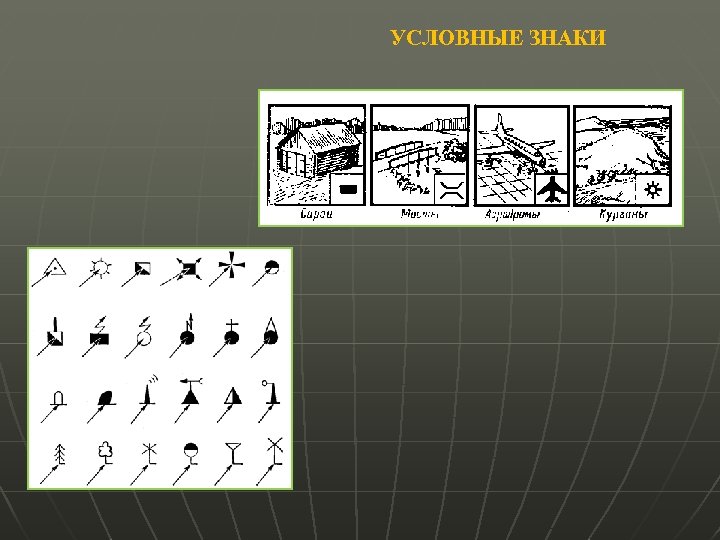

УСЛОВНЫЕ ЗНАКИ

КАРТЫ РАЗЛИЧНЫХ ГОСУДАРСТВ

ПОПУЛЯРНЫЕ ИЗДАНИЯ

ТОПОГРАФИЧЕСКИЕ КАРТЫ масштаб 1: 200 000 масштаб 1: 300 000

ТОПОГРАФИЧЕСКИЕ КАРТЫ масштаб 1: 200 000

ТОПОГРАФИЧЕСКИЕ КАРТЫ масштаб 1: 500 000

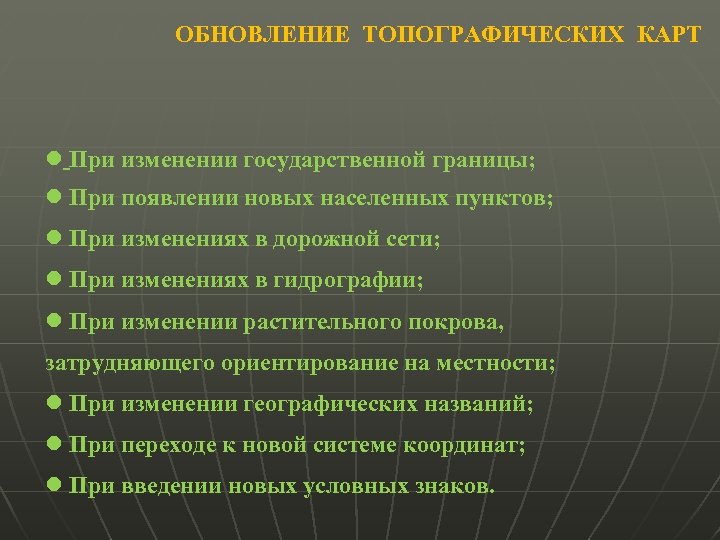

ОБНОВЛЕНИЕ ТОПОГРАФИЧЕСКИХ КАРТ При изменении государственной границы; При появлении новых населенных пунктов; При изменениях в дорожной сети; При изменениях в гидрографии; При изменении растительного покрова, затрудняющего ориентирование на местности; При изменении географических названий; При переходе к новой системе координат; При введении новых условных знаков.

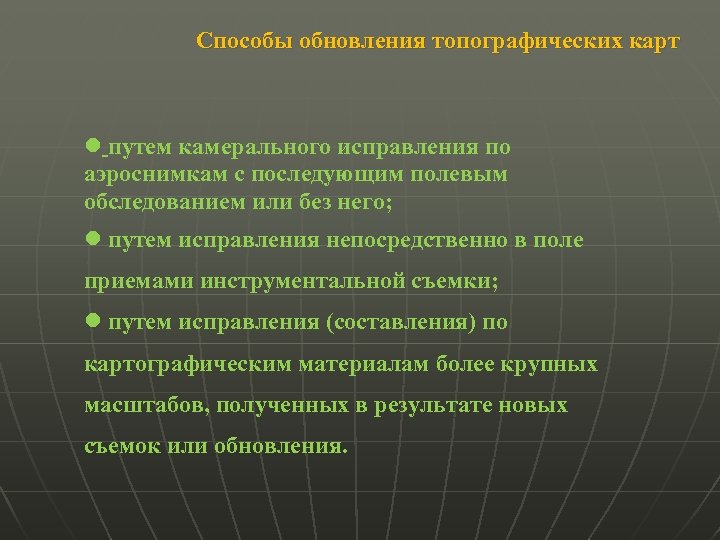

Способы обновления топографических карт путем камерального исправления по аэроснимкам с последующим полевым обследованием или без него; путем исправления непосредственно в поле приемами инструментальной cъемки; путем исправления (составления) по картографическим материалам более крупных масштабов, полученных в результате новых съемок или обновления.

КАРТА МАСШТАБА 1: 1 000

КАРТА МАСШТАБА 1: 1 000 РАЗНЫХ СТРАН

МЕЖДУНАРОДНАЯ КАРТА МИРА МАСШТАБА 1: 2 500 000

СПРАВОЧНАЯ КАРТА СССР МАСШТАБА 1: 2 500 000

Фрагмент гипсометрической карты из атласа Азиатской России, 1914 г. масштаб 1: 12 600 000 автор - Шокальский

методика n n n n густая переломная шкала, выделяющая перегибы местности (геотектоника); изучение форм рельефа (геоморфологическое районирование и построение орографической схемы); отработка типичных образцов рисовки рельефа; порядок проведения составительских работ (ведущие горизонтали, значимые точки – по геоморфологическим районам); рисунок элементарных форм; графические составительские приёмы: сглаживание заострение, сближение – разведение, исключение – утрирование и пр. ; цветовая шкала; переход от системы горизонталей к условным обозначениям.

Гипсометрическая карта Европейской части СССР 1930 -1940 гг. , масштаб 1: 1 500 000, авторы - Гунбина, Борзов, Спиридонов - составление в промежуточном масштабе: совмещение топографических карт в горизонталях с картами масштаба 1: 420 000 в штрихах; - предварительное геоморфологическое районирование.

Гипсометрическая карта СССР масштаб 1: 2 500 000, 1947 г. , под редакцией И. П. Заруцкой n n n основной источник – карта масштаба 1: 1 000; геоморфологическое районирование К. Маркова; научное обоснование шкалы высот.

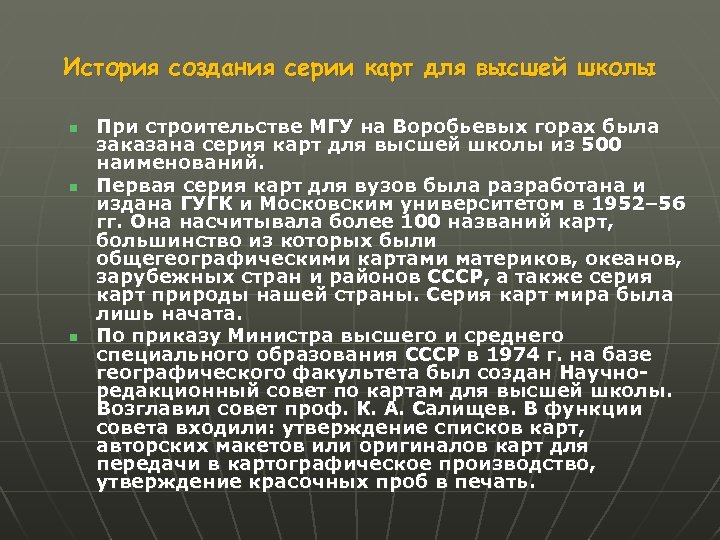

История создания серии карт для высшей школы n n n При строительстве МГУ на Воробьевых горах была заказана серия карт для высшей школы из 500 наименований. Первая серия карт для вузов была разработана и издана ГУГК и Московским университетом в 1952– 56 гг. Она насчитывала более 100 названий карт, большинство из которых были общегеографическими картами материков, океанов, зарубежных стран и районов СССР, а также серия карт природы нашей страны. Серия карт мира была лишь начата. По приказу Министра высшего и среднего специального образования СССР в 1974 г. на базе географического факультета был создан Научноредакционный совет по картам для высшей школы. Возглавил совет проф. К. А. Салищев. В функции совета входили: утверждение списков карт, авторских макетов или оригиналов карт для передачи в картографическое производство, утверждение красочных проб в печать.

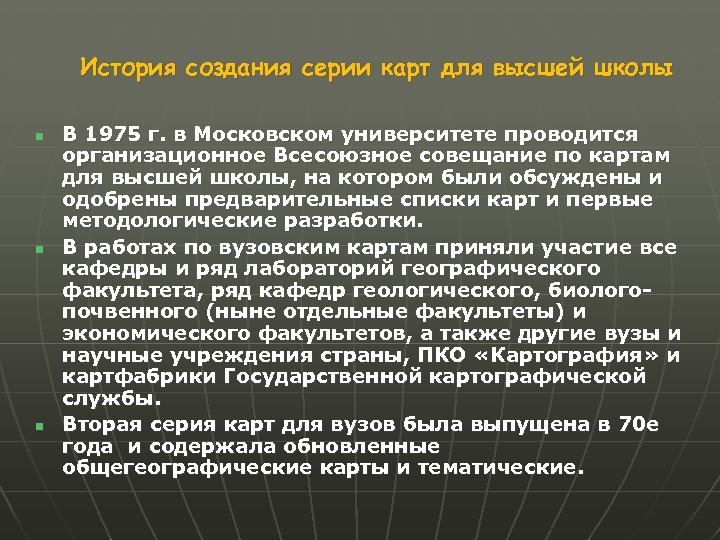

История создания серии карт для высшей школы n n n В 1975 г. в Московском университете проводится организационное Всесоюзное совещание по картам для высшей школы, на котором были обсуждены и одобрены предварительные списки карт и первые методологические разработки. В работах по вузовским картам приняли участие все кафедры и ряд лабораторий географического факультета, ряд кафедр геологического, биологопочвенного (ныне отдельные факультеты) и экономического факультетов, а также другие вузы и научные учреждения страны, ПКО «Картография» и картфабрики Государственной картографической службы. Вторая серия карт для вузов была выпущена в 70 е года и содержала обновленные общегеографические карты и тематические.

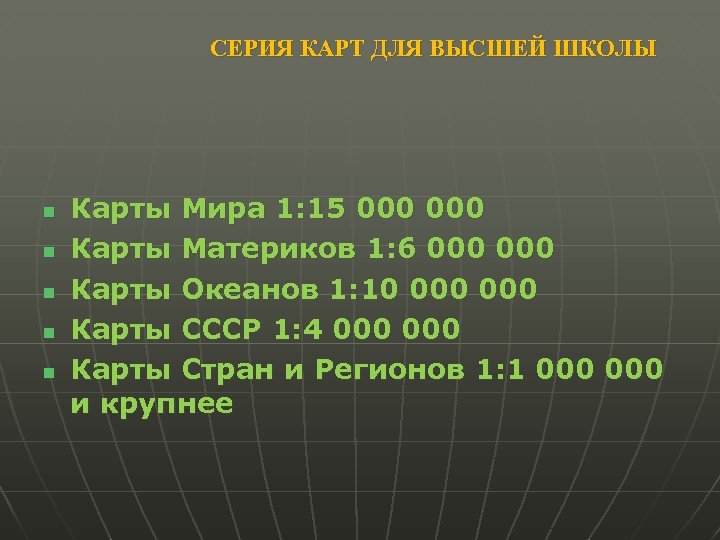

СЕРИЯ КАРТ ДЛЯ ВЫСШЕЙ ШКОЛЫ n n n Карты Мира 1: 15 000 Карты Материков 1: 6 000 Карты Океанов 1: 10 000 Карты СССР 1: 4 000 Карты Стран и Регионов 1: 1 000 и крупнее

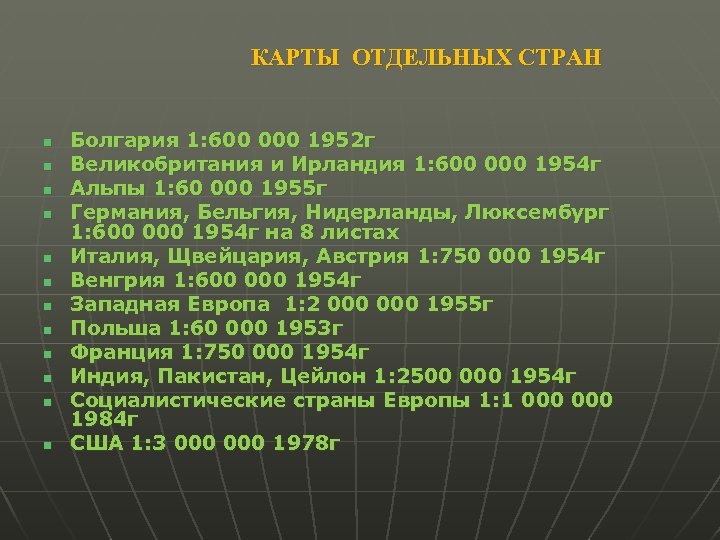

КАРТЫ ОТДЕЛЬНЫХ СТРАН n n n Болгария 1: 600 000 1952 г Великобритания и Ирландия 1: 600 000 1954 г Альпы 1: 60 000 1955 г Германия, Бельгия, Нидерланды, Люксембург 1: 600 000 1954 г на 8 листах Италия, Щвейцария, Австрия 1: 750 000 1954 г Венгрия 1: 600 000 1954 г Западная Европа 1: 2 000 1955 г Польша 1: 60 000 1953 г Франция 1: 750 000 1954 г Индия, Пакистан, Цейлон 1: 2500 000 1954 г Социалистические страны Европы 1: 1 000 1984 г США 1: 3 000 1978 г

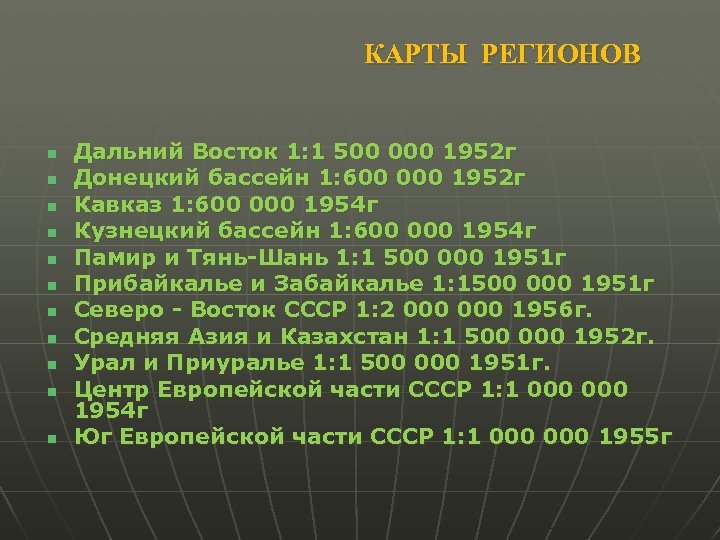

КАРТЫ РЕГИОНОВ n n n Дальний Восток 1: 1 500 000 1952 г Донецкий бассейн 1: 600 000 1952 г Кавказ 1: 600 000 1954 г Кузнецкий бассейн 1: 600 000 1954 г Памир и Тянь-Шань 1: 1 500 000 1951 г Прибайкалье и Забайкалье 1: 1500 000 1951 г Северо - Восток СССР 1: 2 000 1956 г. Средняя Азия и Казахстан 1: 1 500 000 1952 г. Урал и Приуралье 1: 1 500 000 1951 г. Центр Европейской части СССР 1: 1 000 1954 г Юг Европейской части СССР 1: 1 000 1955 г

КАРТЫ ДЛЯ ВЫСШЕЙ ШКОЛЫ

КАРТЫ ШЕЛЬФА

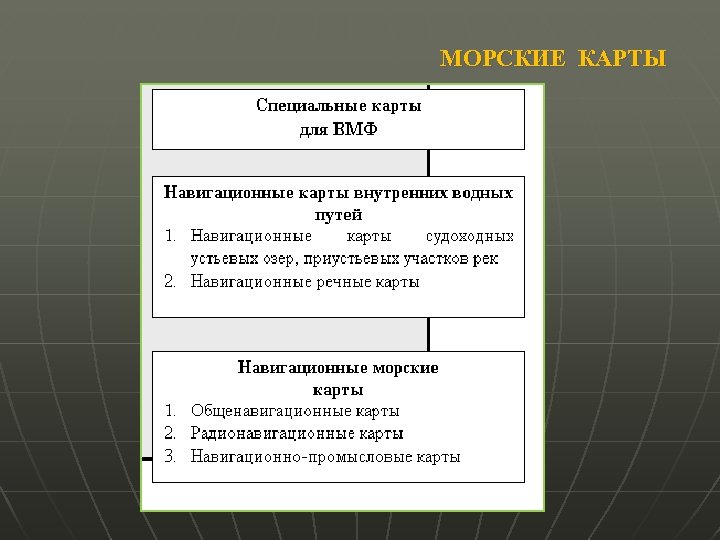

МОРСКИЕ КАРТЫ

В зависимости от назначения и масштабов различают следующие виды морских навигационных карт: Планы (масштабы 1: 500 - 1: 25 000) используются для захода судов в порты, гавани и на рейды, при передвижении по их акватории и постановке на якорь; Частные карты (масштабы 1: 25 000 - 1: 75 000) предназначены для обеспечения плавания в непосредственной близости берегов, в шхерах, при проходе узких мест и каналов; Путевые карты (масштабы 1: 100 000 - 1: 500 000) преимущественно используются при плавании вдоль берегов в значительном от них удалении; Генеральные карты (масштабы 1: 750 000 - 1: 5 000) предназначены для общего изучения навигационно-гидрографических условий района плавания, предварительной прокладки пути судна и обеспечения плавания открытым морем или Океаном.

МОРСКИЕ НАВИГАЦИОННЫЕ КАРТЫ

МОРСКИЕ РАДИОНАВИГАЦИОННЫЕ КАРТЫ

ПОЛЁТНЫЕ

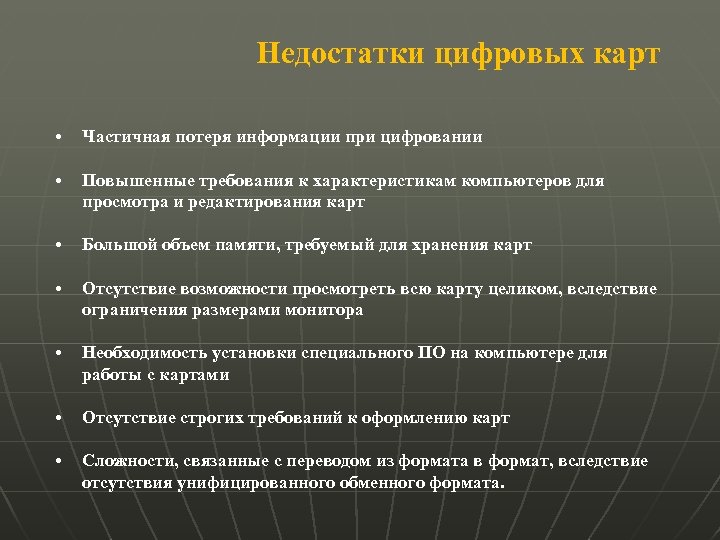

Недостатки цифровых карт • Частичная потеря информации при цифровании • Повышенные требования к характеристикам компьютеров для просмотра и редактирования карт • Большой объем памяти, требуемый для хранения карт • Отсутствие возможности просмотреть всю карту целиком, вследствие ограничения размерами монитора • Необходимость установки специального ПО на компьютере для работы с картами • Отсутствие строгих требований к оформлению карт • Сложности, связанные с переводом из формата в формат, вследствие отсутствия унифицированного обменного формата.

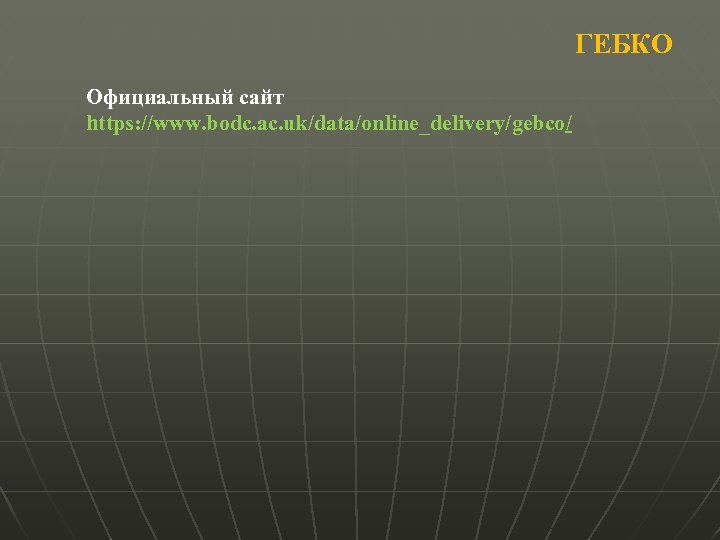

ГЕБКО Официальный сайт https: //www. bodc. ac. uk/data/online_delivery/gebco/

ВЫБОР ГЕОГРАФИЧЕСКИХ НАЗВАНИЙ Выбор необходим, когда есть несколько названий на разных языках, принятых в качестве государственных: • Донау (Германия и Австрия) – Дуна (Венгрия) – Дунэря (Румыния) – Дунав (Болгария и Югославия) – Дунай (Россия) • города Антверпен, Брюгге (флам. )– Анверс, Брюж (франц. ) • реки Одер и Нейсе (Германия) – Одра, Ныса (Польша) • реки Дуэро и Тахо (Испания) – Дору и Тыжу (Португалия) • река Даугава (Латвия) – Западная Двина (Россия) • острова Мальвинские (Аргентина) – Фолклендские (Великобритания) • Японское море (Япония) – Восточно-Корейское море (Корея) • Татария, Башкирия (рус. ) – Татарстан (татар. ), Башкортостан (баш. ) • Якутия (Россия) – Саха (якут. ) река Белая (рус. ) – Акитиль (баш. )

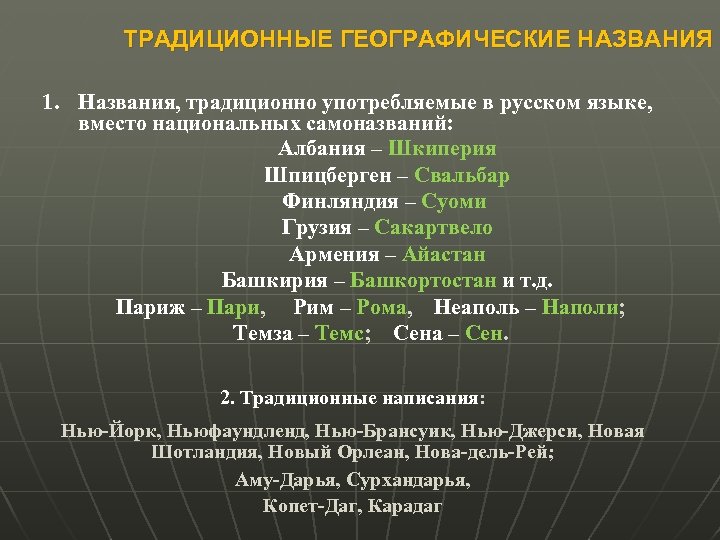

ТРАДИЦИОННЫЕ ГЕОГРАФИЧЕСКИЕ НАЗВАНИЯ 1. Названия, традиционно употребляемые в русском языке, вместо национальных самоназваний: Албания – Шкиперия Шпицберген – Свальбар Финляндия – Суоми Грузия – Сакартвело Армения – Айастан Башкирия – Башкортостан и т. д. Париж – Пари, Рим – Рома, Неаполь – Наполи; Темза – Темс; Сена – Сен. 2. Традиционные написания: Нью-Йорк, Ньюфаундленд, Нью-Брансуик, Нью-Джерси, Новая Шотландия, Новый Орлеан, Нова-дель-Рей; Аму-Дарья, Сурхандарья, Копет-Даг, Карадаг

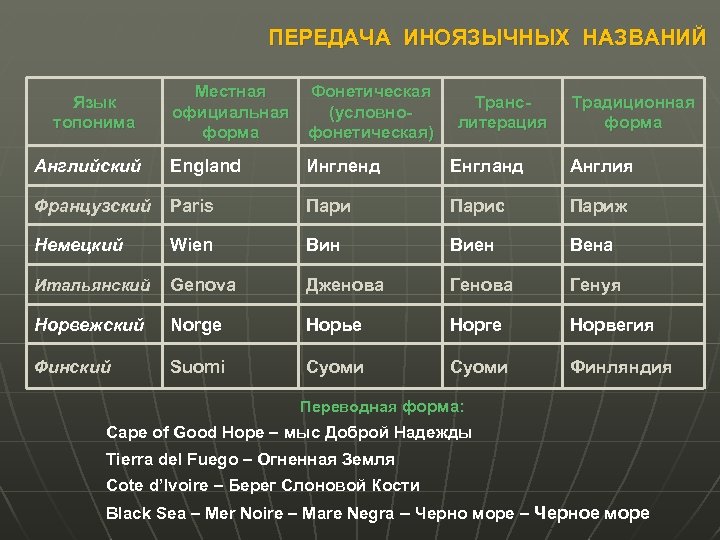

ПЕРЕДАЧА ИНОЯЗЫЧНЫХ НАЗВАНИЙ Местная официальная форма Фонетическая (условнофонетическая) Английский England Ингленд Енгланд Англия Французский Paris Парис Париж Немецкий Wien Вин Виен Вена Итальянский Genova Дженова Генуя Норвежский Norge Норье Норге Норвегия Финский Suomi Суоми Финляндия Язык топонима Транслитерация Традиционная форма Переводная форма: Cape of Good Hope – мыс Доброй Надежды Tierra del Fuego – Огненная Земля Cote d’Ivoire – Берег Слоновой Кости Black Sea – Mer Noire – Mare Negra – Черно море – Черное море
