ОБЩЕГЕОГРАФИЧЕСКИЕ КАРТЫ

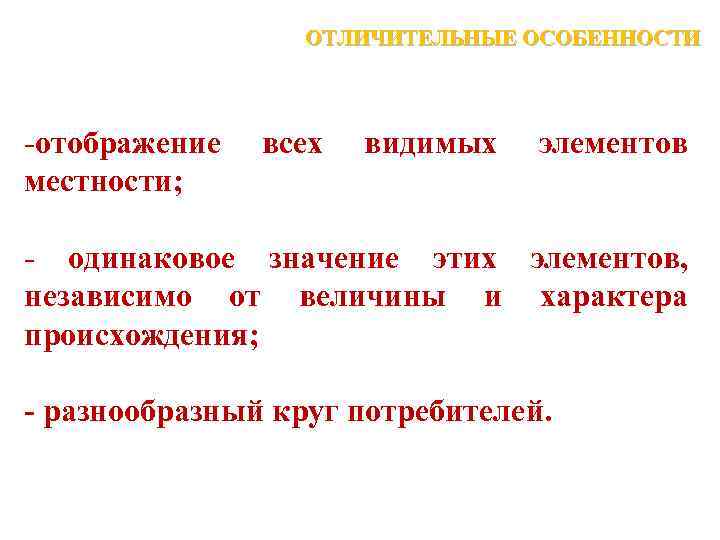

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ -отображение местности; всех видимых элементов - одинаковое значение этих элементов, независимо от величины и характера происхождения; - разнообразный круг потребителей.
ПРЯМОУГОЛЬНЫЕ КООРДИНАТЫ Сетка прямоугольных координат на карте – это квадратная километровая сетка, проведенная с интервалами через 1 км параллельно экватору и осевому меридиану зоны Геодезические зоны Километровая сетка зоны Х = 6 070 675; У = 4 30 9150
КООРДИНАТЫ НА ТОПОГРАФИЧЕСКОЙ КАРТЕ Расстояние в км от оси Х (осевого меридиана зоны, 4 – номер зоны) Меридиан Расстояние в км от оси Y (экватора) Минутная рамка Линии километровой сетки Лист карты ограничен линиями меридианов и параллелей. На карту нанесены линии километровой сетки Параллель
РАЗГРАФКА И НОМЕНКЛАТУРА КАРТ 1: 1 000 Разграфка или нарезка – это система деления многолистной карты на листы Размеры листа карты масштаба 1: 1 000 6 о х 4 о Колонны (геодезические зоны) обозначены цифрами от 31 до 60, пояса – буквами от А до Z Лист N-36
НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ КАРТ Номенклатура топографических карт масштабов 1: 500 000, 1: 200 000 и 1: 100 000 образуется путем деления листа масштаба 1: 1 000 Схема образования номенклатуры карт 1: 500 000 Схема образования номенклатуры карт 1: 200 000 Схема образования номенклатуры карт 1: 100 000
НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ КАРТ Номенклатура топографических карт масштабов 1: 50 000, 1: 25 000 и 1: 10 000 образуется путем деления листа масштаба 1: 100 000 1: 50 000 N-36 -54 -Г 1: 25 000 N-36 -54 -Г-а 1: 10 000 N-36 -54 -Г-а-2
ГОРИЗОНТАЛИ Схема изображения горизонталями склонов разной формы Ровный Выпуклый Вогнутый i = tgα = h / d Шкала заложений Горизонтали – линии равных абсолютных высот земной поверхности. Это основной способ изображения рельефа на топографических, физических, гипсометрических картах Определение уклонов по карте
ГИПСОМЕТРИЧЕСКАЯ БЛОК-ДИАГРАММА Гипсометрическая окраска рельефа • Показывает количественные показатели: абсолютные и относительные высоты, углы наклона местности, степень расчленения и др. ; • Передает качественные характеристики рельефа; • Отражает тип рельефа, его морфологию; • Дает наглядное, пластичное изображение местности

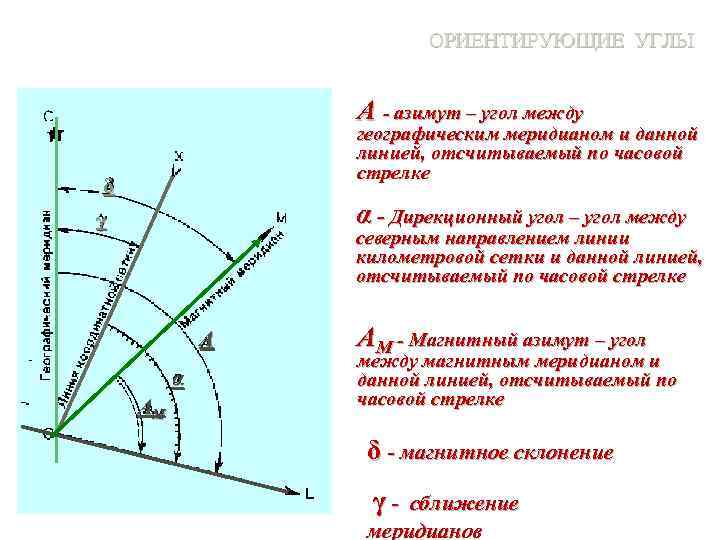

ОРИЕНТИРУЮЩИЕ УГЛЫ А - азимут – угол между географическим меридианом и данной линией, отсчитываемый по часовой стрелке δ α - Дирекционный угол – угол между γ северным направлением линии километровой сетки и данной линией, отсчитываемый по часовой стрелке А α АМ АМ - Магнитный азимут – угол между магнитным меридианом и данной линией, отсчитываемый по часовой стрелке δ - магнитное склонение γ- сближение меридианов

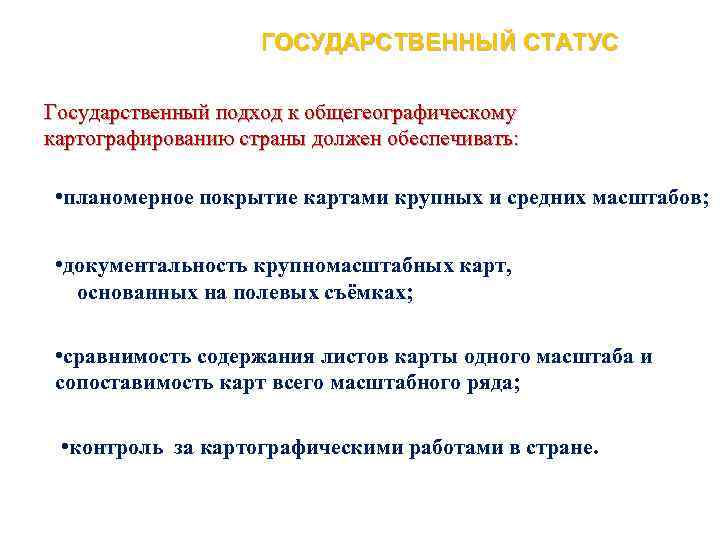

ГОСУДАРСТВЕННЫЙ СТАТУС Государственный подход к общегеографическому картографированию страны должен обеспечивать: • планомерное покрытие картами крупных и средних масштабов; • документальность крупномасштабных карт, основанных на полевых съёмках; • сравнимость содержания листов карты одного масштаба и сопоставимость карт всего масштабного ряда; • контроль за картографическими работами в стране.

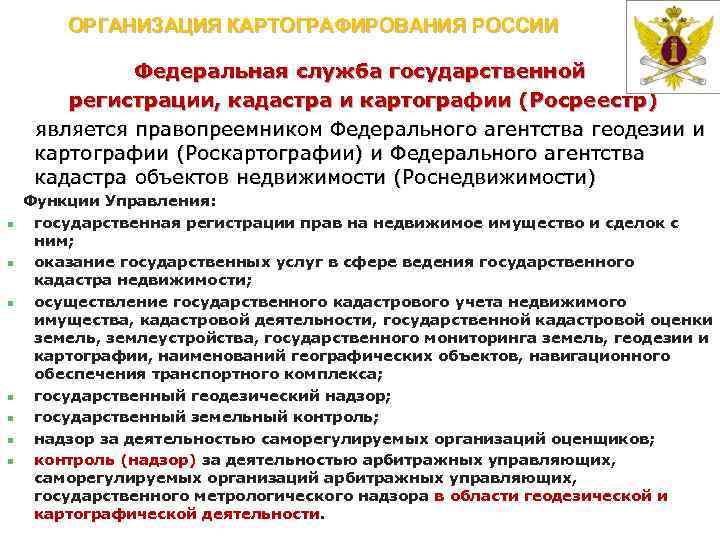

ОРГАНИЗАЦИЯ КАРТОГРАФИРОВАНИЯ РОССИИ Федеральная служба государственной регистрации, кадастра и картографии (Росреестр) является правопреемником Федерального агентства геодезии и картографии (Роскартографии) и Федерального агентства кадастра объектов недвижимости (Роснедвижимости) n n n n Функции Управления: государственная регистрации прав на недвижимое имущество и сделок с ним; оказание государственных услуг в сфере ведения государственного кадастра недвижимости; осуществление государственного кадастрового учета недвижимого имущества, кадастровой деятельности, государственной кадастровой оценки земель, землеустройства, государственного мониторинга земель, геодезии и картографии, наименований географических объектов, навигационного обеспечения транспортного комплекса; государственный геодезический надзор; государственный земельный контроль; надзор за деятельностью саморегулируемых организаций оценщиков; контроль (надзор) за деятельностью арбитражных управляющих, саморегулируемых организаций арбитражных управляющих, государственного метрологического надзора в области геодезической и картографической деятельности.

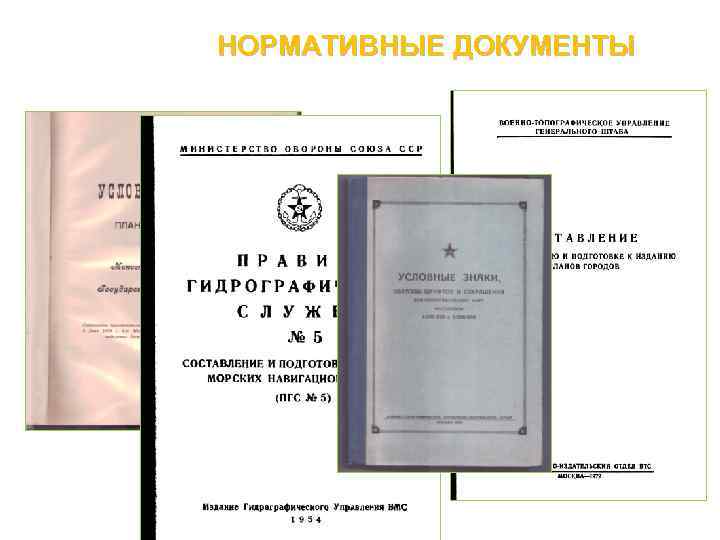

НОРМАТИВНЫЕ ДОКУМЕНТЫ

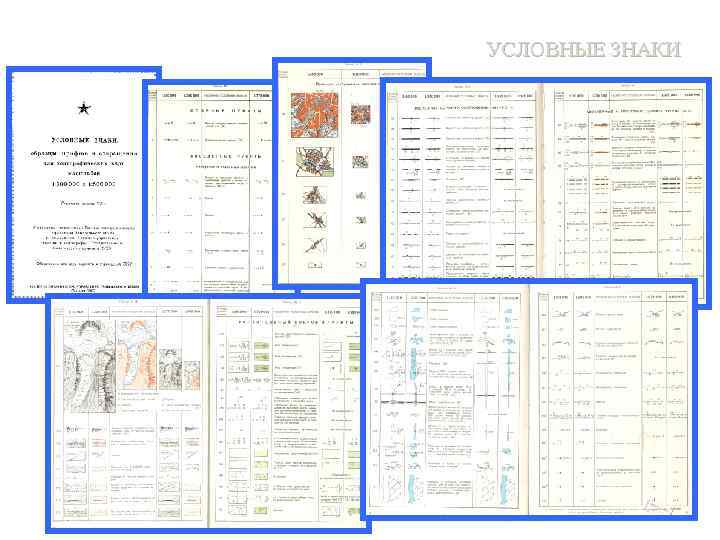

УСЛОВНЫЕ ЗНАКИ

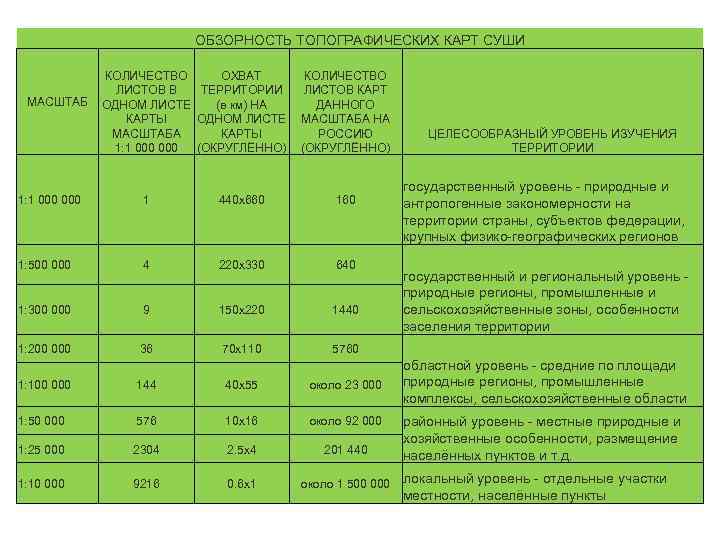

ОБЗОРНОСТЬ ТОПОГРАФИЧЕСКИХ КАРТ СУШИ МАСШТАБ КОЛИЧЕСТВО ОХВАТ ЛИСТОВ В ТЕРРИТОРИИ ОДНОМ ЛИСТЕ (в км) НА КАРТЫ ОДНОМ ЛИСТЕ МАСШТАБА КАРТЫ 1: 1 000 (ОКРУГЛЁННО) КОЛИЧЕСТВО ЛИСТОВ КАРТ ДАННОГО МАСШТАБА НА РОССИЮ (ОКРУГЛЁННО) 1: 1 000 1 440 х660 1: 500 000 4 220 х330 640 1: 300 000 9 150 х220 1440 1: 200 000 36 70 х110 ЦЕЛЕСООБРАЗНЫЙ УРОВЕНЬ ИЗУЧЕНИЯ ТЕРРИТОРИИ государственный уровень - природные и антропогенные закономерности на территории страны, субъектов федерации, крупных физико-географических регионов 5760 1: 100 000 144 40 х55 около 23 000 1: 50 000 576 10 х16 около 92 000 1: 25 000 2304 2. 5 х4 201 440 1: 10 000 9216 0. 6 х1 около 1 500 000 государственный и региональный уровень природные регионы, промышленные и сельскохозяйственные зоны, особенности заселения территории областной уровень - средние по площади природные регионы, промышленные комплексы, сельскохозяйственные области районный уровень - местные природные и хозяйственные особенности, размещение населённых пунктов и т. д. локальный уровень - отдельные участки местности, населённые пункты

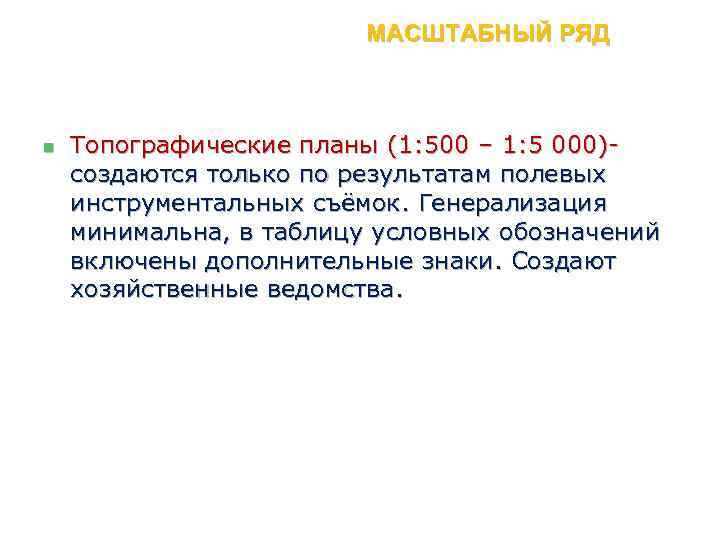

МАСШТАБНЫЙ РЯД n Топографические планы (1: 500 – 1: 5 000)создаются только по результатам полевых инструментальных съёмок. Генерализация минимальна, в таблицу условных обозначений включены дополнительные знаки. Создают хозяйственные ведомства.

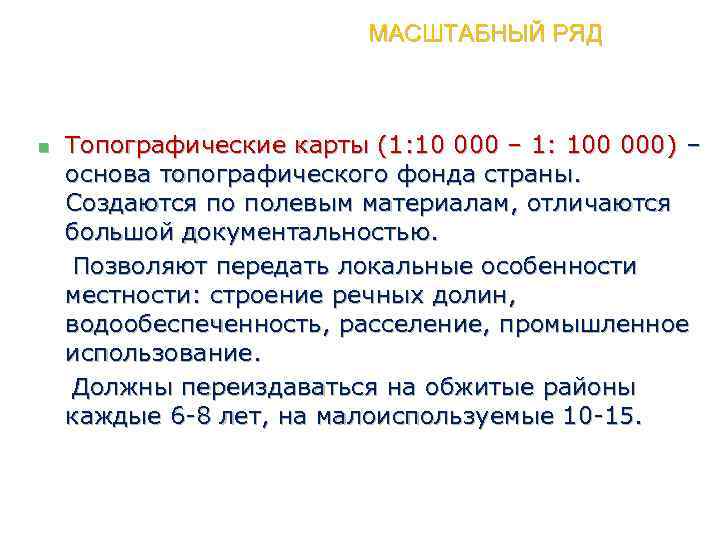

МАСШТАБНЫЙ РЯД n Топографические карты (1: 10 000 – 1: 100 000) – основа топографического фонда страны. Создаются по полевым материалам, отличаются большой документальностью. Позволяют передать локальные особенности местности: строение речных долин, водообеспеченность, расселение, промышленное использование. Должны переиздаваться на обжитые районы каждые 6 -8 лет, на малоиспользуемые 10 -15.

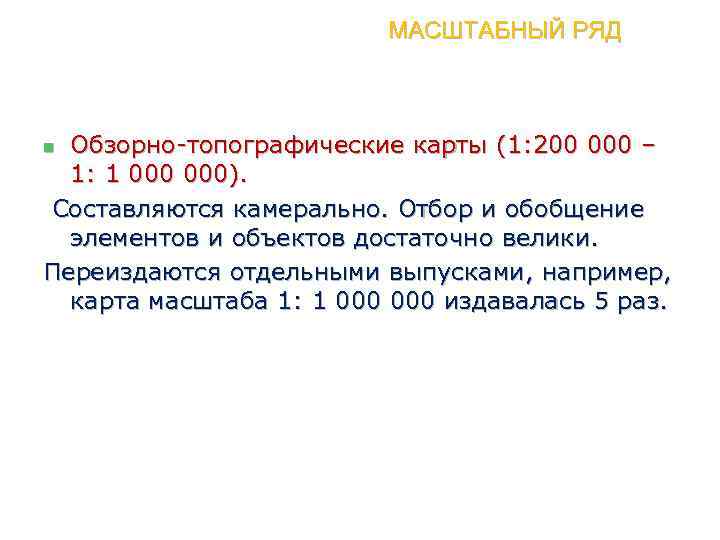

МАСШТАБНЫЙ РЯД Обзорно-топографические карты (1: 200 000 – 1: 1 000). Составляются камерально. Отбор и обобщение элементов и объектов достаточно велики. Переиздаются отдельными выпусками, например, карта масштаба 1: 1 000 издавалась 5 раз. n

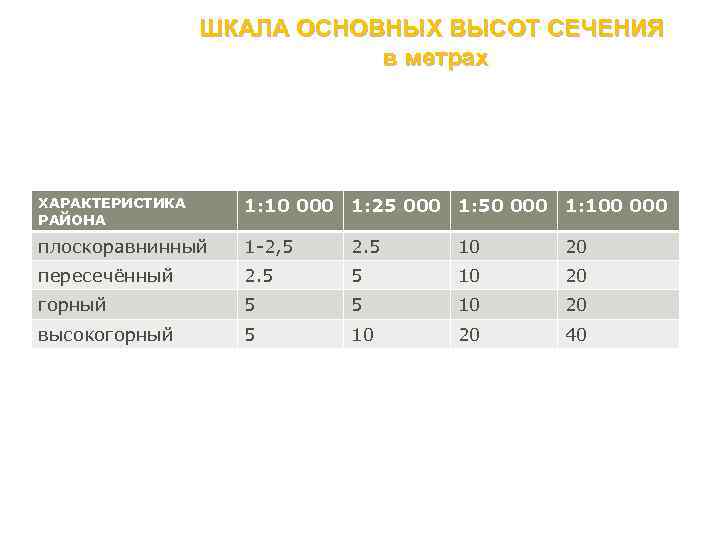

ШКАЛА ОСНОВНЫХ ВЫСОТ СЕЧЕНИЯ в метрах ХАРАКТЕРИСТИКА РАЙОНА 1: 10 000 1: 25 000 1: 50 000 1: 100 000 плоскоравнинный 1 -2, 5 2. 5 10 20 пересечённый 2. 5 5 10 20 горный 5 5 10 20 высокогорный 5 10 20 40
ГЕНЕРАЛЬНАЯ КАРТА Генеральная карта страны – наиболее крупномасштабная карта покрывающая всю её территорию. РОССИЯ - 1: 25 000 ВЕЛИКОБРИТАНИЯ США - 1: 250 000 КАНАДА - 1: 250 000 ИНДИЯ - 1: 500 000 - 1: 2 500

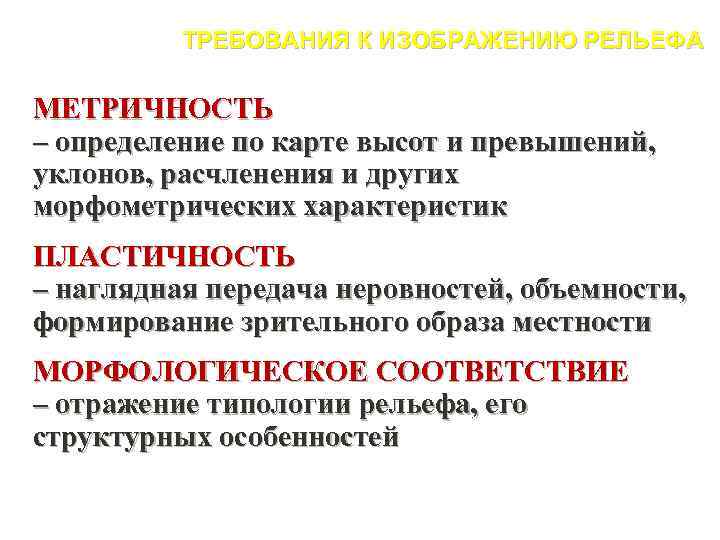

ТРЕБОВАНИЯ К ИЗОБРАЖЕНИЮ РЕЛЬЕФА МЕТРИЧНОСТЬ – определение по карте высот и превышений, уклонов, расчленения и других морфометрических характеристик ПЛАСТИЧНОСТЬ – наглядная передача неровностей, объемности, формирование зрительного образа местности МОРФОЛОГИЧЕСКОЕ СООТВЕТСТВИЕ – отражение типологии рельефа, его структурных особенностей
ШТРИХИ КРУТИЗНЫ Шкала Лемана Шкала Главного штаба а – исходные горизонтали и линии скатов б – расстановка штрихов в – штрихи крутизны г – теневые штрихи Впервые шкалу штрихов крутизны создал в 1799 г. саксонский картограф Иоганн Леман. Отношение тени, т. е. толщины штриха Т, к свету, т. е. промежутку между штрихами С выражается отношением: Т/С = а / (45 о – а), где а – угол наклона склона
Московский государственный университет имени М. В. Ломоносова ий еск ч ии афиет раф гр ог Геокульт картатики фа федраформ ка еоин иг
