Общее устройство поршневого двигателя внутреннего сгорания Мультимедийная призентация

Общее устройство поршневого двигателя внутреннего сгорания Мультимедийная призентация практических занятий Разработчик – Пустошный П. А. 12. 02. 2018 1

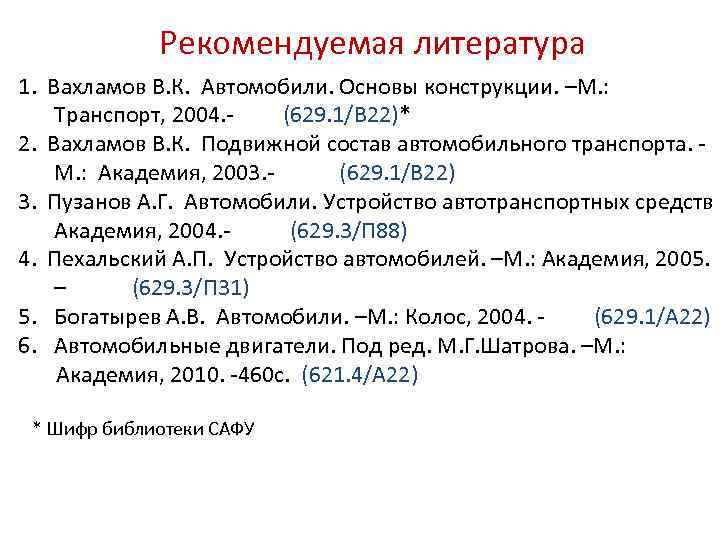

Рекомендуемая литература 1. Вахламов В. К. Автомобили. Основы конструкции. –М. : Транспорт, 2004. (629. 1/В 22)* 2. Вахламов В. К. Подвижной состав автомобильного транспорта. М. : Академия, 2003. (629. 1/В 22) 3. Пузанов А. Г. Автомобили. Устройство автотранспортных средств Академия, 2004. (629. 3/П 88) 4. Пехальский А. П. Устройство автомобилей. –М. : Академия, 2005. – (629. 3/П 31) 5. Богатырев А. В. Автомобили. –М. : Колос, 2004. (629. 1/А 22) 6. Автомобильные двигатели. Под ред. М. Г. Шатрова. –М. : Академия, 2010. -460 с. (621. 4/А 22) * Шифр библиотеки САФУ

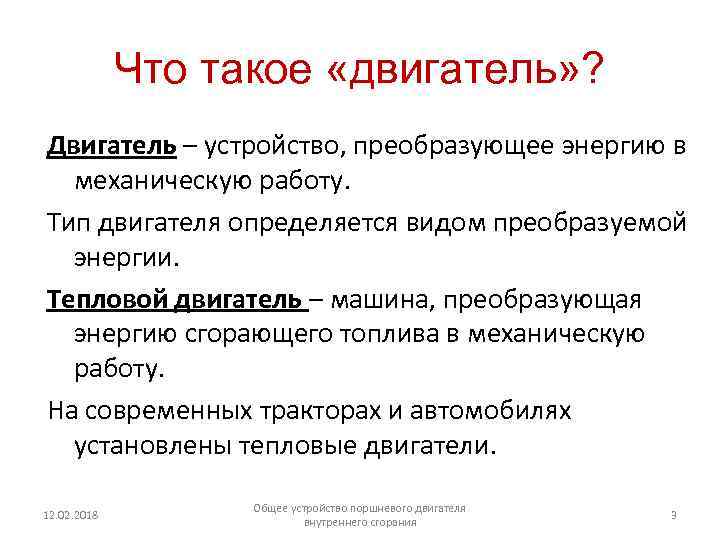

Что такое «двигатель» ? Двигатель – устройство, преобразующее энергию в механическую работу. Тип двигателя определяется видом преобразуемой энергии. Тепловой двигатель – машина, преобразующая энергию сгорающего топлива в механическую работу. На современных тракторах и автомобилях установлены тепловые двигатели. 12. 02. 2018 Общее устройство поршневого двигателя внутреннего сгорания 3

Виды тепловых двигателей внутреннего сгорания • • 12. 02. 2018 Поршневые Роторные Газотурбинные Реактивные Общее устройство поршневого двигателя внутреннего сгорания 4

Основные части поршневого двигателя внутреннего сгорания • Кривошипно-шатунный механизм • Газораспределительный механизм • Система охлаждения Смазочная система • Система питания • Система зажигания • Система пуска 12. 02. 2018 Общее устройство поршневого двигателя внутреннего сгорания 5

Поршневой двигатель в разрезе

Основные параметры цилиндра D – диаметр цилиндра D ----------R – радиус кривошипа

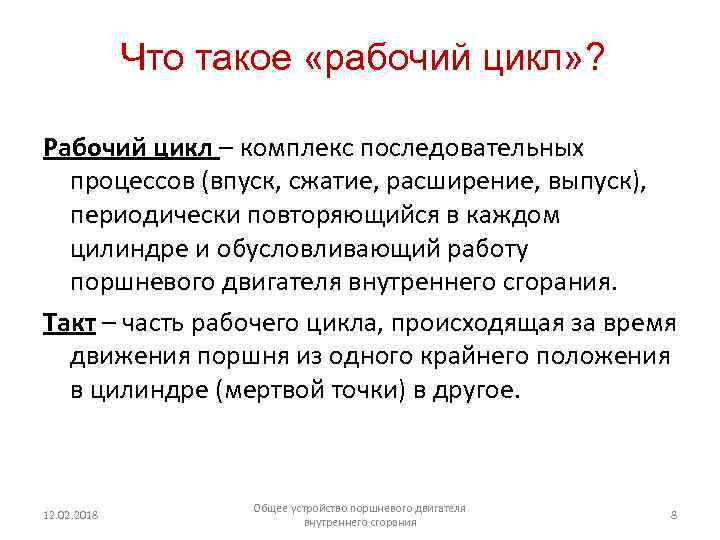

Что такое «рабочий цикл» ? Рабочий цикл – комплекс последовательных процессов (впуск, сжатие, расширение, выпуск), периодически повторяющийся в каждом цилиндре и обусловливающий работу поршневого двигателя внутреннего сгорания. Такт – часть рабочего цикла, происходящая за время движения поршня из одного крайнего положения в цилиндре (мертвой точки) в другое. 12. 02. 2018 Общее устройство поршневого двигателя внутреннего сгорания 8

Последовательность тактов при работе двигателя Первый такт-впуск Третий такт-рабочий ход Второй такт-сжатие Четвертый такт-выпуск

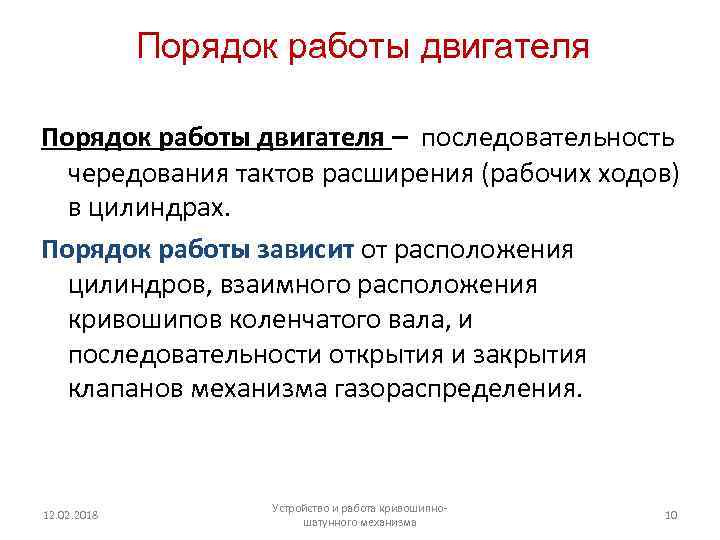

Порядок работы двигателя – последовательность чередования тактов расширения (рабочих ходов) в цилиндрах. Порядок работы зависит от расположения цилиндров, взаимного расположения кривошипов коленчатого вала, и последовательности открытия и закрытия клапанов механизма газораспределения. 12. 02. 2018 Устройство и работа кривошипношатунного механизма 10

Чередование тактов в 4 -х цилиндровом двигателе Порядок работы двигателя : 1 -3 -4 -2 12. 02. 2018 Устройство и работа кривошипношатунного механизма 11

Нумерация цилиндров двигателя а) 1 а) – рядного; б) – V-образного. 1 б) 4 4 5 8

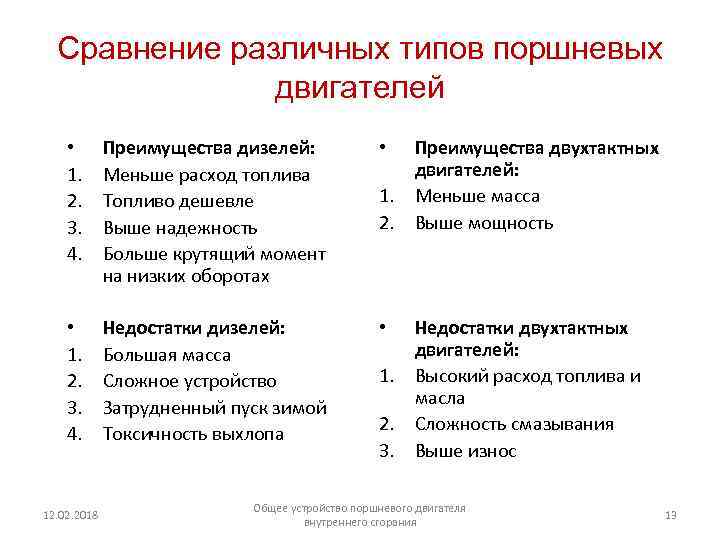

Сравнение различных типов поршневых двигателей • 1. 2. 3. 4. Преимущества дизелей: Меньше расход топлива Топливо дешевле Выше надежность Больше крутящий момент на низких оборотах • • 1. 2. 3. 4. Недостатки дизелей: Большая масса Сложное устройство Затрудненный пуск зимой Токсичность выхлопа • 12. 02. 2018 1. 2. 3. Преимущества двухтактных двигателей: Меньше масса Выше мощность Недостатки двухтактных двигателей: Высокий расход топлива и масла Сложность смазывания Выше износ Общее устройство поршневого двигателя внутреннего сгорания 13

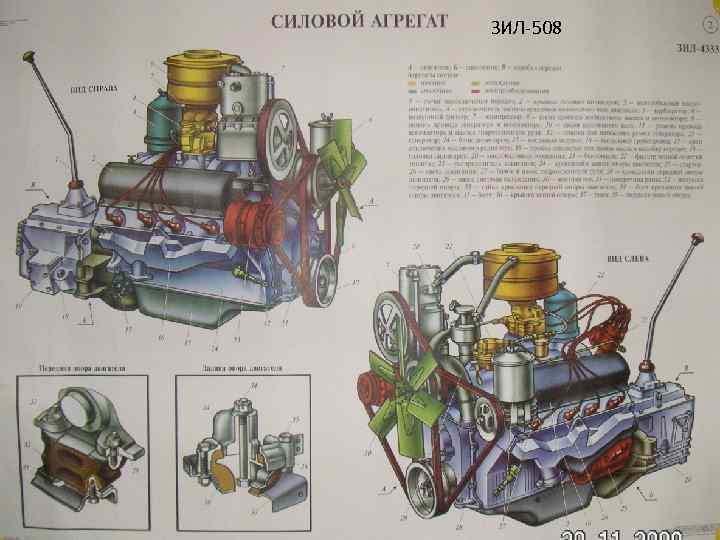

ЗИЛ-508

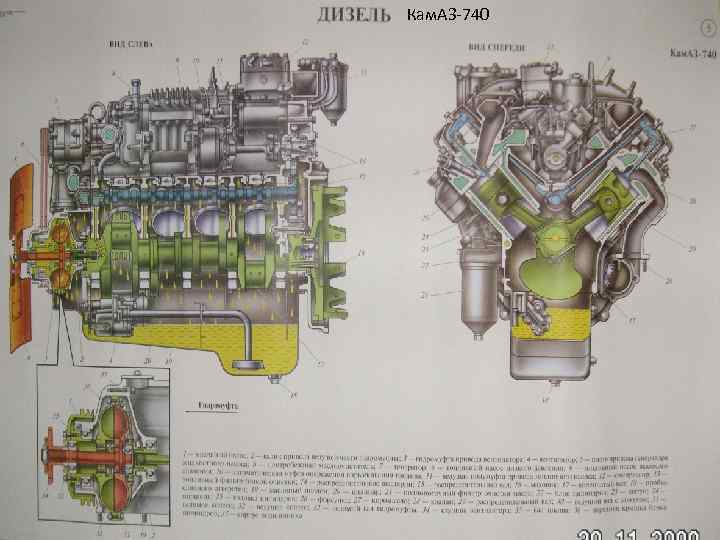

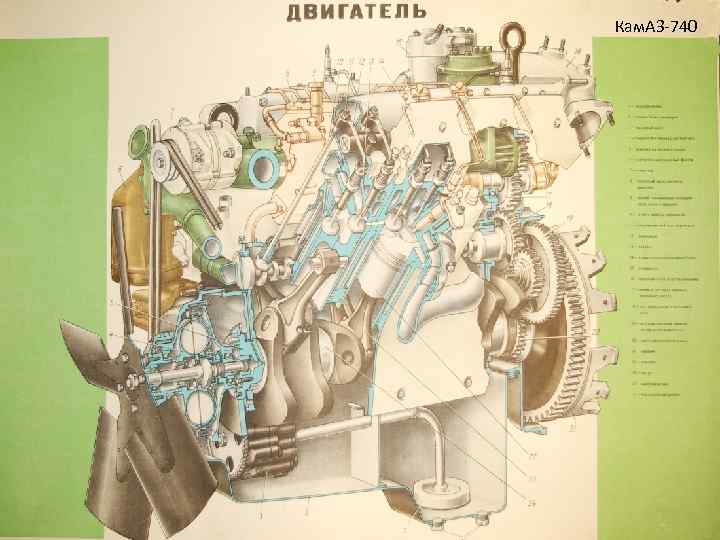

Кам. АЗ-740

Дизель ЯМЗ-238

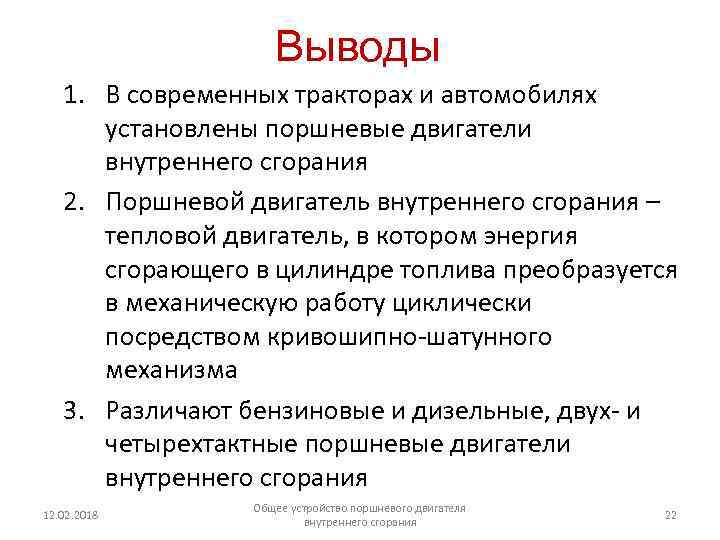

Выводы 1. В современных тракторах и автомобилях установлены поршневые двигатели внутреннего сгорания 2. Поршневой двигатель внутреннего сгорания – тепловой двигатель, в котором энергия сгорающего в цилиндре топлива преобразуется в механическую работу циклически посредством кривошипно-шатунного механизма 3. Различают бензиновые и дизельные, двух- и четырехтактные поршневые двигатели внутреннего сгорания 12. 02. 2018 Общее устройство поршневого двигателя внутреннего сгорания 22

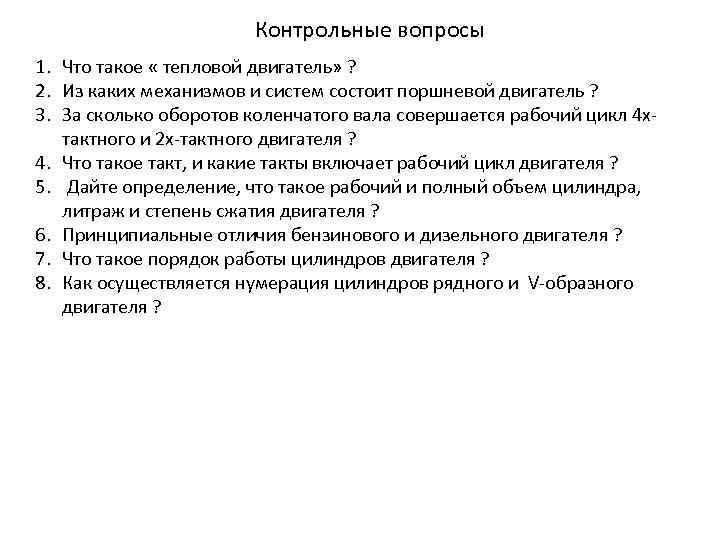

Контрольные вопросы 1. Что такое « тепловой двигатель» ? 2. Из каких механизмов и систем состоит поршневой двигатель ? 3. За сколько оборотов коленчатого вала совершается рабочий цикл 4 хтактного и 2 х-тактного двигателя ? 4. Что такое такт, и какие такты включает рабочий цикл двигателя ? 5. Дайте определение, что такое рабочий и полный объем цилиндра, литраж и степень сжатия двигателя ? 6. Принципиальные отличия бензинового и дизельного двигателя ? 7. Что такое порядок работы цилиндров двигателя ? 8. Как осуществляется нумерация цилиндров рядного и V-образного двигателя ?
