Общая характеристика полезных ископаемых Лекция 2 по курсу «Геология полезных ископаемых» Грановская Н. В. 1

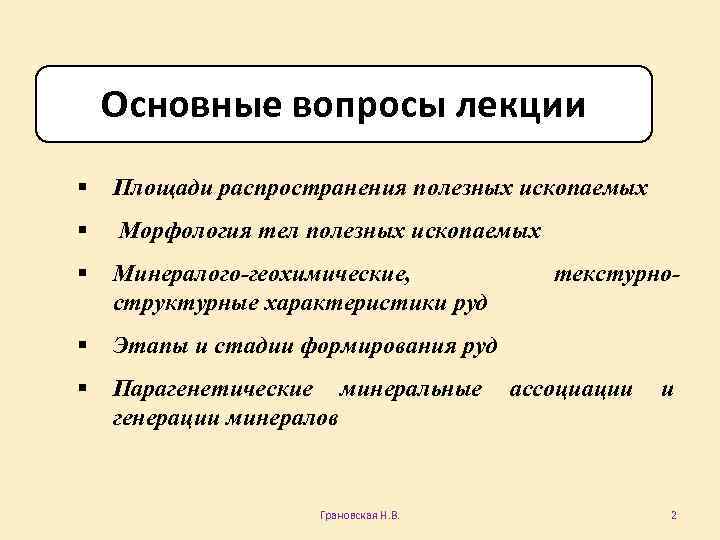

Основные вопросы лекции § Площади распространения полезных ископаемых § Морфология тел полезных ископаемых § Минералого-геохимические, структурные характеристики руд § Этапы и стадии формирования руд § Парагенетические минеральные генерации минералов Грановская Н. В. текстурно- ассоциации и 2

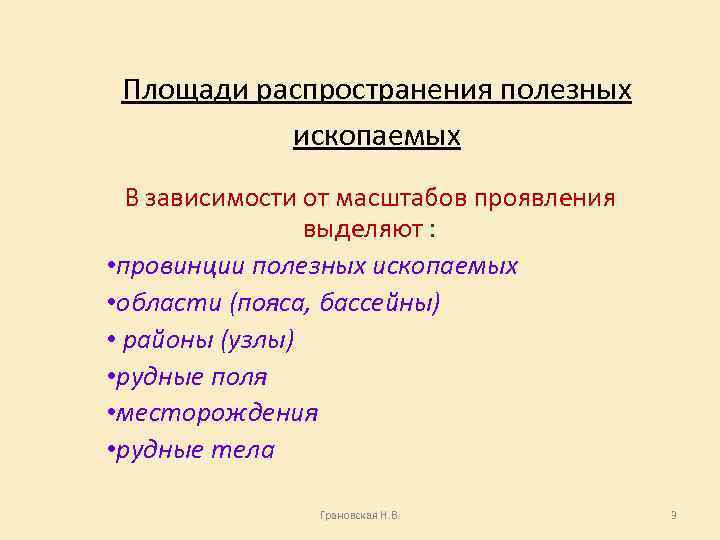

Площади распространения полезных ископаемых В зависимости от масштабов проявления выделяют : • провинции полезных ископаемых • области (пояса, бассейны) • районы (узлы) • рудные поля • месторождения • рудные тела Грановская Н. В. 3

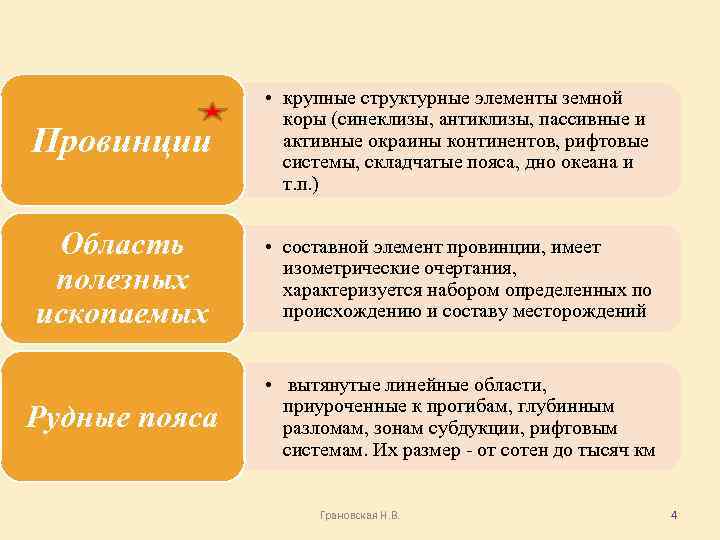

Провинции • крупные структурные элементы земной коры (синеклизы, антиклизы, пассивные и активные окраины континентов, рифтовые системы, складчатые пояса, дно океана и т. п. ) Область полезных ископаемых • составной элемент провинции, имеет изометрические очертания, характеризуется набором определенных по происхождению и составу месторождений Рудные пояса • вытянутые линейные области, приуроченные к прогибам, глубинным разломам, зонам субдукции, рифтовым системам. Их размер - от сотен до тысяч км Грановская Н. В. 4

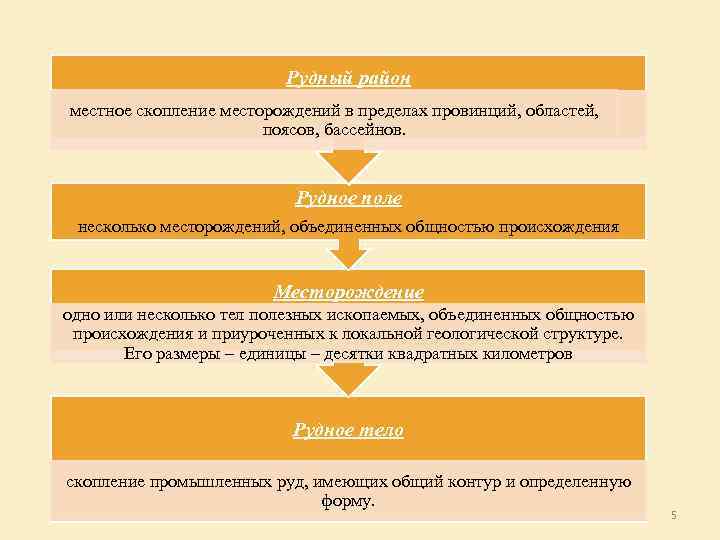

Рудный район местное скопление месторождений в пределах провинций, областей, поясов, бассейнов. Рудное поле несколько месторождений, объединенных общностью происхождения Месторождение одно или несколько тел полезных ископаемых, объединенных общностью происхождения и приуроченных к локальной геологической структуре. Его размеры – единицы – десятки квадратных километров Рудное тело скопление промышленных руд, имеющих общий контур и определенную форму. Грановская Н. В. 5
Нефтегазоносные провинции Грановская Н. В. 6

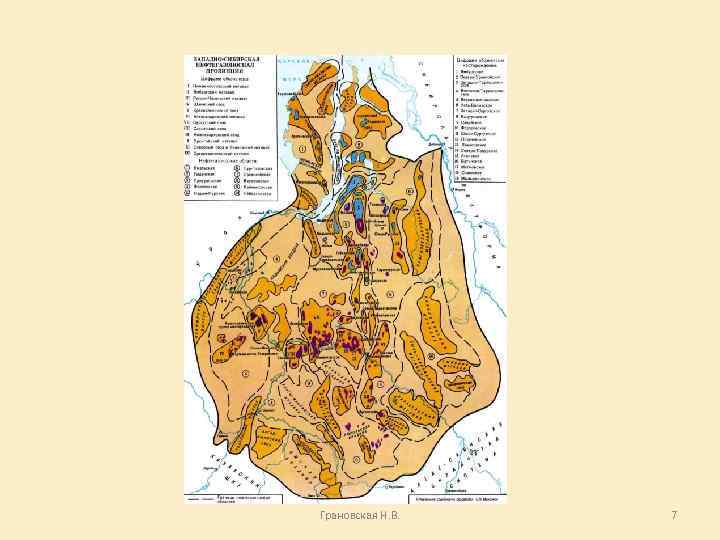

Грановская Н. В. 7

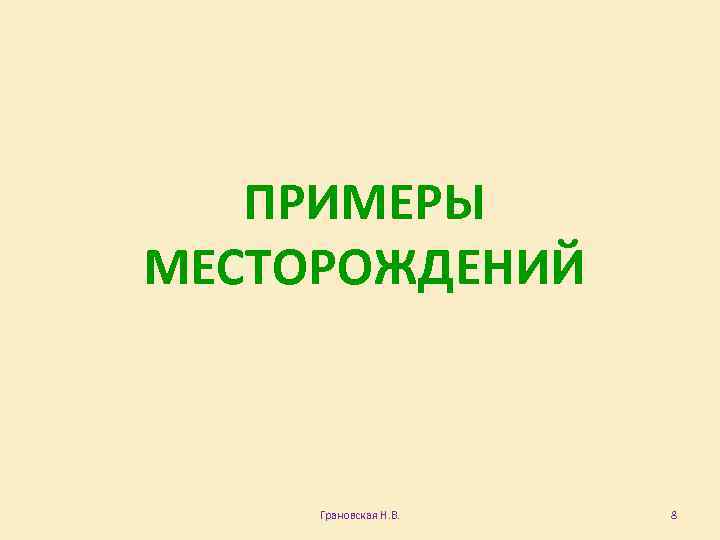

ПРИМЕРЫ МЕСТОРОЖДЕНИЙ Грановская Н. В. 8
Месторождение меди Гай (Ю. Урал) Грановская Н. В. 9
Михайловское месторождение железа Грановская Н. В. 10

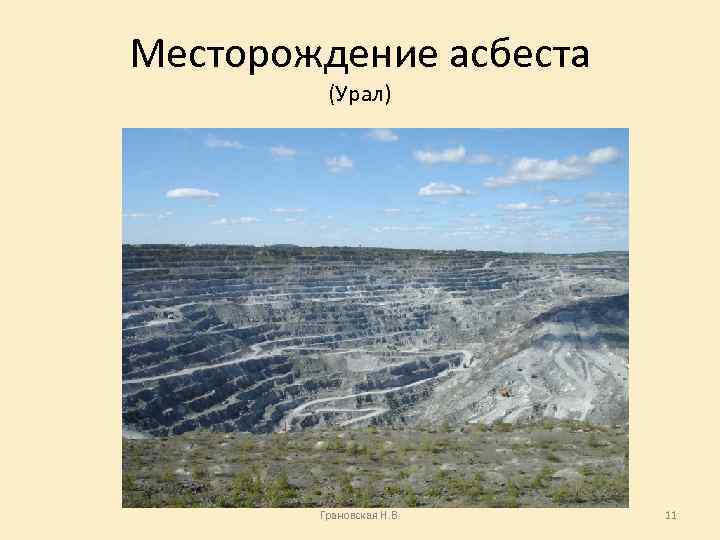

Месторождение асбеста (Урал) Грановская Н. В. 11

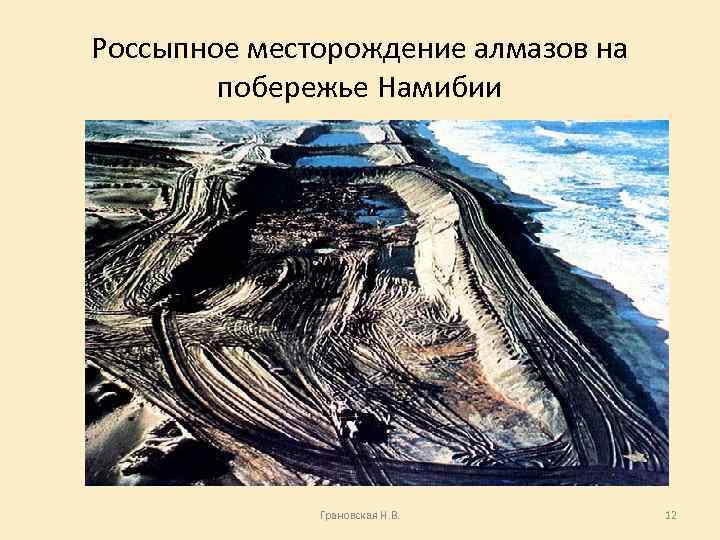

Россыпное месторождение алмазов на побережье Намибии Грановская Н. В. 12

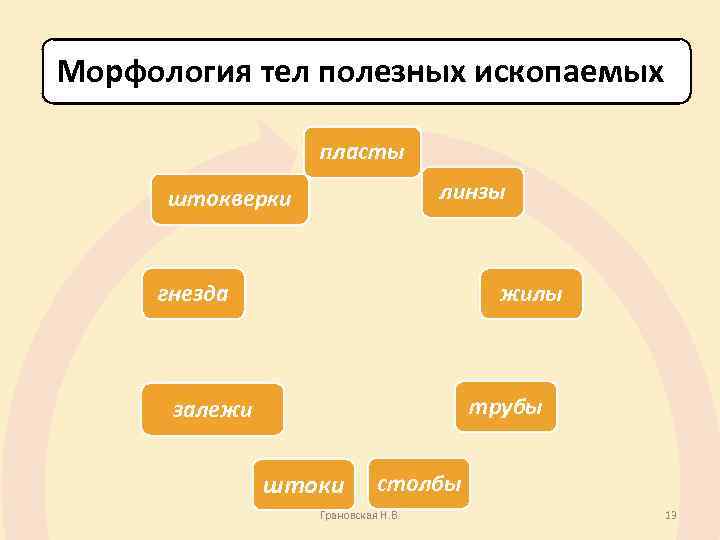

Морфология тел полезных ископаемых пласты линзы штокверки гнезда жилы трубы залежи штоки столбы Грановская Н. В. 13

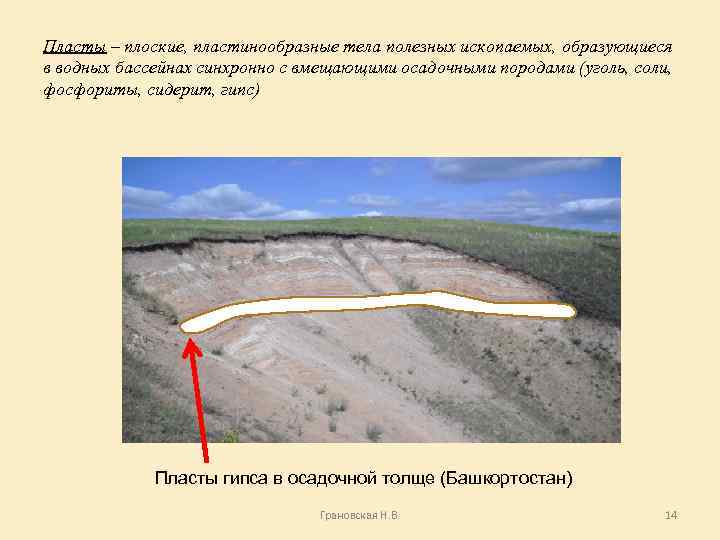

Пласты – плоские, пластинообразные тела полезных ископаемых, образующиеся в водных бассейнах синхронно с вмещающими осадочными породами (уголь, соли, фосфориты, сидерит, гипс) Пласты гипса в осадочной толще (Башкортостан) Грановская Н. В. 14

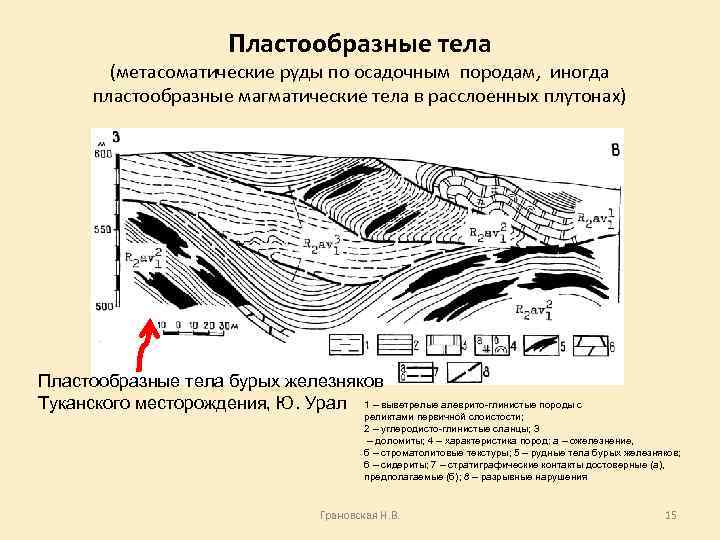

Пластообразные тела (метасоматические руды по осадочным породам, иногда пластообразные магматические тела в расслоенных плутонах) Пластообразные тела бурых железняков Туканского месторождения, Ю. Урал 1 – выветрелые алеврито-глинистые породы с реликтами первичной слоистости; 2 – углеродисто-глинистые сланцы; 3 – доломиты; 4 – характеристика пород: а – ожелезнение, б – строматолитовые текстуры; 5 – рудные тела бурых железняков; 6 – сидериты; 7 – стратиграфические контакты достоверные (а), предполагаемые (б); 8 – разрывные нарушения Грановская Н. В. 15

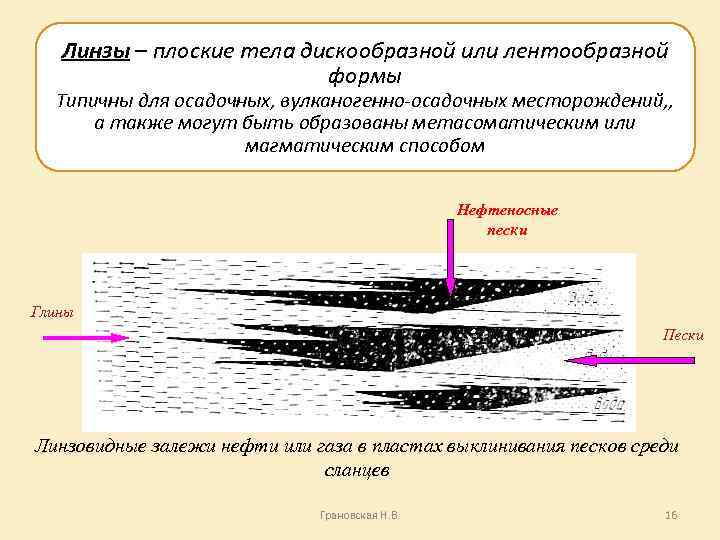

Линзы – плоские тела дискообразной или лентообразной формы Типичны для осадочных, вулканогенно-осадочных месторождений, , а также могут быть образованы метасоматическим или магматическим способом Нефтеносные пески Глины Пески Линзовидные залежи нефти или газа в пластах выклинивания песков среди сланцев Грановская Н. В. 16
Жилы Сложные жилы -пучки Простые жилы переплетающихся трещин, это трещины в горных породах, выполненные зон дробления или единичные расслаивания, иногда их минеральным веществом полезного ископаемого минерализованные называют жильной или рудной зоной трещины Грановская Н. В. 17
Мощная жила рудного кварца (месторождение золота Купол, Чукотка) Грановская Н. В. 18
Жилы бывают четковидными, камерными, седловидными, оперяющими, лестничными Четковидная жила Камерная жила Грановская Н. В. 19

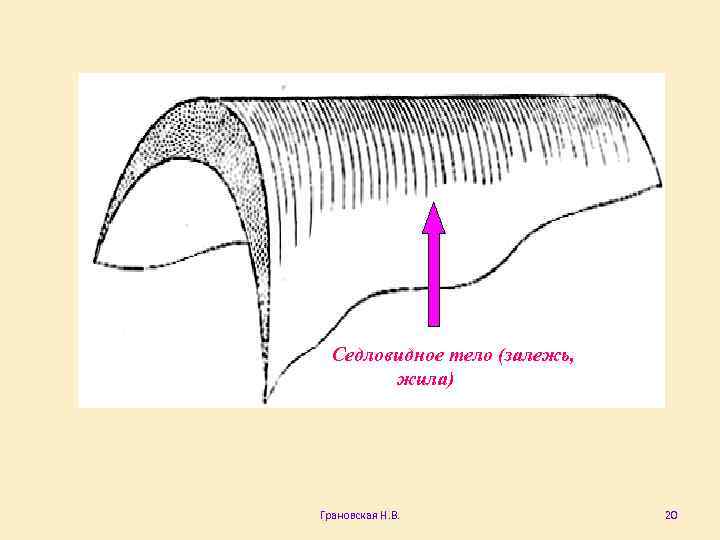

Седловидное тело (залежь, жила) жила Грановская Н. В. 20

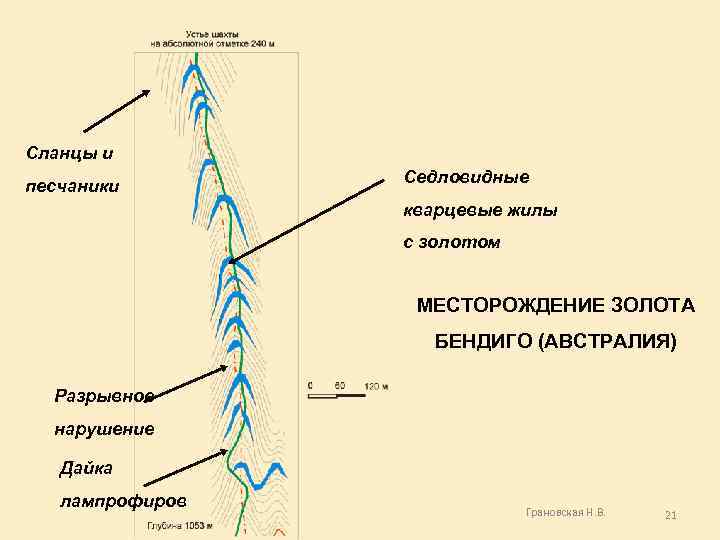

Сланцы и песчаники Седловидные кварцевые жилы с золотом МЕСТОРОЖДЕНИЕ ЗОЛОТА БЕНДИГО (АВСТРАЛИЯ) Разрывное нарушение Дайка лампрофиров Грановская Н. В. 21

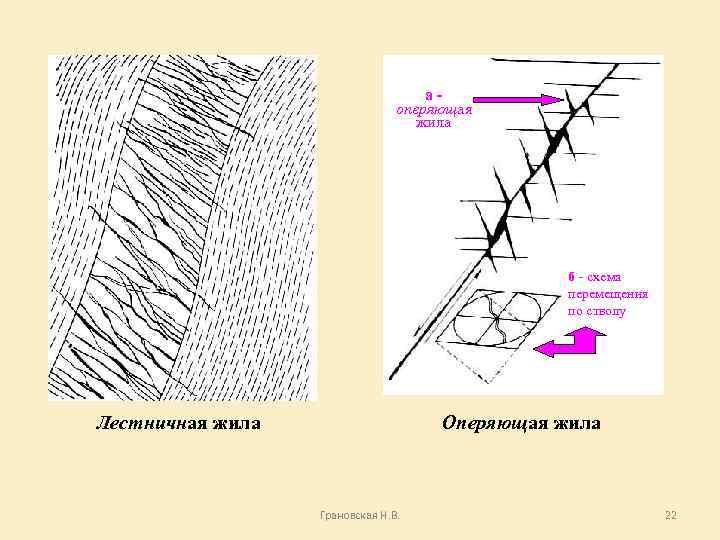

аоперяющая жила б - схема перемещения по стволу Лестничная жила Оперяющая жила Грановская Н. В. 22
типичны для алмазоносных тел, руд в вулканических жерлах (золота, серебра) 1 - туфы вулканического конуса; 2 - кратерные осадки; 3 - эксплозивные кимберлитовые брекчии (агломераты, туфы); Трубы, трубки, трубообразные и столбообразные залежи -– рудные тела, удлиненные по одной оси 4 - интрузивные брекчии и кимберлиты; 5 - породы системы Карру (СЭ-Р-Т): а - основные лавы, б - сланцы, песчаники, в - долериты; 6 -система Вентесдорп (PR 1): а - андезитовые лавы, б-конгломераты, кварциты; 7 - Первичная система (AR): а - сланцы, б - гранитогнейсы; 8 - границы систем; 9 - современная поверхность трубок и силлов в поле Кимберли. Части трубок: I -кратерная; I I -диатремовая, III - канальная. Модель южноафриканских алмазоносных кимберлитовых трубок Грановская Н. В. 23
Штокверк – некоторый объем горных пород, с рудной минерализацией в виде вкрапленности, многочисленными мелкими разноориентированными прожилками Грановская Н. В. 24

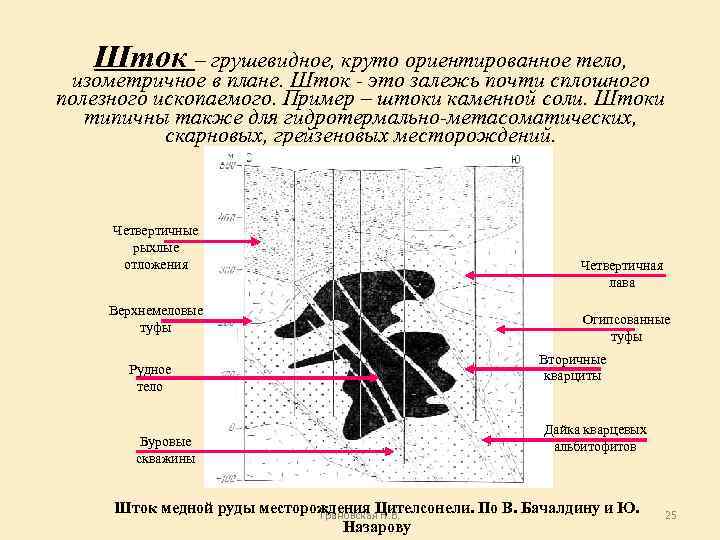

Шток – грушевидное, круто ориентированное тело, изометричное в плане. Шток - это залежь почти сплошного полезного ископаемого. Пример – штоки каменной соли. Штоки типичны также для гидротермально-метасоматических, скарновых, грейзеновых месторождений. Четвертичные рыхлые отложения Верхнемеловые туфы Рудное тело Буровые скважины Четвертичная лава Огипсованные туфы Вторичные кварциты Дайка кварцевых альбитофитов Шток медной руды месторождения Цителсонели. По В. Бачалдину и Ю. Грановская Н. В. Назарову 25
Шток каменной соли (Солотвиновское месторождение, Закарпатье) http: //www. photoukraine. com/russian/articles? id=83 Грановская Н. В. 26

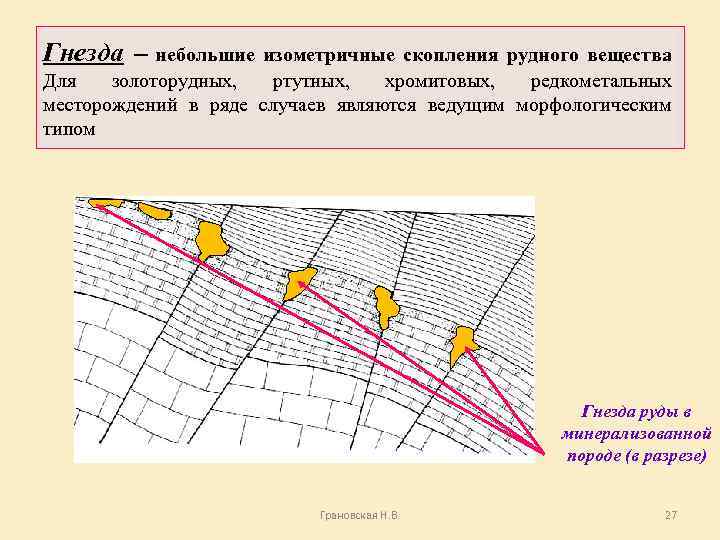

Гнезда – небольшие изометричные скопления рудного вещества Для золоторудных, ртутных, хромитовых, редкометальных месторождений в ряде случаев являются ведущим морфологическим типом Гнезда руды в минерализованной породе (в разрезе) Грановская Н. В. 27
Карманы – изометричные накопления рудного материала в зоне выветривания, в карстовых кавернах, в полостях, пустотах или вблизи экранирующей поверхности на гидротермальных месторождениях Тело желтых охр (пигментных руд) в коре выветривания (Туканское железорудное месторождение, Ю. Урал) Грановская Н. В. 28
Минералого-геохимические и текстурно-структурные характеристики • Руда – агрегат рудных (т. е. ценных) минералов и нерудных (их часто называют жильными минералами). • По химическому составу ценные минералы представлены: • оксидами железа, марганца, олова, урана, хрома, алюминия; • силикатами (слюды, асбест и др. ); • сернистыми соединениями: сульфидами, арсенидами, антимонидами железа, меди, цинка, свинца, никеля, серебра; • • • карбонатами железа, марганца, магния, свинца, цинка, меди; сульфатами бария и стронция; фосфатами; галоидами (соли, флюорит); самородными элементами (золото, платина, медь) Грановская Н. В. 29

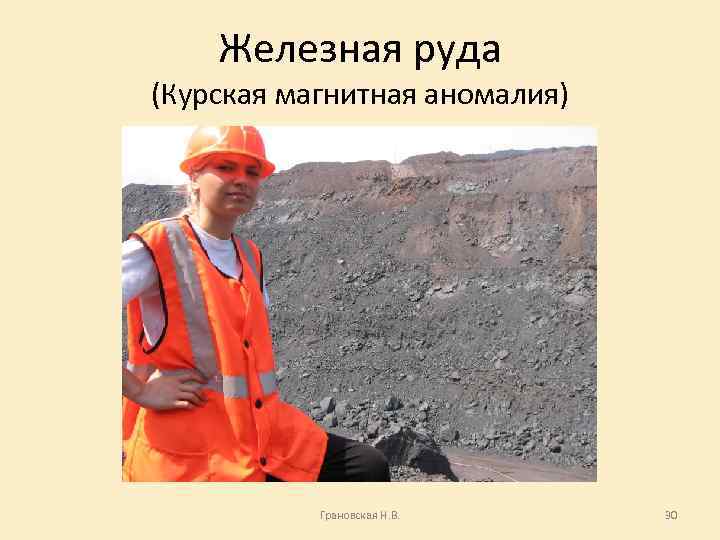

Железная руда (Курская магнитная аномалия) Грановская Н. В. 30

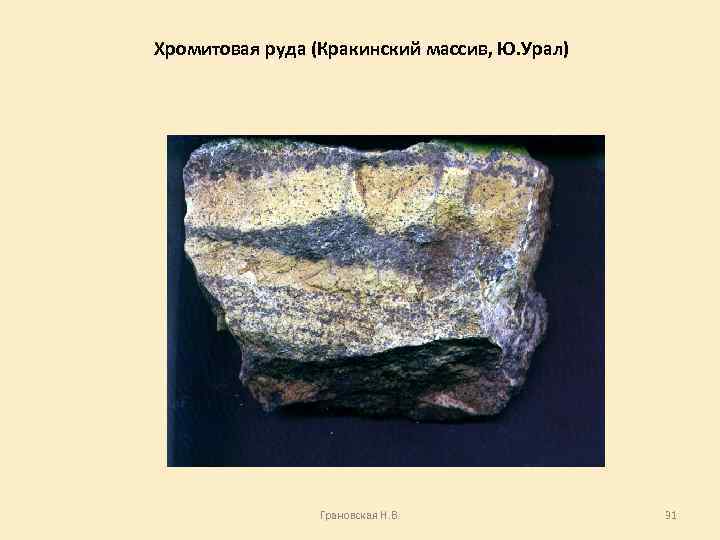

Хромитовая руда (Кракинский массив, Ю. Урал) Грановская Н. В. 31

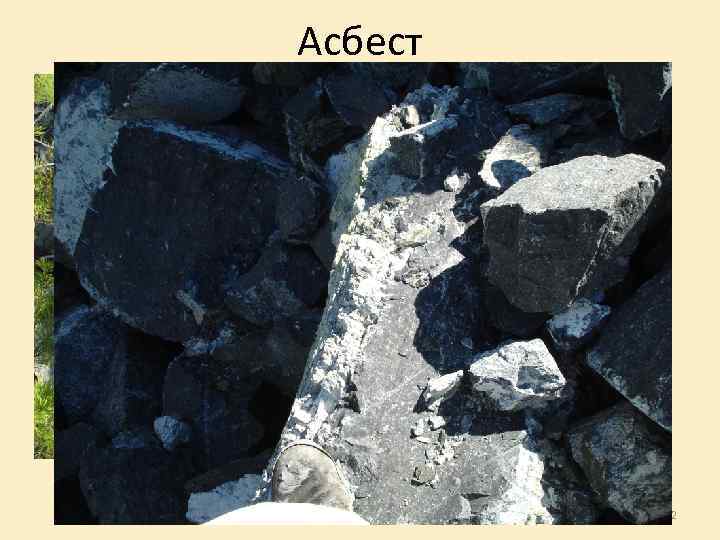

Асбест (Урал) Грановская Н. В. 32

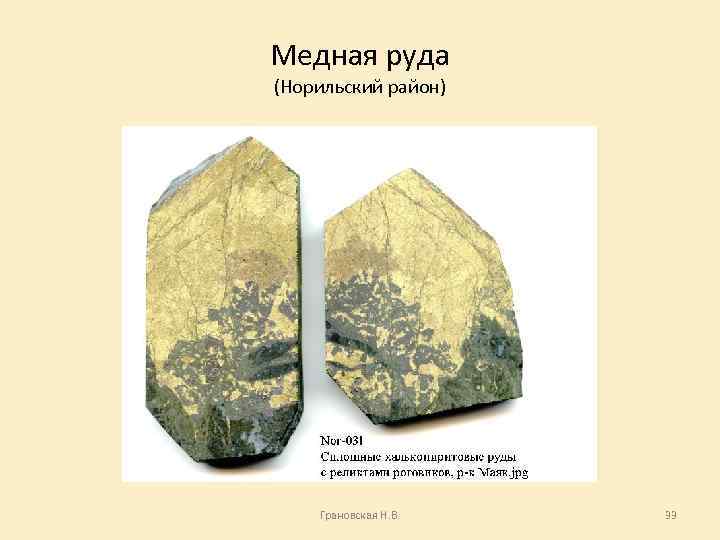

Медная руда (Норильский район) Грановская Н. В. 33
Антимонит (Сурьмяная руда) Грановская Н. В. 34

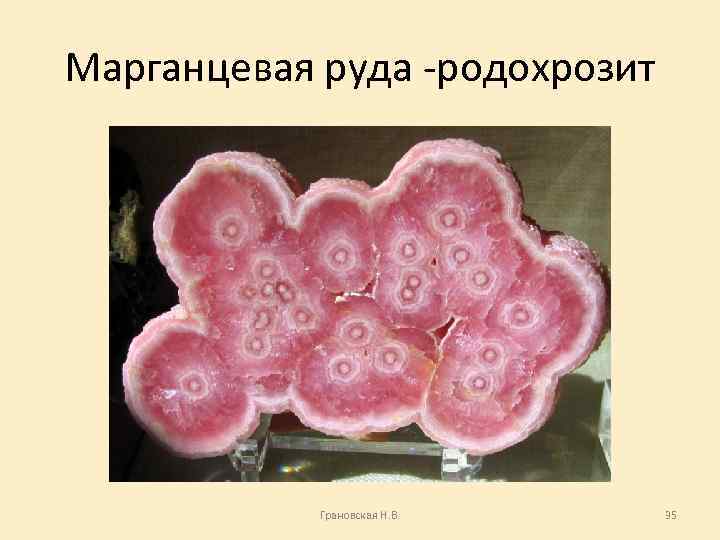

Марганцевая руда -родохрозит Грановская Н. В. 35

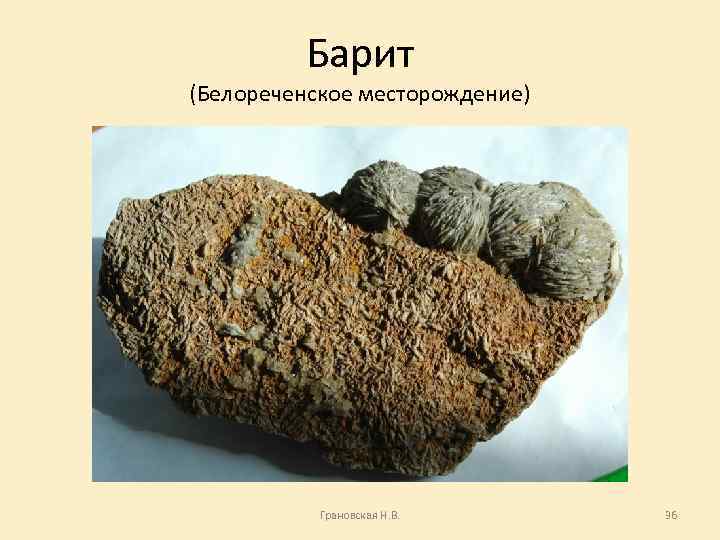

Барит (Белореченское месторождение) Грановская Н. В. 36

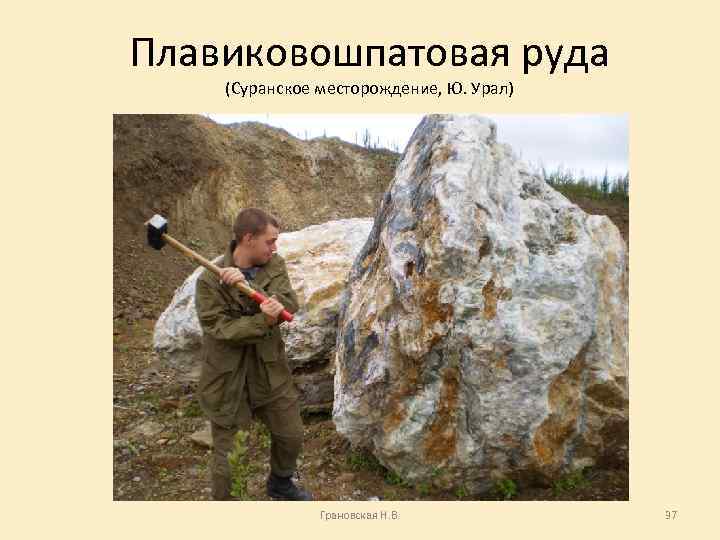

Плавиковошпатовая руда (Суранское месторождение, Ю. Урал) Грановская Н. В. 37
Апатит Сa 5 [РO 4]3 (F, О, ОН) Коллекция А. С. Горшкова Месторождение Слюдянка http: //www. catalogmineralov. ru/minera l/14. html Грановская Н. В. 38

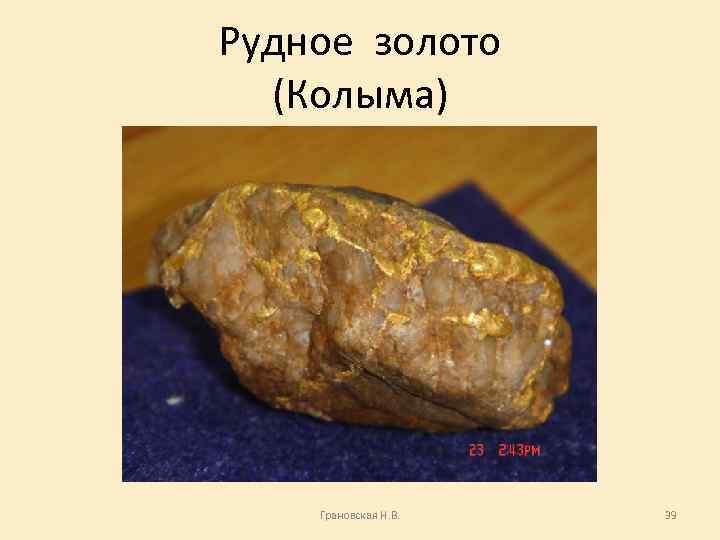

Рудное золото (Колыма) Грановская Н. В. 39

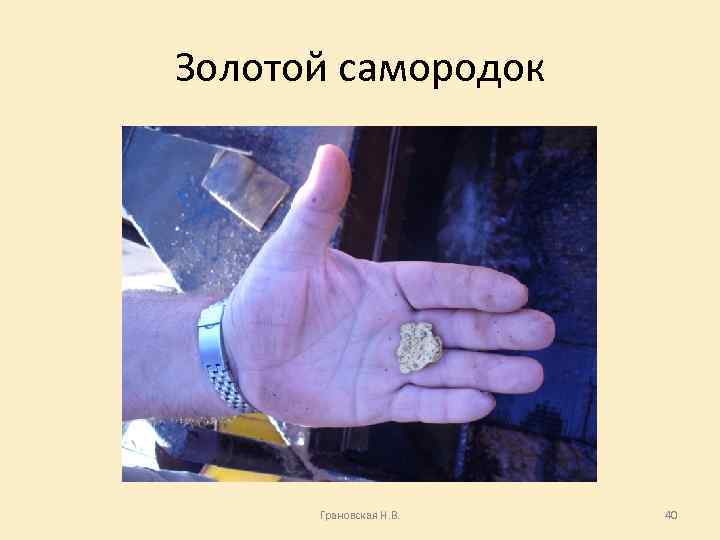

Золотой самородок Грановская Н. В. 40
Алмаз (Танзания) Грановская Н. В. 41
СТРУКТУРЫ И ТЕКСТУРЫ РУД • Структура руд – это строение руды, которое определяется формой, размерами, взаимоотношениями зерен слагающих их минералов • Текстура – строение руды, которое определяется формой, размерами и взаимоотношениями минеральных агрегатов, слагающих руду Грановская Н. В. 42

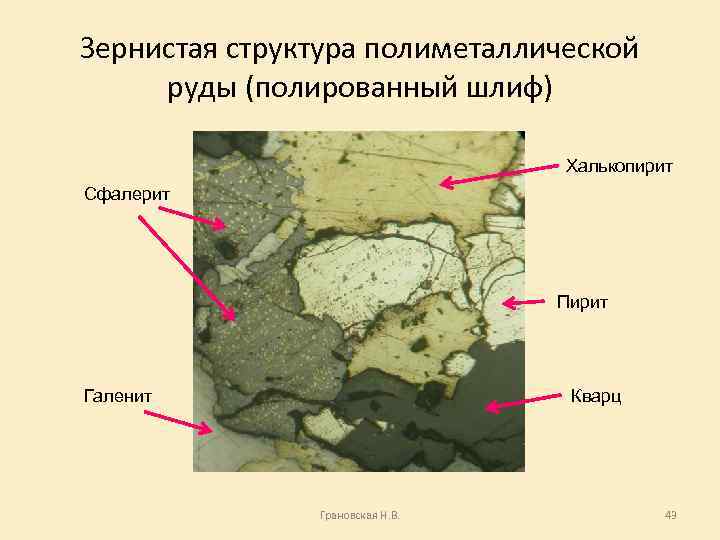

Зернистая структура полиметаллической руды (полированный шлиф) Халькопирит Сфалерит Пирит Галенит Кварц Грановская Н. В. 43
Порфировая структура сплошной сульфидной руды. Крупные порфировые вкрапленники пирротина в матрице халькопирита (рудник Заполярный, Норильск) Грановская Н. В. 44
Гнездовая текстура медноникелевой руды Грановская Н. В. 45

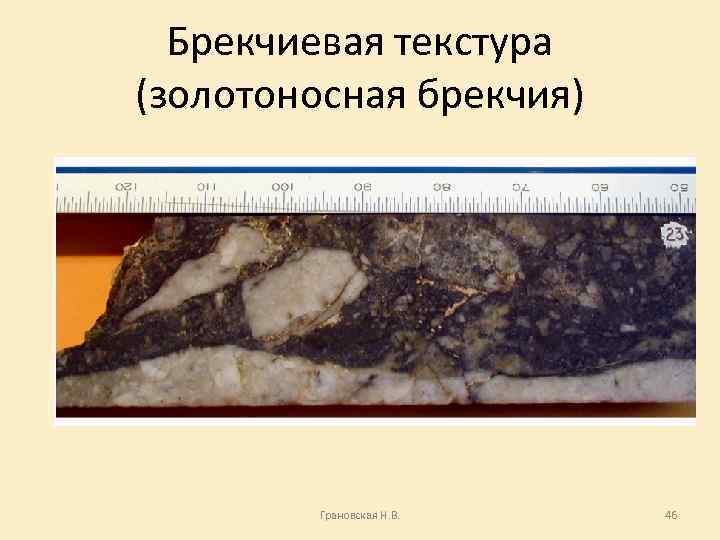

Брекчиевая текстура (золотоносная брекчия) Грановская Н. В. 46
Полосчато-колломорфная текстура золото-серебряной руды Грановская Н. В. 47
Плойчатая текстура железистых кварцитов (Михайловское месторождение КМА) Грановская Н. В. 48
Друзовая текстура горного хрусталя (Южный Урал) Грановская Н. В. 49
Этапы и стадии минералообразования • Этап – длительный временной интервал, когда происходит накопление руд одного генезиса, например, магматический этап, пегматитовый, гидротермальный • Стадии – части этапов, в течение которых происходило накопление минералов определенного состава. Стадия отделяется одна от другой перерывом в минерализации Грановская Н. В. 50

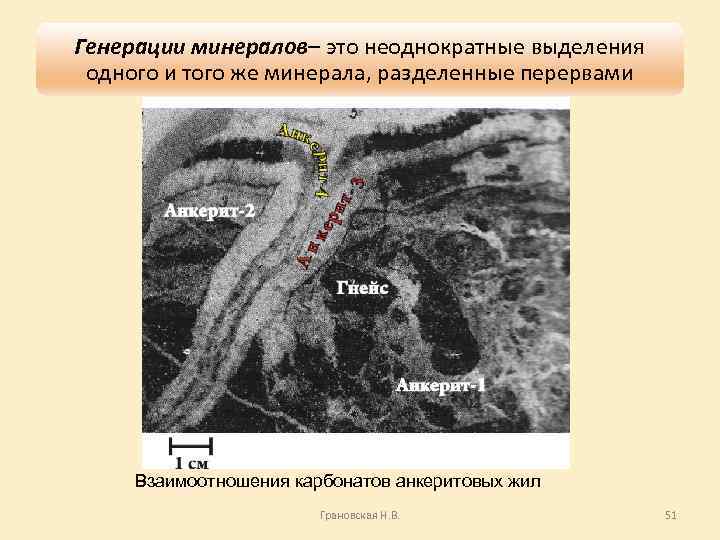

Генерации минералов– это неоднократные выделения одного и того же минерала, разделенные перервами Взаимоотношения карбонатов анкеритовых жил Грановская Н. В. 51
Спасибо за внимание Грановская Н. В. 52
