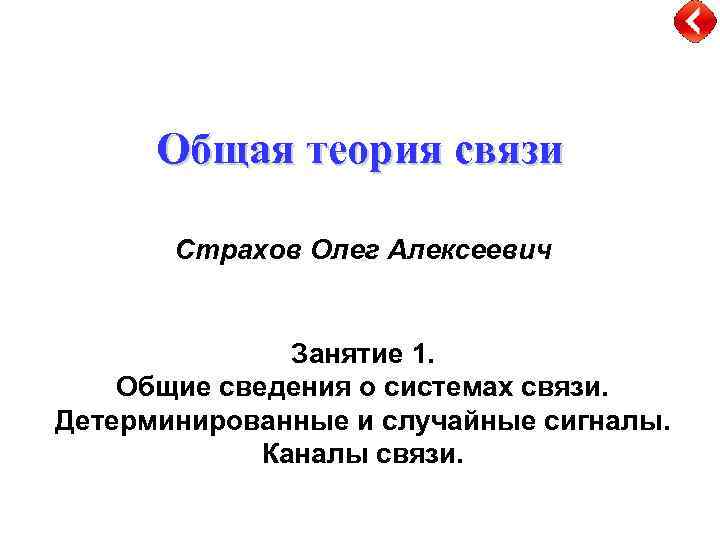

Общая теория связи Страхов Олег Алексеевич Занятие 1. Общие сведения о системах связи. Детерминированные и случайные сигналы. Каналы связи.
Литература • Григорьев В. А. , Лагутенко О. И. , Павлов О. А. , Распаев Ю. А. , Стародубцев В. Г. , Хворов И. А. Теория электрической связи. Конспект лекций: / под общ. ред. В. А. Григорьева. - СПб: НИУ ИТМО, 2012. - 148 с. • Каганов В. И. , Битюков В. К. Основы радиоэлектроники и связи: Учеб. пособие для вузов. - М. : Горячая линия-Телеком, 2007. - 542 с. Васильев К. К. , Глушков В. А. , Дормидонтов А. В. , Нестеренко А. Г. Теория электрической связи: учебное пособие /под общ. ред. К. К. Васильева. Ульяновск: Ул. ГТУ, 2008. - 452 с. • 2

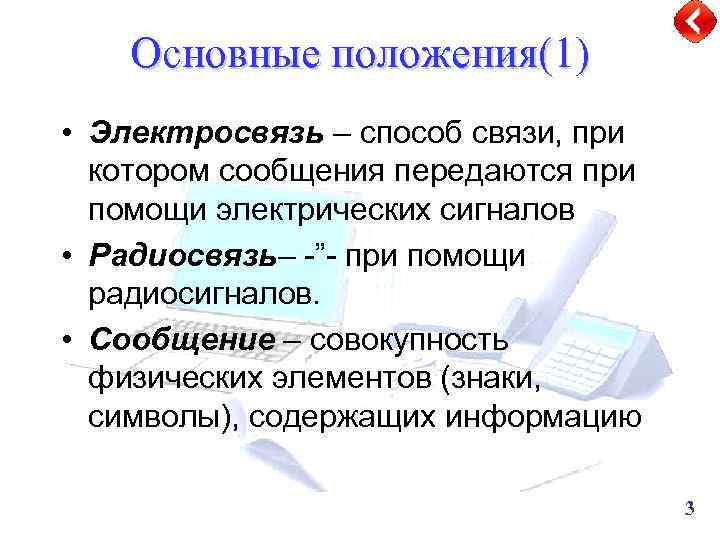

Основные положения(1) • Электросвязь – способ связи, при котором сообщения передаются при помощи электрических сигналов • Радиосвязь– -”- при помощи радиосигналов. • Сообщение – совокупность физических элементов (знаки, символы), содержащих информацию 3
Основные положения(2) • Системы передачи информации (СПИ) - совокупность технических передачи информации, характеризуемых определённым способом преобразований сообщения в сигнал и преобразованием сигнала в сообщение на приёмной стороне. • Канал связи - совокупность технических средств, предназначенных для передачи сигнала. 4

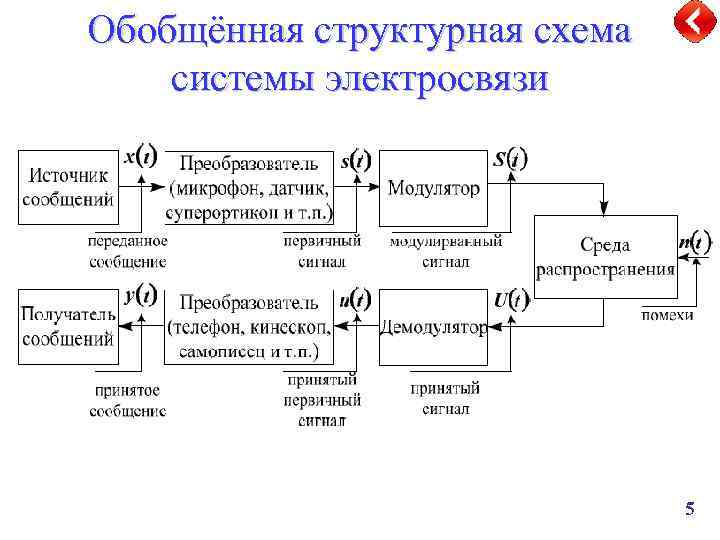

Обобщённая структурная схема системы электросвязи 5

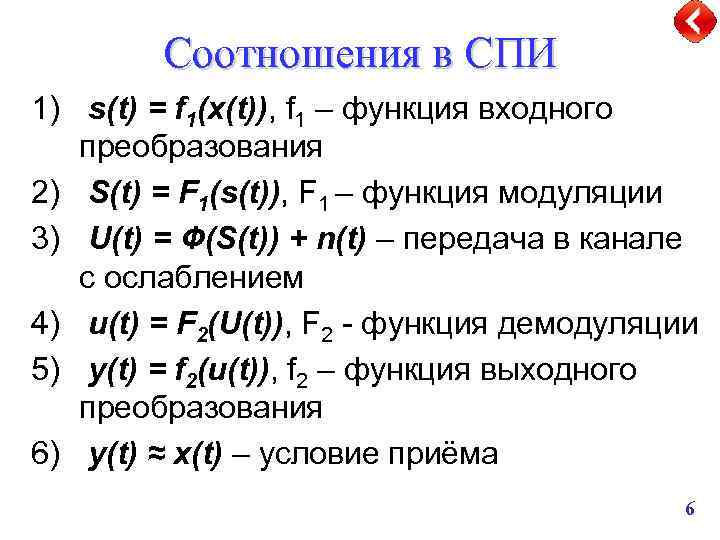

Соотношения в СПИ 1) s(t) = f 1(x(t)), f 1 – функция входного преобразования 2) S(t) = F 1(s(t)), F 1 – функция модуляции 3) U(t) = Ф(S(t)) + n(t) – передача в канале с ослаблением 4) u(t) = F 2(U(t)), F 2 - функция демодуляции 5) y(t) = f 2(u(t)), f 2 – функция выходного преобразования 6) y(t) ≈ x(t) – условие приёма 6

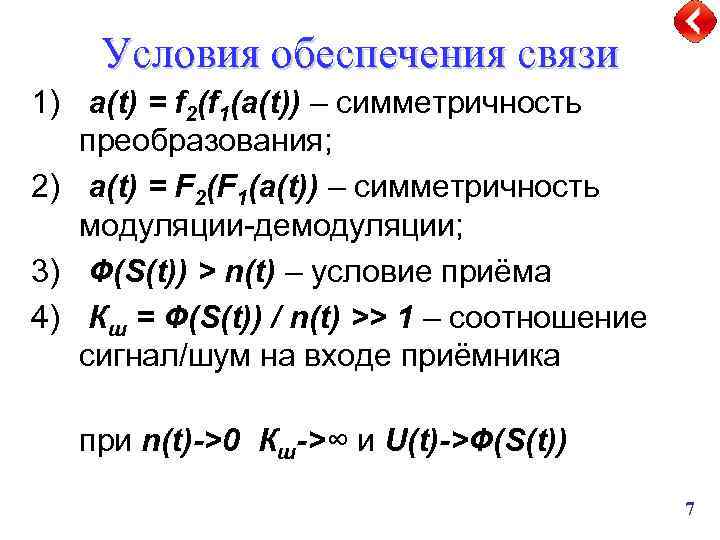

Условия обеспечения связи 1) a(t) = f 2(f 1(a(t)) – симметричность преобразования; 2) a(t) = F 2(F 1(a(t)) – симметричность модуляции-демодуляции; 3) Ф(S(t)) > n(t) – условие приёма 4) Кш = Ф(S(t)) / n(t) >> 1 – соотношение сигнал/шум на входе приёмника при n(t)->0 Кш->∞ и U(t)->Ф(S(t)) 7
Обобщённая структура системы электросвязи для передачи дискретных сообщений 8

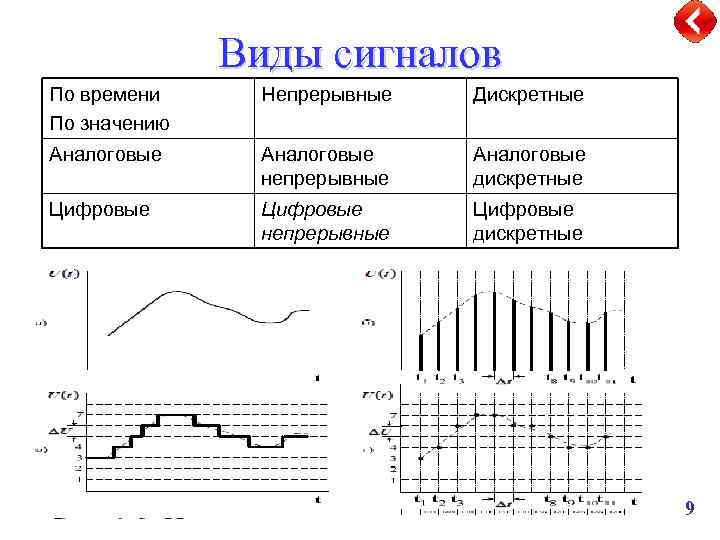

Виды сигналов По времени По значению Непрерывные Дискретные Аналоговые непрерывные Аналоговые дискретные Цифровые непрерывные Цифровые дискретные 9

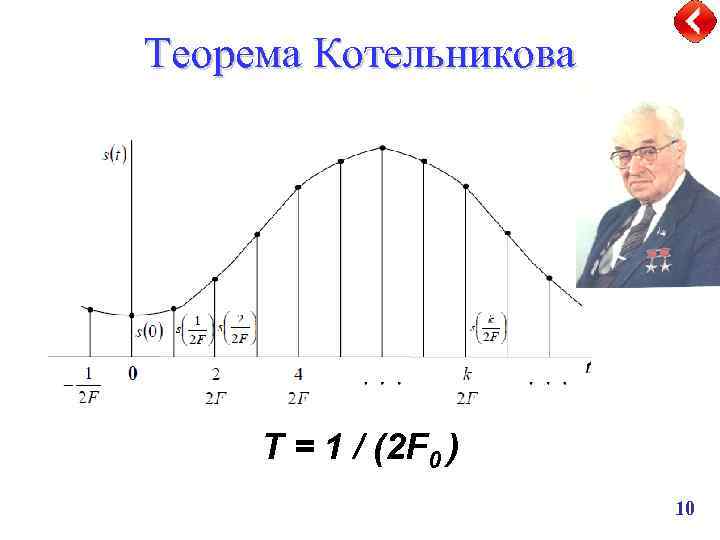

Теорема Котельникова T = 1 / (2 F 0 ) 10

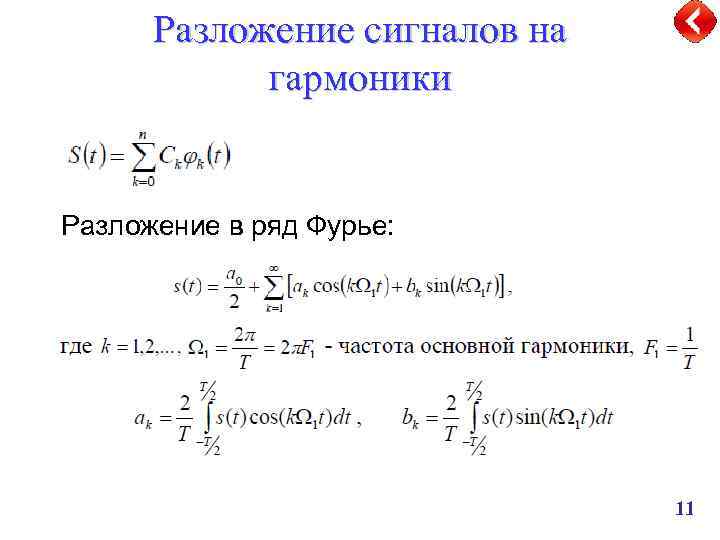

Разложение сигналов на гармоники Разложение в ряд Фурье: 11
Пример: разложение прямоугольных импульсов 12

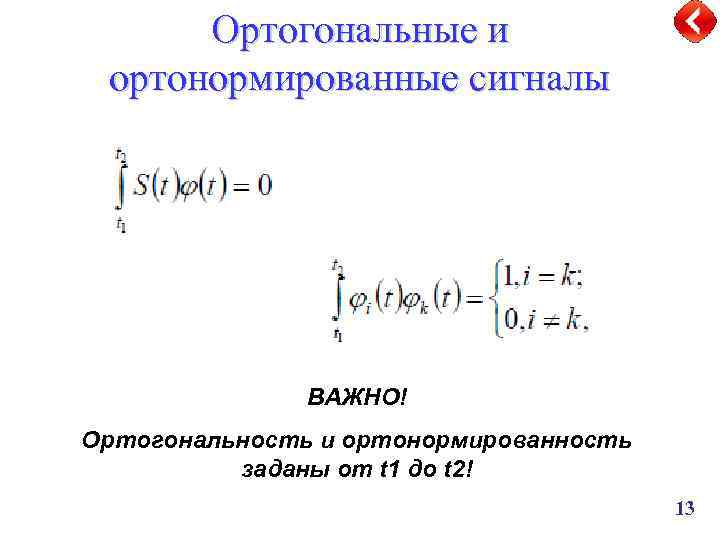

Ортогональные и ортонормированные сигналы ВАЖНО! Ортогональность и ортонормированность заданы от t 1 до t 2! 13
Каналы связи 14

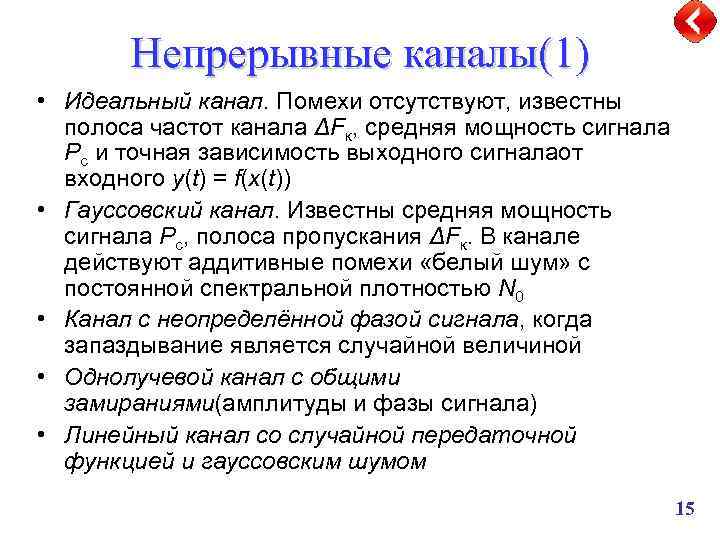

Непрерывные каналы(1) • Идеальный канал. Помехи отсутствуют, известны полоса частот канала ΔFк, средняя мощность сигнала Рс и точная зависимость выходного сигналаот входного y(t) = f(x(t)) • Гауссовский канал. Известны средняя мощность сигнала Рс, полоса пропускания ΔFк. В канале действуют аддитивные помехи «белый шум» с постоянной спектральной плотностью N 0 • Канал с неопределённой фазой сигнала, когда запаздывание является случайной величиной • Однолучевой канал с общими замираниями(амплитуды и фазы сигнала) • Линейный канал со случайной передаточной функцией и гауссовским шумом 15

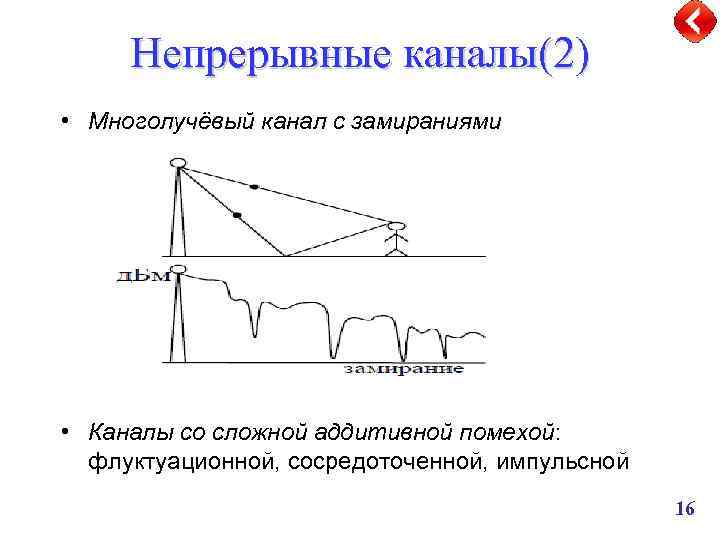

Непрерывные каналы(2) • Многолучёвый канал с замираниями • Каналы со сложной аддитивной помехой: флуктуационной, сосредоточенной, импульсной 16

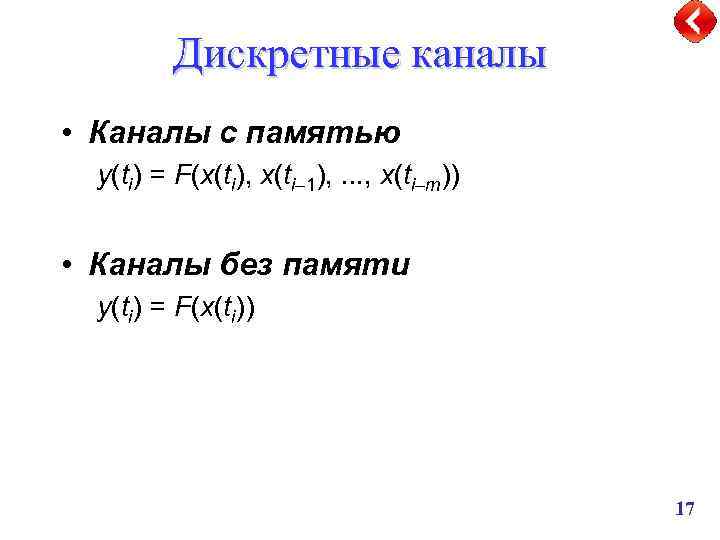

Дискретные каналы • Каналы с памятью y(ti) = F(x(ti), x(ti– 1), . . . , x(ti–m)) • Каналы без памяти y(ti) = F(x(ti)) 17
