Общая шина

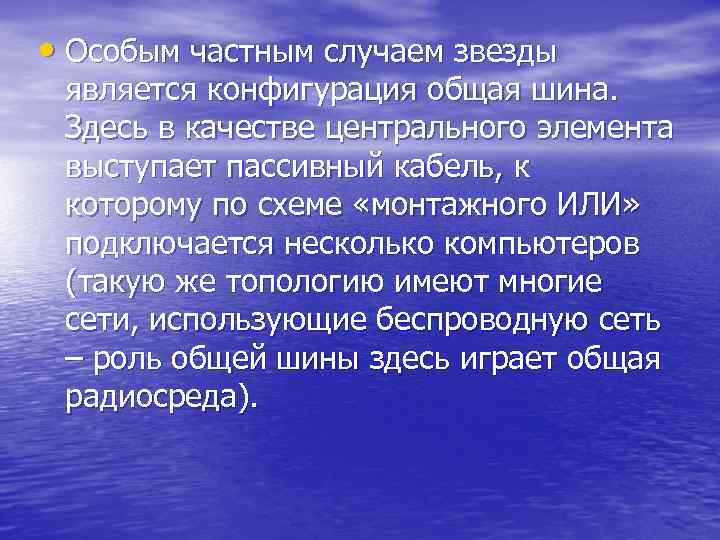

• Особым частным случаем звезды является конфигурация общая шина. Здесь в качестве центрального элемента выступает пассивный кабель, к которому по схеме «монтажного ИЛИ» подключается несколько компьютеров (такую же топологию имеют многие сети, использующие беспроводную сеть – роль общей шины здесь играет общая радиосреда).

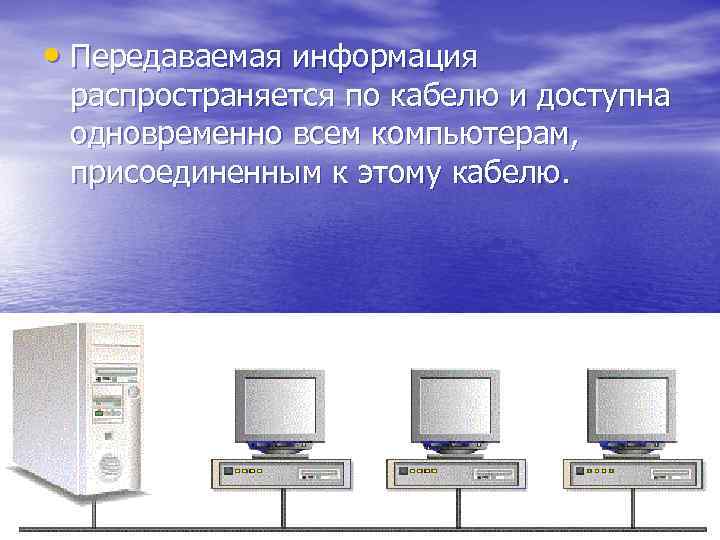

• Передаваемая информация распространяется по кабелю и доступна одновременно всем компьютерам, присоединенным к этому кабелю.

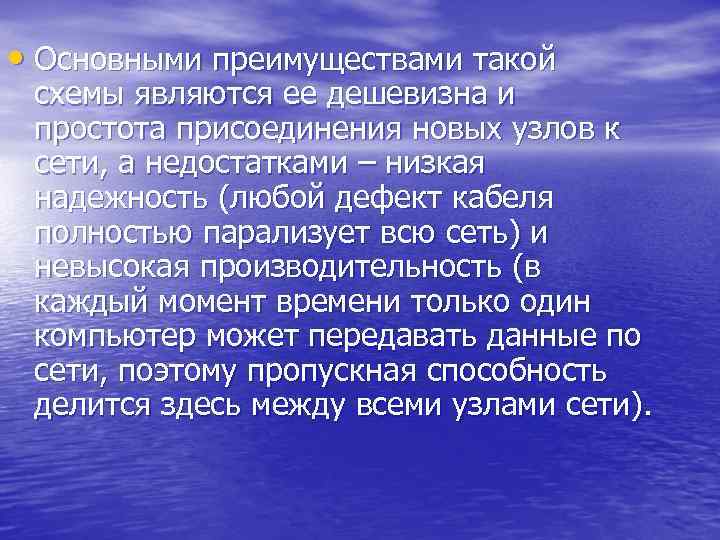

• Основными преимуществами такой схемы являются ее дешевизна и простота присоединения новых узлов к сети, а недостатками – низкая надежность (любой дефект кабеля полностью парализует всю сеть) и невысокая производительность (в каждый момент времени только один компьютер может передавать данные по сети, поэтому пропускная способность делится здесь между всеми узлами сети).
• Все компьютеры подключаются к одному кабелю. На его концах должны быть расположены терминаторы. По такой топологии строятся 10 Мегабитные сети 10 Base-2 и 10 Base-5. В качестве кабеля используется коаксиальный кабель. Нарушение общего кабеля или любого из двух терминаторов (заглушек) приводит к выходу из строя участка сети между этими терминаторами (сегмент сети). Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает.

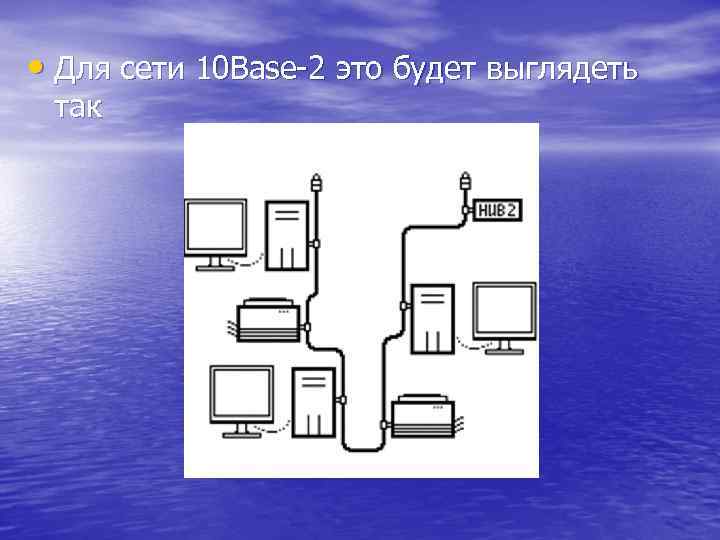

• Для сети 10 Base-2 это будет выглядеть так

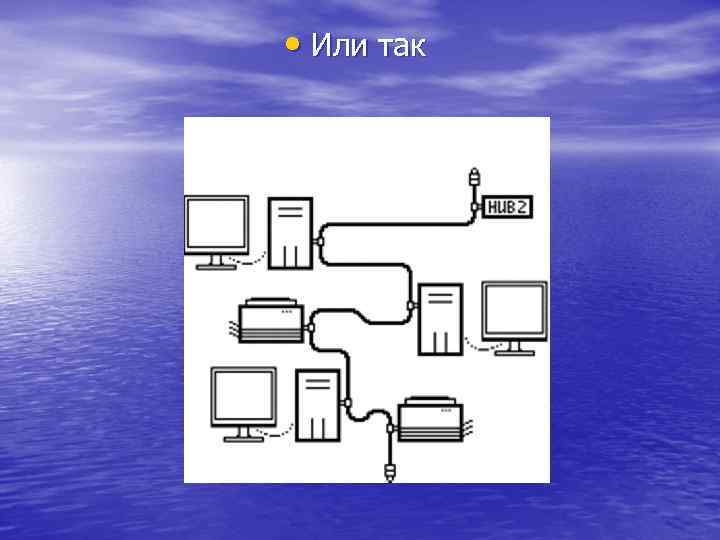

• Или так

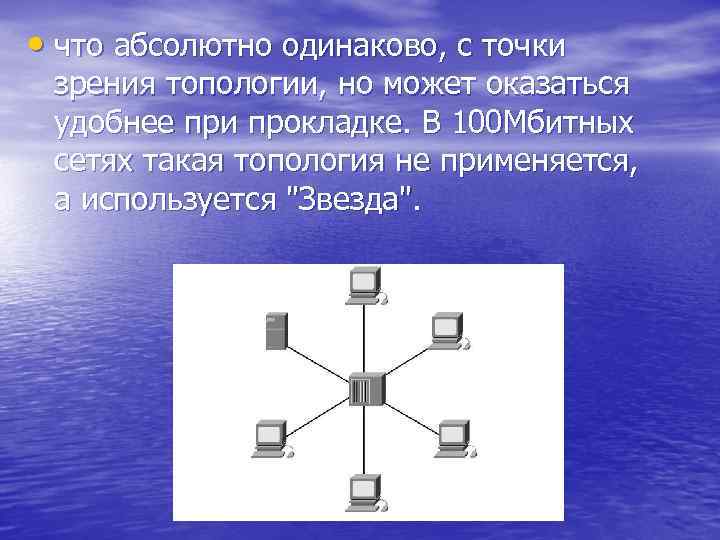

• что абсолютно одинаково, с точки зрения топологии, но может оказаться удобнее при прокладке. В 100 Мбитных сетях такая топология не применяется, а используется "Звезда".
