Общая информация о проводных и беспроводных сетях Модуль 3

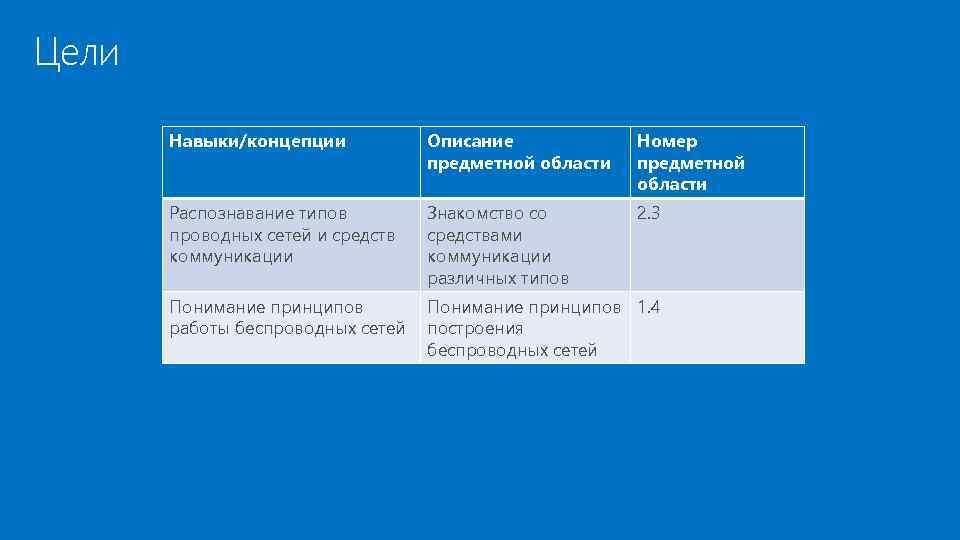

Цели Навыки/концепции Описание предметной области Номер предметной области Распознавание типов проводных сетей и средств коммуникации Знакомство со средствами коммуникации различных типов 2. 3 Понимание принципов работы беспроводных сетей Понимание принципов 1. 4 построения беспроводных сетей

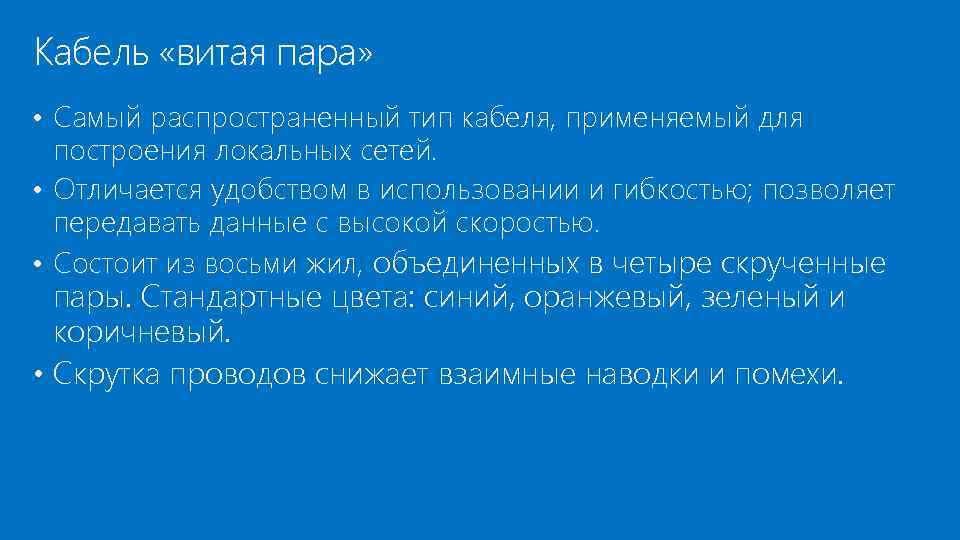

Кабель «витая пара» • Самый распространенный тип кабеля, применяемый для построения локальных сетей. • Отличается удобством в использовании и гибкостью; позволяет передавать данные с высокой скоростью. • Состоит из восьми жил, объединенных в четыре скрученные пары. Стандартные цвета: синий, оранжевый, зеленый и коричневый. • Скрутка проводов снижает взаимные наводки и помехи.

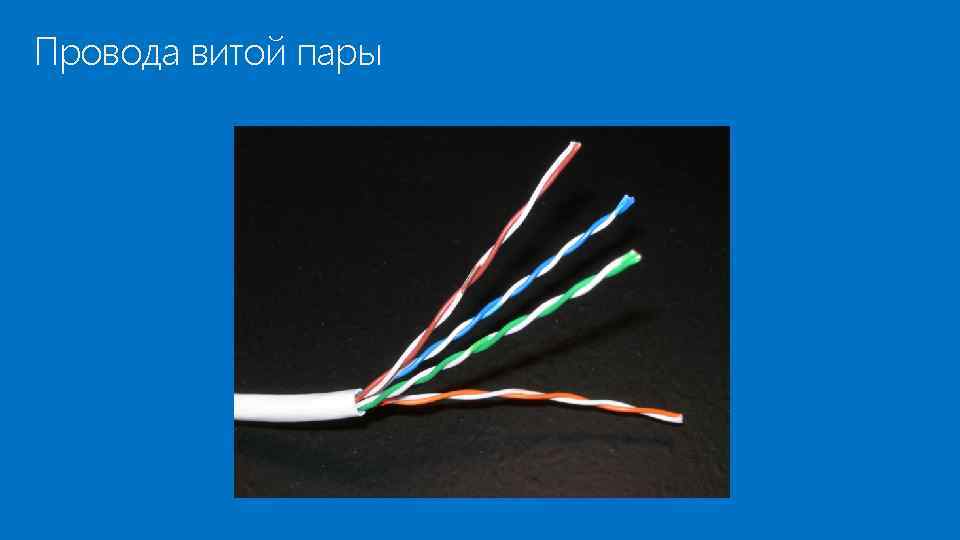

Провода витой пары
Категории витой пары • Существует несколько категорий кабеля «витая пара» . Категория определяет частоту сигнала и скорость передачи данных. Тип кабеля Скорость Категория 3 (Cat-3) 10 Мбит/с Категория 5 (Cat-5) 100 Мбит/с Категория 5 e (Cat-5 e) 100 Мбит/с; до 1000 Мбит/с Категория 6 (Cat-6) свыше 1000 Мбит/с

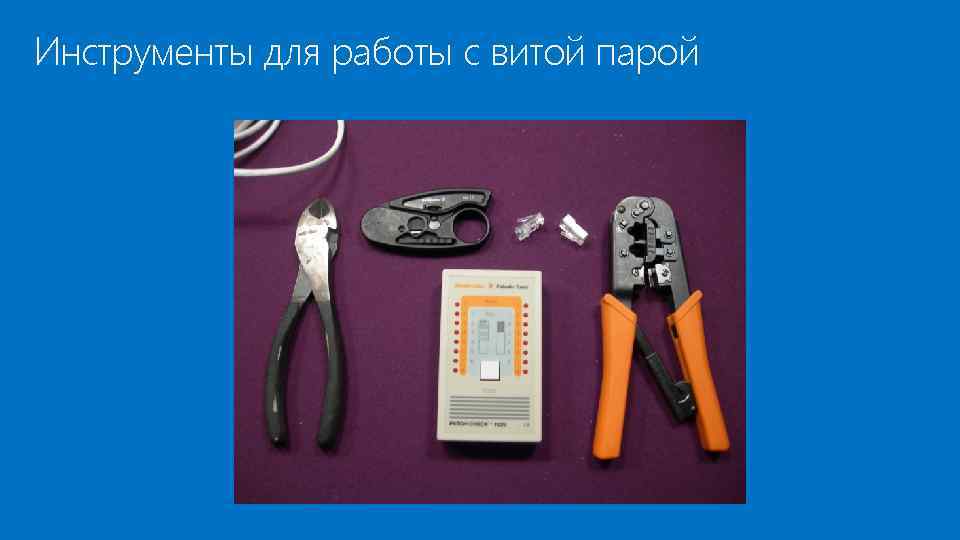

Инструменты для работы с витой парой

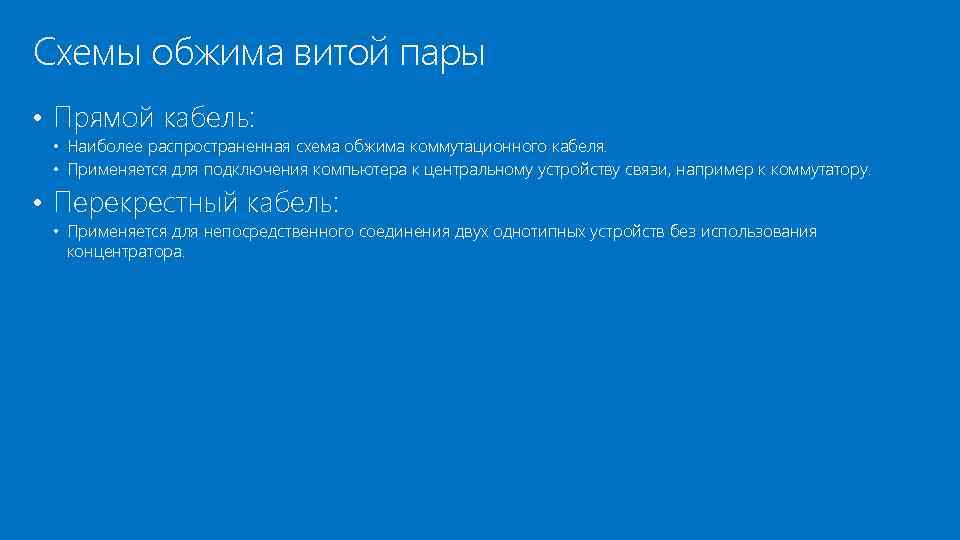

Схемы обжима витой пары • Прямой кабель: • Наиболее распространенная схема обжима коммутационного кабеля. • Применяется для подключения компьютера к центральному устройству связи, например к коммутатору. • Перекрестный кабель: • Применяется для непосредственного соединения двух однотипных устройств без использования концентратора.
Порты MDI и MDI-X • MDI, Medium Dependent Interface (интерфейс, зависящий от среды передачи) является разновидностью Ethernet-порта и предназначен для подключения витой пары. • Жилы в кабеле для обмена данными между компьютером и другими устройствами должны перекрещиваться. • Для подключения компьютера к центральному соединительному устройству не следует применять перекрестный кабель; в таких устройствах используются порты MDI-X (кроссированный интерфейс MDI), которые обеспечивают необходимое перекрещивание проводов.

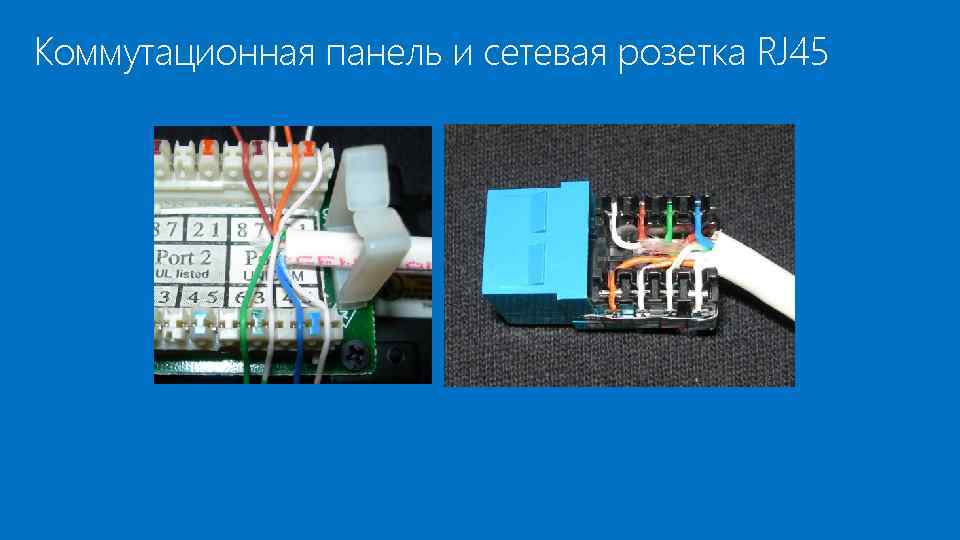

Коммутационная панель и сетевая розетка RJ 45

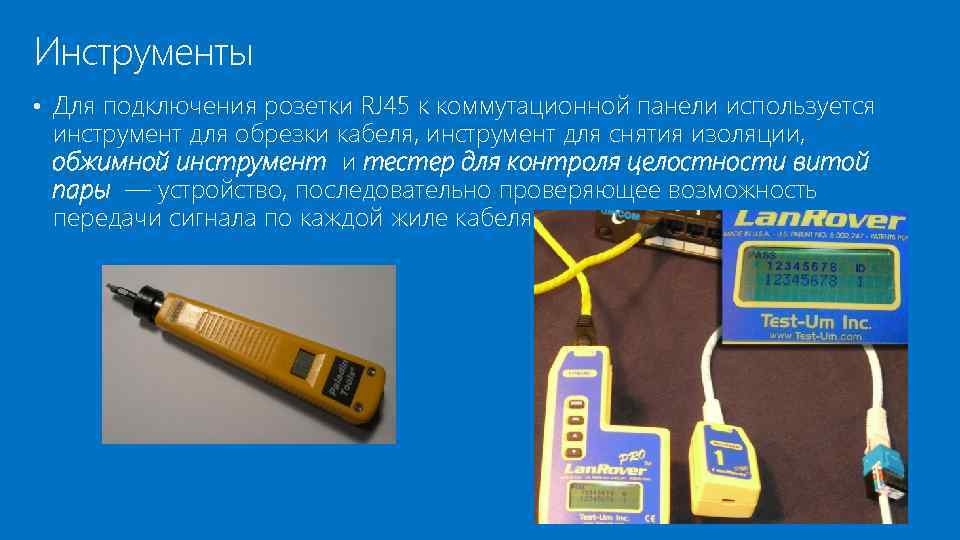

Инструменты • Для подключения розетки RJ 45 к коммутационной панели используется инструмент для обрезки кабеля, инструмент для снятия изоляции, обжимной инструмент и тестер для контроля целостности витой пары — устройство, последовательно проверяющее возможность передачи сигнала по каждой жиле кабеля.

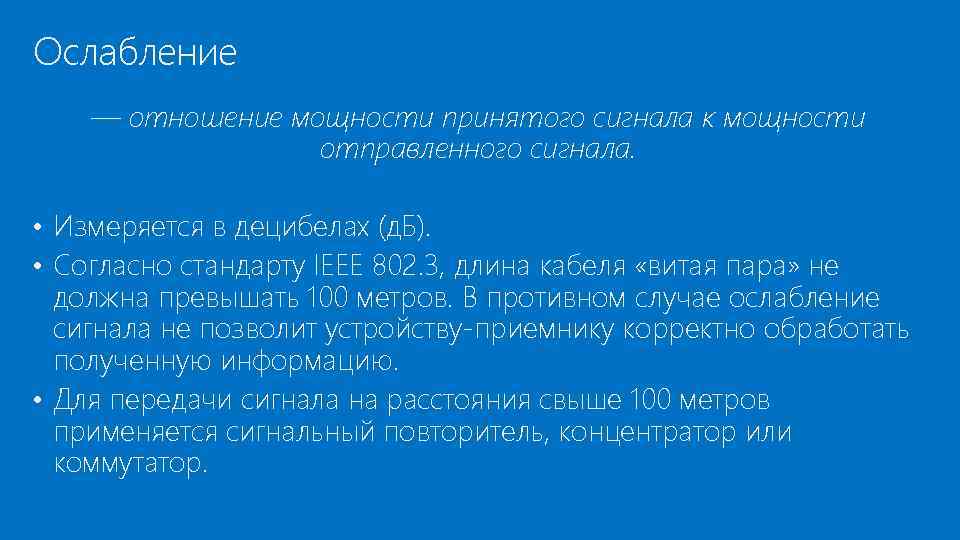

Ослабление — отношение мощности принятого сигнала к мощности отправленного сигнала. • Измеряется в децибелах (д. Б). • Согласно стандарту IEEE 802. 3, длина кабеля «витая пара» не должна превышать 100 метров. В противном случае ослабление сигнала не позволит устройству-приемнику корректно обработать полученную информацию. • Для передачи сигнала на расстояния свыше 100 метров применяется сигнальный повторитель, концентратор или коммутатор.

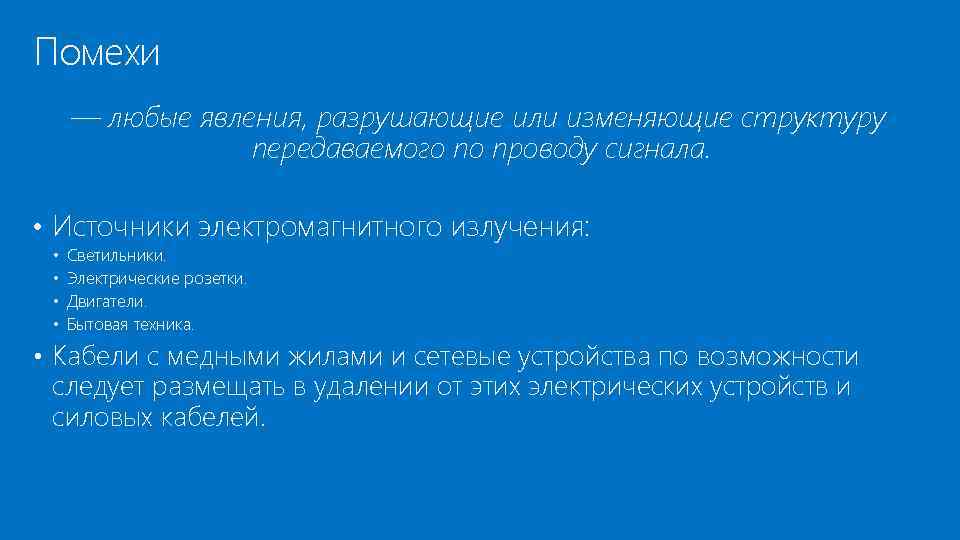

Помехи — любые явления, разрушающие или изменяющие структуру передаваемого по проводу сигнала. • Источники электромагнитного излучения: • • Светильники. Электрические розетки. Двигатели. Бытовая техника. • Кабели с медными жилами и сетевые устройства по возможности следует размещать в удалении от этих электрических устройств и силовых кабелей.

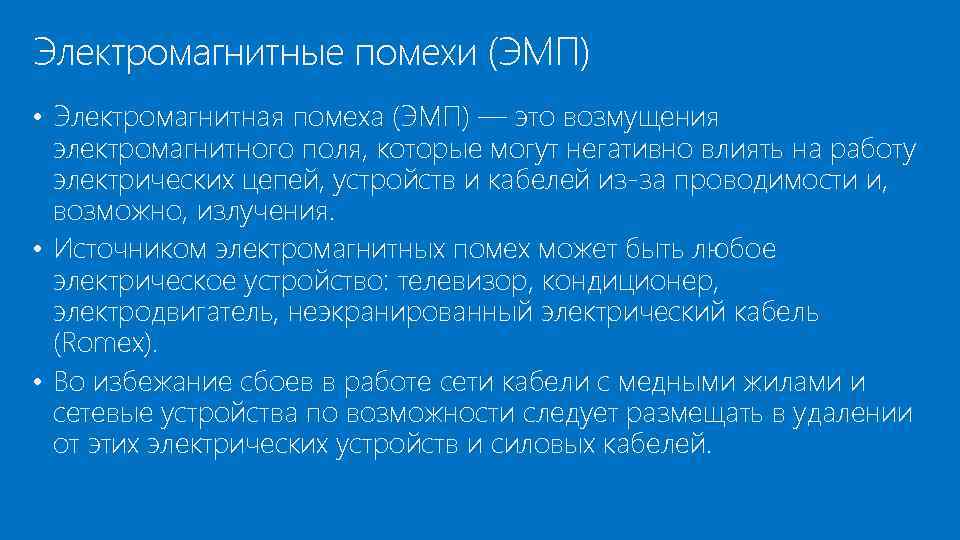

Электромагнитные помехи (ЭМП) • Электромагнитная помеха (ЭМП) — это возмущения электромагнитного поля, которые могут негативно влиять на работу электрических цепей, устройств и кабелей из-за проводимости и, возможно, излучения. • Источником электромагнитных помех может быть любое электрическое устройство: телевизор, кондиционер, электродвигатель, неэкранированный электрический кабель (Romex). • Во избежание сбоев в работе сети кабели с медными жилами и сетевые устройства по возможности следует размещать в удалении от этих электрических устройств и силовых кабелей.

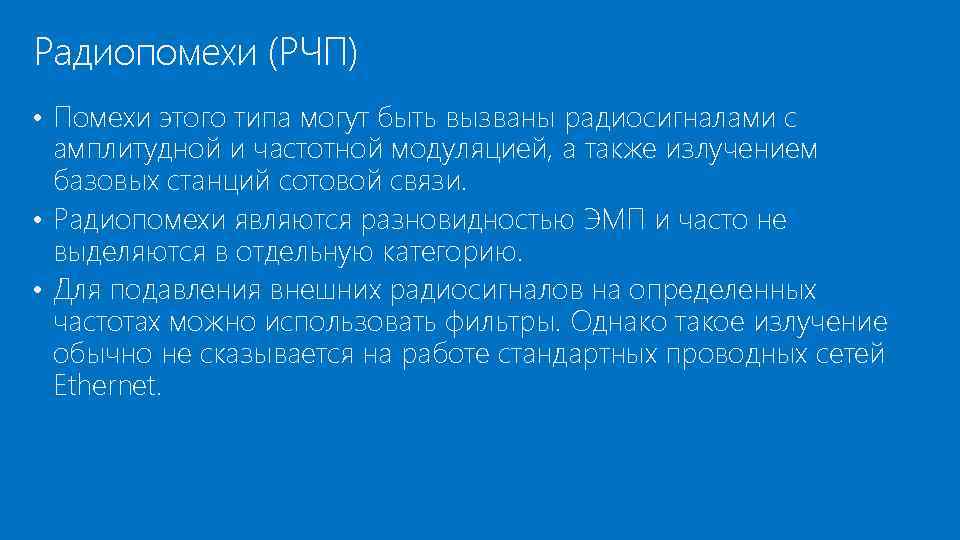

Радиопомехи (РЧП) • Помехи этого типа могут быть вызваны радиосигналами с амплитудной и частотной модуляцией, а также излучением базовых станций сотовой связи. • Радиопомехи являются разновидностью ЭМП и часто не выделяются в отдельную категорию. • Для подавления внешних радиосигналов на определенных частотах можно использовать фильтры. Однако такое излучение обычно не сказывается на работе стандартных проводных сетей Ethernet.
Перекрестные наводки — искажение сигнала, передаваемого по одному проводу (или паре проводов), сигналом, передаваемым по другому проводу (или паре проводов). • Перекрестные наводки, возникающие в кабелях «витая пара» , делятся на два типа: • Перекрестная наводка на ближнем конце (наводка NEXT, Near End Crosstalk) возникает при появлении помехи между двумя парами проводов одного кабеля на ближнем к передатчику отрезке кабеля. • Перекрестная наводка на дальнем конце (наводка FEXT, Far End Crosstalk) возникает при появлении аналогичной помехи на дальнем от передатчика отрезке кабеля.

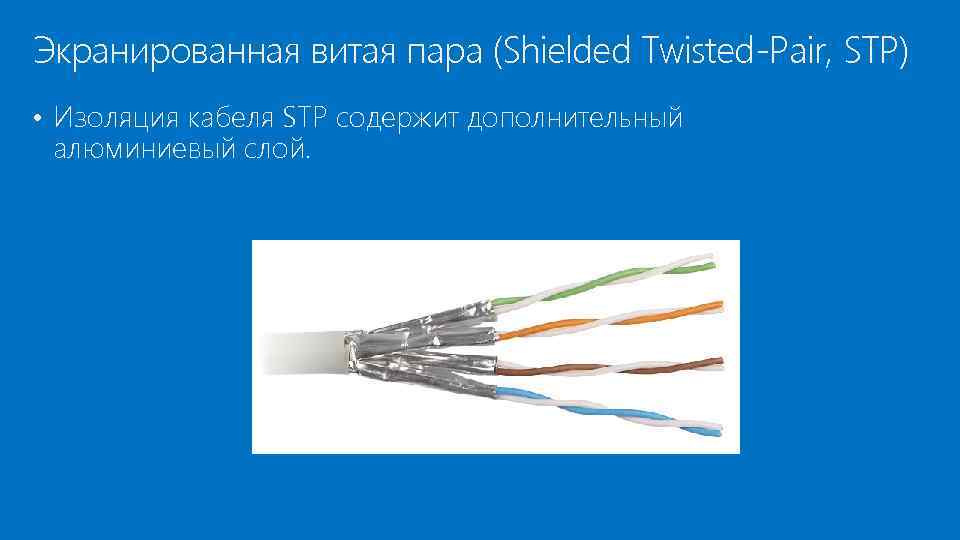

Экранированная витая пара (Shielded Twisted-Pair, STP) • Изоляция кабеля STP содержит дополнительный алюминиевый слой.

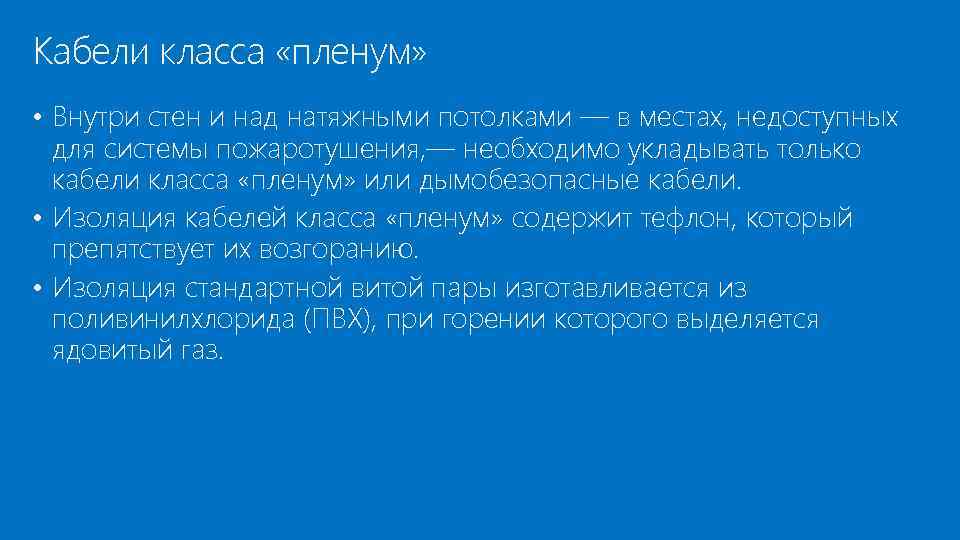

Кабели класса «пленум» • Внутри стен и над натяжными потолками — в местах, недоступных для системы пожаротушения, — необходимо укладывать только кабели класса «пленум» или дымобезопасные кабели. • Изоляция кабелей класса «пленум» содержит тефлон, который препятствует их возгоранию. • Изоляция стандартной витой пары изготавливается из поливинилхлорида (ПВХ), при горении которого выделяется ядовитый газ.

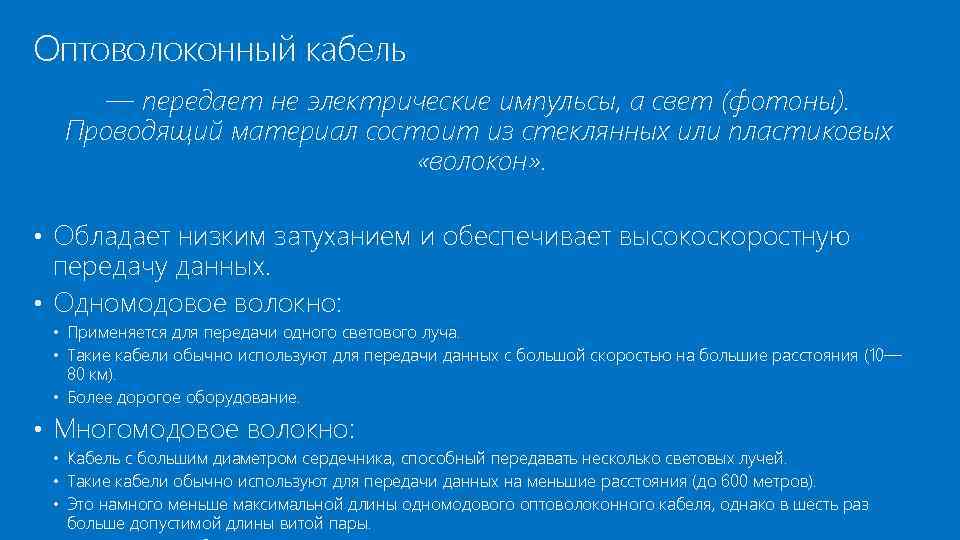

Оптоволоконный кабель — передает не электрические импульсы, а свет (фотоны). Проводящий материал состоит из стеклянных или пластиковых «волокон» . • Обладает низким затуханием и обеспечивает высокоскоростную передачу данных. • Одномодовое волокно: • Применяется для передачи одного светового луча. • Такие кабели обычно используют для передачи данных с большой скоростью на большие расстояния (10— 80 км). • Более дорогое оборудование. • Многомодовое волокно: • Кабель с большим диаметром сердечника, способный передавать несколько световых лучей. • Такие кабели обычно используют для передачи данных на меньшие расстояния (до 600 метров). • Это намного меньше максимальной длины одномодового оптоволоконного кабеля, однако в шесть раз больше допустимой длины витой пары.
Оптоволоконные кабели

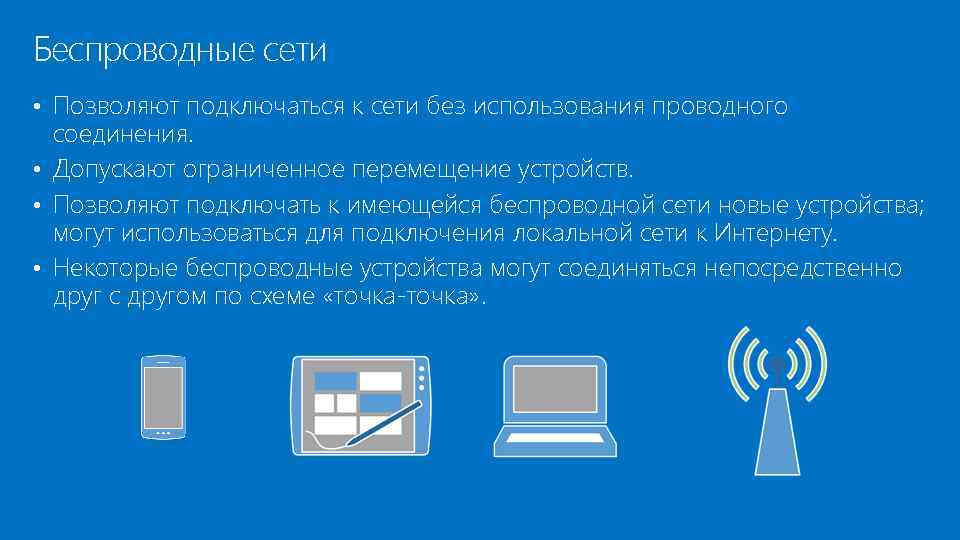

Беспроводные сети • Позволяют подключаться к сети без использования проводного соединения. • Допускают ограниченное перемещение устройств. • Позволяют подключать к имеющейся беспроводной сети новые устройства; могут использоваться для подключения локальной сети к Интернету. • Некоторые беспроводные устройства могут соединяться непосредственно друг с другом по схеме «точка-точка» .

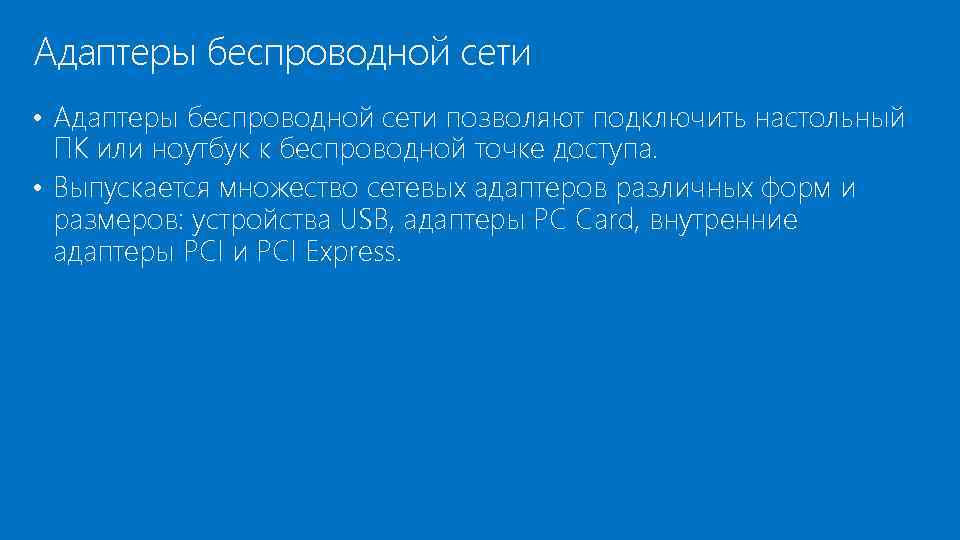

Адаптеры беспроводной сети • Адаптеры беспроводной сети позволяют подключить настольный ПК или ноутбук к беспроводной точке доступа. • Выпускается множество сетевых адаптеров различных форм и размеров: устройства USB, адаптеры PC Card, внутренние адаптеры PCI и PCI Express.

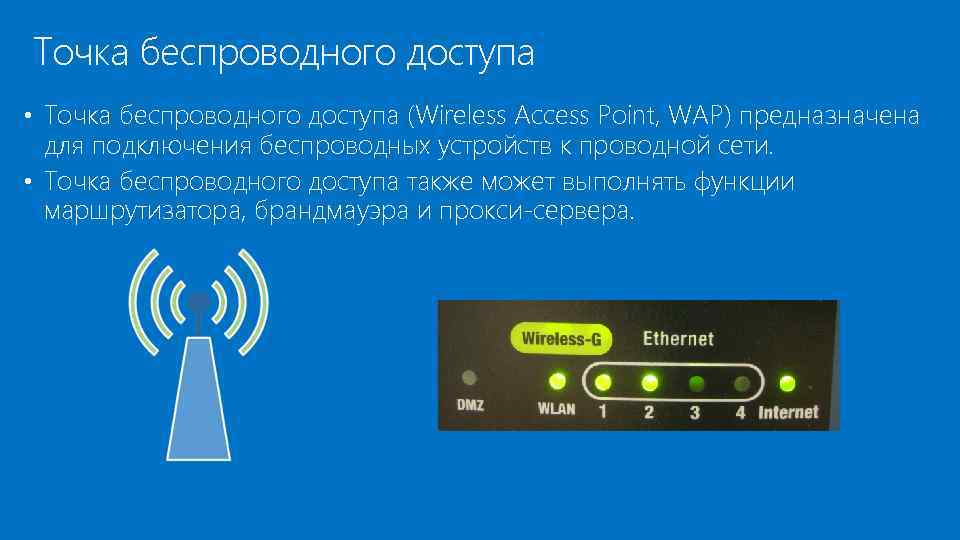

Точка беспроводного доступа • Точка беспроводного доступа (Wireless Access Point, WAP) предназначена для подключения беспроводных устройств к проводной сети. • Точка беспроводного доступа также может выполнять функции маршрутизатора, брандмауэра и прокси-сервера.

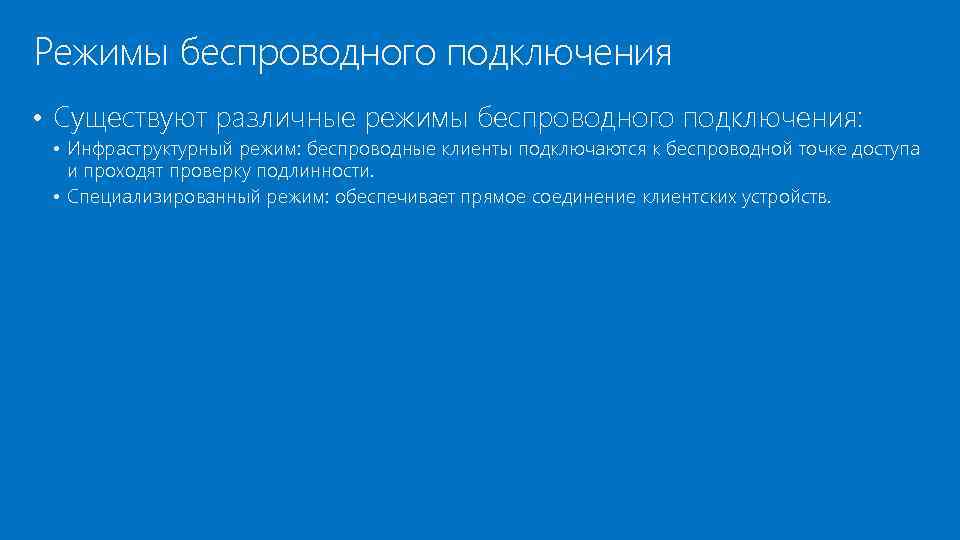

Режимы беспроводного подключения • Существуют различные режимы беспроводного подключения: • Инфраструктурный режим: беспроводные клиенты подключаются к беспроводной точке доступа и проходят проверку подлинности. • Специализированный режим: обеспечивает прямое соединение клиентских устройств.

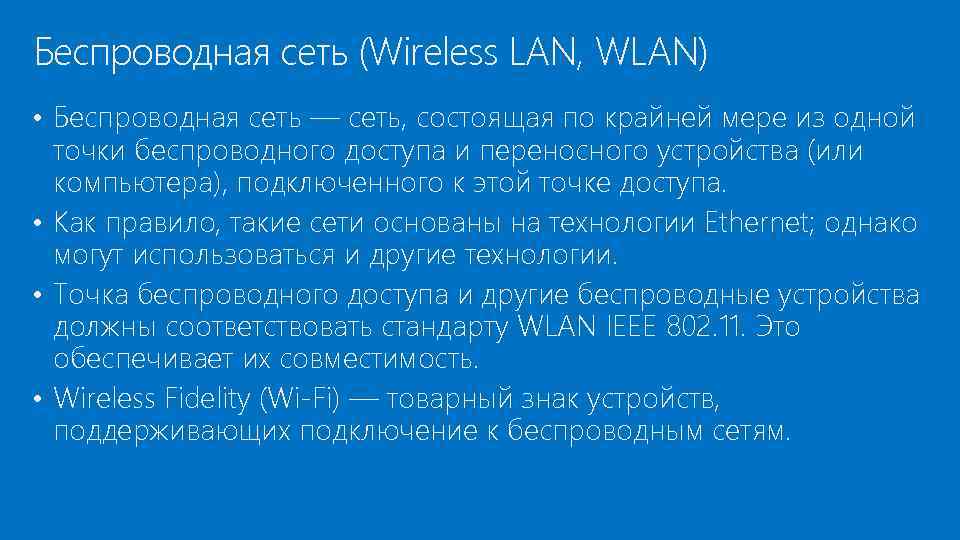

Беспроводная сеть (Wireless LAN, WLAN) • Беспроводная сеть — сеть, состоящая по крайней мере из одной точки беспроводного доступа и переносного устройства (или компьютера), подключенного к этой точке доступа. • Как правило, такие сети основаны на технологии Ethernet; однако могут использоваться и другие технологии. • Точка беспроводного доступа и другие беспроводные устройства должны соответствовать стандарту WLAN IEEE 802. 11. Это обеспечивает их совместимость. • Wireless Fidelity (Wi-Fi) — товарный знак устройств, поддерживающих подключение к беспроводным сетям.
Другие беспроводные устройства • Беспроводной повторитель: • применяется для расширения зоны действия беспроводной сети. • Беспроводной мост: • Беспроводной мост похож на беспроводной повторитель, но позволяет установить связь между устройствами, соответствующими различным версиям стандарта 802. 11; такое соединение называется «режимом моста» .

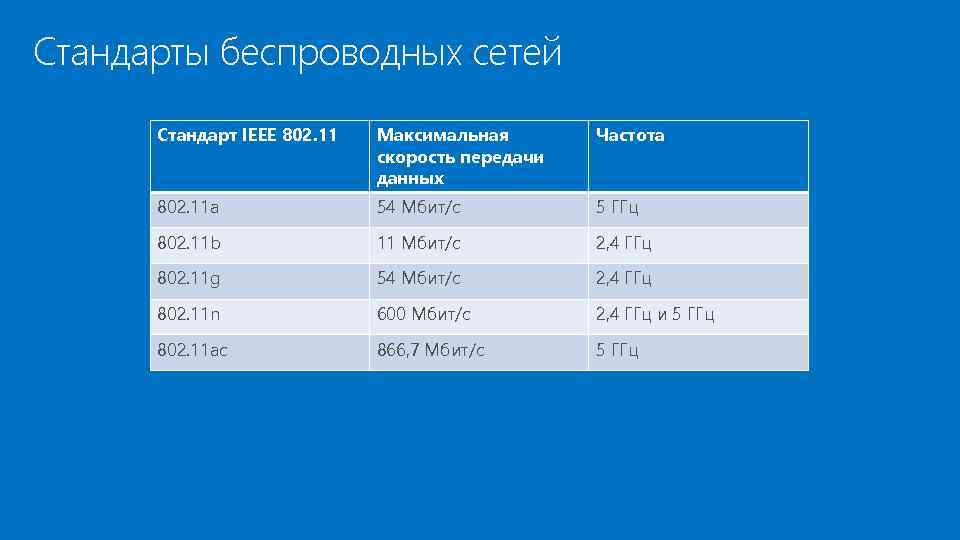

Стандарты беспроводных сетей Стандарт IEEE 802. 11 Максимальная скорость передачи данных Частота 802. 11 a 54 Мбит/с 5 ГГц 802. 11 b 11 Мбит/с 2, 4 ГГц 802. 11 g 54 Мбит/с 2, 4 ГГц 802. 11 n 600 Мбит/с 2, 4 ГГц и 5 ГГц 802. 11 ac 866, 7 Мбит/с 5 ГГц

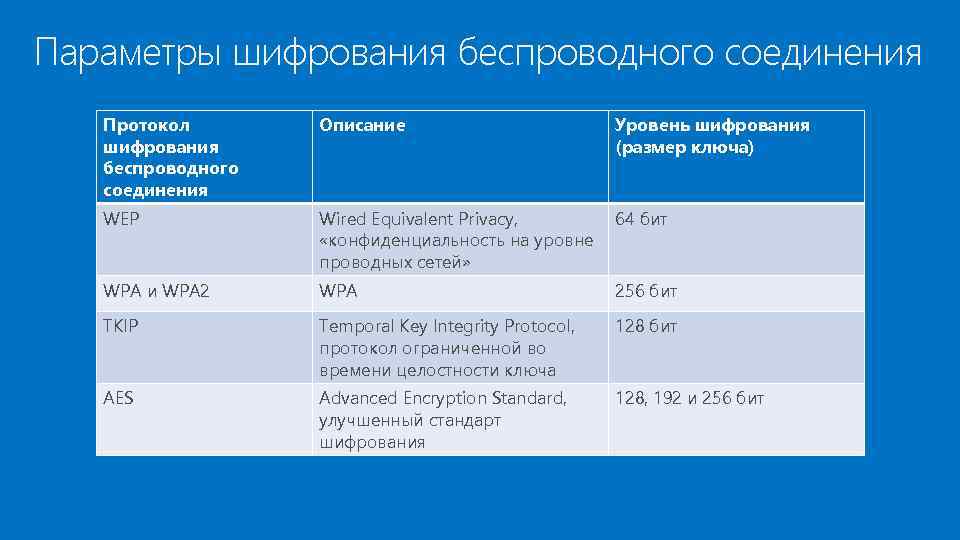

Параметры шифрования беспроводного соединения Протокол шифрования беспроводного соединения Описание Уровень шифрования (размер ключа) WEP Wired Equivalent Privacy, «конфиденциальность на уровне проводных сетей» 64 бит WPA и WPA 256 бит TKIP Temporal Key Integrity Protocol, протокол ограниченной во времени целостности ключа 128 бит AES Advanced Encryption Standard, улучшенный стандарт шифрования 128, 192 и 256 бит

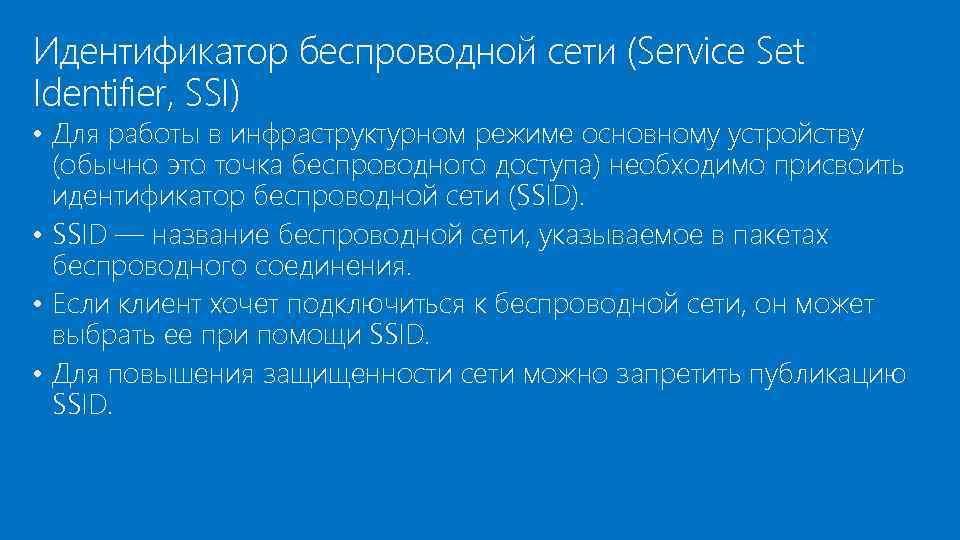

Идентификатор беспроводной сети (Service Set Identifier, SSI) • Для работы в инфраструктурном режиме основному устройству (обычно это точка беспроводного доступа) необходимо присвоить идентификатор беспроводной сети (SSID). • SSID — название беспроводной сети, указываемое в пакетах беспроводного соединения. • Если клиент хочет подключиться к беспроводной сети, он может выбрать ее при помощи SSID. • Для повышения защищенности сети можно запретить публикацию SSID.
Настройки беспроводного соединения

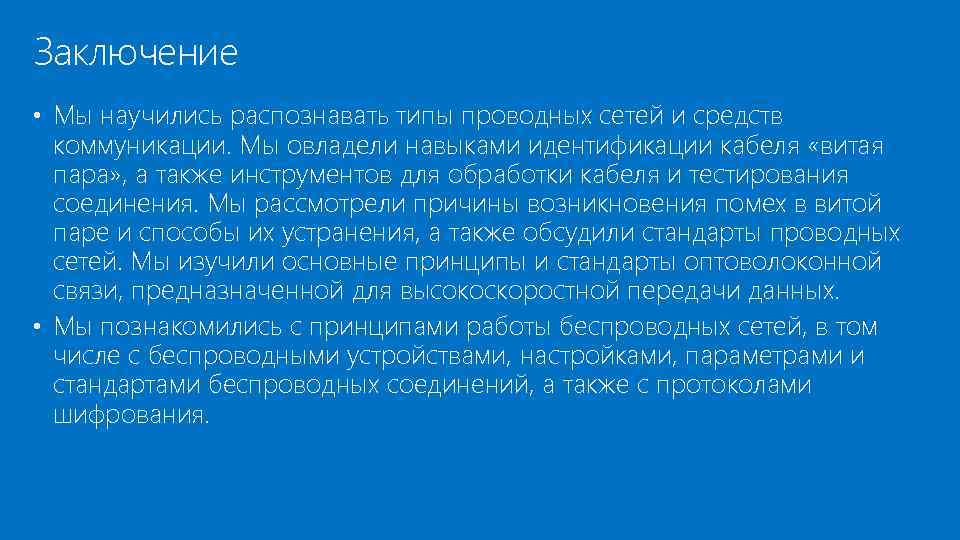

Заключение • Мы научились распознавать типы проводных сетей и средств коммуникации. Мы овладели навыками идентификации кабеля «витая пара» , а также инструментов для обработки кабеля и тестирования соединения. Мы рассмотрели причины возникновения помех в витой паре и способы их устранения, а также обсудили стандарты проводных сетей. Мы изучили основные принципы и стандарты оптоволоконной связи, предназначенной для высокоскоростной передачи данных. • Мы познакомились с принципами работы беспроводных сетей, в том числе с беспроводными устройствами, настройками, параметрами и стандартами беспроводных соединений, а также с протоколами шифрования.

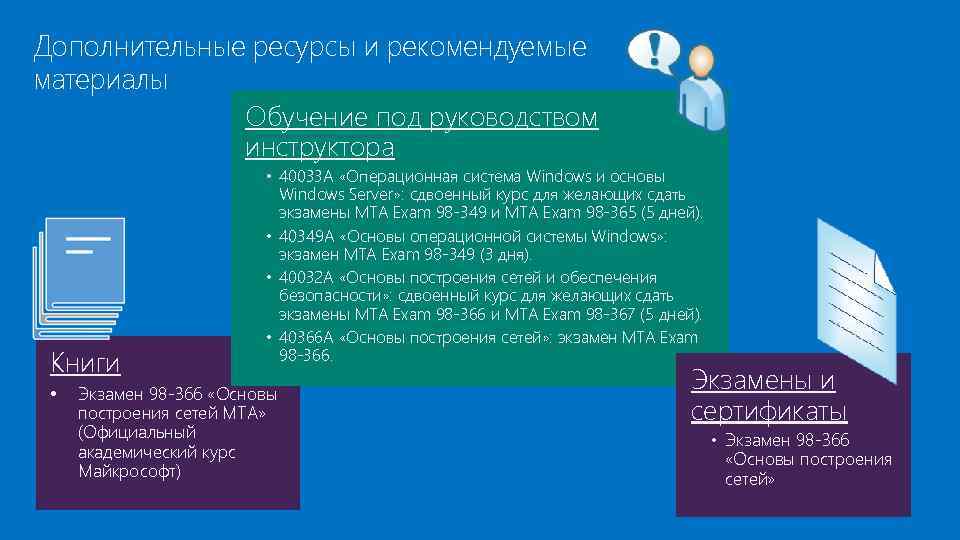

Дополнительные ресурсы и рекомендуемые материалы Обучение под руководством инструктора • 40033 A «Операционная система Windows и основы Книги • Windows Server» : сдвоенный курс для желающих сдать экзамены MTA Exam 98 -349 и MTA Exam 98 -365 (5 дней). • 40349 A «Основы операционной системы Windows» : экзамен MTA Exam 98 -349 (3 дня). • 40032 A «Основы построения сетей и обеспечения безопасности» : сдвоенный курс для желающих сдать экзамены MTA Exam 98 -366 и MTA Exam 98 -367 (5 дней). • 40366 A «Основы построения сетей» : экзамен MTA Exam 98 -366. Экзамен 98 -366 «Основы построения сетей МТA» (Официальный академический курс Майкрософт) Экзамены и сертификаты • Экзамен 98 -366 «Основы построения сетей»
