Общая информация о новых смолах НОВЫЕ СМОЛЫ ДУГАЛАК
НОВЫЕ СМОЛЫ ДУГАЛАК q НА ОСНОВЕ ДИЦИКЛОПЕНТАДИЕНА (DCPD СМОЛЫ) q ВИНИЛЭФИРНЫЕ СМОЛЫ

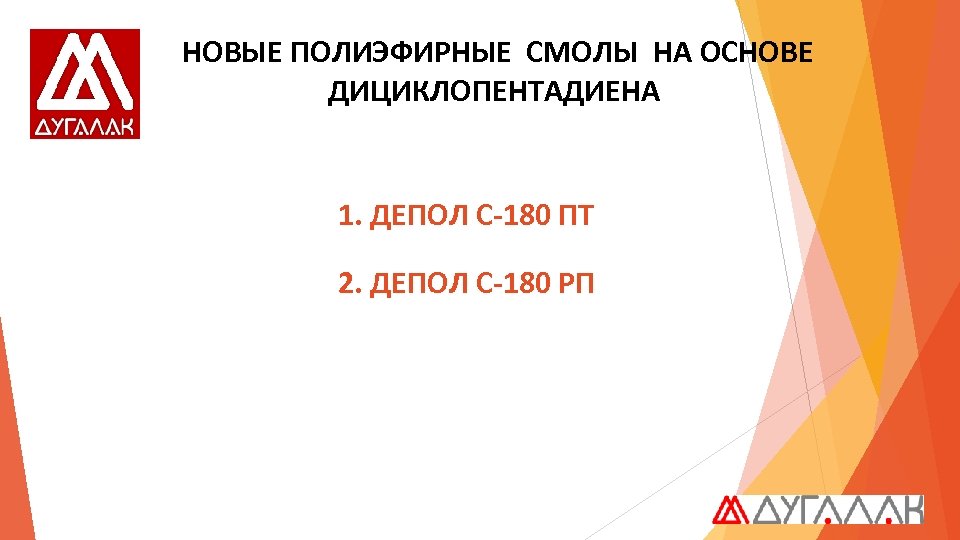

НОВЫЕ ПОЛИЭФИРНЫЕ СМОЛЫ НА ОСНОВЕ ДИЦИКЛОПЕНТАДИЕНА 1. ДЕПОЛ С-180 ПТ 2. ДЕПОЛ С-180 РП

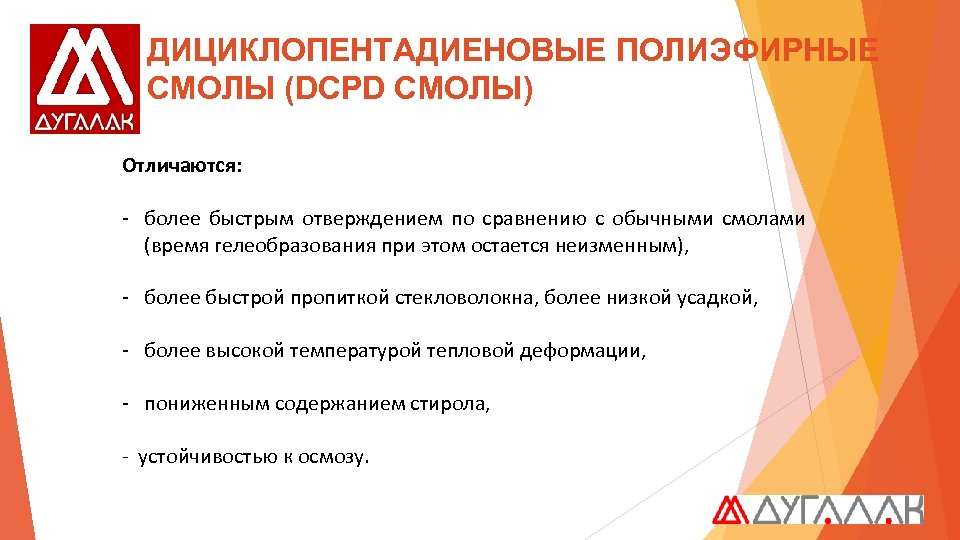

ДИЦИКЛОПЕНТАДИЕНОВЫЕ ПОЛИЭФИРНЫЕ СМОЛЫ (DCPD СМОЛЫ) Отличаются: - более быстрым отверждением по сравнению с обычными смолами (время гелеобразования при этом остается неизменным), - более быстрой пропиткой стекловолокна, более низкой усадкой, - более высокой температурой тепловой деформации, - пониженным содержанием стирола, - устойчивостью к осмозу.
Чем лучше смолы на основе ДЦПД? Смола Ортофталевая смола ДЦПД смола Содержание стирола 40 -44 Менее 35 Эмиссия (вес массы) 4 -6% 2 -4% Время достижения максимума 30 -45 мин. 15 мин. Экзотермический пик 150 -170ᵒC max 150ᵒC HDT 60 -70 ᵒC 80 -95 ᵒC

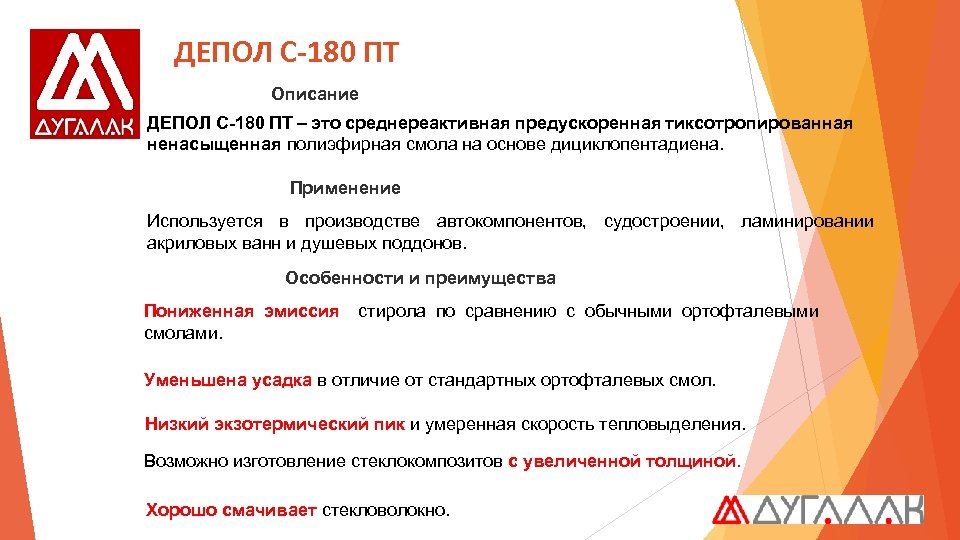

ДЕПОЛ С-180 ПТ Описание ДЕПОЛ С-180 ПТ – это среднереактивная предускоренная тиксотропированная ненасыщенная полиэфирная смола на основе дициклопентадиена. Применение Используется в производстве автокомпонентов, судостроении, ламинировании акриловых ванн и душевых поддонов. Особенности и преимущества Пониженная эмиссия стирола по сравнению с обычными ортофталевыми смолами. Уменьшена усадка в отличие от стандартных ортофталевых смол. Низкий экзотермический пик и умеренная скорость тепловыделения. Возможно изготовление стеклокомпозитов с увеличенной толщиной. Хорошо смачивает стекловолокно.
ДЕПОЛ С-180 ПТ 1. ХАРАКТЕРИСТИКИ СМОЛЫ ПРИ ПОСТАВКЕ Свойства Показатель Единицы измерения Метод Внешний вид Прозрачная желтая с легкой опалесценцией жидкость Время гелеобразования, при 20 ᵒC 2% (МЭКП-50) 20 -30 мин методика ДУГАЛАК Динамическая вязкость по Брукфильду RV при 23ᵒC, скорость 12, шпиндель 3 1000 -1200 м. Па*с ГОСТ 25271 -93 ISO 2555 -89 Плотность 1, 13 кг/м³ ISO 2811 -2001 Содержание стирола 31 -35 % ГОСТ 13549 -78 Температура вспышки 31 ᵒC ISO 3679 Визуальный

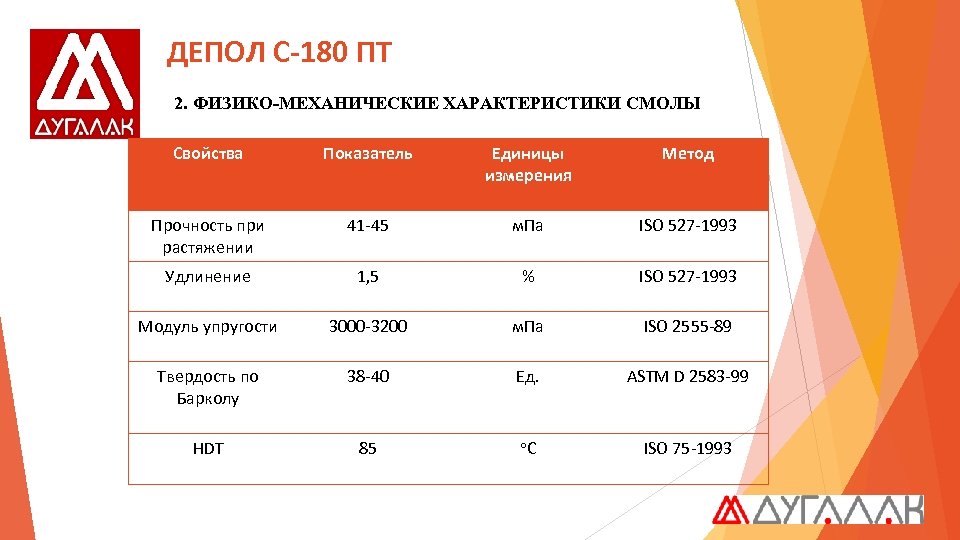

ДЕПОЛ С-180 ПТ 2. ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОЛЫ Свойства Показатель Единицы измерения Метод Прочность при растяжении 41 -45 м. Па ISO 527 -1993 Удлинение 1, 5 % ISO 527 -1993 Модуль упругости 3000 -3200 м. Па ISO 2555 -89 Твердость по Барколу 38 -40 Ед. ASTM D 2583 -99 HDT 85 ᵒC ISO 75 -1993

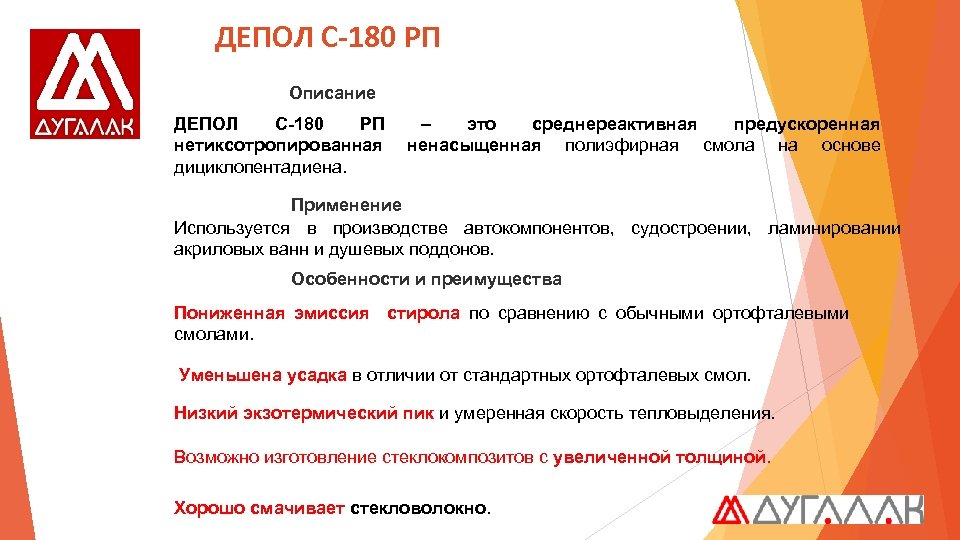

ДЕПОЛ С-180 РП Описание ДЕПОЛ С-180 РП – это среднереактивная предускоренная нетиксотропированная ненасыщенная полиэфирная смола на основе дициклопентадиена. Применение Используется в производстве автокомпонентов, судостроении, ламинировании акриловых ванн и душевых поддонов. Особенности и преимущества Пониженная эмиссия стирола по сравнению с обычными ортофталевыми смолами. Уменьшена усадка в отличии от стандартных ортофталевых смол. Низкий экзотермический пик и умеренная скорость тепловыделения. Возможно изготовление стеклокомпозитов с увеличенной толщиной. Хорошо смачивает стекловолокно.

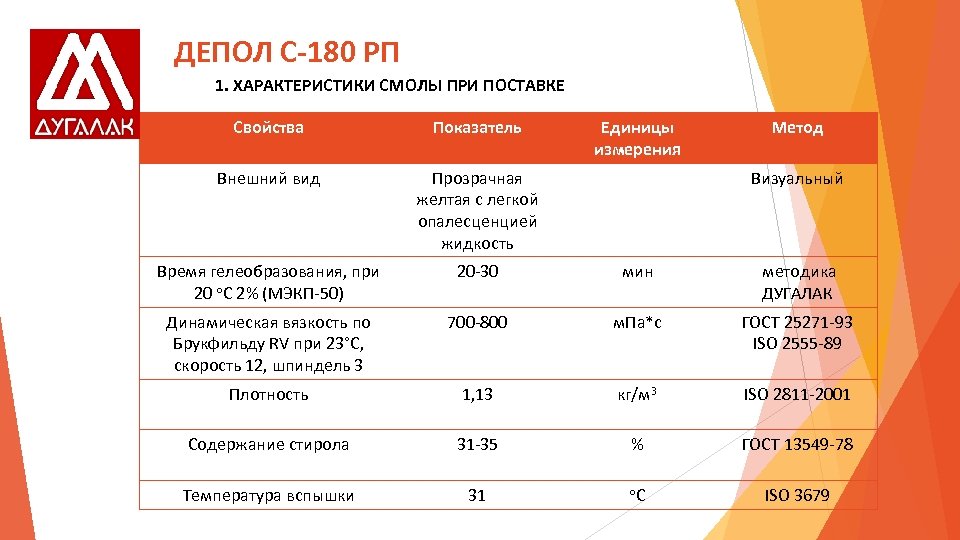

ДЕПОЛ С-180 РП 1. ХАРАКТЕРИСТИКИ СМОЛЫ ПРИ ПОСТАВКЕ Свойства Показатель Единицы измерения Метод Внешний вид Прозрачная желтая с легкой опалесценцией жидкость Время гелеобразования, при 20 ᵒC 2% (МЭКП-50) 20 -30 мин методика ДУГАЛАК Динамическая вязкость по Брукфильду RV при 23°С, скорость 12, шпиндель 3 700 -800 м. Па*с ГОСТ 25271 -93 ISO 2555 -89 Плотность 1, 13 кг/м³ ISO 2811 -2001 Содержание стирола 31 -35 % ГОСТ 13549 -78 Температура вспышки 31 ᵒC ISO 3679 Визуальный

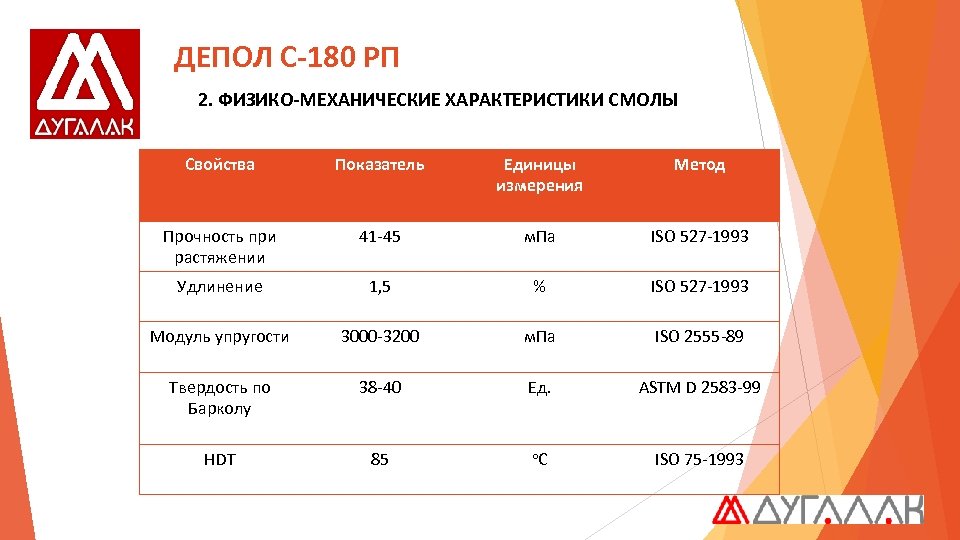

ДЕПОЛ С-180 РП 2. ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОЛЫ Свойства Показатель Единицы измерения Метод Прочность при растяжении 41 -45 м. Па ISO 527 -1993 Удлинение 1, 5 % ISO 527 -1993 Модуль упругости 3000 -3200 м. Па ISO 2555 -89 Твердость по Барколу 38 -40 Ед. ASTM D 2583 -99 HDT 85 ᵒC ISO 75 -1993
НОВЫЕ ВИНИЛЭФИРНЫЕ СМОЛЫ ДЕВИНИЛ 915 Ø С УМЕНЬШЕННОЙ ЭМИССИЕЙ СТИРОЛА ДЕВИНИЛ 970 Ø МОДИФИЦИРОВАННАЯ УРЕТАНОМ ДЕВИНИЛ 980 Ø МОДИФИЦИРОВАННАЯ ЭЛАСТОМЕРОМ

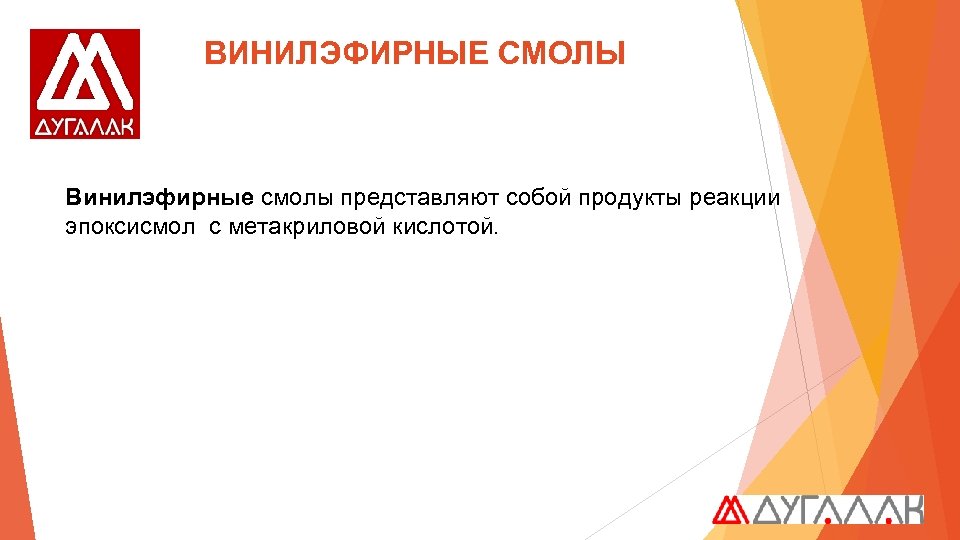

ВИНИЛЭФИРНЫЕ СМОЛЫ Винилэфирные смолы представляют собой продукты реакции эпоксисмол с метакриловой кислотой.

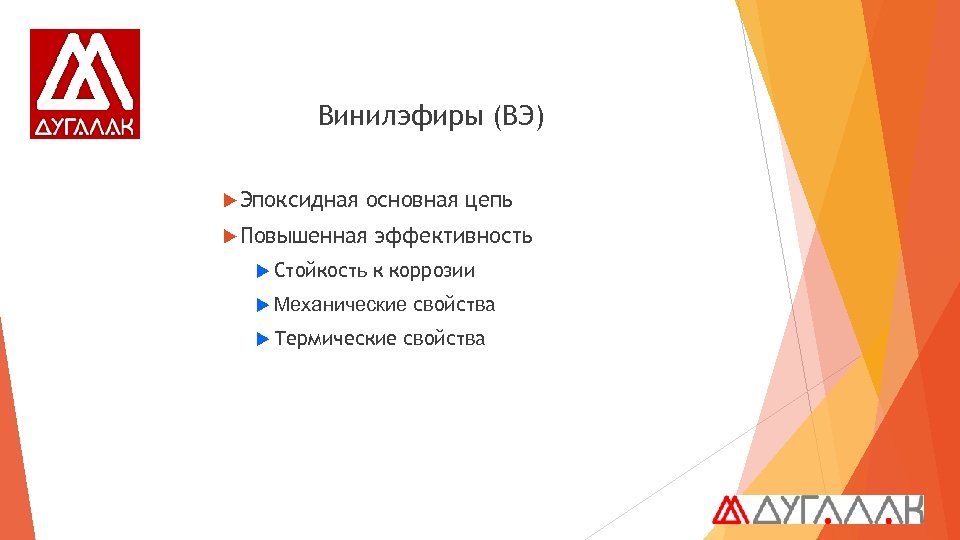

Винилэфиры (ВЭ) Эпоксидная основная цепь Повышенная Стойкость эффективность к коррозии Механические Термические свойства

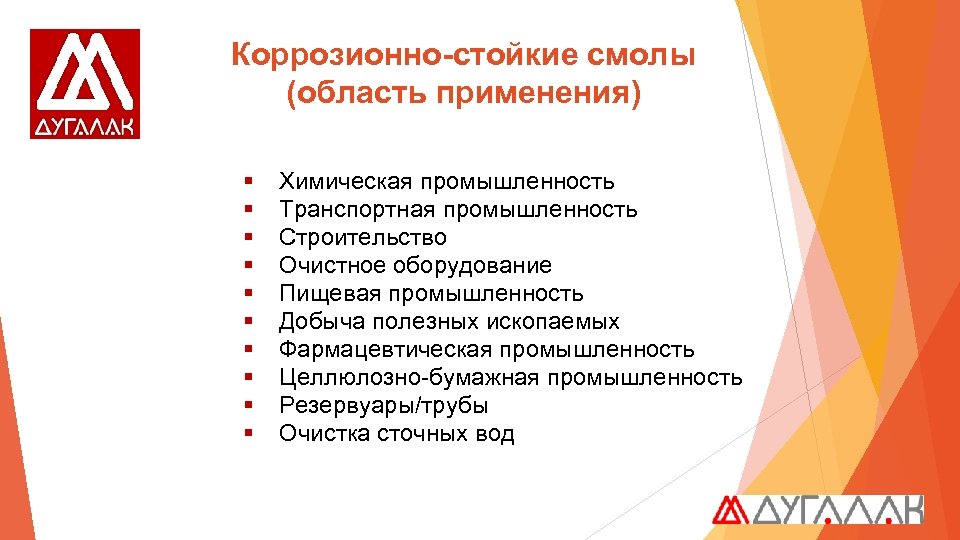

Коррозионно-стойкие смолы (область применения) § § § § § Химическая промышленность Транспортная промышленность Строительство Очистное оборудование Пищевая промышленность Добыча полезных ископаемых Фармацевтическая промышленность Целлюлозно-бумажная промышленность Резервуары/трубы Очистка сточных вод
ДУГАЛАК ВИНИЛЭФИРНЫЕ СМОЛЫ КОРРОЗИОННО-СТОЙКИЕ СМОЛЫ Девинил Бисфенол-А винилэфирная 910 911 Бромированная винилэфирная трудногорючая 950 Бисфенол-А винилэфирная -повышенная HDT -с высокой степенью сшивки -с низким содержанием стирола 915 Эпокси-новолачная винилэфирная 920 Винилэфирная уретан 970 Эластомерная винилэфирная 980 ДЦПД модифицированная винилэфирная ЗАДАЧА

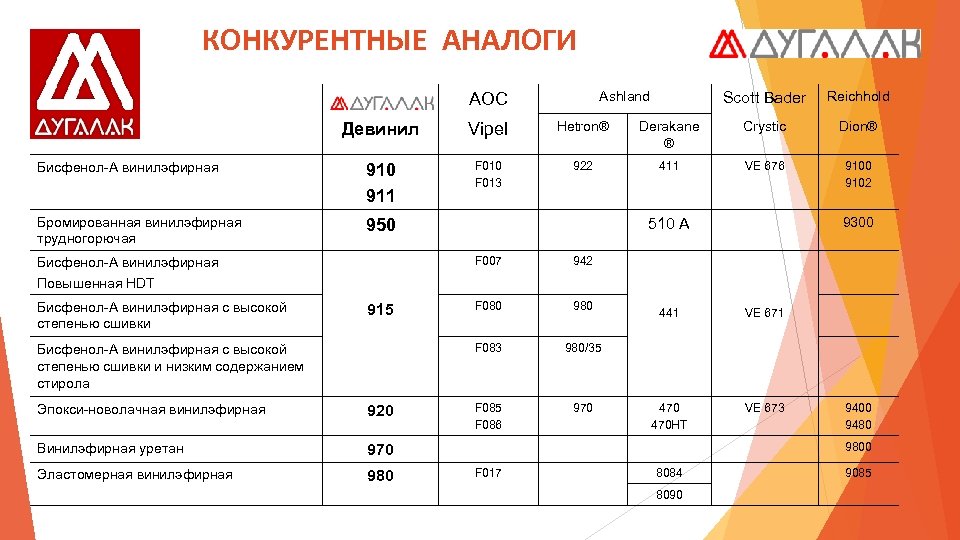

КОНКУРЕНТНЫЕ АНАЛОГИ Ashland АОС Scott Bader Reichhold Девинил Vipel Hetron® Derakane ® Crystic Dion® Бисфенол-А винилэфирная 910 911 F 010 F 013 922 411 VE 676 9100 9102 Бромированная винилэфирная трудногорючая 950 F 007 Бисфенол-А винилэфирная с высокой степенью сшивки 915 Бисфенол-А винилэфирная с высокой степенью сшивки и низким содержанием стирола Эпокси-новолачная винилэфирная 920 Винилэфирная уретан 980 F 080 980/35 F 086 970 441 VE 671 470 HT VE 673 970 Эластомерная винилэфирная 942 F 083 Бисфенол-А винилэфирная Повышенная HDT 9300 510 А 9400 9480 9800 F 017 8084 8090 9085

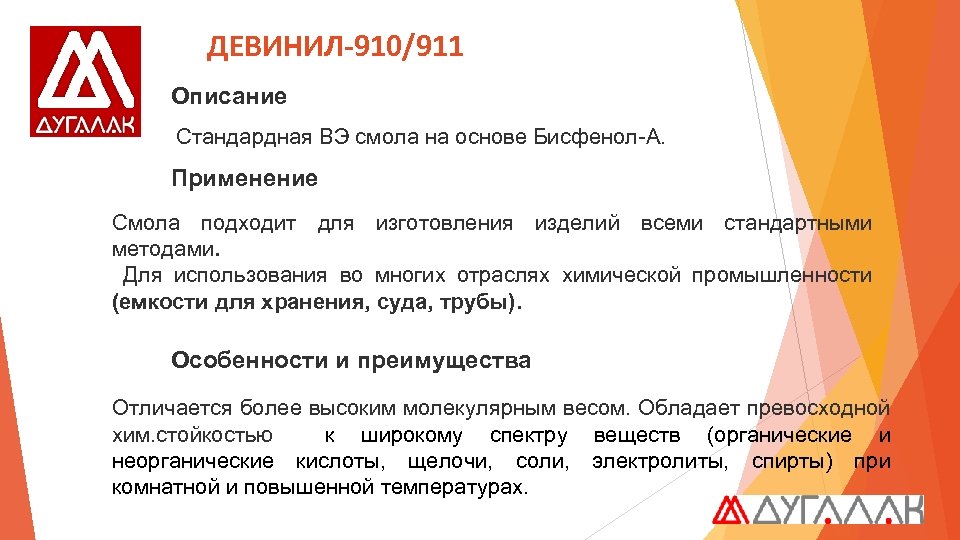

ДЕВИНИЛ-910/911 Описание Стандардная ВЭ смола на основе Бисфенол-А. Применение Смола подходит для изготовления изделий всеми стандартными методами. Для использования во многих отраслях химической промышленности (емкости для хранения, суда, трубы). Особенности и преимущества Отличается более высоким молекулярным весом. Обладает превосходной хим. стойкостью к широкому спектру веществ (органические и неорганические кислоты, щелочи, соли, электролиты, спирты) при комнатной и повышенной температурах.

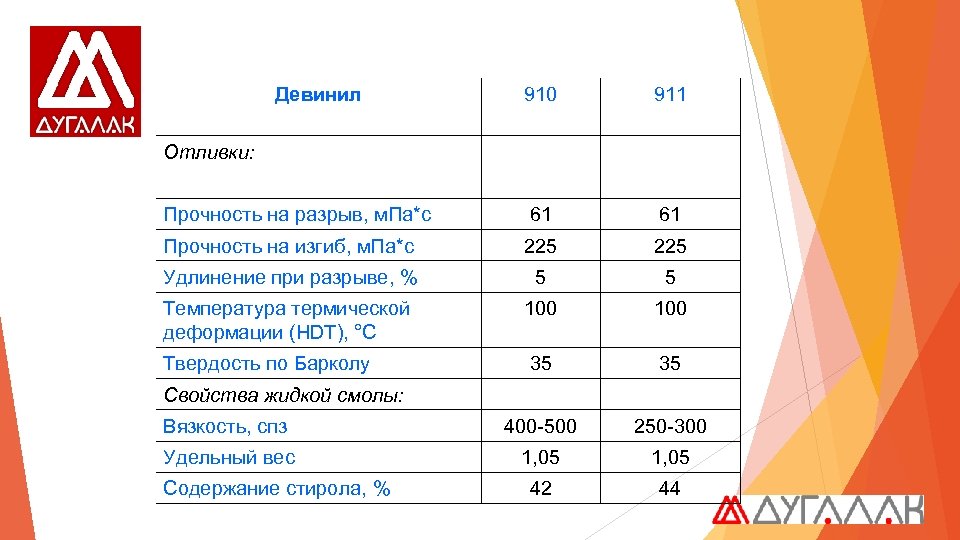

Девинил 910 911 Прочность на разрыв, м. Па*с 61 61 Прочность на изгиб, м. Па*с 225 Удлинение при разрыве, % 5 5 Температура термической деформации (HDT), °С 100 Твердость по Барколу 35 35 Вязкость, спз 400 -500 250 -300 Удельный вес 1, 05 42 44 Отливки: Свойства жидкой смолы: Содержание стирола, %

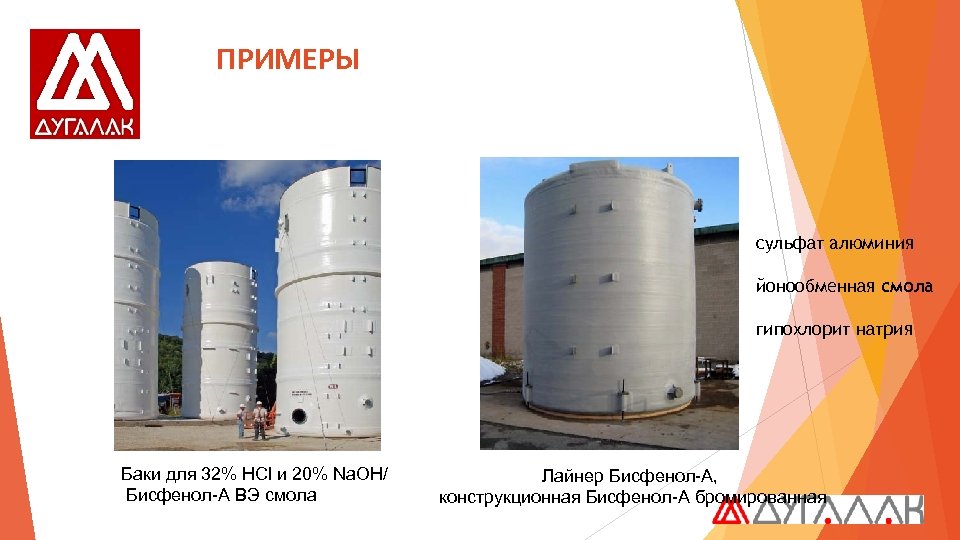

ПРИМЕРЫ сульфат aлюминия йонообменная смола гипохлорит натрия Баки для 32% HCl и 20% Na. OH/ Бисфенол-А ВЭ смола Лайнер Бисфенол-А, конструкционная Бисфенол-А бромированная

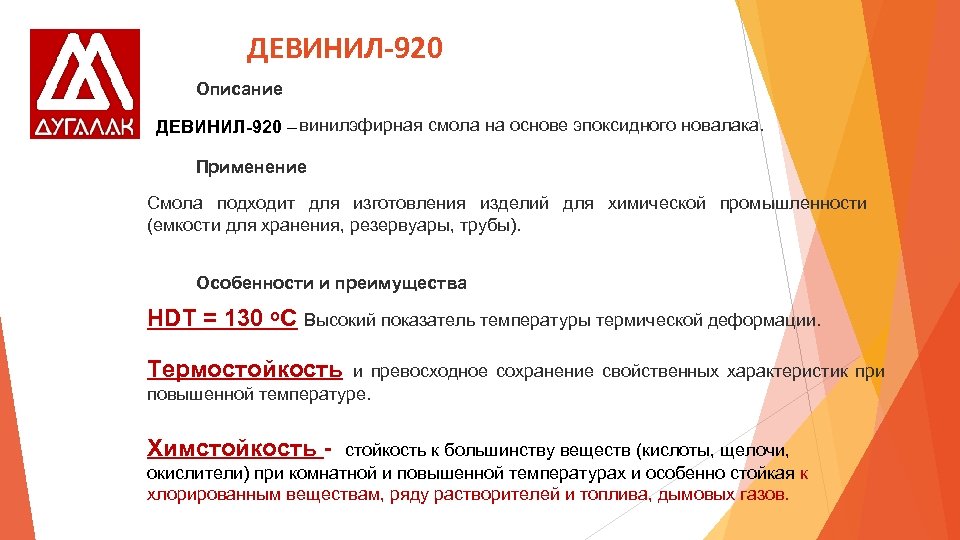

ДЕВИНИЛ-920 Описание ДЕВИНИЛ-920 – винилэфирная смола на основе эпоксидного новалака. Применение Смола подходит для изготовления изделий для химической промышленности (емкости для хранения, резервуары, трубы). Особенности и преимущества HDT = 130 ᵒC Высокий показатель температуры термической деформации. Термостойкость и превосходное сохранение свойственных характеристик при повышенной температуре. Химстойкость - стойкость к большинству веществ (кислоты, щелочи, окислители) при комнатной и повышенной температурах и особенно стойкая к хлорированным веществам, ряду растворителей и топлива, дымовых газов.
Девинил 920 Отливки: Прочность на разрыв, м. Па*с 59 Прочность на изгиб, м. Па*с 127 Удлинение при разрыве, % 3 Температура термической деформации (HDT), °С 130 Твердость по Барколу 45 Свойства жидкой смолы: Вязкость, спз 300 -400 Удельный вес 1, 05 Содержание стирола, % 36
Баки и скрубер для HCl 37%/ новолачная и Бисфенол-А ВЭ смола.

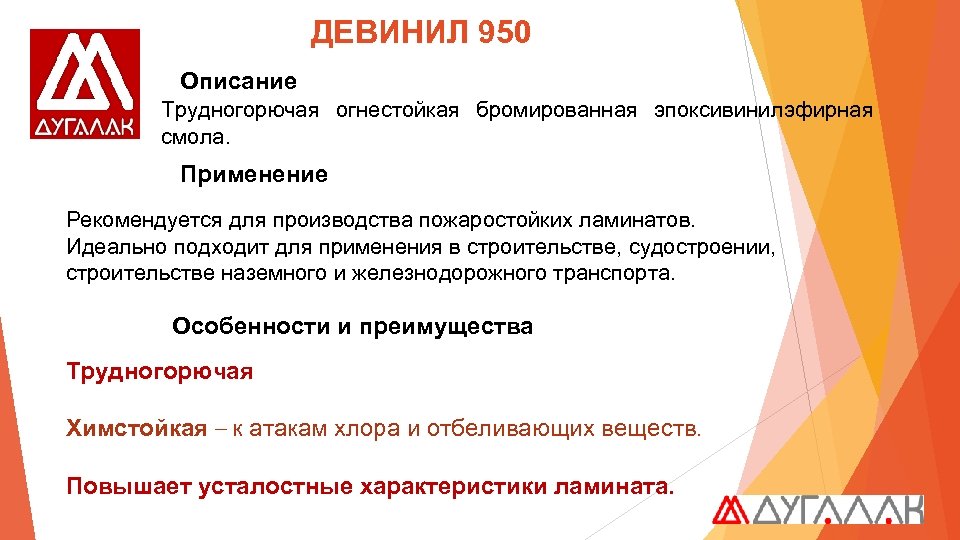

ДЕВИНИЛ 950 Описание Трудногорючая огнестойкая бромированная эпоксивинилэфирная смола. Применение Рекомендуется для производства пожаростойких ламинатов. Идеально подходит для применения в строительстве, судостроении, строительстве наземного и железнодорожного транспорта. Особенности и преимущества Трудногорючая Химстойкая – к атакам хлора и отбеливающих веществ. Повышает усталостные характеристики ламината.
СТАНДАРТЫ ПО ПОЖАРОБЕЗОПАСНОСТИ • Россия ГОСТ 12. 1. 044 -89; ГОСТ 30244 -94, ГОСТ 30402 -96 • Германия DIN 5510 • Франция NFF 16 -101 • Великобритания BS 6853 • Польша PN-K-02511: 2000 • Италия UNI CEI 11170 • Испания UNE 23721 • США NFPA 130 (ASTM E 162 / E 662)] • Европа EN-45545 -1: 2013 -08
СРАВНЕНИЕ СТАНДАРТОВ: ВОСПЛАМЕНЯЕМОСТЬ ГОСТ 30244 -94

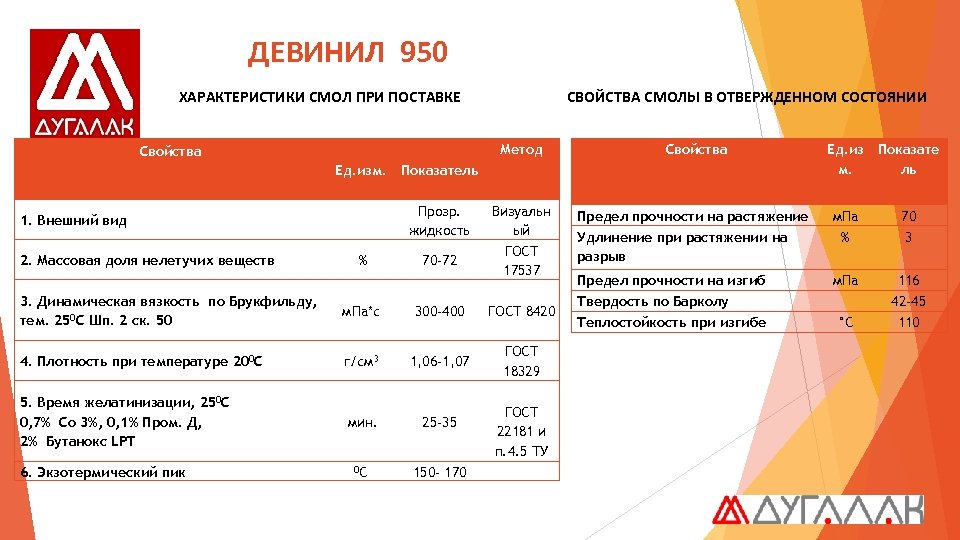

ДЕВИНИЛ 950 ХАРАКТЕРИСТИКИ СМОЛ ПРИ ПОСТАВКЕ СВОЙСТВА СМОЛЫ В ОТВЕРЖДЕННОМ СОСТОЯНИИ Метод Свойства Визуальн ый ГОСТ 17537 Предел прочности на растяжение Удлинение при растяжении на разрыв м. Па % 70 3 Предел прочности на изгиб Твердость по Барколу Теплостойкость при изгибе м. Па °С 116 42 -45 110 Ед. изм. Показатель 1. Внешний вид Прозр. жидкость 2. Массовая доля нелетучих веществ % 70 -72 3. Динамическая вязкость по Брукфильду, тем. 250 С Шп. 2 ск. 50 м. Па*с 300 -400 ГОСТ 8420 4. Плотность при температуре 200 С г/см 3 1, 06 -1, 07 ГОСТ 18329 мин. 25 -35 ГОСТ 22181 и п. 4. 5 ТУ 0 С 150 - 170 5. Время желатинизации, 250 С 0, 7% Co 3%, 0, 1% Пром. Д, 2% Бутанокс LPT 6. Экзотермический пик Ед. из Показате м. ль

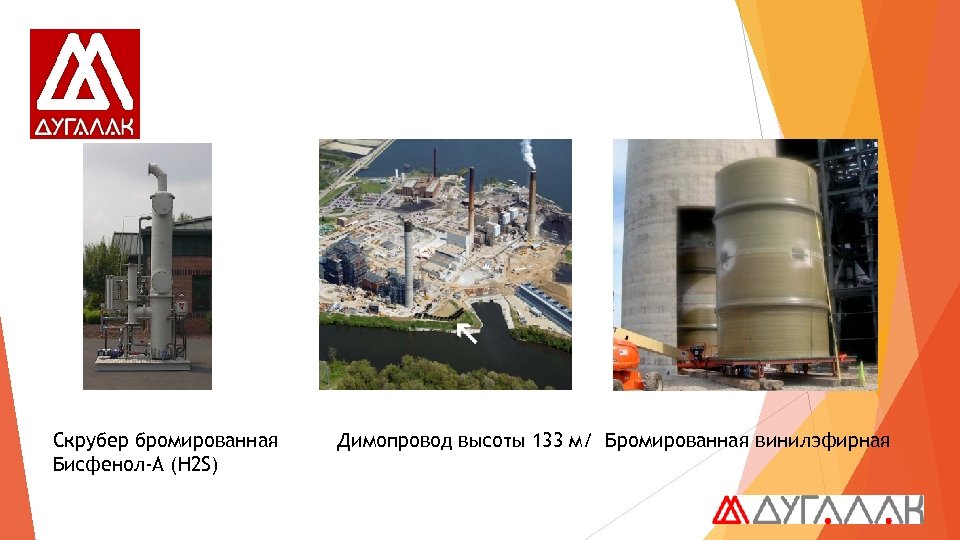

Скрубер бромированная Бисфенол-А (H 2 S) Димопровод высоты 133 м/ Бромированная винилэфирная

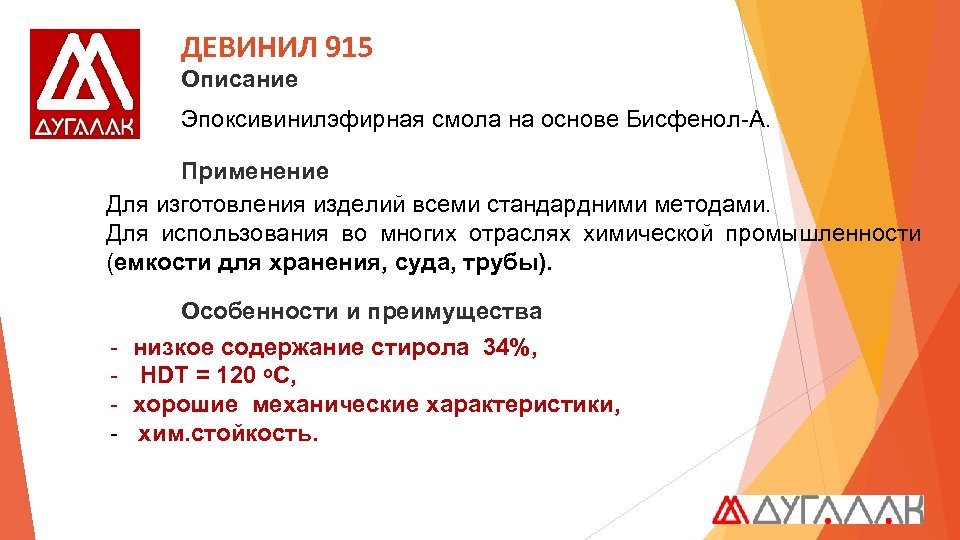

ДЕВИНИЛ 915 Описание Эпоксивинилэфирная смола на основе Бисфенол-А. Применение Для изготовления изделий всеми стандардними методами. Для использования во многих отраслях химической промышленности (емкости для хранения, суда, трубы). - Особенности и преимущества низкое содержание стирола 34%, HDT = 120 ᵒC, хорошие механические характеристики, хим. стойкость.

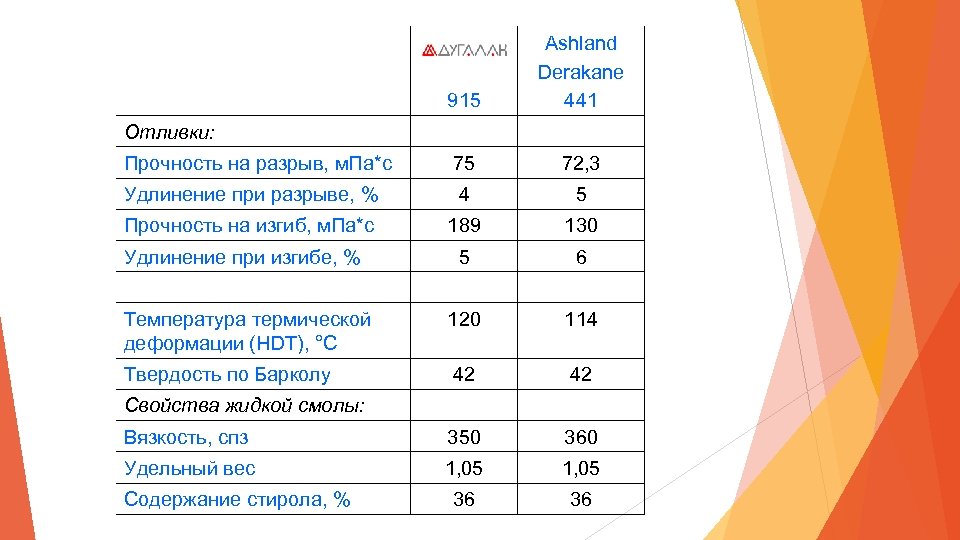

915 Ashland Derakane 441 Прочность на разрыв, м. Па*с 75 72, 3 Удлинение при разрыве, % 4 5 Прочность на изгиб, м. Па*с 189 130 Удлинение при изгибе, % 5 6 Температура термической деформации (HDT), °С 120 114 Твердость по Барколу 42 42 Вязкость, спз 350 360 Удельный вес 1, 05 36 36 Отливки: Свойства жидкой смолы: Содержание стирола, %

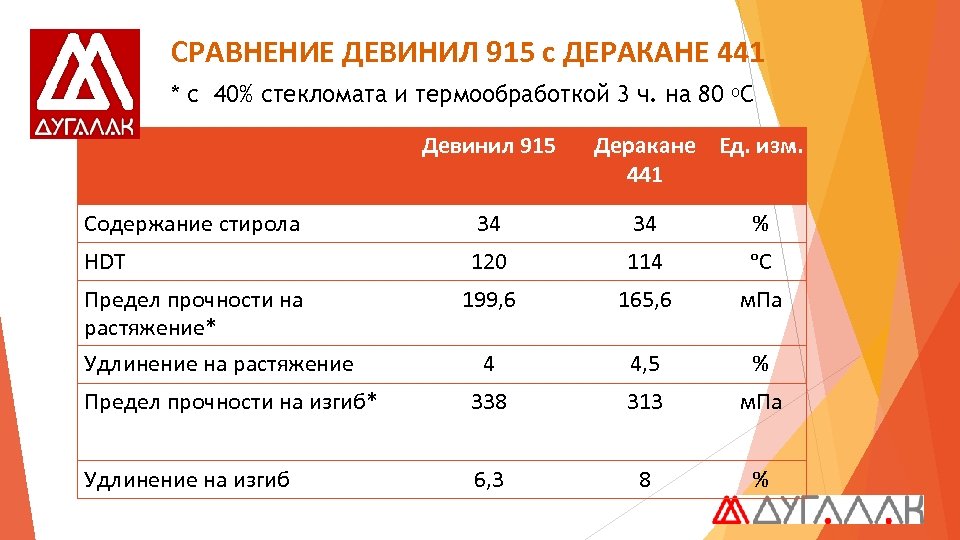

СРАВНЕНИЕ ДЕВИНИЛ 915 с ДЕРАКАНЕ 441 * с 40% стекломата и термообработкой 3 ч. на 80 ᵒС Девинил 915 Деракане Ед. изм. 441 Содержание стирола 34 34 % HDT 120 114 ᵒC 199, 6 165, 6 м. Па 4 4, 5 % Предел прочности на изгиб* 338 313 м. Па Удлинение на изгиб 6, 3 8 % Предел прочности на растяжение* Удлинение на растяжение

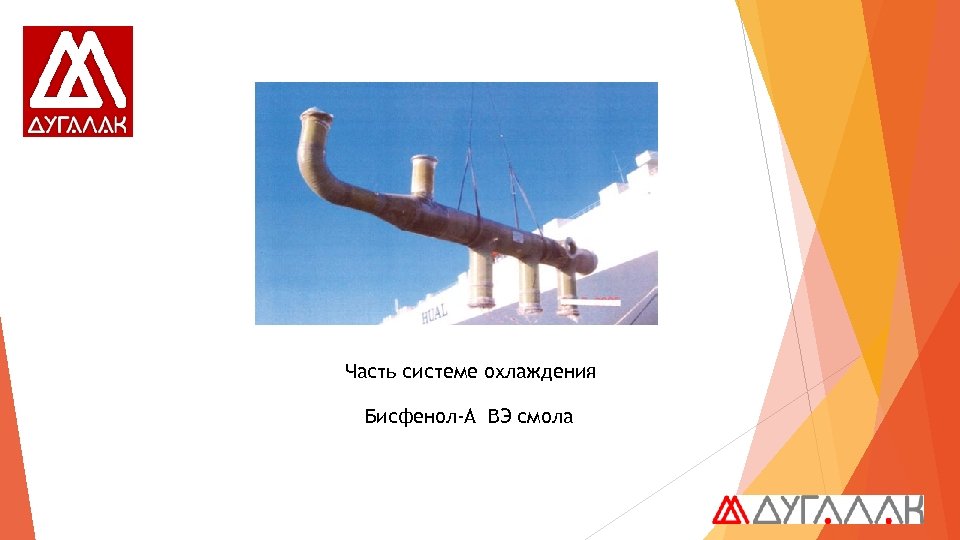

Часть системе охлаждения Бисфенол-А ВЭ смола

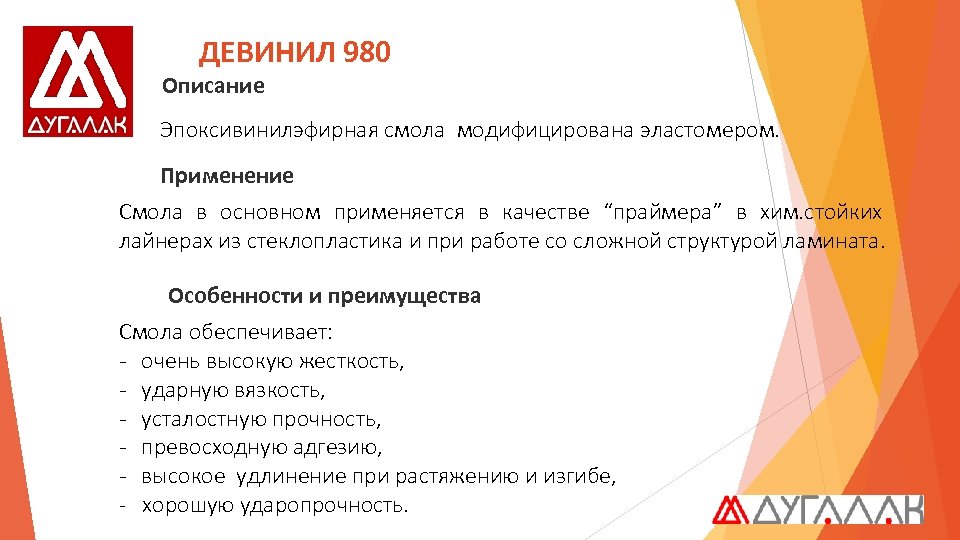

ДЕВИНИЛ 980 Описание Эпоксивинилэфирная смола модифицирована эластомером. Применение Смола в основном применяется в качестве “праймера” в хим. стойких лайнерах из стеклопластика и при работе со сложной структурой ламината. Особенности и преимущества Смола обеспечивает: - очень высокую жесткость, - ударную вязкость, - усталостную прочность, - превосходную адгезию, - высокое удлинение при растяжению и изгибе, - хорошую ударопрочность.
ДЕВИНИЛ 980 ХАРАКТЕРИСТИКИ СМОЛ ПРИ ПОСТАВКЕ Свойства Метод Ед. изм. 1. Внешний вид 2. Массовая доля нелетучих веществ 3. Динамическая вязкость по Брукфильду, тем. 250 С Шп. 2 ск. 50 4. Плотность при температуре 200 С 5. Время желатинизации, 250 С , 7% Co 3%, 0, 2% Пром. Д, 2% Бутанокс LPT 6. Экзотермический пик Показатель Прозрачная жидкость Визуальный % 55± 2 ГОСТ 17537 м. Па*с 300 -400 ГОСТ 8420 г/см 3 1, 06 -1, 07 мин. 25 -35 °С 140 - 160 ГОСТ 18329 ГОСТ 22181 и п. 4. 5 ТУ

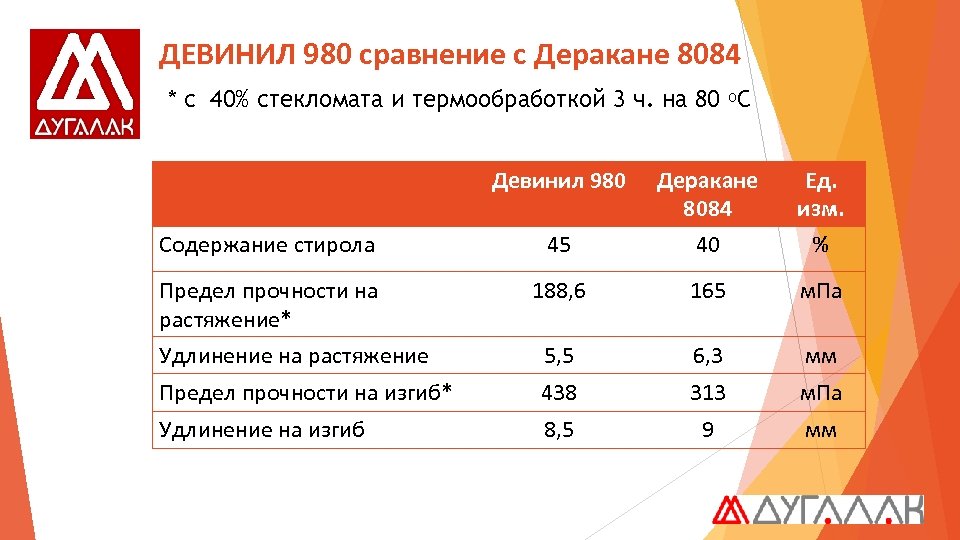

ДЕВИНИЛ 980 сравнение с Деракане 8084 * с 40% стекломата и термообработкой 3 ч. на 80 ᵒС Девинил 980 Деракане 8084 Ед. изм. Содержание стирола 45 40 % Предел прочности на растяжение* 188, 6 165 м. Па Удлинение на растяжение 5, 5 6, 3 мм Предел прочности на изгиб* 438 313 м. Па Удлинение на изгиб 8, 5 9 мм
Девинил 980 Ashland Derakane 8084 79. 5 72 Удлинение при разрыве, % 5 6. 3 Прочность на изгиб, м. Па*с 164 129 Удлинение при изгибе, % 10 12 Температура термической деформации (HDT), °С - Отливки: Прочность на разрыв, м. Па*с Твердость по Барколу 30 30 Вязкость, спз 350 360 Удельный вес 1, 05 45 40 Свойства жидкой смолы: Содержание стирола, %
ДЕВИНИЛ 970 Описание Винилэфирная смола модифицирована уретаном. Применение Для изготовления изделий всеми стандартными методами (контактное формование, намотка, технология закрытого формования). Особенности и преимущества - смачивание как арамидных и углеродных волокон, так и стекловолокон, - ударопрочность, - удлинение срока службы изделия, - химическая устойчивость.

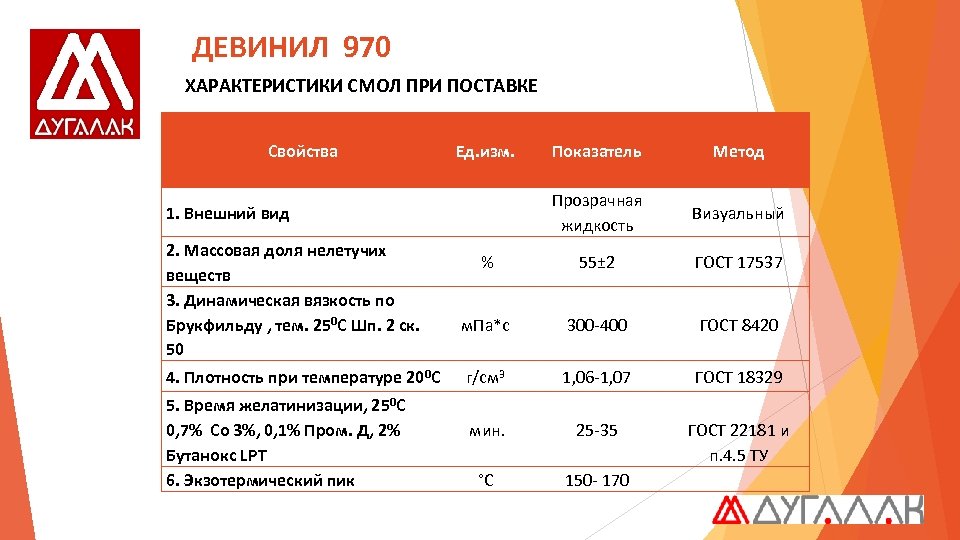

ДЕВИНИЛ 970 ХАРАКТЕРИСТИКИ СМОЛ ПРИ ПОСТАВКЕ Свойства 1. Внешний вид 2. Массовая доля нелетучих веществ 3. Динамическая вязкость по Брукфильду , тем. 250 С Шп. 2 ск. 50 4. Плотность при температуре 200 С 5. Время желатинизации, 250 С 0, 7% Co 3%, 0, 1% Пром. Д, 2% Бутанокс LPT 6. Экзотермический пик Ед. изм. Показатель Метод Прозрачная жидкость Визуальный % 55± 2 ГОСТ 17537 м. Па*с 300 -400 ГОСТ 8420 г/см 3 1, 06 -1, 07 ГОСТ 18329 мин. 25 -35 °С 150 - 170 ГОСТ 22181 и п. 4. 5 ТУ

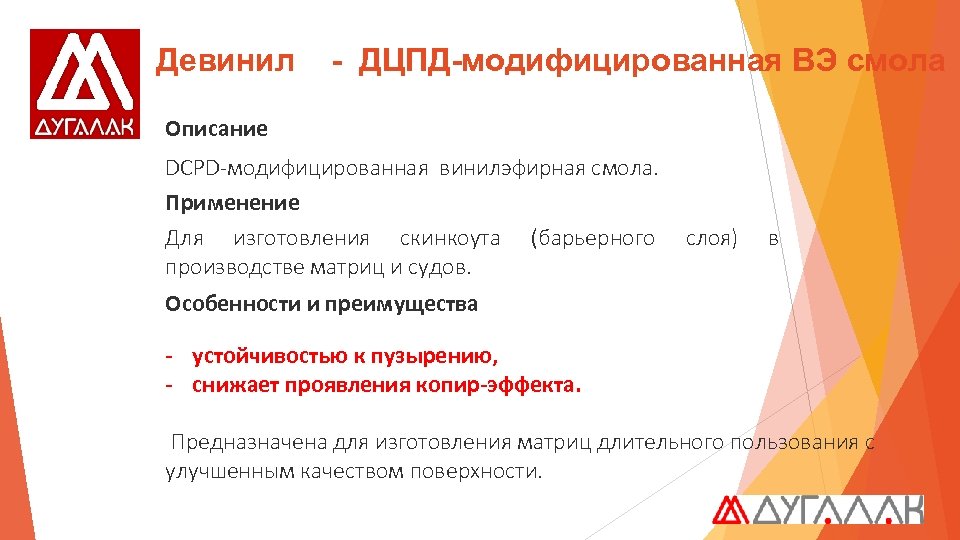

Девинил - ДЦПД-модифицированная ВЭ смола Описание DCPD-модифицированная винилэфирная смола. Применение Для изготовления скинкоута (барьерного производстве матриц и судов. слоя) в Особенности и преимущества - устойчивостью к пузырению, - снижает проявления копир-эффекта. Предназначена для изготовления матриц длительного пользования с улучшенным качеством поверхности.
КОМАНДА Никеров Евгений Иванович, Пискунов Юрий Владимирович Трутнева Анна Валерьевна
СПАСИБО ЗА ВНИМАНИЕ 150044, г. Ярославль, ул. Полушкина Роща, 16. Тел. /факс: (4852) 73 -37 -01, 73 -37 -64, 75 -71 -09. E-mail: dugalak@nordnet. ru
