Образовательная Платформа NI ELVIS II Educational Laboratory Virtual Instrumentation Suite Готовое интегральное решение: простой путь от теории к практике

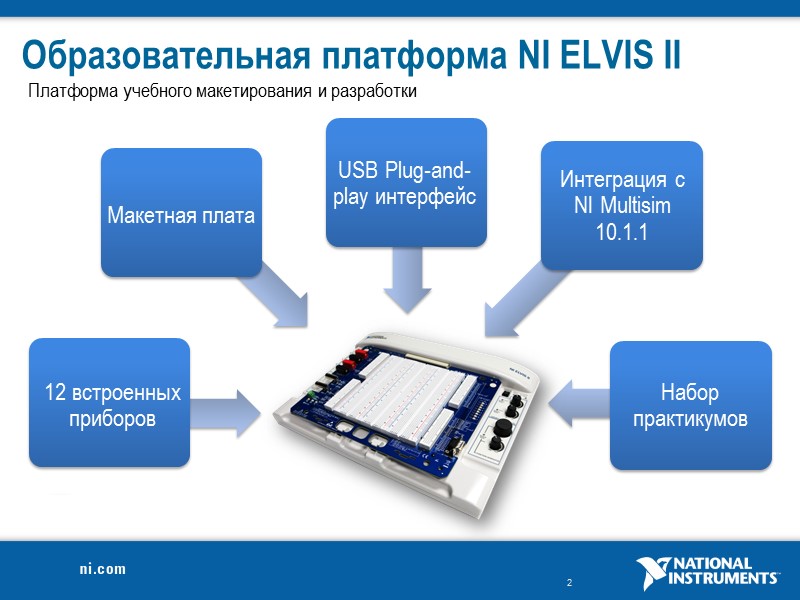

Образовательная платформа NI ELVIS II Платформа учебного макетирования и разработки
Платформа для обучения по дисциплинам: Электротехника Аналоговая и цифровая электроника Схемотехника … Для чего нужен ELVIS II ?

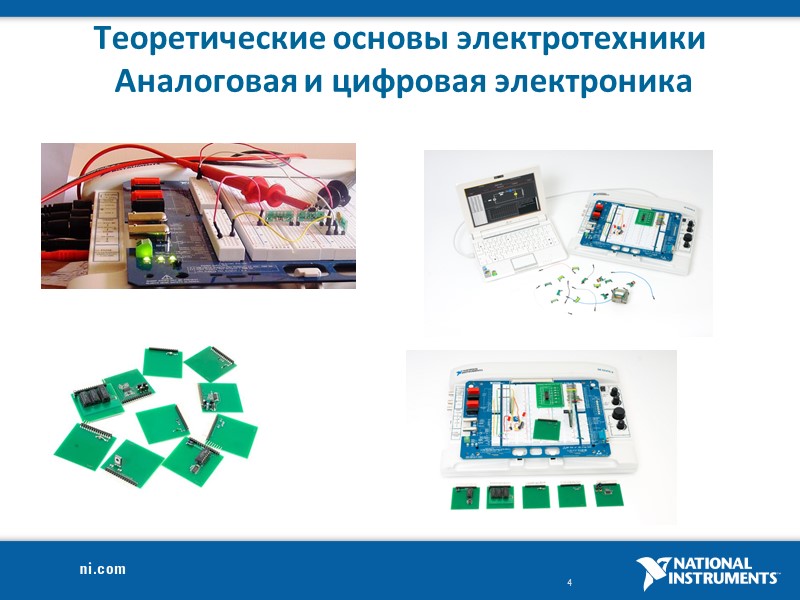

Теоретическиe основы электротехники Аналоговая и цифровая электроника

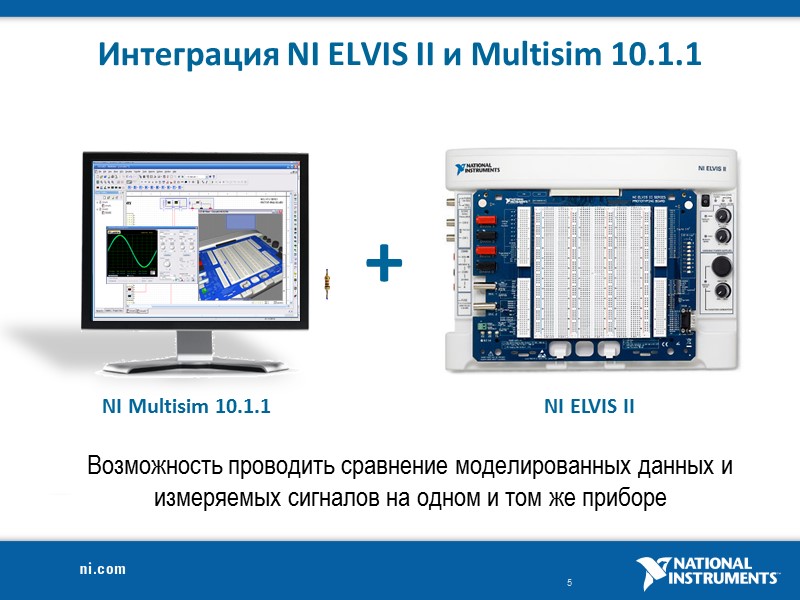

Интеграция NI ELVIS II и Multisim 10.1.1 Возможность проводить сравнение моделированных данных и измеряемых сигналов на одном и том же приборе

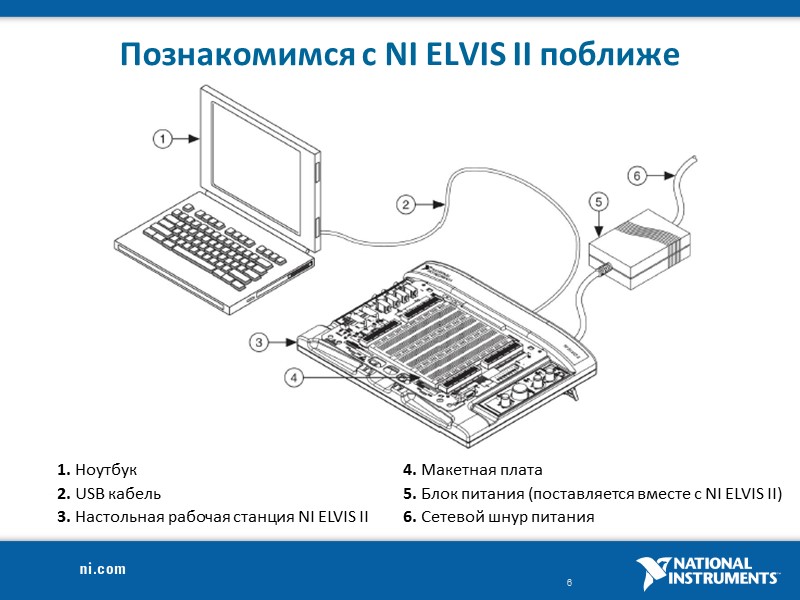

Познакомимся с NI ELVIS II поближе

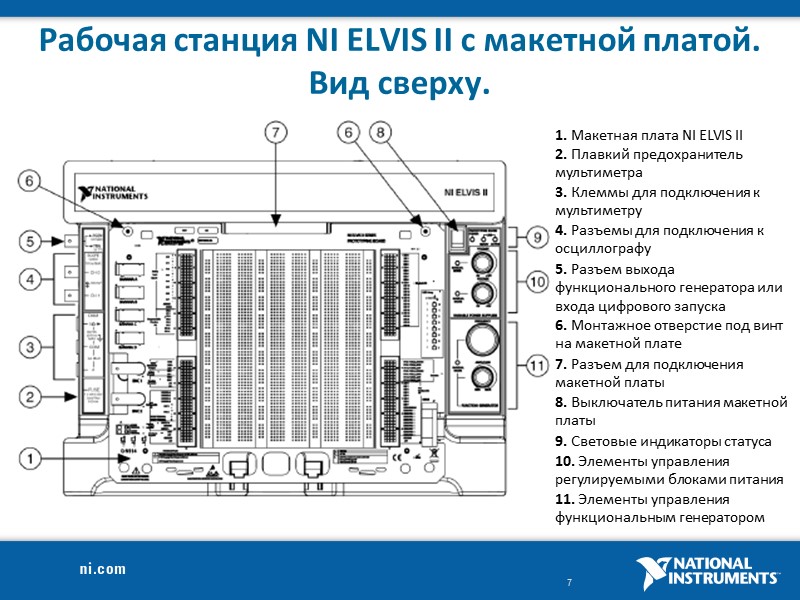

Рабочая станция NI ELVIS II с макетной платой. Вид сверху.

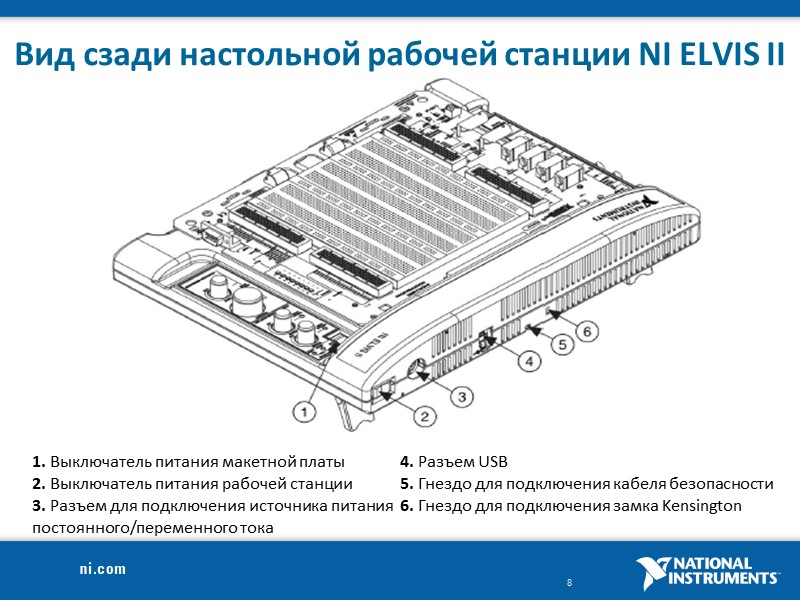

Вид сзади настольной рабочей станции NI ELVIS II

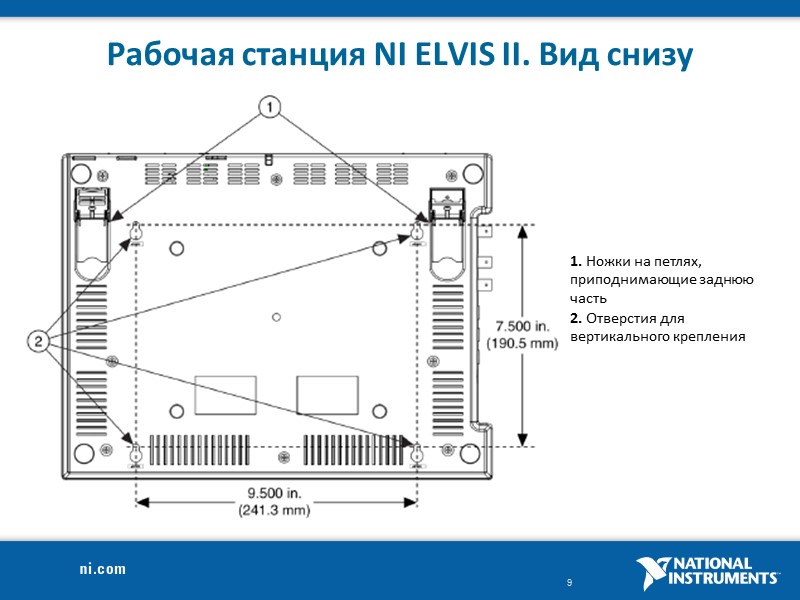

Рабочая станция NI ELVIS II. Вид снизу

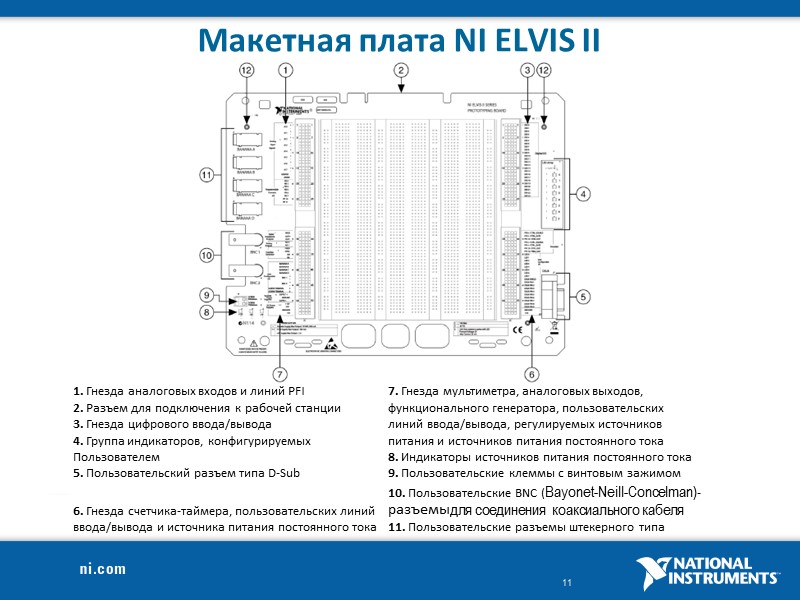

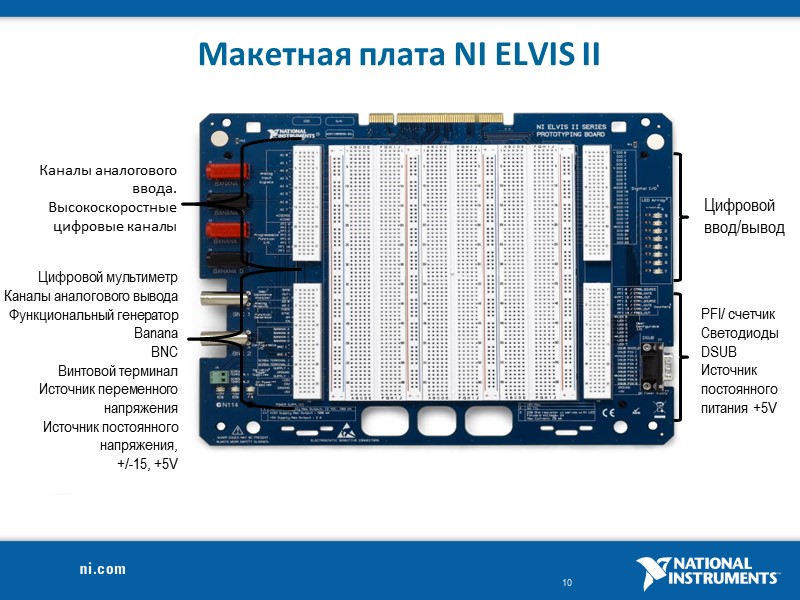

Макетная плата NI ELVIS II Каналы аналогового ввода. Высокоскоростные цифровые каналы Цифровой мультиметр Каналы аналогового вывода Функциональный генератор Banana BNC Винтовой терминал Источник переменного напряжения Источник постоянного напряжения, +/-15, +5V Цифровой ввод/вывод PFI/ счетчик Светодиоды DSUB Источник постоянного питания +5V
Макетная плата NI ELVIS II
Макетная плата NI ELVIS II BNC 1 и BNC 2 Banana A, B, C и D DSUB

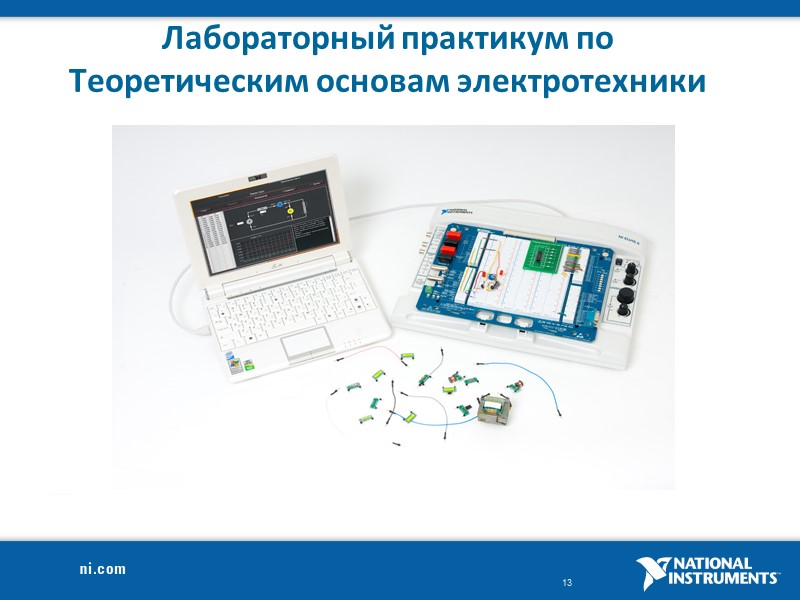

Лабораторный практикум по Теоретическим основам электротехники

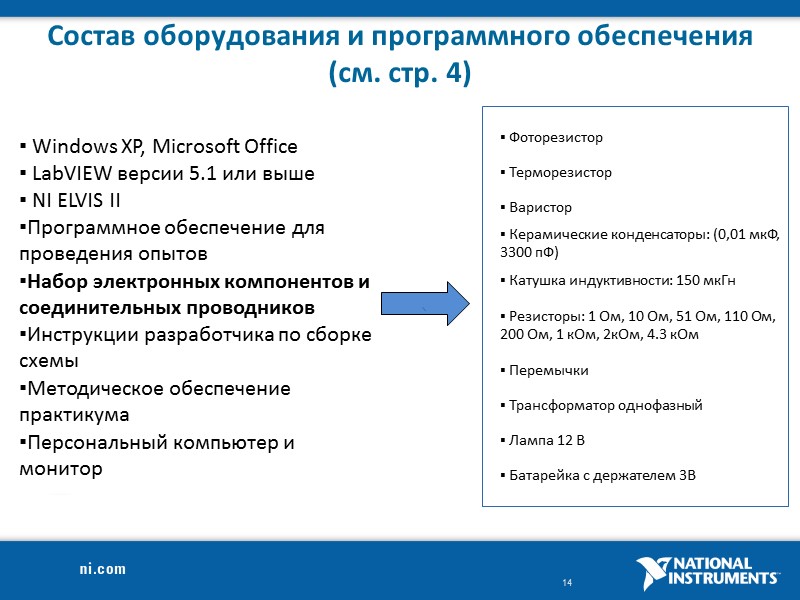

Состав оборудования и программного обеспечения (см. стр. 4)
Для установки и использования NI ELVIS II требуются следующие компоненты: Программное обеспечение и материалы: LabVIEW версии 5.1 или поздние версии NI ELVISmx 4.0 или поздние версии NI ELVIS II - Руководство пользователя Система лабораторного практикума по “Теоретическим основам электротехники”

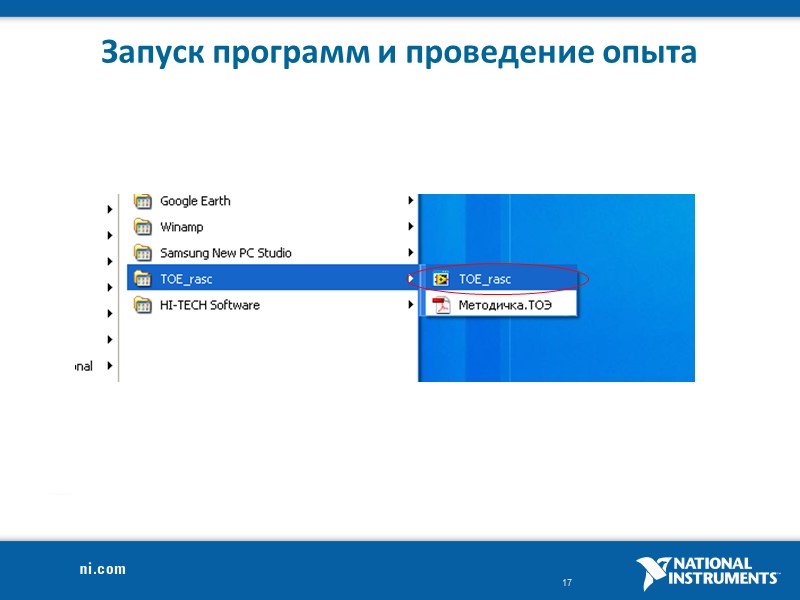

Что необходимо знать студенту перед выполнением работы? (см. стр. 8) Студент должен: Быть ознакомлен с “Руководством пользователя“ NI ELVIS II Понимать принцип работы электрических схем Быть ознакомлен с методиками проведения лабораторных работ Знать, что если схема на макетной плате собрана не правильно (или будет не соответствовать данному опыту), то опыт будет прекращен и появится диагностическое сообщение Знать, что результаты опыта окажутся неправильными, если схема на макетной плате собрана не правильно (не соответствуют данному опыту) *Уметь свободно собирать схемы на макетной плате NI ELVIS II по заданной электрической схеме, приведенной на лицевой панели данного опыта

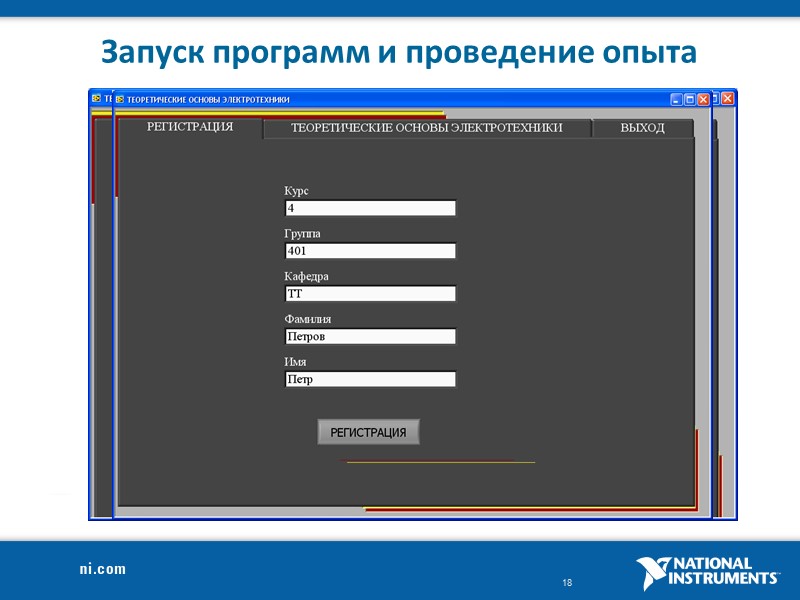

Запуск программ и проведение опыта

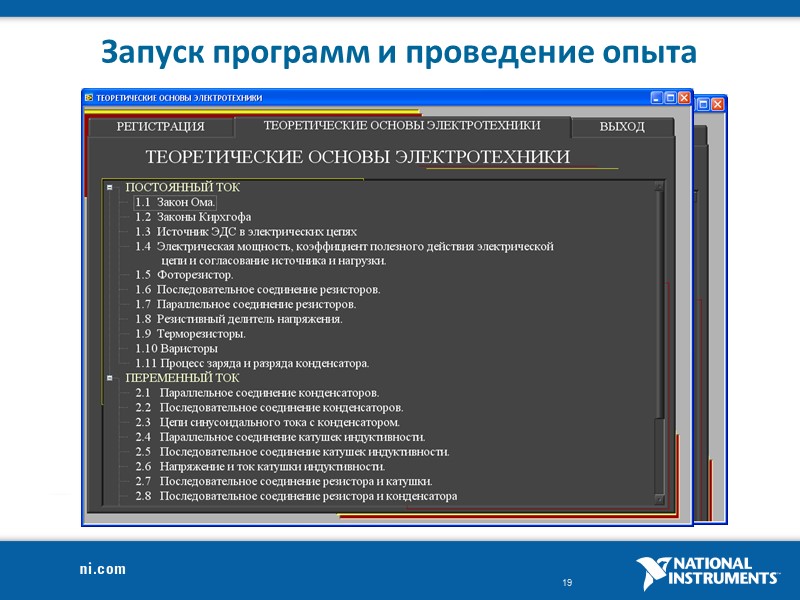

Запуск программ и проведение опыта

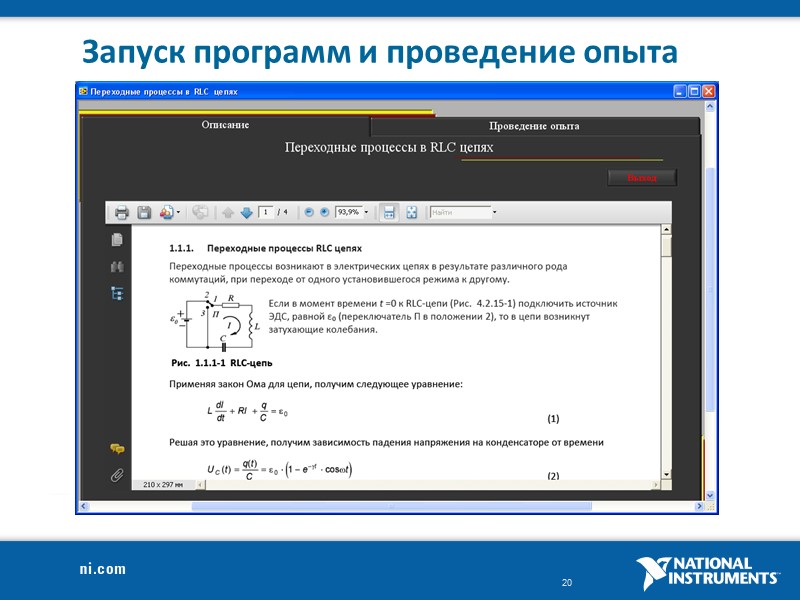

Запуск программ и проведение опыта

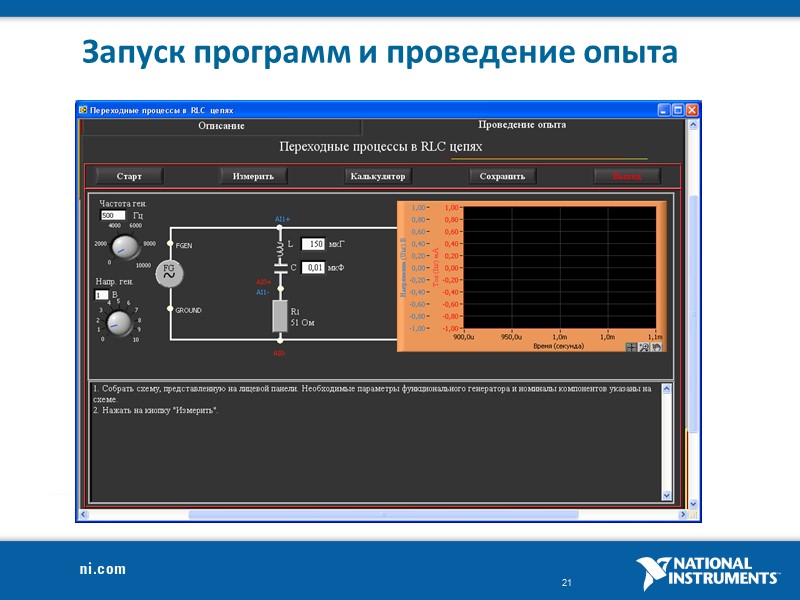

Запуск программ и проведение опыта
Запуск программ и проведение опыта

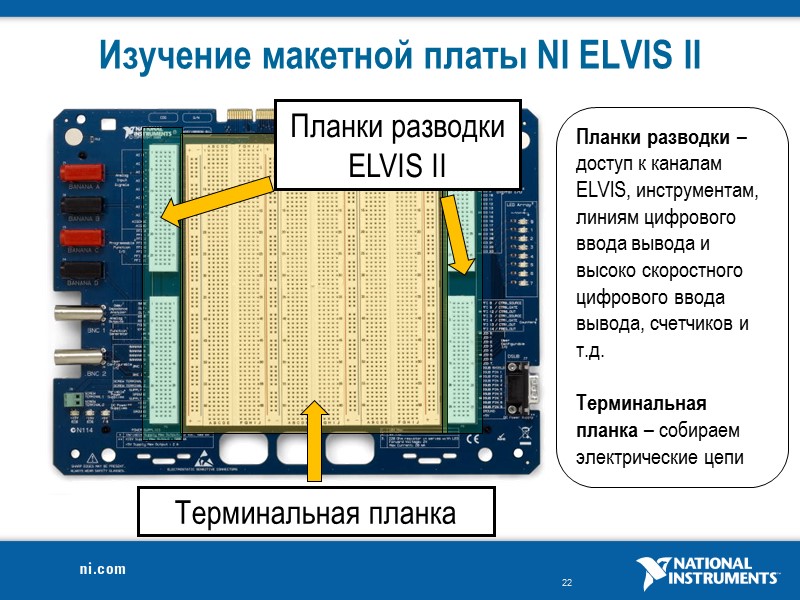

Изучение макетной платы NI ELVIS II Планки разводки ELVIS II Терминальная планка Планки разводки – доступ к каналам ELVIS, инструментам, линиям цифрового ввода вывода и высоко скоростного цифрового ввода вывода, счетчиков и т.д. Терминальная планка – собираем электрические цепи

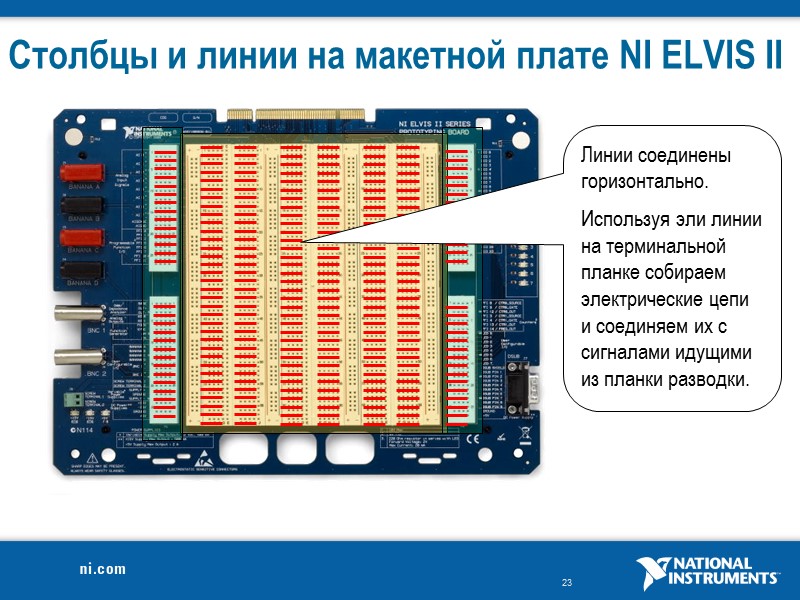

Столбцы и линии на макетной плате NI ELVIS II Линии соединены горизонтально. Используя эли линии на терминальной планке собираем электрические цепи и соединяем их с сигналами идущими из планки разводки.
Эти колонки соединены вертикально. Они используются для соединения с источником питания и землей. Столбцы и линии на макетной плате NI ELVIS II
Последовательное и параллельное соединение электрических цепей последовательное последовательное параллельное замыкание

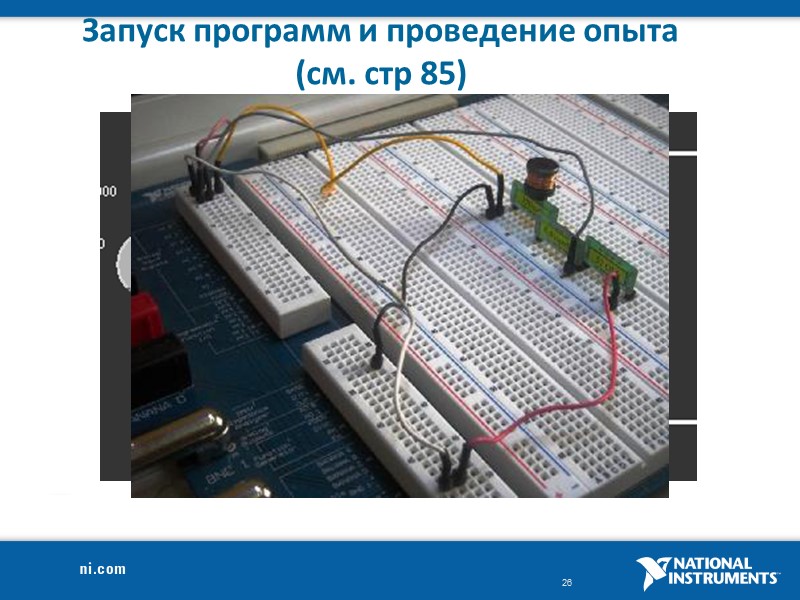

Запуск программ и проведение опыта (см. стр 85)

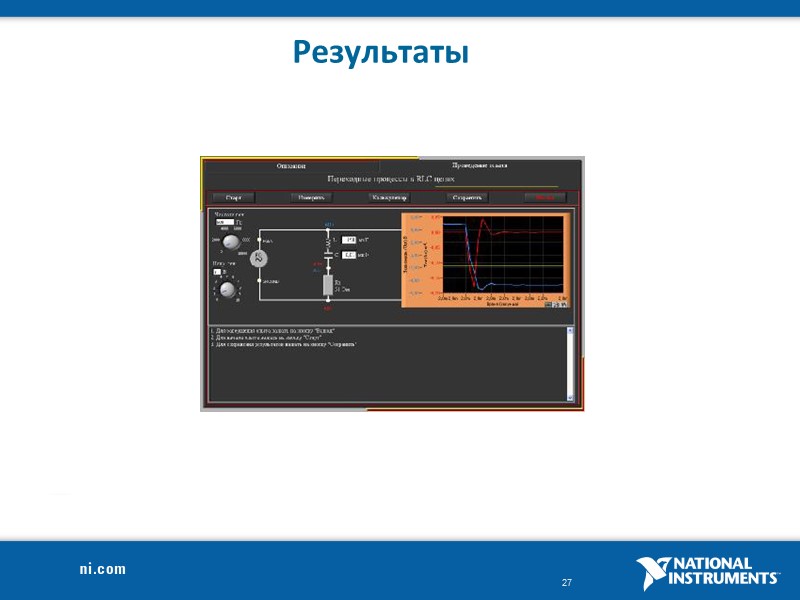

Результаты

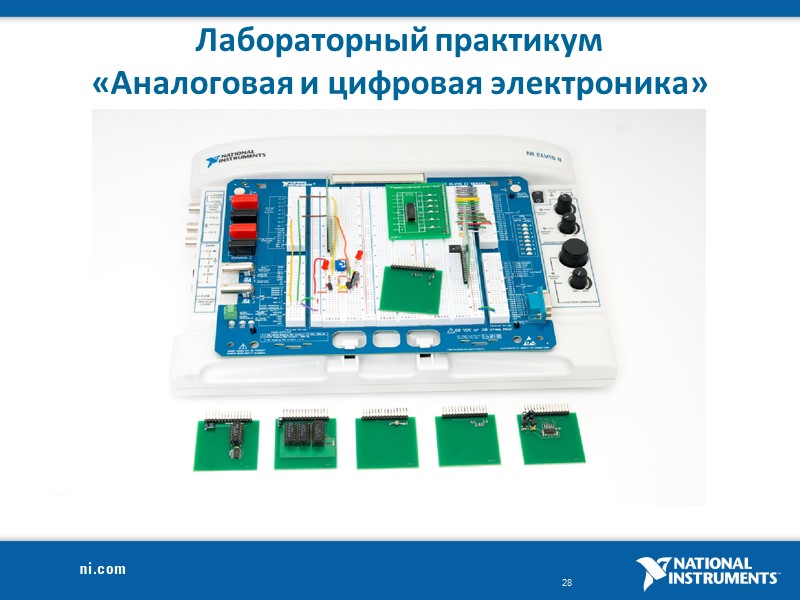

Лабораторный практикум «Аналоговая и цифровая электроника»

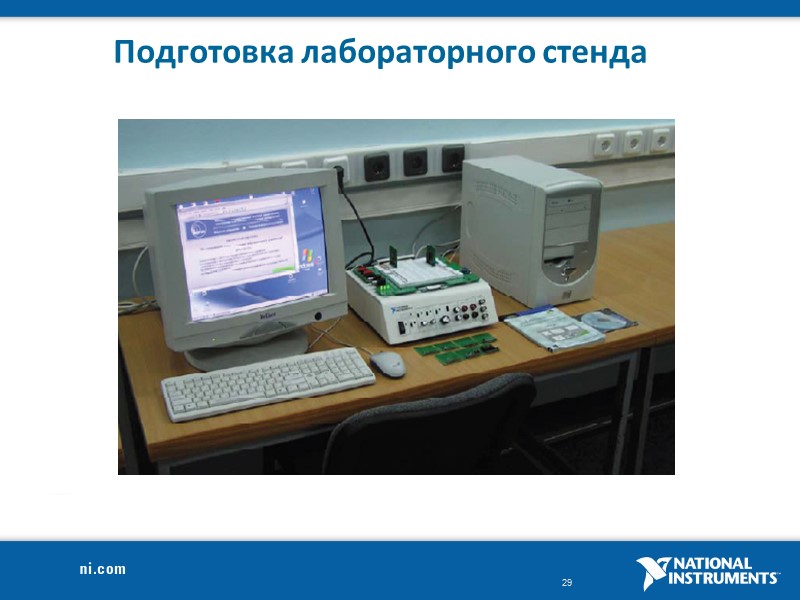

Подготовка лабораторного стенда

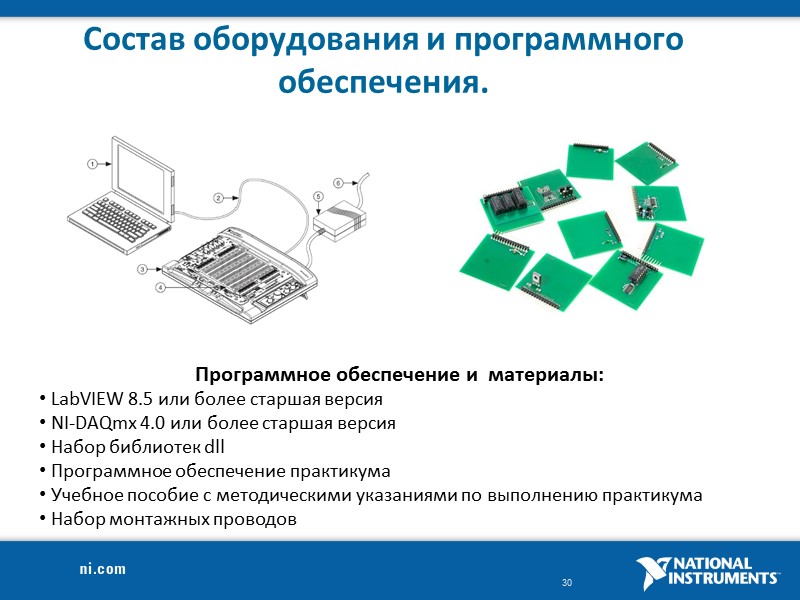

Состав оборудования и программного обеспечения. Программное обеспечение и материалы: LabVIEW 8.5 или более старшая версия NI-DAQmx 4.0 или более старшая версия Набор библиотек dll Программное обеспечение практикума Учебное пособие с методическими указаниями по выполнению практикума Набор монтажных проводов

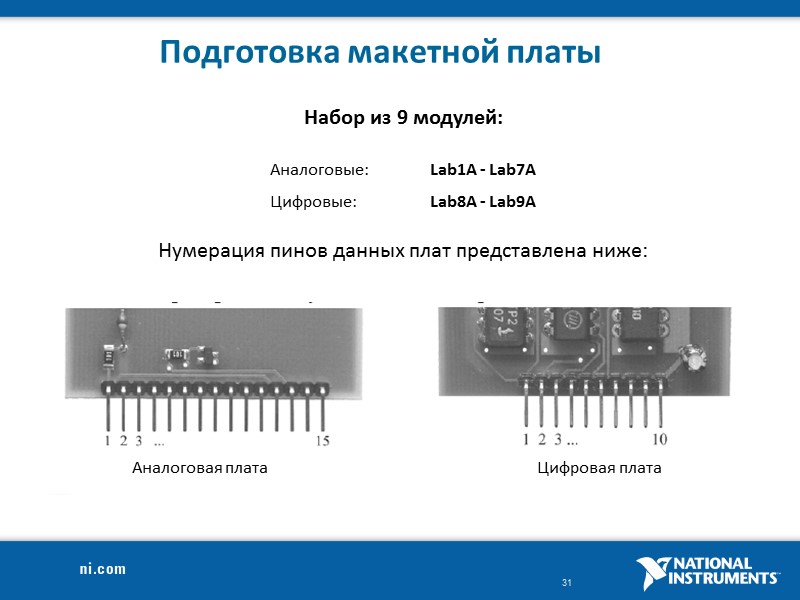

Подготовка макетной платы Набор из 9 модулей: Аналоговые: Lab1A - Lab7A Цифровые: Lab8A - Lab9A Нумерация пинов данных плат представлена ниже:

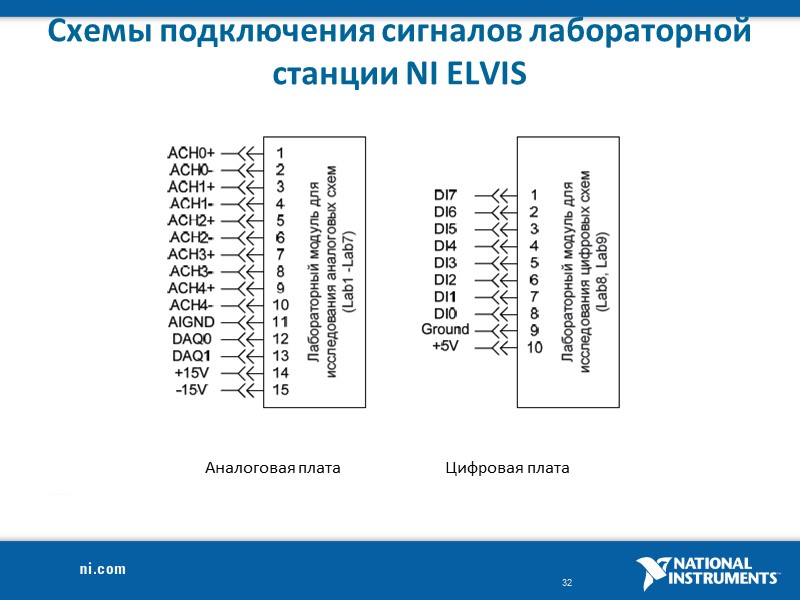

Схемы подключения сигналов лабораторной станции NI ELVIS

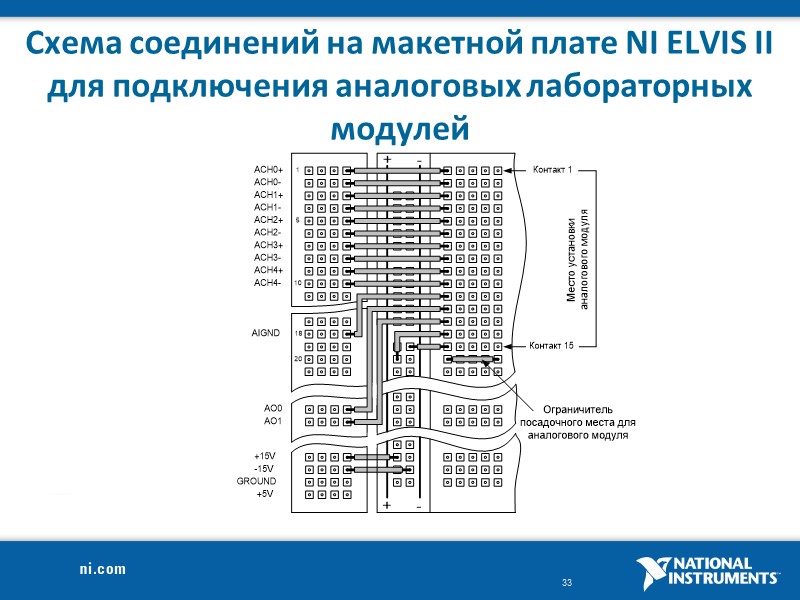

Схема соединений на макетной плате NI ELVIS II для подключения аналоговых лабораторных модулей

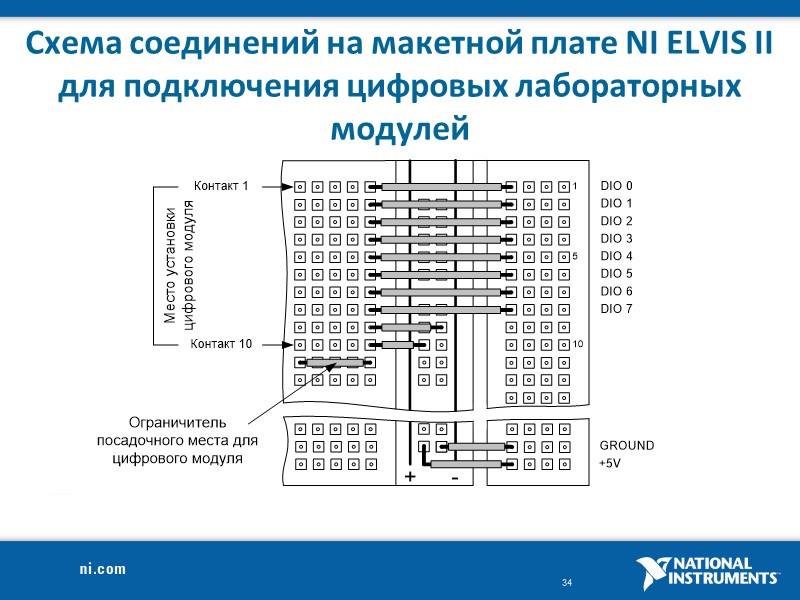

Схема соединений на макетной плате NI ELVIS II для подключения цифровых лабораторных модулей

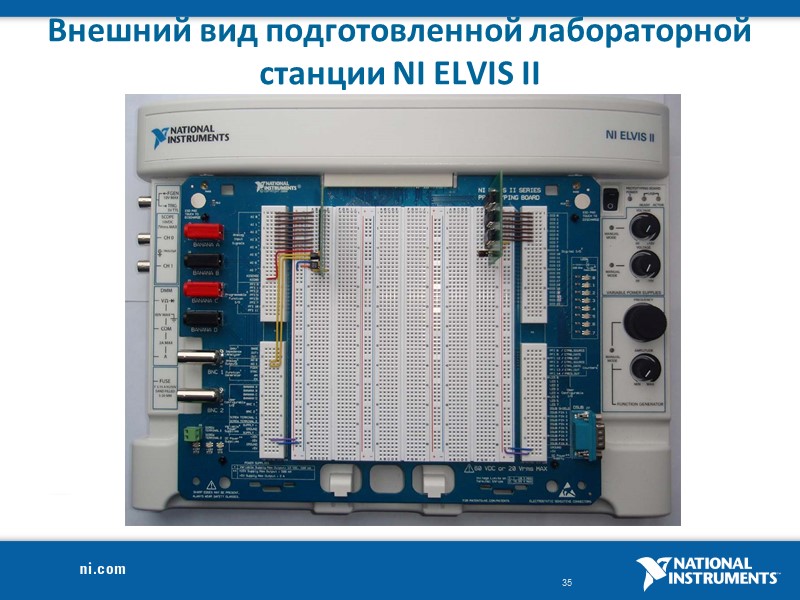

Внешний вид подготовленной лабораторной станции NI ELVIS II

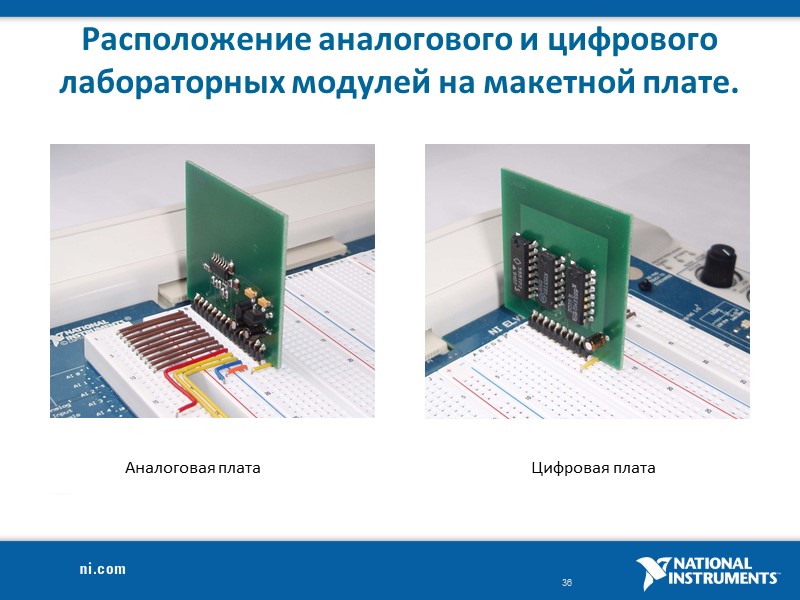

Расположение аналогового и цифрового лабораторных модулей на макетной плате.

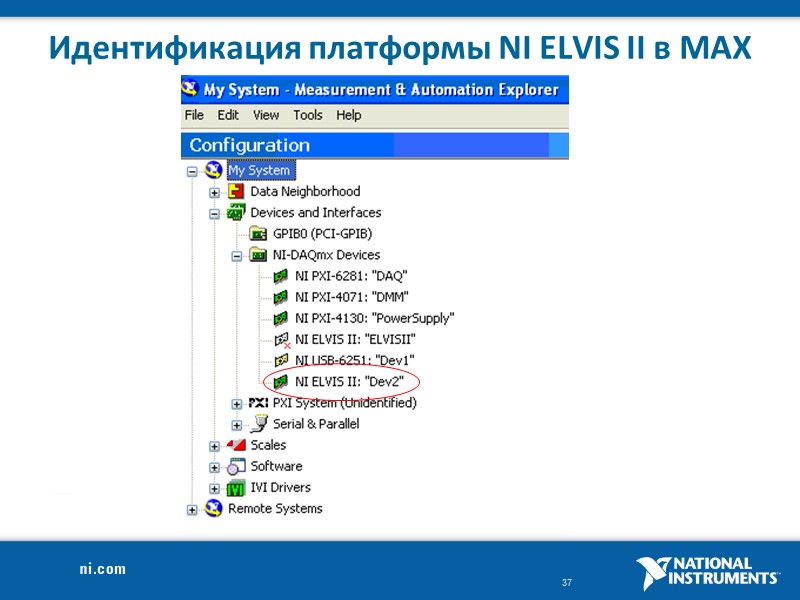

Идентификация платформы NI ELVIS II в MAX

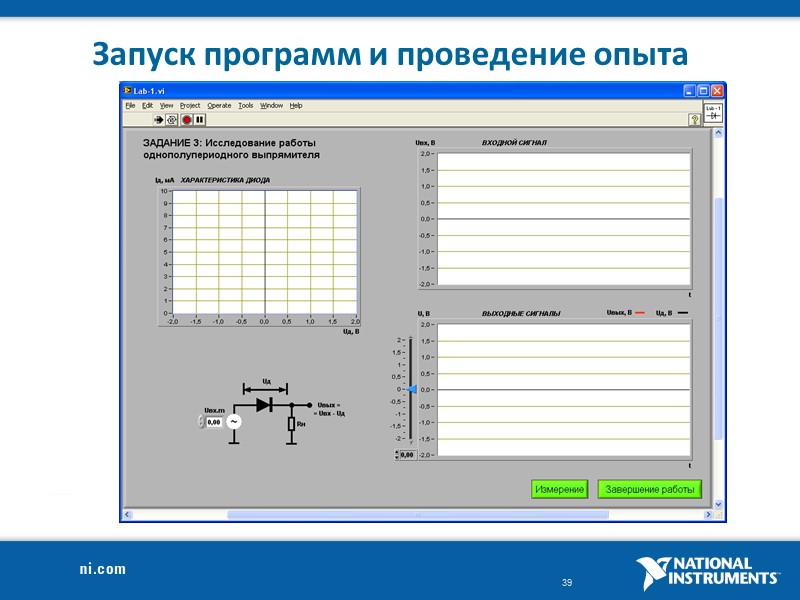

Запуск программ и проведение опыта
Запуск программ и проведение опыта

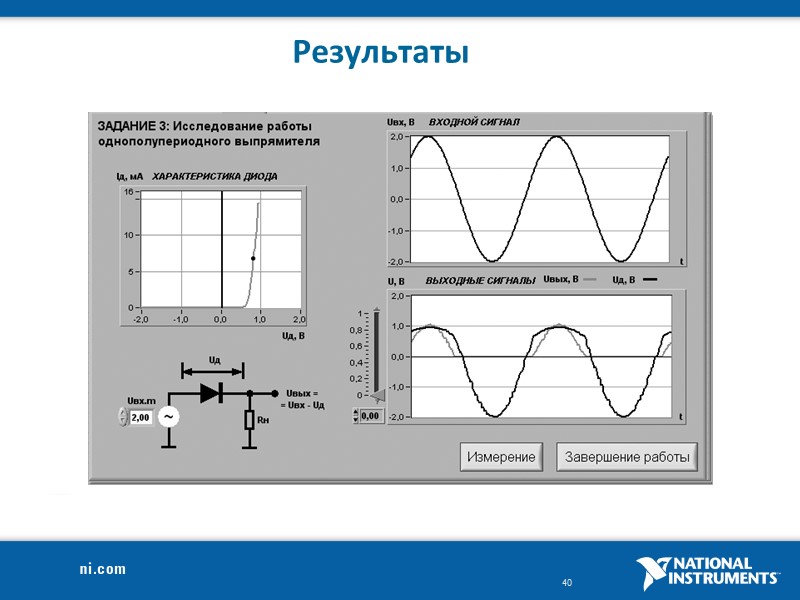

Результаты
Интеграция NI ELVIS II и Multisim 10.1.1

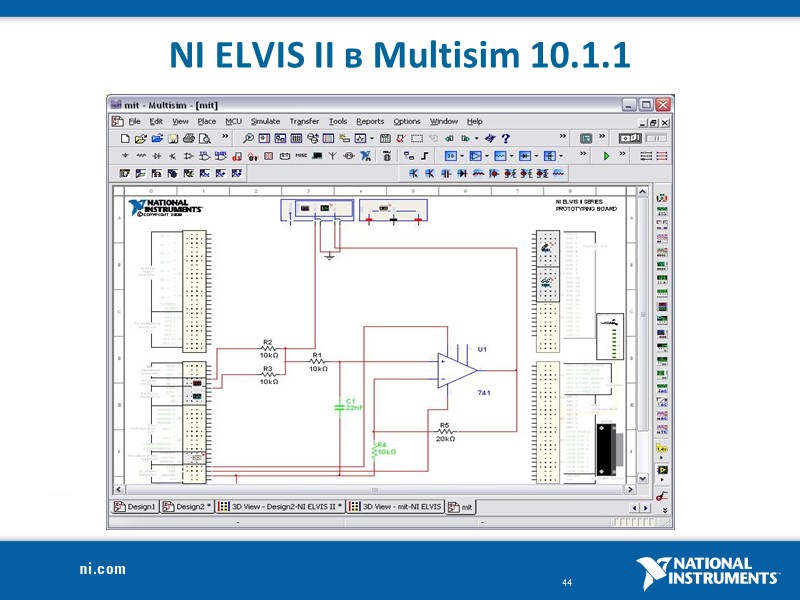

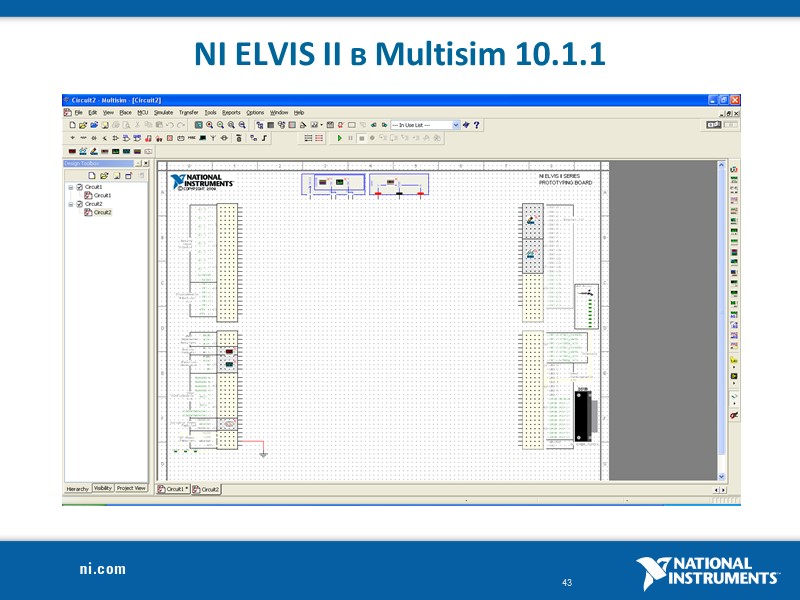

NI ELVIS II в Multisim 10.1.1

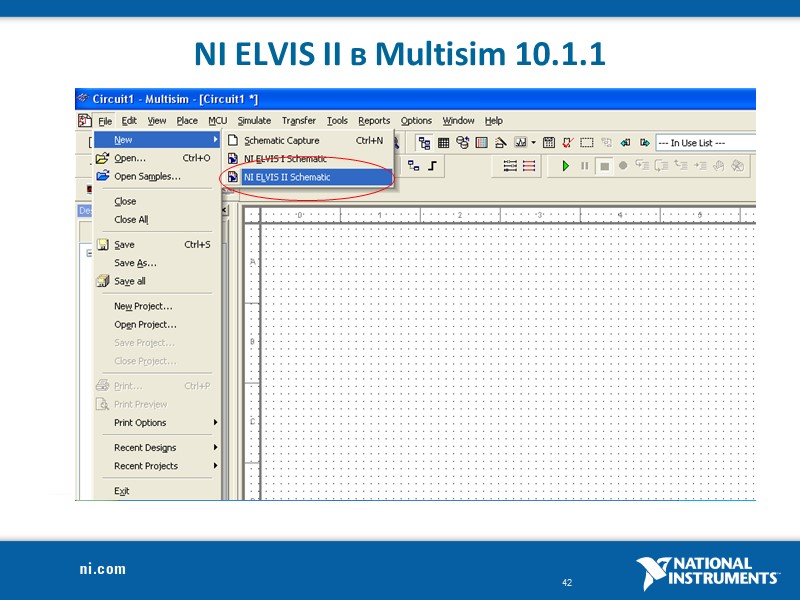

NI ELVIS II в Multisim 10.1.1
NI ELVIS II в Multisim 10.1.1

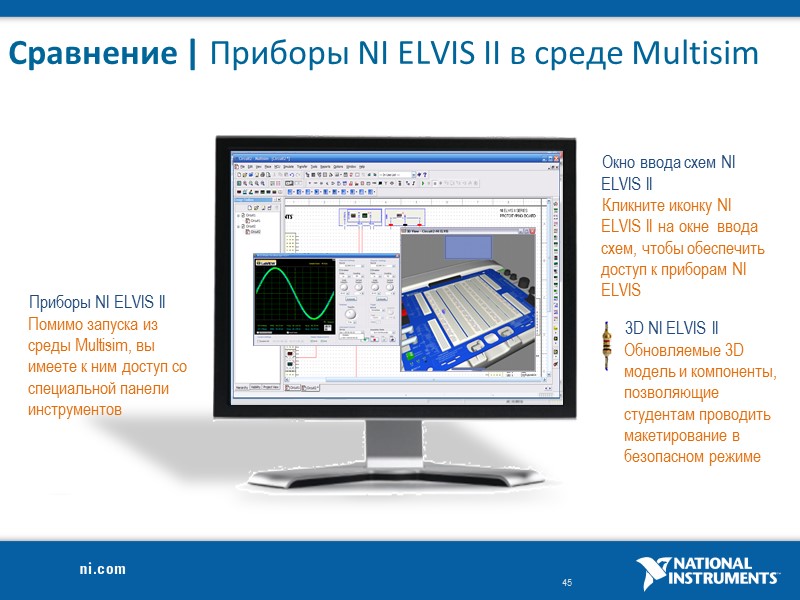

Сравнение | Приборы NI ELVIS II в среде Multisim 3D NI ELVIS II Обновляемые 3D модель и компоненты, позволяющие студентам проводить макетирование в безопасном режиме Окно ввода схем NI ELVIS II Кликните иконку NI ELVIS II на окне ввода схем, чтобы обеспечить доступ к приборам NI ELVIS Приборы NI ELVIS II Помимо запуска из среды Multisim, вы имеете к ним доступ со специальной панели инструментов

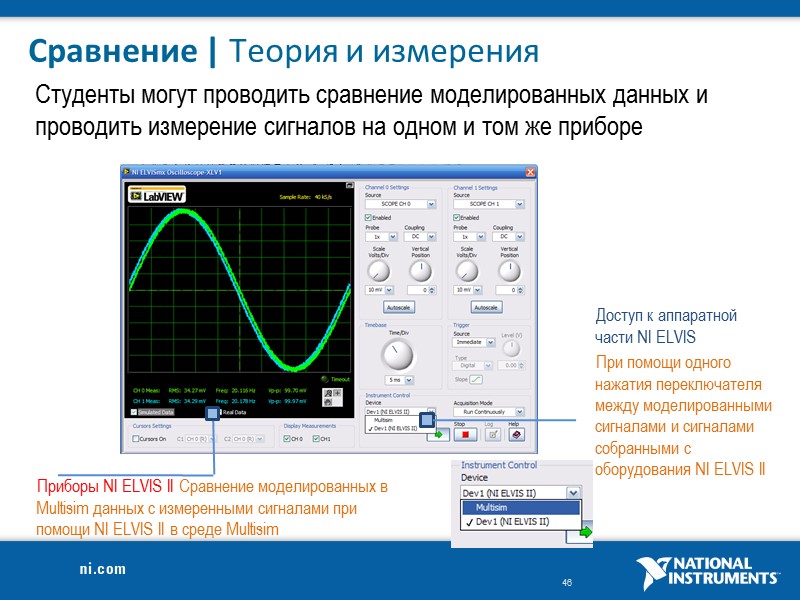

Сравнение | Теория и измерения Студенты могут проводить сравнение моделированных данных и проводить измерение сигналов на одном и том же приборе Доступ к аппаратной части NI ELVIS При помощи одного нажатия переключателя между моделированными сигналами и сигналами собранными с оборудования NI ELVIS II Приборы NI ELVIS II Сравнение моделированных в Multisim данных с измеренными сигналами при помощи NI ELVIS II в среде Multisim

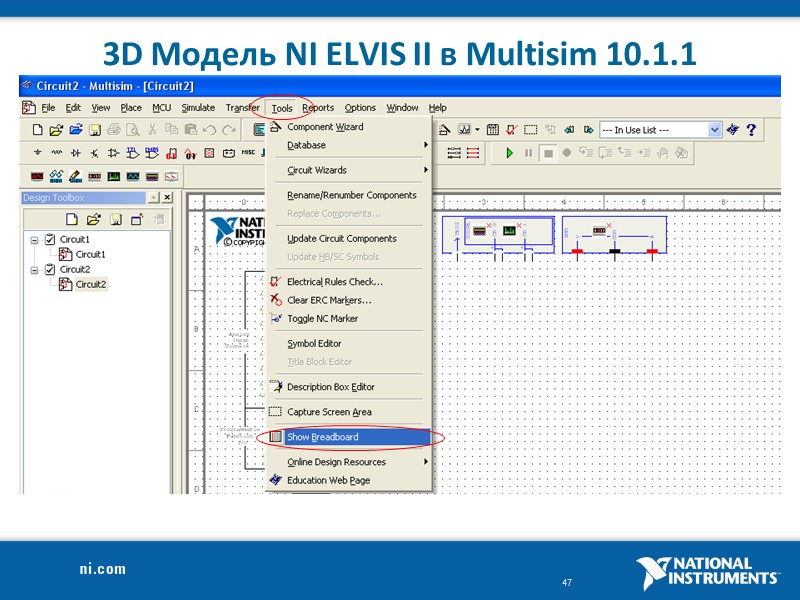

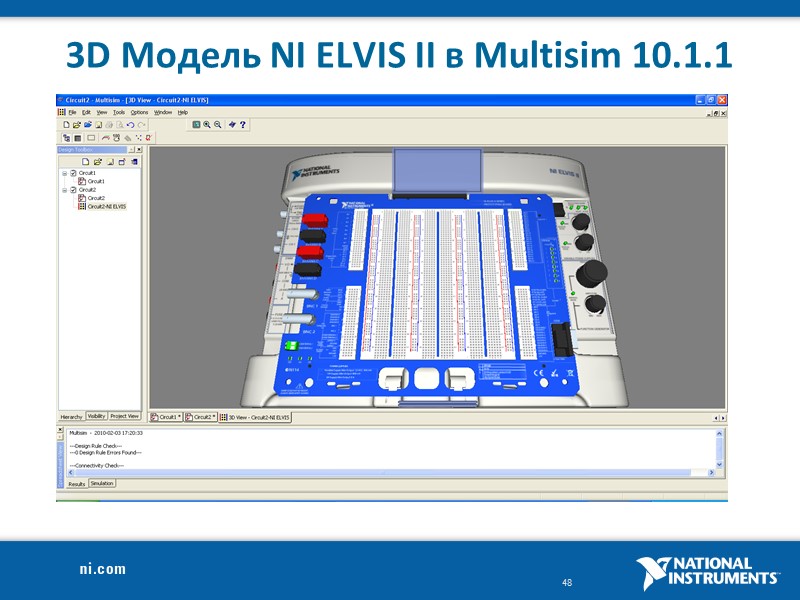

3D Модель NI ELVIS II в Multisim 10.1.1
3D Модель NI ELVIS II в Multisim 10.1.1

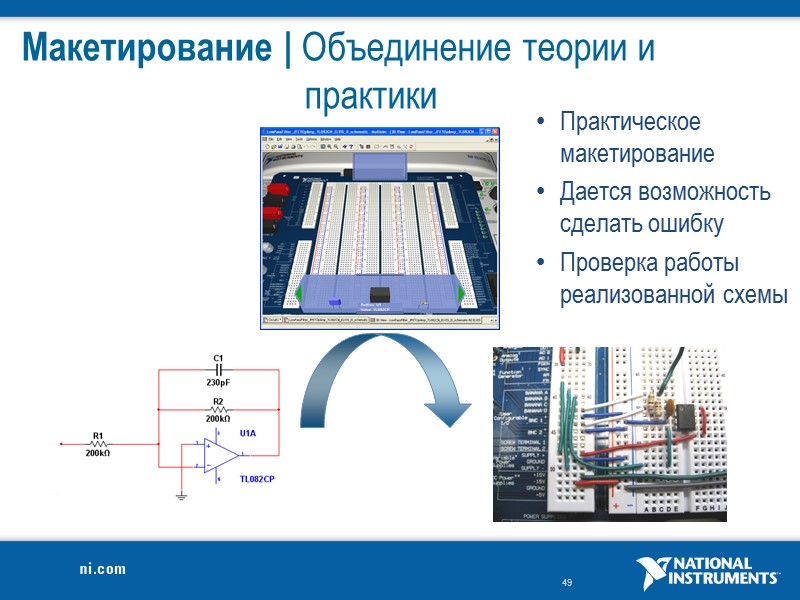

Макетирование | Объединение теории и практики Практическое макетирование Дается возможность сделать ошибку Проверка работы реализованной схемы

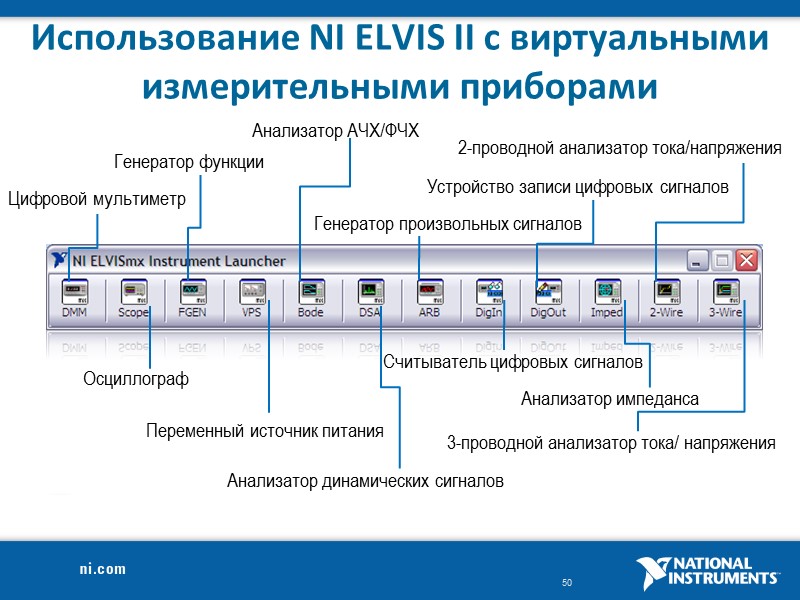

Использование NI ELVIS II с виртуальными измерительными приборами Цифровой мультиметр Осциллограф Генератор функции Переменный источник питания Анализатор АЧХ/ФЧХ Анализатор динамических сигналов Генератор произвольных сигналов Считыватель цифровых сигналов Устройство записи цифровых сигналов Анализатор импеданса 2-проводной анализатор тока/напряжения 3-проводной анализатор тока/ напряжения
Сравнение и анализ| LabVIEW SignalExpress и LabVIEW Функциональная гибкость позволяющая конфигурировать эксперименты в среде LabVIEW LabVIEW SignalExpress – Измерения и Сравнение Виртуальные приборы LabVIEW

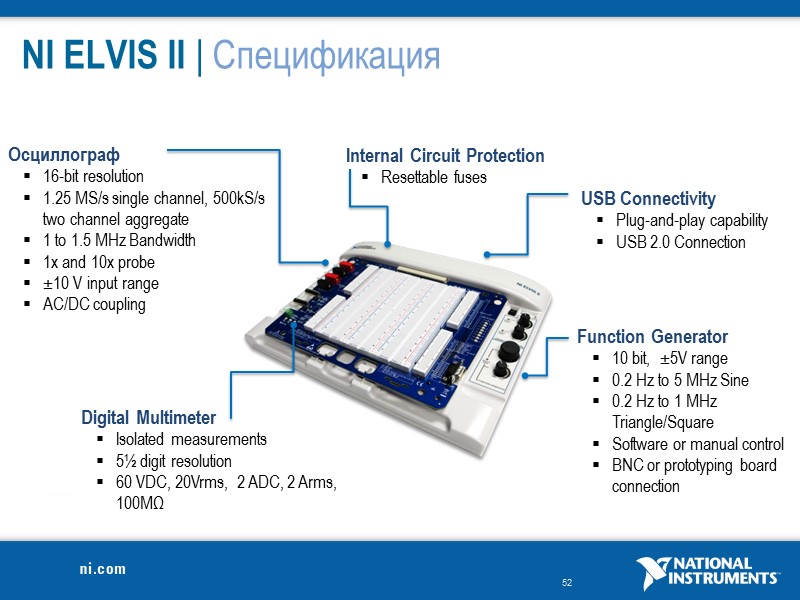

NI ELVIS II | Спецификация Digital Multimeter Isolated measurements 5½ digit resolution 60 VDC, 20Vrms, 2 ADC, 2 Arms, 100MΩ Internal Circuit Protection Resettable fuses Function Generator 10 bit, ±5V range 0.2 Hz to 5 MHz Sine 0.2 Hz to 1 MHz Triangle/Square Software or manual control BNC or prototyping board connection USB Connectivity Plug-and-play capability USB 2.0 Connection Осциллограф 16-bit resolution 1.25 MS/s single channel, 500kS/s two channel aggregate 1 to 1.5 MHz Bandwidth 1x and 10x probe ±10 V input range AC/DC coupling

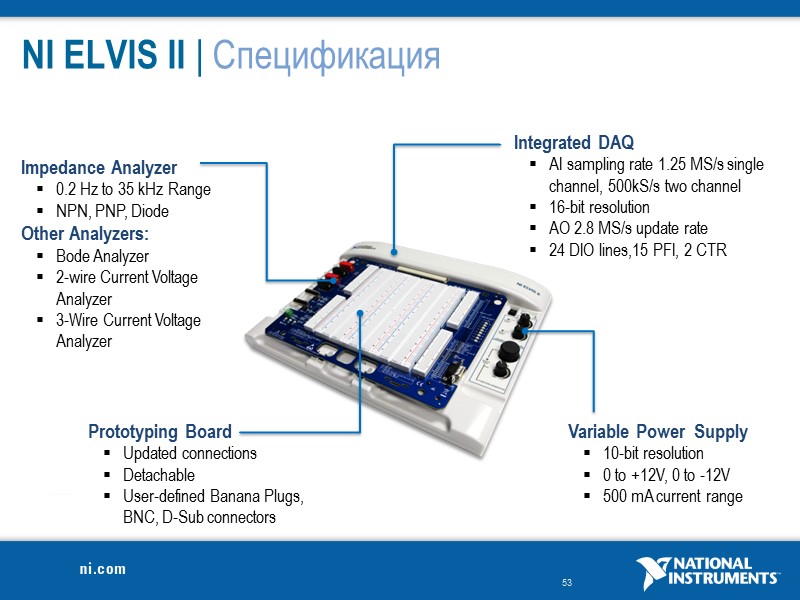

NI ELVIS II | Спецификация Impedance Analyzer 0.2 Hz to 35 kHz Range NPN, PNP, Diode Other Analyzers: Bode Analyzer 2-wire Current Voltage Analyzer 3-Wire Current Voltage Analyzer Variable Power Supply 10-bit resolution 0 to +12V, 0 to -12V 500 mA current range Integrated DAQ AI sampling rate 1.25 MS/s single channel, 500kS/s two channel 16-bit resolution AO 2.8 MS/s update rate 24 DIO lines,15 PFI, 2 CTR Prototyping Board Updated connections Detachable User-defined Banana Plugs, BNC, D-Sub connectors
