Образование пространственных групп симметрии. Правильные системы точек. Взаимодействие 32 наборов элементов симметрии точечных групп с пучками трансляций, которые определяются 14 ячейками Бравэ, дает многообразное количество пространственных групп симметрии, число которых все же ограничено числом 230. Пространственной группой симметрии называется полная совокупность элементов симметрии возможных в определенной бесконечной, правильной и периодичной системе точек, которая удовлетворяет требованиям пространственной решетки. Требования к пространственной решетке: 1. Пространство заполняется равными, одинаково ориентированными и смежными по равным граням параллелепипедами. 2. Заполнение пространства должно быть без промежутков. Пространственная группа характеризуется двумя составляющими: 1. набором элементов симметрии; 2. числом симметрично эквивалентных позиций – правильной системой точек.
Расщепление точечной группы симметрии в пространственную группу Связь между точечными и пространственными группами: 1. по пространственной группе всегда можно установить соответствующую ей точечную группу. Для этого нужно убрать все трансляции и заменить плоскости скользящего отражения и винтовые оси на обычные; 2. одна точечная группа расщепляется на несколько пространственных групп при добавлении к элементам симметрии точечной группы пучка трансляций ячеек Бравэ, которые можно вывести строго математически на основании теории групп. Порядок вывода пространственных групп: 1. Анализ элементов симметрии с точки зрения их структурного многообразия. 2. Добавление ячеек Бравэ, соответствующих сингонии, к которой принадлежит рассматриваемая точечная группа. 3. Удаление повторяющихся позиций, если таковые найдутся.
Пример№ 1. Планальный класс симметрии моноклинной сингонии - m. 1. Анализ элементов симметрии с точки зрения их структурного многообразия: Рассмотреть возможные типы ячеек Бравэ: в моноклинной сингонии возможны всего лишь две системы трансляций: примитивная P базоцентрированная C Рассмотреть элементы симметрии, входящие в точечную группу, и их расположение: в точечную группу входит один элемент симметрии – m плоскость зеркального отражения, которая перпендикулярна оси OY.

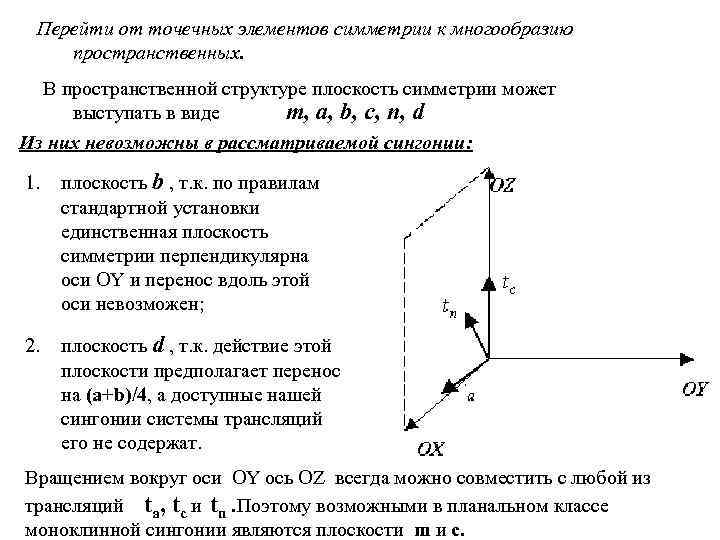

Перейти от точечных элементов симметрии к многообразию пространственных. В пространственной структуре плоскость симметрии может выступать в виде m, a, b, c, n, d Из них невозможны в рассматриваемой сингонии: 1. плоскость b , т. к. по правилам стандартной установки единственная плоскость симметрии перпендикулярна оси OY и перенос вдоль этой оси невозможен; 2. плоскость d , т. к. действие этой плоскости предполагает перенос на (a+b)/4, а доступные нашей сингонии системы трансляций его не содержат. Вращением вокруг оси OY ось OZ всегда можно совместить с любой из трансляций ta, tc и tn. Поэтому возможными в планальном классе моноклинной сингонии являются плоскости m и c.

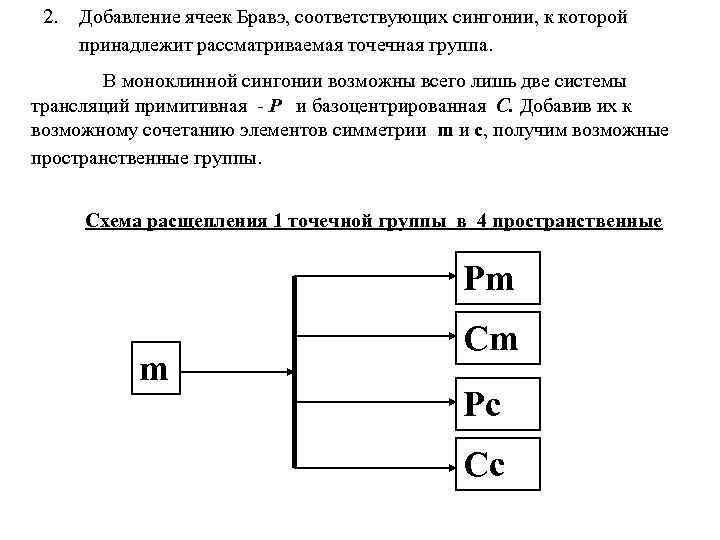

2. Добавление ячеек Бравэ, соответствующих сингонии, к которой принадлежит рассматриваемая точечная группа. В моноклинной сингонии возможны всего лишь две системы трансляций примитивная - P и базоцентрированная C. Добавив их к возможному сочетанию элементов симметрии m и c, получим возможные пространственные группы. Схема расщепления 1 точечной группы в 4 пространственные Pm m Cm Pc Cc

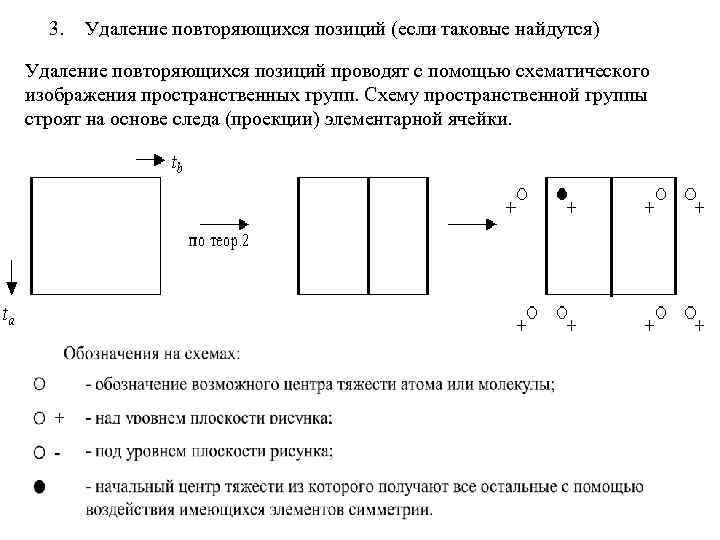

3. Удаление повторяющихся позиций (если таковые найдутся) Удаление повторяющихся позиций проводят с помощью схематического изображения пространственных групп. Схему пространственной группы строят на основе следа (проекции) элементарной ячейки.
3. Удаление повторяющихся позиций схематические изображения остальных пространственных групп
Пример№ 2. Примитивный класс симметрии тетрагональной сингонии - 4. 1. Анализ элементов симметрии с точки зрения их структурного многообразия: Рассмотреть возможные типы ячеек Бравэ: в тетрагональной сингонии возможны всего лишь две системы трансляций: примитивная P объемноцентрированная I Рассмотреть элементы симметрии, входящие в точечную группу, и их расположение: в точечную группу входит один элемент симметрии – 4 плоскость зеркального отражения, которая совпадает с осью OZ.
Перейти от точечных элементов симметрии к многообразию пространственных. В пространственной структуре ось симметрии может выступать в виде 4, 41, 42, 43. В этом случае невозможных конфигураций нет. 2. Добавление ячеек Бравэ, соответствующих сингонии, к которой принадлежит рассматриваемая точечная группа. Схема расщепления точечной группы в пространствен ные выглядит следующим образом:

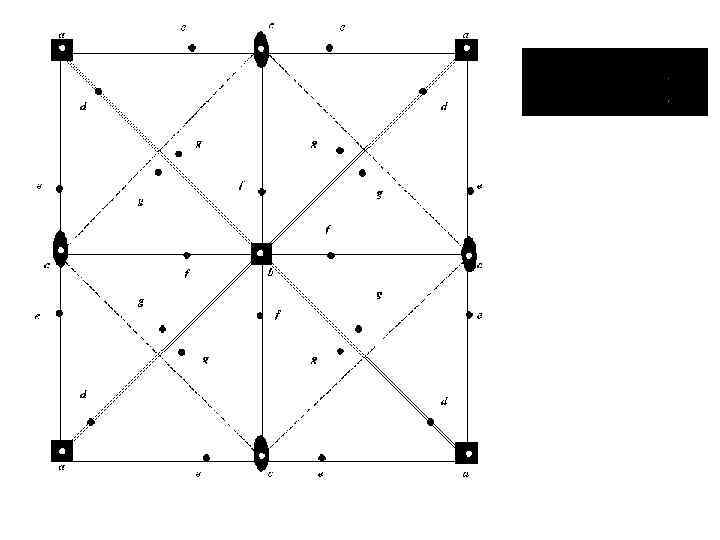

Точечная группа 4 расщепляется не на восемь, а только лишь на шесть пространственных групп, т. к. имеются две пары идентичных конфигураций: 4
Правило записи пространственной группы Символ записи пространственной группы содержит четыре позиции, их которых не все являются обязательными: 1 2 3 4 На этих позициях указываются элементы вдоль главных трансляционных направлений. указывается тип ячейки Бравэ, (заполнение обязательно).
3. Удаление повторяющихся позиций (если таковые найдутся)
