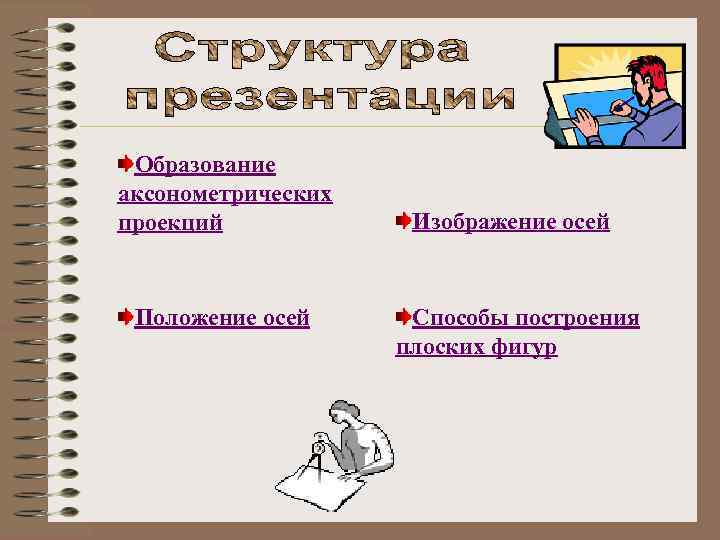

Образование аксонометрических проекций Положение осей Изображение осей Способы построения плоских фигур

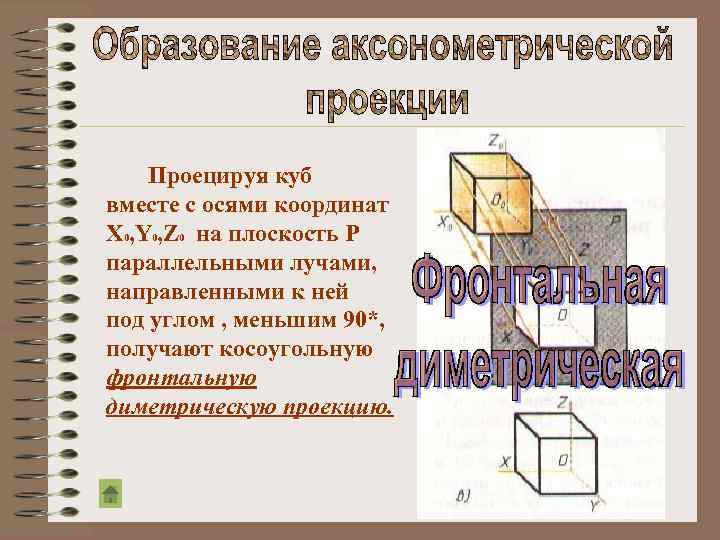

Проецируя куб вместе с осями координат Х 0, Y 0, Z 0 на плоскость Р параллельными лучами, направленными к ней под углом , меньшим 90*, получают косоугольную фронтальную диметрическую проекцию.
Если грани куба наклонить к плоскости Р под равными углами и спроецировать куб вместе с осями координат на плоскость перпендикулярными к ней лучами, то получится наглядное изображение, которое называется прямоугольной изометрической проекцией.
«Диметрия» «двойное измерение» «Изометрия» «равные измерения»
Построение начинают с проведения аксонометрических осей х, у, z. Оси фронтальной диметрической проекции располагают так: • Х – горизонтально • Z – вертикально • У – под углом 45* к горизонтальной линии q q В изометрической проекции между осями Х, У и Z откладывают 120*
Изображение осей аксонометрических проекций Положение осей z 0* о 12 * 90 о 45* х 12 0* z х у фронтальная диметрическая проекция 120* изометрическая проекция у
Изображение осей аксонометрических проекций Построение осей при выполнении технических рисунков фронтальная диметрическая проекция изометрическая проекция
Способ построения плоских фигур КВАДРАТ Вдоль оси X откладывают отрезок а, равный стороне квадрата, вдоль оси Y- отрезок а/2 для фронтальной диметрической проекции. Проводят отрезки, параллельные осям Х, У. х о 2 а/ а 1 фронтальная диметрия у
Способ построения плоских фигур КВАДРАТ Вдоль оси X, У откладывают отрезок а, равный стороне квадрата. Проводят отрезки, параллельные осям Х, У. о х у а а 2 изометрия
Способ построения плоских фигур ТРЕУГОЛЬНИК Откладывают по оси X отрезок, равный стороне треугольника, а вдоль оси Y- его половину высоты. Полученные точки соединяют отрезками. а х о h/ 2 у Y 1 х фронтальная диметрия
Способ построения плоских фигур ТРЕУГОЛЬНИК Откладывают по оси X отрезок, равный стороне треугольника, а вдоль оси Y- его высоту. Полученные точки соединяют отрезками. о а у х h 2 изометрия
Способ построения плоских фигур ШЕСТИУГОЛЬНИК По оси X вправо и влево от точки О откладывают отрезки, равные стороне шестиугольника. По оси Y симметрично точке О откладывают отрезки, равные 1/4 расстояния а между противоположными сторонами. От точек, полученных на оси У, проводят вправо и влево параллельно оси Х отрезки, равные половине стороны шестиугольника. Полученные точки соединяют отрезками прямых. а Х а 1 а/2 о Y фронтальная диметрия
Способ построения плоских фигур ШЕСТИУГОЛЬНИК По оси X вправо и влево от точки О откладывают отрезки, равные стороне шестиугольника. По оси Y симметрично точке О откладывают отрезки, равные ½ расстояния а между противоположными сторонами. От точек, полученных на оси У, проводят вправо и влево параллельно оси Х отрезки, равные половине стороны шестиугольника. Полученные точки соединяют отрезками прямых. а а Y 2 Х а изометрия
