ОБРАТНЫЕ СВЯЗИ Подготовлено Степановым К С Степанов Константин

ОБРАТНЫЕ СВЯЗИ Подготовлено Степановым К. С. Степанов Константин Сергеевич

ОБРАТНЫЕ СВЯЗИ • Воздействие причины на следствие, вызвавшее эту причину, называется обратной связью. • Обратная связь, усиливающая воздействие следствия, называется положительной (ПОС). • Обратная связь, ослабляющая воздействие следствия, называется отрицательной (ООС). Степанов Константин Сергеевич

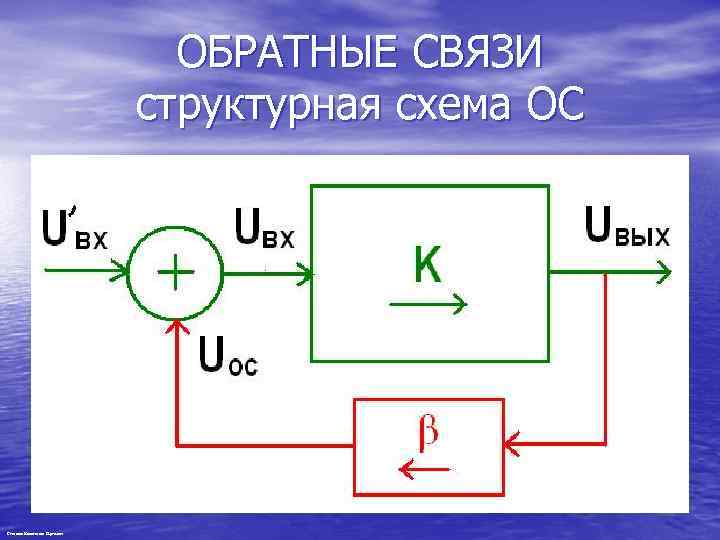

ОБРАТНЫЕ СВЯЗИ структурная схема ОС Степанов Константин Сергеевич

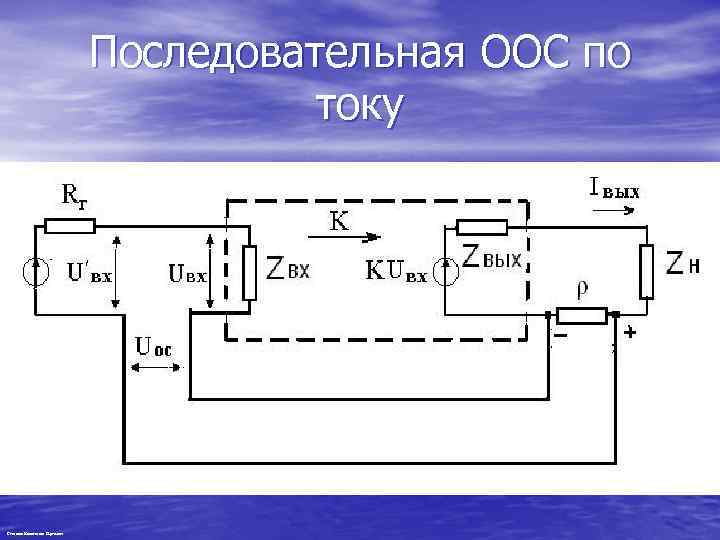

Последовательная ООС по току Степанов Константин Сергеевич

Последовательная ООС по току • Коэффициент передачи усилителя в направлении стрелки • Коэффициент передачи обратной связи в направлении стрелки Степанов Константин Сергеевич

Последовательная ООС по току • β показывает какая часть выходного напряжения передаётся на вход. • Обычно Степанов Константин Сергеевич

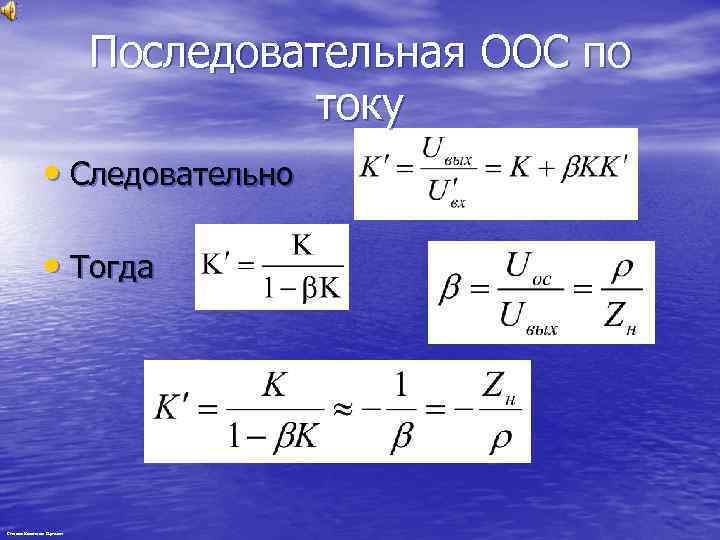

Последовательная ООС по току • Следовательно • Тогда Степанов Константин Сергеевич

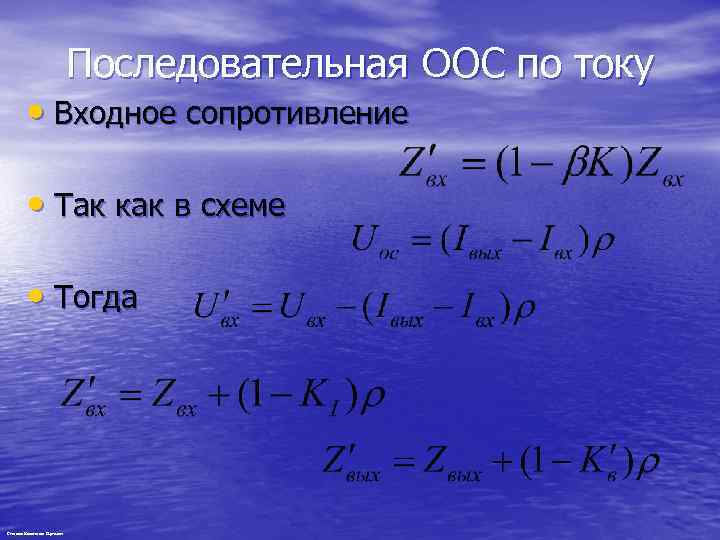

Последовательная ООС по току • Входное сопротивление • Так как в схеме • Тогда Степанов Константин Сергеевич

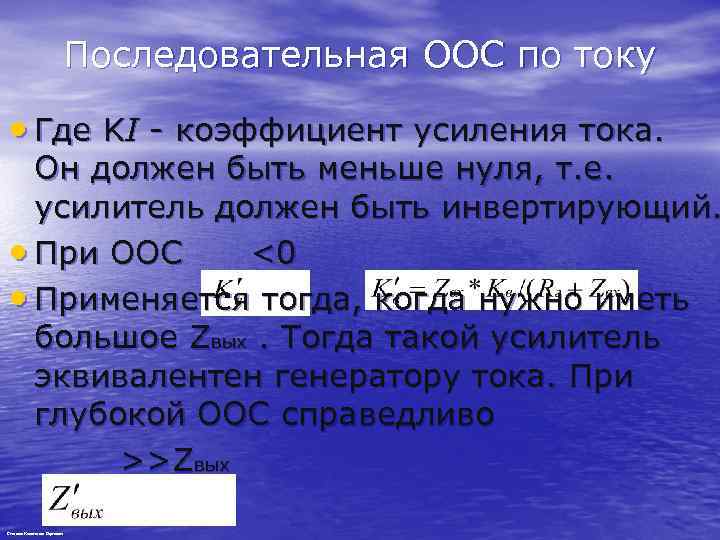

Последовательная ООС по току • Где KI - коэффициент усиления тока. Он должен быть меньше нуля, т. е. усилитель должен быть инвертирующий. • При ООС <0 • Применяется тогда, когда нужно иметь большое Zвых. Тогда такой усилитель эквивалентен генератору тока. При глубокой ООС справедливо >>Zвых Степанов Константин Сергеевич

Пример последовательной ООС по току Степанов Константин Сергеевич

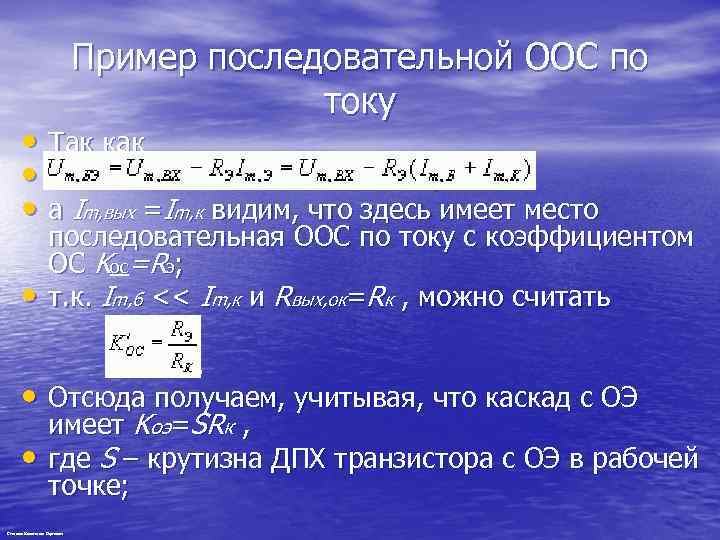

Пример последовательной ООС по току • Так как • , • а Im, вых =Im, к видим, что здесь имеет место • последовательная ООС по току с коэффициентом ОС Kос=Rэ; т. к. Im, б << Im, к и Rвых, ок=Rк , можно считать . • Отсюда получаем, учитывая, что каскад с ОЭ имеет Kоэ=SRк , • где S – крутизна ДПХ транзистора с ОЭ в рабочей точке; Степанов Константин Сергеевич

Последовательная ООС по напряжению Степанов Константин Сергеевич

Последовательная ООС по напряжению • Увеличивает входное и уменьшает выходное сопротивление • где Кв – коэффициент передачи усилителя в режиме холостого хода • Эмиттерный повторитель – яркий пример Последовательной ООС по напряжению Степанов Константин Сергеевич

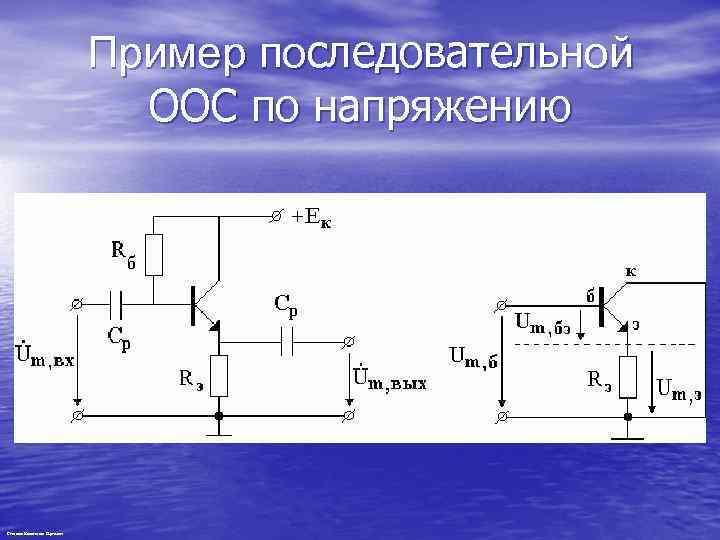

Пример последовательной ООС по напряжению Степанов Константин Сергеевич

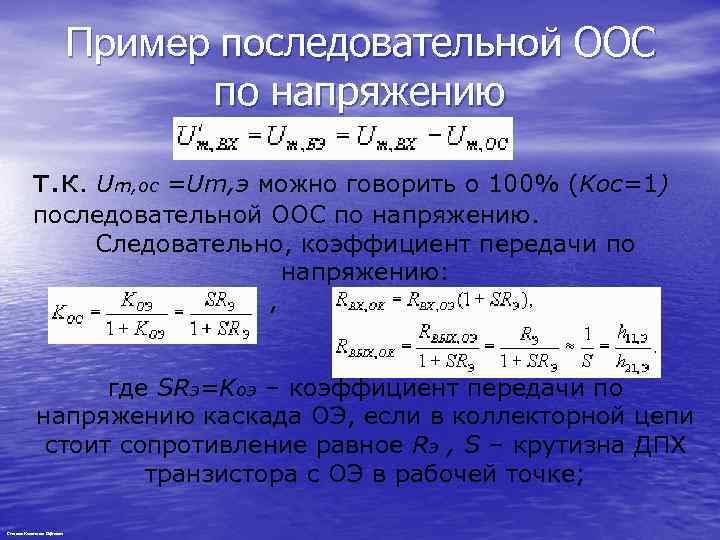

Пример последовательной ООС по напряжению т. к. Um, oc =Um, э можно говорить о 100% (Koc=1) последовательной ООС по напряжению. Следовательно, коэффициент передачи по напряжению: , где SRэ=Kоэ – коэффициент передачи по напряжению каскада ОЭ, если в коллекторной цепи стоит сопротивление равное Rэ , S – крутизна ДПХ транзистора с ОЭ в рабочей точке; Степанов Константин Сергеевич

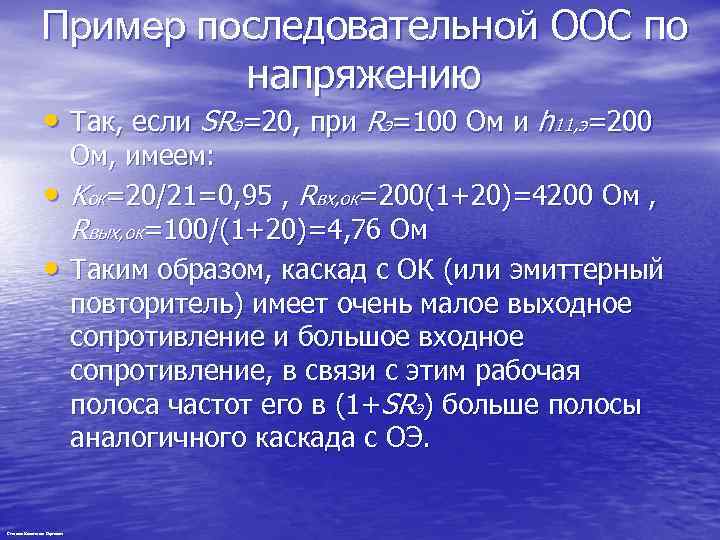

Пример последовательной ООС по напряжению • Так, если SRэ=20, при Rэ=100 Ом и h 11, э=200 • • Степанов Константин Сергеевич Ом, имеем: Kок=20/21=0, 95 , Rвх, ок=200(1+20)=4200 Ом , Rвых, ок=100/(1+20)=4, 76 Ом Таким образом, каскад с ОК (или эмиттерный повторитель) имеет очень малое выходное сопротивление и большое входное сопротивление, в связи с этим рабочая полоса частот его в (1+SRэ) больше полосы аналогичного каскада с ОЭ.

Параллельная ООС по току Степанов Константин Сергеевич

Пример параллельной ООС по току Степанов Константин Сергеевич

Пример параллельной ООС по току Резисторы Rэ и Rк служат для задания режима работы транзистора по постоянному току. Для сигнала схему с общей базой можно представить как схему с ОЭ и 100% ООС по току. Тогда она будет иметь вид Степанов Константин Сергеевич

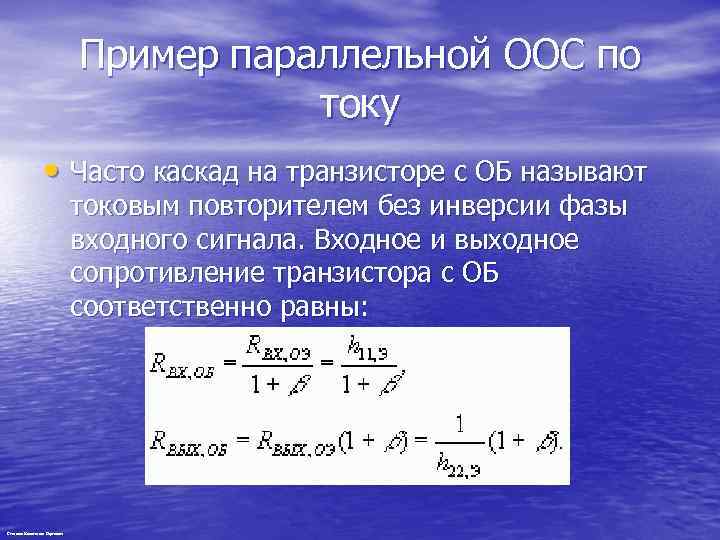

Пример параллельной ООС по току • Часто каскад на транзисторе с ОБ называют токовым повторителем без инверсии фазы входного сигнала. Входное и выходное сопротивление транзистора с ОБ соответственно равны: Степанов Константин Сергеевич

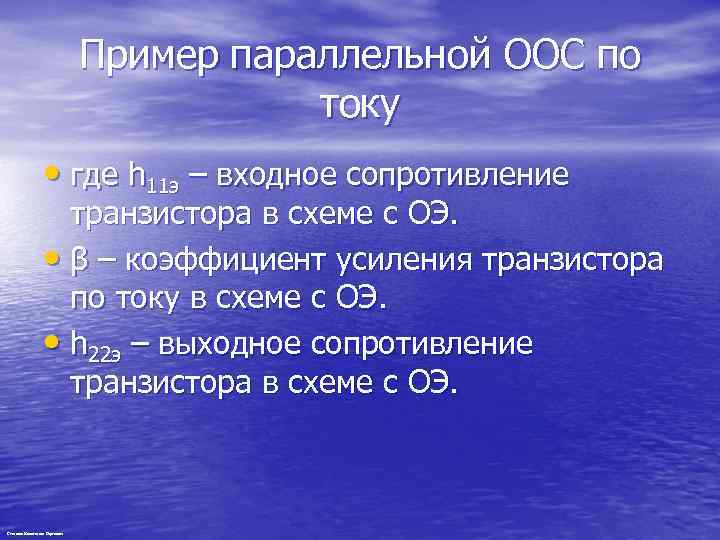

Пример параллельной ООС по току • где h 11 э – входное сопротивление транзистора в схеме с ОЭ. • β – коэффициент усиления транзистора по току в схеме с ОЭ. • h 22 э – выходное сопротивление транзистора в схеме с ОЭ. Степанов Константин Сергеевич

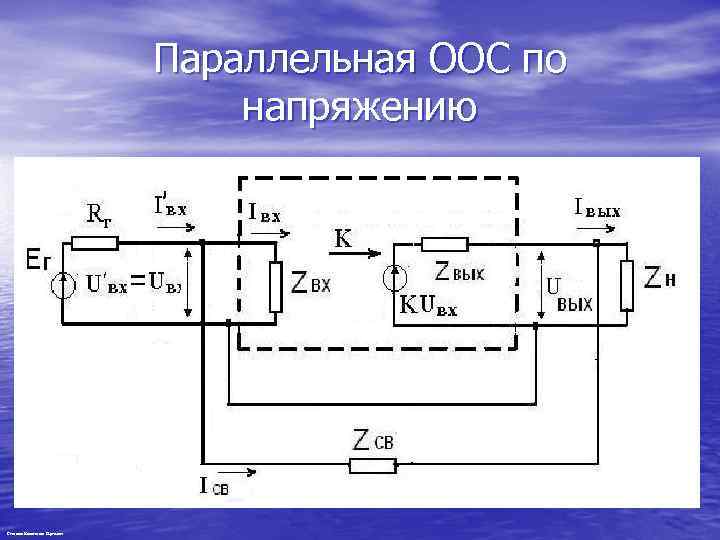

Параллельная ООС по напряжению Степанов Константин Сергеевич

Пример параллельной ООС по напряжению Степанов Константин Сергеевич

Пример параллельной ООС по напряжению • Коэффициент усиления по току усилителя с ООС, его входное и выходное сопротивления равны: • , • . • Этот вид ОС используется не только по переменному сигналу, но и для стабилизации рабочей точки транзистора. Степанов Константин Сергеевич

Благодарю за внимание Степанов Константин Сергеевич

Положительные обратные связи ПОС Степанов Константин Сергеевич

Положительные обратные связи ПОС • ПОС применяются для создания генераторов синусоидальной и импульсной форм. • Схему транзисторного автогенератора в общем случае можно представить в виде: Степанов Константин Сергеевич

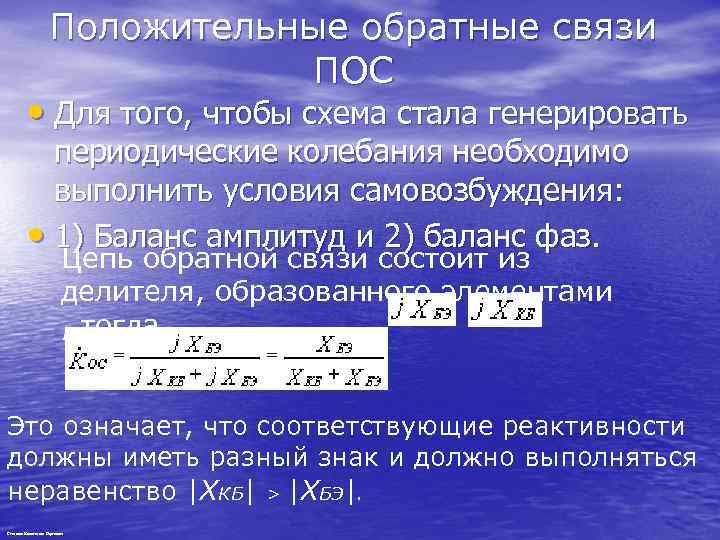

Положительные обратные связи ПОС • Для того, чтобы схема стала генерировать периодические колебания необходимо выполнить условия самовозбуждения: • 1) Баланс амплитуд и 2) баланс фаз. Цепь обратной связи состоит из делителя, образованного элементами , тогда Это означает, что соответствующие реактивности должны иметь разный знак и должно выполняться неравенство |XКБ| > |XБЭ|. Степанов Константин Сергеевич

Положительные обратные связи ПОС • При включении транзистора с общим эмитером входом является промежуток база-эмитер, выходом - коллекторэмитер. Следовательно, коэффициент усиления определяется как Или в комплексной форме • Для выполнения баланса фаз должно быть обеспечено Степанов Константин Сергеевич

Схемы индуктивной и ёмкомтной трёхточки Степанов Константин Сергеевич

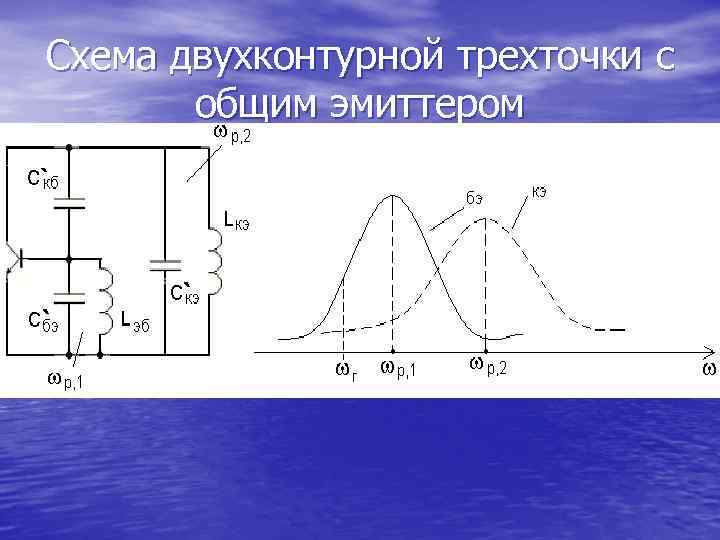

Схема двухконтурной трехточки с общим эмиттером

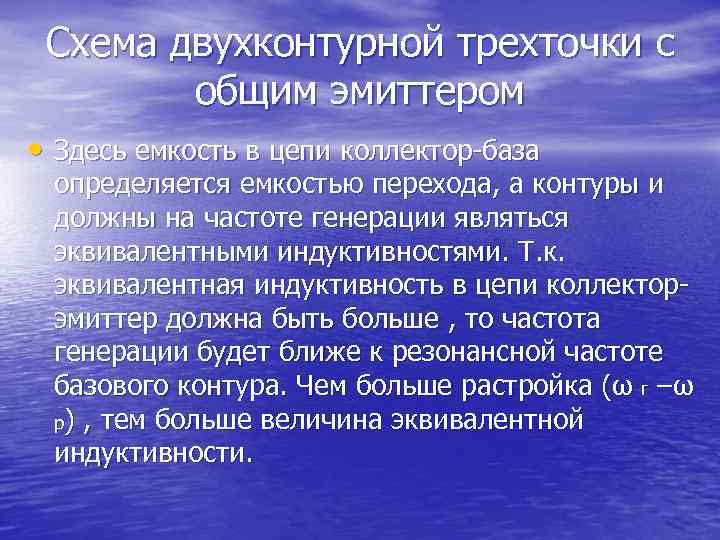

Схема двухконтурной трехточки с общим эмиттером • Здесь емкость в цепи коллектор-база определяется емкостью перехода, а контуры и должны на частоте генерации являться эквивалентными индуктивностями. Т. к. эквивалентная индуктивность в цепи коллекторэмиттер должна быть больше , то частота генерации будет ближе к резонансной частоте базового контура. Чем больше растройка (ω г –ω р) , тем больше величина эквивалентной индуктивности.

Благодарю за внимание Степанов Константин Сергеевич
