Обработка воды Интеграция всеобъемлющих решений

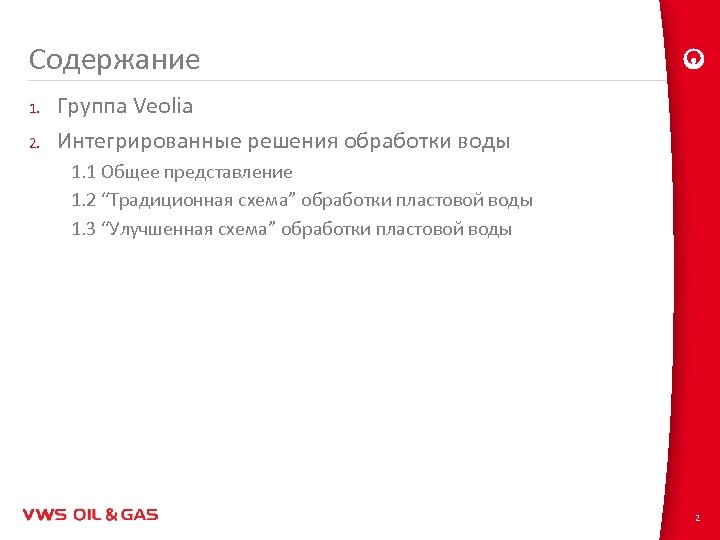

Содержание 1. 2. Группа Veolia Интегрированные решения обработки воды 1. 1 Общее представление 1. 2 “Традиционная схема” обработки пластовой воды 1. 3 “Улучшенная схема” обработки пластовой воды 2
1 Группа VEOLIA

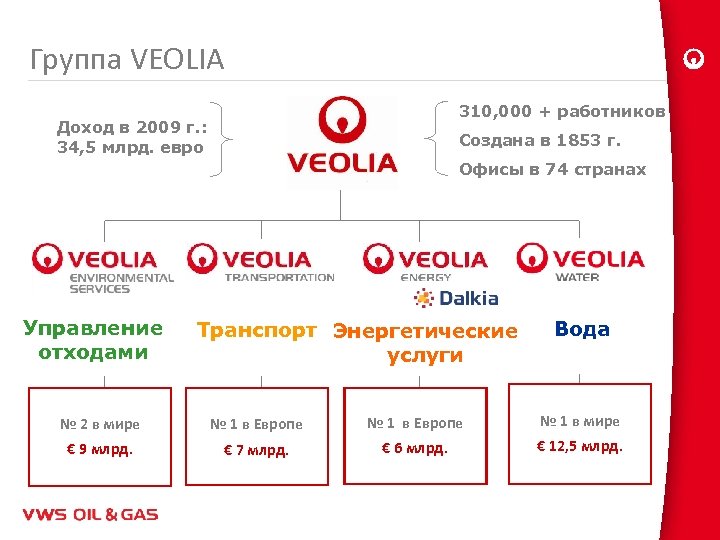

Группа VEOLIA 310, 000 + работников Доход в 2009 г. : 34, 5 млрд. евро Создана в 1853 г. Офисы в 74 странах Управление отходами Вода Транспорт Энергетические услуги № 2 в мире № 1 в Европе № 1 в мире € 9 млрд. € 7 млрд. € 6 млрд. € 12, 5 млрд. 4

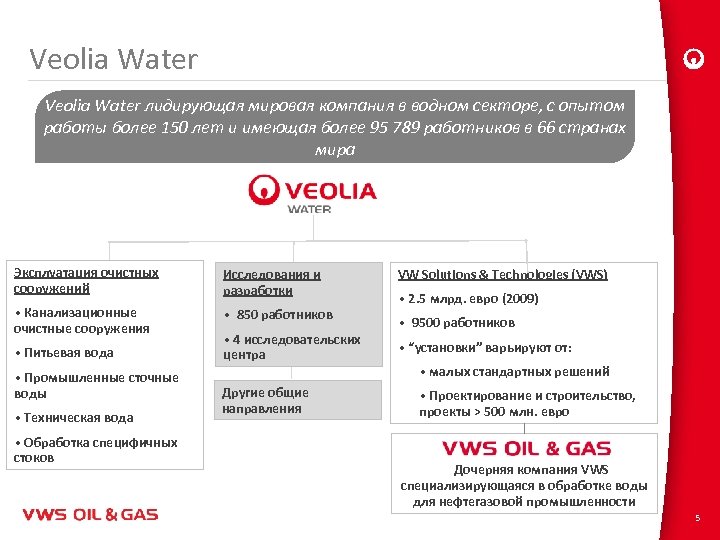

Veolia Water лидирующая мировая компания в водном секторе, с опытом работы более 150 лет и имеющая более 95 789 работников в 66 странах мира Эксплуатация очистных сооружений Исследования и разработки • Канализационные очистные сооружения • 850 работников • Питьевая вода • Промышленные сточные воды • Техническая вода • Обработка специфичных стоков • 4 исследовательских центра Другие общие направления VW Solutions & Technologies (VWS) • 2. 5 млрд. евро (2009) • 9500 работников • “установки” варьируют от: • малых стандартных решений • Проектирование и строительство, проекты > 500 млн. евро Дочерняя компания VWS специализирующаяся в обработке воды для нефтегазовой промышленности 5
2 Интегрированные решения обработки воды • • • Общее представление «Традиционная схема» обработки пластовой воды «Улучшенная схема» обработки пластовой воды
Общее представление Водный цикл на нефтяных предприятиях Интегрированные решения начинаются с: “простой” блок схемы ПОТЕРИ ИСПАРЕНИЕ ПОДАЧА СВЕЖЕЙ ВОДЫ СТОЧНЫЕ ВОДЫ СБРОС
Общее представление Водный цикл на нефтехимических предприятиях Улучшенная технологическая схема: 1. Включает систему обработки свежей воды ПОТЕРИ ИСПАРЕНИЕ ПОДАЧА СВЕЖЕЙ ВОДЫ ОБРАБОТКА ПОДОВАЕМОЙ СВЕЖЕЙ ВОДЫ СТОЧНЫЕ ВОДЫ СБРОС

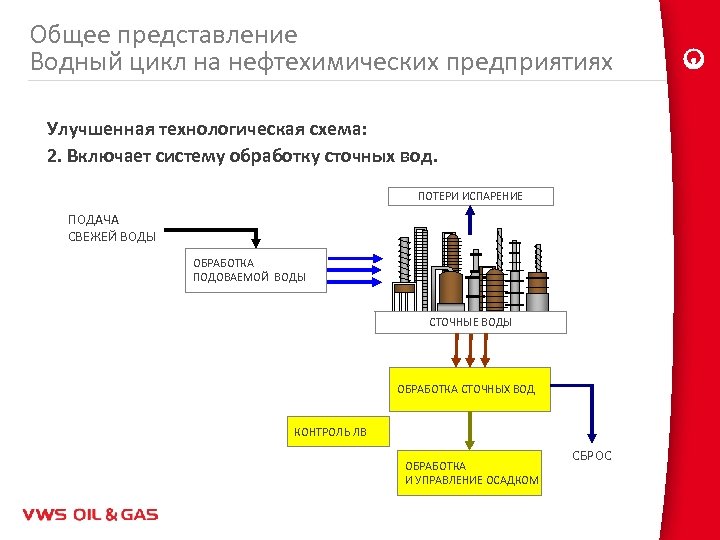

Общее представление Водный цикл на нефтехимических предприятиях Улучшенная технологическая схема: 2. Включает систему обработку сточных вод. ПОТЕРИ ИСПАРЕНИЕ ПОДАЧА СВЕЖЕЙ ВОДЫ ОБРАБОТКА ПОДОВАЕМОЙ ВОДЫ СТОЧНЫЕ ВОДЫ ОБРАБОТКА СТОЧНЫХ ВОД КОНТРОЛЬ ЛВ ОБРАБОТКА И УПРАВЛЕНИЕ ОСАДКОМ СБРОС

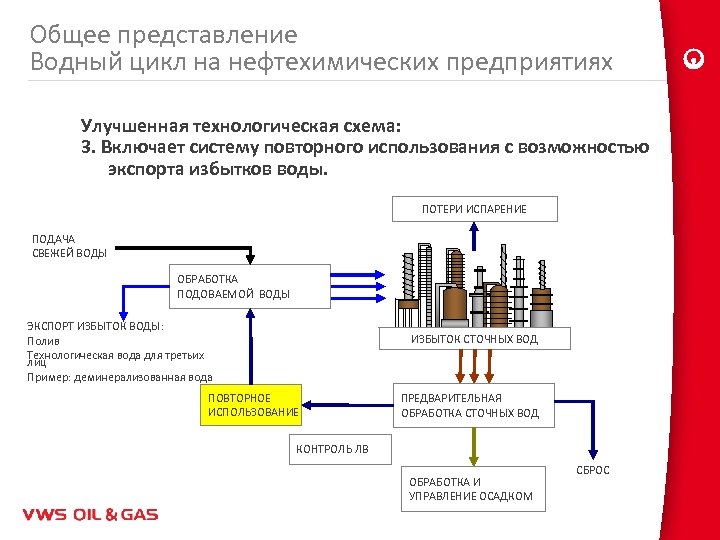

Общее представление Водный цикл на нефтехимических предприятиях Улучшенная технологическая схема: 3. Включает систему повторного использования с возможностью экспорта избытков воды. ПОТЕРИ ИСПАРЕНИЕ ПОДАЧА СВЕЖЕЙ ВОДЫ ОБРАБОТКА ПОДОВАЕМОЙ ВОДЫ ЭКСПОРТ ИЗБЫТОК ВОДЫ: Полив Технологическая вода для третьих лиц Пример: деминерализованная вода ИЗБЫТОК СТОЧНЫХ ВОД ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СТОЧНЫХ ВОД КОНТРОЛЬ ЛВ ОБРАБОТКА И УПРАВЛЕНИЕ ОСАДКОМ СБРОС
Общее представление Водный цикл на нефтехимических предприятиях Улучшенная технологическая схема: 4. Включает систему Ноль-Жидких-Сбросов (НЖС) ПОТЕРИ ИСПАРЕНИЕ ПОДАЧА СВЕЖЕЙ ВОДЫ ОБРАБОТКА ПОДОВАЕМОЙ ВОДЫ ЭКСПОРТ ИЗБЫТОК ВОДЫ: Полив Технологическая вода для третьих лиц Пример: деминерализованная вода ИЗБЫТОК СТОЧНЫХ ВОД ПОВТОРНОЕ ИСПОЛЬЗОВАНИЕ ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СТОЧНЫХ ВОД КОНТРОЛЬ ЛВ НЖС УПРАВЛЕНИЕ СОЛЬЮ ОБРАБОТКА И УПРАВЛЕНИЕ ОСАДКОМ

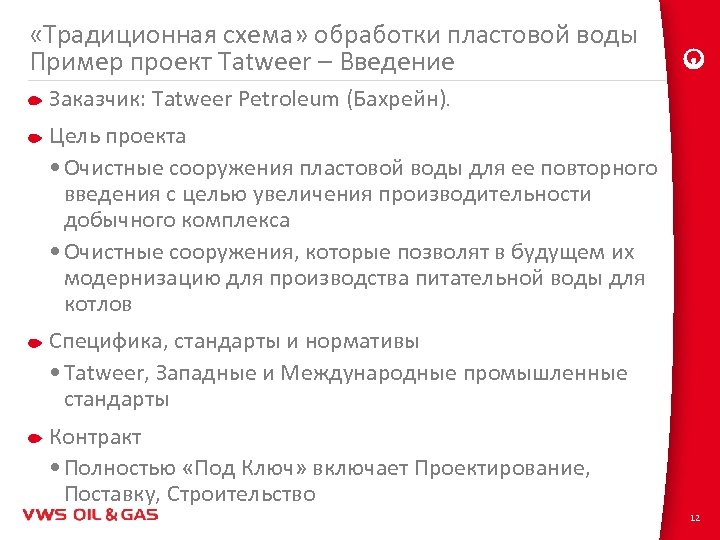

«Традиционная схема» обработки пластовой воды Пример проект Tatweer – Введение Заказчик: Tatweer Petroleum (Бахрейн). Цель проекта • Очистные сооружения пластовой воды для ее повторного введения с целью увеличения производительности добычного комплекса • Очистные сооружения, которые позволят в будущем их модернизацию для производства питательной воды для котлов Специфика, стандарты и нормативы • Tatweer, Западные и Международные промышленные стандарты Контракт • Полностью «Под Ключ» включает Проектирование, Поставку, Строительство 12
«Традиционная схема» обработки пластовой воды Пример проект Tatweer – Технологические данные Производительность Очистных сооружений • Расход флюида (max) 60, 000 барр. /сут (398 м 3/ч) Подаваемая вода (Основные характеристики) • Содержание воды (min/max): i. e. Содержание нефти продуктов (min/max): 70 / 90% 100, 000 / 300, 000 ppm • Расход газа (max): 115 млн. норм. куб. футов/сут (до 600 ppm H 2 S) 135, 685 норм. м 3/ч • Температура: 35 – 60°C • Растворенный H 2 S: <5 ppm • ХПК: 100 – 600 ppm • Жесткость (max): 4, 400 ppm as Ca. CO 3 • Cl- (max): 23, 000 ppm • ВВ (max): 120 ppm • p. H: 6. 5 – 7. 5

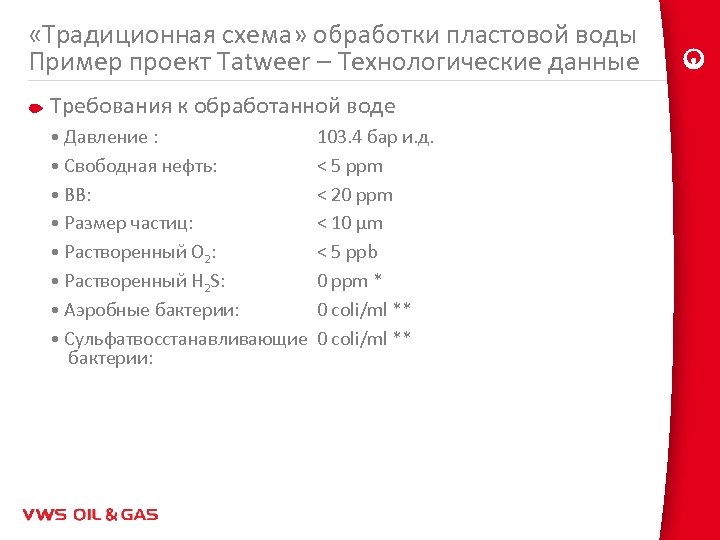

«Традиционная схема» обработки пластовой воды Пример проект Tatweer – Технологические данные Требования к обработанной воде • Давление : • Свободная нефть: • ВВ: • Размер частиц: • Растворенный O 2: • Растворенный H 2 S: • Аэробные бактерии: • Сульфатвосстанавливающие бактерии: 103. 4 бар и. д. < 5 ppm < 20 ppm < 10 µm < 5 ppb 0 ppm * 0 coli/ml **
«Традиционная схема» обработки пластовой воды Пример проект Tatweer – Технологические данные Технологическая блок-схема:

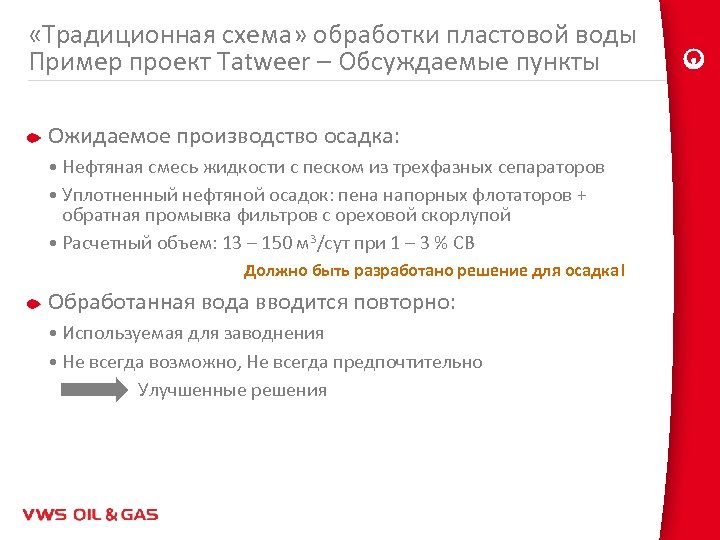

«Традиционная схема» обработки пластовой воды Пример проект Tatweer – Обсуждаемые пункты Ожидаемое производство осадка: • Нефтяная смесь жидкости с песком из трехфазных сепараторов • Уплотненный нефтяной осадок: пена напорных флотаторов + обратная промывка фильтров с ореховой скорлупой • Расчетный объем: 13 – 150 м 3/сут при 1 – 3 % СВ Должно быть разработано решение для осадка! Обработанная вода вводится повторно: • Используемая для заводнения • Не всегда возможно, Не всегда предпочтительно Улучшенные решения

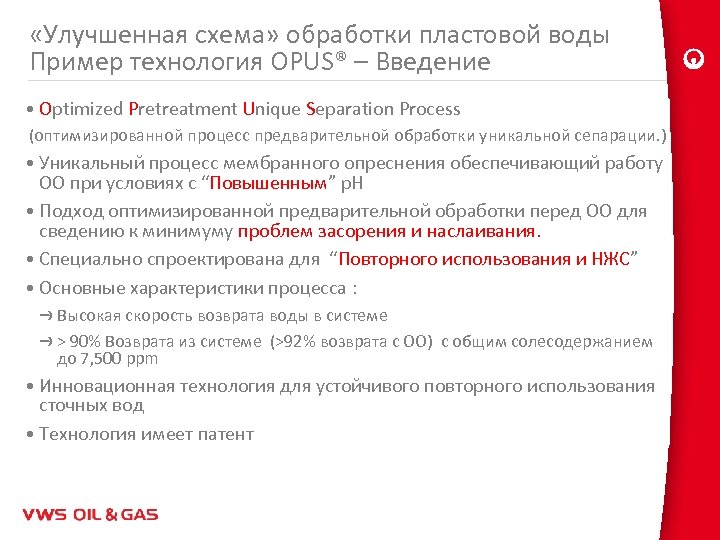

«Улучшенная схема» обработки пластовой воды Пример технология OPUS® – Введение • Optimized Pretreatment Unique Separation Process (оптимизированной процесс предварительной обработки уникальной сепарации. ) • Уникальный процесс мембранного опреснения обеспечивающий работу ОО при условиях с “Повышенным” p. H • Подход оптимизированной предварительной обработки перед ОО для сведению к минимуму проблем засорения и наслаивания. • Специально спроектирована для “Повторного использования и НЖС” • Основные характеристики процесса : Высокая скорость возврата воды в системе > 90% Возврата из системе (>92% возврата с ОО) с общим солесодержанием до 7, 500 ppm • Инновационная технология для устойчивого повторного использования сточных вод • Технология имеет патент
«Улучшенная схема» обработки пластовой воды OPUS® – Технологическая блок-схема Напорная флотация Фильтрация через ореховою скорлупу Multiflo. TM Химическое умягчение КОАГУЛЯНТ ЩЕЛОЧЬ 1 ПОЛИМЕР ЩЕЛОЧЬ 2 ПОЛИМЕР ЧИСТАЯ ВОДА ПЛАСТОВАЯ ВОДА Фильтр-пресс ПРОИЗВОДСТВЕННАЯ УСТАНОВКА Картриджный фильтр Обратный Ионообменное осмос единого умягчение прохода Многослойный фильтр ГГЛУБОКОЕ НАГНЕТАНИЕ В СКВАЖИНУ

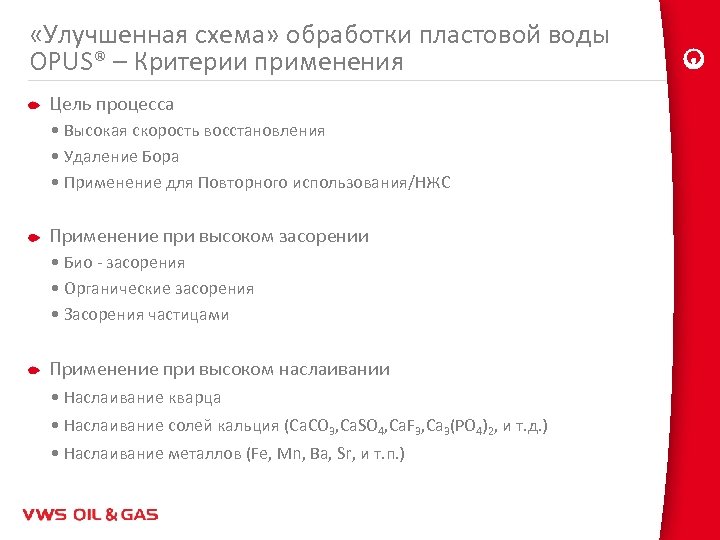

«Улучшенная схема» обработки пластовой воды OPUS® – Критерии применения Цель процесса • Высокая скорость восстановления • Удаление Бора • Применение для Повторного использования/НЖС Применение при высоком засорении • Био - засорения • Органические засорения • Засорения частицами Применение при высоком наслаивании • Наслаивание кварца • Наслаивание солей кальция (Ca. CO 3, Ca. SO 4, Ca. F 3, Ca 3(PO 4)2, и т. д. ) • Наслаивание металлов (Fe, Mn, Ba, Sr, и т. п. )
«Улучшенная схема» обработки пластовой воды OPUS® – Пример проект Chevron, San Ardo Проект Chevron San Ardo (США) • Опреснение пластовой воды Обработка для повторного ввода и сброса • Производительность завода: 71, 400 барр. /сут • Цели процесса: Общ. солесодержание < 600 ppm, Бор < 0. 75 ppm • Коэффициент восстановления : Система восстанавливает > 75% ОО восстанавливает > 81% • Требования промывки ОО Раз в 3 -4 месяца Нет необходимости в запасных ОО, > 99% доступны • Контракт : Проектирование, Поставка, Строительство, Тех. Обслуживание + 11 лет эксплуатации
«Улучшенная схема» обработки пластовой воды OPUS® – Пример проект Chevron, San Ardo Наиболее сложное качество подаваемой воды • Множество проблем для обработки – Органика, Кварц, Температура Первые в мире очистные сооружения пластовой воды базирующийся на мембранных технологиях • Благотворительное использование пластовой воды для повторного ввода Очень успешная эксплуатация очистных сооружений за последние 3, 5 года • Соответствующие показатели работы системы и качества обрабатываемой воды

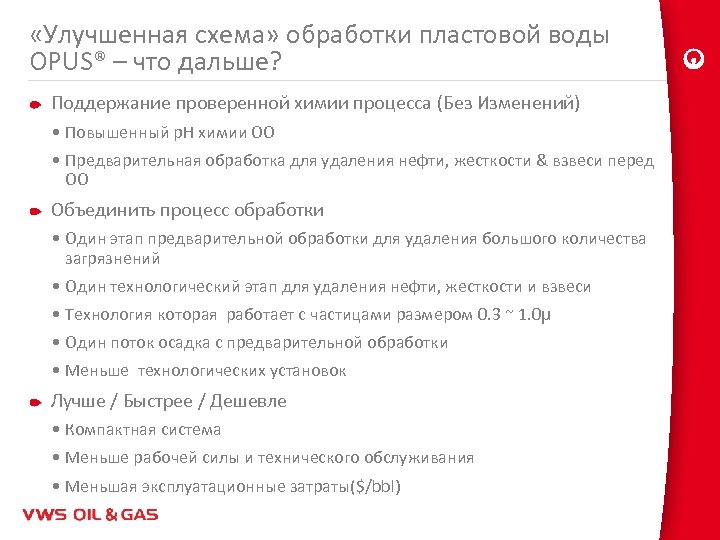

«Улучшенная схема» обработки пластовой воды OPUS® – что дальше? Поддержание проверенной химии процесса (Без Изменений) • Повышенный р. H химии ОО • Предварительная обработка для удаления нефти, жесткости & взвеси перед ОО Объединить процесс обработки • Один этап предварительной обработки для удаления большого количества загрязнений • Один технологический этап для удаления нефти, жесткости и взвеси • Технология которая работает с частицами размером 0. 3 ~ 1. 0µ • Один поток осадка с предварительной обработки • Меньше технологических установок Лучше / Быстрее / Дешевле • Компактная система • Меньше рабочей силы и технического обслуживания • Меньшая эксплуатационные затраты($/bbl)

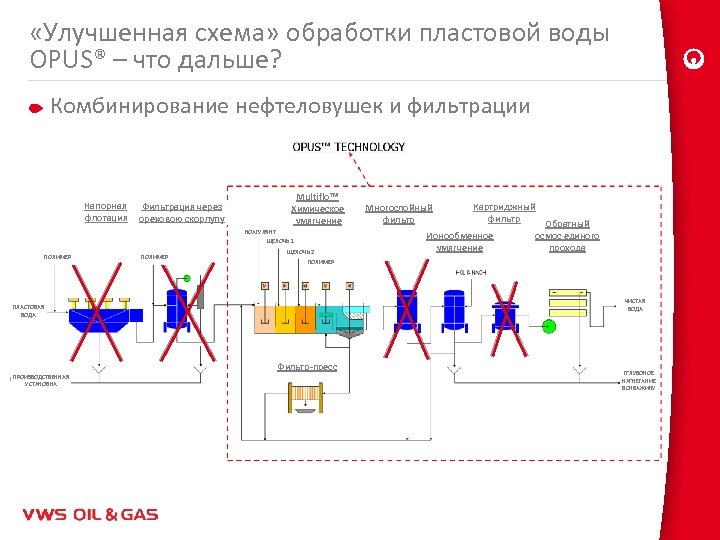

«Улучшенная схема» обработки пластовой воды OPUS® – что дальше? Комбинирование нефтеловушек и фильтрации Напорная флотация Фильтрация через ореховою скорлупу Multiflo. TM Химическое умягчение КОАГУЛЯНТ ЩЕЛОЧЬ 1 ПОЛИМЕР ЩЕЛОЧЬ 2 ПОЛИМЕР ЧИСТАЯ ВОДА ПЛАСТОВАЯ ВОДА Фильтр-пресс ПРОИЗВОДСТВЕННАЯ УСТАНОВКА Картриджный фильтр Обратный Ионообменное осмос единого умягчение прохода Многослойный фильтр ГГЛУБОКОЕ НАГНЕТАНИЕ В СКВАЖИНУ

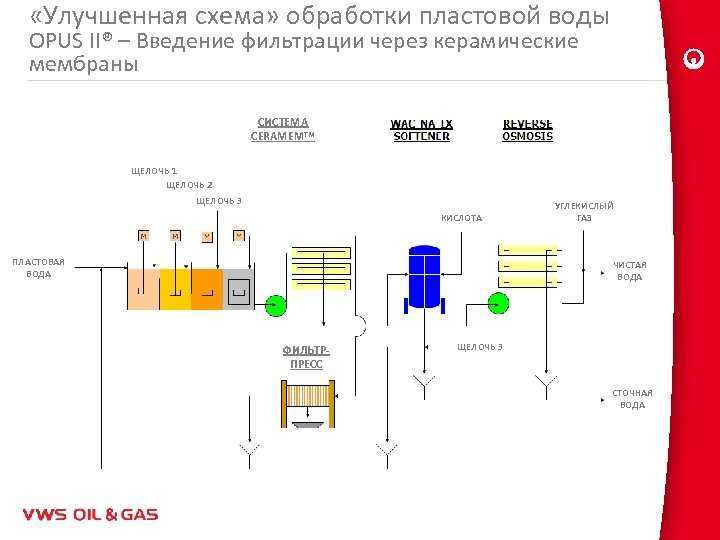

«Улучшенная схема» обработки пластовой воды OPUS II® – Введение фильтрации через керамические мембраны СИСТЕМА CERAMEMTM ЩЕЛОЧЬ 1 ЩЕЛОЧЬ 2 ЩЕЛОЧЬ 3 КИСЛОТА ПЛАСТОВАЯ ВОДА УГЛЕКИСЛЫЙ ГАЗ ЧИСТАЯ ВОДА ФИЛЬТРПРЕСС ЩЕЛОЧЬ 3 СТОЧНАЯ ВОДА

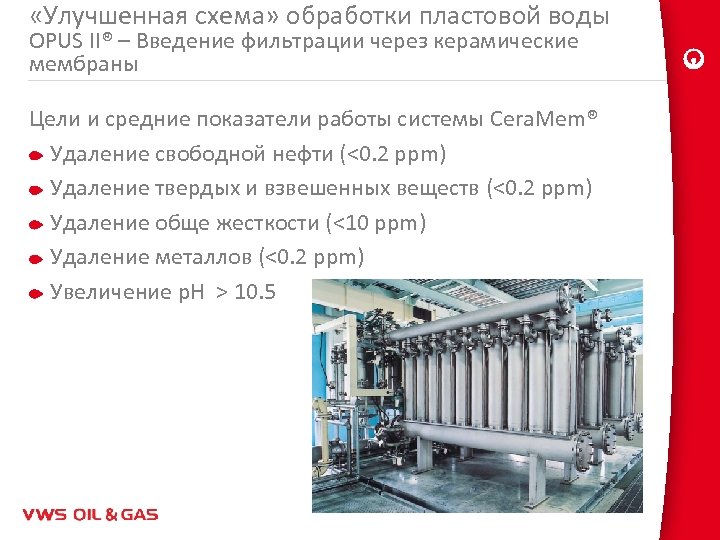

«Улучшенная схема» обработки пластовой воды OPUS II® – Введение фильтрации через керамические мембраны Цели и средние показатели работы системы Cera. Mem® Удаление свободной нефти (<0. 2 ppm) Удаление твердых и взвешенных веществ (<0. 2 ppm) Удаление обще жесткости (<10 ppm) Удаление металлов (<0. 2 ppm) Увеличение p. H > 10. 5
«Улучшенная схема» обработки пластовой воды Cera. Mem® – Технология будущего Метод фильтрации • Изнутри наружу • Метод поперечного течения Спецификация мембран • Размер: 142 мм D x 864 мм L • Размер канала: 2 мм Ключевые преимущества • Сток высокого качества • Компактная система обработки • Длинный срок службы (5 -10 лет) • Великолепная химическая/термическая устойчивость • Низкий объем стоков с высоким содержанием твердых веществ

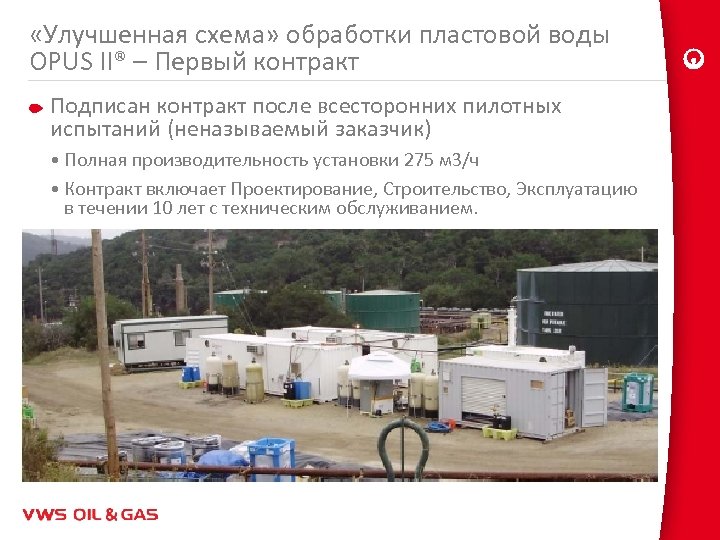

«Улучшенная схема» обработки пластовой воды OPUS II® – Первый контракт Подписан контракт после всесторонних пилотных испытаний (неназываемый заказчик) • Полная производительность установки 275 м 3/ч • Контракт включает Проектирование, Строительство, Эксплуатацию в течении 10 лет с техническим обслуживанием.
Спасибо за внимание!
