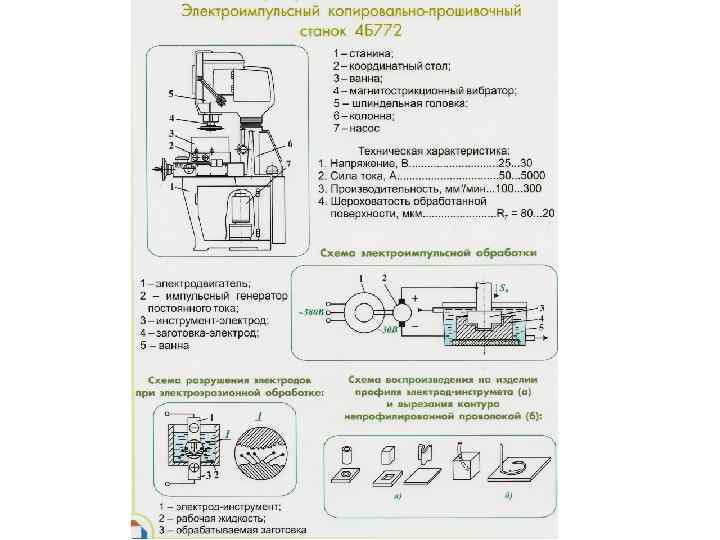

Обработка металлов резанием
Основные способы лезвийной обработки резанием Способы лезвийной обработки: а) продольное точение, б) строгание, в) сверление, г) протягивание, д) фрезерование концевой фрезой, е) торцовое фрезерование, ж) фрезерование цилиндрической фрезой

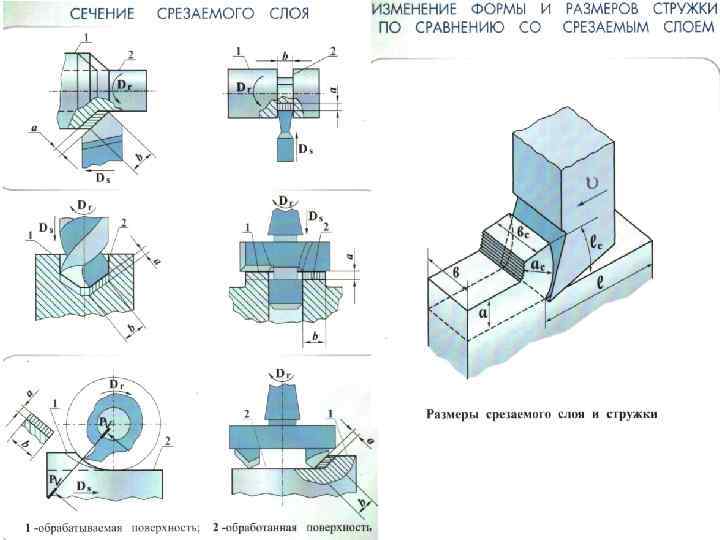

Образование нароста Строение нароста Корни стружки с наростом, полученные при точении, стали 45 при скорости резания: а) 13 м/мин; б) 28 м/мин; в) 55 м/мин

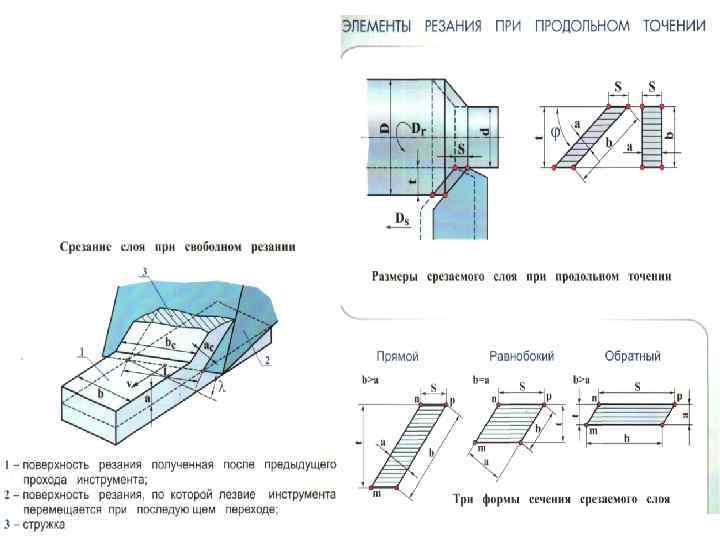

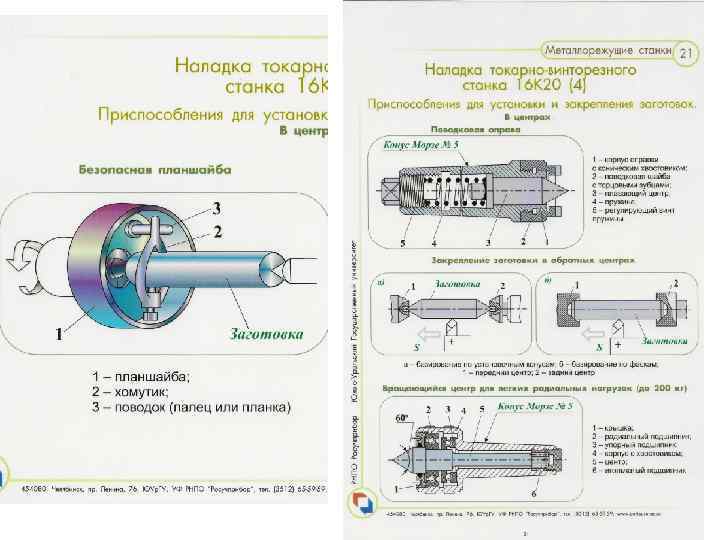

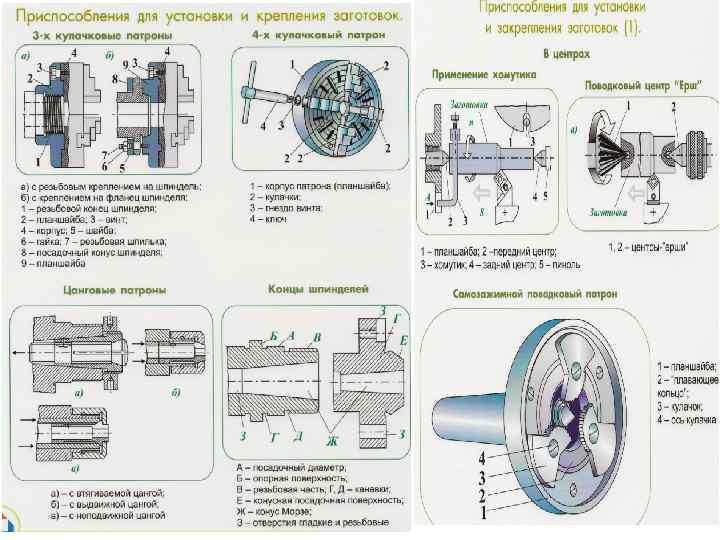

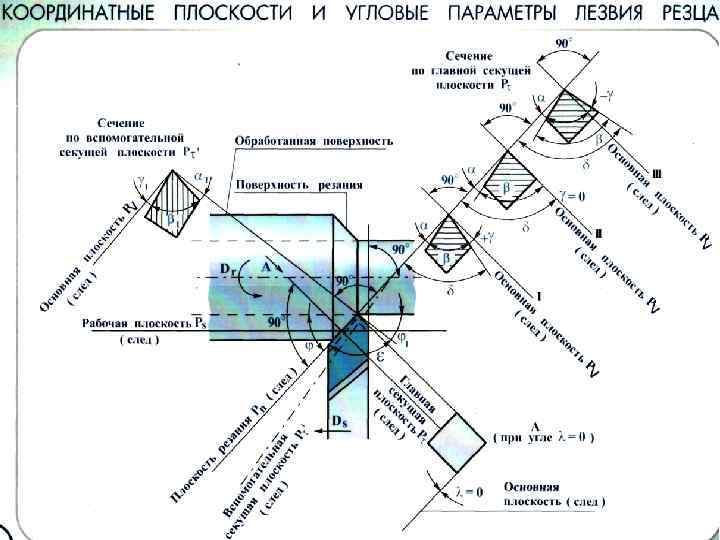

Точение - обработка резцом с круговым движением резания и любым движением подачи в плоскости, перпендикулярной направлению движения резания Движение подачи Движение резания Схема обработки проходным резцом

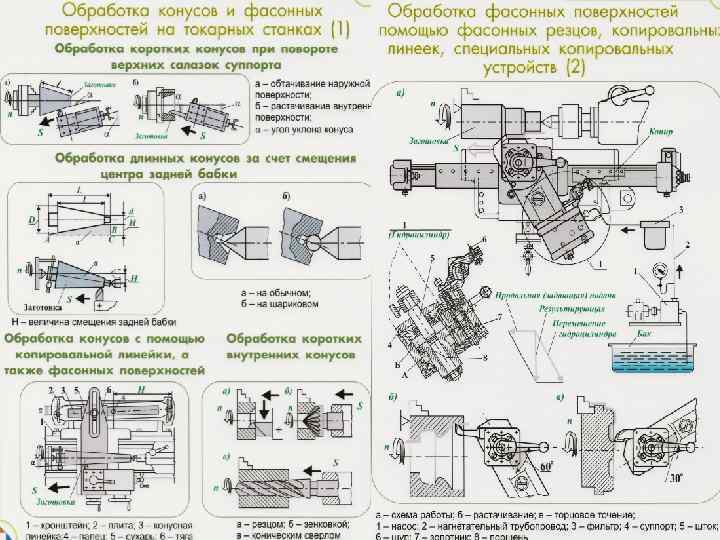

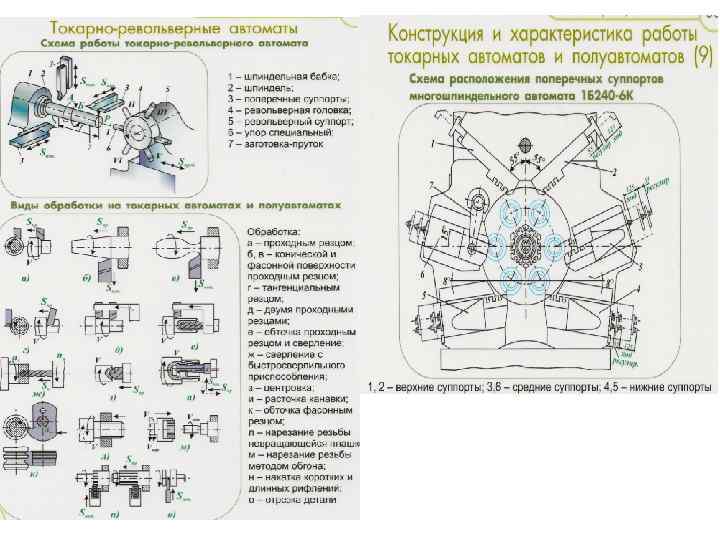

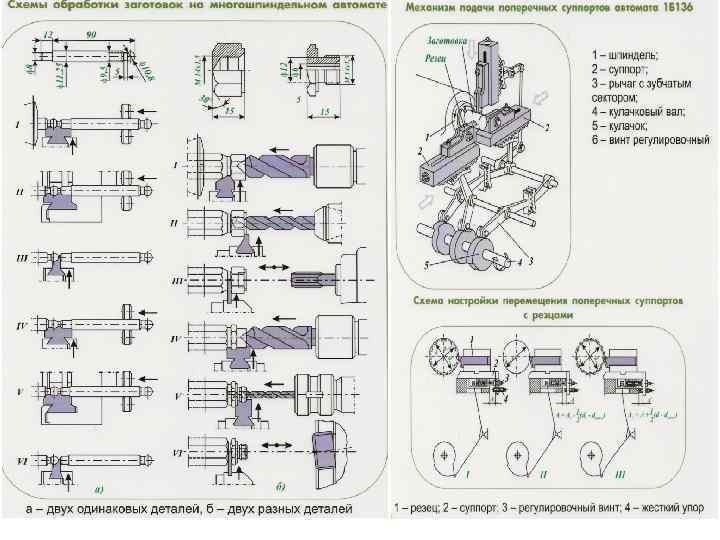

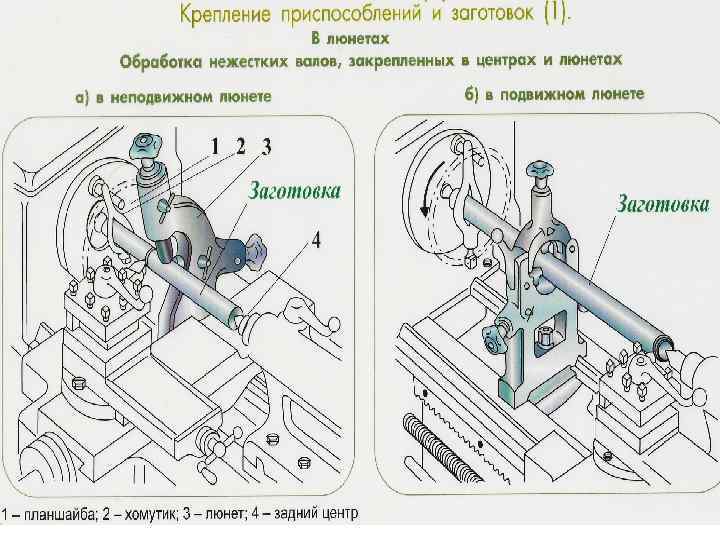

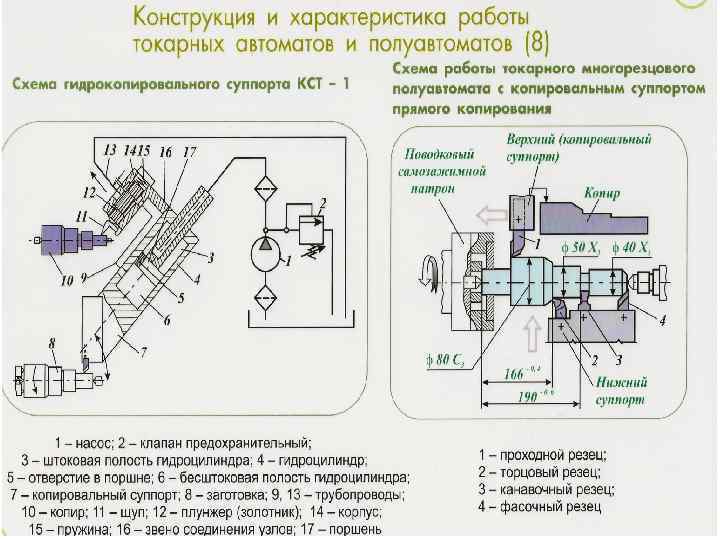

Способы точения Схема обработки подрезным резцом Схема обработки проходным резцом Схема обработки расточным резцом Схема обработки копировальным резцом

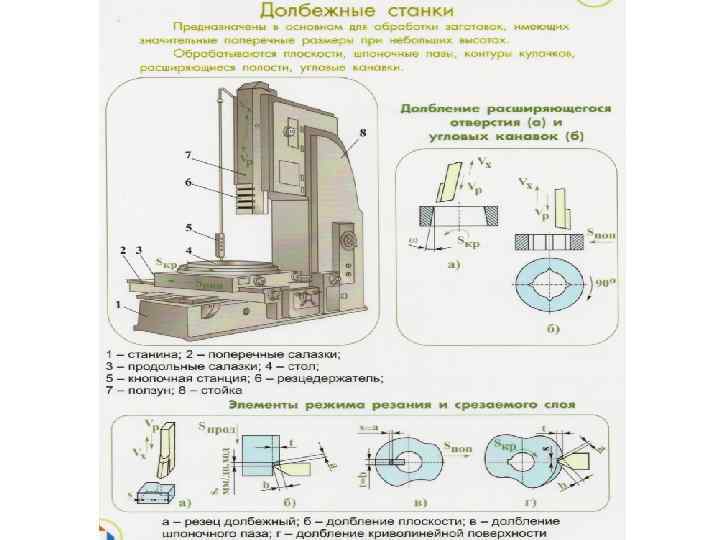

Строгание Движение резания Строгальный проходной резец Движение подачи Строгание – способ лезвийной обработки прямолинейном возвратнопоступательном движении резания и дискретном прямолинейном движении подачи, осуществляемом в направлении, перпендикулярном движению резания Строгальный канавочный резец

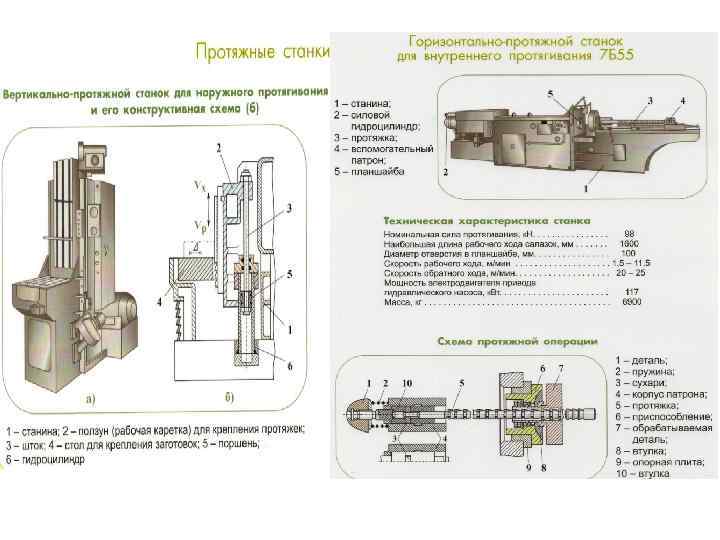

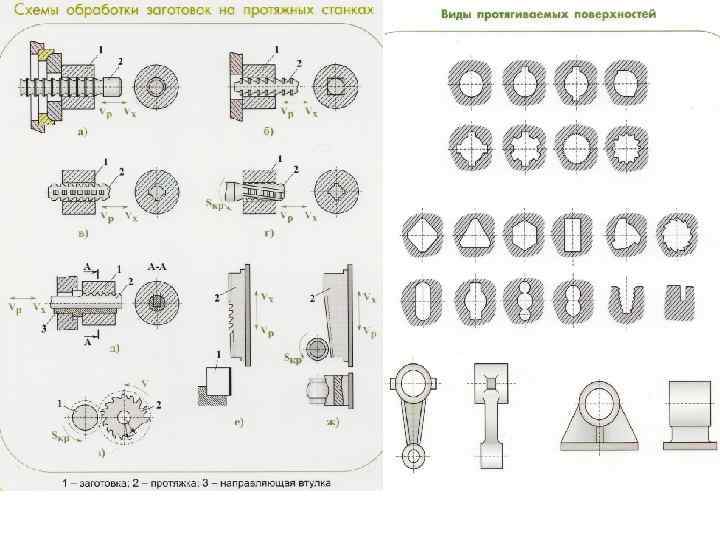

Протягивание а) обработка отверстия протяжкой, б) обработка отверстия прошивкой При протягивании съем металла обеспечивается за счет относительного смещения различных режущих кромок (зубьев). В этих случаях имеет место «скрытая» или «конструктивная» подача.

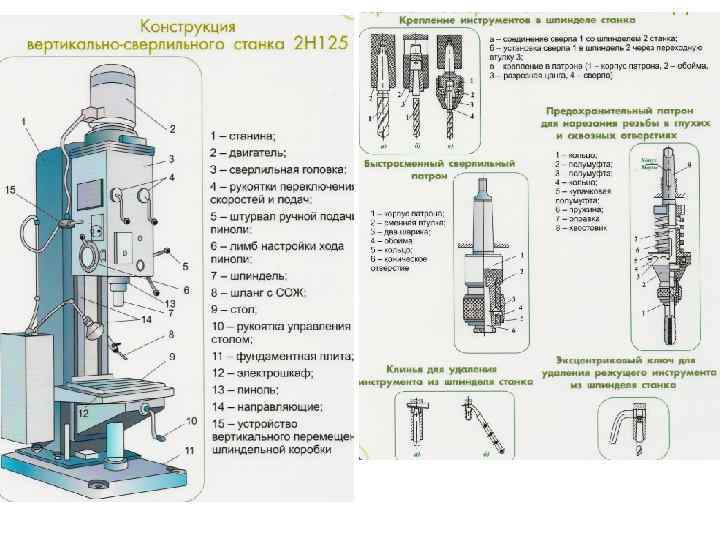

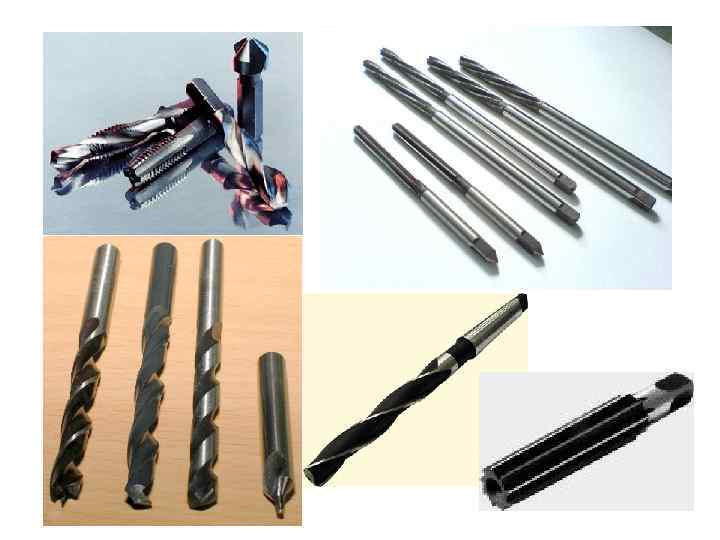

Сверление – это обработка отверстия, как правило, в сплошном материале с замкнутым кругообразным движением резания при движении подачи инструмента в направлении оси вращения Движение резания Движение подачи

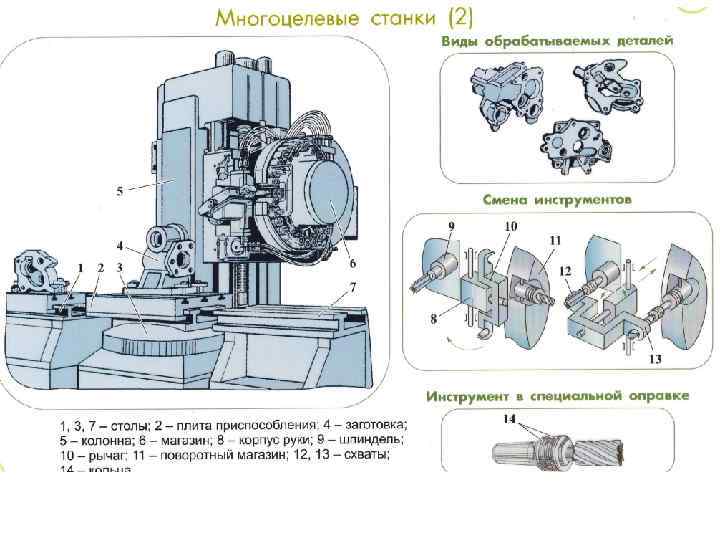

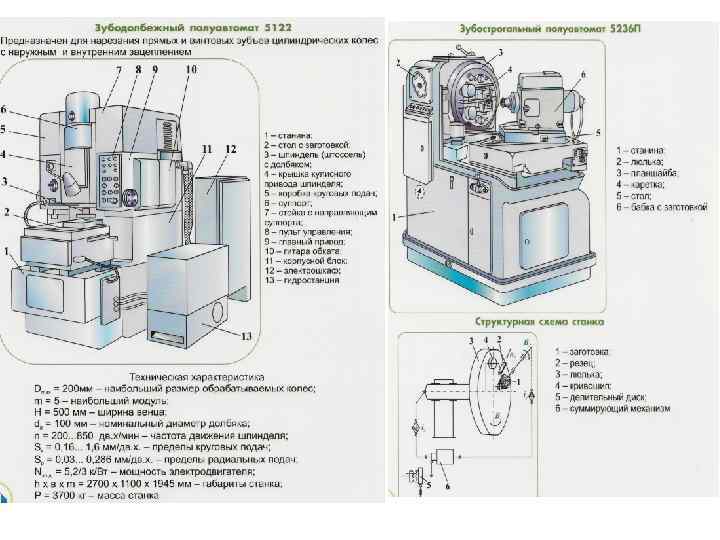

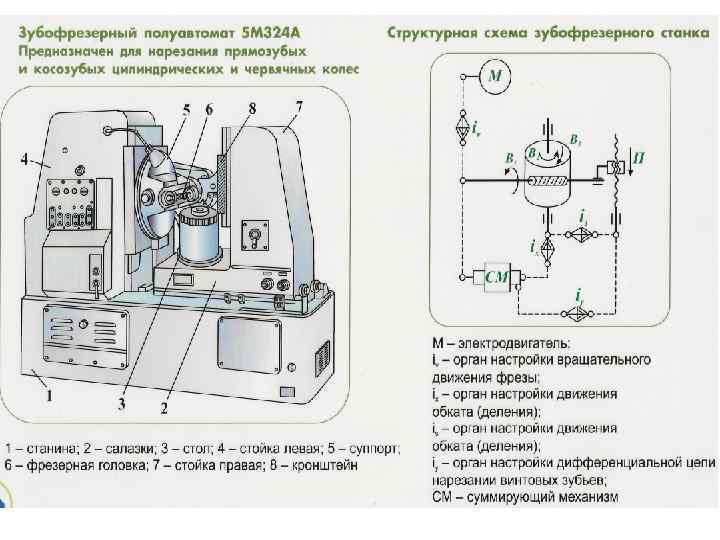

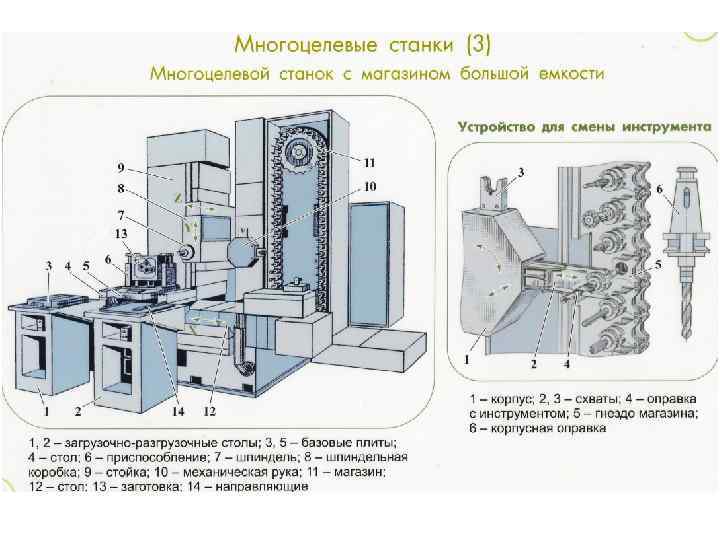

Фрезерование

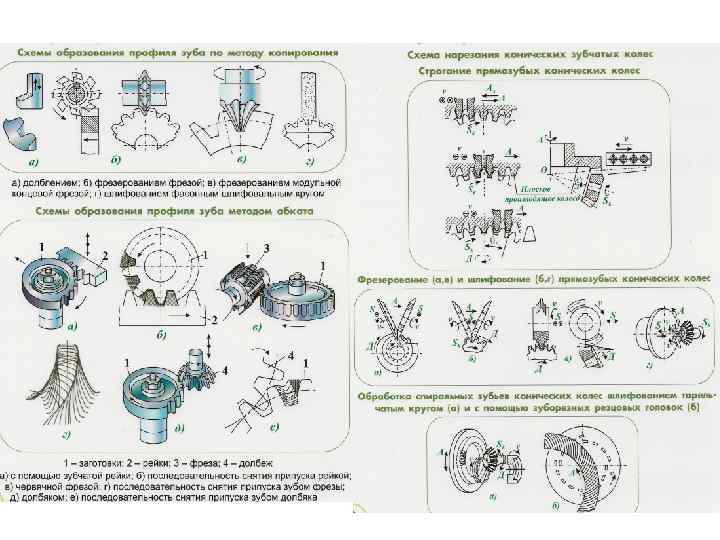

Схемы фрезерования Способы фрезерования: а) цилиндрической фрезой, б) фасонной фрезой, в) торцевой фрезой, г) угловой фрезой, д, е) концевой фрезой, ж) дисковой двухсторонней фрезой

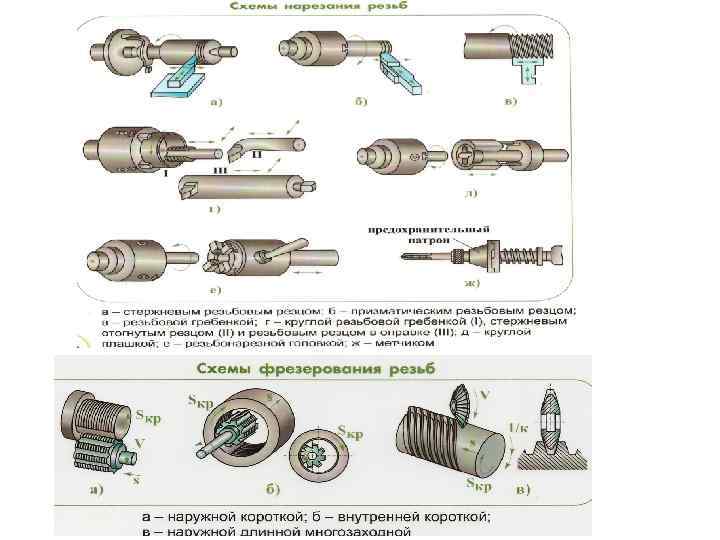

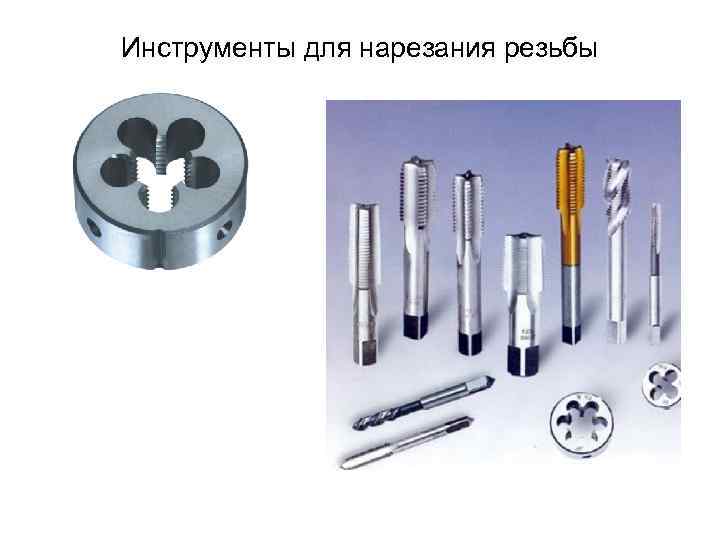

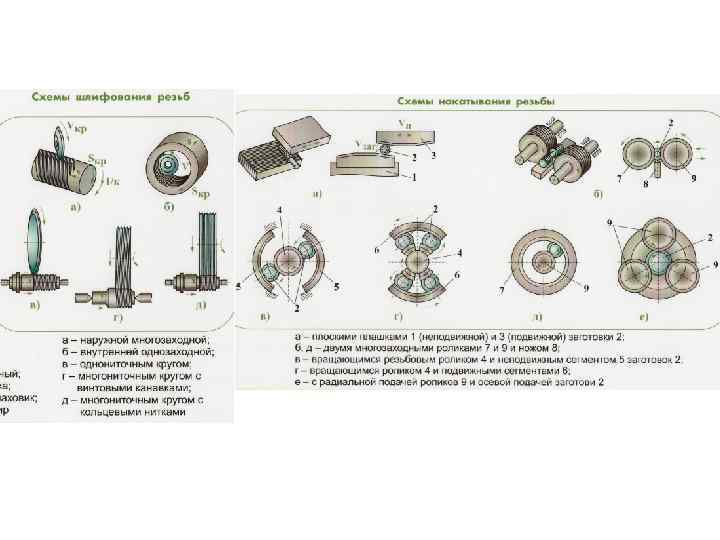

Инструменты для нарезания резьбы

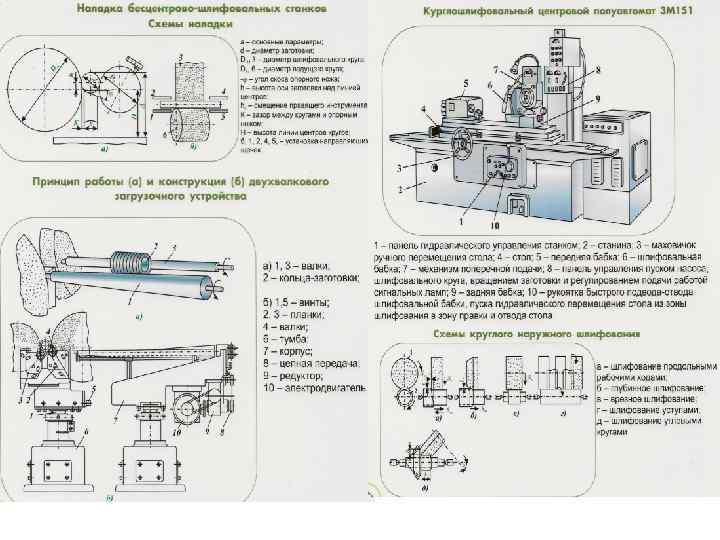

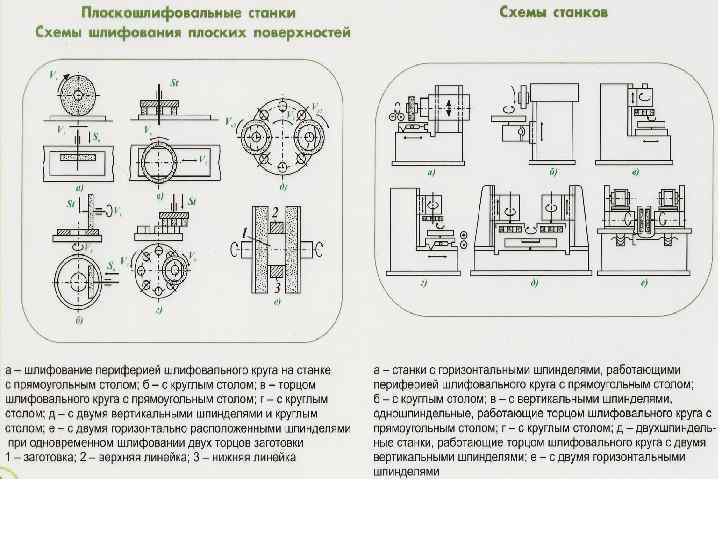

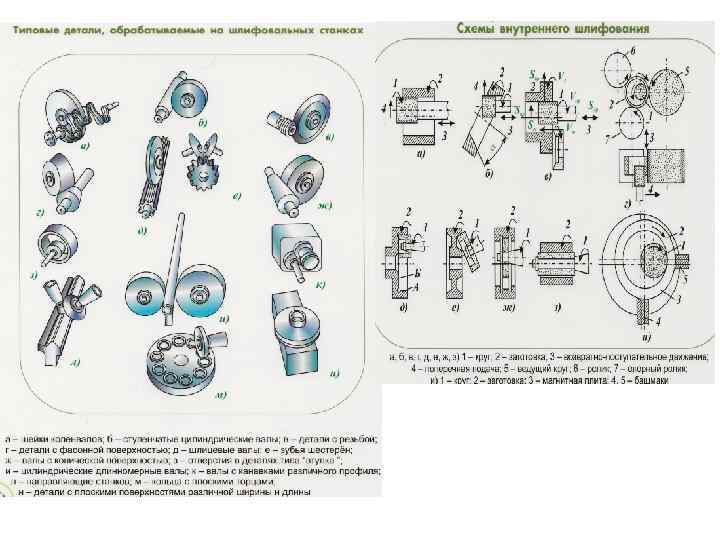

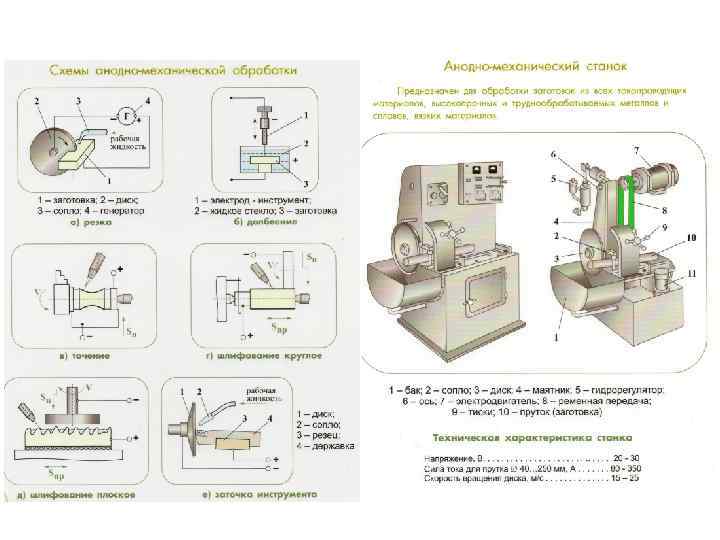

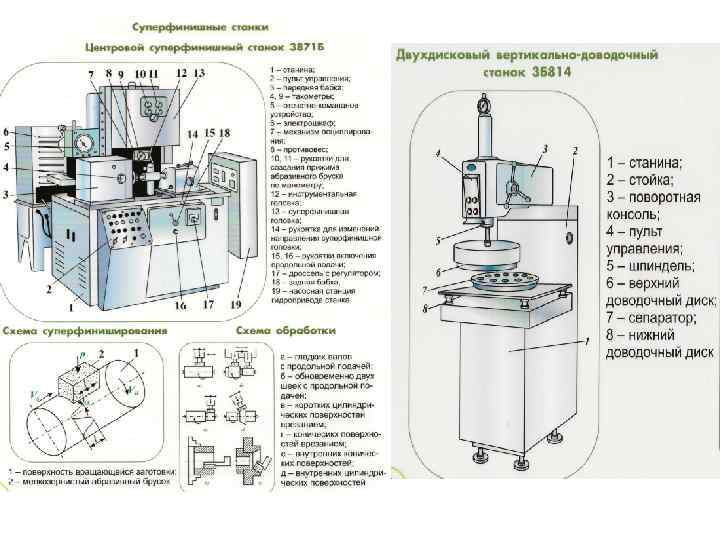

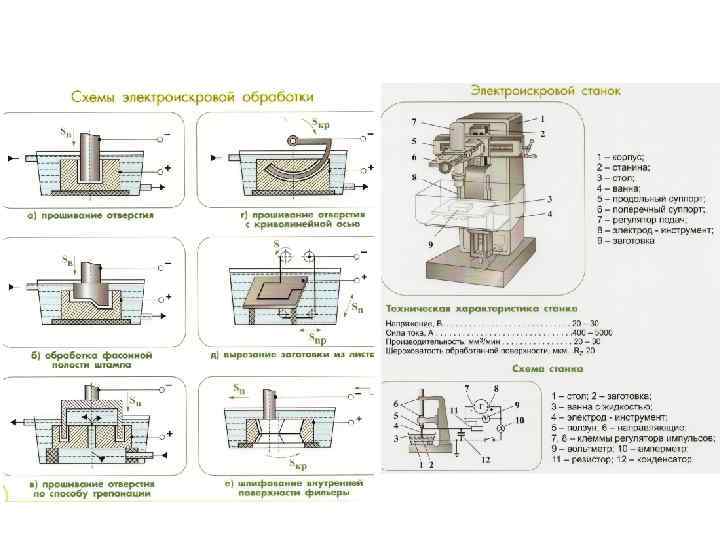

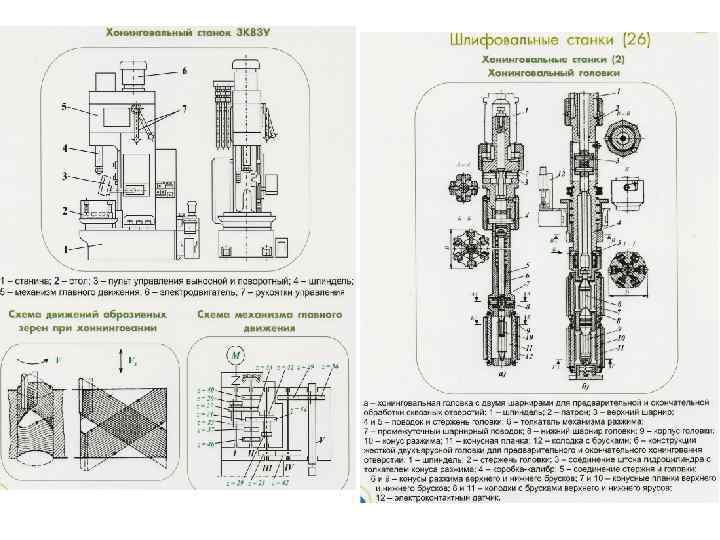

Шлифование – это обработка инструментом, имеющим много режущих элементов (зерен) из природных или синтетических шлифовальных материалов, случайным образом расположенных и сориентированных в абразивном инструменте (шлифовальном круге). Процесс шлифования характеризуется весьма малыми значениями толщины слоя, срезаемого каждым зерном. Однако благодаря одновременному участию в процессе шлифования большого числа абразивных зерен может быть достигнута относительно высокая производительность резания и небольшая шероховатость обработанной поверхности.
