Обозначения условные горных

Обозначения условные горных выработок Деринский Алексей ГВД-09

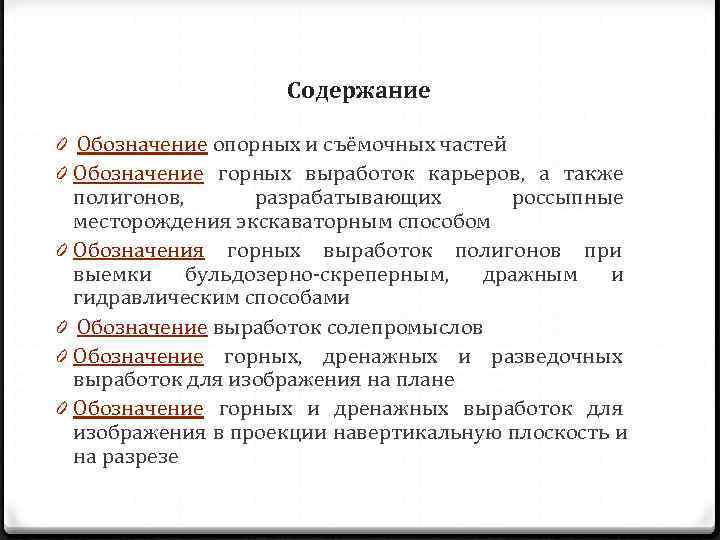

Содержание 0 Обозначение опорных и съёмочных частей 0 Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом 0 Обозначения горных выработок полигонов при выемки бульдозерно-скреперным, дражным и гидравлическим способами 0 Обозначение выработок солепромыслов 0 Обозначение горных, дренажных и разведочных выработок для изображения на плане 0 Обозначение горных и дренажных выработок для изображения в проекции навертикальную плоскость и на разрезе

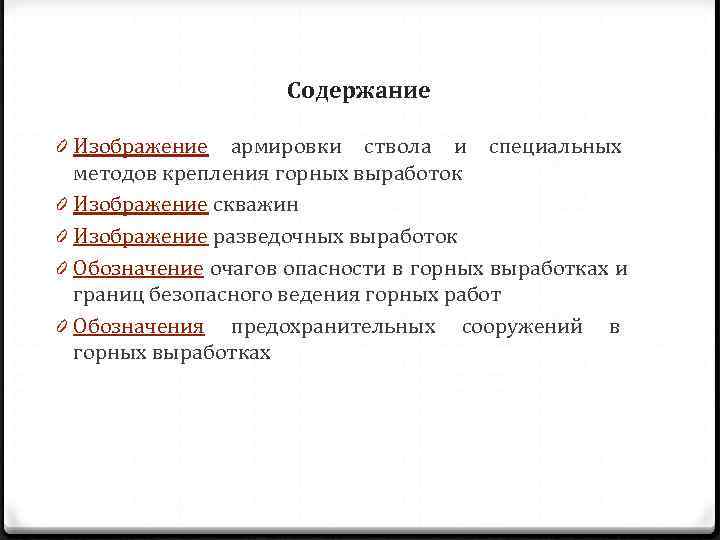

Содержание 0 Изображение армировки ствола и специальных методов крепления горных выработок 0 Изображение скважин 0 Изображение разведочных выработок 0 Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ 0 Обозначения предохранительных сооружений в горных выработках

Обозначения опорных и съёмочных частей Наименование Условное обозначение 0 Пункт на открытых разработках: ü опорной сети ü съёмочной сети постоянной ü съёмочной сети временной

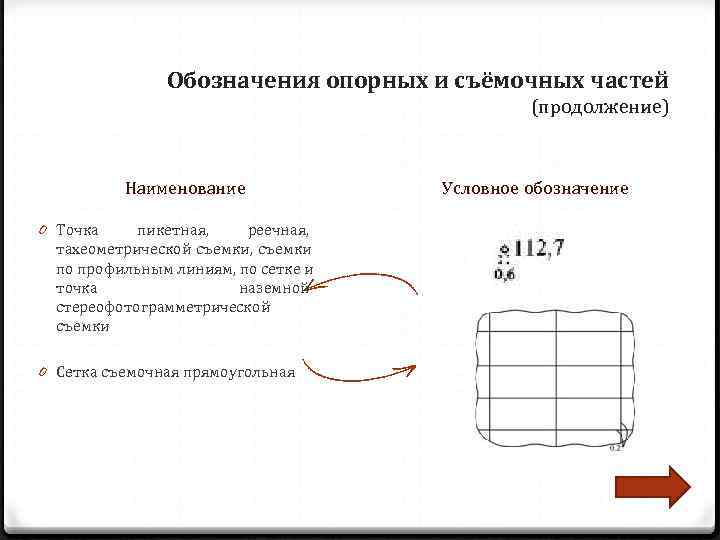

Обозначения опорных и съёмочных частей (продолжение) Наименование Условное обозначение 0 Точка пикетная, реечная, тахеометрической съемки, съемки по профильным линиям, по сетке и точка наземной стереофотограмметрической съемки 0 Сетка съемочная прямоугольная

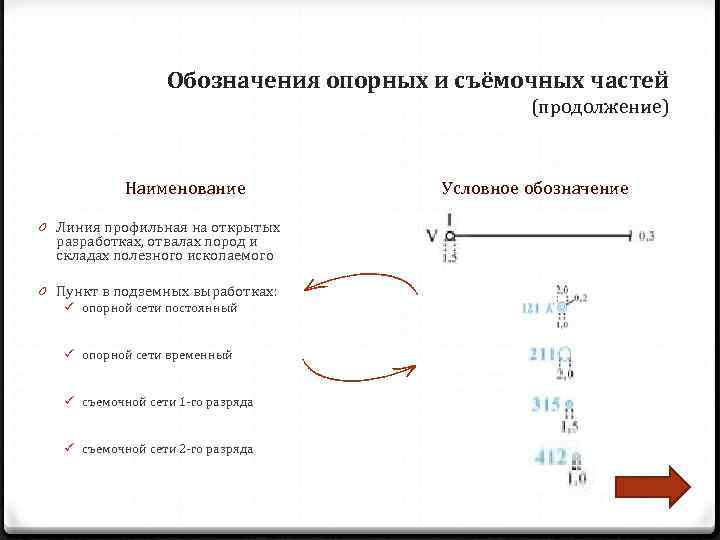

Обозначения опорных и съёмочных частей (продолжение) Наименование Условное обозначение 0 Линия профильная на открытых разработках, отвалах пород и складах полезного ископаемого 0 Пункт в подземных выработках: ü опорной сети постоянный ü опорной сети временный ü съемочной сети 1 -го разряда ü съемочной сети 2 -го разряда

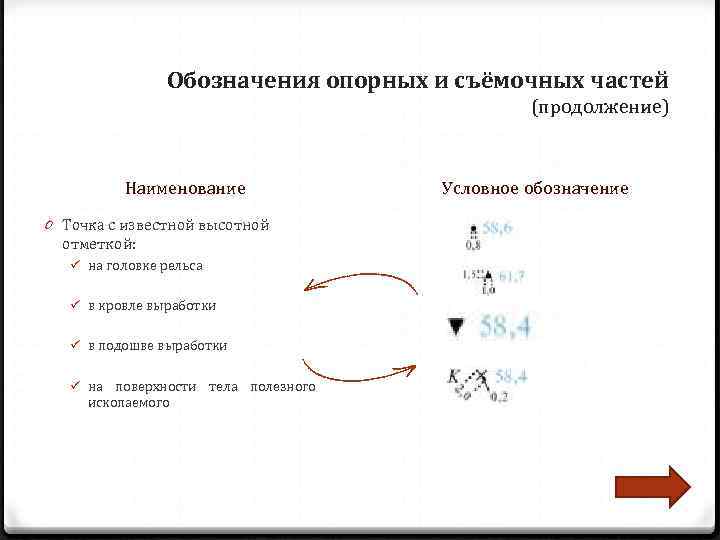

Обозначения опорных и съёмочных частей (продолжение) Наименование Условное обозначение 0 Точка с известной высотной отметкой: ü на головке рельса ü в кровле выработки ü в подошве выработки ü на поверхности тела полезного ископаемого

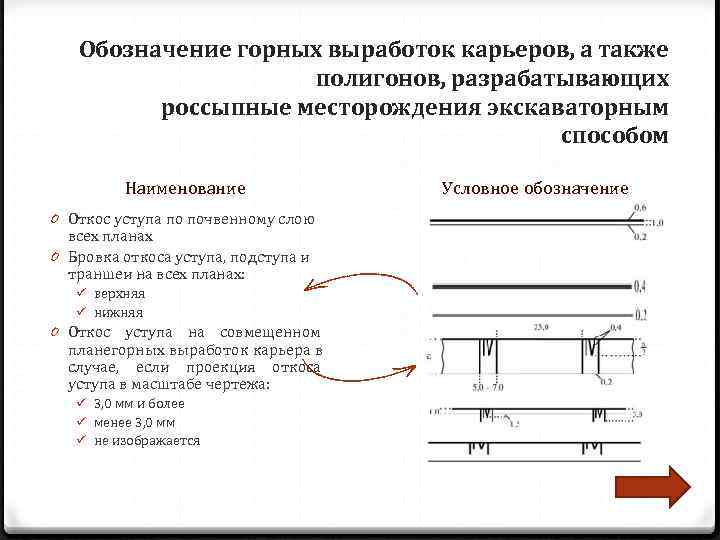

Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом Наименование Условное обозначение 0 Откос уступа по почвенному слою всех планах 0 Бровка откоса уступа, подступа и траншеи на всех планах: ü верхняя ü нижняя 0 Откос уступа на совмещенном планегорных выработок карьера в случае, если проекция откоса уступа в масштабе чертежа: ü 3, 0 мм и более ü менее 3, 0 мм ü не изображается

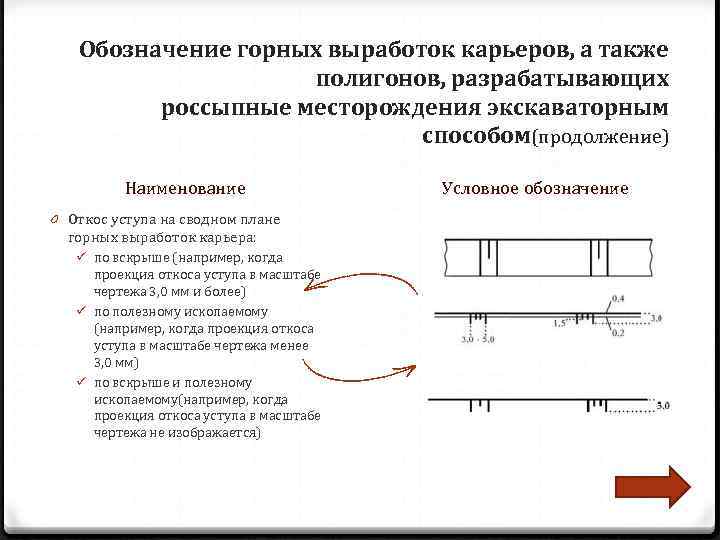

Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом(продолжение) Наименование Условное обозначение 0 Откос уступа на сводном плане горных выработок карьера: ü по вскрыше (например, когда проекция откоса уступа в масштабе чертежа 3, 0 мм и более) ü по полезному ископаемому (например, когда проекция откоса уступа в масштабе чертежа менее 3, 0 мм) ü по вскрыше и полезному ископаемому(например, когда проекция откоса уступа в масштабе чертежа не изображается)

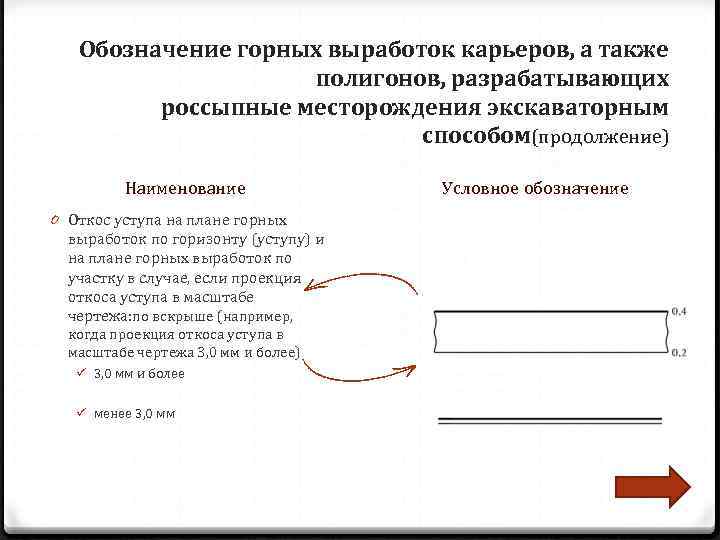

Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом(продолжение) Наименование Условное обозначение 0 Откос уступа на плане горных выработок по горизонту (уступу) и на плане горных выработок по участку в случае, если проекция откоса уступа в масштабе чертежа: по вскрыше (например, когда проекция откоса уступа в масштабе чертежа 3, 0 мм и более) ü 3, 0 мм и более ü менее 3, 0 мм

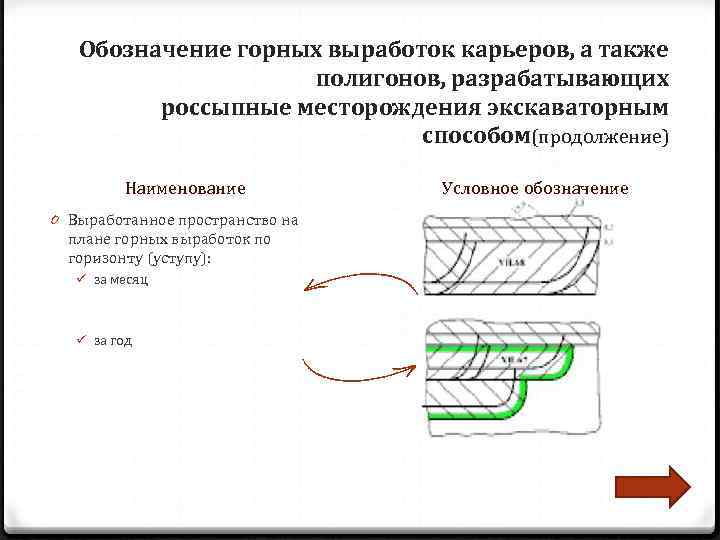

Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом(продолжение) Наименование Условное обозначение 0 Выработанное пространство на плане горных выработок по горизонту (уступу): ü за месяц ü за год

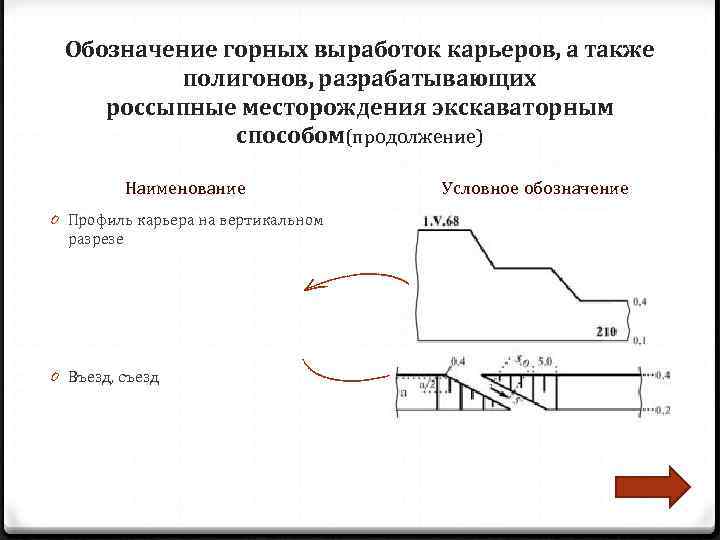

Обозначение горных выработок карьеров, а также полигонов, разрабатывающих россыпные месторождения экскаваторным способом(продолжение) Наименование Условное обозначение 0 Профиль карьера на вертикальном разрезе 0 Въезд, съезд

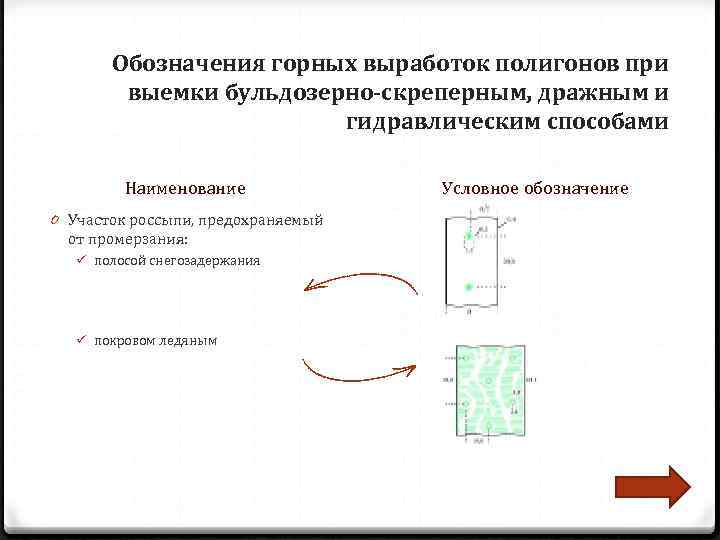

Обозначения горных выработок полигонов при выемки бульдозерно-скреперным, дражным и гидравлическим способами Наименование Условное обозначение 0 Участок россыпи, предохраняемый от промерзания: ü полосой снегозадержания ü покровом ледяным

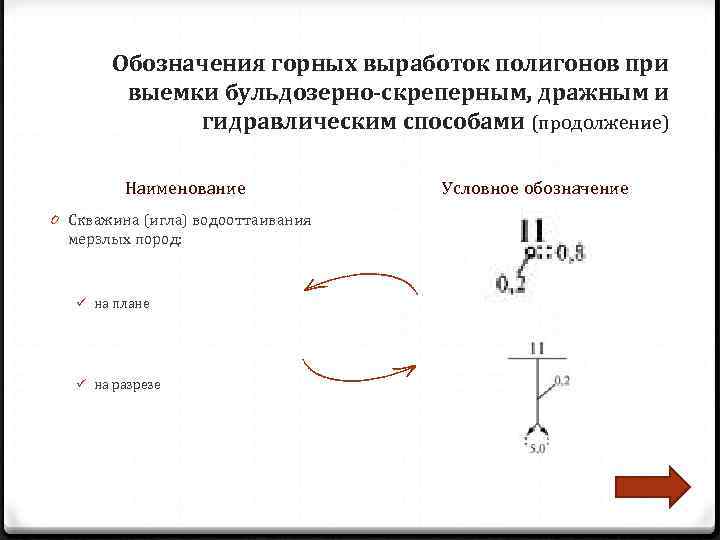

Обозначения горных выработок полигонов при выемки бульдозерно-скреперным, дражным и гидравлическим способами (продолжение) Наименование Условное обозначение 0 Скважина (игла) водооттаивания мерзлых пород: ü на плане ü на разрезе

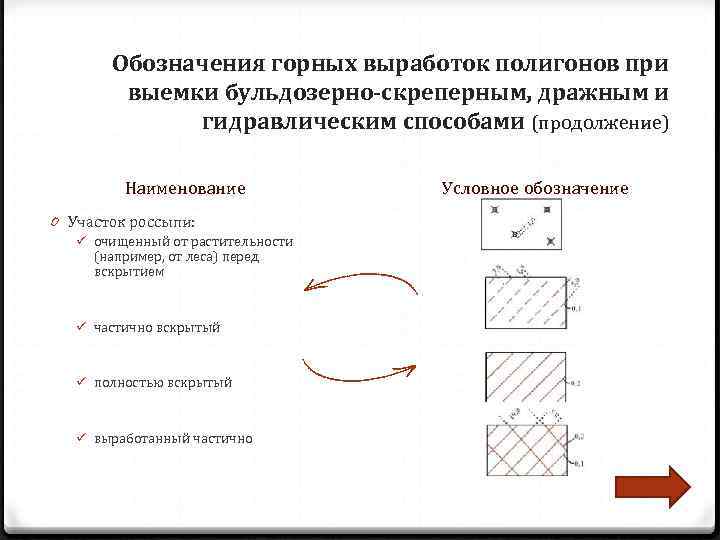

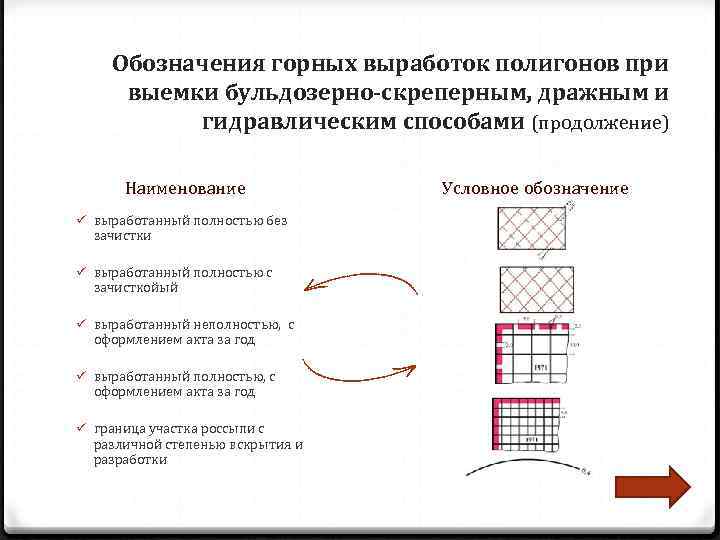

Обозначения горных выработок полигонов при выемки бульдозерно-скреперным, дражным и гидравлическим способами (продолжение) Наименование Условное обозначение 0 Участок россыпи: ü очищенный от растительности (например, от леса) перед вскрытием ü частично вскрытый ü полностью вскрытый ü выработанный частично

Обозначения горных выработок полигонов при выемки бульдозерно-скреперным, дражным и гидравлическим способами (продолжение) Наименование Условное обозначение ü выработанный полностью без зачистки ü выработанный полностью с зачисткойый ü выработанный неполностью, с оформлением акта за год ü выработанный полностью, с оформлением акта за год ü граница участка россыпи с различной степенью вскрытия и разработки

Обозначение выработок солепромыслов Наименование Условное обозначение 0 л иния береговая соляного озера, лагуны, залива , бухты, контур котловины и бассейнаочищенный от растительности перед вскрытием 0 граница распространения рапы 0 котловина, бассейн, озеро: ü без рапы ü с рапой

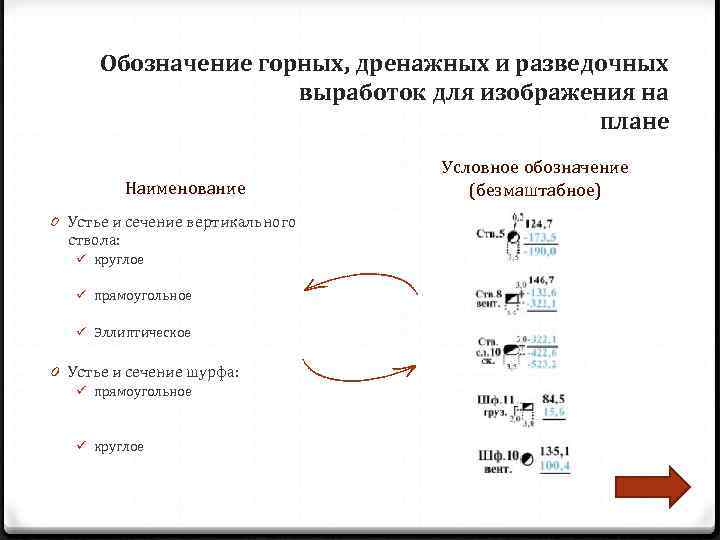

Обозначение горных, дренажных и разведочных выработок для изображения на плане Условное обозначение Наименование (безмаштабное) 0 Устье и сечение вертикального ствола: ü круглое ü прямоугольное ü Эллиптическое 0 Устье и сечение шурфа: ü прямоугольное ü круглое

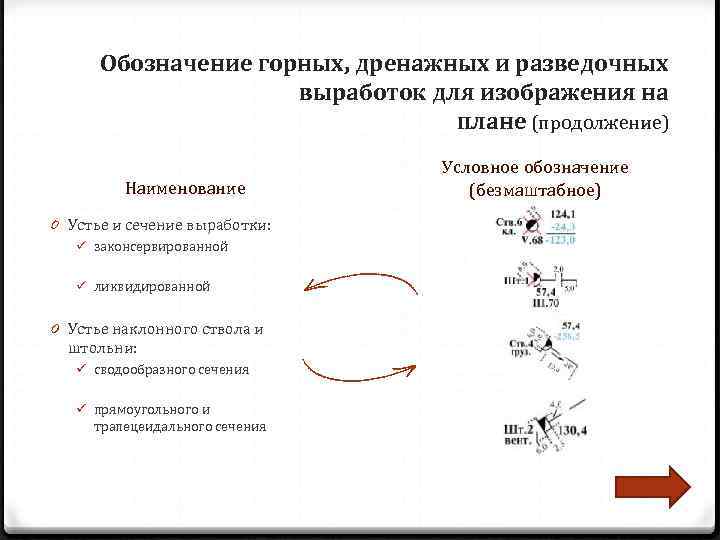

Обозначение горных, дренажных и разведочных выработок для изображения на плане (продолжение) Условное обозначение Наименование (безмаштабное) 0 Устье и сечение выработки: ü законсервированной ü ликвидированной 0 Устье наклонного ствола и штольни: ü сводообразного сечения ü прямоугольного и трапецеидального сечения

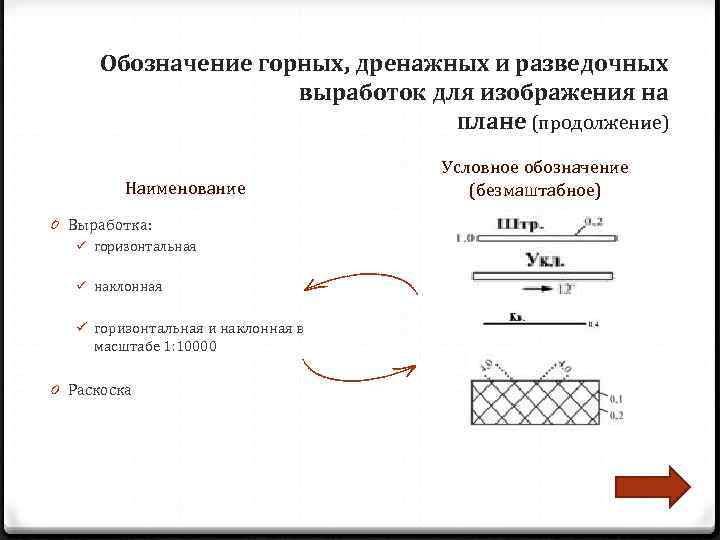

Обозначение горных, дренажных и разведочных выработок для изображения на плане (продолжение) Условное обозначение Наименование (безмаштабное) 0 Выработка: ü горизонтальная ü наклонная ü горизонтальная и наклонная в масштабе 1: 10000 0 Раскоска

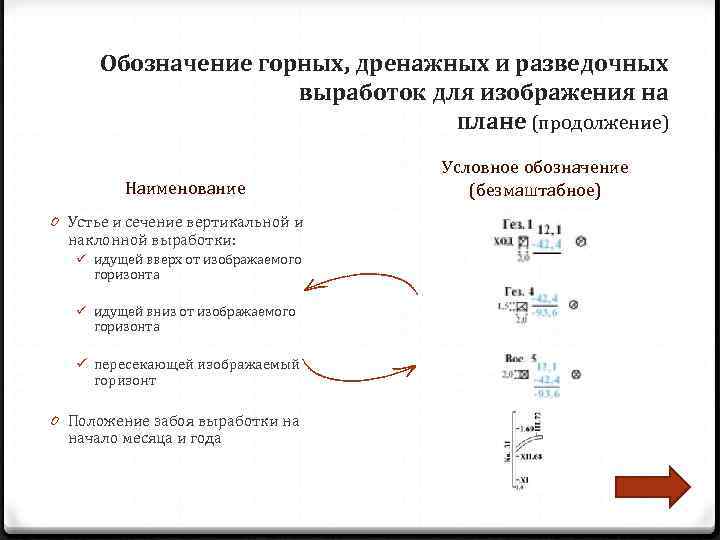

Обозначение горных, дренажных и разведочных выработок для изображения на плане (продолжение) Условное обозначение Наименование (безмаштабное) 0 Устье и сечение вертикальной и наклонной выработки: ü идущей вверх от изображаемого горизонта ü идущей вниз от изображаемого горизонта ü пересекающей изображаемый горизонт 0 Положение забоя выработки на начало месяца и года

Обозначение горных, дренажных и разведочных выработок для изображения на плане (продолжение) Условное обозначение Наименование (безмаштабное) 0 Штрек бутовый 0 Полоса: ü бутовая ü бетонная 0 Номер акта и дата актирования выработанного пространства

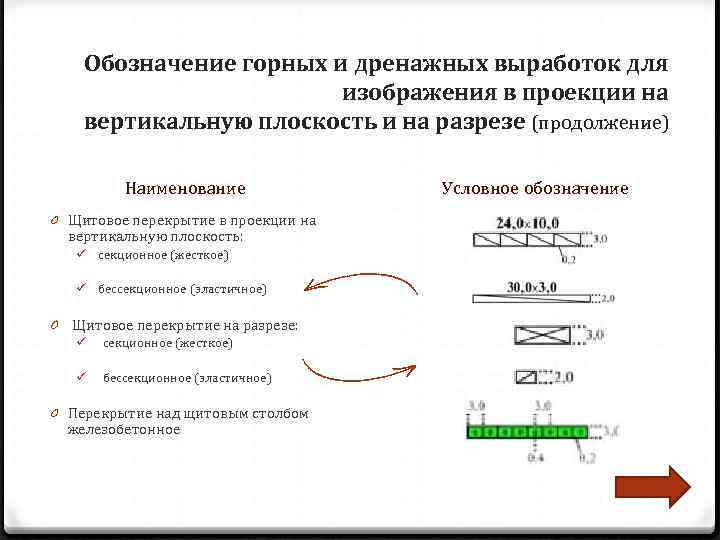

Обозначение горных и дренажных выработок для изображения в проекции на вертикальную плоскость и на разрезе (продолжение) Наименование Условное обозначение 0 Щитовое перекрытие в проекции на вертикальную плоскость: ü секционное (жесткое) ü бессекционное (эластичное) 0 Щитовое перекрытие на разрезе: ü секционное (жесткое) ü бессекционное (эластичное) 0 Перекрытие над щитовым столбом железобетонное

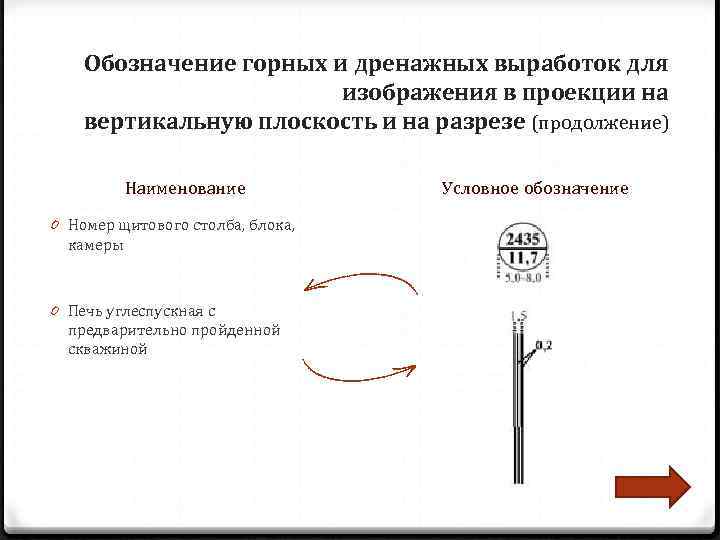

Обозначение горных и дренажных выработок для изображения в проекции на вертикальную плоскость и на разрезе (продолжение) Наименование Условное обозначение 0 Номер щитового столба, блока, камеры 0 Печь углеспускная с предварительно пройденной скважиной

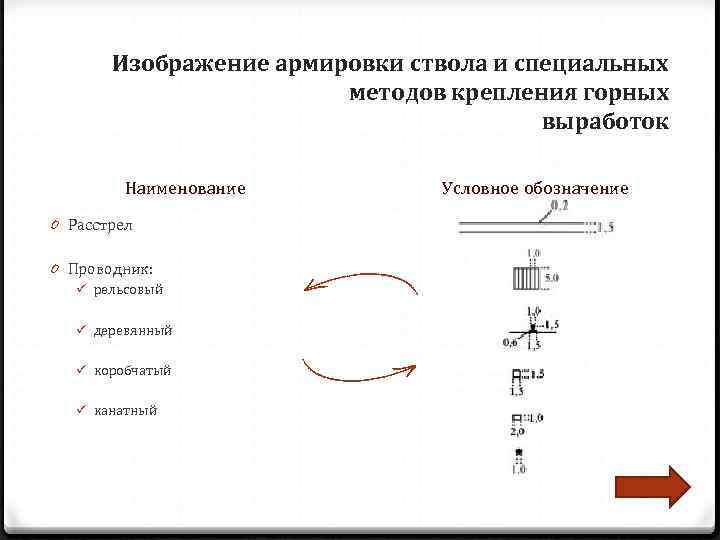

Изображение армировки ствола и специальных методов крепления горных выработок Наименование Условное обозначение 0 Расстрел 0 Проводник: ü рельсовый ü деревянный ü коробчатый ü канатный

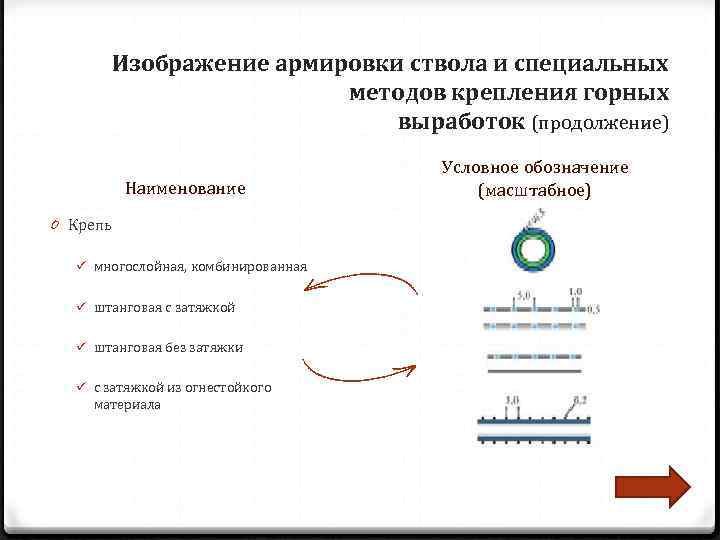

Изображение армировки ствола и специальных методов крепления горных выработок (продолжение) Условное обозначение Наименование (масштабное) 0 Крепь ü многослойная, комбинированная ü штанговая с затяжкой ü штанговая без затяжки ü с затяжкой из огнестойкого материала

Изображение скважин Наименование Условное обозначение 0 Устье скважины: ü на земной поверхности ü подземной 0 Скважина: ü в общем виде ü пересекающая контакт полезного ископаемого с вмещающей породой 0 Точка встречи скважины с кровлей или почвой тела полезного ископаемого или пересечения плоскости проекции

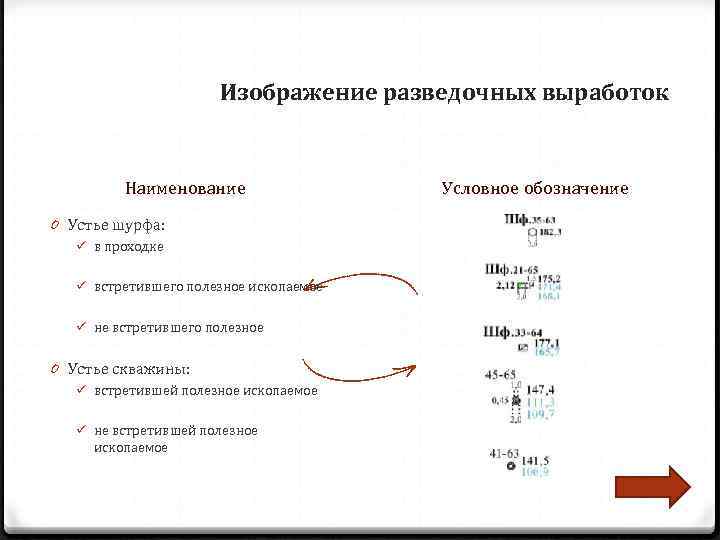

Изображение разведочных выработок Наименование Условное обозначение 0 Устье шурфа: ü в проходке ü встретившего полезное ископаемое ü не встретившего полезное 0 Устье скважины: ü встретившей полезное ископаемое ü не встретившей полезное ископаемое

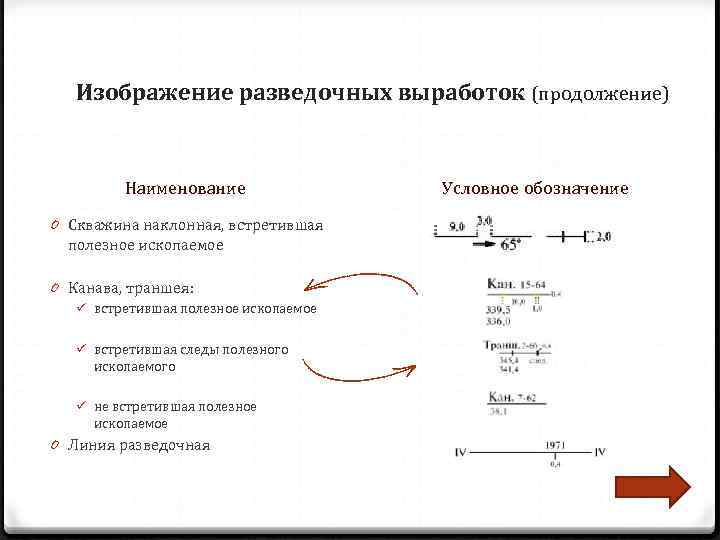

Изображение разведочных выработок (продолжение) Наименование Условное обозначение 0 Скважина наклонная, встретившая полезное ископаемое 0 Канава, траншея: ü встретившая полезное ископаемое ü встретившая следы полезного ископаемого ü не встретившая полезное ископаемое 0 Линия разведочная

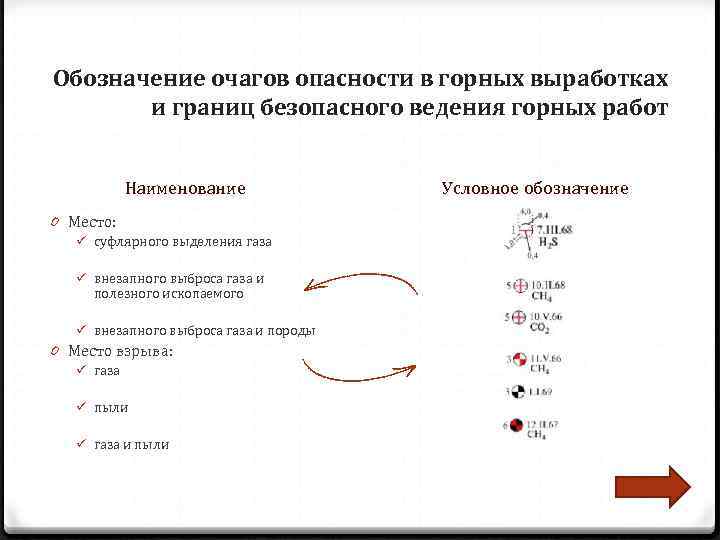

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ Наименование Условное обозначение 0 Место: ü суфлярного выделения газа ü внезапного выброса газа и полезного ископаемого ü внезапного выброса газа и породы 0 Место взрыва: ü газа ü пыли ü газа и пыли

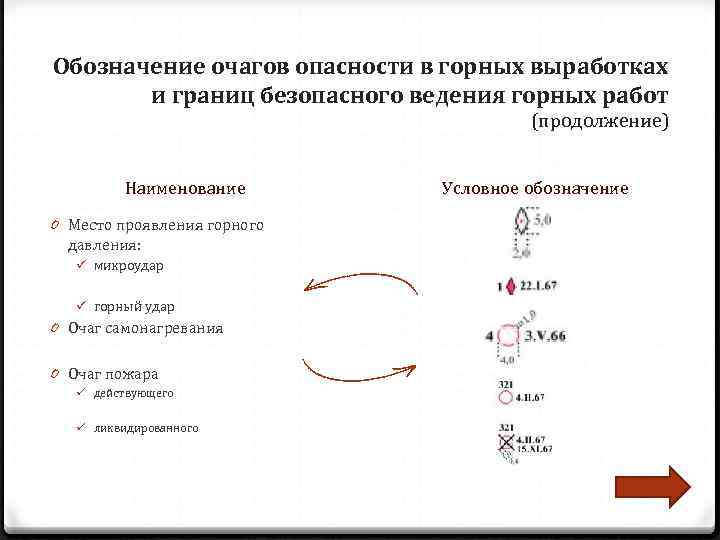

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение 0 Место проявления горного давления: ü микроудар ü горный удар 0 Очаг самонагревания 0 Очаг пожара ü действующего ü ликвидированного

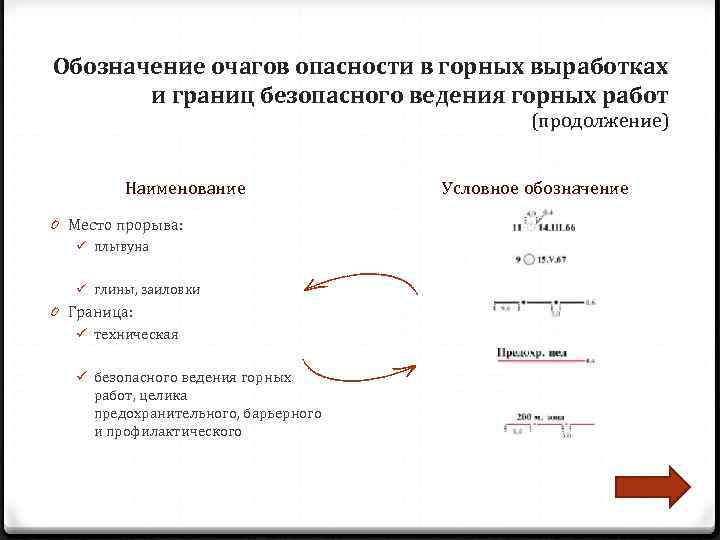

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение 0 Место прорыва: ü плывуна ü глины, заиловки 0 Граница: ü техническая ü безопасного ведения горных работ, целика предохранительного, барьерного и профилактического

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение ü пожарного участка с действующим очагом пожара ü пожарного участка после ликвидации очага ü зоны с повышенным горным давлением ü затопленного участка ü участка с предполагаемым скоплением воды

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение ü участка, осушенного после затопления ü участка, обработанного глинистой пульпой ü заиленных горных выработок при прорыве глины, пульпы 0 Вывал (купол) в выработке на плане: ü незабученный ü обработанный цементным раствором

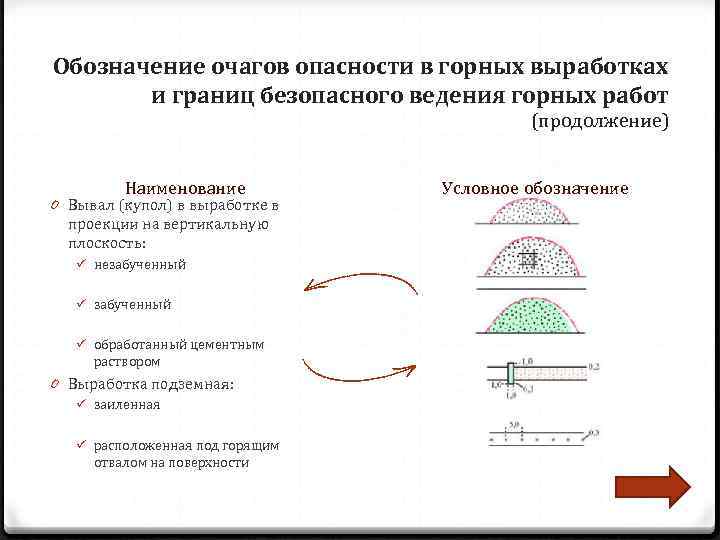

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение 0 Вывал (купол) в выработке в проекции на вертикальную плоскость: ü незабученный ü обработанный цементным раствором 0 Выработка подземная: ü заиленная ü расположенная под горящим отвалом на поверхности

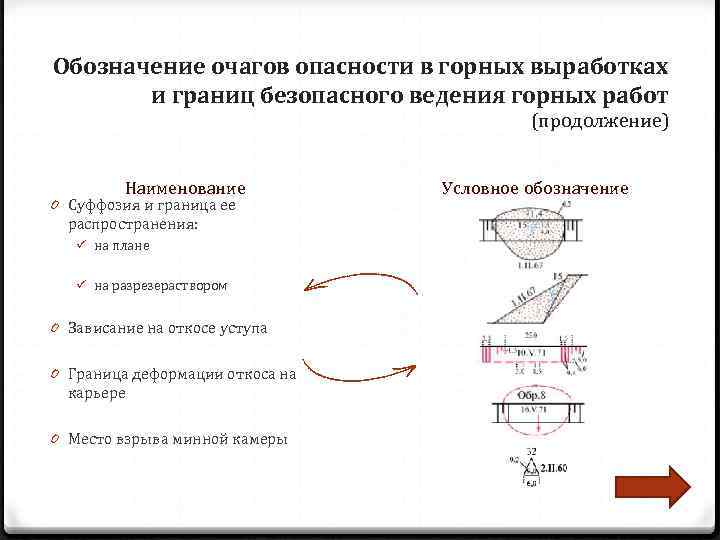

Обозначение очагов опасности в горных выработках и границ безопасного ведения горных работ (продолжение) Наименование Условное обозначение 0 Суффозия и граница ее распространения: ü на плане ü на разрезераствором 0 Зависание на откосе уступа 0 Граница деформации откоса на карьере 0 Место взрыва минной камеры

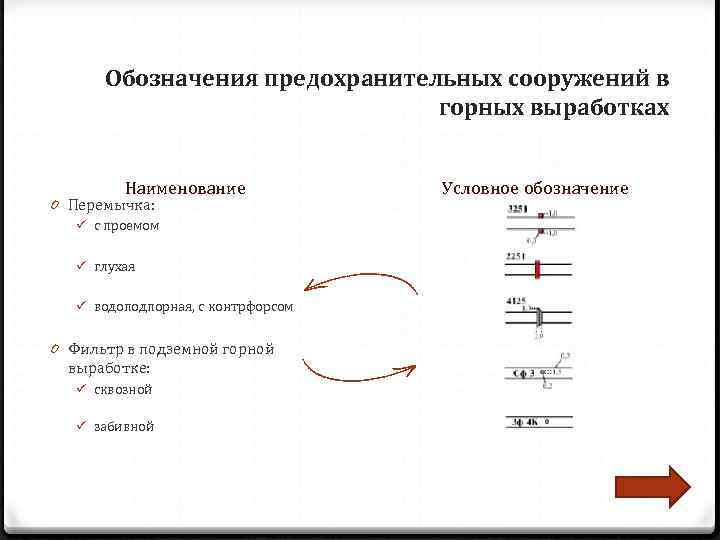

Обозначения предохранительных сооружений в горных выработках Наименование Условное обозначение 0 Перемычка: ü с проемом ü глухая ü водоподпорная, с контрфорсом 0 Фильтр в подземной горной выработке: ü сквозной ü забивной
