ОБОЗНАЧЕНИЯ ОПОР ПРИ БАЗИРОВАНИИ
ОБОЗНАЧЕНИЯ ПРИЖИМОВ и ПАТРОНОВ ПРИ БАЗИРОВАНИИ

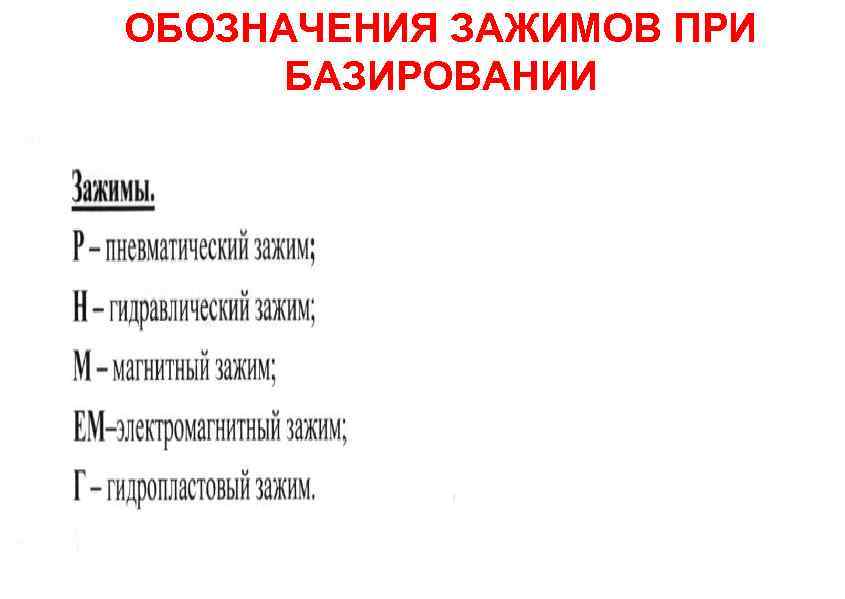

ОБОЗНАЧЕНИЯ ЗАЖИМОВ ПРИ БАЗИРОВАНИИ
ОБОЗНАЧЕНИЯ ОПОРНЫХ ЦЕНТРОВ ПРИ БАЗИРОВАНИИ
ОБОЗНАЧЕНИЯ ОПРАВОК ПРИ БАЗИРОВАНИИ • • Крепление на магнитном столе • Крепление на электромагнитном столе
Возможные схемы базирования. Для деталей типа вала. • Если деталь или заготовка при обработке неподвижны, она лишается всех степеней свободы. При базировании по схемам 1 и 2 заготовка лишена 3 степеней свободы. • При соотношение длины заготовки (вала) к ее диаметру l/d<3, т. е. когда вал жесткий, применяют 3 схему базирования в трехкулачковом патроне. В этом случае заготовка лишается 4 степеней свободы. схема 2 схема 1 схема 3
• Если по чертежу требуется ориентация заготовки в осевом направлении (схема 4), то предустаривается дополнительный упор в торец. Следующая схема используется при неправильном выполнении чертежа. • Если жесткость вала недостаточна, т. е. 3<l/d<10, то используется дополнительно вращающийся задний центр (схема 5). (схема 5, (схема 4), • При обработке нежестких валов l/d>10 использовать дополнительный задний центр недостаточно. Поэтому устанавливают еще подвижную опору- люнет (схема 6). • Иногда такие валы базируют в центры (схема 7), что намного точнее. (схема 6). (схема 7).
• При обработке за один проход всей наружной поверхности используют рифленый центр (схема 8). Недостаток- низкая точность и возможность повреждения базовой поверхности. • Однако центры (схема 9) не обеспечивают осевое базирование. Поэтому используют опорную базу -торец (схема 10). (схема 8). (схема 10). • При базировании длинномерных валов используют одну или две призмы (схема 13). Заготовка лишается 4 степеней свободы.
Если необходима ориентация заготовки в осевом направлении, то дополнительно используют упор в торец (схема 14). В этом случае заготовка лишается 5 степеней свободы. (схема 14). Если требуется лишить заготовку 6 степени , то в конструкции должен быть предусмотрен дополнительный элемент - паз лыска, отверстие на торце, шпоночный паз, шлицы и т. п. ), который лишает заготовку 6 -ой степени свободы (схема 15)
• При шлифовании валы базируются в неподвижных центрах (схема 11). • При сверлении валы базируются в призмах (схема 12).
