ОБОСНОВАНИЕ ВЫБОРА ВИДА ЗАВОДНЕНИЯ

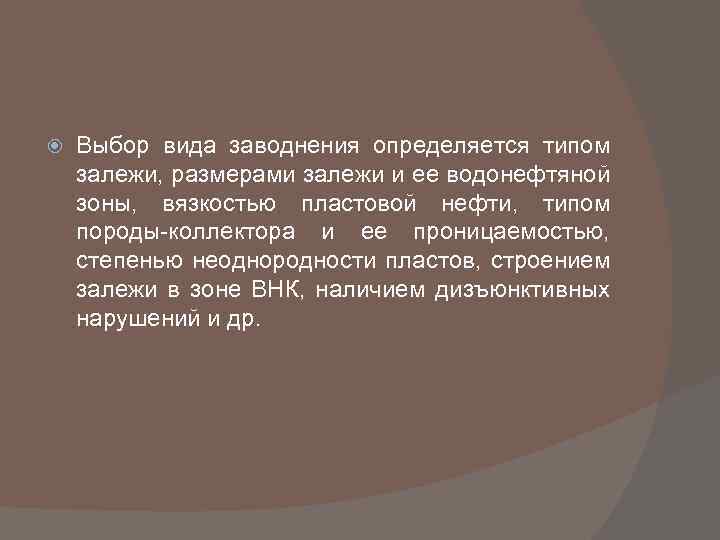

Выбор вида заводнения определяется типом залежи, размерами залежи и ее водонефтяной зоны, вязкостью пластовой нефти, типом породы-коллектора и ее проницаемостью, степенью неоднородности пластов, строением залежи в зоне ВНК, наличием дизъюнктивных нарушений и др.
Законтурное заводнение При этой разновидности заводнения вода нагнетается в законтурную водоносную часть пласта. Условия эффективного применения: 1. Небольшая ширина залежи (до 5 -6 км); 2. Небольшая вязкость нефти (до 2 -3 с. Пз); 3. Высокая проницаемость коллектора (0, 40, 5 мкм 2 и выше); 4. Сравнительно однородное строение пласта; 5. Хорошая сообщаемость залежи с законтурной частью. Применение рассматриваемого вида заводнения в названных весьма благоприятных геологических условиях позволяет добиваться высокой нефтеотдачи (до 60 % и иногда выше). Для разработки нефтяной части нефтегазовой залежи законтурное заводнение может быть применено как в сочетании с использованием энергии свободного газа, так и при обеспечении неподвижности ГНК путем регулируемого отбора газа из газовой шапки.
Приконтурное заводнение При этом виде заводнения нагнетательные скважины располагают на некотором удалении от внешнего контура нефтеносности в пределах водонефтяной зоны залежи. Применяется в основном при той же характеристике залежей, что и законтурное заводнение, но при значительной ширине водонефтяной зоны, а также при плохой гидродинамической связи залежи с законтурной зоной. Плохая связь залежи с водоносной частью пласта может быть обусловлена ухудшением проницаемости пласта вблизи ВНК или наличием под ним или на его уровне водонепроницаемого экрана. Присутствие такого экрана особенно характерно для залежей в карбонатных коллекторах, где вторичные геохимические процессы могут приводить к закупорке пустот минеральными солями, твердыми битумами и др. По принципам расположения скважин, соотношению числа добывающих и нагнетательных скважин, подходу к разработке газонефтяных залежей, значениям достигаемой нефтеотдачи приконтурное заводнение приближается к законтурному.

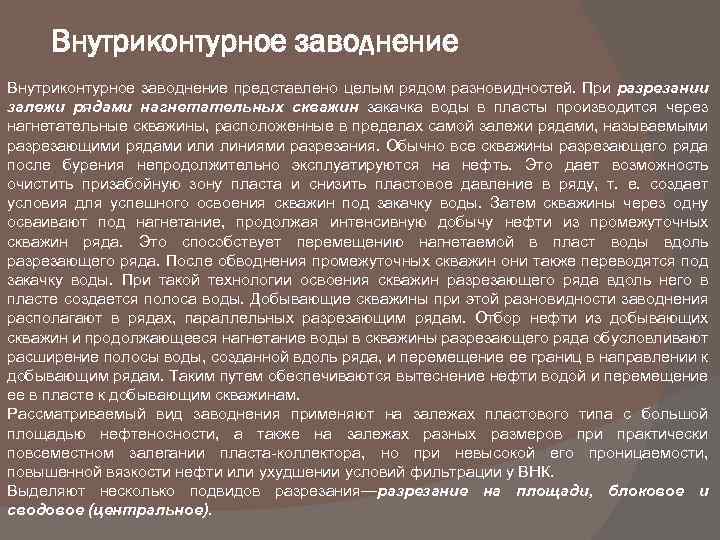

Внутриконтурное заводнение представлено целым рядом разновидностей. При разрезании залежи рядами нагнетательных скважин закачка воды в пласты производится через нагнетательные скважины, расположенные в пределах самой залежи рядами, называемыми разрезающими рядами или линиями разрезания. Обычно все скважины разрезающего ряда после бурения непродолжительно эксплуатируются на нефть. Это дает возможность очистить призабойную зону пласта и снизить пластовое давление в ряду, т. е. создает условия для успешного освоения скважин под закачку воды. Затем скважины через одну осваивают под нагнетание, продолжая интенсивную добычу нефти из промежуточных скважин ряда. Это способствует перемещению нагнетаемой в пласт воды вдоль разрезающего ряда. После обводнения промежуточных скважин они также переводятся под закачку воды. При такой технологии освоения скважин разрезающего ряда вдоль него в пласте создается полоса воды. Добывающие скважины при этой разновидности заводнения располагают в рядах, параллельных разрезающим рядам. Отбор нефти из добывающих скважин и продолжающееся нагнетание воды в скважины разрезающего ряда обусловливают расширение полосы воды, созданной вдоль ряда, и перемещение ее границ в направлении к добывающим рядам. Таким путем обеспечиваются вытеснение нефти водой и перемещение ее в пласте к добывающим скважинам. Рассматриваемый вид заводнения применяют на залежах пластового типа с большой площадью нефтеносности, а также на залежах разных размеров при практически повсеместном залегании пласта-коллектора, но при невысокой его проницаемости, повышенной вязкости нефти или ухудшении условий фильтрации у ВНК. Выделяют несколько подвидов разрезания—разрезание на площади, блоковое и сводовое (центральное).
Площадное заводнение также разновидность внутриконтурного заводнения, при котором в условиях общей равномерной сетки скважин нагнетательные и добывающие скважины чередуются в строгой закономерности, установленной проектным документом на разработку. Наиболее широко применяются пятиточечная, обращенная семиточечная и обращенная девятиточечная системы разработки с равными расстояниями между всеми скважинами. В этих системах каждая нагнетательная и окружающие ее добывающие скважины образуют элементы системы. Эти системы обычно рекомендуются для эксплуатационных объектов, характеризующихся относительно однородным строением пластов и представленных терригенными или карбонатными коллекторами порового типа. Наиболее широко они применяются при разработке малопродуктивных объектов с низкой проницаемостью коллекторов, с повышенной вязкостью нефти или с сочетанием низкой проницаемости и повышенной вязкости. Применяемые при площадном заводнении формы сетки скважин:

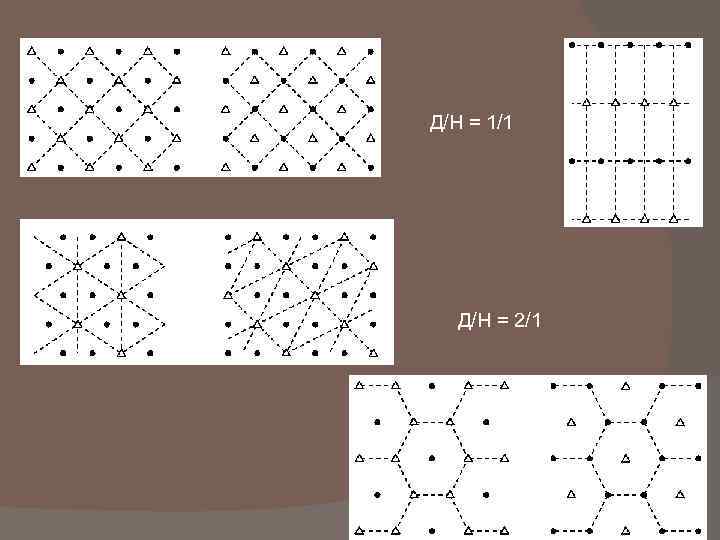

Д/Н = 1/1 Д/Н = 2/1

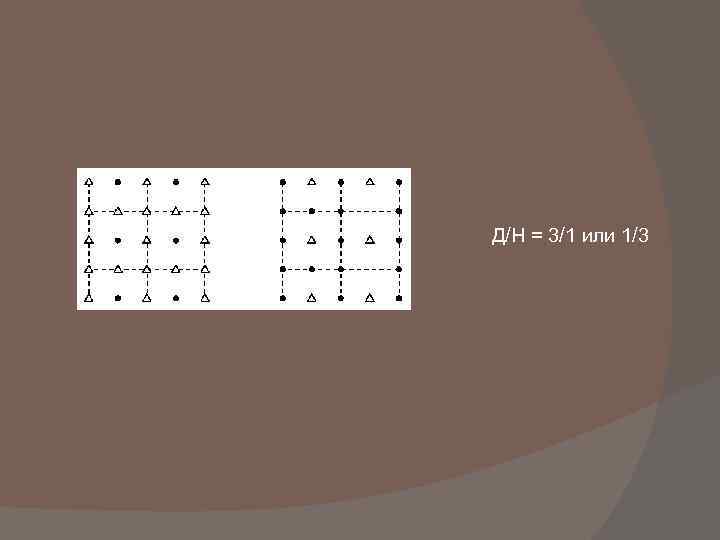

Д/Н = 3/1 или 1/3

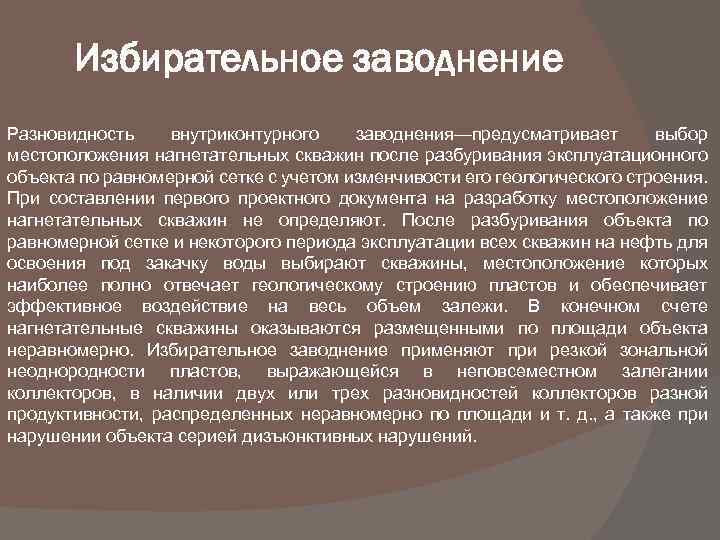

Избирательное заводнение Разновидность внутриконтурного заводнения—предусматривает выбор местоположения нагнетательных скважин после разбуривания эксплуатационного объекта по равномерной сетке с учетом изменчивости его геологического строения. При составлении первого проектного документа на разработку местоположение нагнетательных скважин не определяют. После разбуривания объекта по равномерной сетке и некоторого периода эксплуатации всех скважин на нефть для освоения под закачку воды выбирают скважины, местоположение которых наиболее полно отвечает геологическому строению пластов и обеспечивает эффективное воздействие на весь объем залежи. В конечном счете нагнетательные скважины оказываются размещенными по площади объекта неравномерно. Избирательное заводнение применяют при резкой зональной неоднородности пластов, выражающейся в неповсеместном залегании коллекторов, в наличии двух или трех разновидностей коллекторов разной продуктивности, распределенных неравномерно по площади и т. д. , а также при нарушении объекта серией дизъюнктивных нарушений.

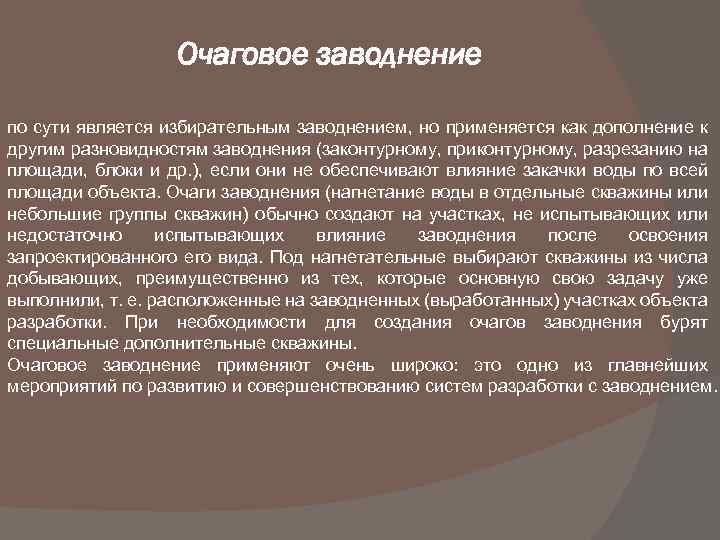

Очаговое заводнение по сути является избирательным заводнением, но применяется как дополнение к другим разновидностям заводнения (законтурному, приконтурному, разрезанию на площади, блоки и др. ), если они не обеспечивают влияние закачки воды по всей площади объекта. Очаги заводнения (нагнетание воды в отдельные скважины или небольшие группы скважин) обычно создают на участках, не испытывающих или недостаточно испытывающих влияние заводнения после освоения запроектированного его вида. Под нагнетательные выбирают скважины из числа добывающих, преимущественно из тех, которые основную свою задачу уже выполнили, т. е. расположенные на заводненных (выработанных) участках объекта разработки. При необходимости для создания очагов заводнения бурят специальные дополнительные скважины. Очаговое заводнение применяют очень широко: это одно из главнейших мероприятий по развитию и совершенствованию систем разработки с заводнением.
Приемистость ПРИЁМИСТОСТЬ СКВАЖИНЫ — характеристика нагнетательной скважины, показывающая возможность закачки рабочего агента (воды, газа, пара и др. ) в пласт; определяется объёмом смеси, закачиваемой в пласт в единицу времени. Приемистость скважины зависит от репрессии, создаваемой на забое скважины (разности забойного и пластового давлений), совершенства вскрытия пласта, его мощности и проницаемости для закачиваемого флюида. В технологических расчётах используется также коэффициент приемистости скважины, равный отношению количества рабочего агента, закачиваемого в пласт в единицу времени, к репрессии, создаваемой на забое скважины при закачке. Коэффициент гидродинамического совершенства вскрытия

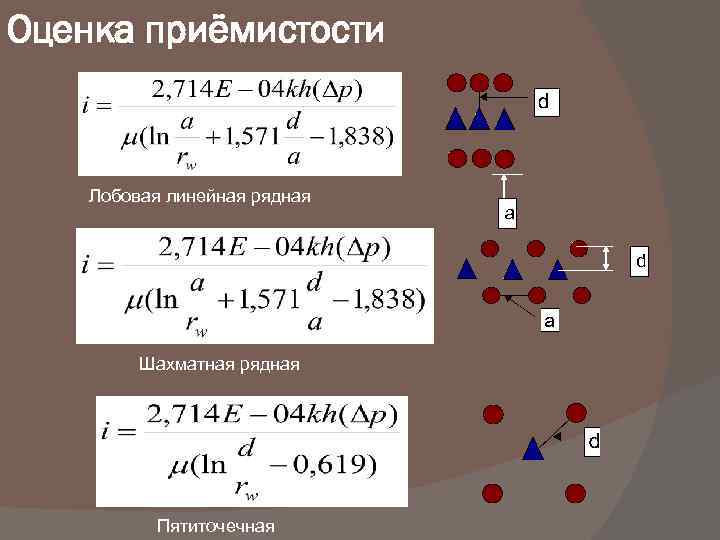

Оценка приёмистости Лобовая линейная рядная a d Шахматная рядная Пятиточечная
