Оборудование отрасли Лекция Лесопильные рамы Основные параметры Механизмы

Оборудование отрасли Лекция Лесопильные рамы. Основные параметры. Механизмы резания и подачи. Околорамное оборудование

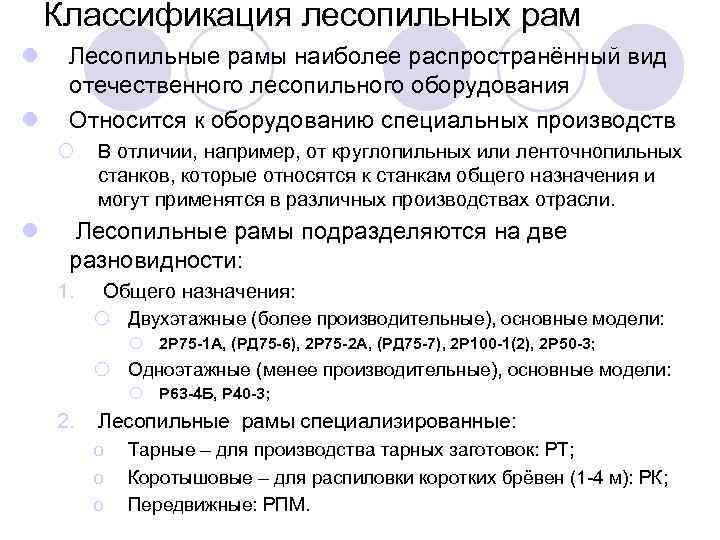

Классификация лесопильных рам l l Лесопильные рамы наиболее распространённый вид отечественного лесопильного оборудования Относится к оборудованию специальных производств ¡ l В отличии, например, от круглопильных или ленточнопильных станков, которые относятся к станкам общего назначения и могут применятся в различных производствах отрасли. Лесопильные рамы подразделяются на две разновидности: 1. Общего назначения: ¡ Двухэтажные (более производительные), основные модели: ¡ 2 Р 75 -1 А, (РД 75 -6), 2 Р 75 -2 А, (РД 75 -7), 2 Р 100 -1(2), 2 Р 50 -3; ¡ Одноэтажные (менее производительные), основные модели: ¡ Р 63 -4 Б, Р 40 -3; 2. Лесопильные рамы специализированные: o o o Тарные – для производства тарных заготовок: РТ; Коротышовые – для распиловки коротких брёвен (1 -4 м): РК; Передвижные: РПМ.

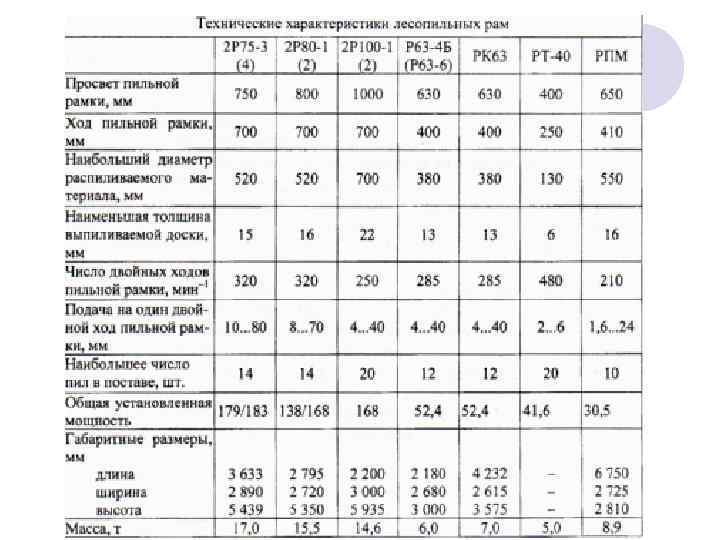

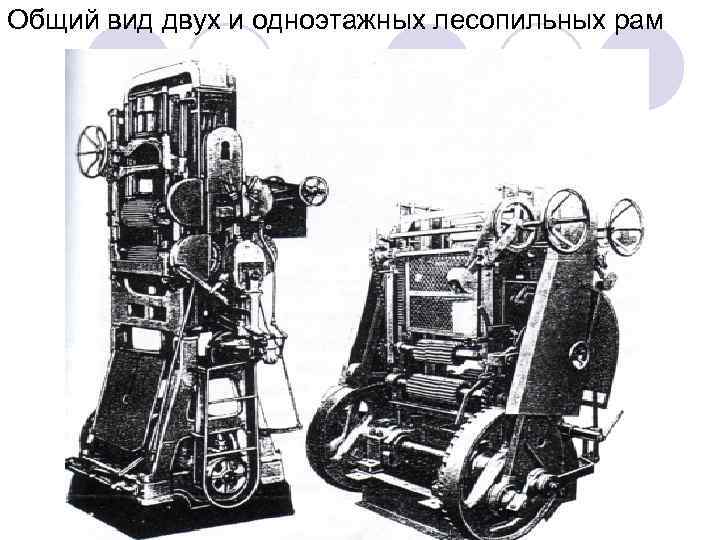

Общий вид двух и одноэтажных лесопильных рам

Общий вид лесопильной рамы 2 Р 75 -1 А

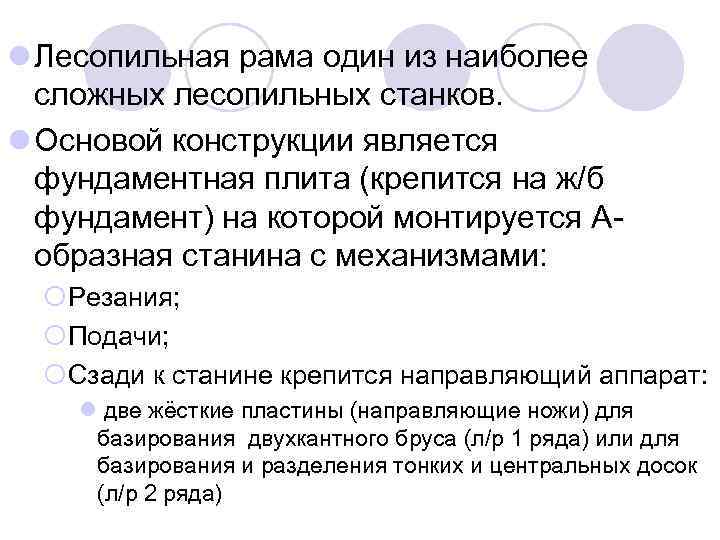

l Лесопильная рама один из наиболее сложных лесопильных станков. l Основой конструкции является фундаментная плита (крепится на ж/б фундамент) на которой монтируется Аобразная станина с механизмами: ¡Резания; ¡Подачи; ¡Сзади к станине крепится направляющий аппарат: l две жёсткие пластины (направляющие ножи) для базирования двухкантного бруса (л/р 1 ряда) или для базирования и разделения тонких и центральных досок (л/р 2 ряда)

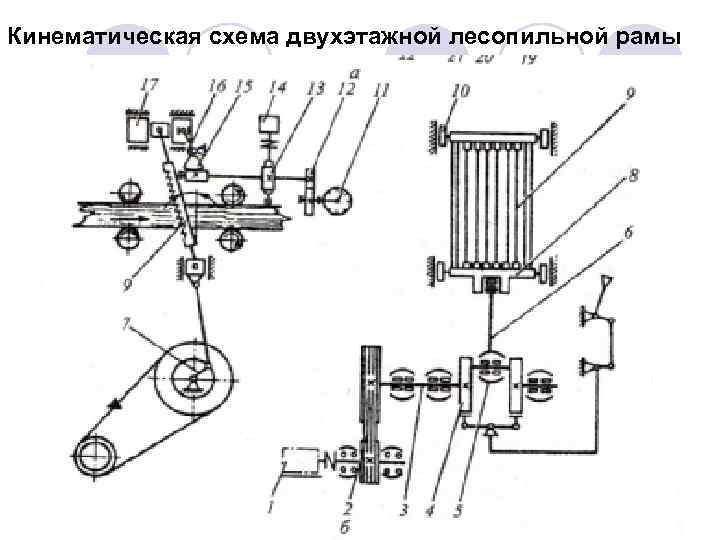

Кинематическая схема двухэтажной лесопильной рамы

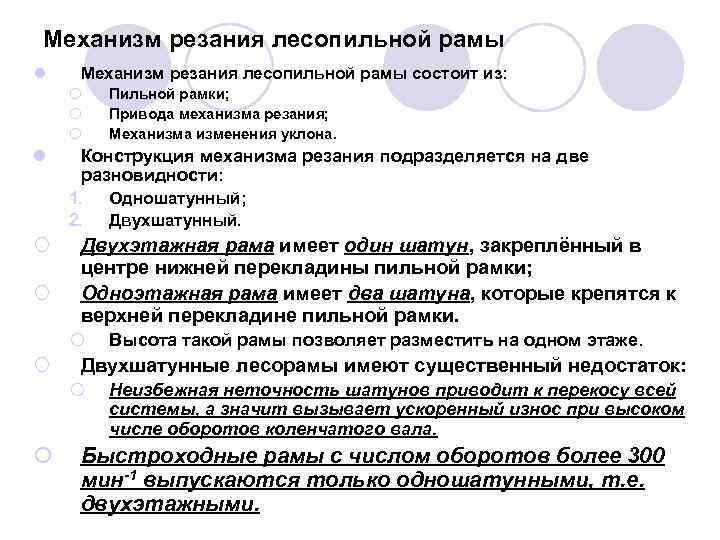

Механизм резания лесопильной рамы l Механизм резания лесопильной рамы состоит из: ¡ ¡ ¡ l ¡ ¡ Конструкция механизма резания подразделяется на две разновидности: 1. Одношатунный; 2. Двухшатунный. Двухэтажная рама имеет один шатун, закреплённый в центре нижней перекладины пильной рамки; Одноэтажная рама имеет два шатуна, которые крепятся к верхней перекладине пильной рамки. ¡ ¡ Высота такой рамы позволяет разместить на одном этаже. Двухшатунные лесорамы имеют существенный недостаток: ¡ ¡ Пильной рамки; Привода механизма резания; Механизма изменения уклона. Неизбежная неточность шатунов приводит к перекосу всей системы, а значит вызывает ускоренный износ при высоком числе оборотов коленчатого вала. Быстроходные рамы с числом оборотов более 300 мин-1 выпускаются только одношатунными, т. е. двухэтажными.

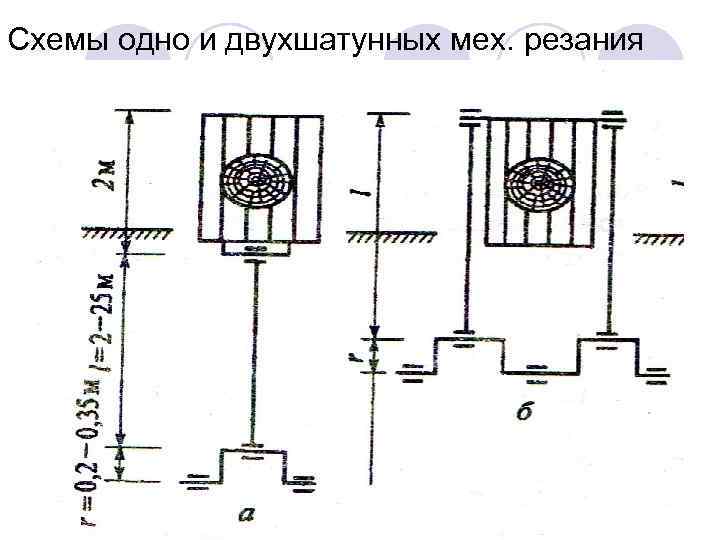

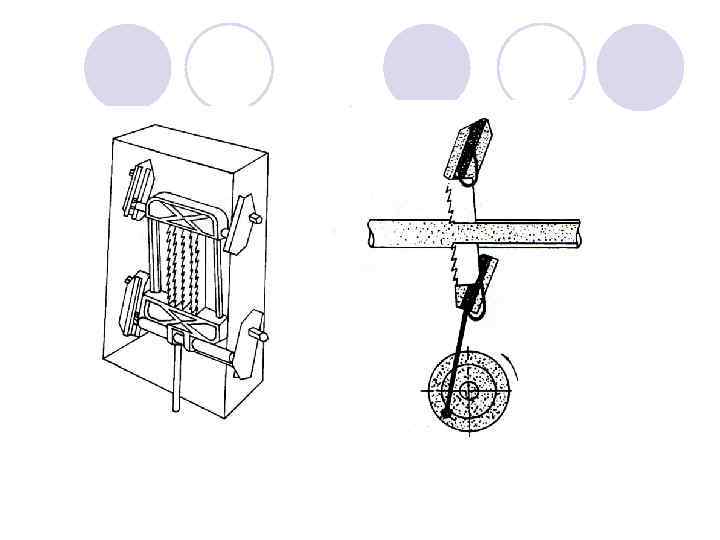

Схемы одно и двухшатунных мех. резания

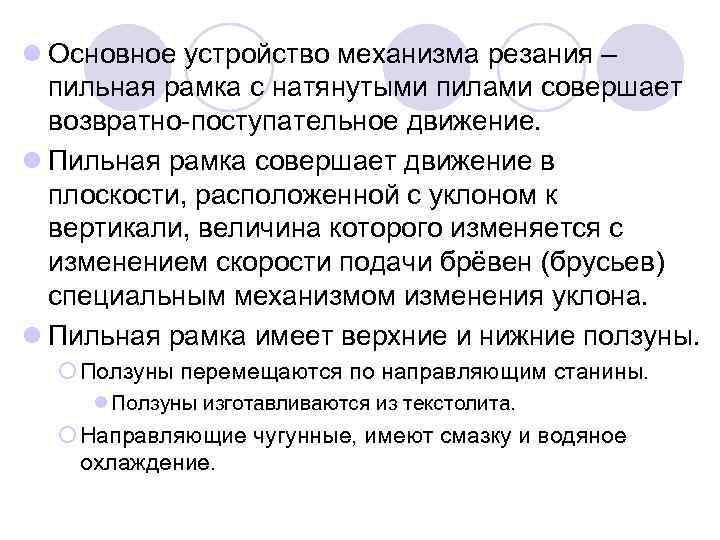

l Основное устройство механизма резания – пильная рамка с натянутыми пилами совершает возвратно-поступательное движение. l Пильная рамка совершает движение в плоскости, расположенной с уклоном к вертикали, величина которого изменяется с изменением скорости подачи брёвен (брусьев) специальным механизмом изменения уклона. l Пильная рамка имеет верхние и нижние ползуны. ¡ Ползуны перемещаются по направляющим станины. l Ползуны изготавливаются из текстолита. ¡ Направляющие чугунные, имеют смазку и водяное охлаждение.

Привод механизма резания l Привод механизма резания – от э/д через клиноремённую передачу и кривошипно-шатунный механизм, который состоит: ¡ Коленчатого вала с двумя маховиками и кривошипа; ¡ Шатуна l Нижняя головка шатуна соединяется с кривошипом посредством сферического роликового подшипника; l Верхняя головка шатуна соединяется с пильной рамкой с помощью игольчатого подшипника. ¡ Торможение коленчатого вала – ленточным тормозом с управлением от рычага, смонтированного на станине

Механизм изменения уклона l Изменение уклона пильной рамки достигается смещением верхних направляющих вместе с плитой 17 с помощью э/д 14, присоединённого через червячный редуктор 13, зубчатый сектор 15 и рычаг 16. l Уклон контролируется при помощи цифрового индикатора 11, связанного с червячным редуктором зубчатой передачей. l Для синхронизации изменения уклона и скорости подачи применяются средства автоматической синхронизации - сельсины: ¡ Сельсин-датчик (на роторе э/д механизма подачи); ¡ Сельсин-приёмник (на роторе э/д механизма изменения уклона)

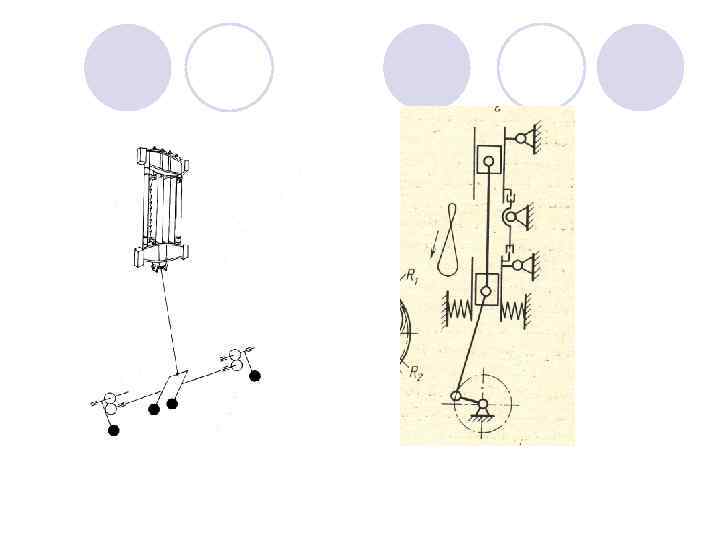

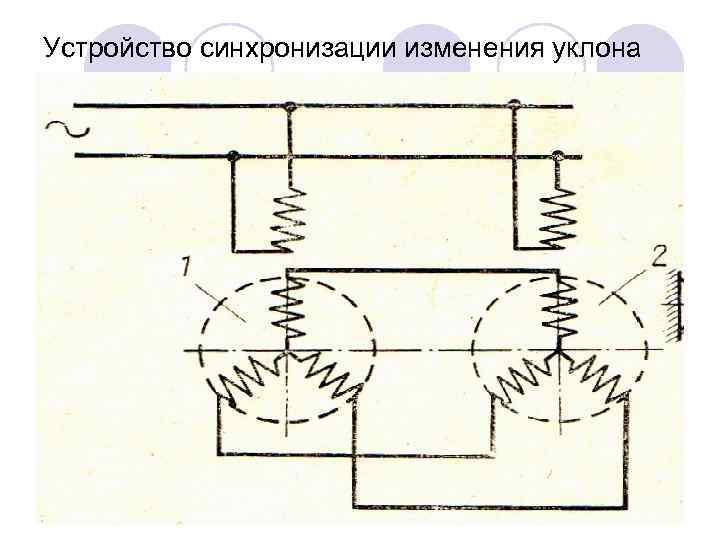

Устройство синхронизации изменения уклона

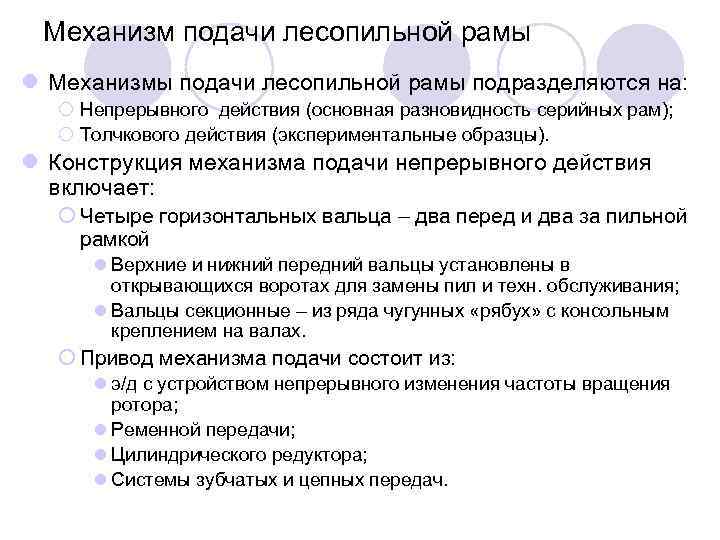

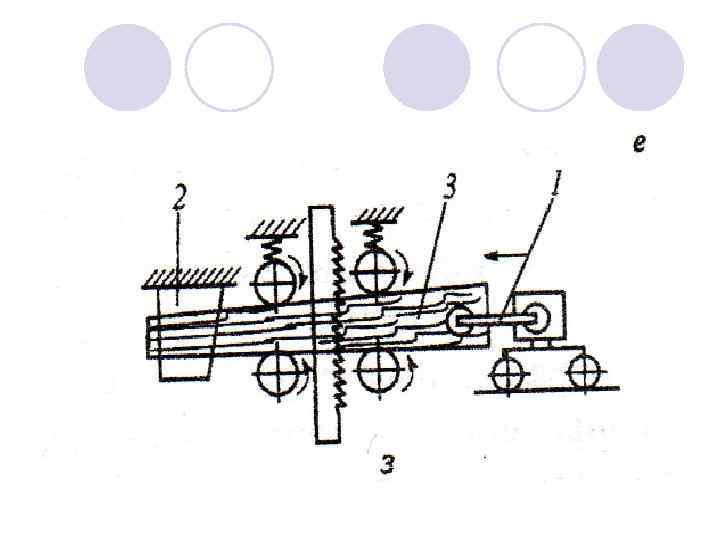

Механизм подачи лесопильной рамы l Механизмы подачи лесопильной рамы подразделяются на: ¡ Непрерывного действия (основная разновидность серийных рам); ¡ Толчкового действия (экспериментальные образцы). l Конструкция механизма подачи непрерывного действия включает: ¡ Четыре горизонтальных вальца – два перед и два за пильной рамкой l Верхние и нижний передний вальцы установлены в открывающихся воротах для замены пил и техн. обслуживания; l Вальцы секционные – из ряда чугунных «рябух» с консольным креплением на валах. ¡ Привод механизма подачи состоит из: l э/д с устройством непрерывного изменения частоты вращения ротора; l Ременной передачи; l Цилиндрического редуктора; l Системы зубчатых и цепных передач.

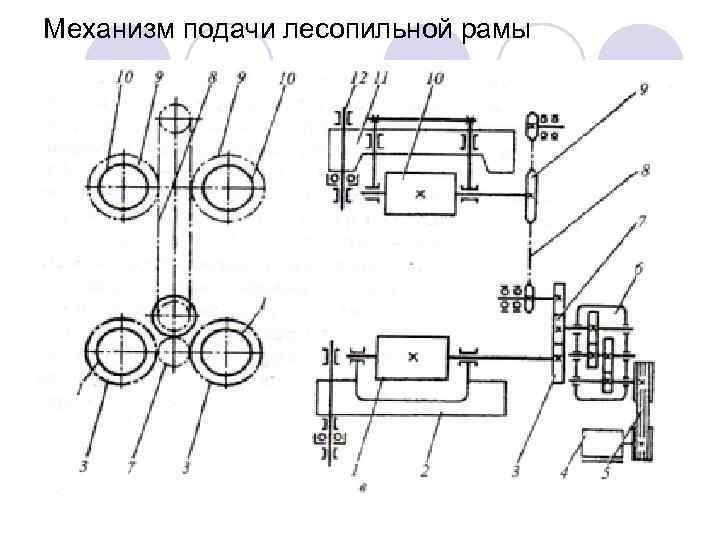

Механизм подачи лесопильной рамы

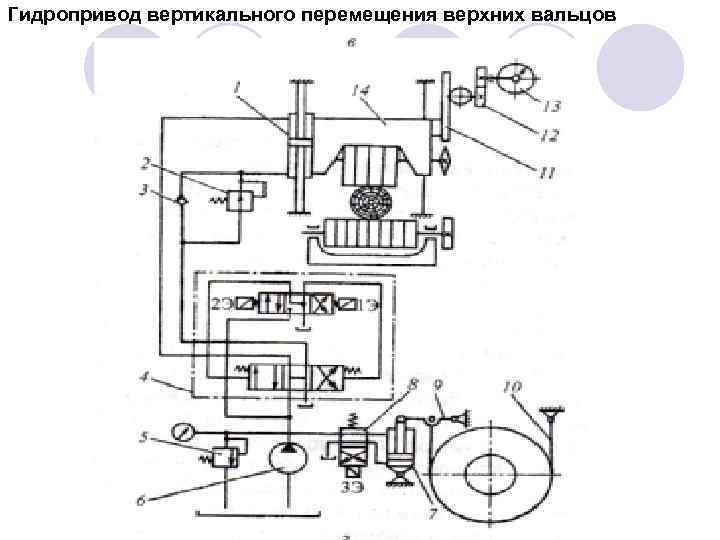

Гидропривод вертикального перемещения верхних вальцов

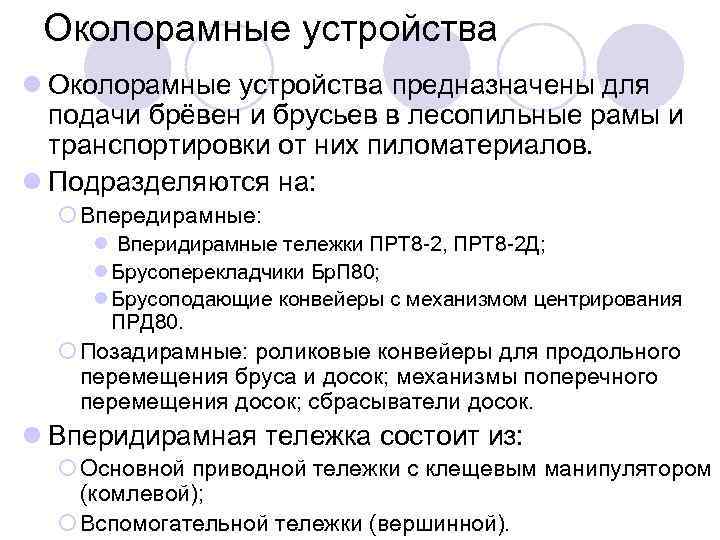

Околорамные устройства l Околорамные устройства предназначены для подачи брёвен и брусьев в лесопильные рамы и транспортировки от них пиломатериалов. l Подразделяются на: ¡ Впередирамные: l Вперидирамные тележки ПРТ 8 -2, ПРТ 8 -2 Д; l Брусоперекладчики Бр. П 80; l Брусоподающие конвейеры с механизмом центрирования ПРД 80. ¡ Позадирамные: роликовые конвейеры для продольного перемещения бруса и досок; механизмы поперечного перемещения досок; сбрасыватели досок. l Вперидирамная тележка состоит из: ¡ Основной приводной тележки с клещевым манипулятором (комлевой); ¡ Вспомогательной тележки (вершинной).

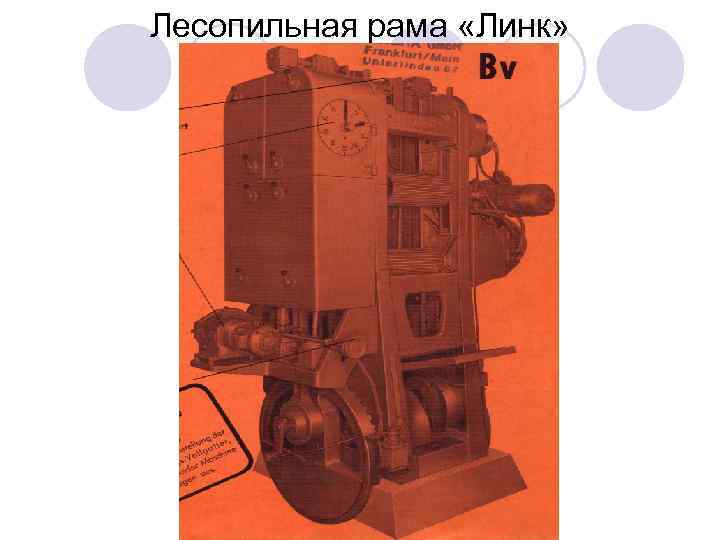

Лесопильная рама «Линк»

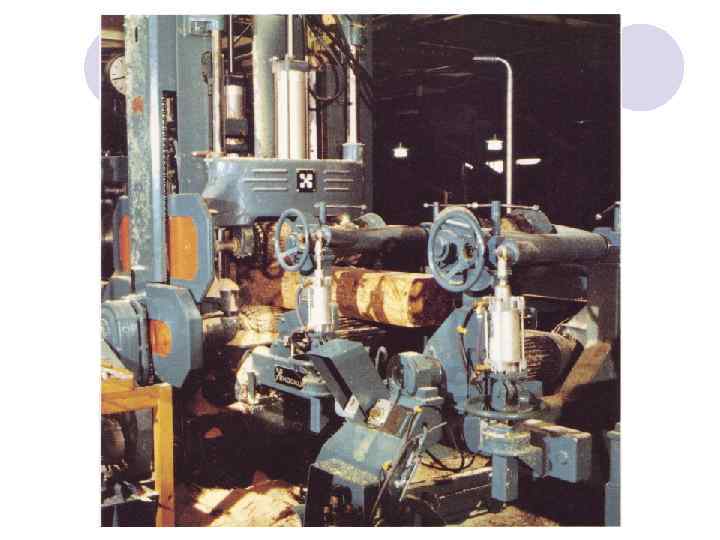

Дистанционная установка пил на размер «Линк»
