Оборудование общего назначения Лекция 7 u Обеспечивает

Оборудование общего назначения Лекция 7

u. Обеспечивает работу всего учебно технического комплекса. u. Может использоваться как при проведении эксперимента, так и разных форм занятий.

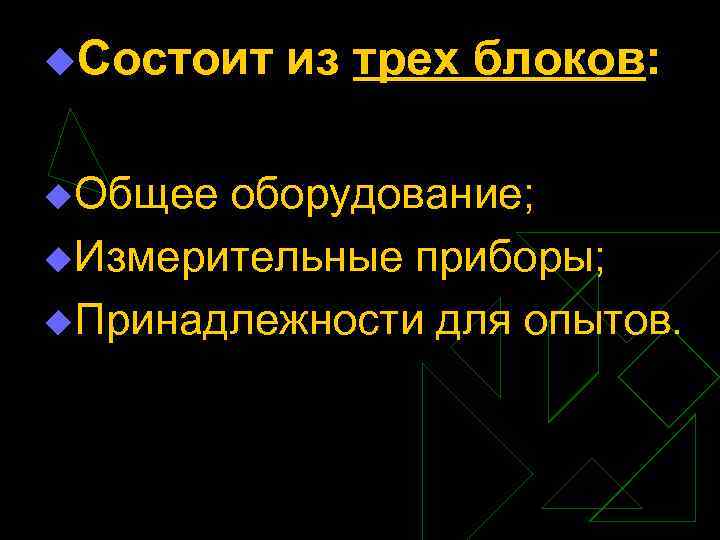

u. Состоит u. Общее из трех блоков: оборудование; u. Измерительные приборы; u. Принадлежности для опытов.

Блок «Общее оборудование» обеспечивает:

u 1. Электропитание переменным током рабочих мест учителя (220 В) и учащихся(42 В) щит;

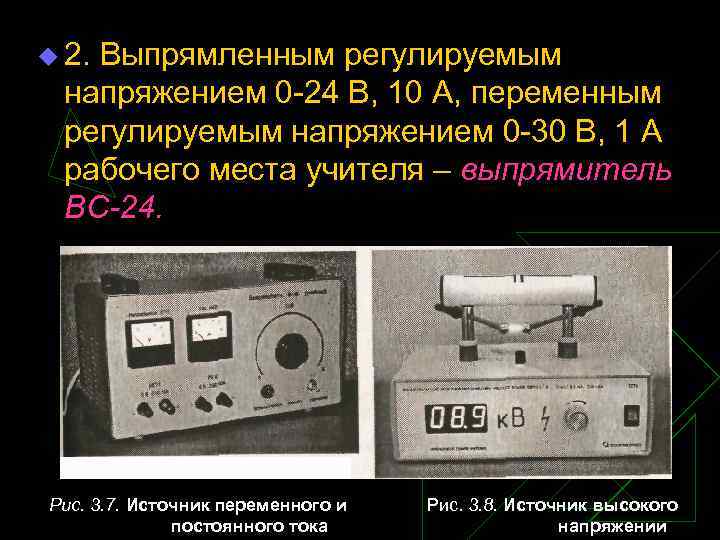

u 2. Выпрямленным регулируемым напряжением 0 24 В, 10 А, переменным регулируемым напряжением 0 30 В, 1 А рабочего места учителя – выпрямитель ВС-24. Рис. 3. 7. Источник переменного и постоянного тока Рис. 3. 8. Источник высокого напряжении

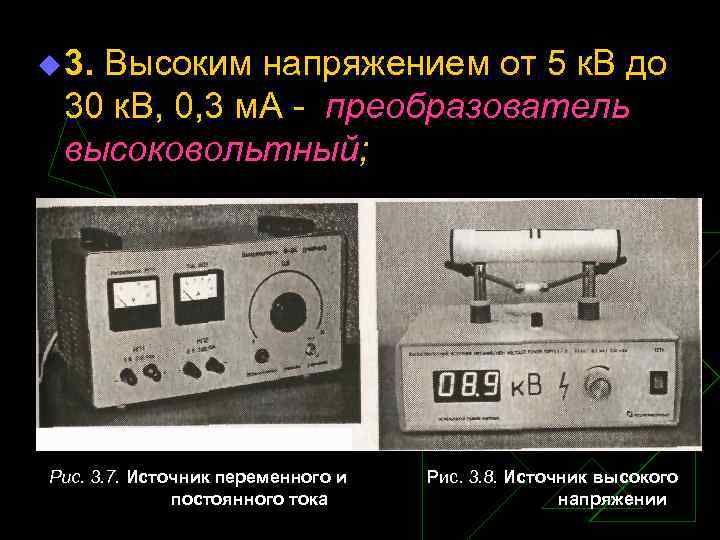

u 3. Высоким напряжением от 5 к. В до 30 к. В, 0, 3 м. А преобразователь высоковольтный; Рис. 3. 7. Источник переменного и постоянного тока Рис. 3. 8. Источник высокого напряжении

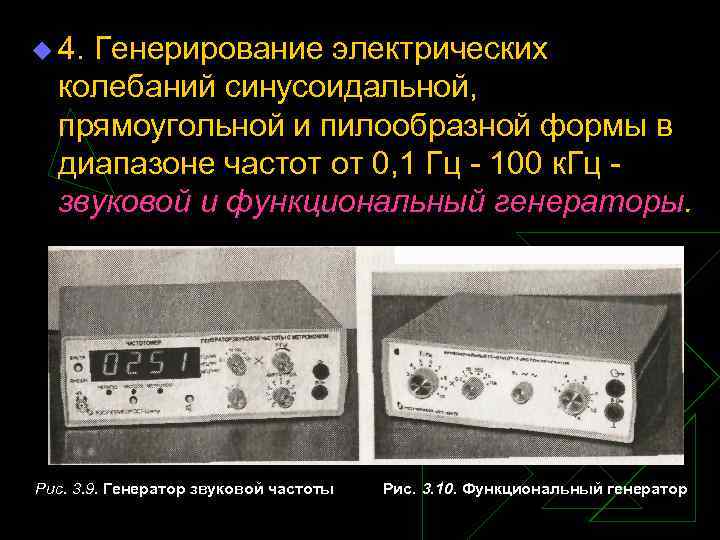

u 4. Генерирование электрических колебаний синусоидальной, прямоугольной и пилообразной формы в диапазоне частот от 0, 1 Гц 100 к. Гц звуковой и функциональный генераторы. Рис. 3. 9. Генератор звуковой частоты Рис. 3. 10. Функциональный генератор

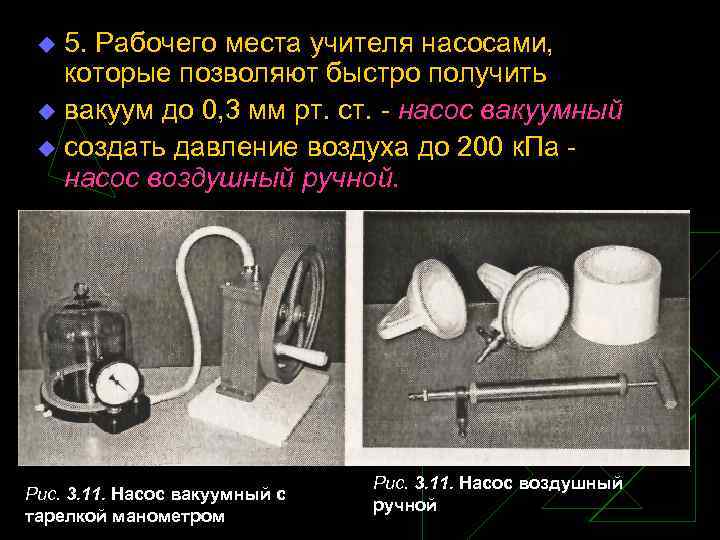

5. Рабочего места учителя насосами, которые позволяют быстро получить u вакуум до 0, 3 мм рт. ст. насос вакуумный u создать давление воздуха до 200 к. Па насос воздушный ручной. u Рис. 3. 11. Насос вакуумный с тарелкой манометром Рис. 3. 11. Насос воздушный ручной

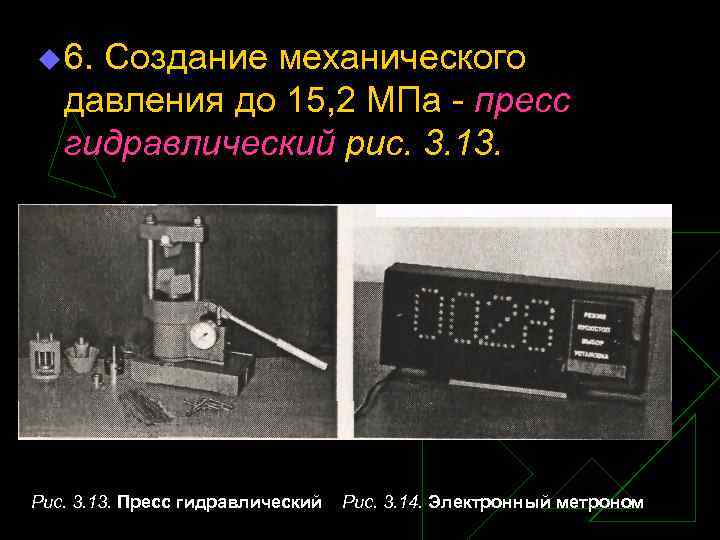

u 6. Создание механического давления до 15, 2 МПа пресс гидравлический рис. 3. 13. Рис. 3. 13. Пресс гидравлический Рис. 3. 14. Электронный метроном

Блок «Измерительные приборы» обеспечивает:

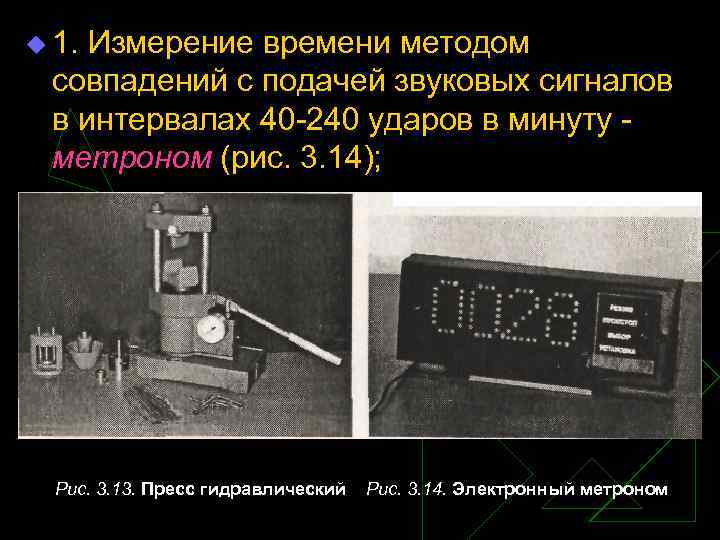

u 1. Измерение времени методом совпадений с подачей звуковых сигналов в интервалах 40 240 ударов в минуту метроном (рис. 3. 14); Рис. 3. 13. Пресс гидравлический Рис. 3. 14. Электронный метроном

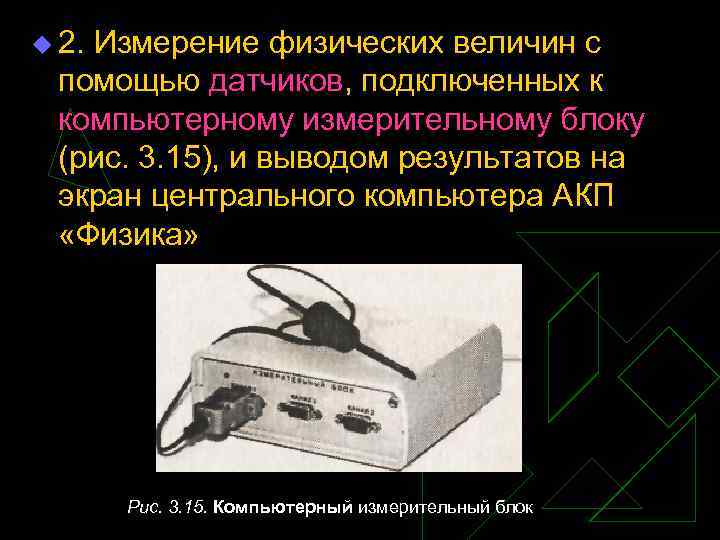

u 2. Измерение физических величин с помощью датчиков, подключенных к компьютерному измерительному блоку (рис. 3. 15), и выводом результатов на экран центрального компьютера АКП «Физика» Рис. 3. 15. Компьютерный измерительный блок

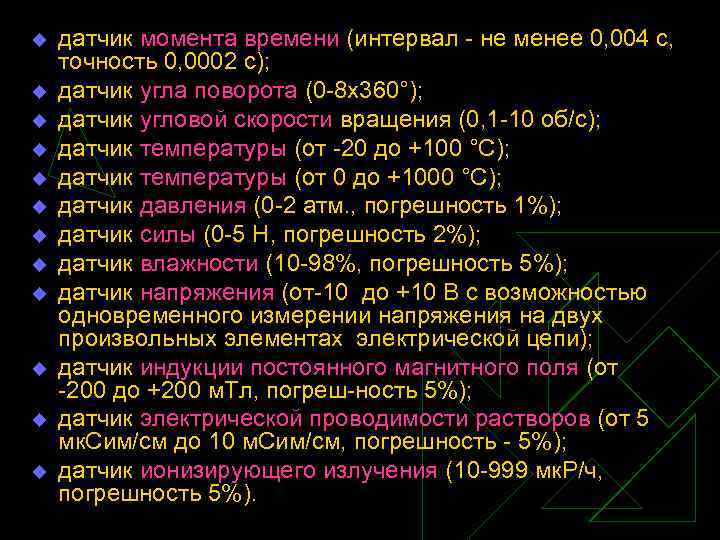

u u u датчик момента времени (интервал не менее 0, 004 с, точность 0, 0002 с); датчик угла поворота (0 8 x 360°); датчик угловой скорости вращения (0, 1 10 об/с); датчик температуры (от 20 до +100 °С); датчик температуры (от 0 до +1000 °С); датчик давления (0 2 атм. , погрешность 1%); датчик силы (0 5 Н, погрешность 2%); датчик влажности (10 98%, погрешность 5%); датчик напряжения (от 10 до +10 В с возможностью одновременного измерении напряжения на двух произвольных элементах электрической цепи); датчик индукции постоянного магнитного поля (от 200 до +200 м. Тл, погреш ность 5%); датчик электрической проводимости растворов (от 5 мк. Сим/см до 10 м. Сим/см, погрешность 5%); датчик ионизирующего излучения (10 999 мк. Р/ч, погрешность 5%).

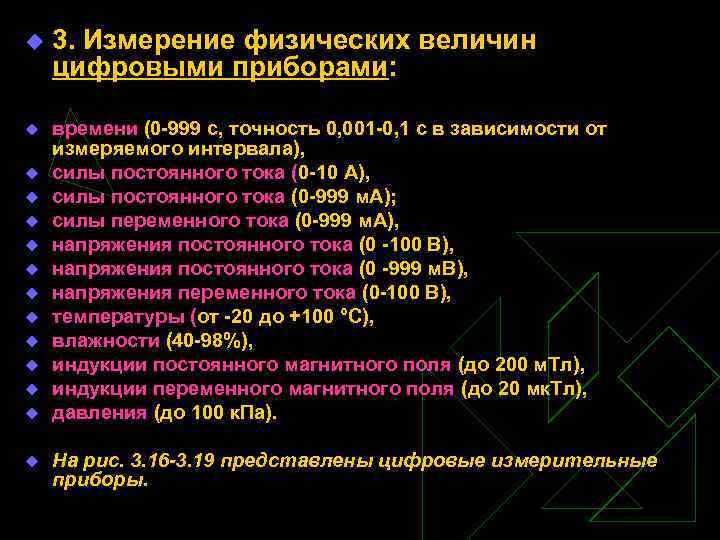

u u u u 3. Измерение физических величин цифровыми приборами: времени (0 -999 с, точность 0, 001 -0, 1 с в зависимости от измеряемого интервала), силы постоянного тока (0 -10 А), силы постоянного тока (0 -999 м. А); силы переменного тока (0 -999 м. А), напряжения постоянного тока (0 -100 В), напряжения постоянного тока (0 -999 м. В), напряжения переменного тока (0 -100 В), температуры (от -20 до +100 °С), влажности (40 -98%), индукции постоянного магнитного поля (до 200 м. Тл), индукции переменного магнитного поля (до 20 мк. Тл), давления (до 100 к. Па). На рис. 3. 16 -3. 19 представлены цифровые измерительные приборы.

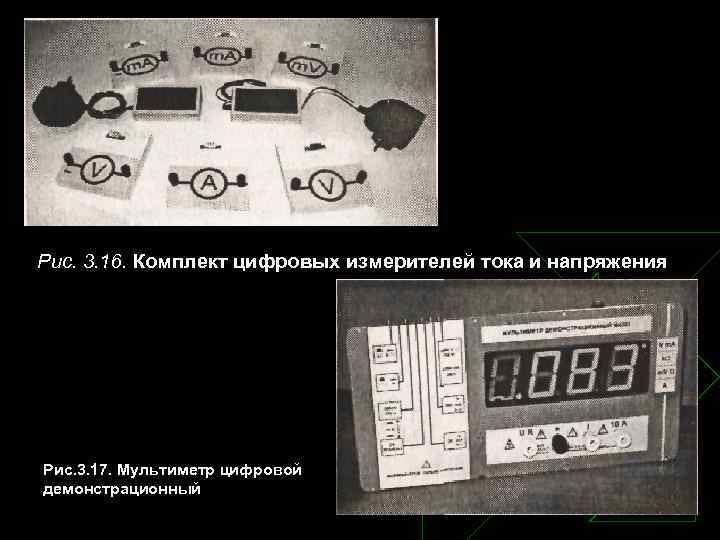

Рис. 3. 16. Комплект цифровых измерителей тока и напряжения Рис. 3. 17. Мультиметр цифровой демонстрационный

Рис. 3. 18. Прибор комбинированный

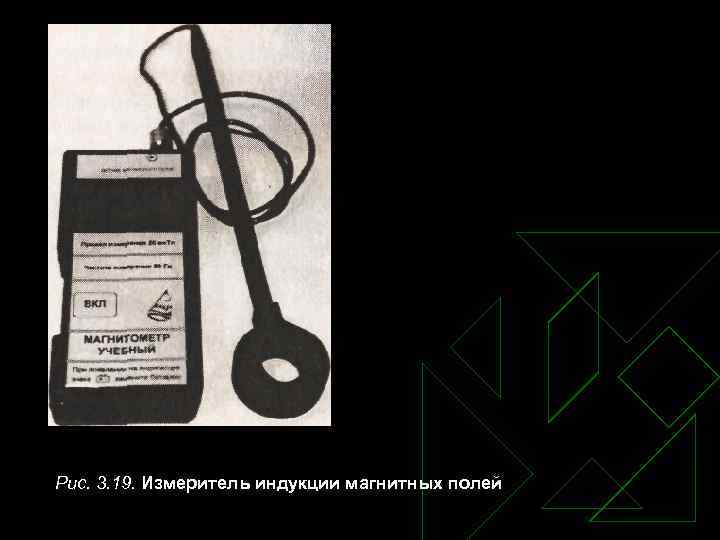

Рис. 3. 19. Измеритель индукции магнитных полей

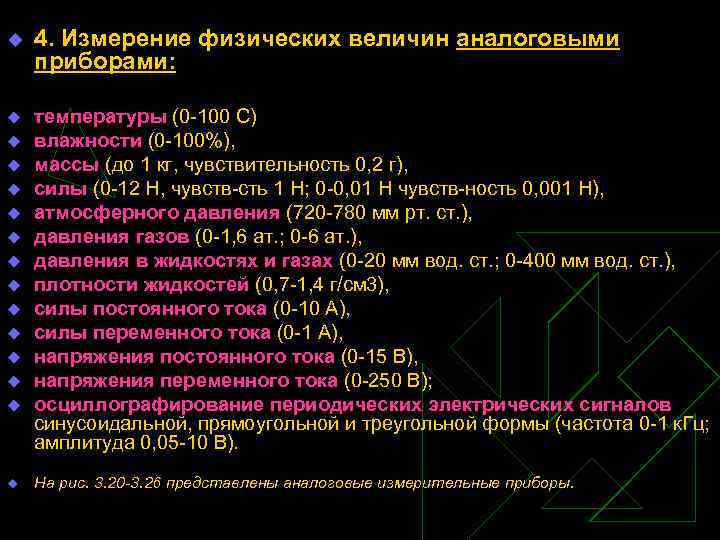

u 4. Измерение физических величин аналоговыми приборами: u температуры (0 100 С) влажности (0 100%), массы (до 1 кг, чувствительность 0, 2 г), силы (0 12 Н, чувств сть 1 Н; 0 0, 01 Н чувств ность 0, 001 Н), атмосферного давления (720 780 мм рт. ст. ), давления газов (0 1, 6 ат. ; 0 6 ат. ), давления в жидкостях и газах (0 20 мм вод. ст. ; 0 400 мм вод. ст. ), плотности жидкостей (0, 7 1, 4 г/см 3), силы постоянного тока (0 10 А), силы переменного тока (0 1 А), напряжения постоянного тока (0 15 В), напряжения переменного тока (0 250 В); осциллографирование периодических электрических сигналов синусоидальной, прямоугольной и треугольной формы (частота 0 1 к. Гц; амплитуда 0, 05 10 В). u u u u На рис. 3. 20 -3. 26 представлены аналоговые измерительные приборы.

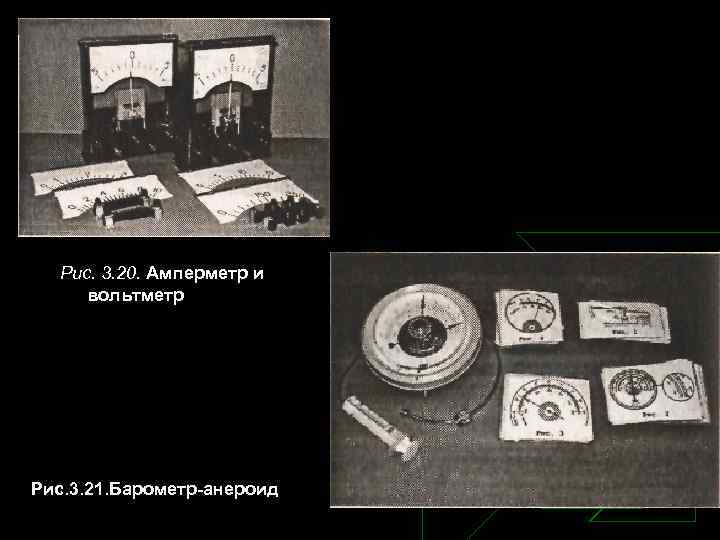

Рис. 3. 20. Амперметр и вольтметр Рис. 3. 21. Барометр-анероид

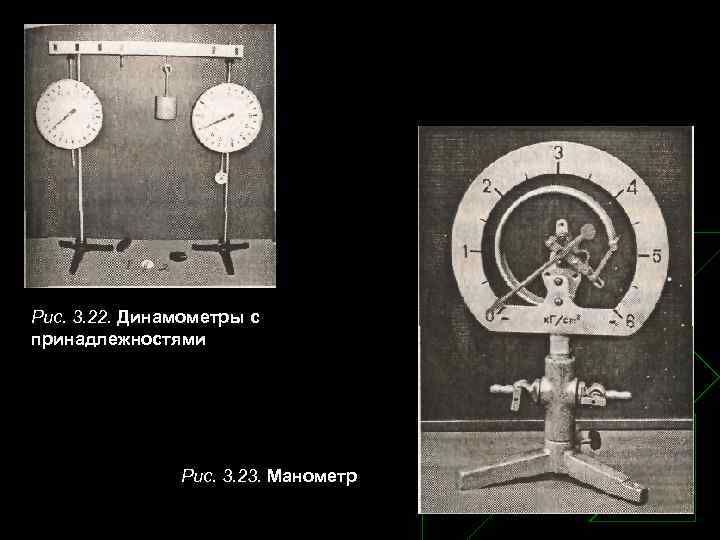

Рис. 3. 22. Динамометры с принадлежностями Рис. 3. 23. Манометр

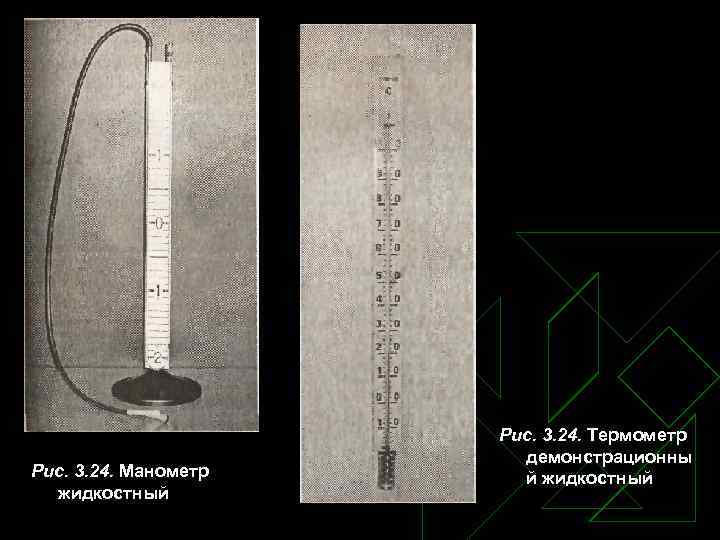

Рис. 3. 24. Манометр жидкостный Рис. 3. 24. Термометр демонстрационны й жидкостный

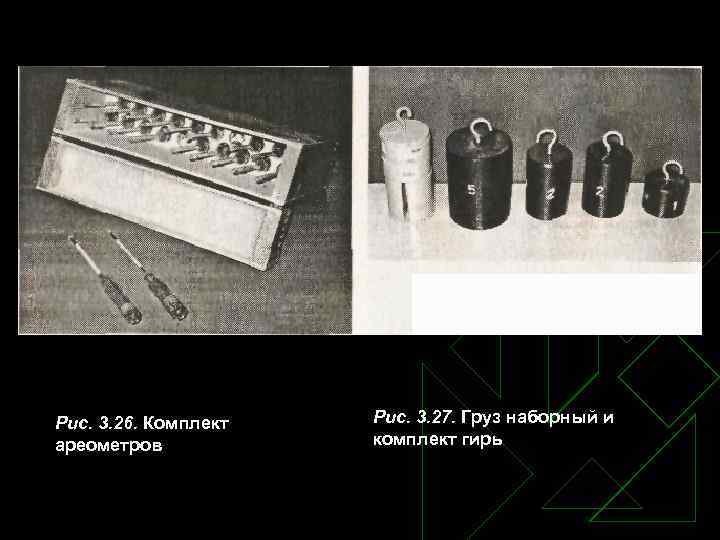

Рис. 3. 26. Комплект ареометров Рис. 3. 27. Груз наборный и комплект гирь

Блок «Принадлежности для опытов»

u. Снабжен комплектом принадлежностей для реализации демонстрационных опытов:

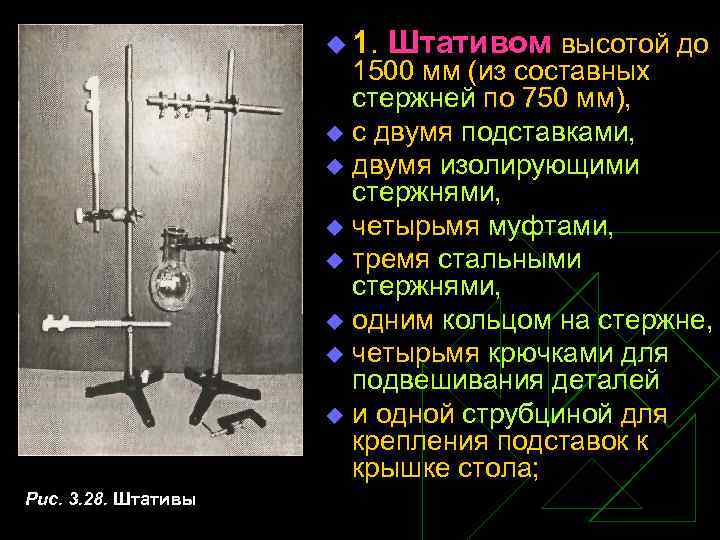

u 1. Штативом высотой до 1500 мм (из составных стержней по 750 мм), u с двумя подставками, u двумя изолирующими стержнями, u четырьмя муфтами, u тремя стальными стержнями, u одним кольцом на стержне, u четырьмя крючками для подвешивания деталей u и одной струбциной для крепления подставок к крышке стола; Рис. 3. 28. Штативы

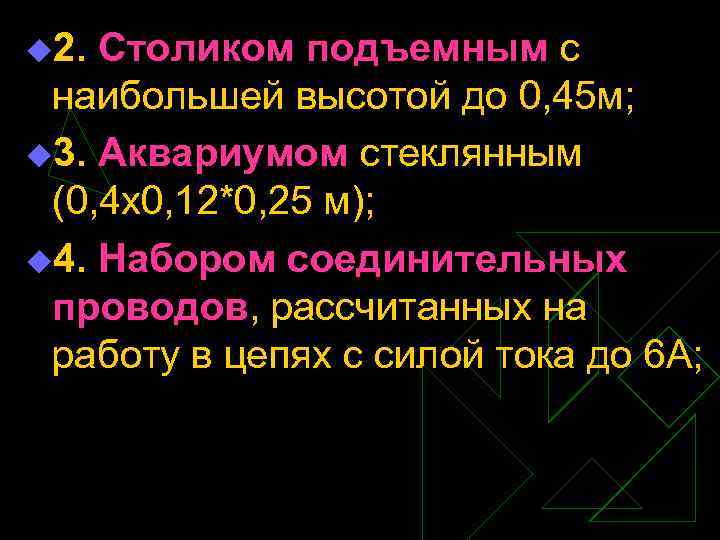

u 2. Столиком подъемным с наибольшей высотой до 0, 45 м; u 3. Аквариумом стеклянным (0, 4 x 0, 12*0, 25 м); u 4. Набором соединительных проводов, рассчитанных на работу в цепях с силой тока до 6 А;

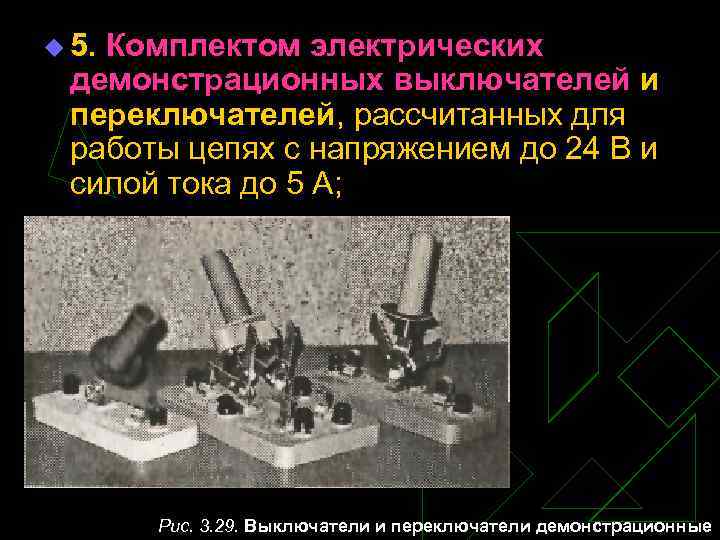

u 5. Комплектом электрических демонстрационных выключателей и переключателей, рассчитанных для работы цепях с напряжением до 24 В и силой тока до 5 А; Рис. 3. 29. Выключатели и переключатели демонстрационные

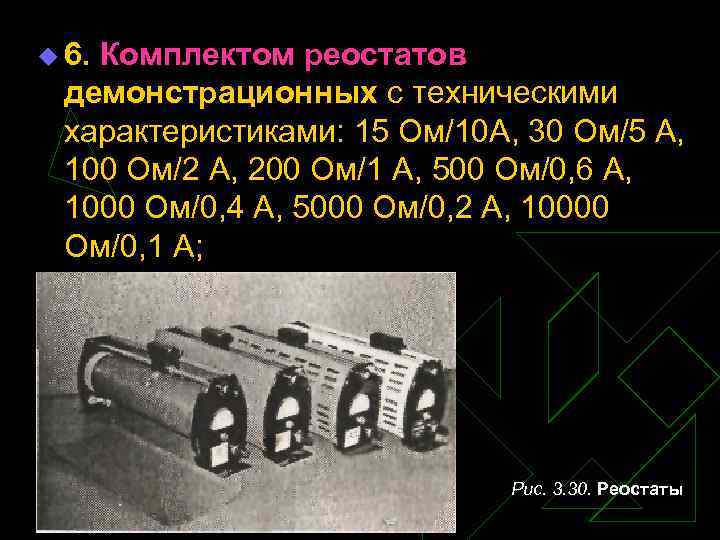

u 6. Комплектом реостатов демонстрационных с техническими характеристиками: 15 Ом/10 А, 30 Ом/5 А, 100 Ом/2 А, 200 Ом/1 А, 500 Ом/0, 6 А, 1000 Ом/0, 4 А, 5000 Ом/0, 2 А, 10000 Ом/0, 1 А; Рис. 3. 30. Реостаты

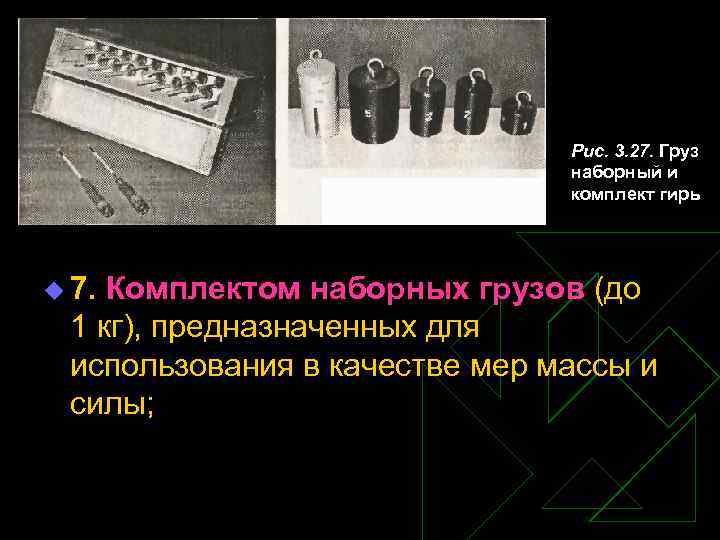

Рис. 3. 27. Груз наборный и комплект гирь u 7. Комплектом наборных грузов (до 1 кг), предназначенных для использования в качестве мер массы и силы;

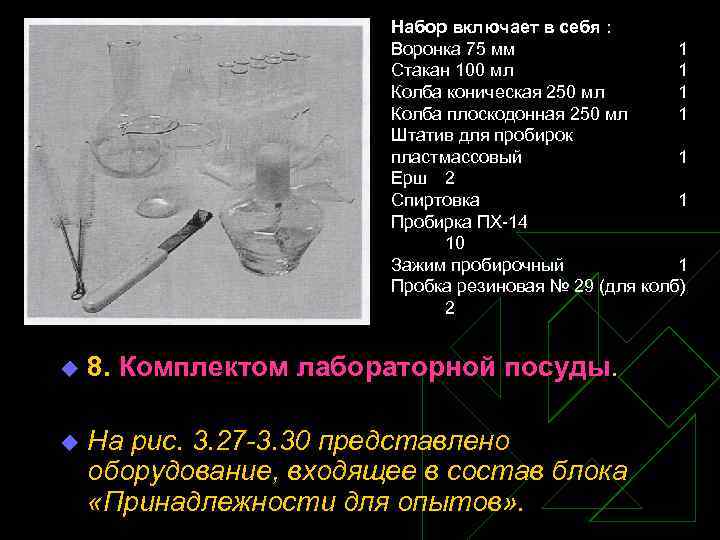

Набор включает в себя : Воронка 75 мм 1 Стакан 100 мл 1 Колба коническая 250 мл 1 Колба плоскодонная 250 мл 1 Штатив для пробирок пластмассовый 1 Ерш 2 Спиртовка 1 Пробирка ПХ 14 10 Зажим пробирочный 1 Пробка резиновая № 29 (для колб) 2 u 8. Комплектом лабораторной посуды. u На рис. 3. 27 -3. 30 представлено оборудование, входящее в состав блока «Принадлежности для опытов» .
