ОБОРУДОВАНИЕ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ПРОИЗВОДСТВА Основное оборудование 1. Машины цепного однониточного стежка (скорняжные машины) На отечественном рынке представлены двумя типами. Это серия 141 и серия 72 (фирмы STROBEL и BONIS ). Класс 141 -50 Для меха с тонкой кожевой тканью. Класс 141 -40 Как и машина класса 141 -50, но со специальными дисками для работы на мехе в роспуск. Класс 141 -30 Как и машина класса 141 -40, но служат для пришивания обшивки и канта в меховых пальто и для сшивания пластин с толстой кожевой тканью. Цепной стежок —часть ниточной строчки между двумя проколами иглы, полученная с помощью петлителя. Переплетение нитей происходит на одной стороне сшиваемых материалов; вид строчки на лицевой и нижней стороне различен.

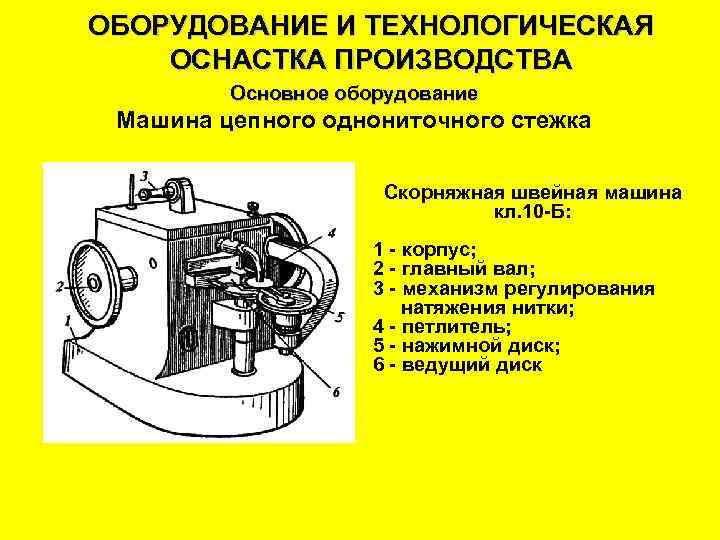

ОБОРУДОВАНИЕ И ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ПРОИЗВОДСТВА Основное оборудование Машина цепного однониточного стежка Скорняжная швейная машина кл. 10 -Б: 1 - корпус; 2 - главный вал; 3 - механизм регулирования натяжения нитки; 4 - петлитель; 5 - нажимной диск; 6 - ведущий диск
ОБОРУДОВАНИЕ 2. Машины челночного стежка 1022 кл. Для стачивания швов подкладки, притачивание подкладки к меховому верху. 1022 М кл. Для изготовления изделий из натуральной кожи 1022 -А кл. и 23 -АМ кл. Для изготовления изделий из овчины. Машины потайного стежка для соединения укрепляющей прокладки с кожевой тканью меха. Челночный стежок—часть ниточной строчки между двумя проколами иглы, полученная с помощью челнока. Переплетение ниток происходит в середине материала; вид строчки на лицевой и нижней стороне одинаков.

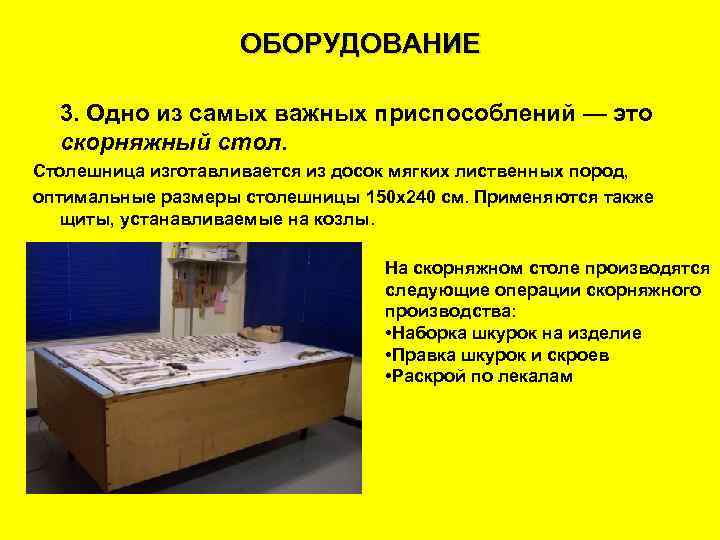

ОБОРУДОВАНИЕ 3. Одно из самых важных приспособлений — это скорняжный стол. Столешница изготавливается из досок мягких лиственных пород, оптимальные размеры столешницы 150 х240 см. Применяются также щиты, устанавливаемые на козлы. На скорняжном столе производятся следующие операции скорняжного производства: • Наборка шкурок на изделие • Правка шкурок и скроев • Раскрой по лекалам
СКОРНЯЖНЫЕ СТОЛЫ Для улучшения процесса наборки шкурок на изделие устанавливают поворотный механизм столешницы скорняжного стола и дополнительную подсветку. Это удобное приспособление служит для подвешивания и направления ленты, значительно облегчая выполнение операции по ее пришиванию. Электрический скорняжный правильный стол фирмы TSOP (Греция) позволяет после правки осуществлять сушку скроев (один скрой просушивается за 30 мин). Высота стола 90 -95 см Длина 200 -250 см Ширина 148 см Установлены 2 вентилятора для циркуляции воздуха в нагревательной камере.

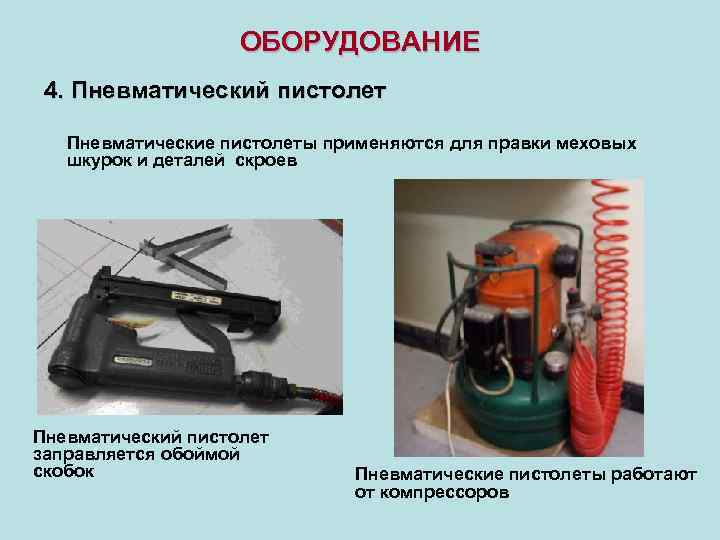

ОБОРУДОВАНИЕ 4. Пневматический пистолет Пневматические пистолеты применяются для правки меховых шкурок и деталей скроев Пневматический пистолет заправляется обоймой скобок Пневматические пистолеты работают от компрессоров
ОБОРУДОВАНИЕ 5. Сушильные камеры Предназначены для интенсификации процесса сушки меховых скроев Сушильные машины оснащены циркуляцией горячего воздуха, датчиками температуры, автоматической корректировкой и контролем процесса сушки. Сушильные машины производятся разных размеров, вмещающие от 5 до 10 и более скроев. 6. Машина электронная ИМО-1250 -М Предназначена для измерения площади меховых овчин Технические характеристики: Производительность при средней площади овчины 60 дм 2, не менее (овчин на час) 500 Диапазон измерения, дм 2 , 30 - 150 Рабочее прохождение машины, мм, 1250 ± 5 Скорость транспортирования, м/с, 0, 6 ± 0, 1 Дискретность, дм 2 , 1 Габаритные размеры, мм -длина- 1730 ± 10 -ширина-1460 ± 10 -высота 1550 ± 10 Масса, кг, 660
ОБОРУДОВАНИЕ 7. Оборудование для раскроя подкладочных и прокладочных материалов Автоматическая отрезная линейка ST -360 A Aurora в комплекте с ручной концевой прижимной линейкой и с размотчиком рулона. Назначение—создание настила для последующего раскроя материалов по лекалам. 8. Электрические раскройные ножи

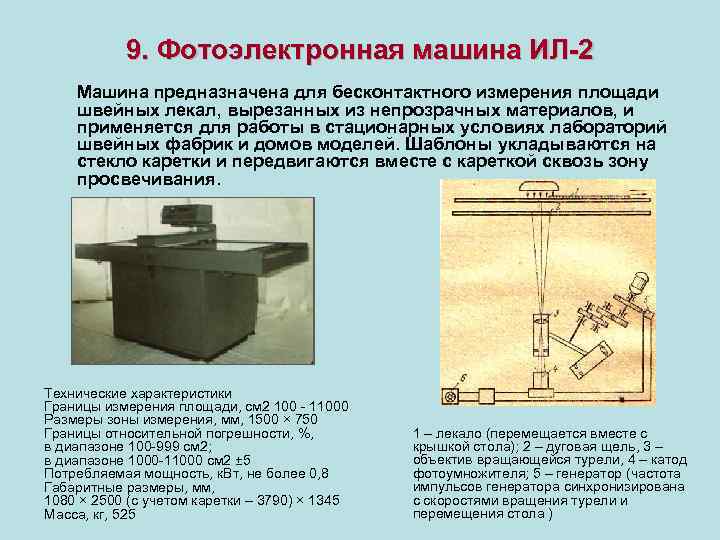

9. Фотоэлектронная машина ИЛ-2 Машина предназначена для бесконтактного измерения площади швейных лекал, вырезанных из непрозрачных материалов, и применяется для работы в стационарных условиях лабораторий швейных фабрик и домов моделей. Шаблоны укладываются на стекло каретки и передвигаются вместе с кареткой сквозь зону просвечивания. Технические характеристики Границы измерения площади, см 2 100 - 11000 Размеры зоны измерения, мм, 1500 × 750 Границы относительной погрешности, %, в диапазоне 100 -999 см 2; в диапазоне 1000 -11000 см 2 ± 5 Потребляемая мощность, к. Вт, не более 0, 8 Габаритные размеры, мм, 1080 × 2500 (с учетом каретки – 3790) × 1345 Масса, кг, 525 1 – лекало (перемещается вместе с крышкой стола); 2 – дуговая щель, 3 – объектив вращающейся турели, 4 – катод фотоумножителя; 5 – генератор (частота импульсов генератора синхронизирована с скоростями вращения турели и перемещения стола )
ОБОРУДОВАНИЕ 10. Откатной барабан Назначение: Ø Механическое смягчение кожевой ткани и швов скроя после правки Ø Чистка меха Ø Химическая обработка меховых изделий (придание блеска, антистатическая обработка) В барабан загружается скрой с опилками (древесина твердых лиственных пород), резиновые шарики. Химические вещества могут наноситься на кожевую ткань или волосяной покров, а также добавляться в опилки. Сетчатые стенки служат для удаления опилок в выдвижной пылесборник Барабаны могут иметь систему абсорбции (полая ось)
ОБОРУДОВАНИЕ 11. Машина для роспуска Предназначена для роспуска мехового полотна различных типов. Предусмотрены различные варианты регулировки ширины нареза от 2, 8 до 10 и более мм. 12. Гладильная машина для глажения и полировки меха В процессе глажения волосяной покров подвергается интенсивному термическому и механическому воздействиям, в результате которых он выпрямляется, приобретает блеск и рассыпчатость. Основным рабочим органом машины является гладильный цилиндр, на наружной поверхности которого имеются пазы спиральной формы. Глажению подвергаются как шкурки, так и скрои
ОБОРУДОВАНИЕ ДЛЯ ГЛАЖЕНИЯ И ПРЕССОВАНИЯ 13. Прессы применяют для : 13. Прессы применяют для Ø Ø Расправки швов на меховом верхе Склеивания деталей мехового верха с укрепляющей прокладкой Прессования бортов и низа изделий Глажения подкладки Прессы имеют паровой или электрический нагрев подушек. Температура нагрева для меха — 65 -70 о. С Давление— 0, 15 -1, 5 кгс/см 2 Время прессования— 10 -30 с Для тех же целей используются утюги

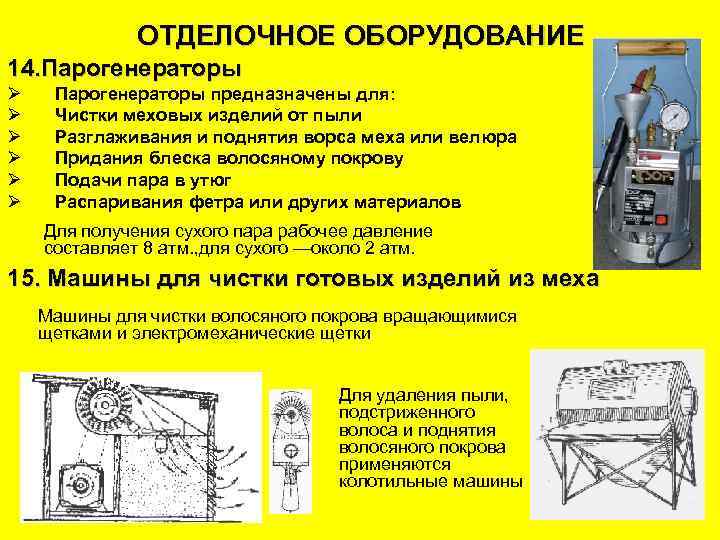

ОТДЕЛОЧНОЕ ОБОРУДОВАНИЕ 14. Парогенераторы Ø Ø Ø Парогенераторы предназначены для: Чистки меховых изделий от пыли Разглаживания и поднятия ворса меха или велюра Придания блеска волосяному покрову Подачи пара в утюг Распаривания фетра или других материалов Для получения сухого пара рабочее давление составляет 8 атм. , для сухого —около 2 атм. 15. Машины для чистки готовых изделий из меха Машины для чистки волосяного покрова вращающимися щетками и электромеханические щетки Для удаления пыли, подстриженного волоса и поднятия волосяного покрова применяются колотильные машины

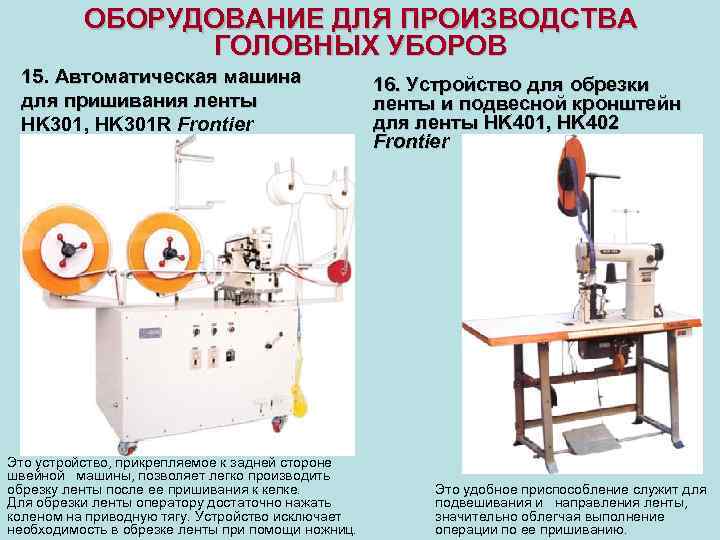

ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ГОЛОВНЫХ УБОРОВ 15. Автоматическая машина для пришивания ленты HK 301, HK 301 R Frontier Это устройство, прикрепляемое к задней стороне швейной машины, позволяет легко производить обрезку ленты после ее пришивания к кепке. Для обрезки ленты оператору достаточно нажать коленом на приводную тягу. Устройство исключает необходимость в обрезке ленты при помощи ножниц. 16. Устройство для обрезки ленты и подвесной кронштейн для ленты HK 401, HK 402 Frontier Это удобное приспособление служит для подвешивания и направления ленты, значительно облегчая выполнение операции по ее пришиванию.
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА К технологической оснастке скорняка-раскройщика относят различные инструменты и приспособления Ножи Скорняжные ножи со сменными лезвиями Ножи для кожи

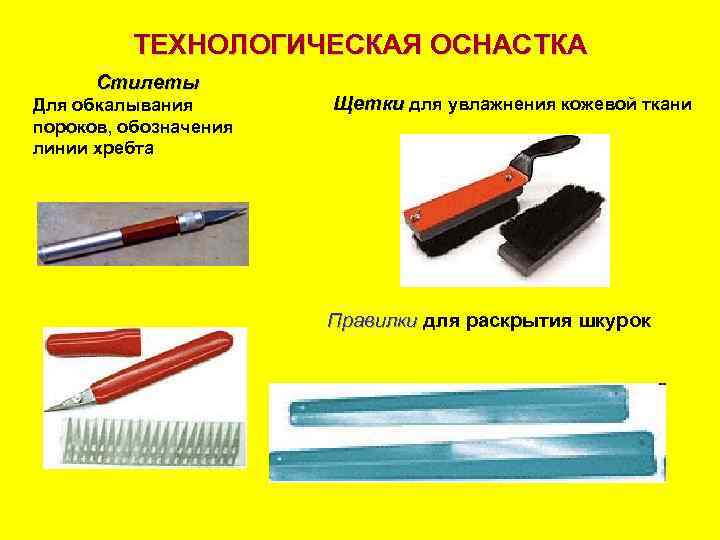

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Стилеты Для обкалывания пороков, обозначения линии хребта Щетки для увлажнения кожевой ткани Правилки для раскрытия шкурок Правилки

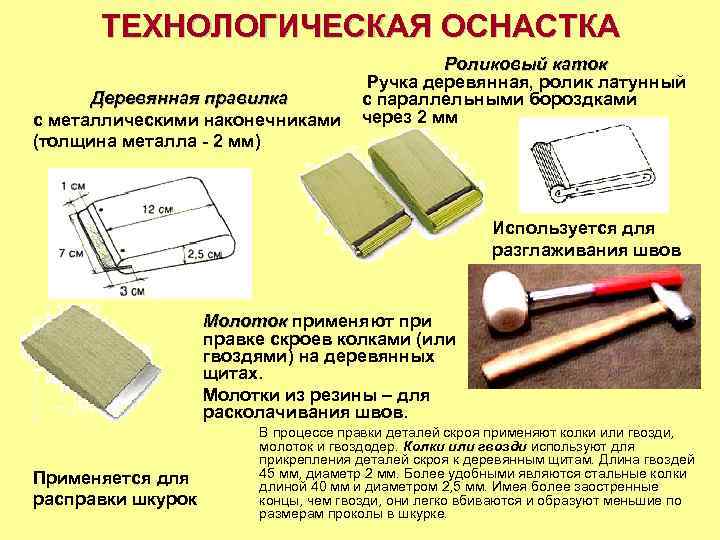

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Роликовый каток Ручка деревянная, ролик латунный Деревянная правилка с параллельными бороздками с металлическими наконечниками через 2 мм (толщина металла - 2 мм) Используется для разглаживания швов Молоток применяют при правке скроев колками (или гвоздями) на деревянных щитах. Молотки из резины – для расколачивания швов. Применяется для расправки шкурок В процессе правки деталей скроя применяют колки или гвозди, молоток и гвоздодер. Колки или гвозди используют для прикрепления деталей скроя к деревянным щитам. Длина гвоздей 45 мм, диаметр 2 мм. Более удобными являются стальные колки длиной 40 мм и диаметром 2, 5 мм. Имея более заостренные концы, чем гвозди, они легко вбиваются и образуют меньшие по размерам проколы в шкурке.

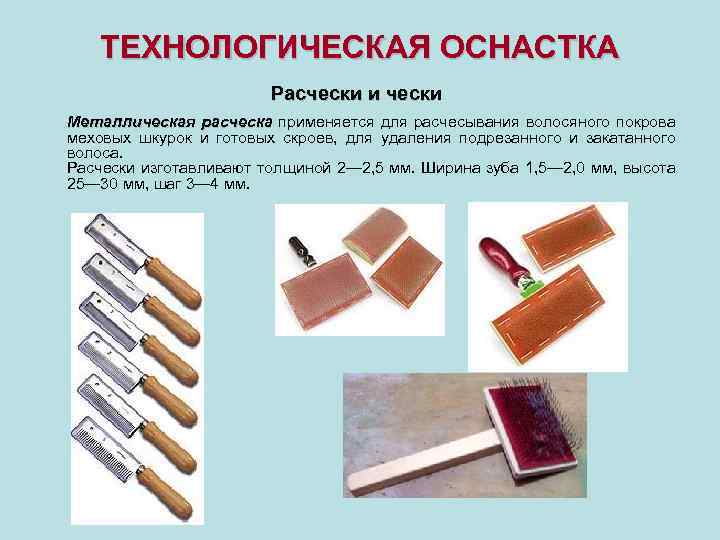

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Расчески и чески Металлическая расческа применяется для расчесывания волосяного покрова расческа меховых шкурок и готовых скроев, для удаления подрезанного и закатанного волоса. Расчески изготавливают толщиной 2— 2, 5 мм. Ширина зуба 1, 5— 2, 0 мм, высота 25— 30 мм, шаг 3— 4 мм.
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Степлеры Скободеры
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Жировые карандаши и ручки Цветной мел Восковые мелки

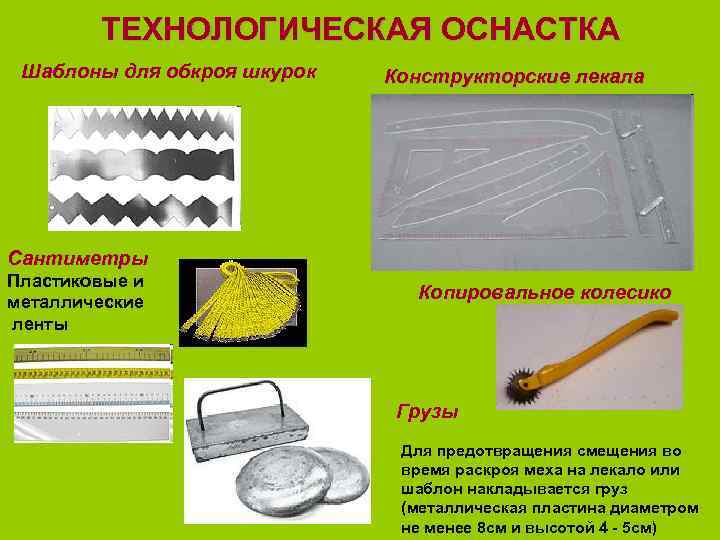

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Шаблоны для обкроя шкурок Конструкторские лекала Сантиметры Пластиковые и металлические ленты Копировальное колесико Грузы Для предотвращения смещения во время раскроя меха на лекало или шаблон накладывается груз (металлическая пластина диаметром не менее 8 см и высотой 4 - 5 см)
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Зигзаг Наперстки Напёрстки применяют двух видов: с донышком надеваются на средний палец (для шитья шкурок с тонкой кожевой тканью), без донышка - на указательный (для шитья толстой кожевой ткани). Ножницы Портновские Ножницы используют для подрезания неровных краев при сшивании деталей меховых скроев. Номера ножниц 5, 6 и 7. Распарыватель Для подрезания ниток
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Машинка для стрижки меха Профессиональный утюг Применяется для удаления волосяного покрова на припусках, для уравнивания высоты волосяного покрова Прессы для вставления заклепок и кнопок Машинка для изготовления полос из кожи
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Пинцет изготавливают из стали Пинцет толщиной 1 мм. Применяют его для заправки волоса внутрь сшиваемых деталей. Булавки используют для скалывания деталей, при уточнении конструктивных линий во время примерки. Длина булавок — 3 -4 см. Иглы для машинных и ручных работ Иглы

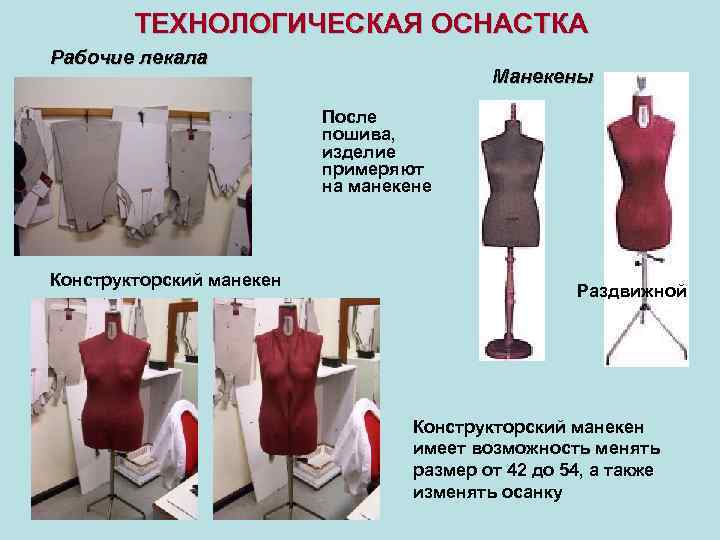

ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Рабочие лекала Манекены После пошива, изделие примеряют на манекене Конструкторский манекен Раздвижной Конструкторский манекен имеет возможность менять размер от 42 до 54, а также изменять осанку
ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА Пробойники для кожи Формы для головных уборов и болванки
