Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 1 ДАЛЕЕ

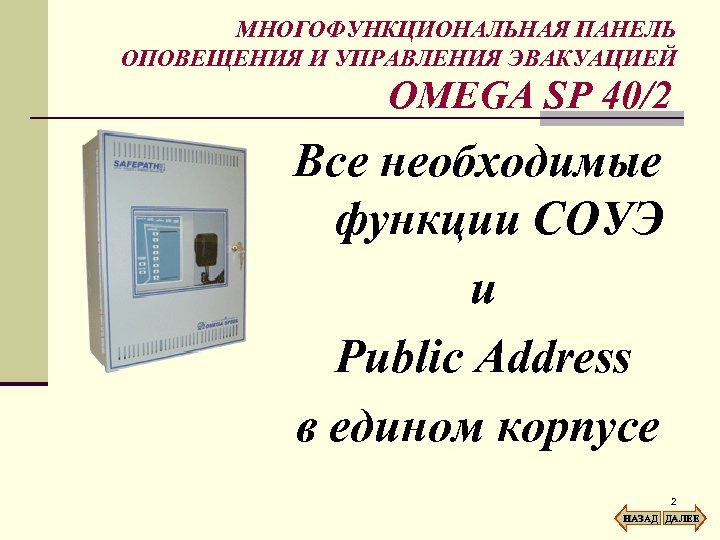

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Все необходимые функции СОУЭ и Public Address в едином корпусе 2 НАЗАД ДАЛЕЕ

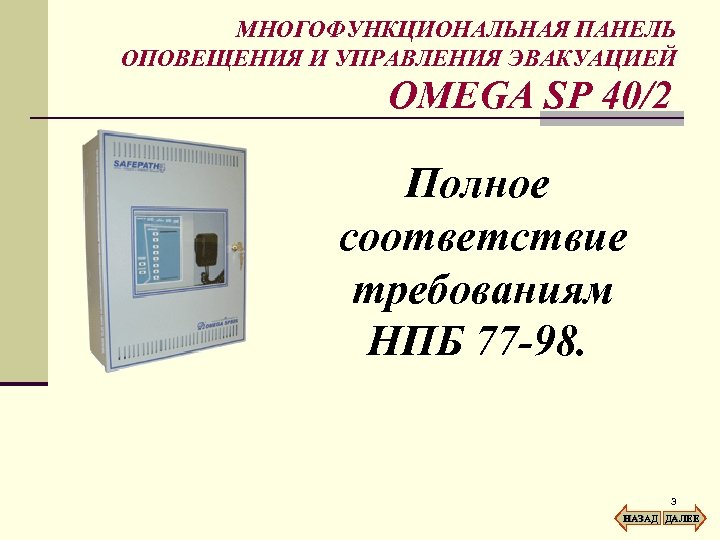

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Полное соответствие требованиям НПБ 77 -98. 3 НАЗАД ДАЛЕЕ

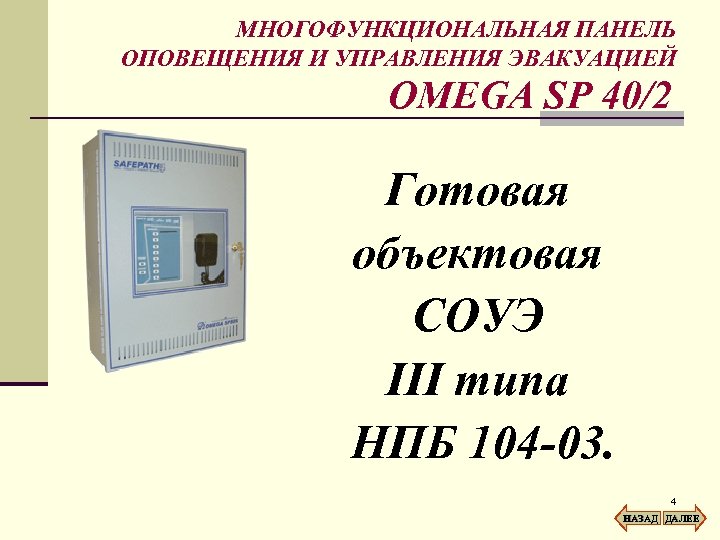

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Готовая объектовая СОУЭ III типа НПБ 104 -03. 4 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Интегрируется в многозонную СОУЭ IV и V типа НПБ 104 -03. 5 НАЗАД ДАЛЕЕ

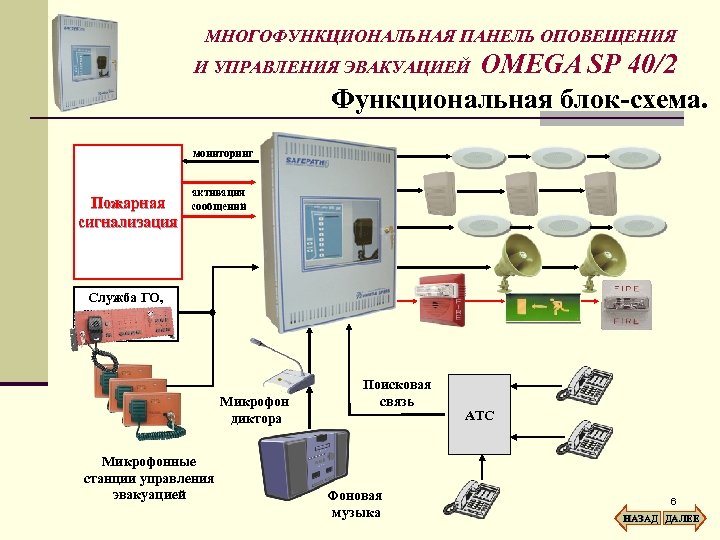

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ OMEGA SP 40/2 Функциональная блок-схема. И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ мониторинг Пожарная сигнализация Речевое оповещение активация сообщений Служба ГО, Центральная станция SP 4 -S Световое и/или звуковое оповещение Микрофон диктора Микрофонные станции управления эвакуацией Поисковая связь Фоновая музыка АТС 6 НАЗАД ДАЛЕЕ

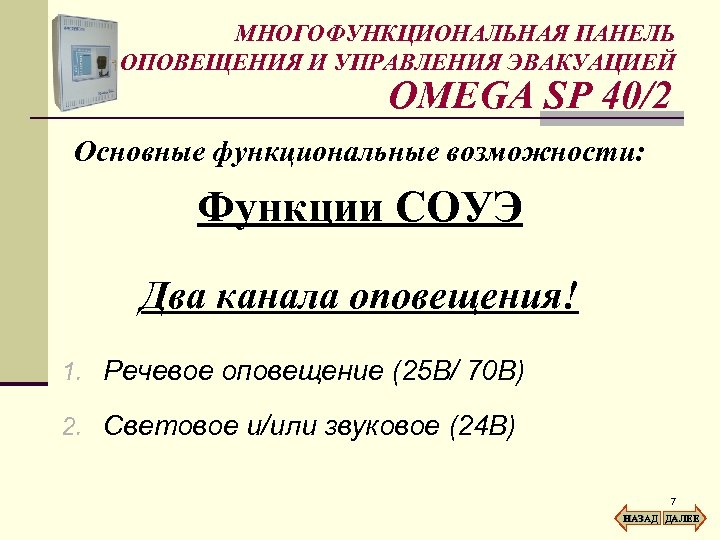

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции СОУЭ Два канала оповещения! 1. Речевое оповещение (25 В/ 70 В) 2. Световое и/или звуковое (24 В) 7 НАЗАД ДАЛЕЕ

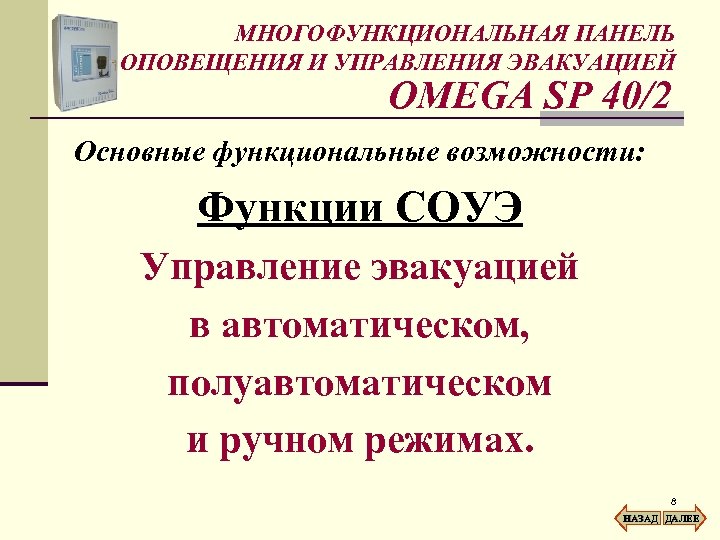

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции СОУЭ Управление эвакуацией в автоматическом, полуавтоматическом и ручном режимах. 8 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции СОУЭ n Встроенный контролируемый ручной микрофон для подачи "живых" сообщений. n Встроенный контролируемый цифровой модуль записи, хранения и воспроизведения записанных сообщений. Восемь сообщений общей длительностью до 240 секунд. Специализированный приоритетный управляемый вход для сопряжения панели с системой оповещения Гражданской обороны или с другими периферийными устройствами (центральным пультом управления SP 4 S, выносными микрофонными станциями SPRM и т. д. ) n 9 НАЗАД ДАЛЕЕ

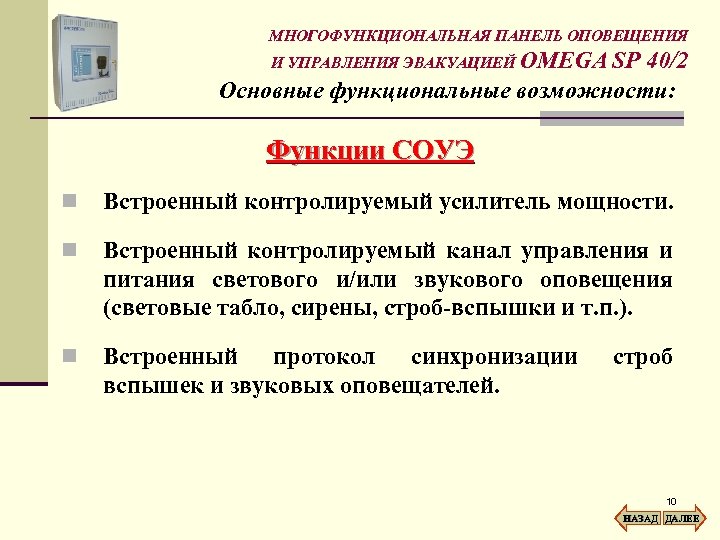

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции СОУЭ n Встроенный контролируемый усилитель мощности. n Встроенный контролируемый канал управления и питания светового и/или звукового оповещения (световые табло, сирены, строб-вспышки и т. п. ). n Встроенный протокол синхронизации вспышек и звуковых оповещателей. строб 10 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции СОУЭ n Встроенный контролируемый блок питания. бесперебойный n Встроенное контролируемое зарядное устройство для АКБ. n Встроенные функции автоматического контроля и диагностики системы. n Многоуровневый приоритет входных сигналов. n Дополнительные модули для расширения функциональных и мощностных характеристик. 11 НАЗАД ДАЛЕЕ

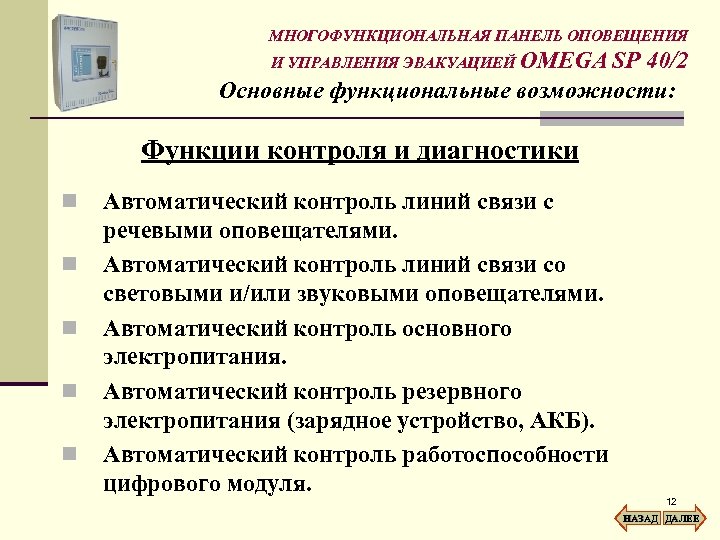

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции контроля и диагностики n n n Автоматический контроль линий связи с речевыми оповещателями. Автоматический контроль линий связи со световыми и/или звуковыми оповещателями. Автоматический контроль основного электропитания. Автоматический контроль резервного электропитания (зарядное устройство, АКБ). Автоматический контроль работоспособности цифрового модуля. 12 НАЗАД ДАЛЕЕ

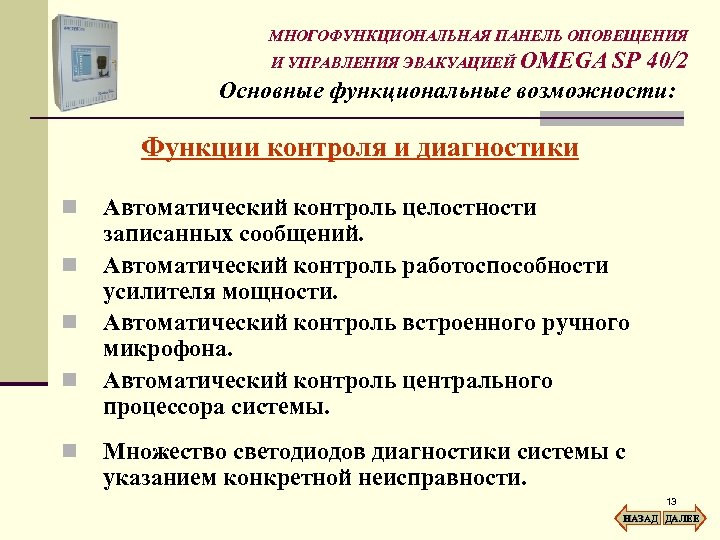

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции контроля и диагностики n n n Автоматический контроль целостности записанных сообщений. Автоматический контроль работоспособности усилителя мощности. Автоматический контроль встроенного ручного микрофона. Автоматический контроль центрального процессора системы. Множество светодиодов диагностики системы с указанием конкретной неисправности. 13 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции контроля и диагностики n Общее реле «неисправность в системе» с перекидными контактами. n Общее реле «активация системы» с перекидными контактами. n Общее реле «отсутствие сетевого питания» с перекидными контактами. n Встроенный зуммер «неисправность в системе» с функцией переустановки. 14 НАЗАД ДАЛЕЕ

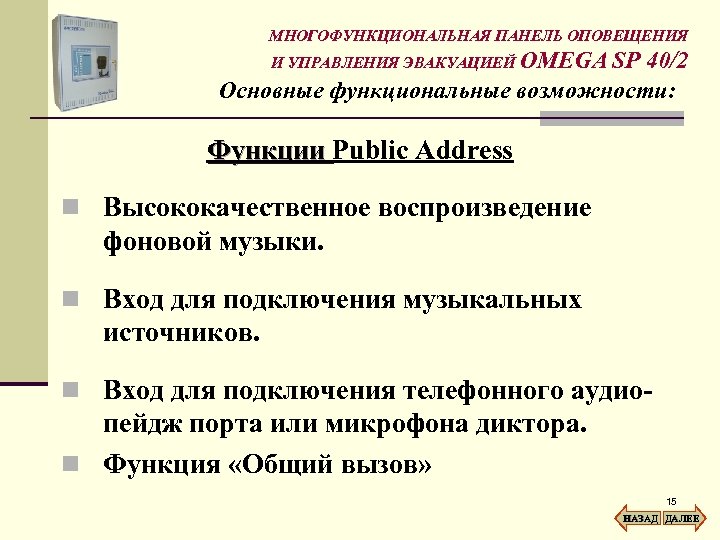

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции Public Address n Высококачественное воспроизведение фоновой музыки. n Вход для подключения музыкальных источников. n Вход для подключения телефонного аудио- пейдж порта или микрофона диктора. n Функция «Общий вызов» 15 НАЗАД ДАЛЕЕ

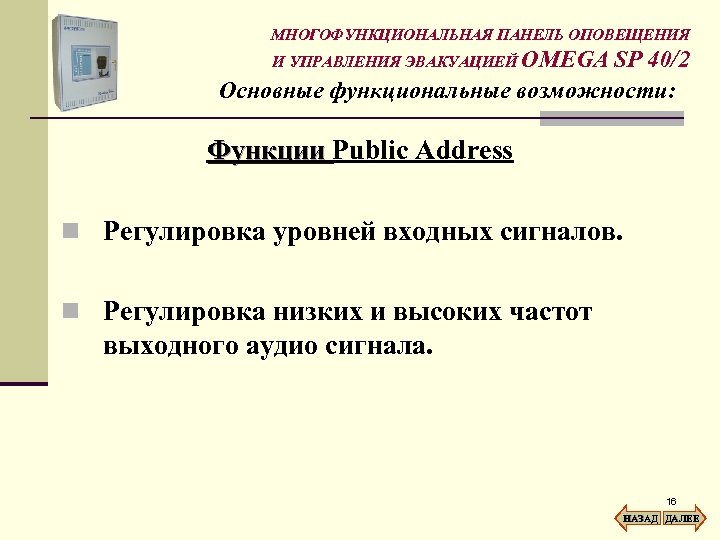

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные функциональные возможности: Функции Public Address n Регулировка уровней входных сигналов. n Регулировка низких и высоких частот выходного аудио сигнала. 16 НАЗАД ДАЛЕЕ

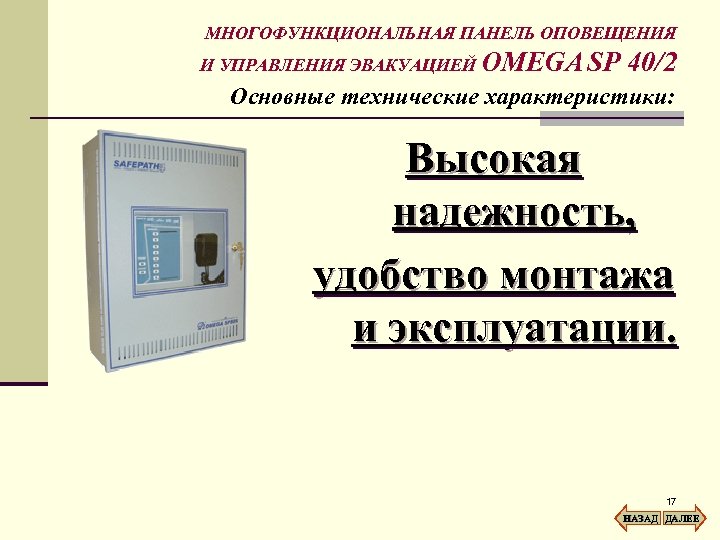

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Основные технические характеристики: Высокая надежность, удобство монтажа и эксплуатации. 17 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. 18 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Материнская плата Функциональные узлы входящие в базовый комплект панели SP 40/2 Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Встроенный интерфейс пользователя. Блок питания и зарядное устройство. Металлический корпус для настенной установки. Габариты, мм: 610 х415 х160 Место для аккумуляторных батарей. 2 шт. 12 В, 17 А/ч. 19 НАЗАД ДАЛЕЕ

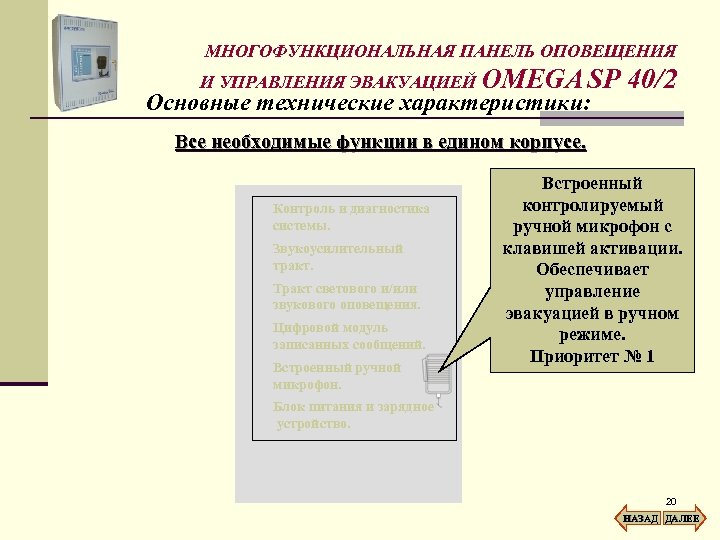

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Встроенный контролируемый ручной микрофон с клавишей активации. Обеспечивает управление эвакуацией в ручном режиме. Приоритет № 1 Блок питания и зарядное устройство. 20 НАЗАД ДАЛЕЕ

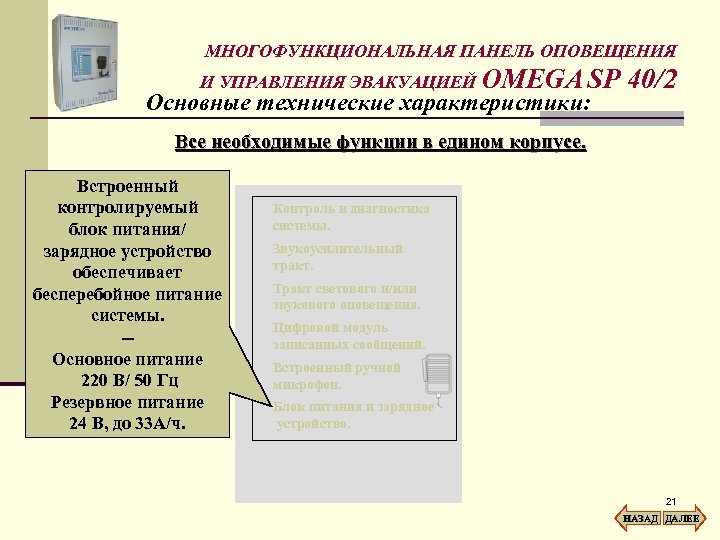

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Встроенный контролируемый блок питания/ зарядное устройство обеспечивает бесперебойное питание системы. -Основное питание 220 В/ 50 Гц Резервное питание 24 В, до 33 А/ч. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Блок питания и зарядное устройство. 21 НАЗАД ДАЛЕЕ

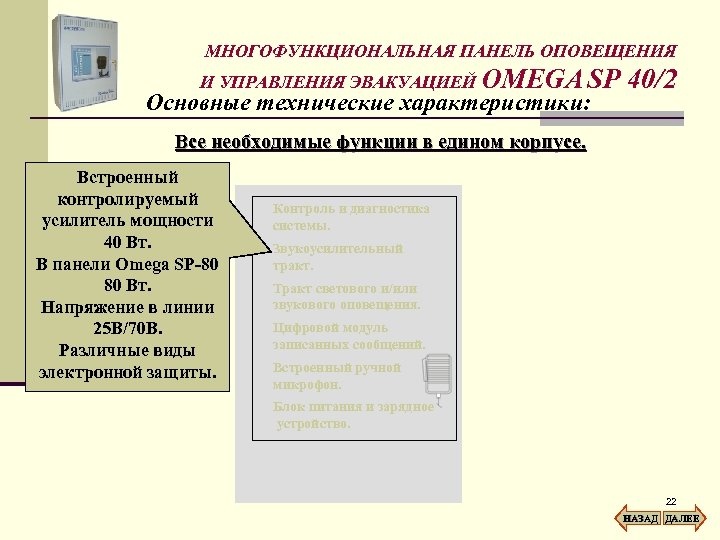

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Встроенный контролируемый усилитель мощности 40 Вт. В панели Omega SP-80 80 Вт. Напряжение в линии 25 В/70 В. Различные виды электронной защиты. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Блок питания и зарядное устройство. 22 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Блок питания и зарядное устройство. Обеспечивает управление, питание и синхронизацию световых и/или звуковых оповещателей. Напряжение на выходе 24 В, максимальная нагрузка 2 А. Для панели Omega SP 80 S максимальная нагрузка 200 м. А. Различные виды электронной защиты. 23 НАЗАД ДАЛЕЕ

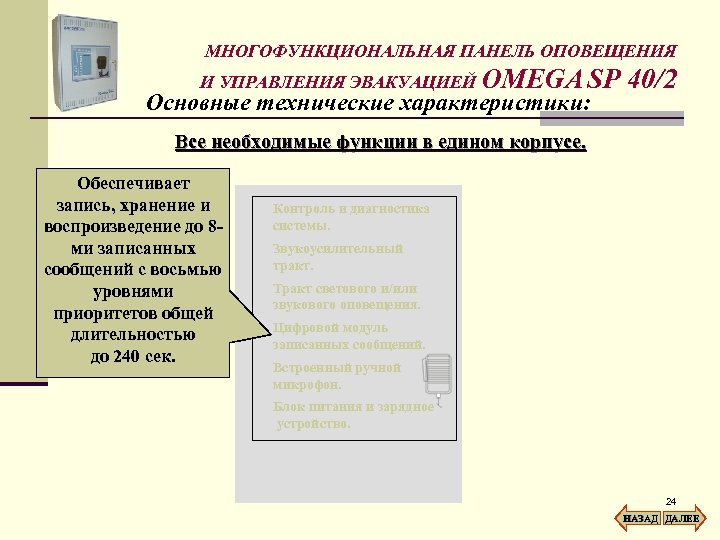

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Обеспечивает запись, хранение и воспроизведение до 8 ми записанных сообщений с восьмью уровнями приоритетов общей длительностью до 240 сек. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Блок питания и зарядное устройство. 24 НАЗАД ДАЛЕЕ

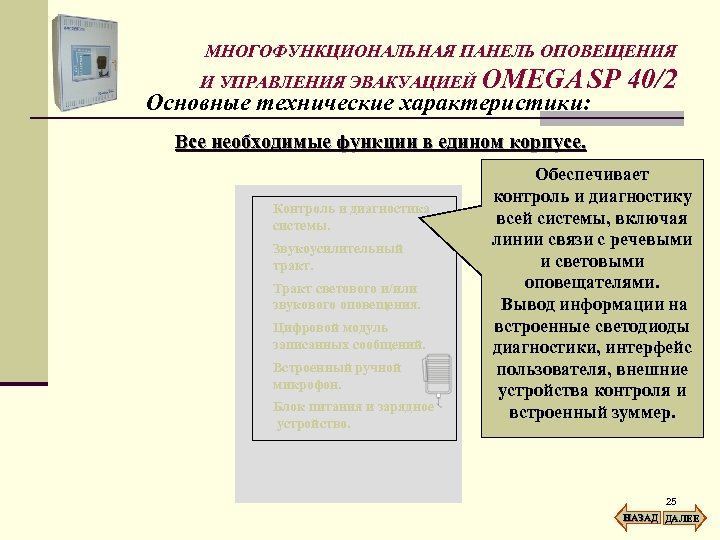

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Все необходимые функции в едином корпусе. Контроль и диагностика системы. Звукоусилительный тракт. Тракт светового и/или звукового оповещения. Цифровой модуль записанных сообщений. Встроенный ручной микрофон. Блок питания и зарядное устройство. Обеспечивает контроль и диагностику всей системы, включая линии связи с речевыми и световыми оповещателями. Вывод информации на встроенные светодиоды диагностики, интерфейс пользователя, внешние устройства контроля и встроенный зуммер. 25 НАЗАД ДАЛЕЕ

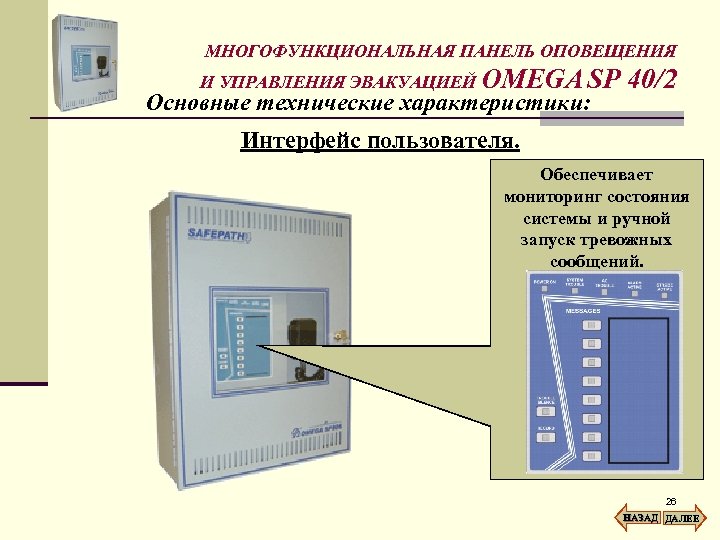

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP Основные технические характеристики: 40/2 Интерфейс пользователя. Обеспечивает мониторинг состояния системы и ручной запуск тревожных сообщений. 26 НАЗАД ДАЛЕЕ

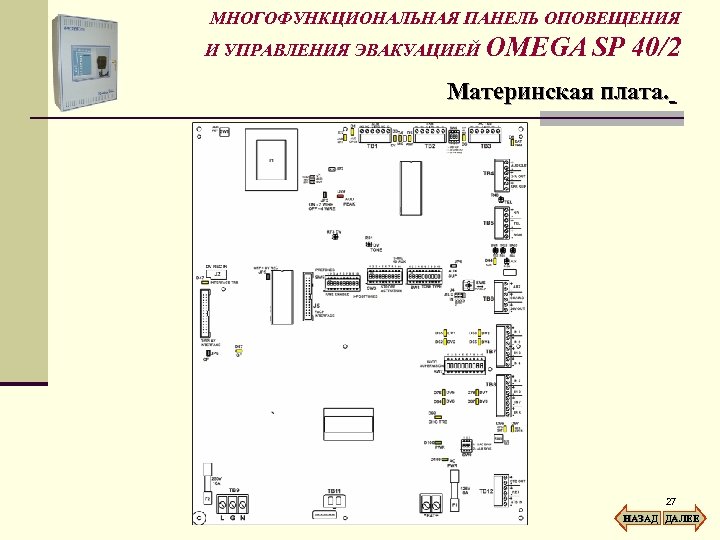

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Материнская плата. 27 НАЗАД ДАЛЕЕ

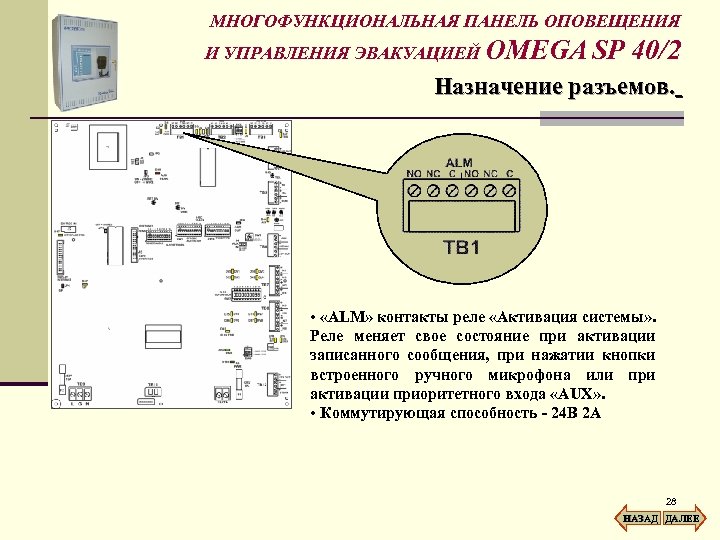

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • «ALM» контакты реле «Активация системы» . Реле меняет свое состояние при активации записанного сообщения, при нажатии кнопки встроенного ручного микрофона или при активации приоритетного входа «AUX» . • Коммутирующая способность - 24 В 2 А 28 НАЗАД ДАЛЕЕ

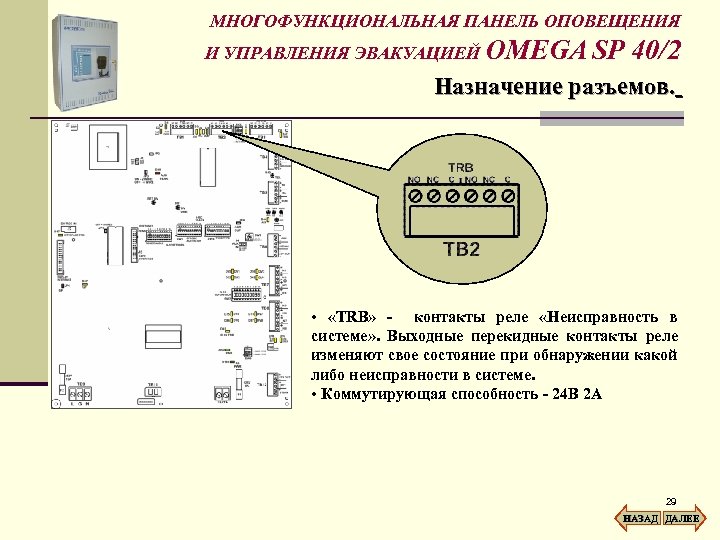

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • «TRB» - контакты реле «Неисправность в системе» . Выходные перекидные контакты реле изменяют свое состояние при обнаружении какой либо неисправности в системе. • Коммутирующая способность - 24 В 2 А 29 НАЗАД ДАЛЕЕ

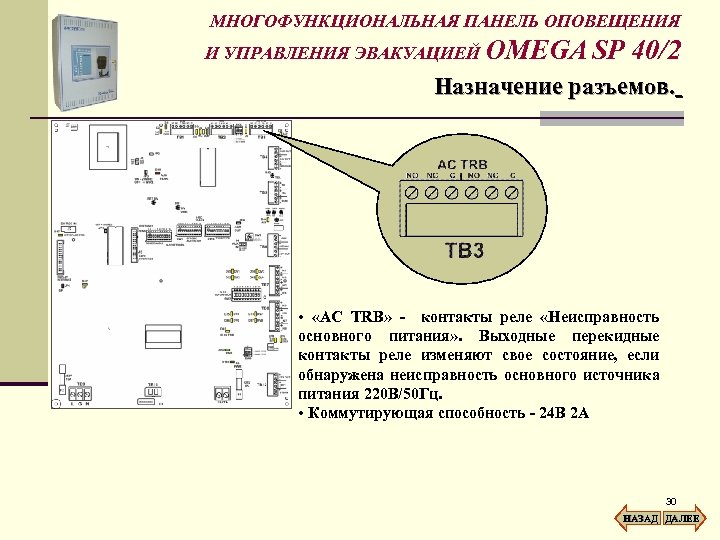

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • «AC TRB» - контакты реле «Неисправность основного питания» . Выходные перекидные контакты реле изменяют свое состояние, если обнаружена неисправность основного источника питания 220 В/50 Гц. • Коммутирующая способность - 24 В 2 А 30 НАЗАД ДАЛЕЕ

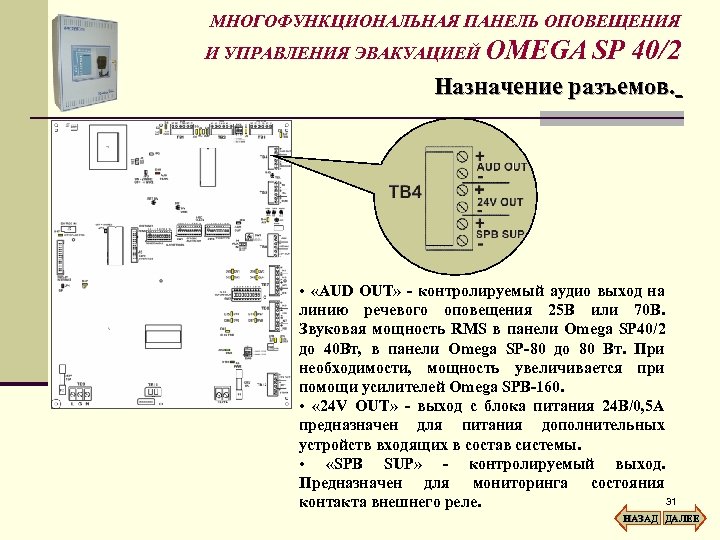

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • «AUD OUT» - контролируемый аудио выход на линию речевого оповещения 25 В или 70 В. Звуковая мощность RMS в панели Omega SP 40/2 до 40 Вт, в панели Omega SP-80 до 80 Вт. При необходимости, мощность увеличивается при помощи усилителей Omega SPB-160. • « 24 V OUT» - выход с блока питания 24 В/0, 5 А предназначен для питания дополнительных устройств входящих в состав системы. • «SPB SUP» - контролируемый выход. Предназначен для мониторинга состояния 31 контакта внешнего реле. НАЗАД ДАЛЕЕ

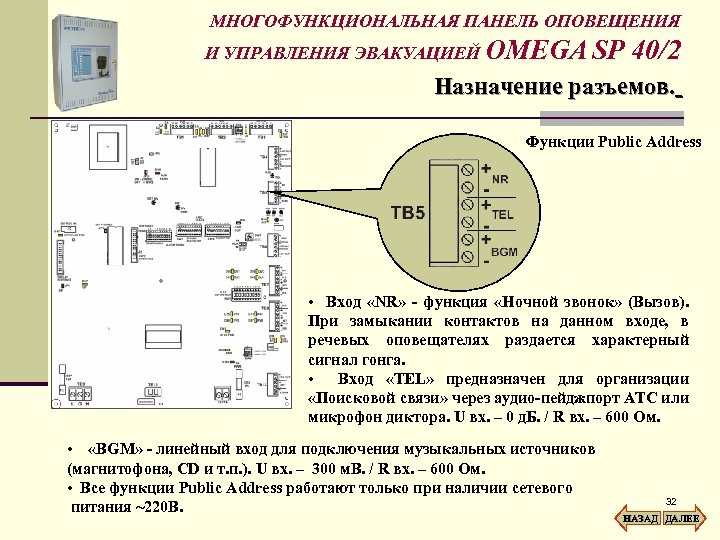

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. Функции Public Address • Вход «NR» - функция «Ночной звонок» (Вызов). При замыкании контактов на данном входе, в речевых оповещателях раздается характерный сигнал гонга. • Вход «TEL» предназначен для организации «Поисковой связи» через аудио-пейджпорт АТС или микрофон диктора. U вх. – 0 д. Б. / R вх. – 600 Ом. • «BGM» - линейный вход для подключения музыкальных источников (магнитофона, CD и т. п. ). U вх. – 300 м. В. / R вх. – 600 Ом. • Все функции Public Address работают только при наличии сетевого питания ~220 В. 32 НАЗАД ДАЛЕЕ

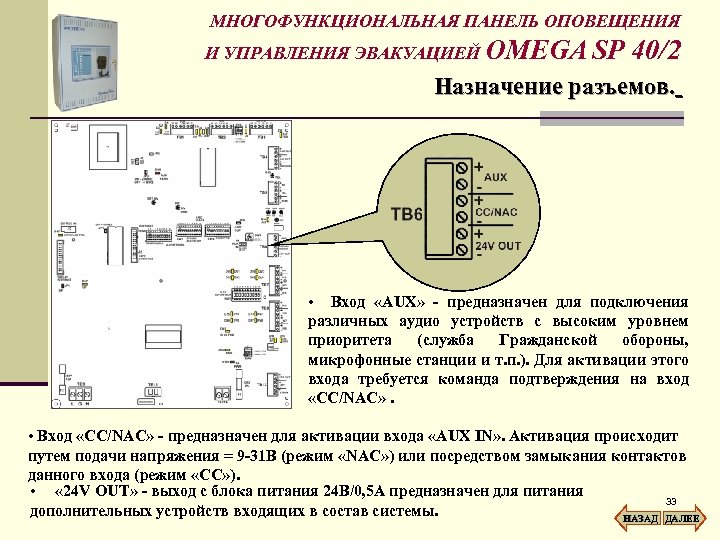

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • Вход «AUX» - предназначен для подключения различных аудио устройств с высоким уровнем приоритета (служба Гражданской обороны, микрофонные станции и т. п. ). Для активации этого входа требуется команда подтверждения на вход «CC/NAC» . • Вход «CC/NAC» - предназначен для активации входа «AUX IN» . Активация происходит путем подачи напряжения = 9 -31 В (режим «NAC» ) или посредством замыкания контактов данного входа (режим «СC» ). • « 24 V OUT» - выход с блока питания 24 В/0, 5 А предназначен для питания 33 дополнительных устройств входящих в состав системы. НАЗАД ДАЛЕЕ

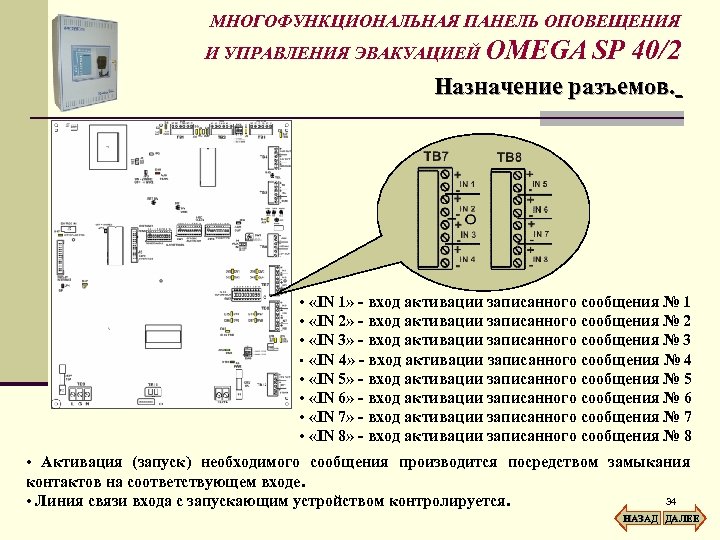

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • «IN 1» - вход активации записанного сообщения № 1 • «IN 2» - вход активации записанного сообщения № 2 • «IN 3» - вход активации записанного сообщения № 3 • «IN 4» - вход активации записанного сообщения № 4 • «IN 5» - вход активации записанного сообщения № 5 • «IN 6» - вход активации записанного сообщения № 6 • «IN 7» - вход активации записанного сообщения № 7 • «IN 8» - вход активации записанного сообщения № 8 • Активация (запуск) необходимого сообщения производится посредством замыкания контактов на соответствующем входе. 34 • Линия связи входа с запускающим устройством контролируется. НАЗАД ДАЛЕЕ

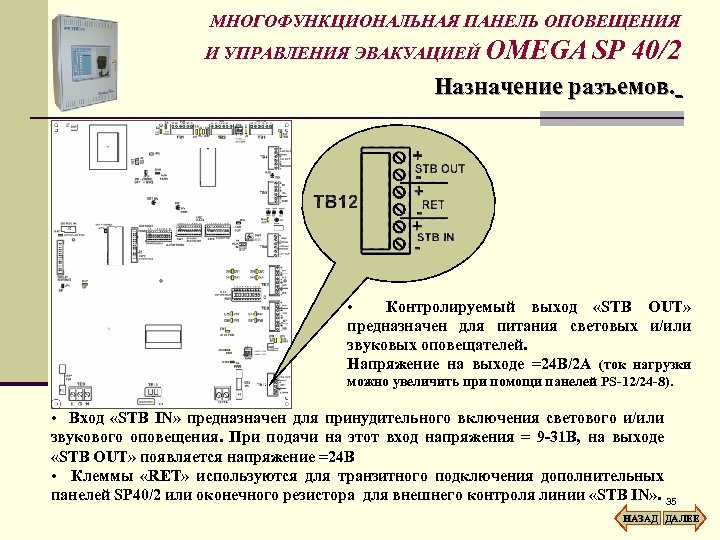

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • Контролируемый выход «STB OUT» предназначен для питания световых и/или звуковых оповещателей. Напряжение на выходе =24 В/2 A (ток нагрузки можно увеличить при помощи панелей PS-12/24 -8). • Вход «STB IN» предназначен для принудительного включения светового и/или звукового оповещения. При подачи на этот вход напряжения = 9 -31 В, на выходе «STB OUT» появляется напряжение =24 В • Клеммы «RET» используются для транзитного подключения дополнительных панелей SP 40/2 или оконечного резистора для внешнего контроля линии «STB IN» . 35 НАЗАД ДАЛЕЕ

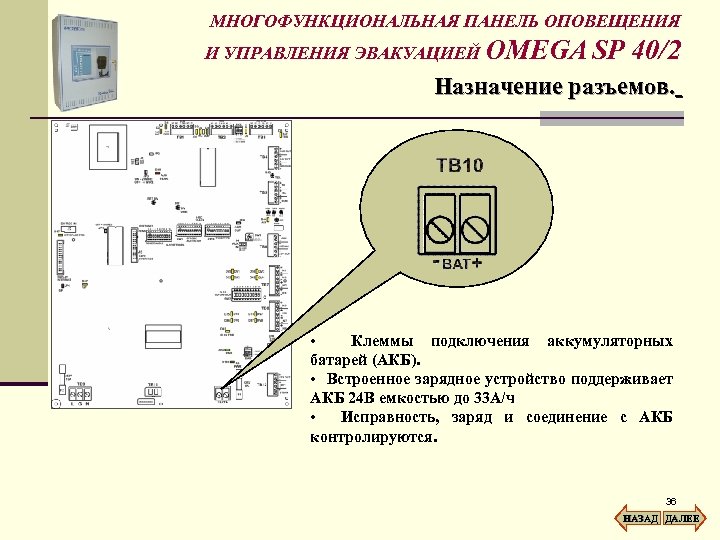

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • Клеммы подключения аккумуляторных батарей (АКБ). • Встроенное зарядное устройство поддерживает АКБ 24 В емкостью до 33 А/ч • Исправность, заряд и соединение с АКБ контролируются. 36 НАЗАД ДАЛЕЕ

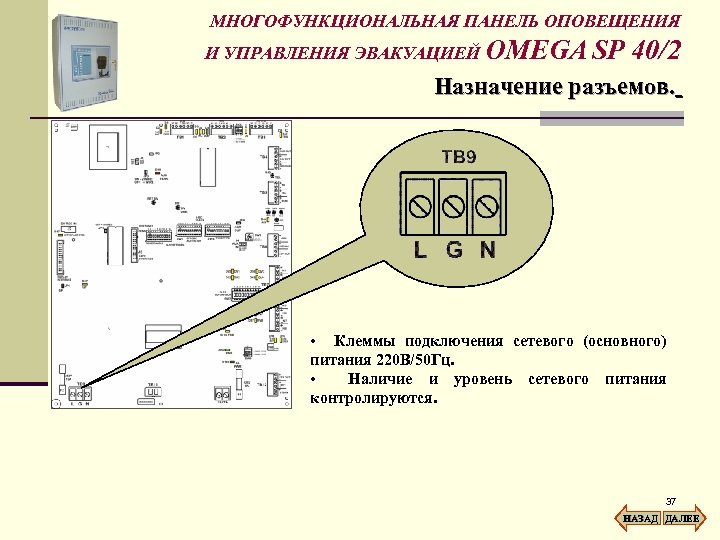

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Назначение разъемов. • Клеммы подключения сетевого (основного) питания 220 В/50 Гц. • Наличие и уровень сетевого питания контролируются. 37 НАЗАД ДАЛЕЕ

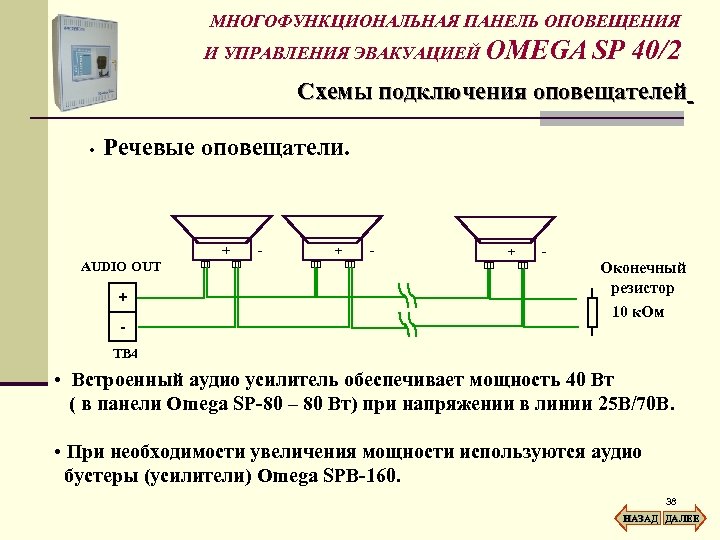

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Схемы подключения оповещателей • Речевые оповещатели. + AUDIO OUT + - - + - Оконечный резистор 10 к. Ом TB 4 • Встроенный аудио усилитель обеспечивает мощность 40 Вт ( в панели Omega SP-80 – 80 Вт) при напряжении в линии 25 В/70 В. • При необходимости увеличения мощности используются аудио бустеры (усилители) Omega SPB-160. 38 НАЗАД ДАЛЕЕ

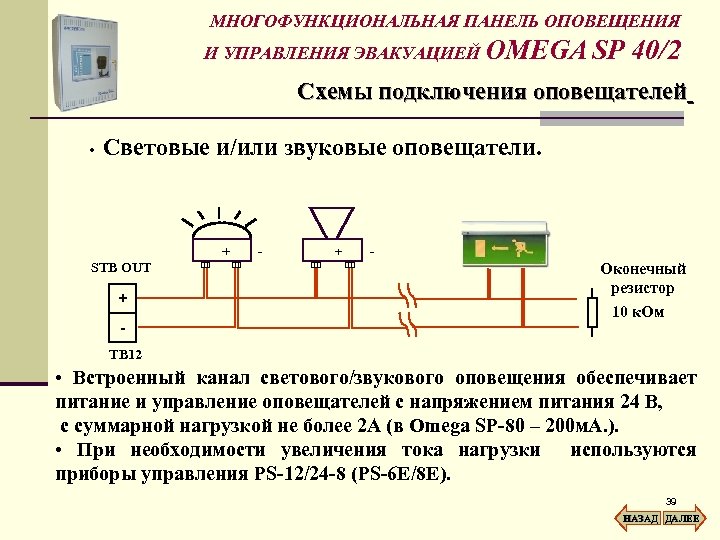

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Схемы подключения оповещателей • Световые и/или звуковые оповещатели. + STB OUT + - - + Оконечный резистор 10 к. Ом TB 12 • Встроенный канал светового/звукового оповещения обеспечивает питание и управление оповещателей с напряжением питания 24 В, с суммарной нагрузкой не более 2 А (в Omega SP-80 – 200 м. А. ). • При необходимости увеличения тока нагрузки используются приборы управления PS-12/24 -8 (PS-6 E/8 E). 39 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Схемы подключения оповещателей • Комбинированные речевые оповещатели. +- AUDIO OUT + - +- + - Оконечный резистор 10 к. Ом TB 4 STB OUT + - Оконечный резистор 10 к. Ом TB 12 40 НАЗАД ДАЛЕЕ

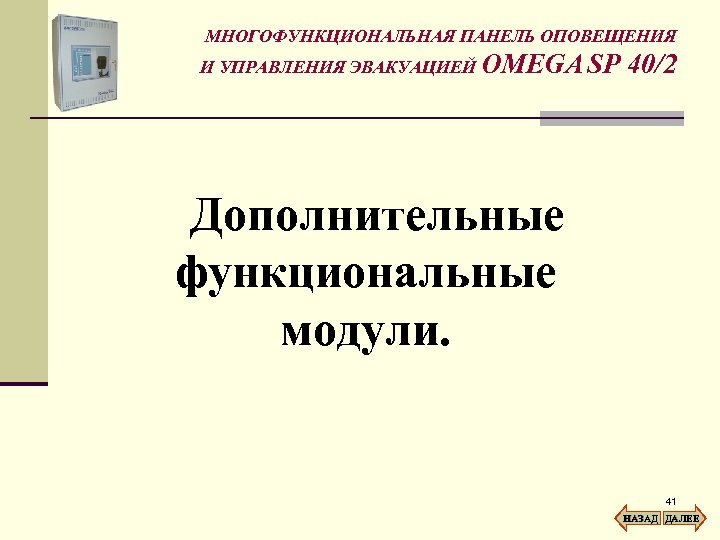

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Дополнительные функциональные модули. 41 НАЗАД ДАЛЕЕ

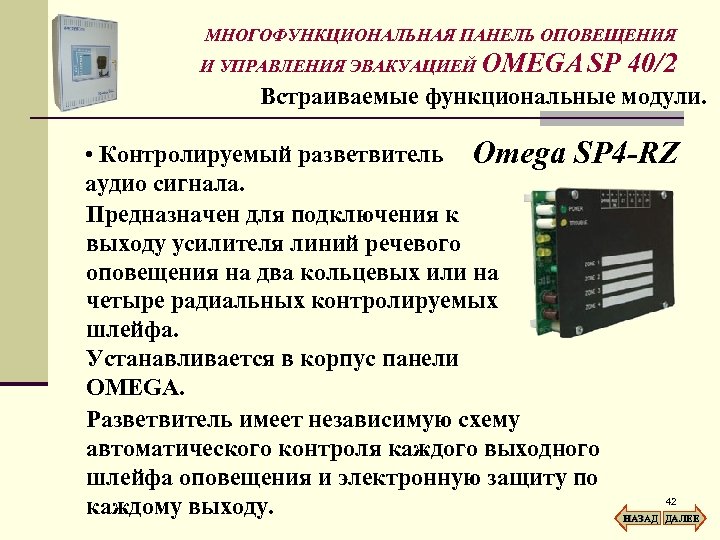

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. • Контролируемый разветвитель Omega SP 4 -RZ аудио сигнала. Предназначен для подключения к выходу усилителя линий речевого оповещения на два кольцевых или на четыре радиальных контролируемых шлейфа. Устанавливается в корпус панели OMEGA. Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по 42 каждому выходу. НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. • Контролируемый управляемый разветвитель аудио сигнала. SP 4 -APS Предназначен для разветвления линии речевого оповещения на два кольцевых или на четыре радиальных контролируемых шлейфа. В дежурном режиме разветвитель обеспечивает распределение входного аудио сигнала (фоновая музыка или объявления) по подключенным к нему линиям оповещения, в соответствии с командами управления, поступающими от внешнего контроллера SP 4 -TZC. В режиме тревоги разветвитель осуществляет передачу тревожных сообщений одновременно на все аудио выходы Устанавливается в корпус панели OMEGA. Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по каждому выходу. 43 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. • Контролируемый управляемый разветвитель аудио сигнала. Omega SP 4 -RU Предназначен для разветвления линии речевого оповещения на четыре радиальных контролируемых шлейфа. Разветвитель обеспечивает распределение аудио сигнала по подключенным к нему линиям оповещения, в соответствии с командами управления, поступающими от внешнего контроллера Omega SP 4 -INT. Устанавливается в корпус панели OMEGA. Разветвитель имеет независимую схему автоматического контроля каждого выходного шлейфа оповещения и электронную защиту по каждому выходу. 44 НАЗАД ДАЛЕЕ

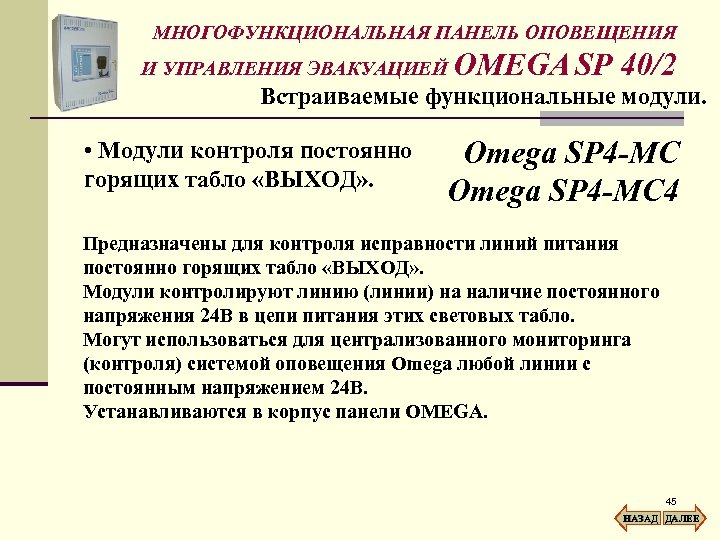

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. • Модули контроля постоянно горящих табло «ВЫХОД» . Omega SP 4 -МС 4 Предназначены для контроля исправности линий питания постоянно горящих табло «ВЫХОД» . Модули контролируют линию (линии) на наличие постоянного напряжения 24 В в цепи питания этих световых табло. Могут использоваться для централизованного мониторинга (контроля) системой оповещения Omega любой линии с постоянным напряжением 24 В. Устанавливаются в корпус панели OMEGA. 45 НАЗАД ДАЛЕЕ

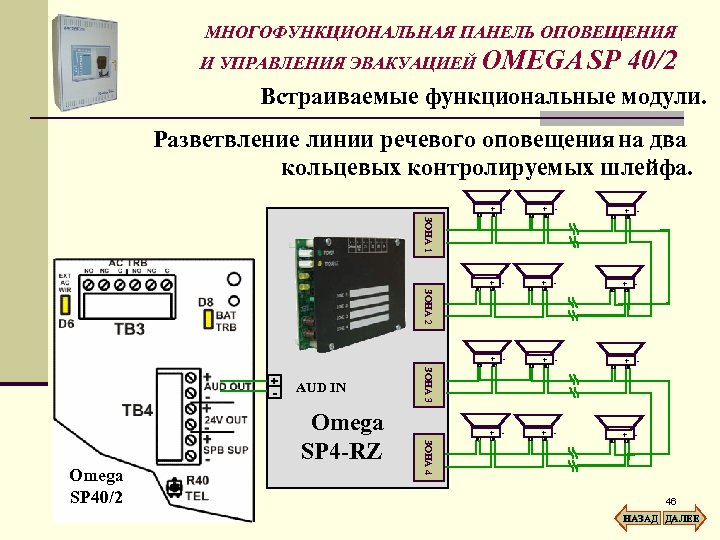

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. Разветвление линии речевого оповещения на два кольцевых контролируемых шлейфа. - + - + - + - ЗОНА 1 + ЗОНА 2 - AUD IN Omega SP 40/2 ЗОНА 4 Omega SP 4 -RZ ЗОНА 3 + 46 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. Разветвление линии речевого оповещения на четыре радиальных контролируемых шлейфа. + - + - ЗОНА 1 10 к. Ом + - + - ЗОНА 2 10 к. Ом + - AUD IN Omega SP 40/2 - + - 10 к. Ом + ЗОНА 4 Omega SP 4 -RZ + ЗОНА 3 + - - + - 10 к. Ом 47 НАЗАД ДАЛЕЕ

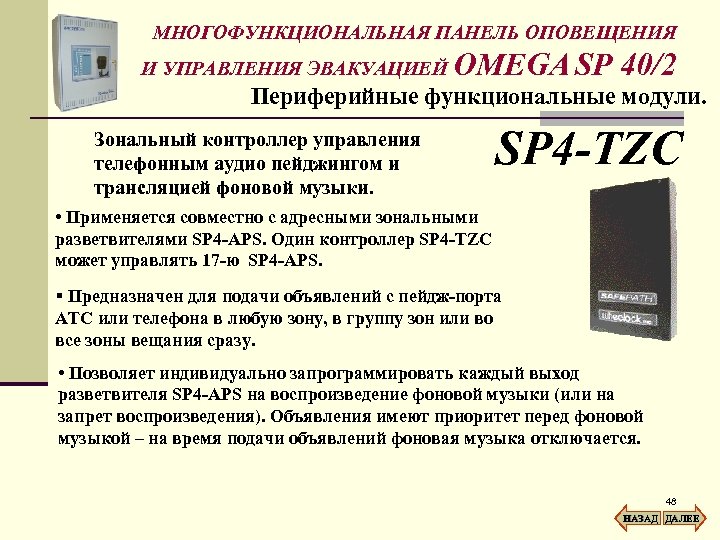

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Зональный контроллер управления телефонным аудио пейджингом и трансляцией фоновой музыки. SP 4 -TZC • Применяется совместно с адресными зональными разветвителями SP 4 -APS. Один контроллер SP 4 -TZC может управлять 17 -ю SP 4 -APS. Предназначен для подачи объявлений с пейдж-порта АТС или телефона в любую зону, в группу зон или во все зоны вещания сразу. • Позволяет индивидуально запрограммировать каждый выход разветвителя SP 4 -APS на воспроизведение фоновой музыки (или на запрет воспроизведения). Объявления имеют приоритет перед фоновой музыкой – на время подачи объявлений фоновая музыка отключается. 48 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Контроллер управления многозонной СОУЭ. Omega SP 4 -INT • Применяется совместно с управляемыми разветвителями Omega SP 4 -RU. Используется для управления системой оповещения как в режиме аварийного оповещения (оповещение о пожаре и других чрезвычайных ситуациях), так и в режиме неаварийного оповещения (трансляция фоновой музыки, трансляция рекламных и информационных объявлений). • Процессорный модуль SP 4 -INT обеспечивает хранение запрограммированных сценариев оповещения, прием управляющих сигналов на запуск того или иного сценария, формирование и передачу управляющих команд на панель Omega SP 40/2 (SP-80) и разветвители Omega SP 4 -RU, прием информации о состоянии системы оповещения и световую индикацию оперативному персоналу. 49 НАЗАД ДАЛЕЕ

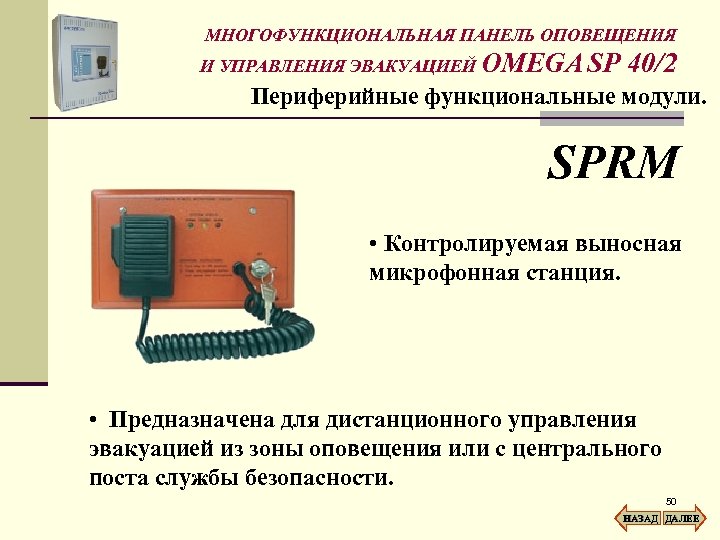

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. SPRM • Контролируемая выносная микрофонная станция. • Предназначена для дистанционного управления эвакуацией из зоны оповещения или с центрального поста службы безопасности. 50 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Схема подключения SPRM • Для соединения требуются три пары проводов в экране. Максимальная длина кабеля 600 метров. Omega SP 40/2 51 НАЗАД ДАЛЕЕ

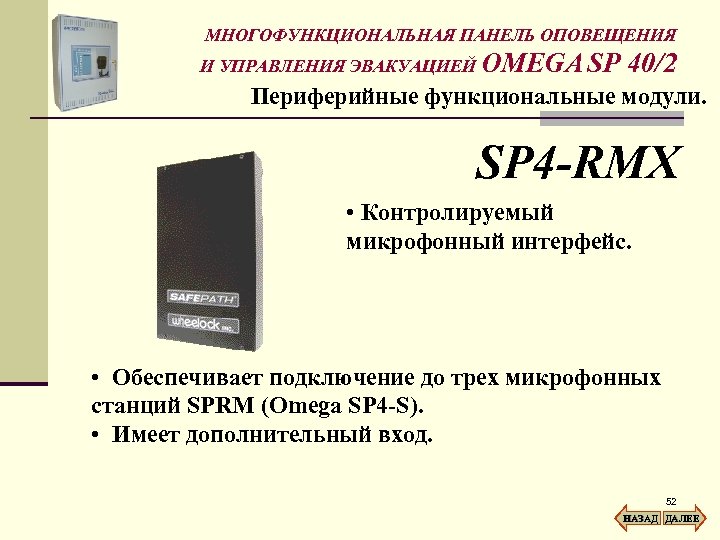

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. SP 4 -RMX • Контролируемый микрофонный интерфейс. • Обеспечивает подключение до трех микрофонных станций SPRM (Omega SP 4 -S). • Имеет дополнительный вход. 52 НАЗАД ДАЛЕЕ

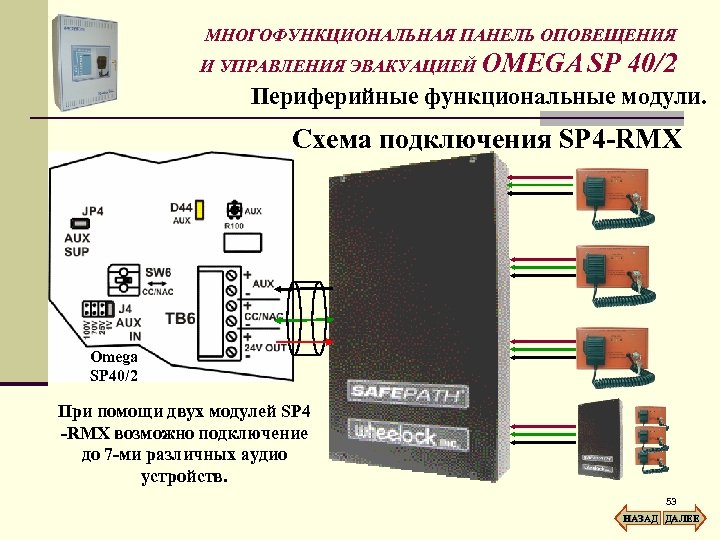

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Схема подключения SP 4 -RMX Omega SP 40/2 При помощи двух модулей SP 4 -RMX возможно подключение до 7 -ми различных аудио устройств. 53 НАЗАД ДАЛЕЕ

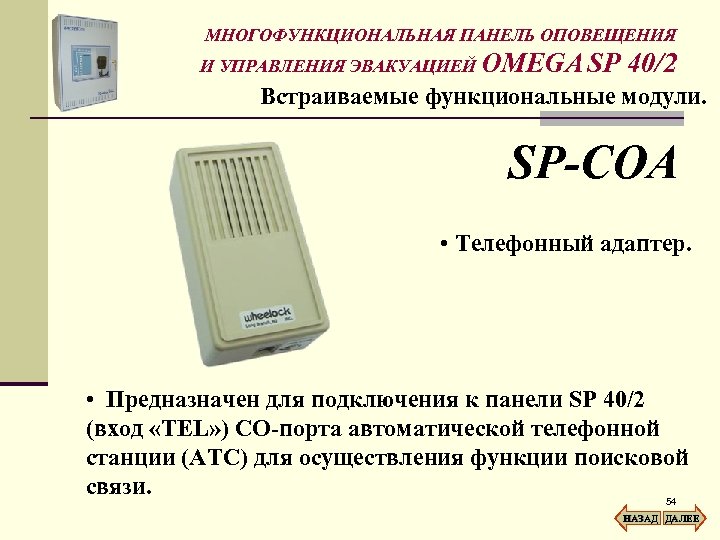

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Встраиваемые функциональные модули. SP-COA • Телефонный адаптер. • Предназначен для подключения к панели SP 40/2 (вход «TEL» ) CO-порта автоматической телефонной станции (АТС) для осуществления функции поисковой связи. 54 НАЗАД ДАЛЕЕ

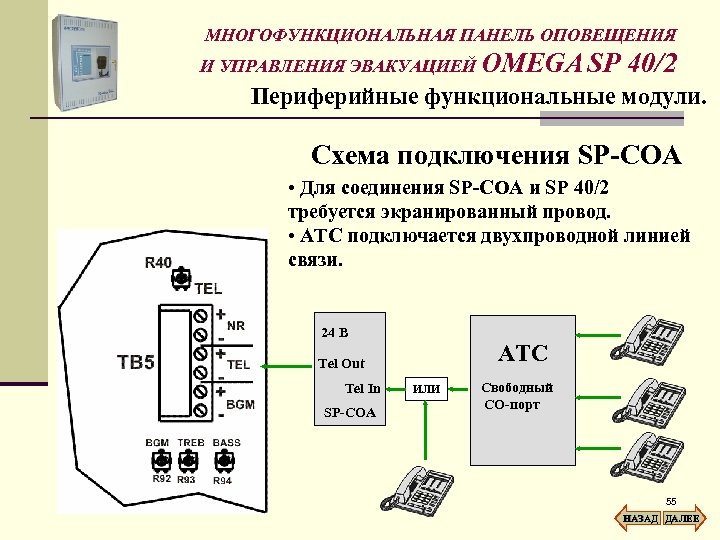

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Схема подключения SP-COA • Для соединения SP-COA и SP 40/2 требуется экранированный провод. • АТС подключается двухпроводной линией связи. 24 В АТС Tel Out Tel In SP-COA ИЛИ Свободный СО-порт 55 НАЗАД ДАЛЕЕ

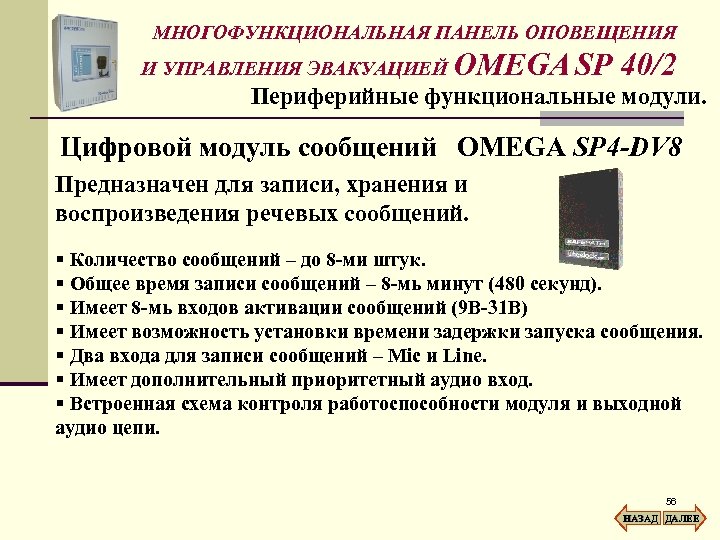

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Цифровой модуль сообщений OMEGA SP 4 -DV 8 Предназначен для записи, хранения и воспроизведения речевых сообщений. Количество сообщений – до 8 -ми штук. Общее время записи сообщений – 8 -мь минут (480 секунд). Имеет 8 -мь входов активации сообщений (9 В-31 В) Имеет возможность установки времени задержки запуска сообщения. Два входа для записи сообщений – Mic и Line. Имеет дополнительный приоритетный аудио вход. Встроенная схема контроля работоспособности модуля и выходной аудио цепи. 56 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Периферийные функциональные модули. Контролируемый регулятор громкости SP-SVC • Представляет собой 35 Вт аттенюатор. Предназначен для совместной работы с панелями OMEGA и используется для регулировки уровня громкости фоновой музыки в контролируемых шлейфах (линиях) оповещения. Поддерживает работу и контроль как в радиальных (CLASS B), так и в кольцевых (CLASS A) линиях оповещения. • Регулятор SP-SVC содержит обходное реле, которое шунтирует аттенюатор при аварийном режиме оповещения, благодаря этому сигналы аварийного оповещения передаются с максимальным уровнем громкости. 57 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Увеличение мощности аудио тракта. • Мощность аудио тракта увеличивается при помощи аудио бустеров Omega SPB-160. + - + - 80 ВТ 25 В/70 В AUDIO OUT 25 В/70 В + - + - 80 ВТ 25 В/70 В + - + - 40 ВТ 25 В/70 В 58 НАЗАД ДАЛЕЕ

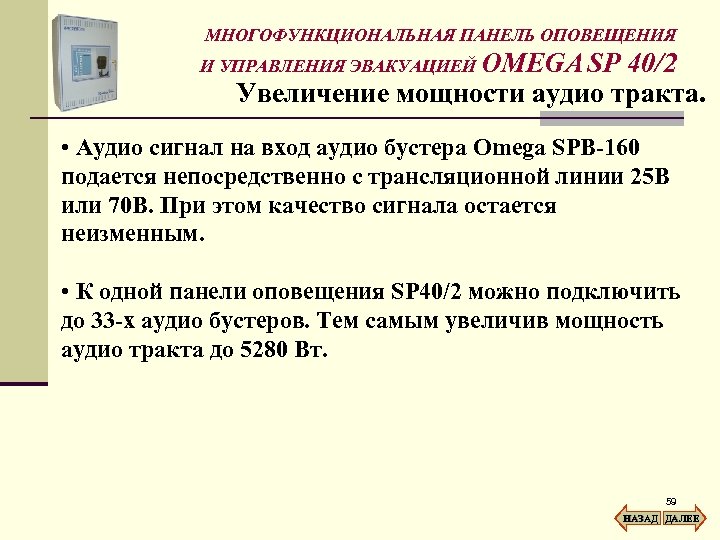

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Увеличение мощности аудио тракта. • Аудио сигнал на вход аудио бустера Omega SPB-160 подается непосредственно с трансляционной линии 25 В или 70 В. При этом качество сигнала остается неизменным. • К одной панели оповещения SP 40/2 можно подключить до 33 -х аудио бустеров. Тем самым увеличив мощность аудио тракта до 5280 Вт. 59 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Увеличение мощности светового/звукового оповещения. • Мощность тракта светового/звукового оповещения увеличивается при помощи панелей PS-6 E(8 E). + -12 В/24 В 2 А + STB OUT - + - 12 В/24 В 2 А + - - + - + - 2, 2 к. Ом 12 В/24 В 2 А К одной панели оповещения SP 40/2 можно подключить практически неограниченное количество панелей PS-6 E(8 E). 2, 2 к. Ом 12 В/24 В 2 А + 2, 2 к. Ом 24 В/2 А 10 к. Ом 60 НАЗАД ДАЛЕЕ

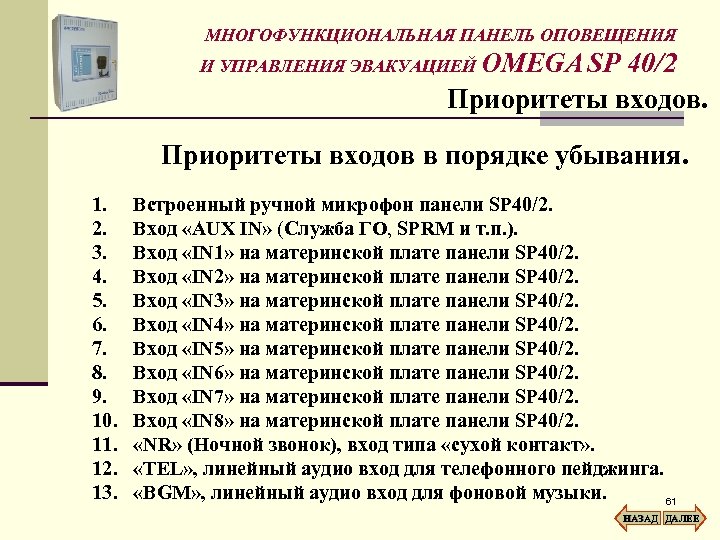

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Приоритеты входов в порядке убывания. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Встроенный ручной микрофон панели SP 40/2. Вход «AUX IN» (Служба ГО, SPRM и т. п. ). Вход «IN 1» на материнской плате панели SP 40/2. Вход «IN 2» на материнской плате панели SP 40/2. Вход «IN 3» на материнской плате панели SP 40/2. Вход «IN 4» на материнской плате панели SP 40/2. Вход «IN 5» на материнской плате панели SP 40/2. Вход «IN 6» на материнской плате панели SP 40/2. Вход «IN 7» на материнской плате панели SP 40/2. Вход «IN 8» на материнской плате панели SP 40/2. «NR» (Ночной звонок), вход типа «сухой контакт» . «ТЕL» , линейный аудио вход для телефонного пейджинга. «BGM» , линейный аудио вход для фоновой музыки. 61 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 62 НАЗАД ДАЛЕЕ

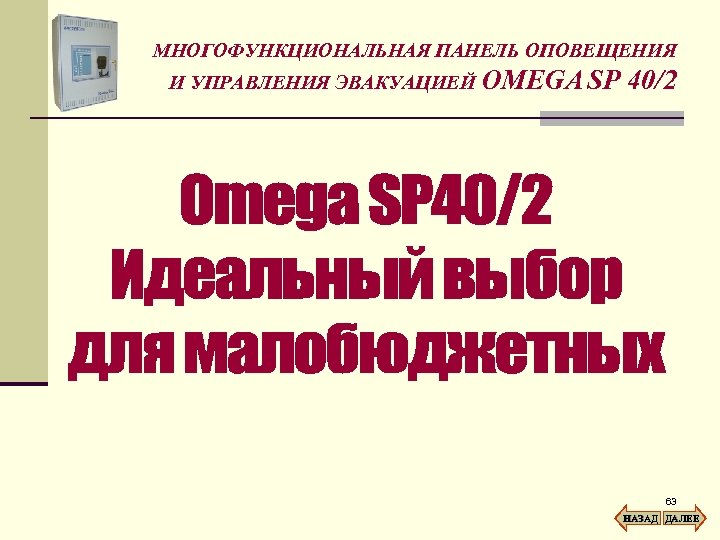

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 63 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Все просто! Устанавливаете панель Omega, подключаете к ней оповещатели, линии запуска тревожных сообщений и СОУЭ готова к надёжной многолетней работе. При необходимости, к панели можно подключить источник фоновой музыки, телефонию или пульт диктора. Так же легко система может быть расширена 64 как по мощности, так и зонально. НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ OMEGA SP 40/2 Функциональная блок-схема. И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ мониторинг Пожарная сигнализация Речевое оповещение активация сообщений Служба ГО, Центральная станция SP 4 -S Световое и/или звуковое оповещение Микрофон диктора Микрофонные станции управления эвакуацией Поисковая связь Фоновая музыка АТС 65 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Пример построения СОУЭ. 1. 2. 3. 4. 5. 6. 7. 8. Объект: Школа Этажность – 4 этажа Тип СОУЭ – 3 тип согласно НПБ 104 -03 Способы оповещения: Речевой, световой и звуковой. Очередность оповещения: Сначала персонал, затем учащиеся. Управление: для персонала (служебная зона) – автоматическое, для учащихся (общая зона) – полуавтоматическое (от кнопки запуска сообщений). Особые условия: подача объявлений с микрофона и трансляция фоновой музыки. Контроль состояния СОУЭ: постоянный, автоматический. 66 НАЗАД ДАЛЕЕ

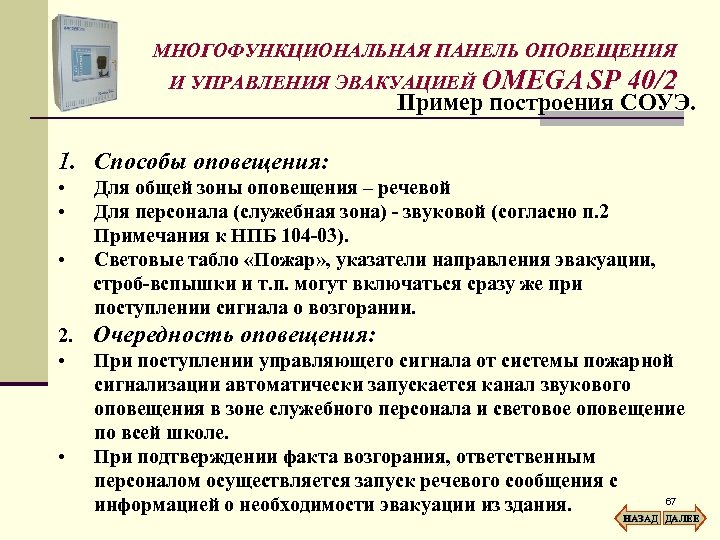

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Пример построения СОУЭ. 1. Способы оповещения: • • • 2. • • Для общей зоны оповещения – речевой Для персонала (служебная зона) - звуковой (согласно п. 2 Примечания к НПБ 104 -03). Световые табло «Пожар» , указатели направления эвакуации, строб-вспышки и т. п. могут включаться сразу же при поступлении сигнала о возгорании. Очередность оповещения: При поступлении управляющего сигнала от системы пожарной сигнализации автоматически запускается канал звукового оповещения в зоне служебного персонала и световое оповещение по всей школе. При подтверждении факта возгорания, ответственным персоналом осуществляется запуск речевого сообщения с 67 информацией о необходимости эвакуации из здания. НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Пример построения СОУЭ. 4 этаж 3 этаж Учительская Полуавтоматический режим Директор Пост охраны SP 40/2 2 этаж Радиоузел Панель ОПС Автоматический режим Ручной режим Фоновая музыка 1 этаж 68 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Автоматический режим (оповещение персонала). 4 этаж 3 этаж Учительская Директор При срабатывании пожарной сигнализации автоматически включается канал звукового и светового оповещения. SP 40/2 2 этаж Радиоузел Панель ОПС Пост охраны 1 этаж 69 НАЗАД ДАЛЕЕ

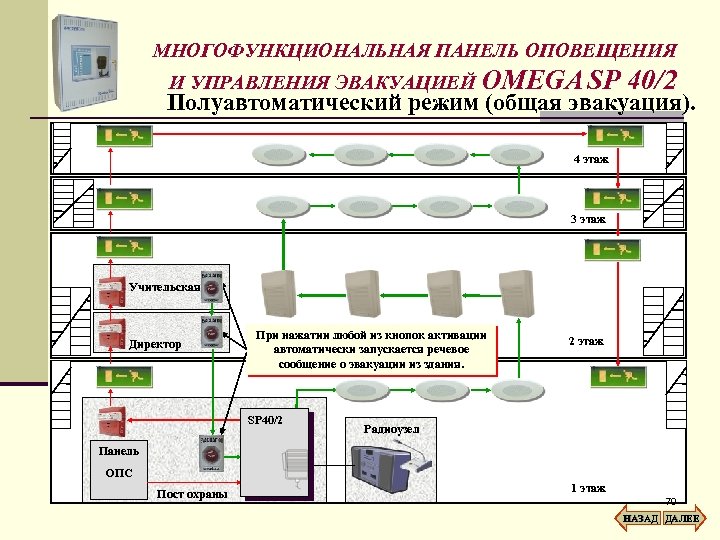

МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Полуавтоматический режим (общая эвакуация). 4 этаж 3 этаж Учительская Директор При нажатии любой из кнопок активации автоматически запускается речевое сообщение о эвакуации из здания. SP 40/2 2 этаж Радиоузел Панель ОПС Пост охраны 1 этаж 70 НАЗАД ДАЛЕЕ
МНОГОФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ OMEGA SP 40/2 Ручной режим ( «живые» объявления). 4 этаж 3 этаж Учительская 2 этаж Директор SP 40/2 Панель ОПС При использовании встроенного ручного Пост охраны микрофона трансляция записанных сообщений прекращается. Радиоузел Трансляция фоновой музыки имеет самый низкий приоритет. 1 этаж 71 НАЗАД ДАЛЕЕ
Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 72 НАЗАД ДАЛЕЕ

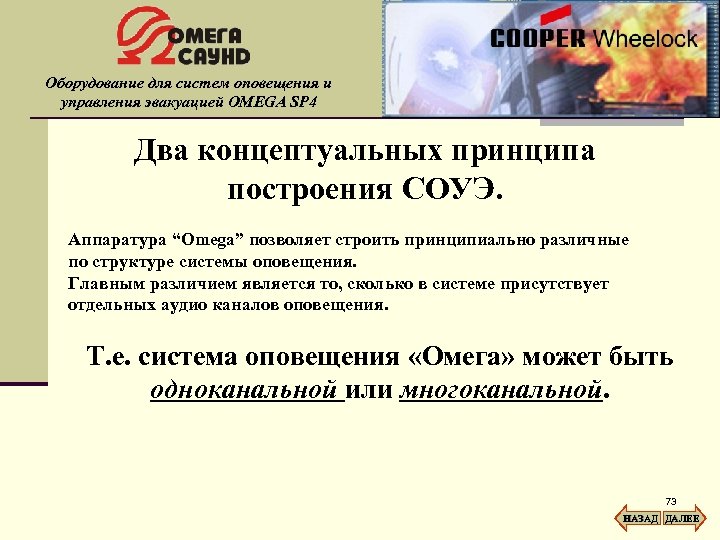

Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 Два концептуальных принципа построения СОУЭ. Аппаратура “Omega” позволяет строить принципиально различные по структуре системы оповещения. Главным различием является то, сколько в системе присутствует отдельных аудио каналов оповещения. Т. е. система оповещения «Омега» может быть одноканальной или многоканальной. 73 НАЗАД ДАЛЕЕ

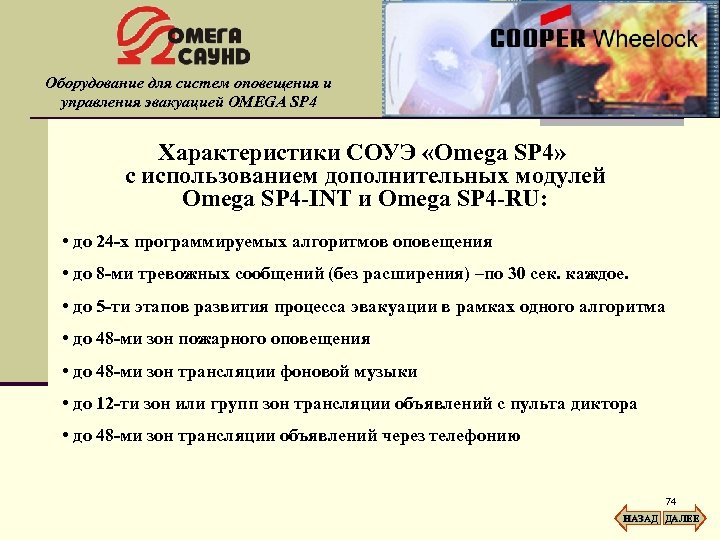

Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 Характеристики СОУЭ «Omega SP 4» с использованием дополнительных модулей Omega SP 4 -INT и Omega SP 4 -RU: • до 24 -х программируемых алгоритмов оповещения • до 8 -ми тревожных сообщений (без расширения) –по 30 сек. каждое. • до 5 -ти этапов развития процесса эвакуации в рамках одного алгоритма • до 48 -ми зон пожарного оповещения • до 48 -ми зон трансляции фоновой музыки • до 12 -ти зон или групп зон трансляции объявлений с пульта диктора • до 48 -ми зон трансляции объявлений через телефонию 74 НАЗАД ДАЛЕЕ
Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 75 НАЗАД ДАЛЕЕ
Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 76 НАЗАД ДАЛЕЕ
Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 Служба Гражданской обороны Ручной и полуавтоматический режим. Многоканальная, многозонная СОУЭ IV – V типа. МОНИТОРИНГ УПРАВЛЕНИЕ ЗАПУСК СООБЩЕНИЙ МОНИТОРИНГ ПОИСКОВАЯ СВЯЗЬ ФОНОВАЯ МУЗЫКА УПРАВЛЕНИЕ ИЛИ ЗОНА № 1 ЗАПУСК СООБЩЕНИЙ МОНИТОРИНГ Автоматический режим. Система сигнализации или пожаротушения ЗАПУСК СООБЩЕНИЙ МОНИТОРИНГ УПРАВЛЕНИЕ ЗАПУСК СООБЩЕНИЙ ОБЪЯВЛЕНИЯ ФОНОВАЯ МУЗЫКА ИЛИ Функции СОУЭ АТС ЗОНА № 2 ПОИСКОВАЯ СВЯЗЬ МОНИТОРИНГ УПРАВЛЕНИЕ ЗАПУСК СООБЩЕНИЙ ОБЪЯВЛЕНИЯ ДИКТОРА Функции Public Address ПОИСКОВАЯ СВЯЗЬ ОБЪЯВЛЕНИЯ ИЛИ ЗОНА № 80 ФОНОВАЯ МУЗЫКА 77 НАЗАД ДАЛЕЕ

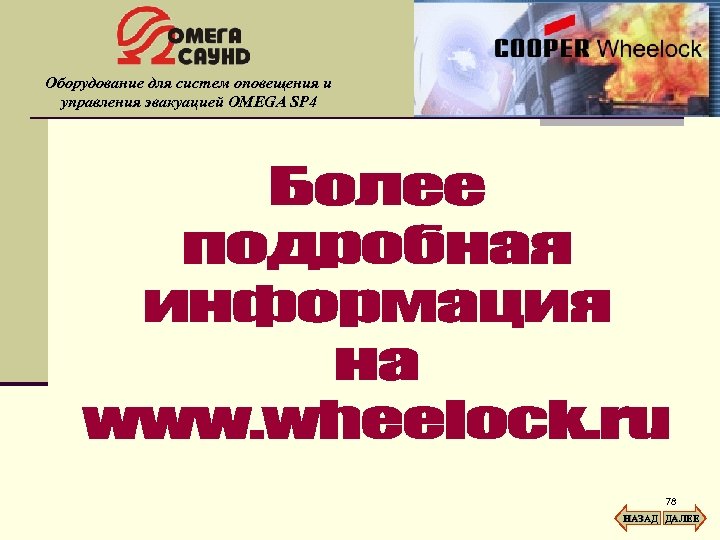

Оборудование для систем оповещения и управления эвакуацией OMEGA SP 4 78 НАЗАД ДАЛЕЕ
