Оборудование для коррозионного мониторинга ЗАО «Трубопроводные системы и технологии» Россия, г. Москва 1

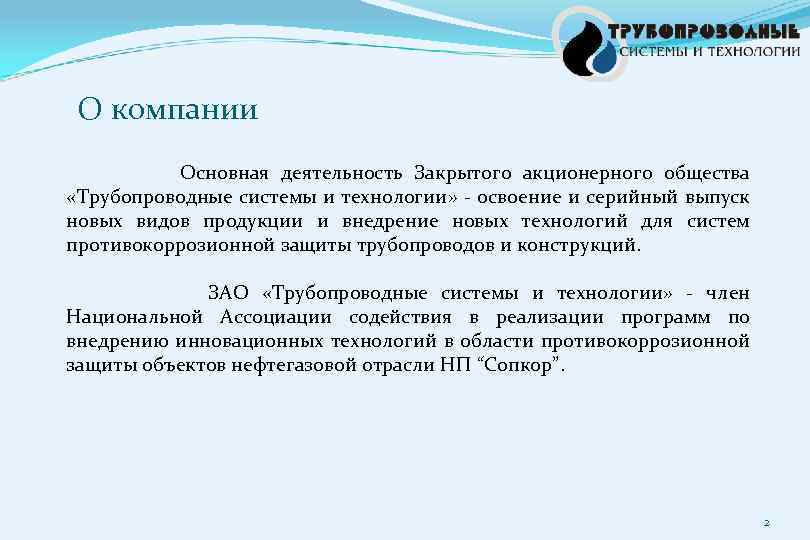

О компании Основная деятельность Закрытого акционерного общества «Трубопроводные системы и технологии» - освоение и серийный выпуск новых видов продукции и внедрение новых технологий для систем противокоррозионной защиты трубопроводов и конструкций. ЗАО «Трубопроводные системы и технологии» - член Национальной Ассоциации содействия в реализации программ по внедрению инновационных технологий в области противокоррозионной защиты объектов нефтегазовой отрасли НП “Сопкор”. 2
Продукция Изолирующие монолитные муфты (электроизолирующие вставки) Подсистемы коррозионного мониторинга Контрольно-измерительные пункты Устройства защиты трубопроводов от наведенного переменного тока 3
Подсистемы коррозионного мониторинга ПКМ-ТСТ Наведенный переменный ток Наведенный постоянный ток Мы знаем решение! Теллурический эффект Для того чтобы иметь возможность выставить оптимальный потенциал катодной защиты на участках трубопроводов, необходимо иметь точную информацию о характеристиках коррозионной ситуации на этих участках.

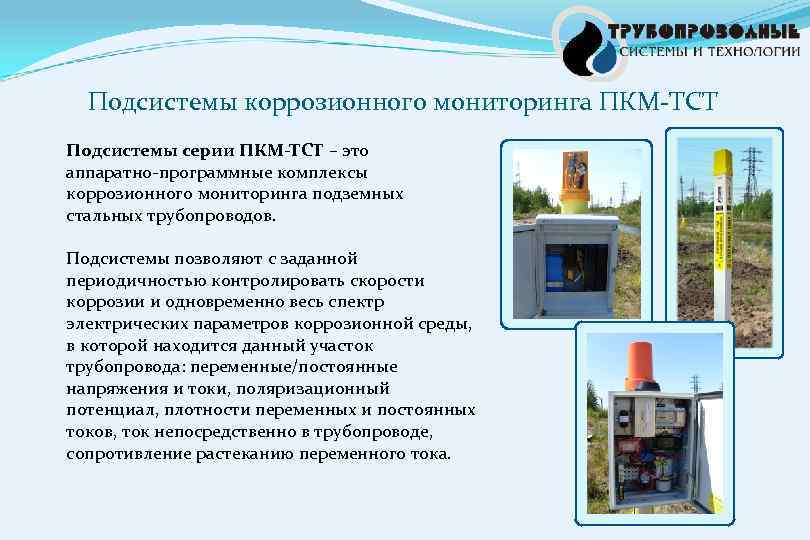

Подсистемы коррозионного мониторинга ПКМ-ТСТ Подсистемы серии ПКМ-ТСТ – это аппаратно-программные комплексы коррозионного мониторинга подземных стальных трубопроводов. Подсистемы позволяют с заданной периодичностью контролировать скорости коррозии и одновременно весь спектр электрических параметров коррозионной среды, в которой находится данный участок трубопровода: переменные/постоянные напряжения и токи, поляризационный потенциал, плотности переменных и постоянных токов, ток непосредственно в трубопроводе, сопротивление растеканию переменного тока.
Подсистемы коррозионного мониторинга ПКМ-ТСТ Подсистемы серии ПКМ-ТСТ: -Подсистема ПКМ-ТСТ-Конт. Корр® -Подсистема ПКМ-ТСТ-УЗТ -Подсистема ПКМ-ТСТ-КИП

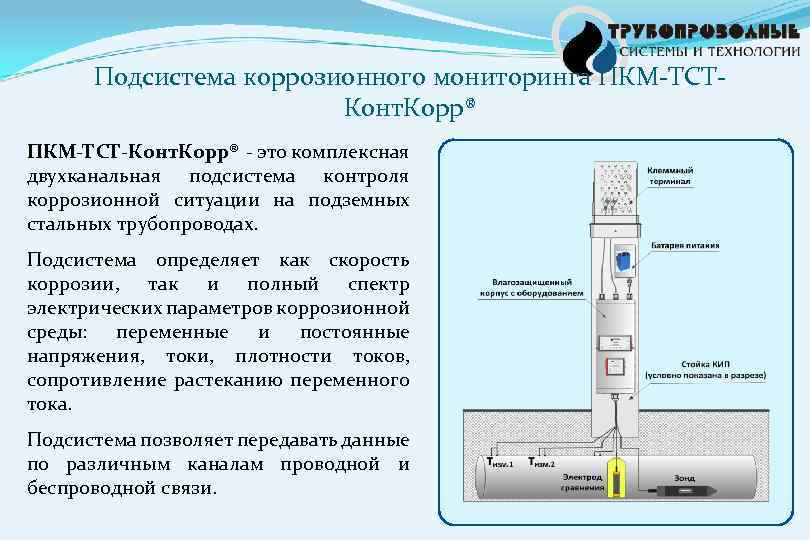

Подсистема коррозионного мониторинга ПКМ-ТСТКонт. Корр® ПКМ-ТСТ-Конт. Корр® - это комплексная двухканальная подсистема контроля коррозионной ситуации на подземных стальных трубопроводах. Подсистема определяет как скорость коррозии, так и полный спектр электрических параметров коррозионной среды: переменные и постоянные напряжения, токи, плотности токов, сопротивление растеканию переменного тока. Подсистема позволяет передавать данные по различным каналам проводной и беспроводной связи.

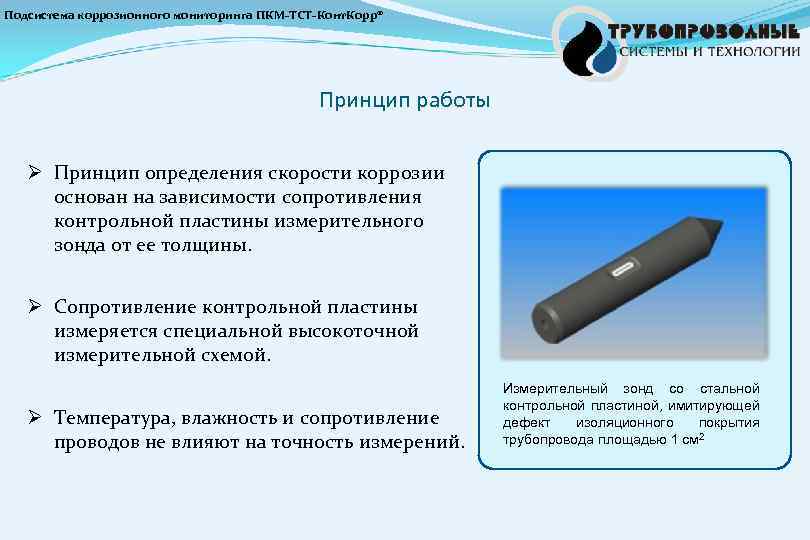

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Принцип работы Ø Принцип определения скорости коррозии основан на зависимости сопротивления контрольной пластины измерительного зонда от ее толщины. Ø Сопротивление контрольной пластины измеряется специальной высокоточной измерительной схемой. Ø Температура, влажность и сопротивление проводов не влияют на точность измерений. Измерительный зонд со стальной контрольной пластиной, имитирующей дефект изоляционного покрытия трубопровода площадью 1 см 2

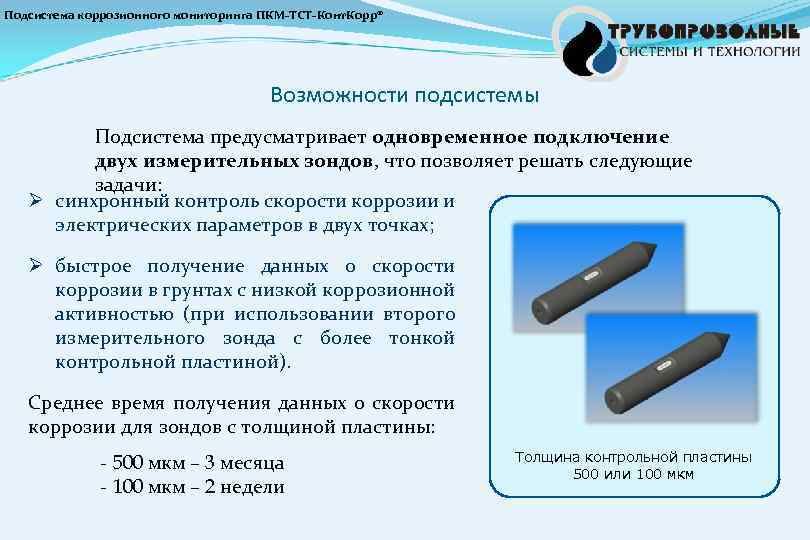

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Возможности подсистемы Подсистема предусматривает одновременное подключение двух измерительных зондов, что позволяет решать следующие задачи: Ø синхронный контроль скорости коррозии и электрических параметров в двух точках; Ø быстрое получение данных о скорости коррозии в грунтах с низкой коррозионной активностью (при использовании второго измерительного зонда с более тонкой контрольной пластиной). Среднее время получения данных о скорости коррозии для зондов с толщиной пластины: - 500 мкм – 3 месяца - 100 мкм – 2 недели Толщина контрольной пластины 500 или 100 мкм
Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Возможности подсистемы Uвх: 1100 В / 150 мс Iвх: 20 к. А / 20 мкс Подсистема в своем составе имеет блок защиты входов контроллера от импульсных перегрузок по напряжению и току.

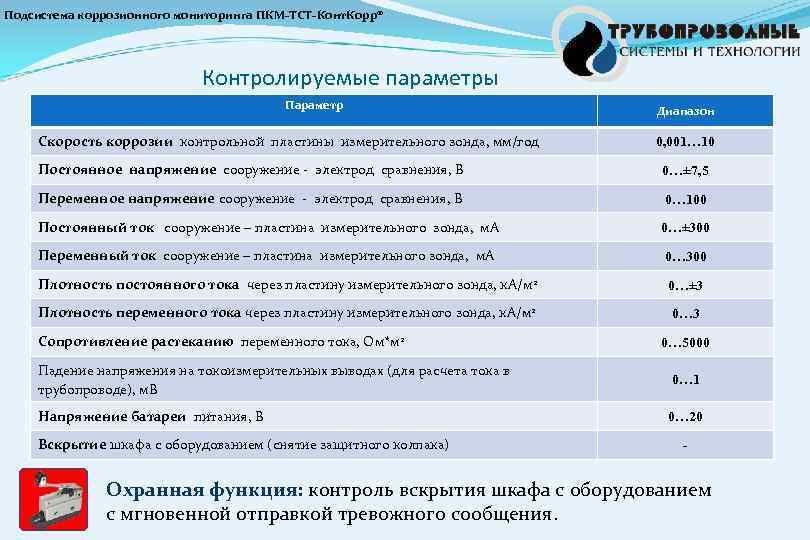

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Контролируемые параметры Параметр Скорость коррозии контрольной пластины измерительного зонда, мм/год Диапазон 0, 001… 10 Постоянное напряжение сооружение - электрод сравнения, В 0…± 7, 5 Переменное напряжение сооружение - электрод сравнения, В 0… 100 Постоянный ток сооружение – пластина измерительного зонда, м. А 0…± 300 Переменный ток сооружение – пластина измерительного зонда, м. А 0… 300 Плотность постоянного тока через пластину измерительного зонда, к. А/м 2 0…± 3 Плотность переменного тока через пластину измерительного зонда, к. А/м 2 0… 3 Сопротивление растеканию переменного тока, Ом*м 2 0… 5000 Падение напряжения на токоизмерительных выводах (для расчета тока в трубопроводе), м. В 0… 1 Напряжение батареи питания, В 0… 20 Вскрытие шкафа с оборудованием (снятие защитного колпака) - Охранная функция: контроль вскрытия шкафа с оборудованием с мгновенной отправкой тревожного сообщения.
Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Основные технические характеристики Характеристика Напряжение питания, В Потребляемый ток в режиме ожидания, м. А, не более Время автономной работы от встроенной батареи при передаче одного сообщения в сутки, лет, не менее Емкость внутренней энергонезависимой памяти, записей Значение 11… 15 0, 1 3 80 000 Частота измерений от 1 раза в минуту до 1 раза в 2 месяца Частота передачи данных от 1 раза в час до 1 раза в 2 месяца Время доставки данных, мин, не более Температурный диапазон эксплуатации, °С 10 - 40…+60 Относительная влажность воздуха, % до 98 Масса в сборе со стойкой, кг 14 ± 2 Класс защиты шкафа с оборудованием по ГОСТ 14254, не хуже IP 65

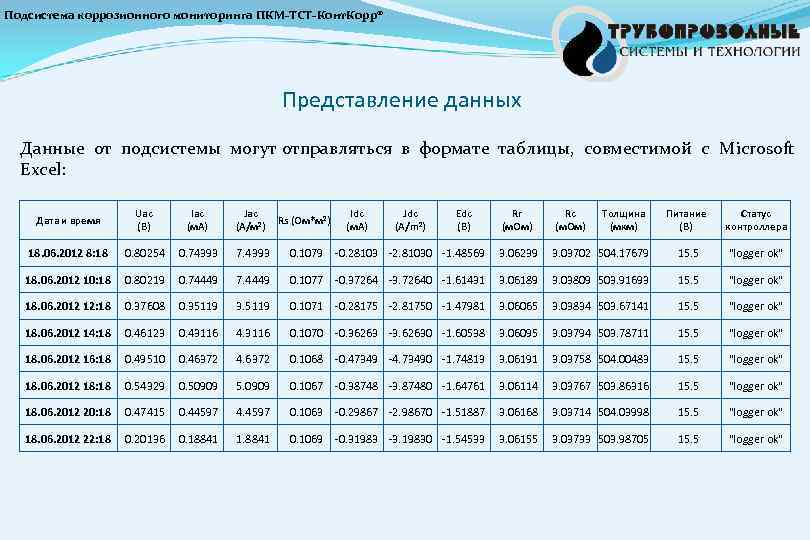

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Представление данных Данные от подсистемы могут отправляться в формате таблицы, совместимой с Microsoft Excel: Дата и время Uac (В) Iac (м. A) Jac (A/м 2) Rs (Ом*м 2) Idc (м. A) Jdc (A/m 2) Edc (В) Rr (м. Ом) 18. 06. 2012 8: 18 0. 80254 0. 74393 7. 4393 0. 1079 -0. 28103 -2. 81030 -1. 48569 3. 06239 18. 06. 2012 10: 18 0. 80219 0. 74449 7. 4449 0. 1077 -0. 37264 -3. 72640 -1. 61431 18. 06. 2012 12: 18 0. 37608 0. 35119 3. 5119 0. 1071 18. 06. 2012 14: 18 0. 46123 0. 43116 4. 3116 18. 06. 2012 16: 18 0. 49510 0. 46372 18. 06. 2012 18: 18 0. 54329 18. 06. 2012 20: 18 18. 06. 2012 22: 18 Rc (м. Ом) Толщина (мкм) Питание (В) Статус контроллера 3. 03702 504. 17679 15. 5 "logger ok" 3. 06189 3. 03809 503. 91693 15. 5 "logger ok" -0. 28175 -2. 81750 -1. 47981 3. 06065 3. 03834 503. 67141 15. 5 "logger ok" 0. 1070 -0. 36263 -3. 62630 -1. 60538 3. 06095 3. 03794 503. 78711 15. 5 "logger ok" 4. 6372 0. 1068 -0. 47349 -4. 73490 -1. 74813 3. 06191 3. 03758 504. 00483 15. 5 "logger ok" 0. 50909 5. 0909 0. 1067 -0. 38748 -3. 87480 -1. 64761 3. 06114 3. 03767 503. 86316 15. 5 "logger ok" 0. 47415 0. 44597 4. 4597 0. 1063 -0. 29867 -2. 98670 -1. 51887 3. 06168 3. 03714 504. 03998 15. 5 "logger ok" 0. 20136 0. 18841 1. 8841 0. 1069 -0. 31983 -3. 19830 -1. 54533 3. 06155 3. 03733 503. 98705 15. 5 "logger ok"

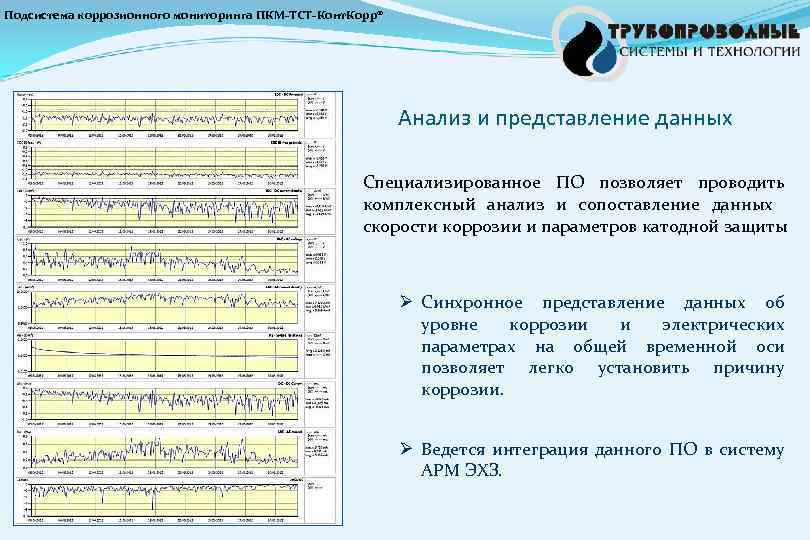

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Анализ и представление данных Специализированное ПО позволяет проводить комплексный анализ и сопоставление данных скорости коррозии и параметров катодной защиты Ø Синхронное представление данных об уровне коррозии и электрических параметрах на общей временной оси позволяет легко установить причину коррозии. Ø Ведется интеграция данного ПО в систему АРМ ЭХЗ.

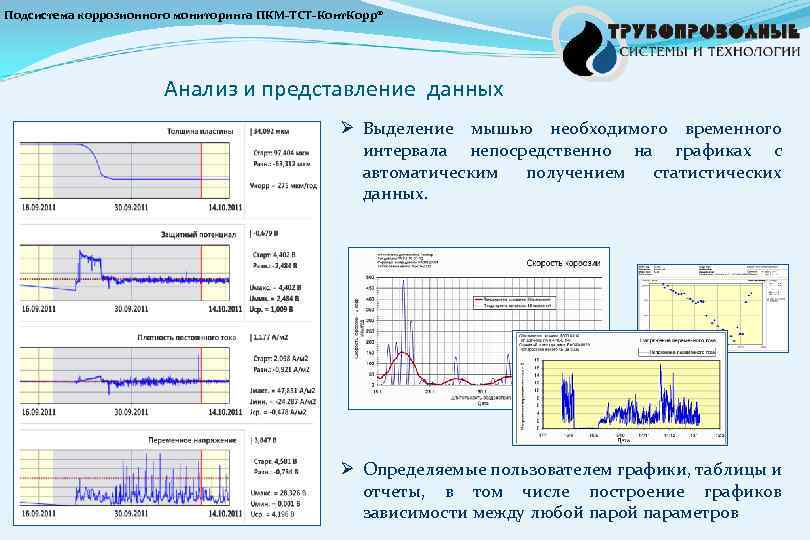

Подсистема коррозионного мониторинга ПКМ-ТСТ-Конт. Корр® Анализ и представление данных Ø Выделение мышью необходимого временного интервала непосредственно на графиках с автоматическим получением статистических данных. Ø Определяемые пользователем графики, таблицы и отчеты, в том числе построение графиков зависимости между любой параметров
Подсистема коррозионного мониторинга ПКМ-ТСТ-УЗТ предназначена для отведения переменного тока, наведенного на трубопровод, а также для дистанционного мониторинга следующих параметров ЭХЗ: Ø величины отводимого переменного тока; Ø величины переменного и постоянного напряжения между трубопроводом и электродом сравнения; Ø величины переменного и постоянного тока между трубопроводом и вспомогательным электродом; Ø величины напряжения батареи питания; Ø вскрытия шкафа с оборудованием.
Подсистема коррозионного мониторинга ПКМ-ТСТ-УЗТ Устройство подсистемы Подсистема имеет в своем составе блок отведения переменного тока, который является элементом системы ЭХЗ трубопроводов от коррозии и применяется для снижения влияния высоковольтных ЛЭП. Модуль измерений и передачи данных Функции блока: Ø отводит от трубопровода через заземление индуцированный переменный ток (до 40 А); Ø в отличие от стандартного заземления трубопровода предотвращает утечку защитного потенциала ЭХЗ (ток утечки < 1 м. А); Ø оснащено устройством грозозащиты в соответствии с ГОСТ Р 51992 -2002. Блок отведения переменного тока
Подсистема коррозионного мониторинга ПКМ-ТСТ-УЗТ Контролируемые параметры Параметр Диапазон Отводимый от трубопровода переменный ток, А 0… 50 Защитный потенциал (постоянное напряжение) на трубопроводе относительно электрода сравнения, В 0…± 10 Переменное напряжение на трубопроводе относительно электрода сравнения, В 0… 100 Постоянный ток трубопровод – вспомогательный электрод, м. А 0…± 300 Переменный ток трубопровод – вспомогательный электрод, м. А 0… 300 Плотность постоянного тока через вспомогательный электрод, к. А/м 2 0…± 3 Плотность переменного тока через вспомогательный электрод, к. А/м 2 0… 3 Температура внутри шкафа с оборудованием, °С Напряжение батареи питания, В -40…+100 0… 5 Охранная функция: контроль вскрытия шкафа с оборудованием с мгновенной отправкой тревожного сообщения.

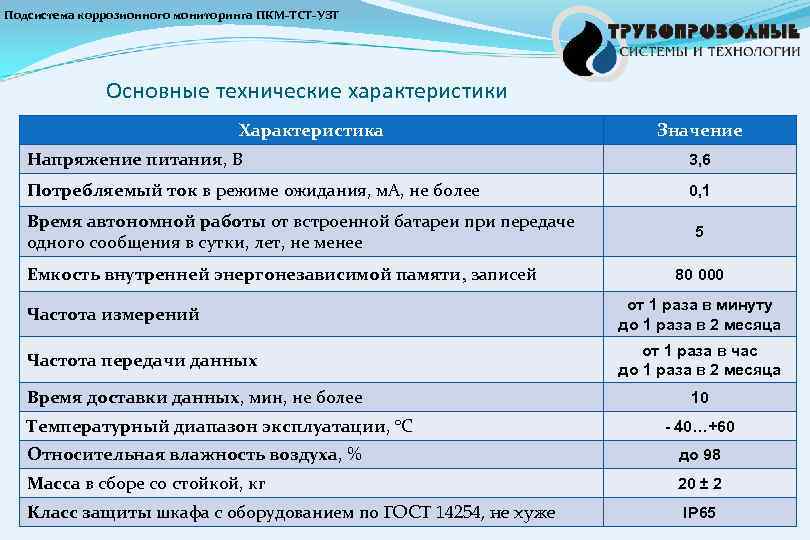

Подсистема коррозионного мониторинга ПКМ-ТСТ-УЗТ Основные технические характеристики Характеристика Значение Напряжение питания, В 3, 6 Потребляемый ток в режиме ожидания, м. А, не более 0, 1 Время автономной работы от встроенной батареи при передаче одного сообщения в сутки, лет, не менее Емкость внутренней энергонезависимой памяти, записей 5 80 000 Частота измерений от 1 раза в минуту до 1 раза в 2 месяца Частота передачи данных от 1 раза в час до 1 раза в 2 месяца Время доставки данных, мин, не более Температурный диапазон эксплуатации, °С 10 - 40…+60 Относительная влажность воздуха, % до 98 Масса в сборе со стойкой, кг 20 ± 2 Класс защиты шкафа с оборудованием по ГОСТ 14254, не хуже IP 65
Подсистема коррозионного мониторинга ПКМ-ТСТ-КИП – подсистема коррозионного мониторинга, обеспечивающая дистанционный (или ручной) мониторинг на контрольноизмерительных пунктах, собранных по различным схемам. Подсистема позволяет контролировать коррозионную ситуацию в местах установки до 4 электродов сравнения со вспомогательными электродами одновременно, а также вести мониторинг тока заземления, дренажа, протекторных групп, тока в трубопроводе, сопротивления трубопровод – кожух, температуры трубопровода и т. д.
Подсистема коррозионного мониторинга ПКМ-ТСТ-КИП Контролируемые параметры Параметр Поляризационный потенциал сооружения Суммарный потенциал на сооружении относительно электрода сравнения Переменное напряжение на сооружении относительно электрода сравнения Значение 0… ± 5 В 0… ± 7, 5 В 0… 100 В Постоянный ток сооружение – вспомогательный электрод 0…± 300 м. А Переменный ток сооружение – вспомогательный электрод 0… 300 м. А Плотность постоянного тока через вспомогательный электрод Расчетная величина А/м 2 Плотность переменного тока через вспомогательный электрод Расчетная величина А/м 2 Сопротивление растеканию переменного тока Ток через блок совместной защиты (БСЗ) Расчетная величина, Ом*м 2 0… 25 А Ток заземления 0… 500 А Токи протекторных групп 0… 200 А Ток дренажа 0… 1000 А Падение напряжения на токоизмерительных выводах (ток в трубопроводе) Сопротивление между трубопроводом и кожухом 0… 1 м. В 0… 10 к. Ом Температура трубопровода -50…+100 °С Уровень сигнала GSM/УКВ/Спутник 12 значений Напряжение батареи питания Вскрытие шкафа с оборудованием ( снятие крышки терминала) 0… 15 В Охранная функция
Подсистема коррозионного мониторинга ПКМ-ТСТ Подсистемы ПКМ-ТСТ имеют модульную архитектуру, позволяющую изменять набор контролируемых параметров и создавать гибкие решения с учетом требований заказчика. Питание подсистем может осуществляться как от комплекта батарей (от 3 до 6 лет автономной работы), так и от внешних источников постоянного или переменного напряжения.

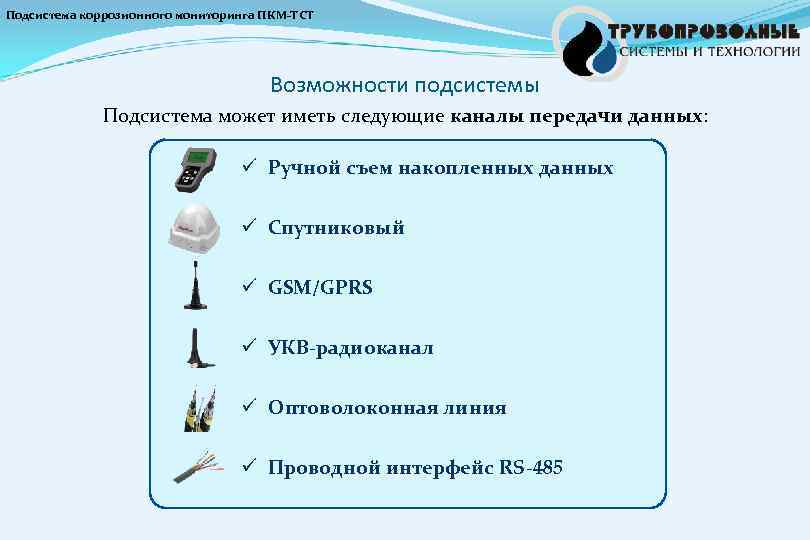

Подсистема коррозионного мониторинга ПКМ-ТСТ Возможности подсистемы Подсистема может иметь следующие каналы передачи данных: ü Ручной съем накопленных данных ü Спутниковый ü GSM/GPRS ü УКВ-радиоканал ü Оптоволоконная линия ü Проводной интерфейс RS-485
Подсистема коррозионного мониторинга ПКМ-ТСТ Возможности подсистемы Данные полученные с заданной периодичностью с подсистем ПКМ-ТСТ могут быть приняты в ЛПУ и переданы на АРМ ЭХЗ с помощью локально-узловой станции ЛУС-ТСТ.
Подсистема коррозионного мониторинга ПКМ-ТСТ Эксплуатация Подсистемы ПКМ-ТСТ, установленные на участке с повышенной коррозионной опасностью МГ «Белоусово-Ленинград»
Подсистема коррозионного мониторинга ПКМ-ТСТ Подсистемы коррозионного мониторинга ПКМ-ТСТ успешно прошли приемочные испытания и одобрены к применению на объектах ОАО «Газпром» .
СПАСИБО ЗА ВНИМАНИЕ! ЗАО «ТРУБОПРОВОДНЫЕ СИСТЕМЫ И ТЕХНОЛОГИИ» 115114 , г. Москва, Дербеневская наб. , д. 7 стр. 6 Телефон/Факс: +7 -495 -6470307 E-mail: info@pipe-st. ru URL : www. pipe-st. com 27
