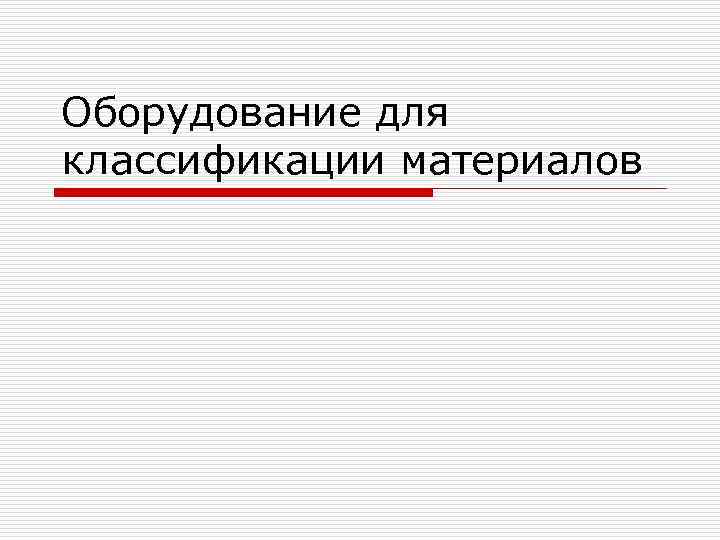

Оборудование для классификации материалов

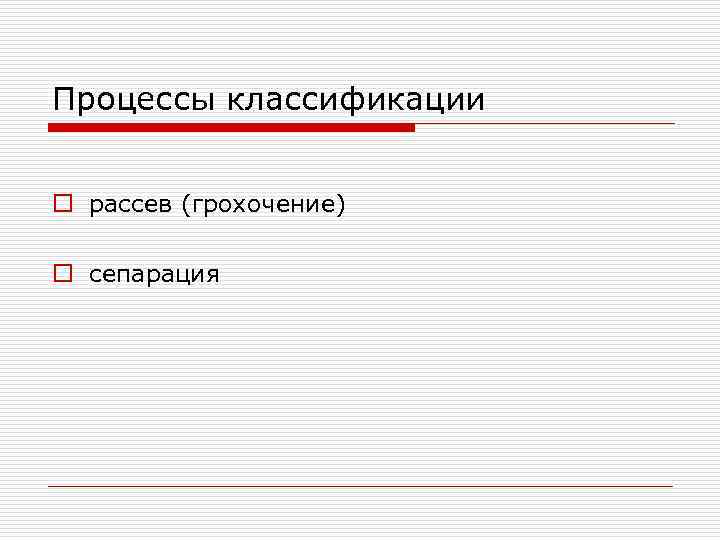

Процессы классификации o рассев (грохочение) o сепарация

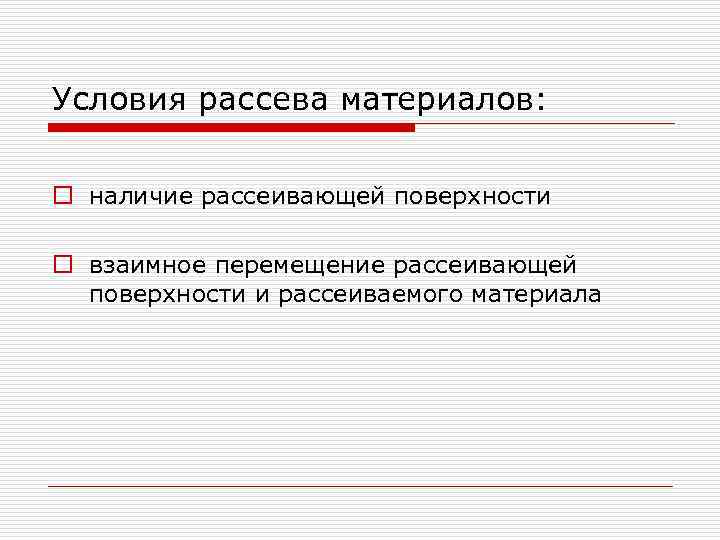

Условия рассева материалов: o наличие рассеивающей поверхности o взаимное перемещение рассеивающей поверхности и рассеиваемого материала

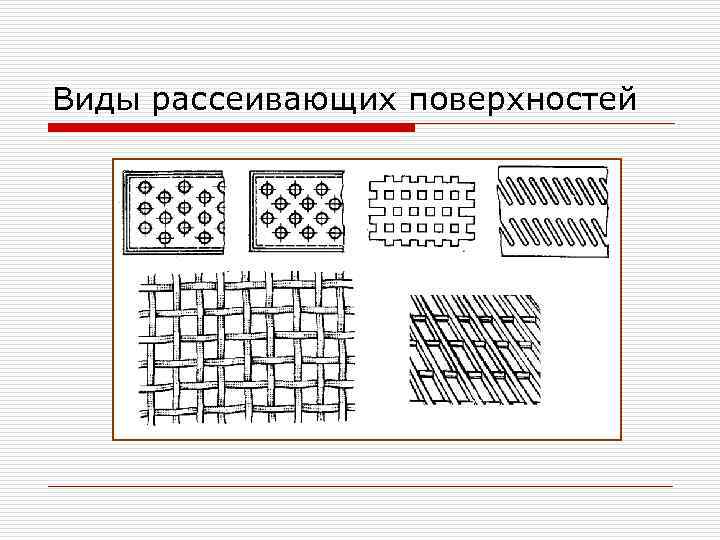

Виды рассеивающих поверхностей

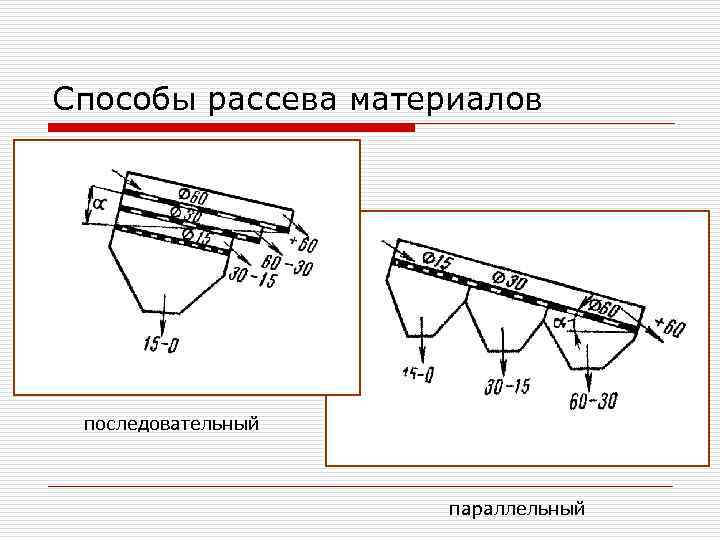

Способы рассева материалов последовательный параллельный
Неподвижный колосниковый грохот
Колосниковый возвратнопоступательный грохот

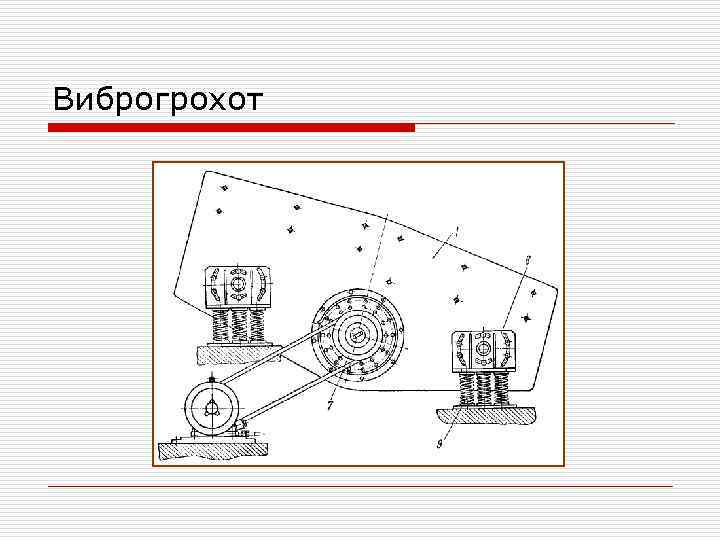

Виброгрохот
Валковый грохот
Сито-бурат
Дуговой грохот
Гидроциклон
Условия разделения частиц в воздушном потоке o воздействие на частицу по крайней мере двух сил, направленных в различные стороны o Величина сил должна различным способом зависеть от диаметра частицы
Разделение частиц в восходящем воздушном потоке F P = mg = Vg = 4/3( R 3) g = K 1 R 3 F = K 2 S = K 2 R 2 R S v P для малых частиц F > P При постоянном значении v: для крупных частиц F < P

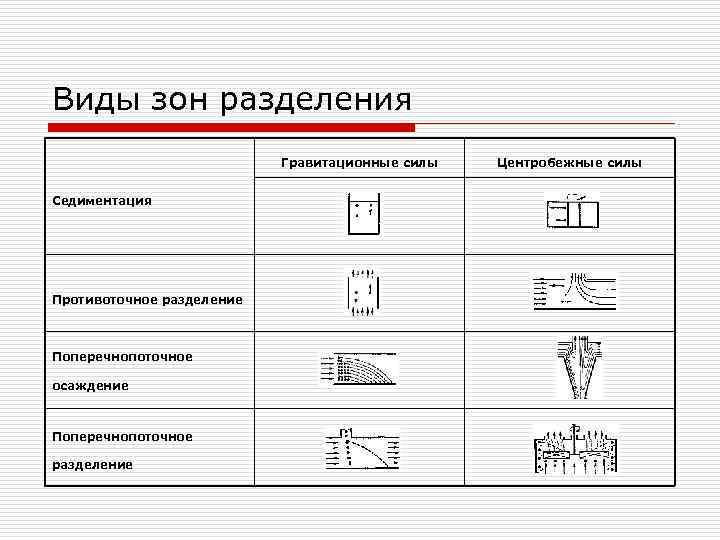

Виды зон разделения Гравитационные силы Седиментация Противоточное разделение Поперечнопоточное осаждение Поперечнопоточное разделение Центробежные силы
Эффективность работы сепаратора. Кривая Тромпа
Воздушно-проходной (статический) сепаратор

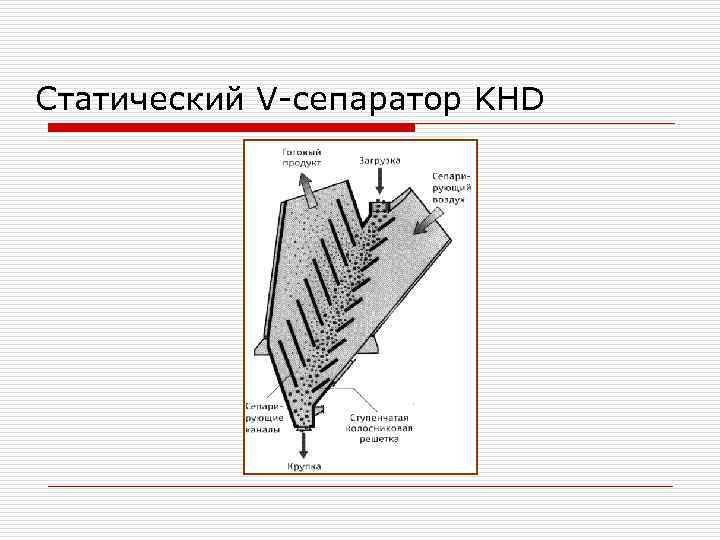

Статический V-сепаратор KHD

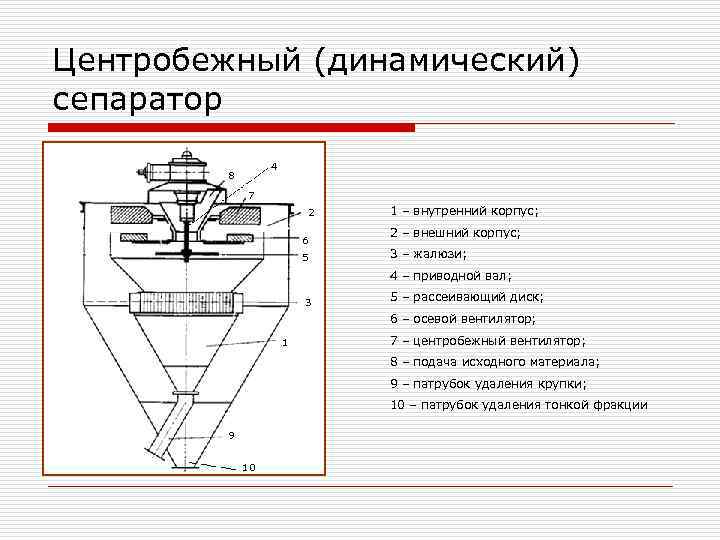

Центробежный (динамический) сепаратор 4 8 7 2 6 5 1 – внутренний корпус; 2 – внешний корпус; 3 – жалюзи; 4 – приводной вал; 3 5 – рассеивающий диск; 6 – осевой вентилятор; 1 7 – центробежный вентилятор; 8 – подача исходного материала; 9 – патрубок удаления крупки; 10 – патрубок удаления тонкой фракции 9 10

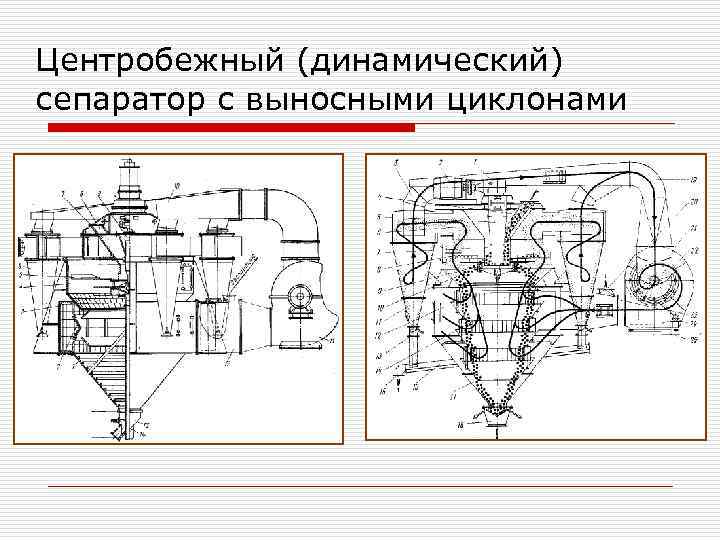

Центробежный (динамический) сепаратор с выносными циклонами
Динамический сепаратор O-SEPA

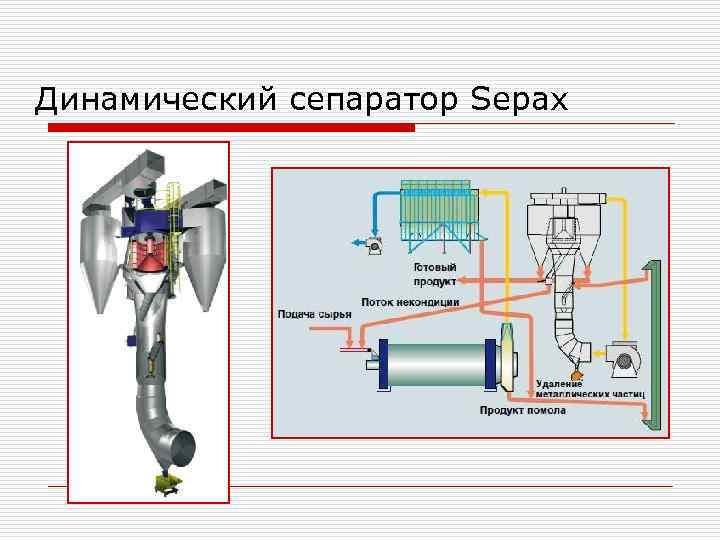

Динамический сепаратор Sepax
