Оборудование для депарафинизации скважин ►Впроцессе эксплуатации в
Оборудование для депарафинизации скважин
►Впроцессе эксплуатации в наземном и подземном обору- довании скважин образуются отложения в виде парафинов. Для депарафинизации насосно -компрессорных труб, а также для подогрева трубопро-водов и другого нефтепромыс-лового оборудования насыщенным паром высокого давления (режим 1),

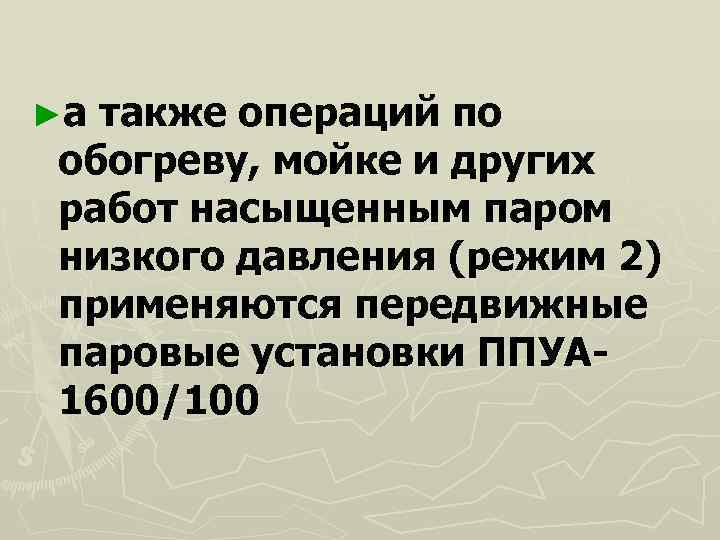

►атакже операций по обогреву, мойке и других работ насыщенным паром низкого давления (режим 2) применяются передвижные паровые установки ППУА- 1600/100
Агрегат для депарафинизации ППУА – 1600/100

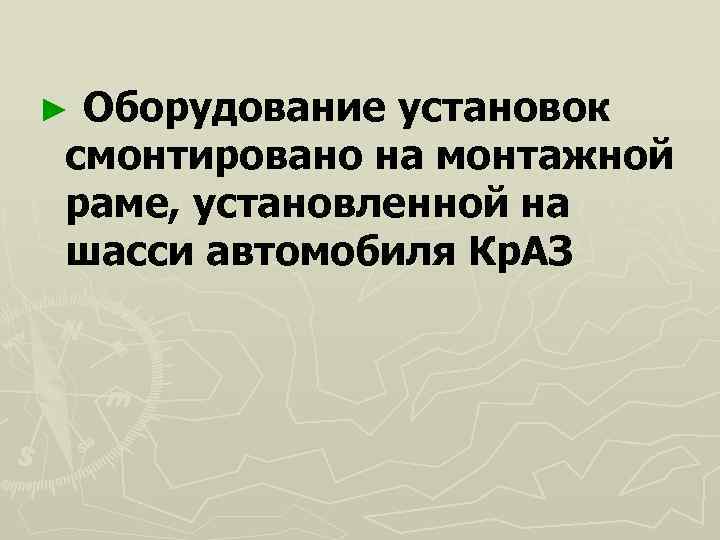

►Оборудование установок смонтировано на монтажной раме, установленной на шасси автомобиля Кр. АЗ

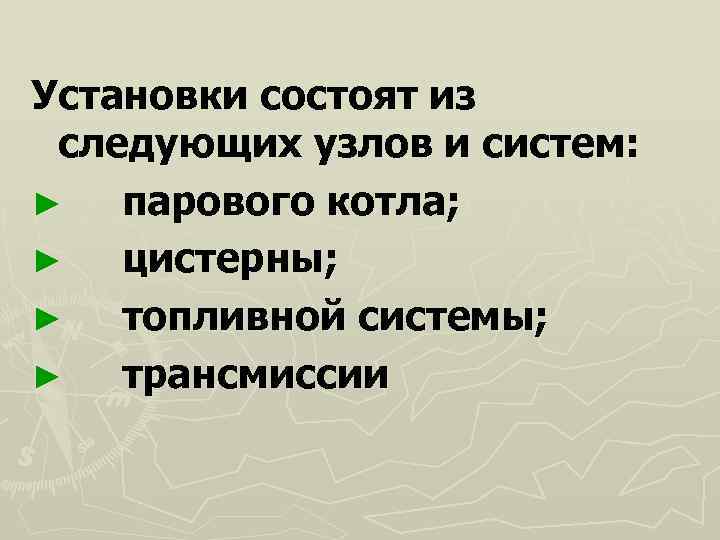

Установки состоят из следующих узлов и систем: ► парового котла; ► цистерны; ► топливной системы; ► трансмиссии

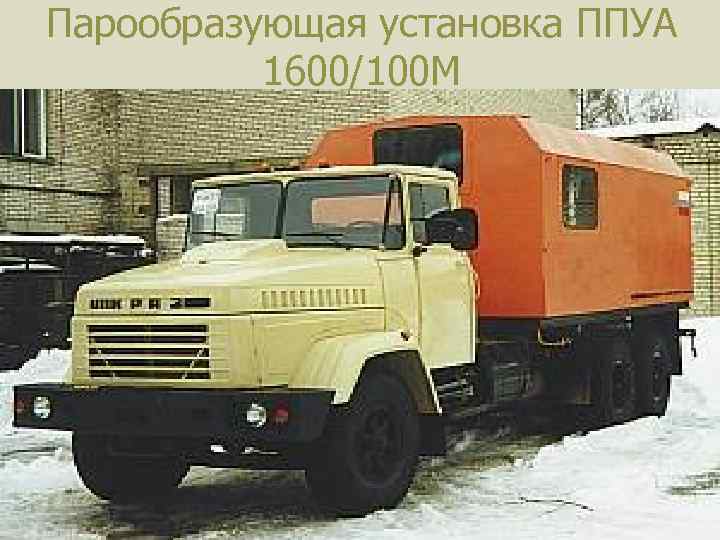

Парообразующая установка ППУА 1600/100 М

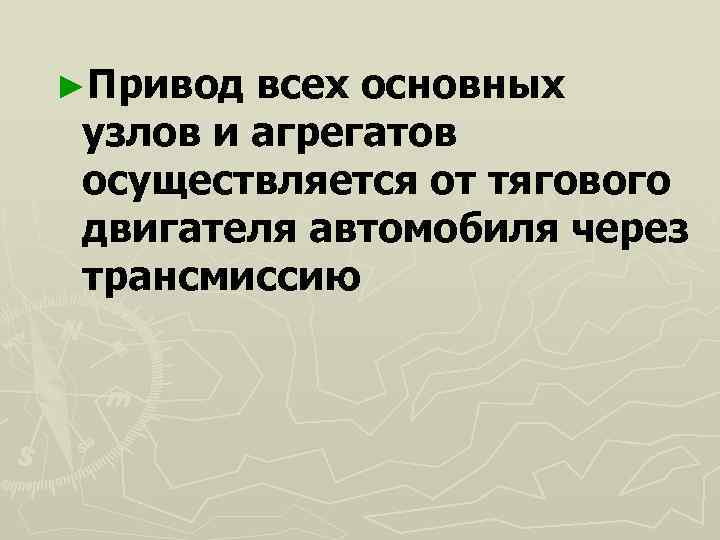

►Привод всех основных узлов и агрегатов осуществляется от тягового двигателя автомобиля через трансмиссию
Парогенераторная установка. ППУА-1600100 ► 1 -паровой котел, 2 -кузов, 3 -цистерна, 4 - топливный бак, 5 -обвязка, б- электрооборудование и КИП и А, 7 -привод установки, 8 -воздуховод, 9 - ограждения, 10 -огнетушители, 11 -комплект инструмента и принадлежностей, 12 - запорный узел, 13 -шасси автомобиля Кр. А 3 -250, 14 -рама с креплениями, 15 - крепление магистральных труб, 16 - управление регулирующими вентилями

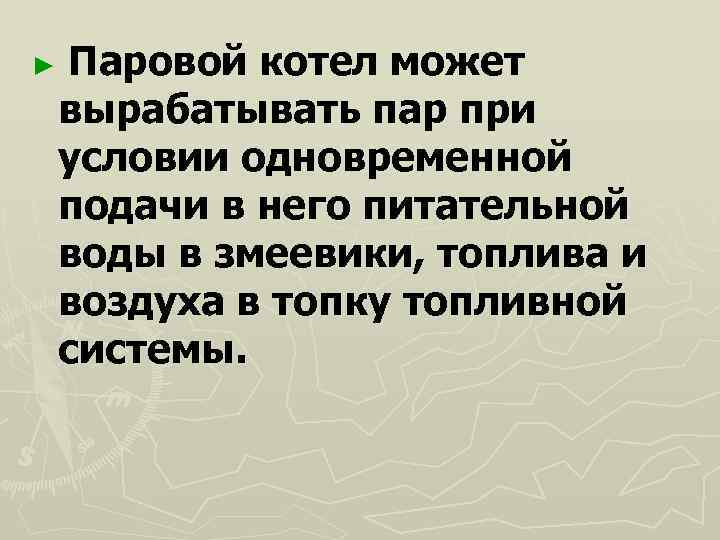

► Паровой котел может вырабатывать пар при условии одновременной подачи в него питательной воды в змеевики, топлива и воздуха в топку топливной системы.
Насос водяной
Люк для обслуживания клапана насоса

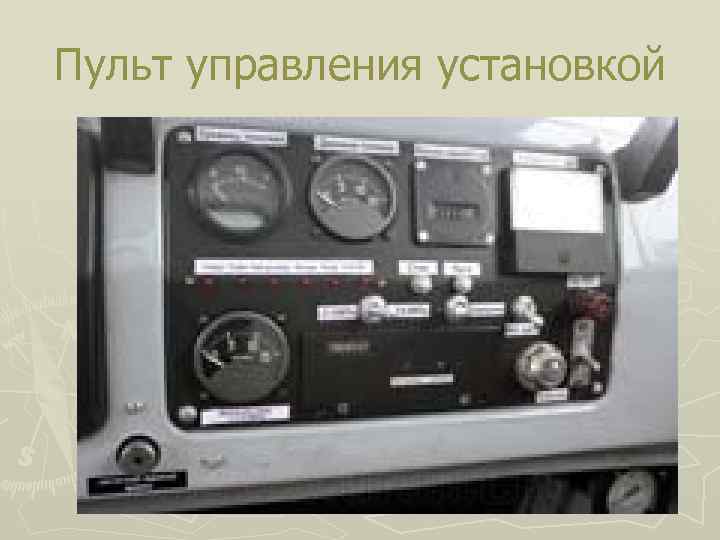

Пульт управления установкой
►Водаиз цистерны, питатель- ным насосом нагнетается в змеевики парового котла, поднимается вверх, проходит через спиральный поточный змеевик и далее во внутрен- ний цилиндрический змеевик, где происходит процесс парообразования.

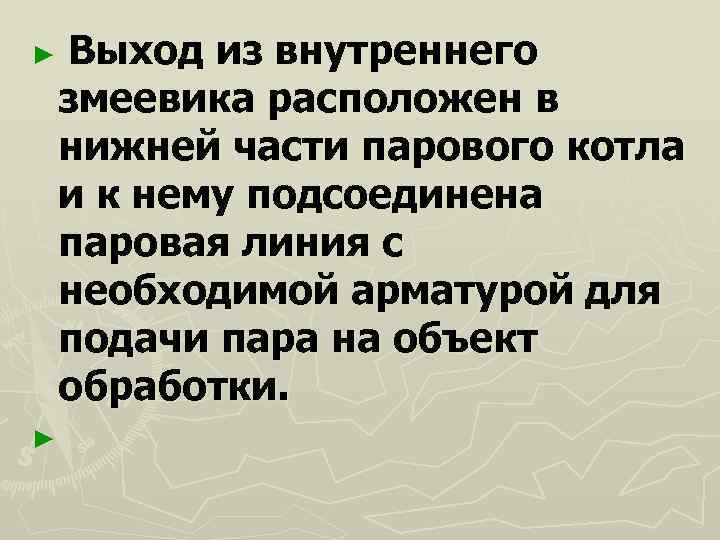

► Выход из внутреннего змеевика расположен в нижней части парового котла и к нему подсоединена паровая линия с необходимой арматурой для подачи пара на объект обработки. ►

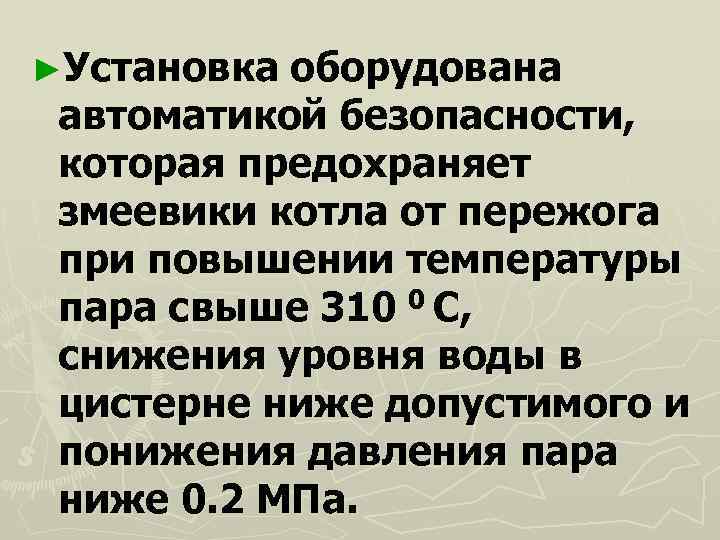

►Установка оборудована автоматикой безопасности, которая предохраняет змеевики котла от пережога при повышении температуры пара свыше 310 0 С, снижения уровня воды в цистерне ниже допустимого и понижения давления пара ниже 0. 2 МПа.

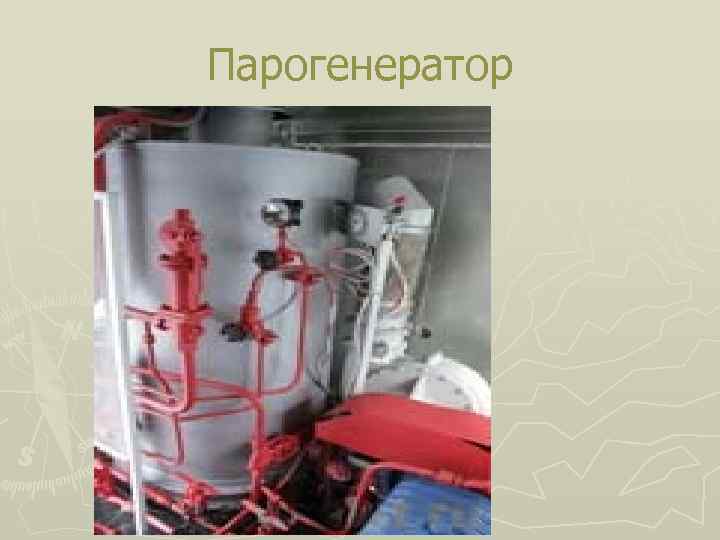

Парогенератор

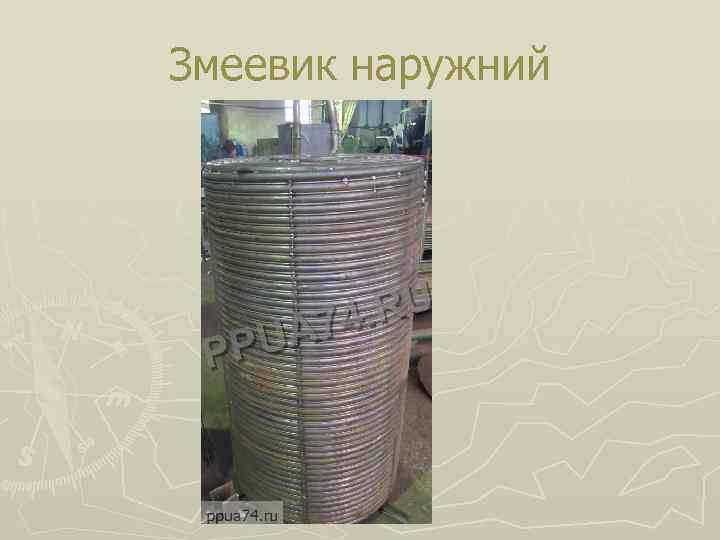

Змеевик наружний

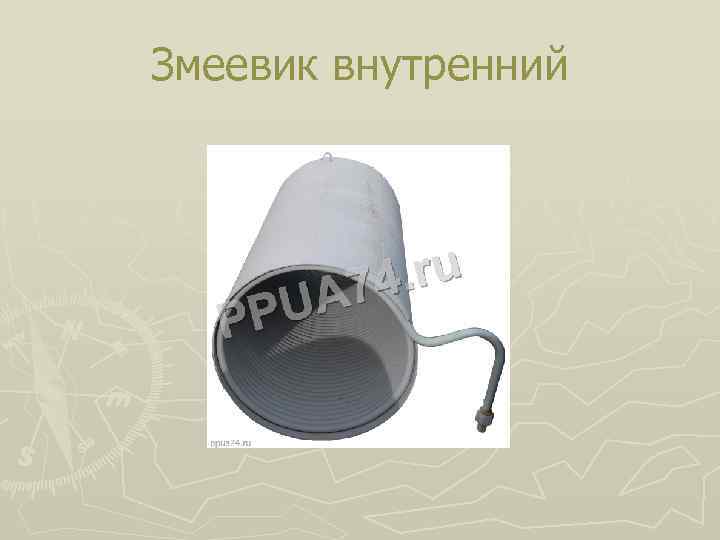

Змеевик внутренний

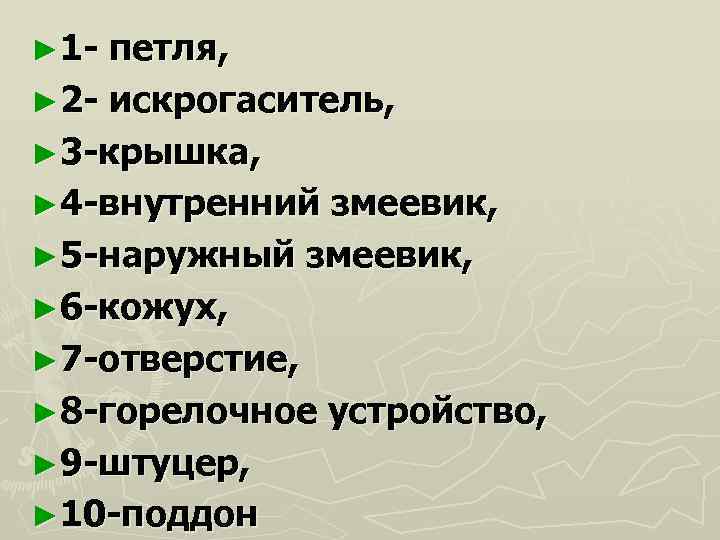

► 1 - петля, ► 2 - искрогаситель, ► 3 -крышка, ► 4 -внутренний змеевик, ► 5 -наружный змеевик, ► 6 -кожух, ► 7 -отверстие, ► 8 -горелочное устройство, ► 9 -штуцер, ► 10 -поддон
Горелочное устройство ►Предназначено для создания горючей смеси, ее воспламе- нения и обеспечения стабиль- ного горения. На поддоне смонтировано устройство с завихрителем, форсункой с системой зажигания и устройство для контроля за пламенем.

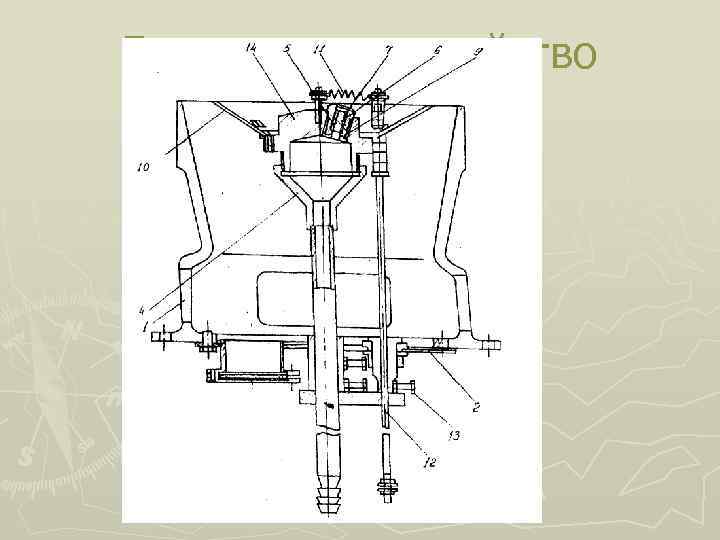

Горелочное устройство

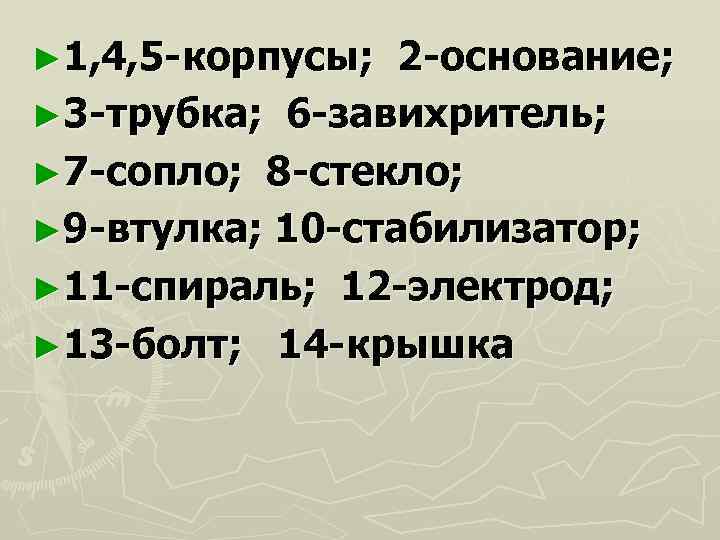

► 1, 4, 5 -корпусы; 2 -основание; ► 3 -трубка; 6 -завихритель; ► 7 -сопло; 8 -стекло; ► 9 -втулка; 10 -стабилизатор; ► 11 -спираль; 12 -электрод; ► 13 -болт; 14 -крышка

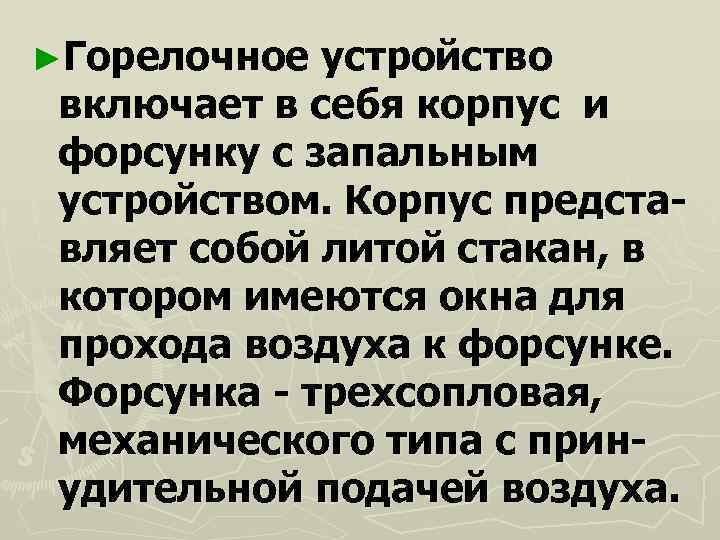

►Горелочное устройство включает в себя корпус и форсунку с запальным устройством. Корпус предста- вляет собой литой стакан, в котором имеются окна для прохода воздуха к форсунке. Форсунка - трехсопловая, механического типа с прин- удительной подачей воздуха.
Форсунка

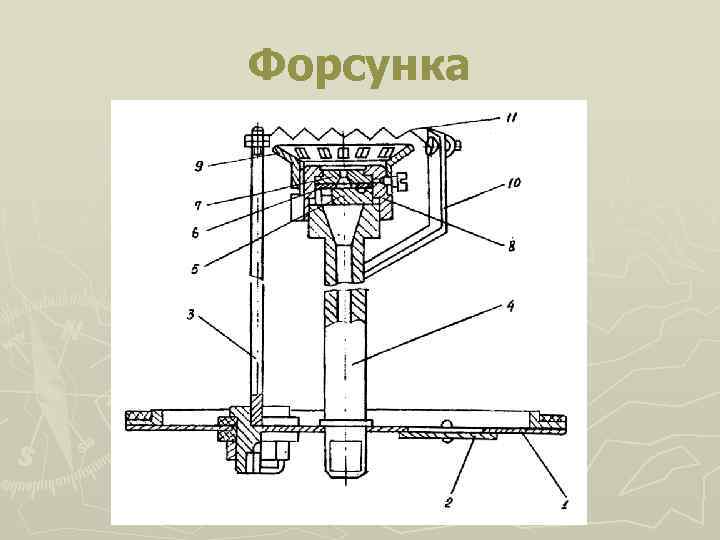

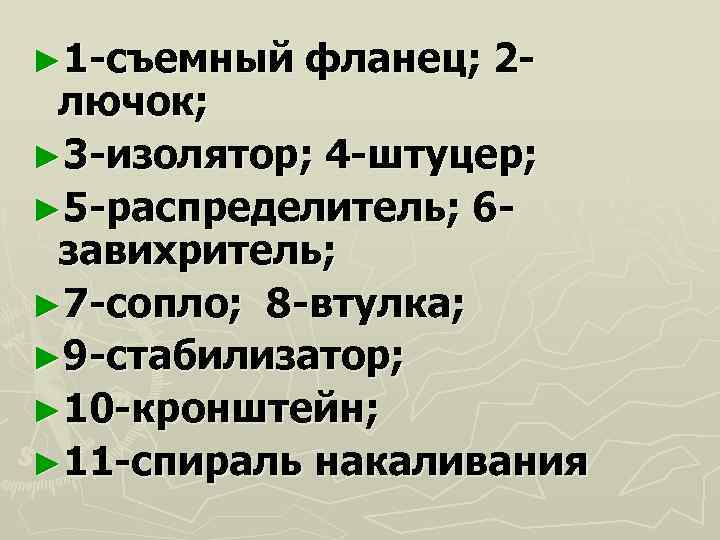

► 1 -съемный фланец; 2 - лючок; ► 3 -изолятор; 4 -штуцер; ► 5 -распределитель; 6 - завихритель; ► 7 -сопло; 8 -втулка; ► 9 -стабилизатор; ► 10 -кронштейн; ► 11 -спираль накаливания
►Распылительное устройство состоит из распределителя, завихрителя, сопла. К электроду и кронштейну прикреплена спираль накаливания, с помощью которой производится дистанционный розжиг топки парового котла.

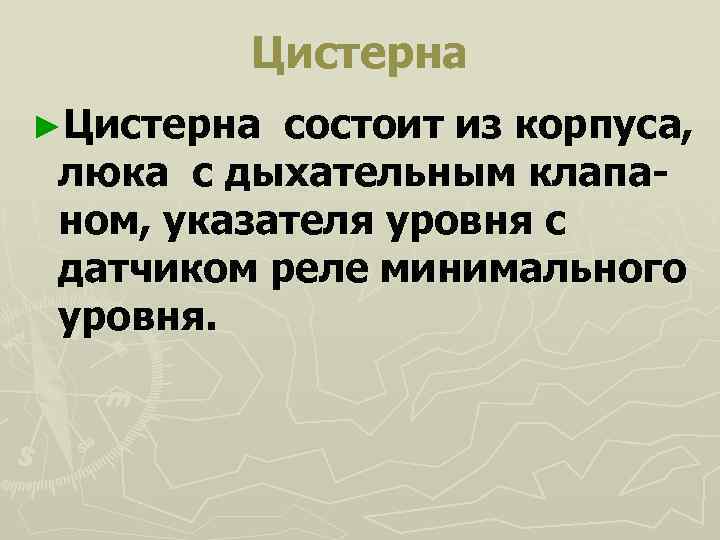

Цистерна ►Цистерна состоит из корпуса, люка с дыхательным клапа- ном, указателя уровня с датчиком реле минимального уровня.

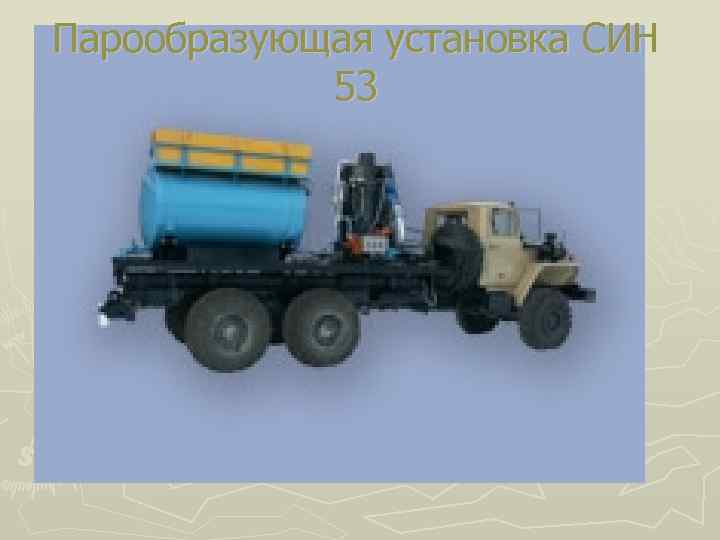

Парообразующая установка СИН 53

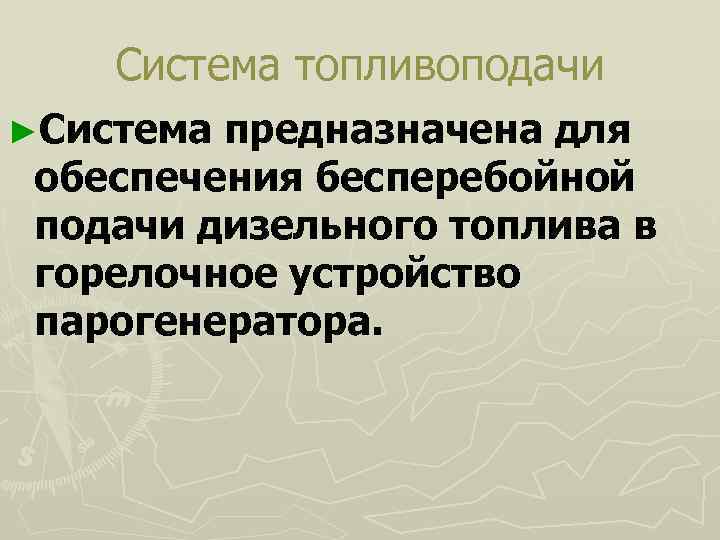

Система топливоподачи ►Система предназначена для обеспечения бесперебойной подачи дизельного топлива в горелочное устройство парогенератора.

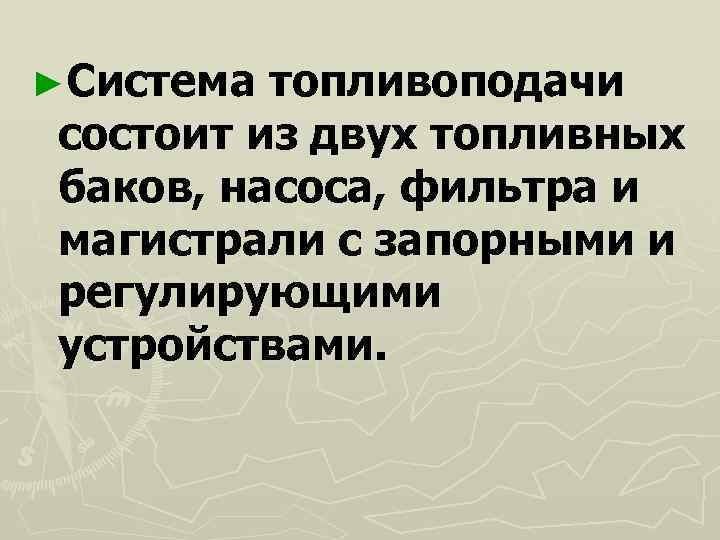

►Система топливоподачи состоит из двух топливных баков, насоса, фильтра и магистрали с запорными и регулирующими устройствами.
Система топливоподачи

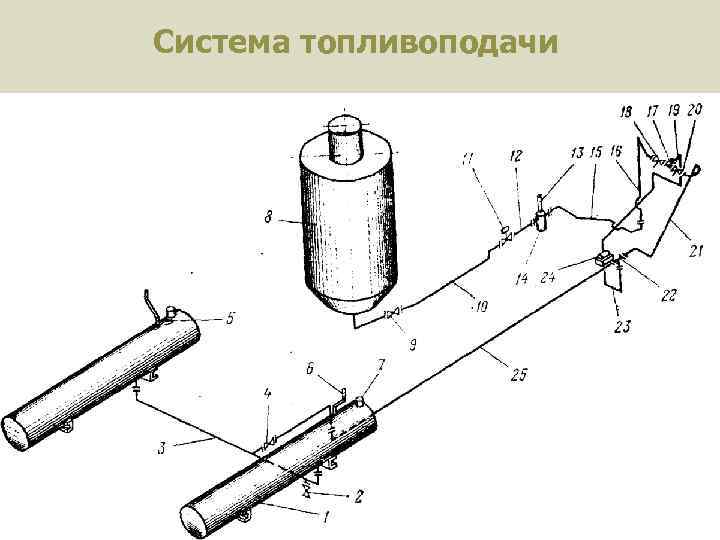

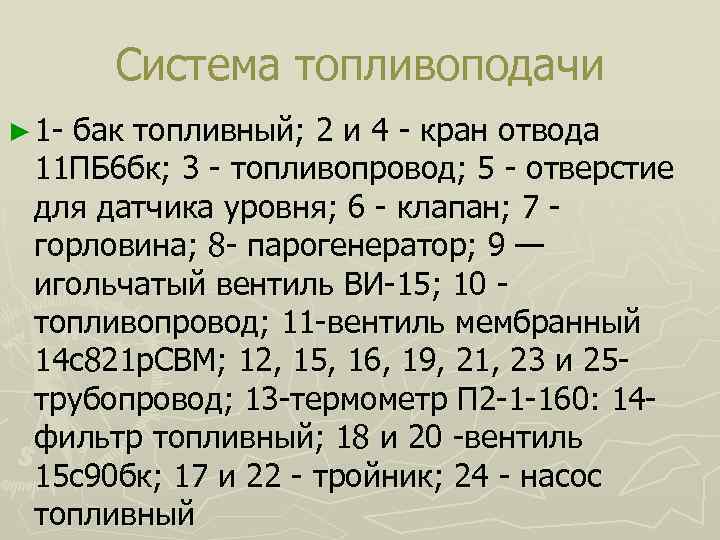

Система топливоподачи ► 1 - бак топливный; 2 и 4 - кран отвода 11 ПБ 6 бк; 3 - топливопровод; 5 - отверстие для датчика уровня; 6 - клапан; 7 - горловина; 8 - парогенератор; 9 — игольчатый вентиль ВИ-15; 10 - топливопровод; 11 -вентиль мембранный 14 с821 р. СВМ; 12, 15, 16, 19, 21, 23 и 25 - трубопровод; 13 -термометр П 2 -1 -160: 14 - фильтр топливный; 18 и 20 -вентиль 15 с90 бк; 17 и 22 - тройник; 24 - насос топливный

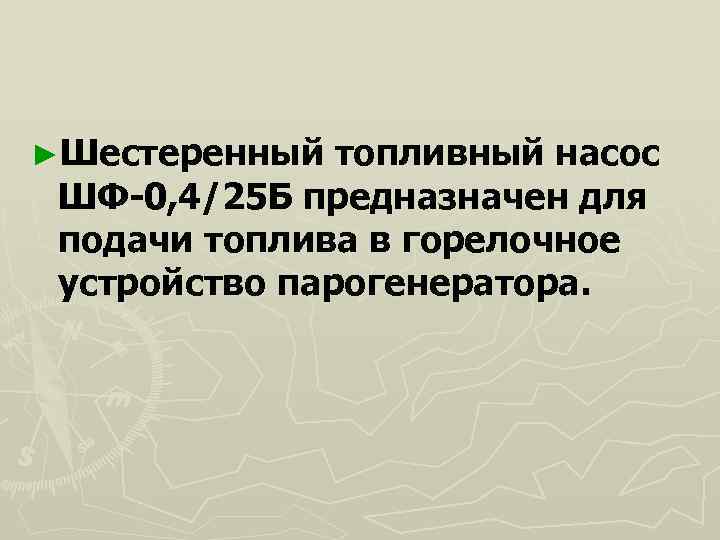

►Шестеренный топливный насос ШФ-0, 4/25 Б предназначен для подачи топлива в горелочное устройство парогенератора.
Питательный насос ►Питательный насос предназначен для подачи воды из цистерны в паровой котел и создания рабочего давления пара на выходе из установки. Насос приводится в действие от коробки отбора мощности автомобиля через клиноременную передачу.

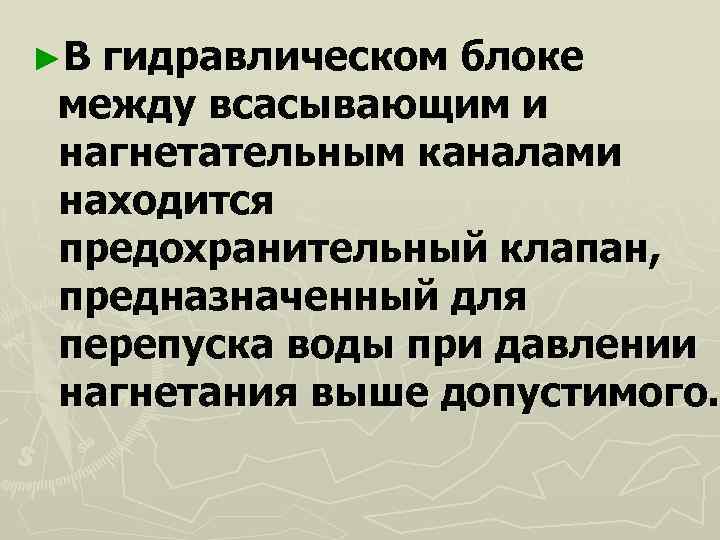

►Вгидравлическом блоке между всасывающим и нагнетательным каналами находится предохранительный клапан, предназначенный для перепуска воды при давлении нагнетания выше допустимого.

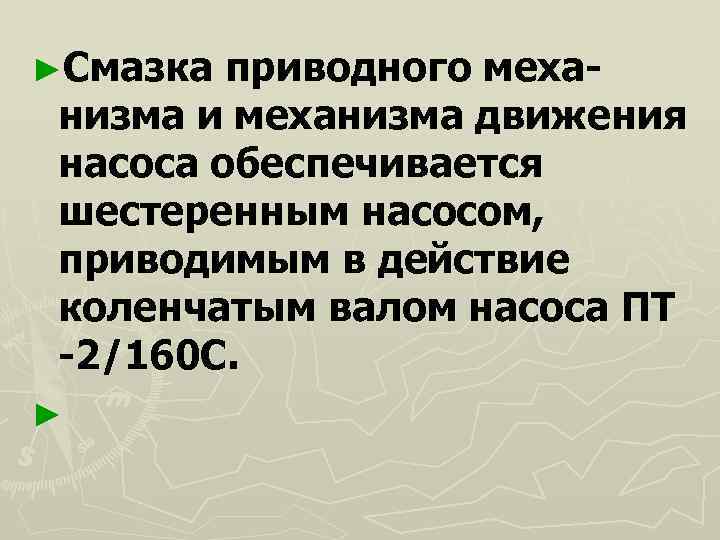

►Смазка приводного меха- низма и механизма движения насоса обеспечивается шестеренным насосом, приводимым в действие коленчатым валом насоса ПТ -2/160 С. ►
►Дляконтроля за работой насоса на специальном щитке около него установлены контрольно- измерительные приборы.

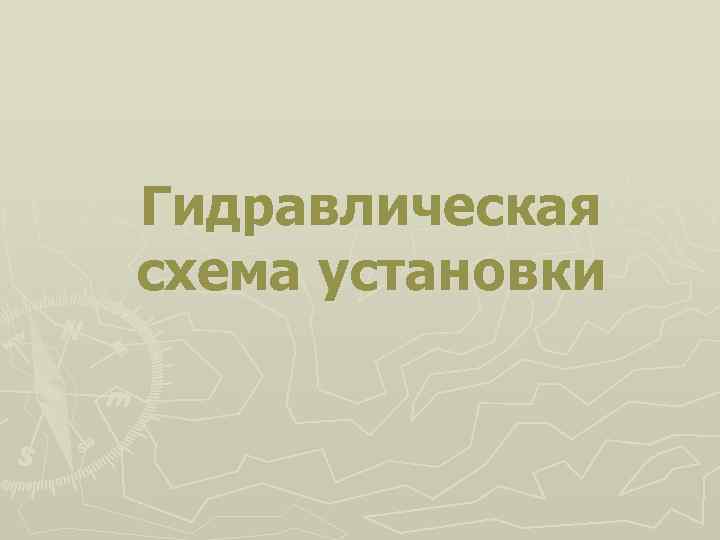

Гидравлическая схема установки

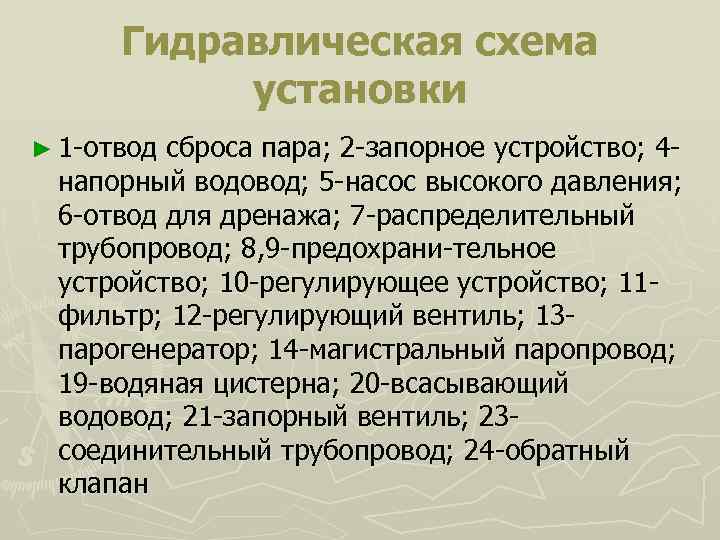

Гидравлическая схема установки ► 1 -отводсброса пара; 2 -запорное устройство; 4 - напорный водовод; 5 -насос высокого давления; 6 -отвод для дренажа; 7 -распределительный трубопровод; 8, 9 -предохрани-тельное устройство; 10 -регулирующее устройство; 11 - фильтр; 12 -регулирующий вентиль; 13 - парогенератор; 14 -магистральный паропровод; 19 -водяная цистерна; 20 -всасывающий водовод; 21 -запорный вентиль; 23 - соединительный трубопровод; 24 -обратный клапан

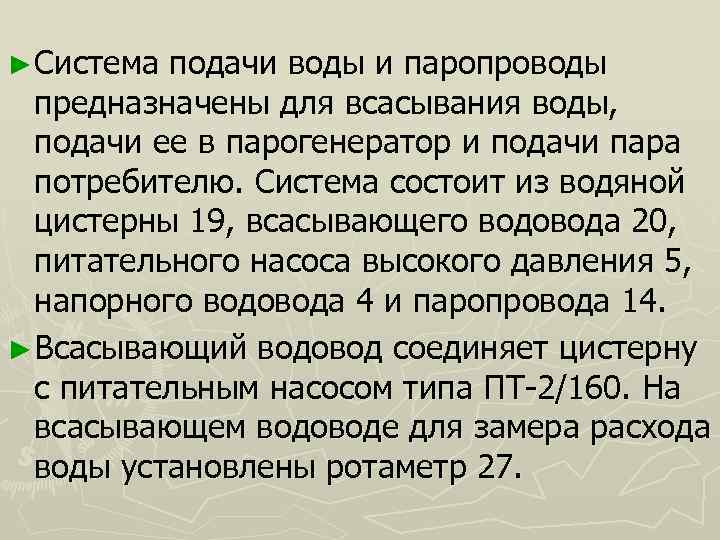

►Система подачи воды и паропроводы предназначены для всасывания воды, подачи ее в парогенератор и подачи пара потребителю. Система состоит из водяной цистерны 19, всасывающего водовода 20, питательного насоса высокого давления 5, напорного водовода 4 и паропровода 14. ►Всасывающий водовод соединяет цистерну с питательным насосом типа ПТ-2/160. На всасывающем водоводе для замера расхода воды установлены ротаметр 27.

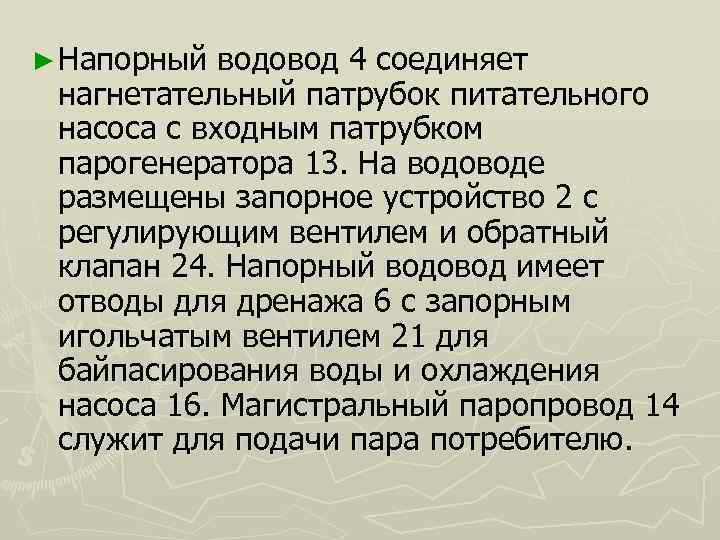

► Напорный водовод 4 соединяет нагнетательный патрубок питательного насоса с входным патрубком парогенератора 13. На водоводе размещены запорное устройство 2 с регулирующим вентилем и обратный клапан 24. Напорный водовод имеет отводы для дренажа 6 с запорным игольчатым вентилем 21 для байпасирования воды и охлаждения насоса 16. Магистральный паропровод 14 служит для подачи пара потребителю.
