Оболочки головного

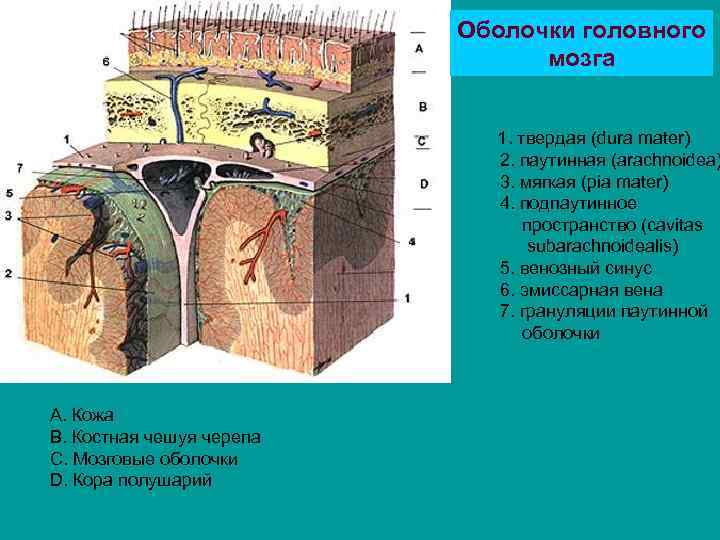

Оболочки головного мозга 1. твердая (dura mater) 2. паутинная (arachnoidea) 3. мягкая (pia mater) 4. подпаутинное пространство (cavitas subarachnoidealis) 5. венозный синус 6. эмиссарная вена 7. грануляции паутинной оболочки А. Кожа B. Костная чешуя черепа C. Мозговые оболочки D. Кора полушарий

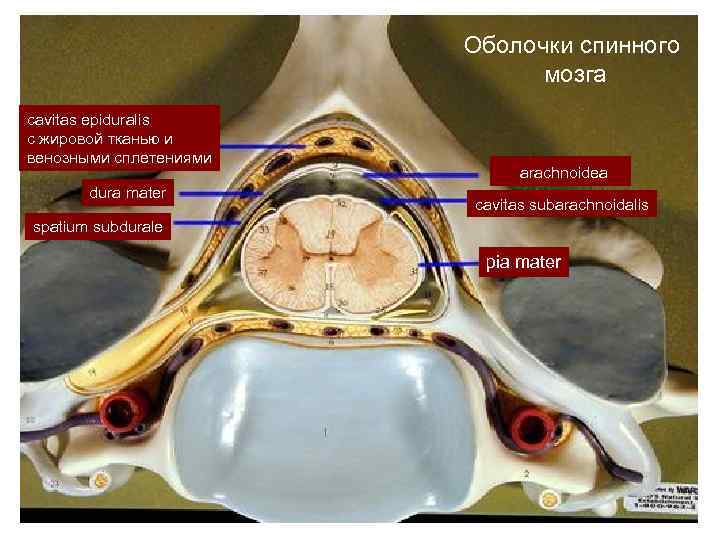

Оболочки спинного мозга cavitas epiduralis с жировой тканью и венозными сплетениями arachnoidea dura mater cavitas subarachnoidalis spatium subdurale pia mater

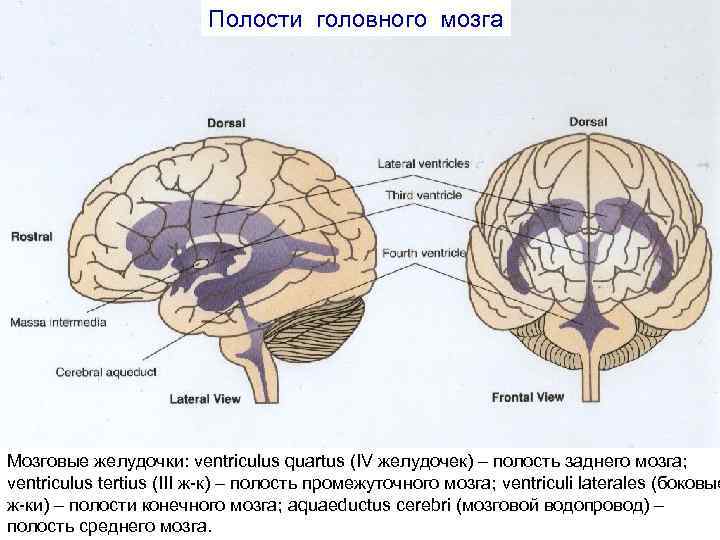

Полости головного мозга Мозговые желудочки: ventriculus quartus (IV желудочек) – полость заднего мозга; ventriculus tertius (III ж-к) – полость промежуточного мозга; ventriculi laterales (боковые ж-ки) – полости конечного мозга; aquaeductus cerebri (мозговой водопровод) – полость среднего мозга.

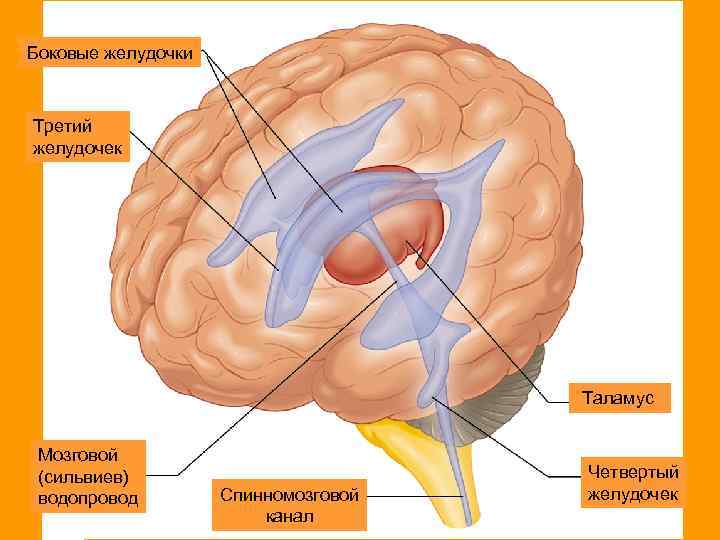

Боковые желудочки Третий желудочек Таламус Мозговой (сильвиев) Четвертый водопровод Спинномозговой желудочек канал ааа

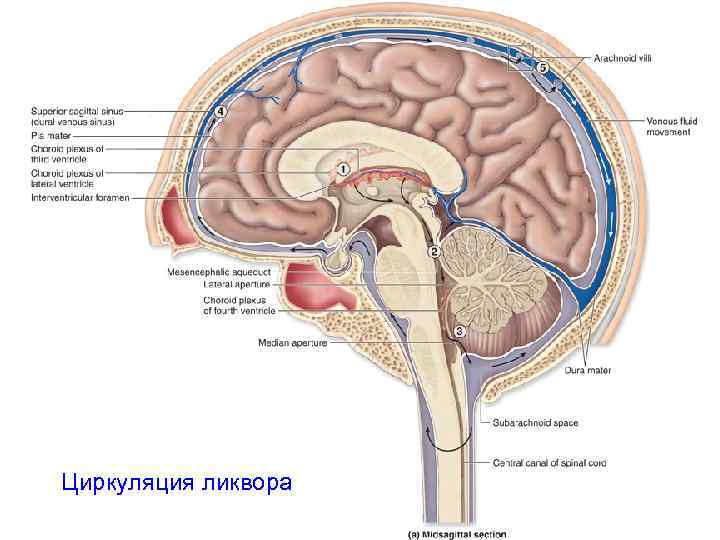

Циркуляция ликвора

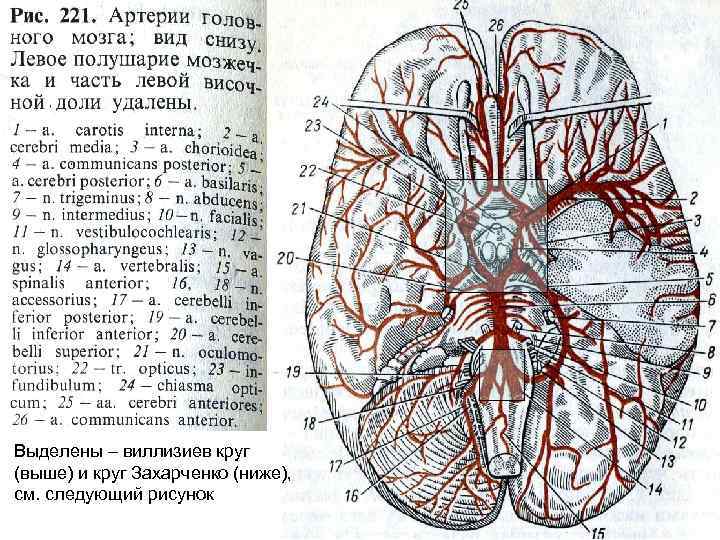

Выделены – виллизиев круг (выше) и круг Захарченко (ниже), см. следующий рисунок

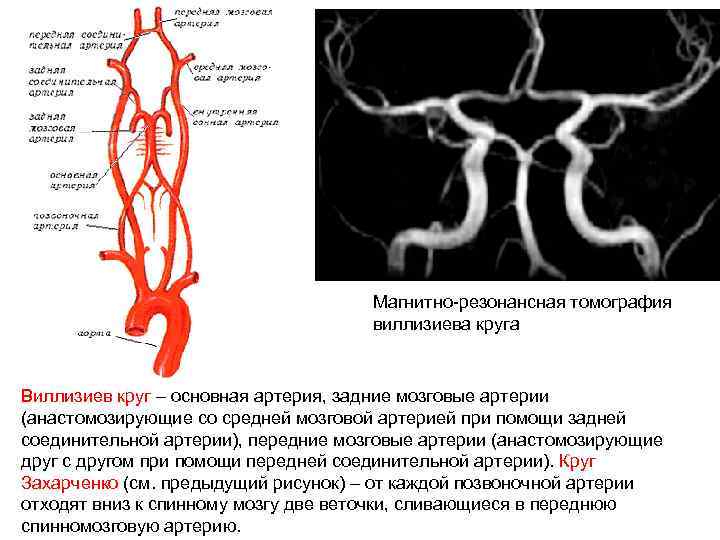

Магнитно-резонансная томография виллизиева круга Виллизиев круг – основная артерия, задние мозговые артерии (анастомозирующие со средней мозговой артерией при помощи задней соединительной артерии), передние мозговые артерии (анастомозирующие друг с другом при помощи передней соединительной артерии). Круг Захарченко (см. предыдущий рисунок) – от каждой позвоночной артерии отходят вниз к спинному мозгу две веточки, сливающиеся в переднюю спинномозговую артерию.

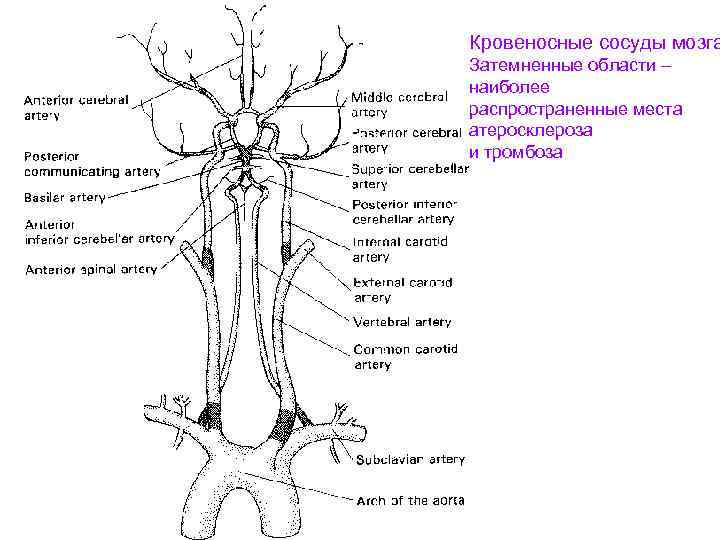

Кровеносные сосуды мозга Затемненные области – наиболее распространенные места атеросклероза и тромбоза
