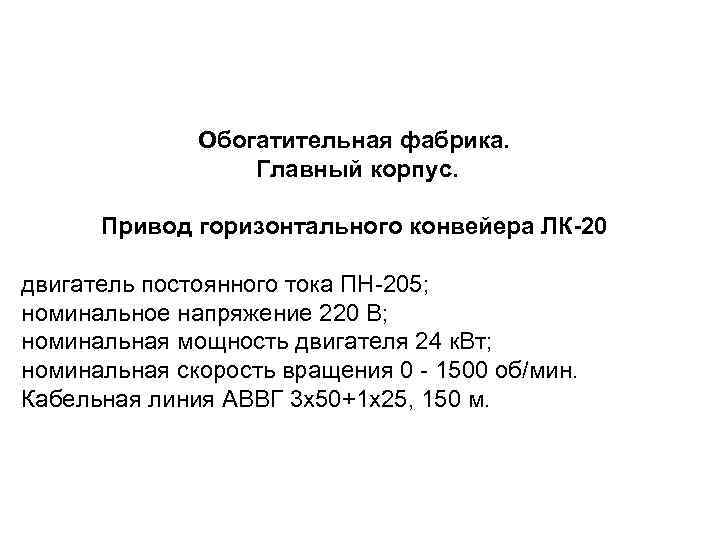

Обогатительная фабрика. Главный корпус. Привод горизонтального конвейера ЛК-20 двигатель постоянного тока ПН-205; номинальное напряжение 220 В; номинальная мощность двигателя 24 к. Вт; номинальная скорость вращения 0 - 1500 об/мин. Кабельная линия АВВГ 3 х50+1 х25, 150 м.
Схема

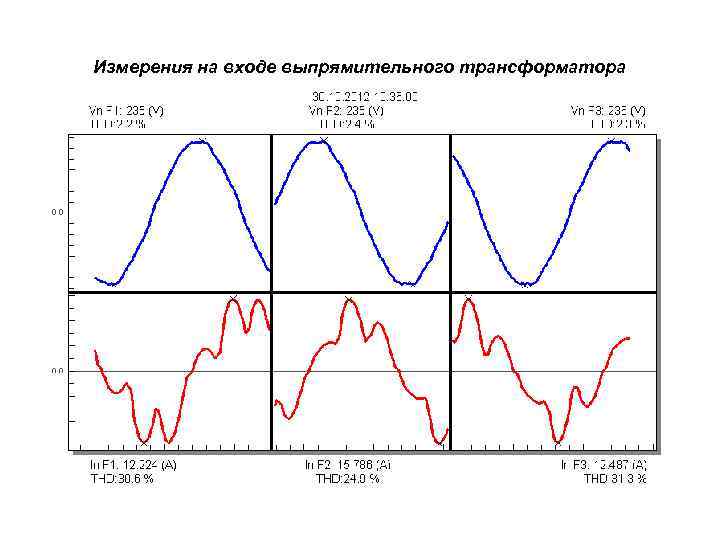

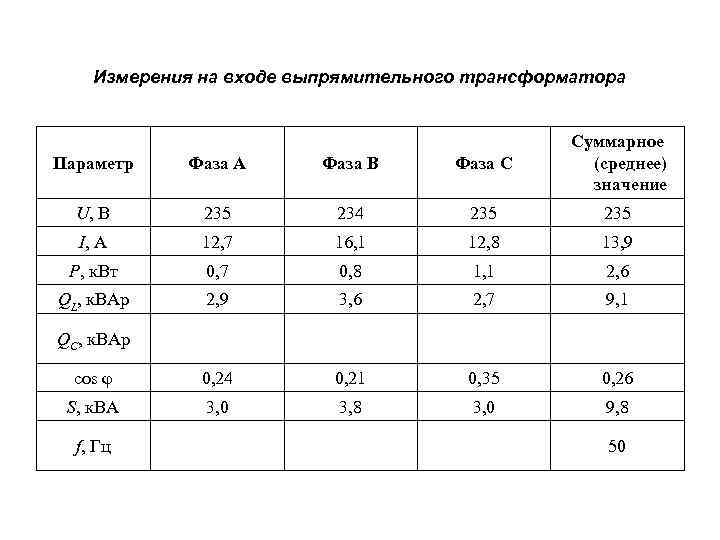

Измерения на входе выпрямительного трансформатора Параметр Фаза А Фаза В Фаза С Суммарное (среднее) значение U, В 235 234 235 I, А 12, 7 16, 1 12, 8 13, 9 Р, к. Вт 0, 7 0, 8 1, 1 2, 6 QL, к. ВАр 2, 9 3, 6 2, 7 9, 1 cos φ 0, 24 0, 21 0, 35 0, 26 S, к. ВА 3, 0 3, 8 3, 0 9, 8 QC, к. ВАр f, Гц 50
Измерения на входе выпрямительного трансформатора

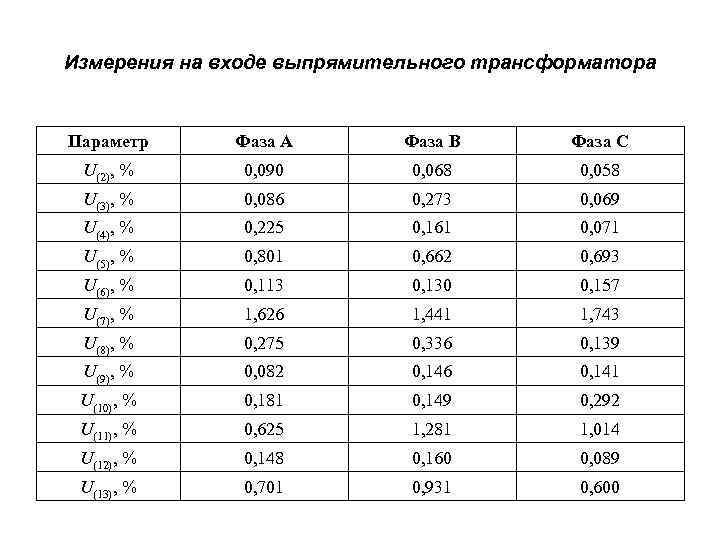

Измерения на входе выпрямительного трансформатора Параметр Фаза А Фаза В Фаза С U(2), % 0, 090 0, 068 0, 058 U(3), % 0, 086 0, 273 0, 069 U(4), % 0, 225 0, 161 0, 071 U(5), % 0, 801 0, 662 0, 693 U(6), % 0, 113 0, 130 0, 157 U(7), % 1, 626 1, 441 1, 743 U(8), % 0, 275 0, 336 0, 139 U(9), % 0, 082 0, 146 0, 141 U(10), % 0, 181 0, 149 0, 292 U(11), % 0, 625 1, 281 1, 014 U(12), % 0, 148 0, 160 0, 089 U(13), % 0, 701 0, 931 0, 600

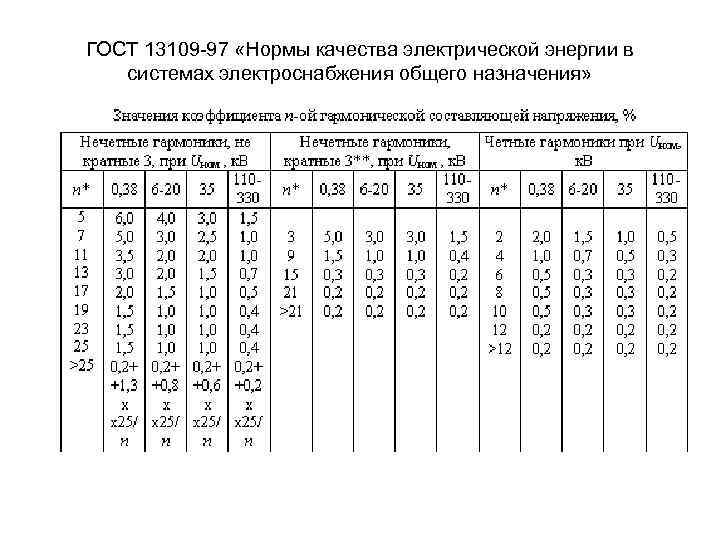

ГОСТ 13109 -97 «Нормы качества электрической энергии в системах электроснабжения общего назначения»

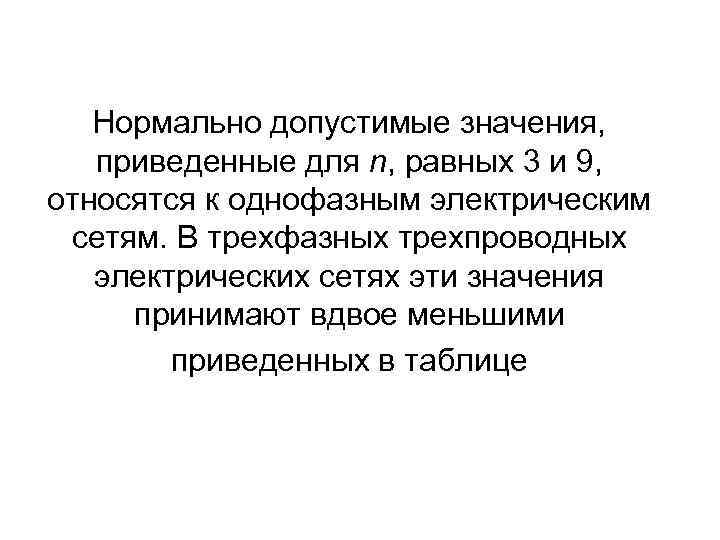

Нормально допустимые значения, приведенные для n, равных 3 и 9, относятся к однофазным электрическим сетям. В трехфазных трехпроводных электрических сетях эти значения принимают вдвое меньшими приведенных в таблице
Измерения на входе выпрямительного трансформатора

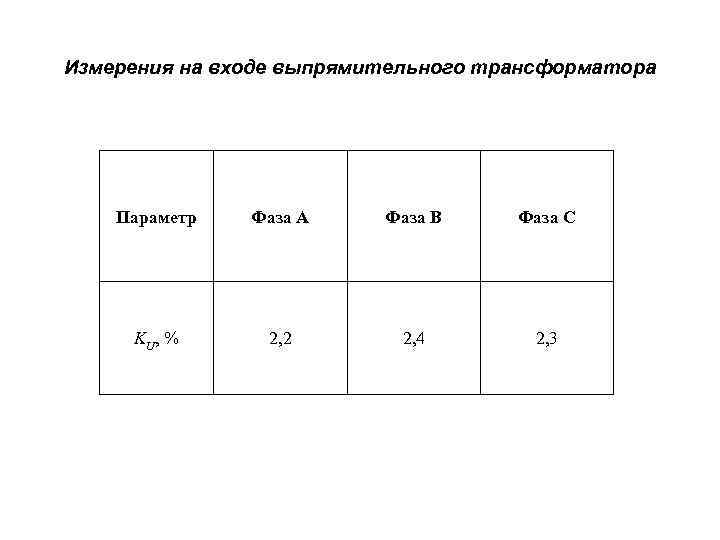

Измерения на входе выпрямительного трансформатора Параметр Фаза А Фаза В Фаза С KU , % 2, 2 2, 4 2, 3

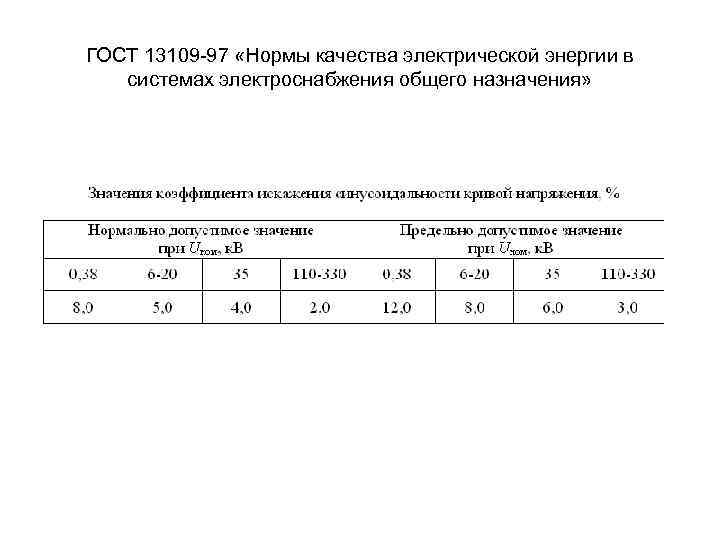

ГОСТ 13109 -97 «Нормы качества электрической энергии в системах электроснабжения общего назначения»

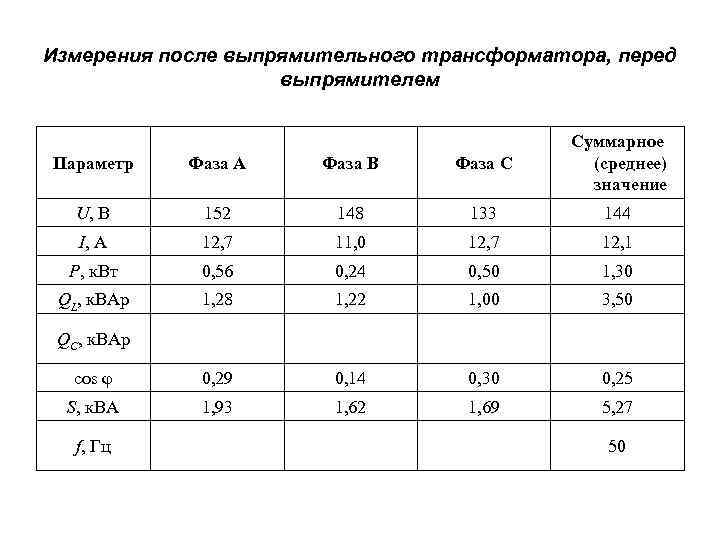

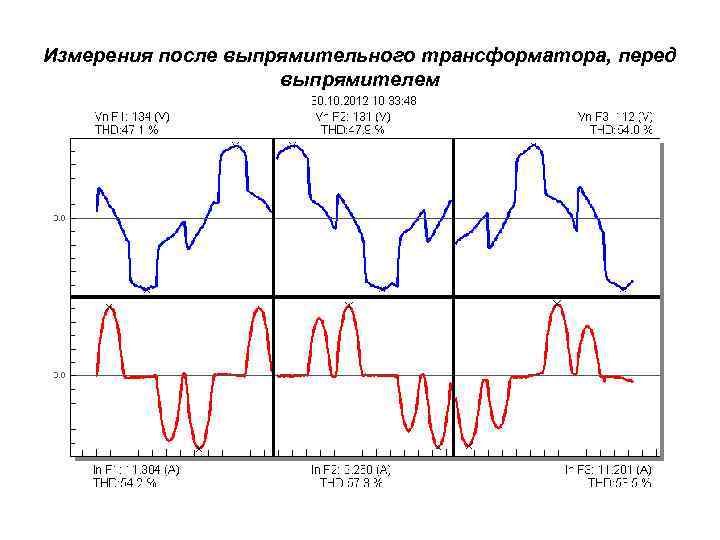

Измерения после выпрямительного трансформатора, перед выпрямителем Параметр Фаза А Фаза В Фаза С Суммарное (среднее) значение U, В 152 148 133 144 I, А 12, 7 11, 0 12, 7 12, 1 Р, к. Вт 0, 56 0, 24 0, 50 1, 30 QL, к. ВАр 1, 28 1, 22 1, 00 3, 50 cos φ 0, 29 0, 14 0, 30 0, 25 S, к. ВА 1, 93 1, 62 1, 69 5, 27 QC, к. ВАр f, Гц 50

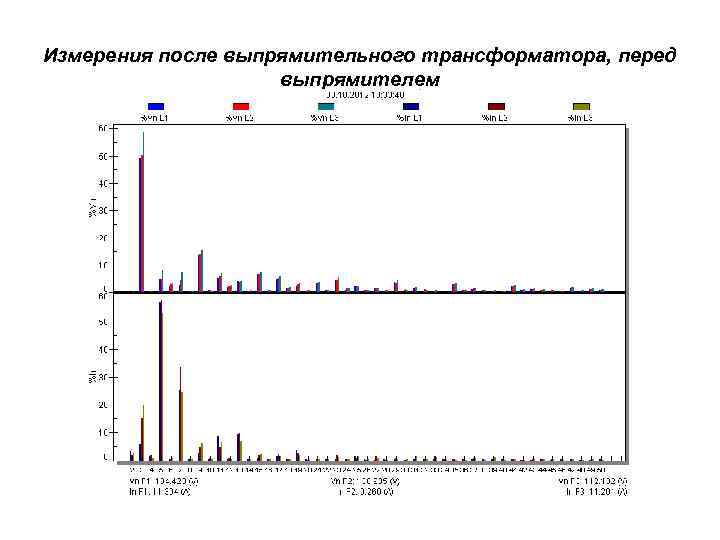

Измерения после выпрямительного трансформатора, перед выпрямителем

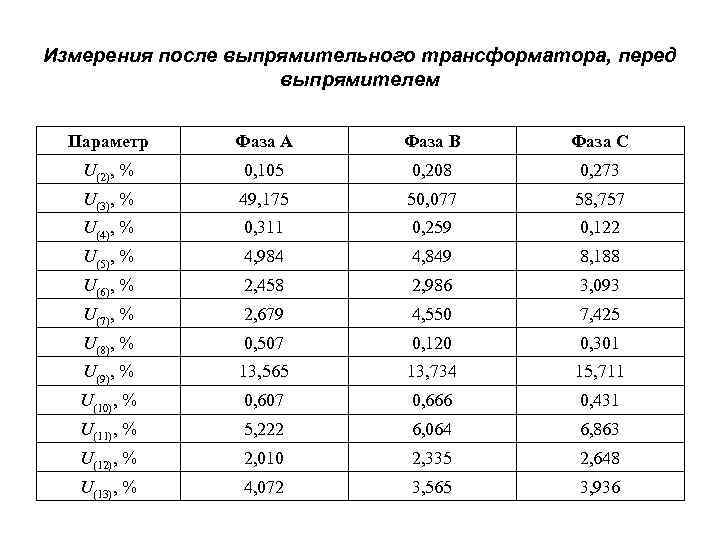

Измерения после выпрямительного трансформатора, перед выпрямителем Параметр Фаза А Фаза В Фаза С U(2), % 0, 105 0, 208 0, 273 U(3), % 49, 175 50, 077 58, 757 U(4), % 0, 311 0, 259 0, 122 U(5), % 4, 984 4, 849 8, 188 U(6), % 2, 458 2, 986 3, 093 U(7), % 2, 679 4, 550 7, 425 U(8), % 0, 507 0, 120 0, 301 U(9), % 13, 565 13, 734 15, 711 U(10), % 0, 607 0, 666 0, 431 U(11), % 5, 222 6, 064 6, 863 U(12), % 2, 010 2, 335 2, 648 U(13), % 4, 072 3, 565 3, 936
ГОСТ 13109 -97 «Нормы качества электрической энергии в системах электроснабжения общего назначения»
Нормально допустимые значения, приведенные для n, равных 3 и 9, относятся к однофазным электрическим сетям. В трехфазных трехпроводных электрических сетях эти значения принимают вдвое меньшими приведенных в таблице
Измерения после выпрямительного трансформатора, перед выпрямителем

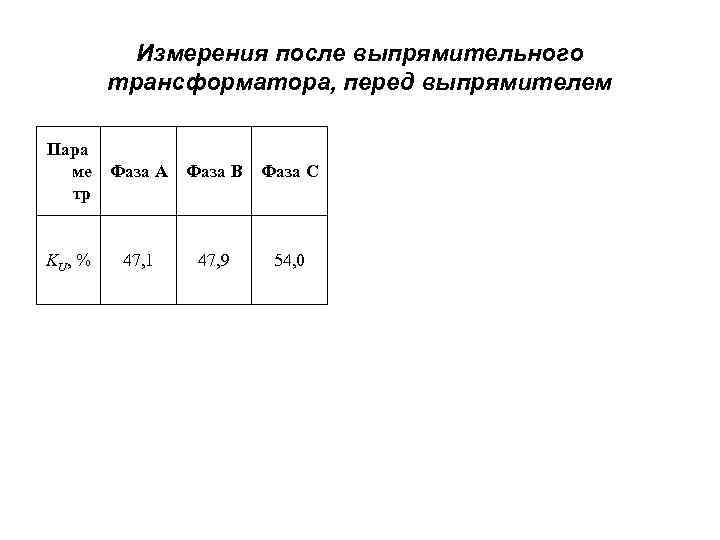

Измерения после выпрямительного трансформатора, перед выпрямителем Пара ме Фаза А Фаза В Фаза С тр KU , % 47, 1 47, 9 54, 0
ГОСТ 13109 -97 «Нормы качества электрической энергии в системах электроснабжения общего назначения»
