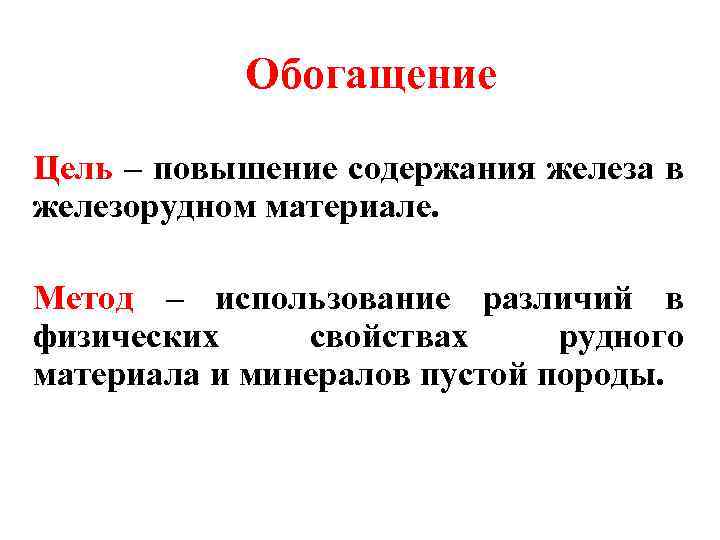

Обогащение Цель – повышение содержания железа в железорудном материале. Метод – использование различий в физических свойствах рудного материала и минералов пустой породы.

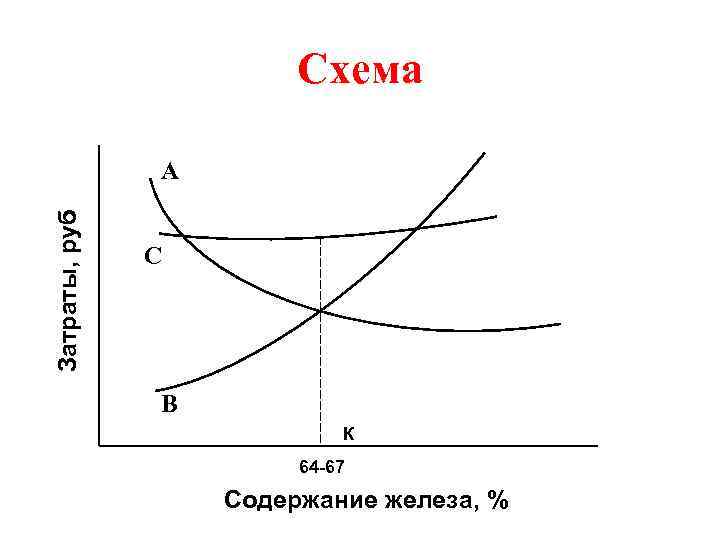

Схема Затраты, руб А С В К 64 -67 Содержание железа, %

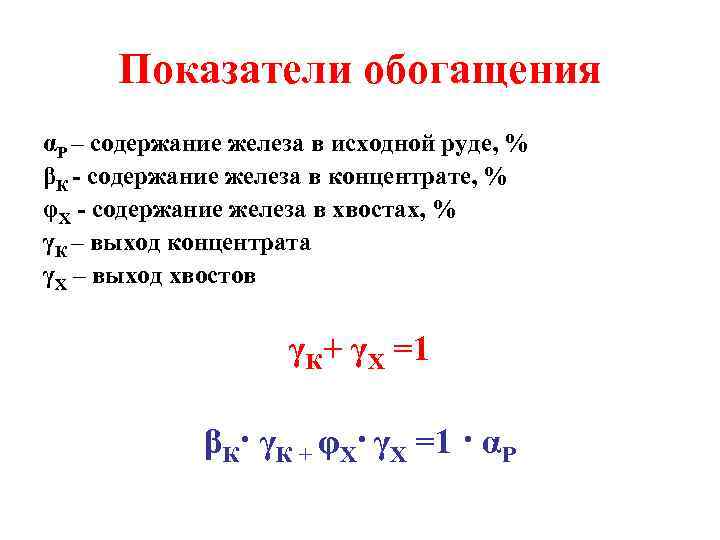

Показатели обогащения αP – содержание железа в исходной руде, % βК - содержание железа в концентрате, % φХ - содержание железа в хвостах, % γК – выход концентрата γХ – выход хвостов γК+ γХ =1 βК· γК + φХ· γХ =1 · αP

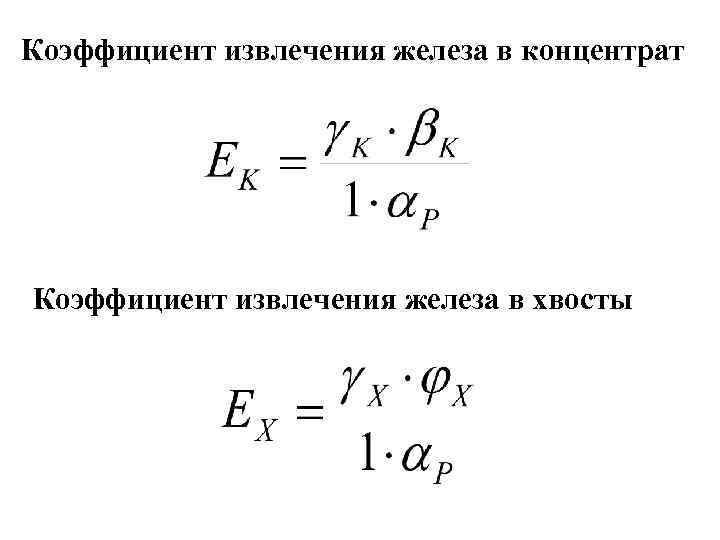

Коэффициент извлечения железа в концентрат Коэффициент извлечения железа в хвосты

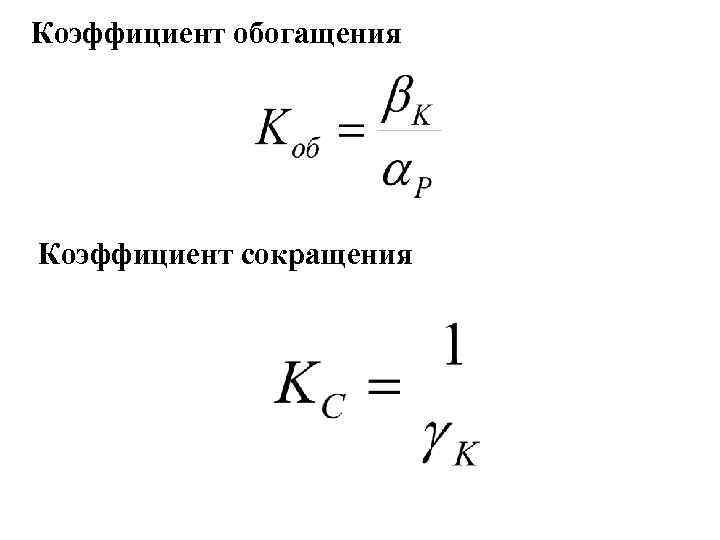

Коэффициент обогащения Коэффициент сокращения
Способы обогащения 1. 2. 3. 4. 5. Мойка Гравитационное обогащение Магнитная сепарация Магнетизирующий обжиг Флотация
Коническая бутара

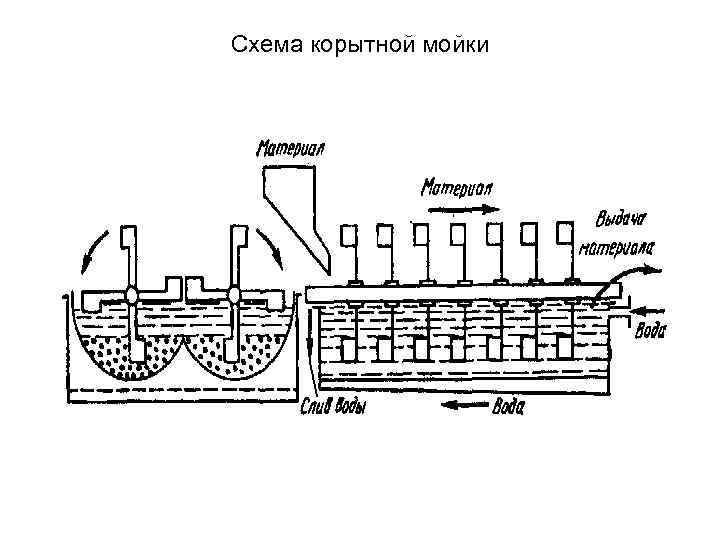

Схема корытной мойки

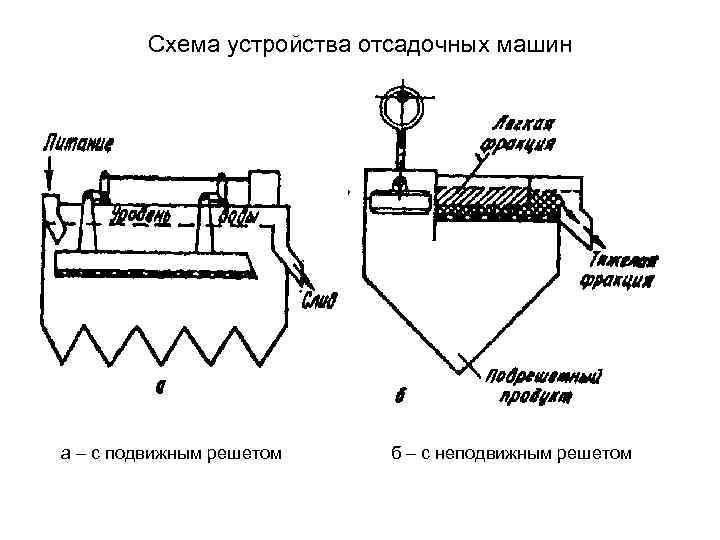

Схема устройства отсадочных машин а – с подвижным решетом б – с неподвижным решетом
Барабанный сепаратор для гравитационного обогащения руд
Схема барабанного электромагнитного сепаратора для сухого обогащения крупных руд
Схема барабанных сепараторов для мокрого обогащения руд а – с прямоточной ванной б – с противоточной ванной в – с полупротивоточной ванной
