ОБМЕРНАЯ ПРАКТИКА Измерительные инструменты и приборы

ОБМЕРНАЯ ПРАКТИКА

Измерительные инструменты и приборы

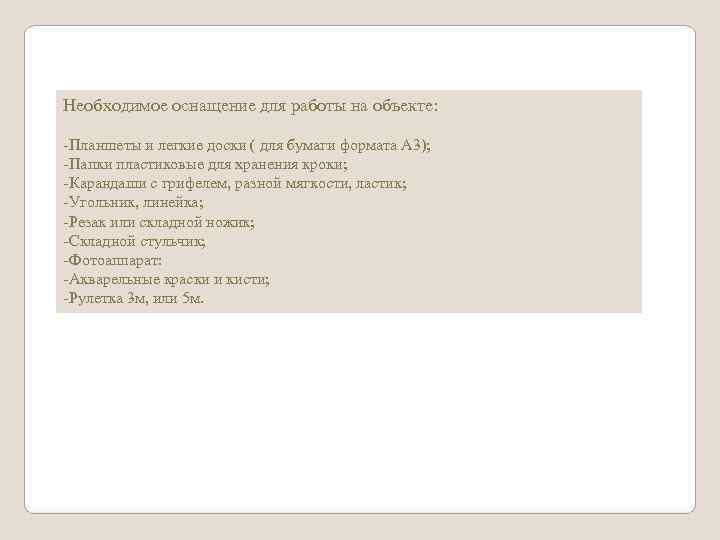

Необходимое оснащение для работы на объекте: -Планшеты и легкие доски ( для бумаги формата А 3); -Папки пластиковые для хранения кроки; -Карандаши с грифелем, разной мягкости, ластик; -Угольник, линейка; -Резак или складной ножик; -Складной стульчик; -Фотоаппарат: -Акварельные краски и кисти; -Рулетка 3 м, или 5 м.

Триангуляция: а) для определения площади зала б) разделение многоугольного зала на треугольные части в) построение картезианских координат Рене Дека рт (фр. René Descartes; лат. Renatus Cartesius — Картезий; 31 марта 1596, Лаэ (провинция Турень), ныне Декарт (департамент Эндр и Луара) — 11 февраля 1650, Стокгольм) — французский математик, философ, физ ик и физиолог, создательаналитической геометрии Обмер фасада с помощью картезианских координат

ОБМЕРЫ ПЛАНОВ Обмеры плана: обмеры фрагмента памятника; Обмеры внутреннего контура план ворот постройки Совмещение внешних и внутренних Обмеры внешнего контура постройки промеров

Проверка прямизны стены в плане Обмер плана по точкам засечками из двух полюсов Последовательность приемов при обмерах помещения засечками Проверка прямизны стены в Обмер плана помещения засечками при плане с помощью обмеров одной стене, принятой за базис. засечками от причалки

Обмер плана помещения, ограниченного кривыми линиями, засечками от двух точек А и Б Обмер плана помещения полярным способом Обмер недоступной части плана помещения с помощью угломерного Обмер засечками плана здания с инструмента внутренними столбами

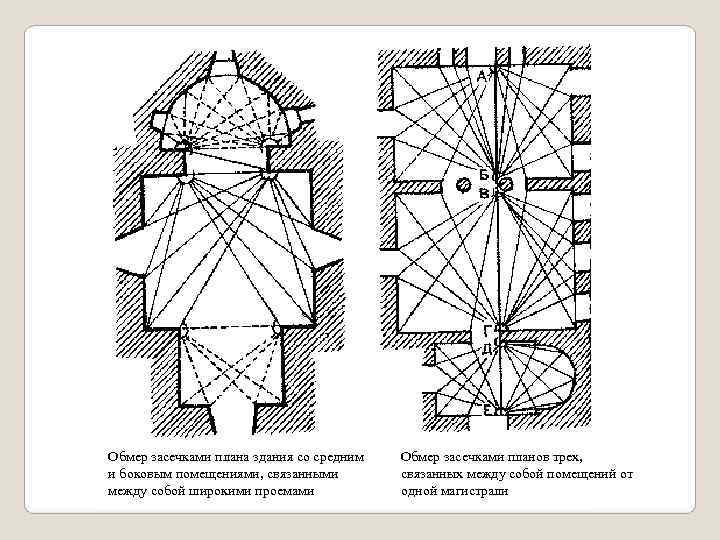

Обмер засечками плана здания со средним Обмер засечками планов трех, и боковым помещениями, связанными связанных между собой помещений от между собой широкими проемами одной магистрали

Обмер засечками планов двух смежных Привязка к причалке планов двух смежных. помещений, связанных между собой узким Не связанных между собой помещений с проемом. проемами, выходящими на один фасад

Привязка к сети причалок планов двух смежных помещений, связанных между собою и имеющих проемы, выходящие на разные фасады. Фиксация наружного угла здания с помощью измерения смежного или накрест лежащего угла Измерение внешнего угла здания Обмеры внешних контуров плана здания от наружных причалок засечками

Обмеры внешних контуров План здания по связанным плана от наружной причалки между собой наружными и координатами внутренними причалками Церковь Архангела Гавриила в Кирилло – Схема обмерного плана с причалками Белозерском монастыре Вологодской области.

Церковь Михаила Архангела в Смоленске Схема обмерного плана с применением теодолита

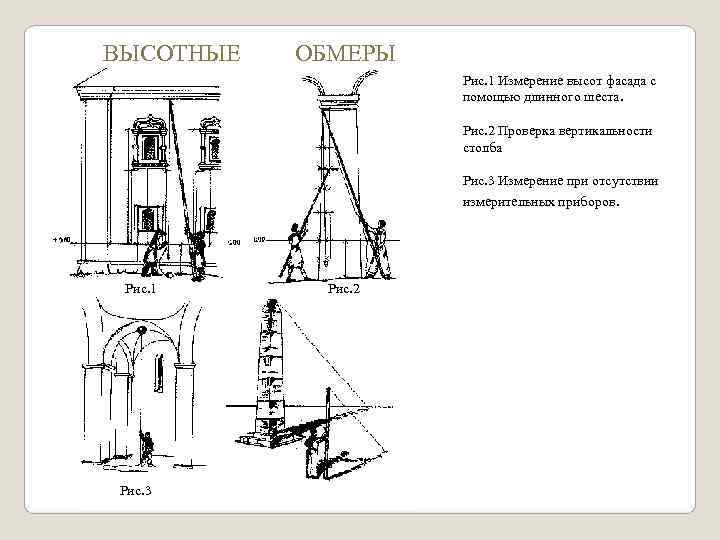

ВЫСОТНЫЕ ОБМЕРЫ Рис. 1 Измерение высот фасада с помощью длинного шеста. Рис. 2 Проверка вертикальности столба Рис. 3 Измерение при отсутствии измерительных приборов. Рис. 1 Рис. 2 Рис. 3

Обмер арки засечками о двух Обмер части разреза здания точек засечками Измерение ширины высоко расположенного Измерение деталей проема с помощью фасада от верхней длинного шеста и нулевой линии поперечной планки Измерение положения высотных точек здания с помощью длинного шеста с поперечной рейкой

Обмер арки с двойной Обмер фрагмента фасада кривизной засечками от двух точек Обмеры внешних контуров фасада ярусного здания

Измерения высоты с помощью угломерного инструмента БВ=АВх. БАВ/sin. АБВ; БГ=БВхsin. БВГ; ВГ=БВхcos. БВГ Измерения высоты с помощью угломерного инструмента БВ=АБхtg. БАВ

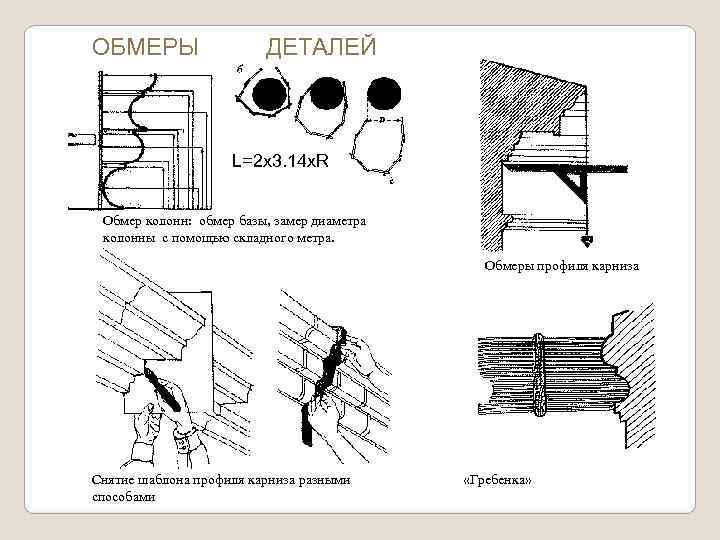

ОБМЕРЫ ДЕТАЛЕЙ L=2 х3. 14 х. R Обмер колонн: обмер базы, замер диаметра колонны с помощью складного метра. Обмеры профиля карниза Снятие шаблона профиля карниза разными «Гребенка» способами

СЪЕМКА ГЕНЕРАЛЬНЫХ ПЛАНОВ И ОБМЕР ТЕРРИТОРИИ

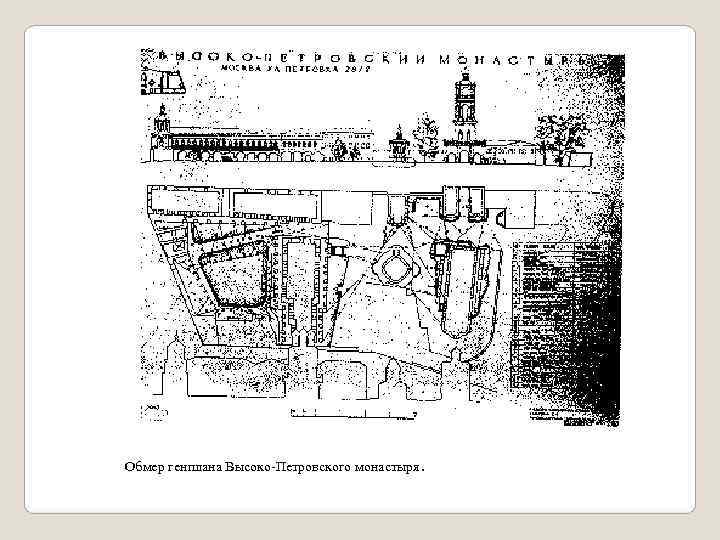

Обмер генплана Высоко-Петровского монастыря.

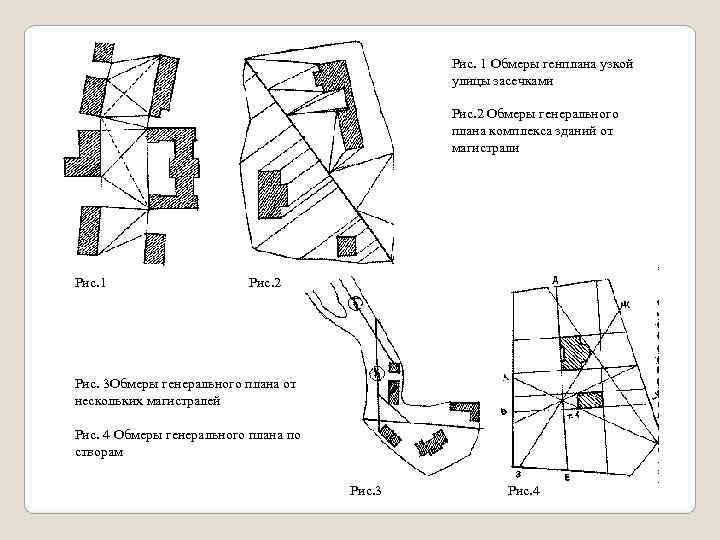

Рис. 1 Обмеры генплана узкой улицы засечками Рис. 2 Обмеры генерального плана комплекса зданий от магистрали Рис. 1 Рис. 2 Рис. 3 Обмеры генерального плана от нескольких магистралей Рис. 4 Обмеры генерального плана по створам Рис. 3 Рис. 4

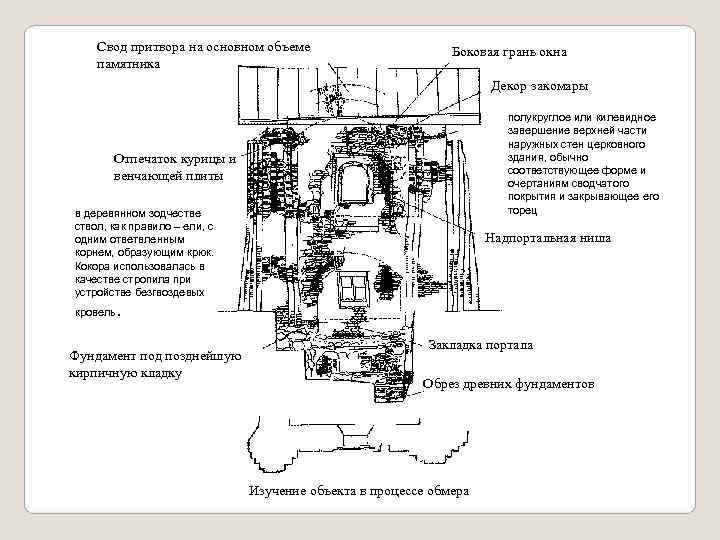

Свод притвора на основном объеме Боковая грань окна памятника Декор закомары полукруглое или килевидное завершение верхней части наружных стен церковного Отпечаток курицы и здания, обычно соответствующее форме и венчающей плиты очертаниям сводчатого покрытия и закрывающее его в деревянном зодчестве торец ствол, как правило – ели, с одним ответвленным Надпортальная ниша корнем, образующим крюк. Кокора использовалась в качестве стропила при устройстве безгвоздевых кровель. Закладка портала Фундамент под позднейшую кирпичную кладку Обрез древних фундаментов Изучение объекта в процессе обмера

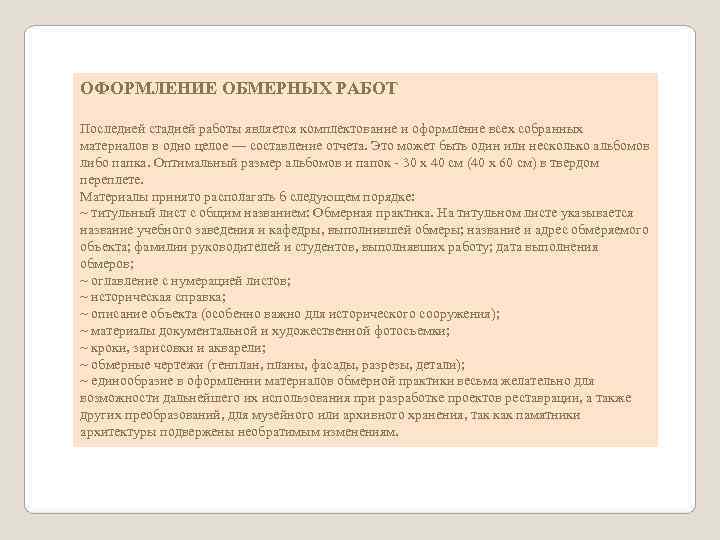

ОФОРМЛЕНИЕ ОБМЕРНЫХ РАБОТ Последней стадией работы является комплектование и оформление всех собранных материалов в одно целое — составление отчета. Это может быть один или несколько альбомов либо папка. Оптимальный размер альбомов и папок - 30 х 40 см (40 х 60 см) в твердом переплете. Материалы принято располагать б следующем порядке: ~ титульный лист с общим названием: Обмерная практика. На титульном листе указывается название учебного заведения и кафедры, выполнившей обмеры; название и адрес обмеряемого объекта; фамилии руководителей и студентов, выполнявших работу; дата выполнения обмеров; ~ оглавление с нумерацией листов; ~ историческая справка; ~ описание объекта (особенно важно для исторического сооружения); ~ материалы документальной и художественной фотосъемки; ~ кроки, зарисовки и акварели; ~ обмерные чертежи (генплан, планы, фасады, разрезы, детали); ~ единообразие в оформлении материалов обмерной практики весьма желательно для возможности дальнейшего их использования при разработке проектов реставрации, а также других преобразований, для музейного или архивного хранения, так как памятники архитектуры подвержены необратимым изменениям.

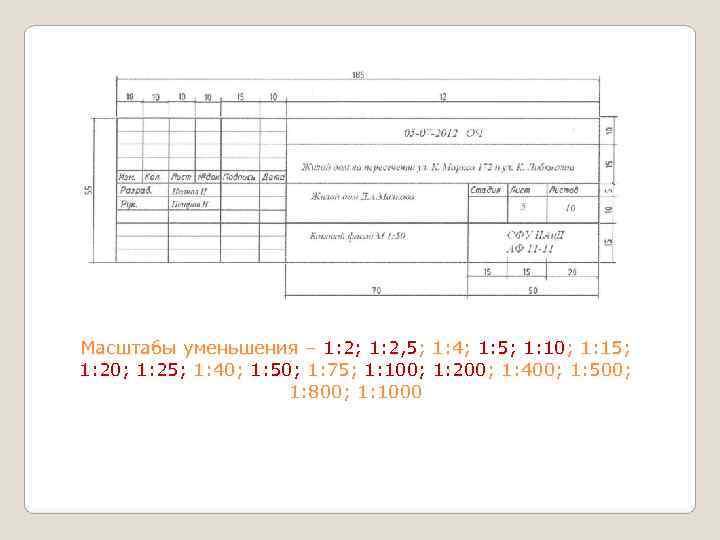

Масштабы уменьшения – 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000
