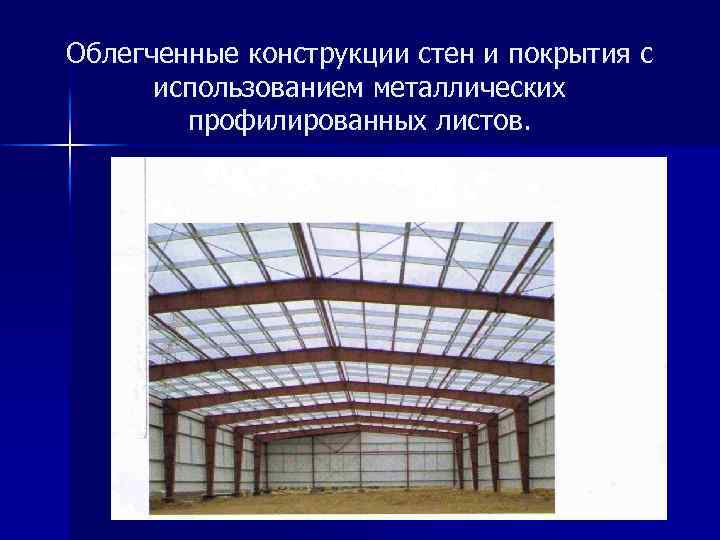

Облегченные конструкции стен и покрытия с использованием металлических профилированных листов.
Облегченные конструкции делят на две группы: o o Многослойные стены и покрытия послойной (или построечной) сборки. Трехслойные панели заводской готовности. Иногда используются 2 -х слойные кровельные панели.

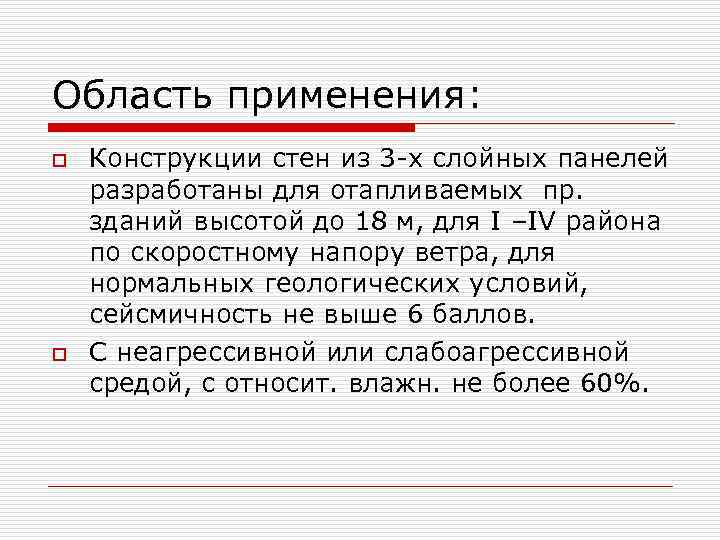

Область применения: o o Конструкции стен из 3 -х слойных панелей разработаны для отапливаемых пр. зданий высотой до 18 м, для I –IV района по скоростному напору ветра, для нормальных геологических условий, сейсмичность не выше 6 баллов. С неагрессивной или слабоагрессивной средой, с относит. влажн. не более 60%.

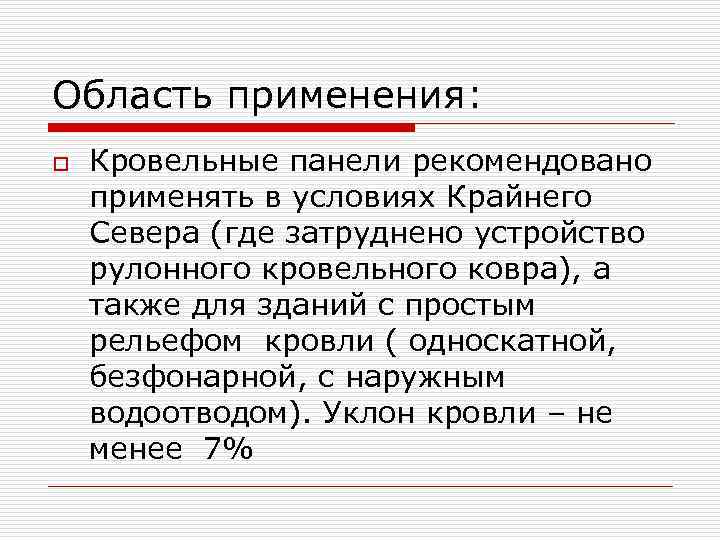

Область применения: o Кровельные панели рекомендовано применять в условиях Крайнего Севера (где затруднено устройство рулонного кровельного ковра), а также для зданий с простым рельефом кровли ( односкатной, безфонарной, с наружным водоотводом). Уклон кровли – не менее 7%

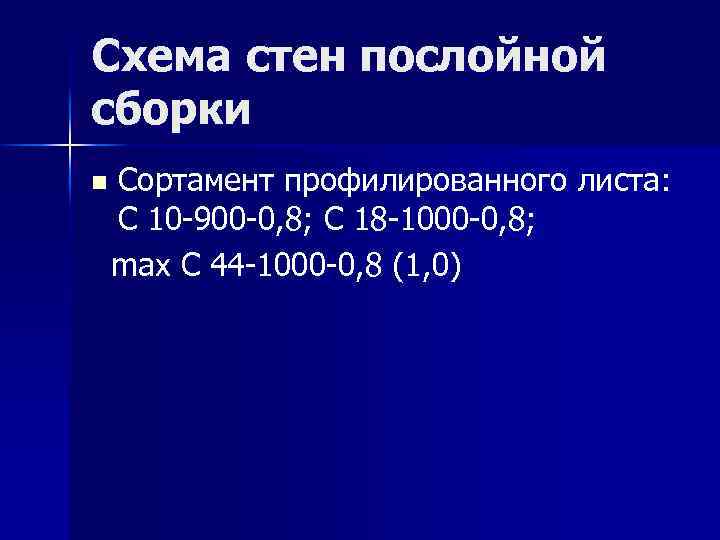

Схема стен послойной сборки n Сортамент профилированного листа: С 10 -900 -0, 8; С 18 -1000 -0, 8; max С 44 -1000 -0, 8 (1, 0)
Облегченные конструкции стен построечного изготовления К колоннам основного каркаса крепятся горизонтальные ригели с шагом 1, 8 -2, 4 м; На них закрепляют внутреннюю обшивку, устанавливают слой теплоизоляции, внутренние дополнительные ригели и крепят наружную обшивку. n

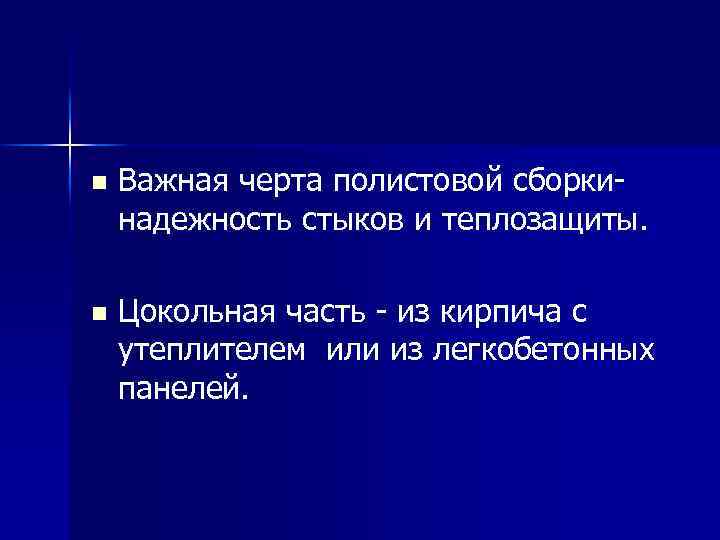

n Важная черта полистовой сборкинадежность стыков и теплозащиты. n Цокольная часть - из кирпича с утеплителем или из легкобетонных панелей.

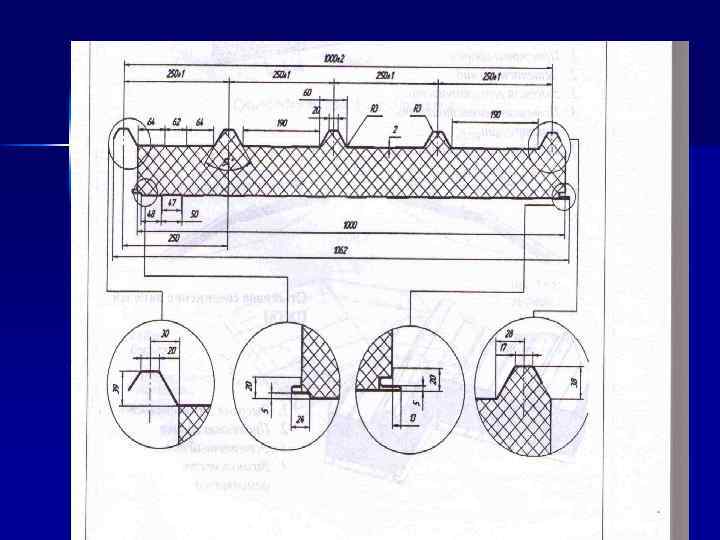

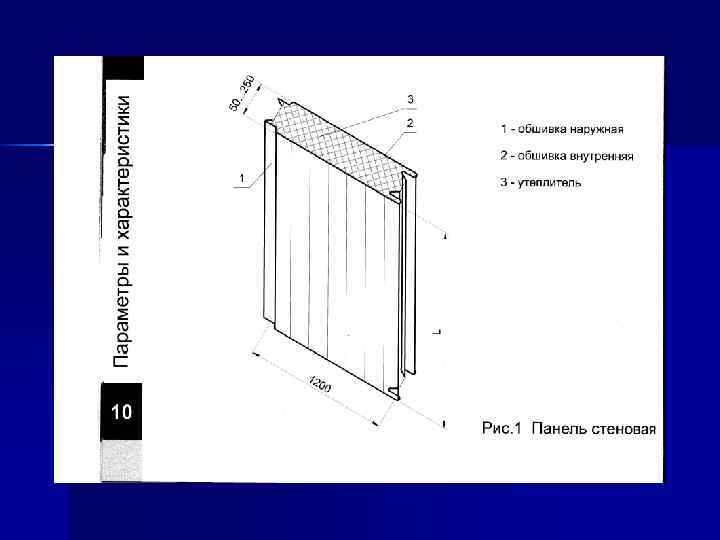

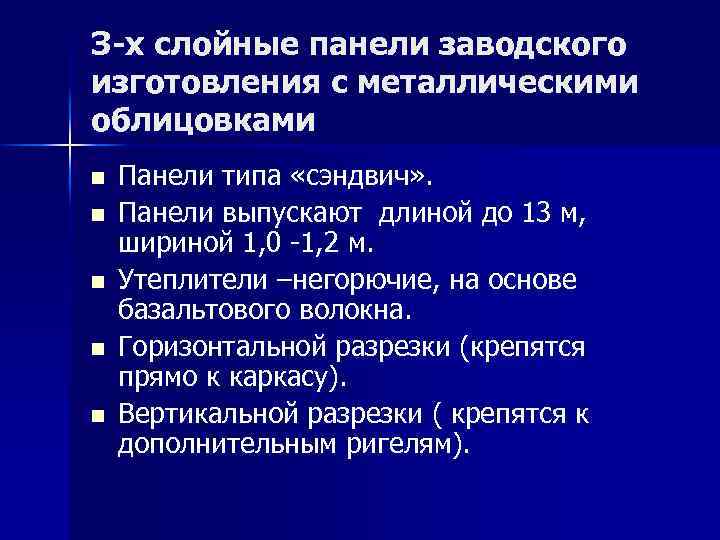

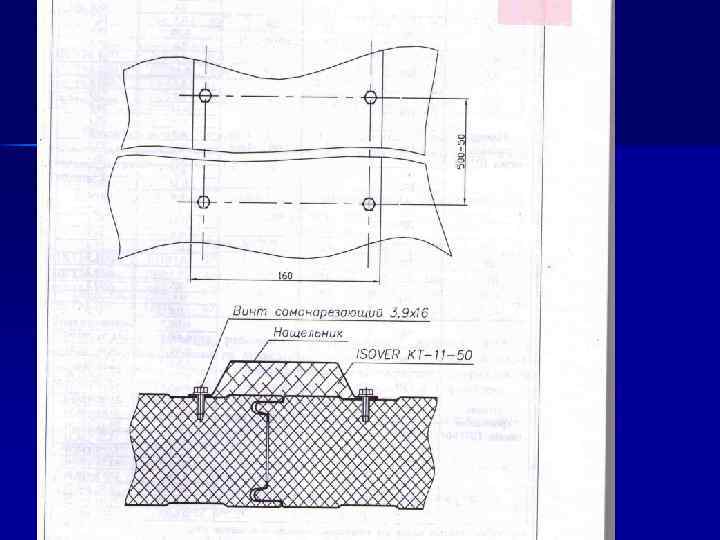

З-х слойные панели заводского изготовления с металлическими облицовками n n n Панели типа «сэндвич» . Панели выпускают длиной до 13 м, шириной 1, 0 -1, 2 м. Утеплители –негорючие, на основе базальтового волокна. Горизонтальной разрезки (крепятся прямо к каркасу). Вертикальной разрезки ( крепятся к дополнительным ригелям).
Кровельная панель

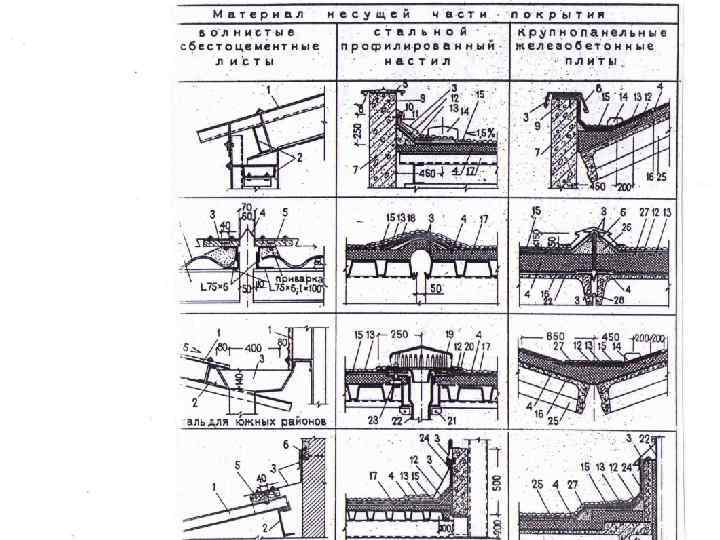

Типы покрытий Покрытия со стальными профилированными настилами (послойной сборки) 3 -х слойные панели Типа «сэндвич» Заводской готовности 2 -х слойные панели (состоят из несущего проф. листа, теплоизоляции и 1 слоя гидроизоляции) асбестоцементные панели ручной сборки и экструзионные (индустриальные), II ст. огнестойкости

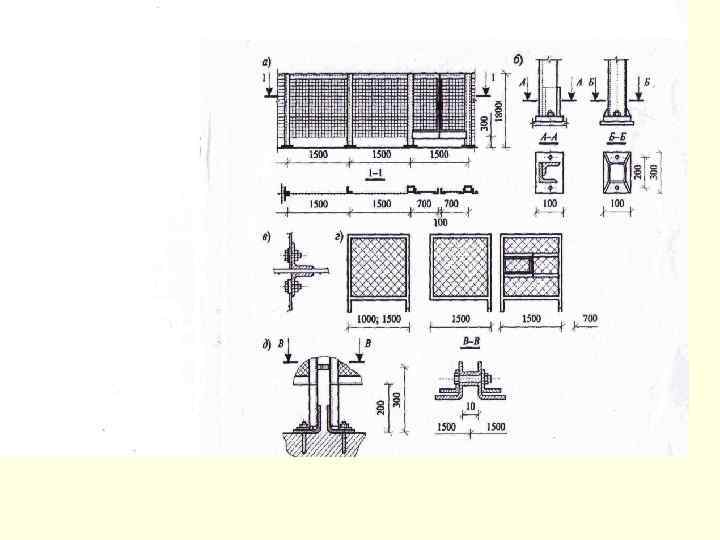

Перегородки
Перегородки
