Область применения металлических конструкций

Область применения металлических конструкций Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

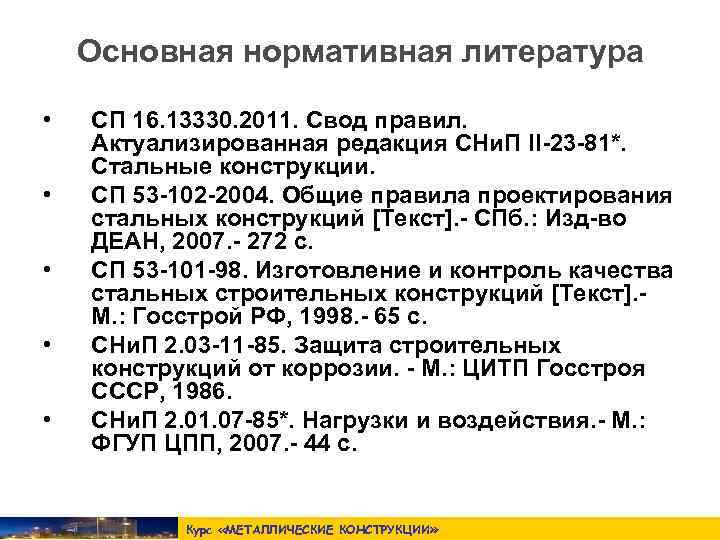

Основная нормативная литература • СП 16. 13330. 2011. Свод правил. Актуализированная редакция СНи. П II-23 -81*. Стальные конструкции. • СП 53 -102 -2004. Общие правила проектирования стальных конструкций [Текст]. - СПб. : Изд-во ДЕАН, 2007. - 272 с. • СП 53 -101 -98. Изготовление и контроль качества стальных строительных конструкций [Текст]. - М. : Госстрой РФ, 1998. - 65 с. • СНи. П 2. 03 -11 -85. Защита строительных конструкций от коррозии. - М. : ЦИТП Госстроя СССР, 1986. • СНи. П 2. 01. 07 -85*. Нагрузки и воздействия. - М. : ФГУП ЦПП, 2007. - 44 с. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

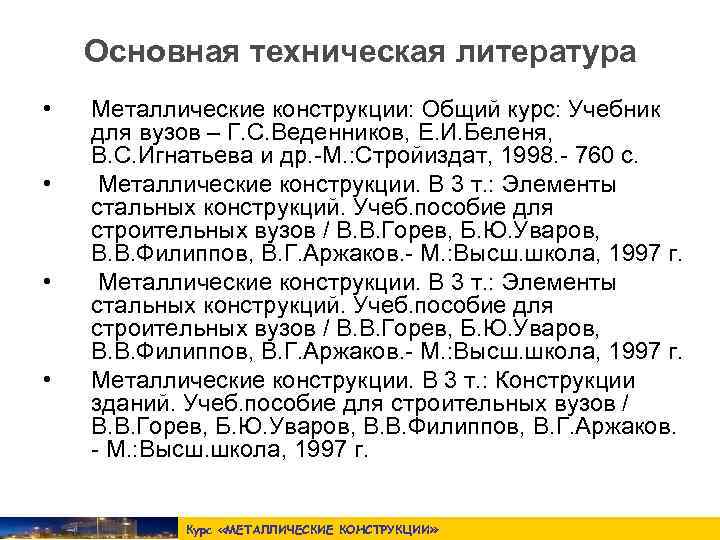

Основная техническая литература • Металлические конструкции: Общий курс: Учебник для вузов – Г. С. Веденников, Е. И. Беленя, В. С. Игнатьева и др. -М. : Стройиздат, 1998. - 760 с. • Металлические конструкции. В 3 т. : Элементы стальных конструкций. Учеб. пособие для строительных вузов / В. В. Горев, Б. Ю. Уваров, В. В. Филиппов, В. Г. Аржаков. - М. : Высш. школа, 1997 г. • Металлические конструкции. В 3 т. : Конструкции зданий. Учеб. пособие для строительных вузов / В. В. Горев, Б. Ю. Уваров, В. В. Филиппов, В. Г. Аржаков. - М. : Высш. школа, 1997 г. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

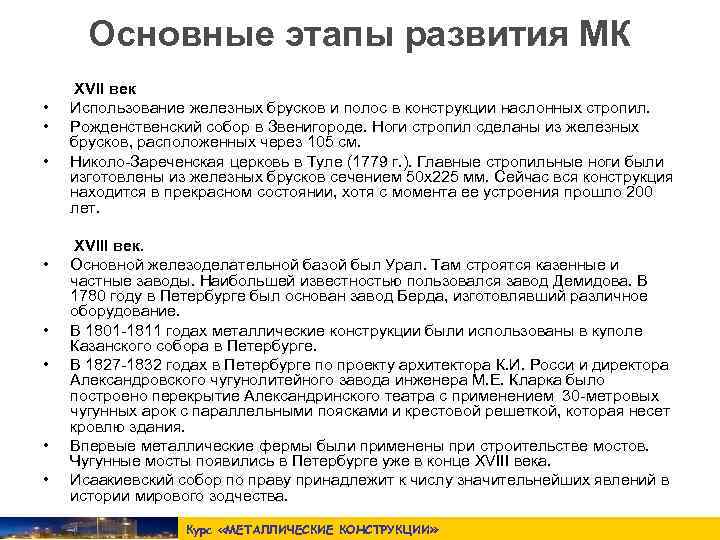

Основные этапы развития МК XVII век • Использование железных брусков и полос в конструкции наслонных стропил. • Рожденственский собор в Звенигороде. Ноги стропил сделаны из железных брусков, расположенных через 105 см. • Николо-Зареченская церковь в Туле (1779 г. ). Главные стропильные ноги были изготовлены из железных брусков сечением 50 х225 мм. Сейчас вся конструкция находится в прекрасном состоянии, хотя с момента ее устроения прошло 200 лет. XVIII век. • Основной железоделательной базой был Урал. Там строятся казенные и частные заводы. Наибольшей известностью пользовался завод Демидова. В 1780 году в Петербурге был основан завод Берда, изготовлявший различное оборудование. • В 1801 -1811 годах металлические конструкции были использованы в куполе Казанского собора в Петербурге. • В 1827 -1832 годах в Петербурге по проекту архитектора К. И. Росси и директора Александровского чугунолитейного завода инженера М. Е. Кларка было построено перекрытие Александринского театра с применением 30 -метровых чугунных арок с параллельными поясками и крестовой решеткой, которая несет кровлю здания. • Впервые металлические фермы были применены при строительстве мостов. Чугунные мосты появились в Петербурге уже в конце XVIII века. • Исаакиевский собор по праву принадлежит к числу значительнейших явлений в истории мирового зодчества. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

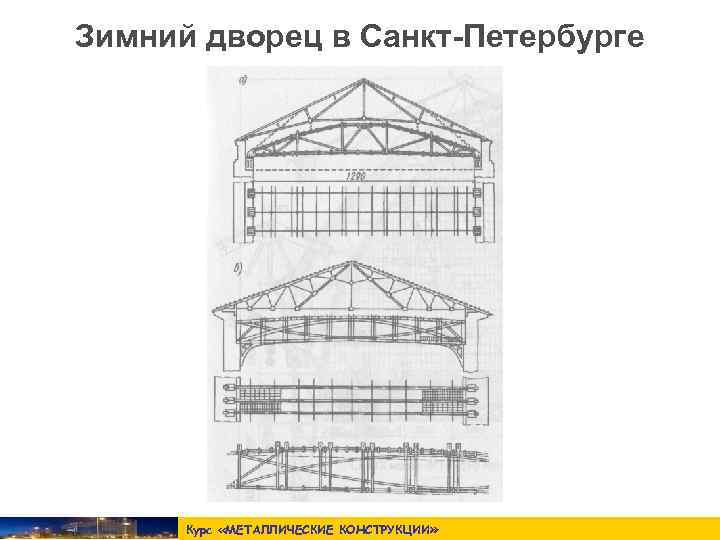

Зимний дворец в Санкт-Петербурге Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

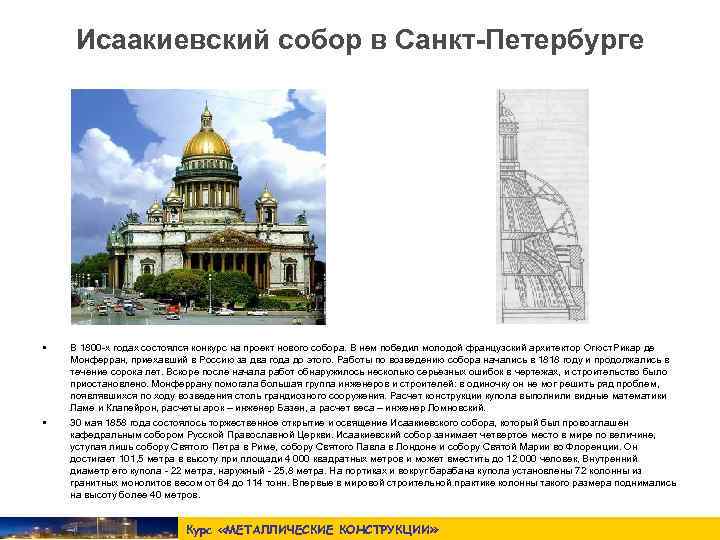

Исаакиевский собор в Санкт-Петербурге • В 1800 -х годах состоялся конкурс на проект нового собора. В нем победил молодой французский архитектор Огюст Рикар де Монферран, приехавший в Россию за два года до этого. Работы по возведению собора начались в 1818 году и продолжались в течение сорока лет. Вскоре после начала работ обнаружилось несколько серьезных ошибок в чертежах, и строительство было приостановлено. Монферрану помогала большая группа инженеров и строителей: в одиночку он не мог решить ряд проблем, появлявшихся по ходу возведения столь грандиозного сооружения. Расчет конструкции купола выполнили видные математики Ламе и Клапейрон, расчеты арок – инженер Базен, а расчет веса – инженер Ломновский. • 30 мая 1858 года состоялось торжественное открытие и освящение Исаакиевского собора, который был провозглашен кафедральным собором Русской Православной Церкви. Исаакиевский собор занимает четвертое место в мире по величине, уступая лишь собору Святого Петра в Риме, собору Святого Павла в Лондоне и собору Святой Марии во Флоренции. Он достигает 101, 5 метра в высоту при площади 4 000 квадратных метров и может вместить до 12 000 человек. Внутренний диаметр его купола - 22 метра, наружный - 25, 8 метра. На портиках и вокруг барабана купола установлены 72 колонны из гранитных монолитов весом от 64 до 114 тонн. Впервые в мировой строительной практике колонны такого размера поднимались на высоту более 40 метров. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Производственные здания со стальным каркасом Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

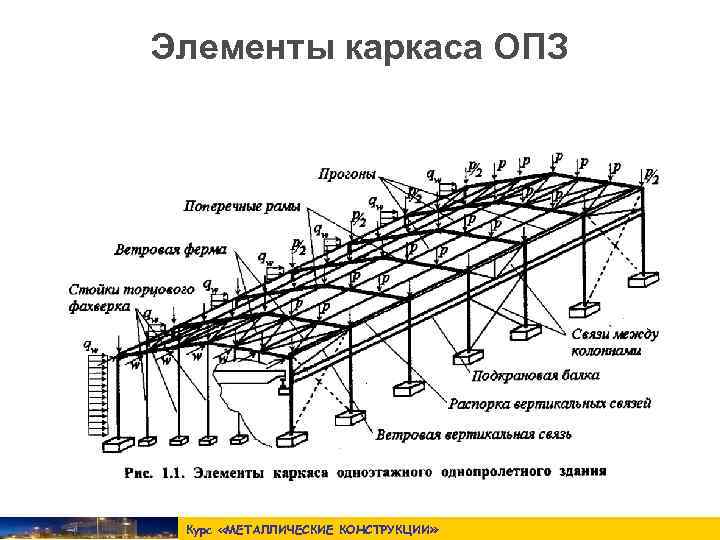

Элементы каркаса ОПЗ Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

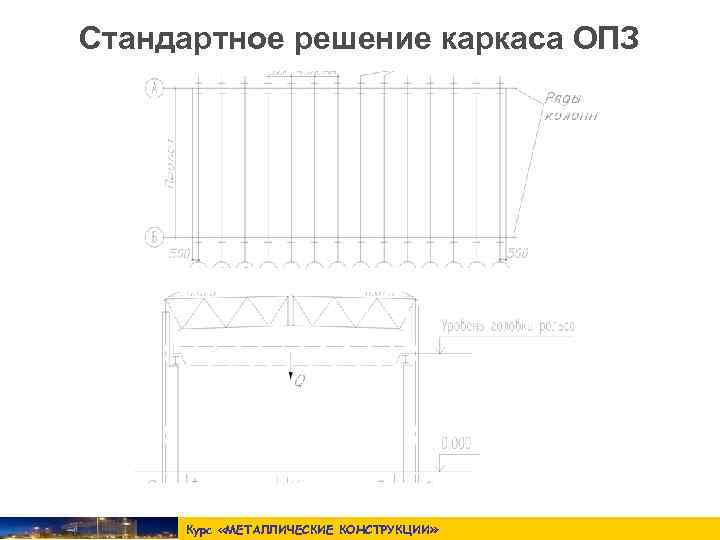

Стандартное решение каркаса ОПЗ Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

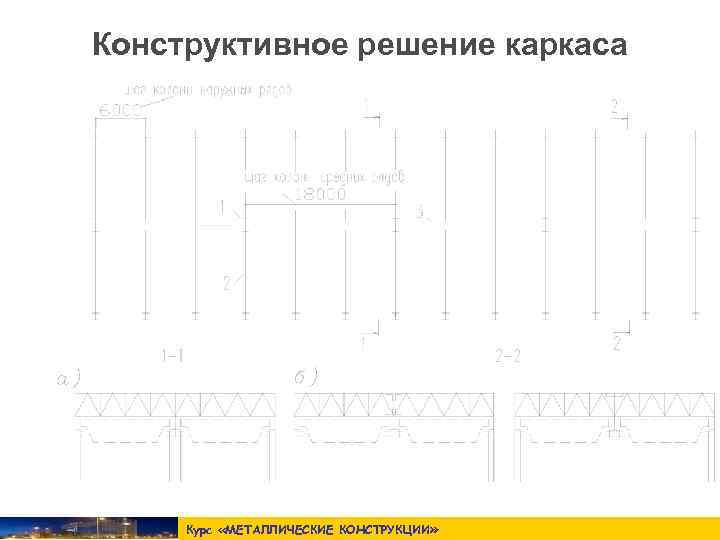

Конструктивное решение каркаса Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Виды сопряжения ригеля с колонной и расчетные схемы поперечных рам Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

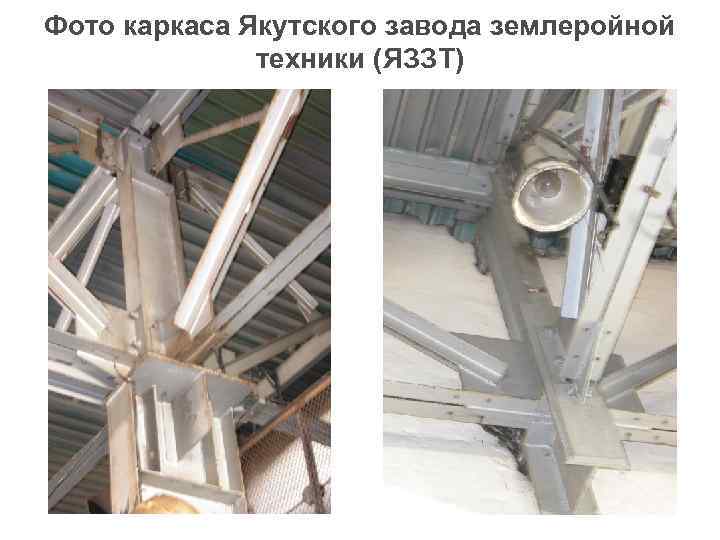

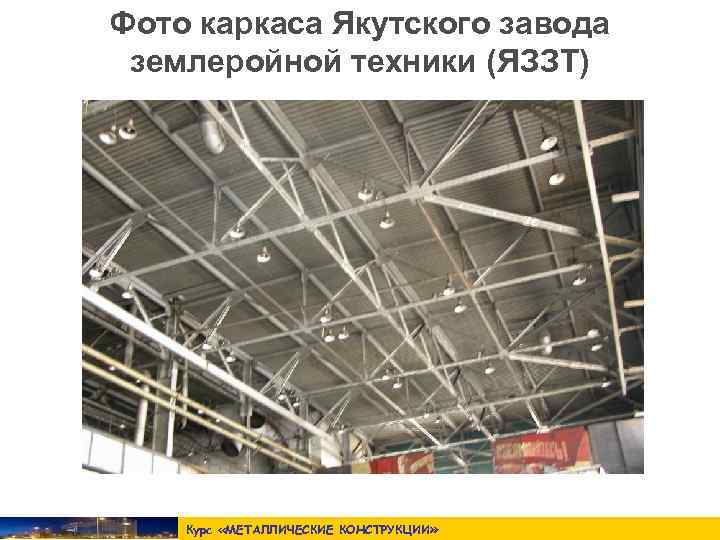

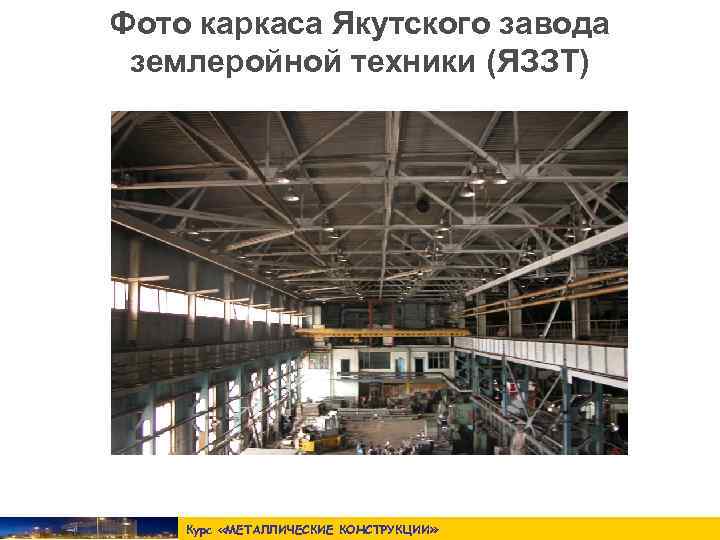

Фото каркаса Якутского завода землеройной техники (ЯЗЗТ) Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

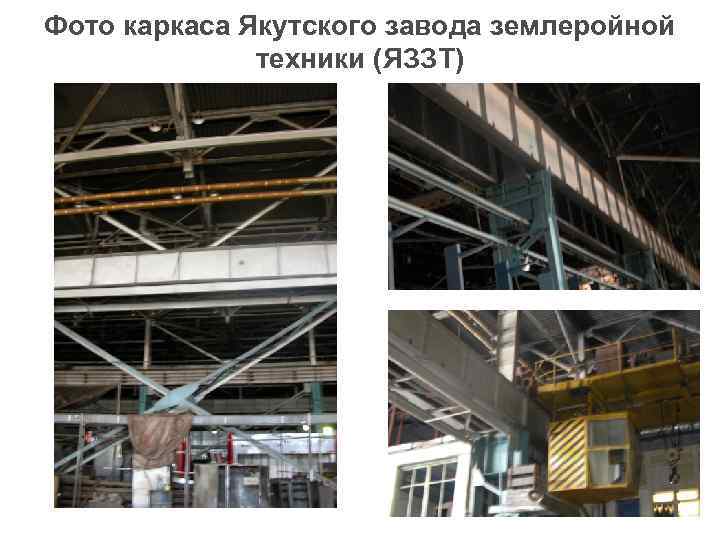

Фото каркаса Якутского завода землеройной техники (ЯЗЗТ)

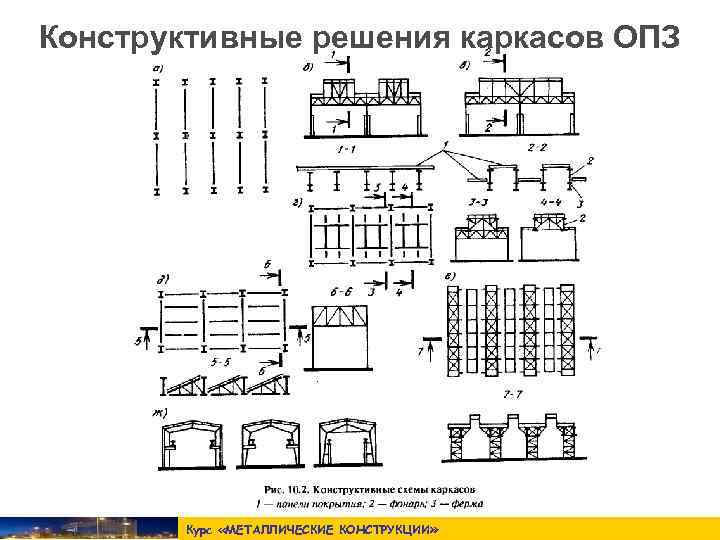

Конструктивные решения каркасов ОПЗ Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

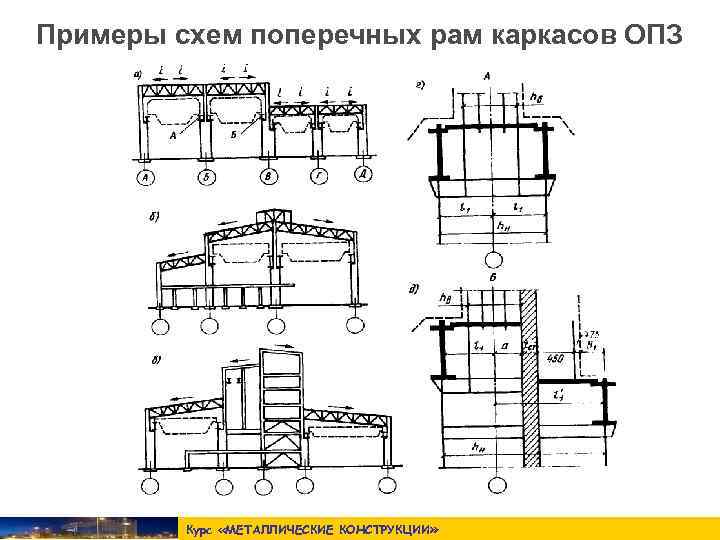

Примеры схем поперечных рам каркасов ОПЗ Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Схемы поперечных рам и основные узлы однопролетного здания типа «Канск» Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Схемы поперечных рам и основные узлы многопролетного здания типа «Канск» Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

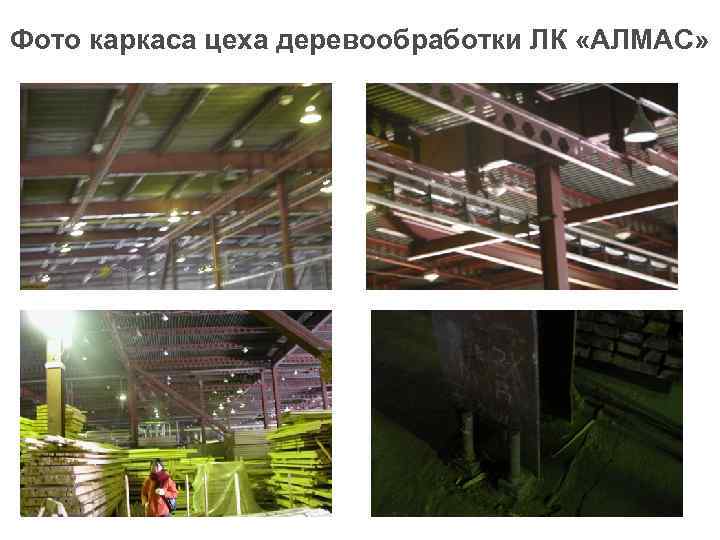

Фото каркаса цеха деревообработки ЛК «АЛМАС»

Стальные каркасы УНИТЕК ОАО «Уральский трубный завод «Уралтрубпром» типовой серии 1. 420. 3 -36. 03 пролетом 15, 18, 21, 24 и 30 м (www. trubprom. com) • Область применения: • Выпуск 0 -1 • Одноэтажные производственные здания (отапливаемые и не отапливаемые) как без кранов, так и с подвесными кранами грузоподъемностью от 1 до 5 т. с режимами работы 1 К-5 К с неагрессивной или слабоагрессивной средой при относительной влажности внутри помещения не более 70%. • Выпуск 0 -2 • Одноэтажные отапливаемые производственные здания как без кранов, так и с подвесными кранами грузоподъемностью от 1, 3. 2, 5 т. с режимами работы 1 К- 3 К и с мостовыми опорными кранами грузоподъемностью 5, 10, 16 т. с режимами работы 1 К-3 К с неагрессивной или слабоагрессивной средой при относительной влажности внутри помещения не более 70%. Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Стальные каркасы УНИТЕК ОАО «Уральский трубный завод «Уралтрубпром» типовой серии 1. 420. 3 -36. 03 (www. trubprom. com) Гараж-стоянка с РММ НТ ИССО-Амур, п. Завод по изготовлению стекла Главербель- Уруш Клин г. Клин Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Схема поперечной рамы и основные узлы однопролетного здания типа «Орск» Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

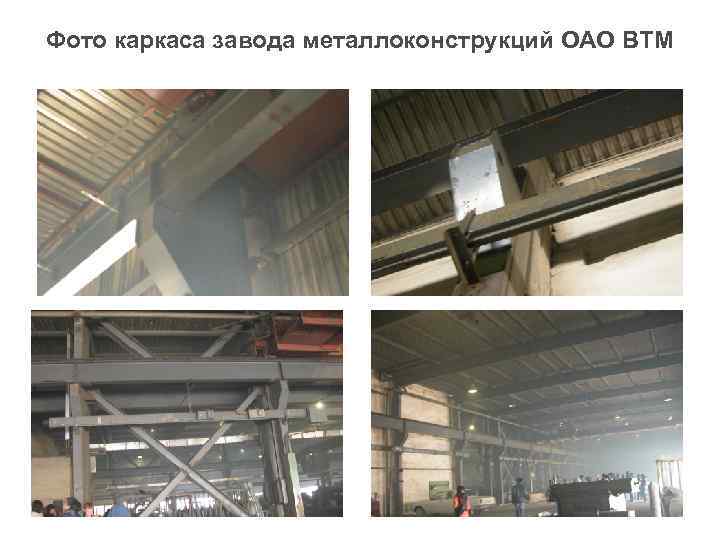

Фото каркаса завода металлоконструкций ОАО ВТМ

Схемы конструкций покрытия типа «Молодечно» Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Рамы с элементами переменной жесткости Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

МК в гражданском строительстве Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

Стальные фермы Курс «МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ »

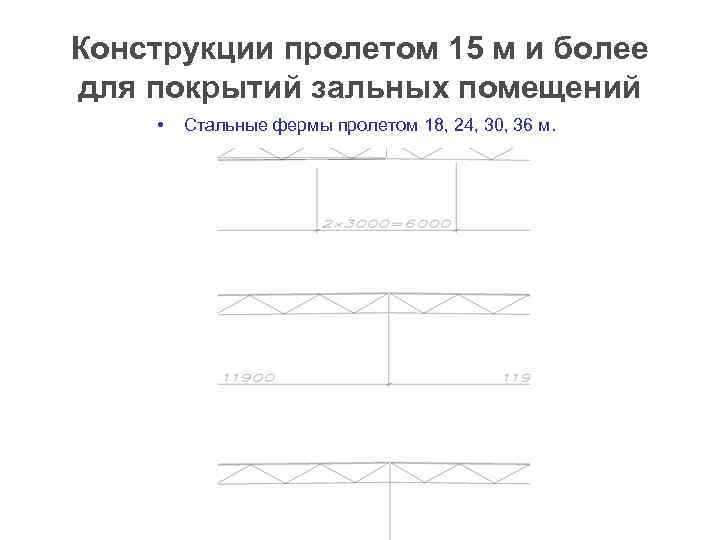

Конструкции пролетом 15 м и более для покрытий зальных помещений • Стальные фермы пролетом 18, 24, 30, 36 м.

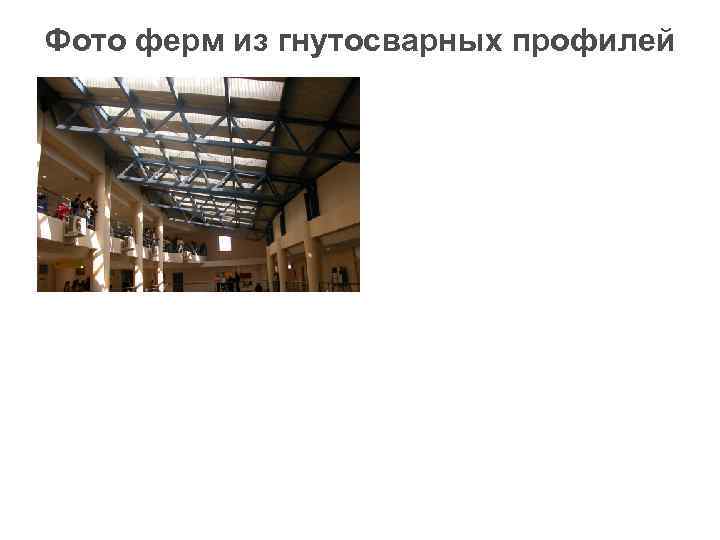

Фото ферм из гнутосварных профилей

Структурные конструкции

ПРОСТРАНСТВЕННЫЕ СТЕРЖНЕВЫЕ КОНСТРУКЦИИ ПЛОСКИХ ПОКРЫТИЙ

Бурейская ГЭС Спортивный комплекс Москва Торговый комплекс (Москва) Склад фирмы Nestle(Самара)

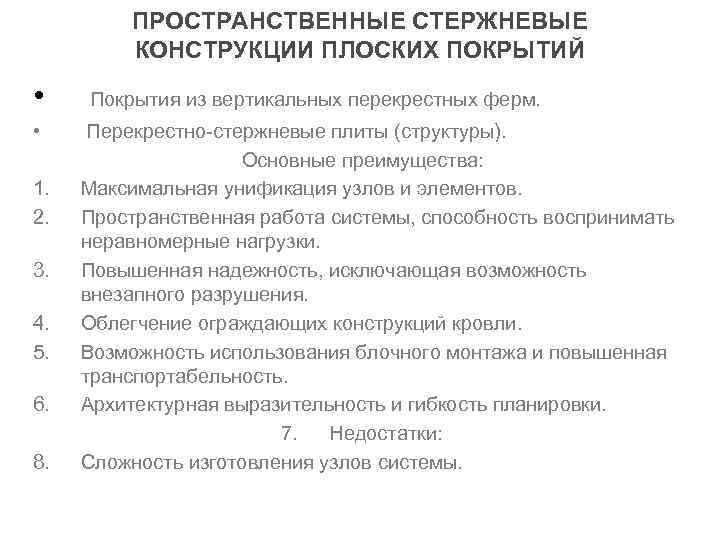

ПРОСТРАНСТВЕННЫЕ СТЕРЖНЕВЫЕ КОНСТРУКЦИИ ПЛОСКИХ ПОКРЫТИЙ • Покрытия из вертикальных перекрестных ферм. • Перекрестно-стержневые плиты (структуры). Основные преимущества: 1. Максимальная унификация узлов и элементов. 2. Пространственная работа системы, способность воспринимать неравномерные нагрузки. 3. Повышенная надежность, исключающая возможность внезапного разрушения. 4. Облегчение ограждающих конструкций кровли. 5. Возможность использования блочного монтажа и повышенная транспортабельность. 6. Архитектурная выразительность и гибкость планировки. 7. Недостатки: 8. Сложность изготовления узлов системы.

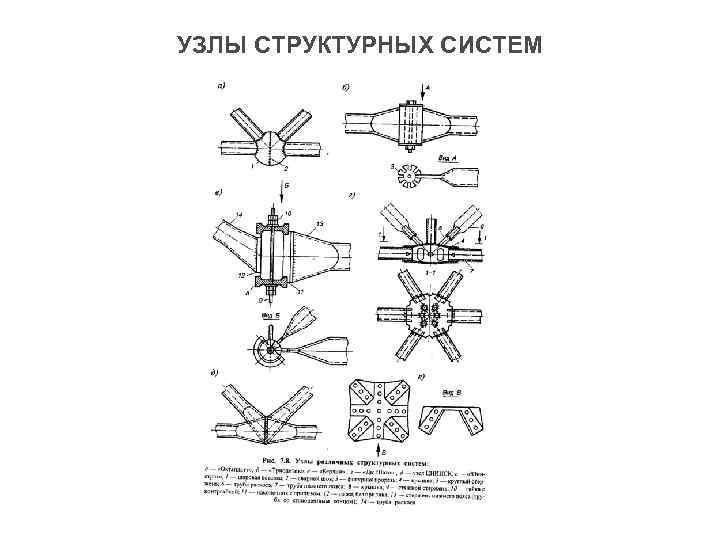

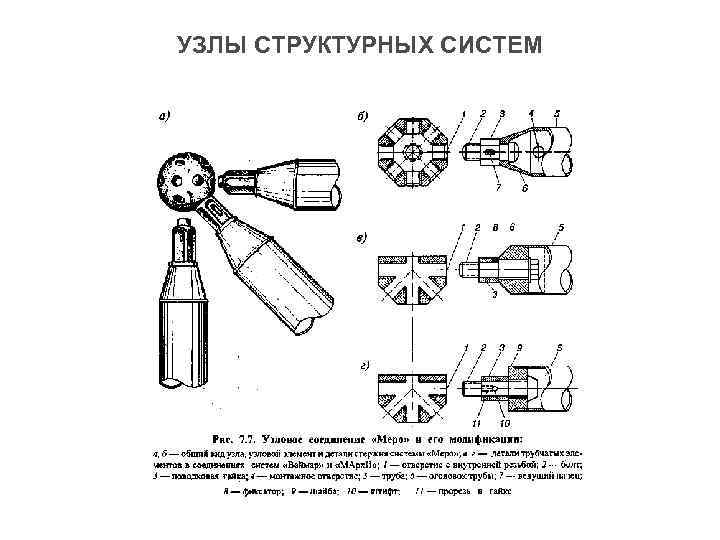

УЗЛЫ СТРУКТУРНЫХ СИСТЕМ

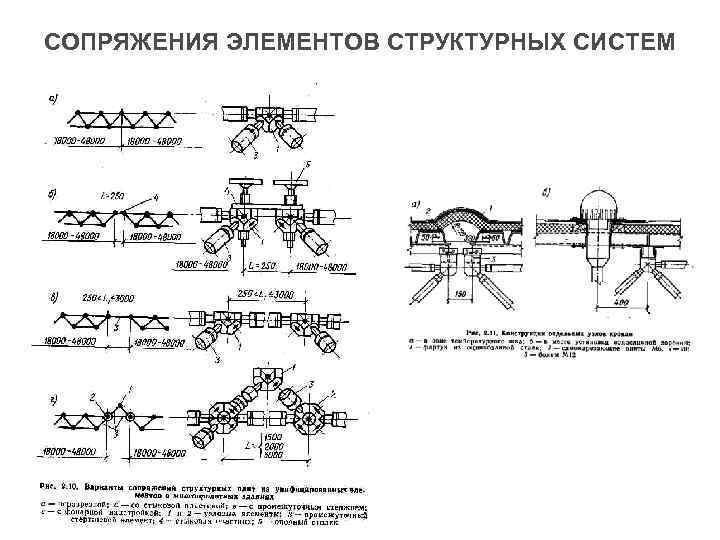

СОПРЯЖЕНИЯ ЭЛЕМЕНТОВ СТРУКТУРНЫХ СИСТЕМ

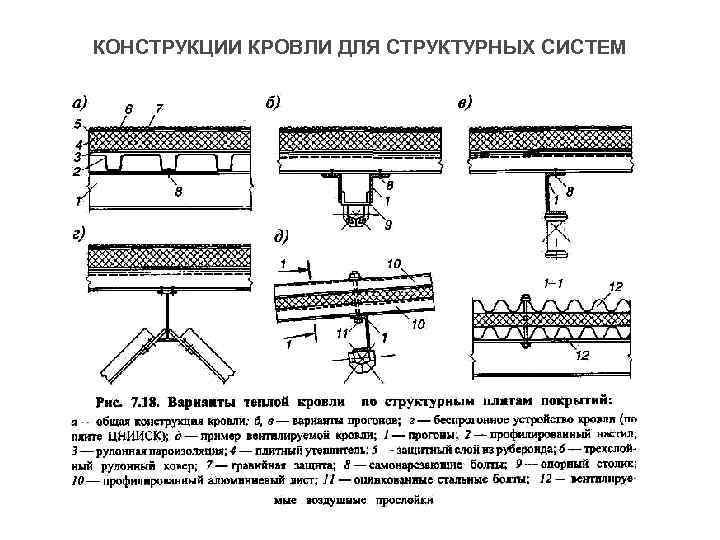

КОНСТРУКЦИИ КРОВЛИ ДЛЯ СТРУКТУРНЫХ СИСТЕМ

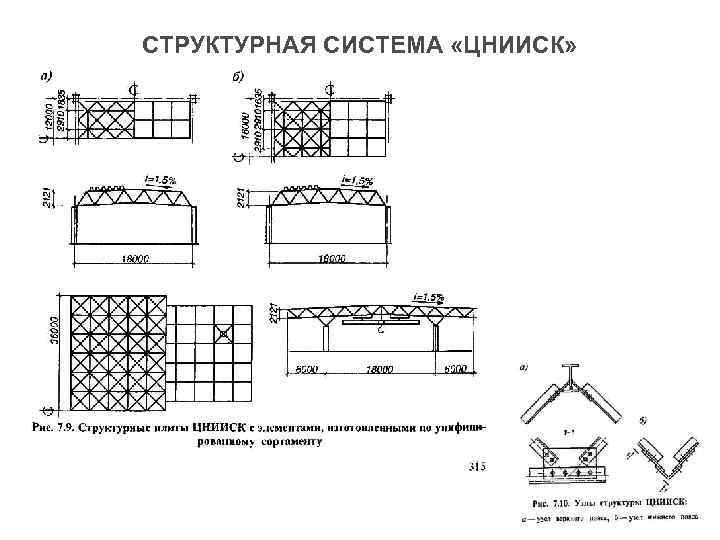

СТРУКТУРНАЯ СИСТЕМА «ЦНИИСК»

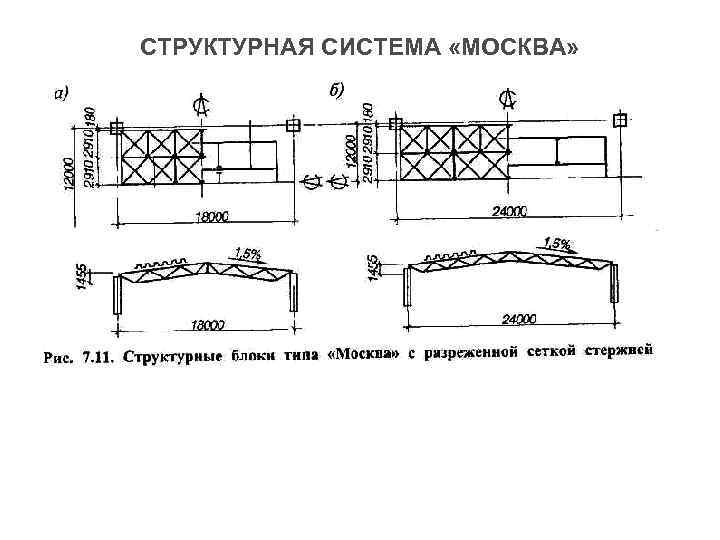

СТРУКТУРНАЯ СИСТЕМА «МОСКВА»

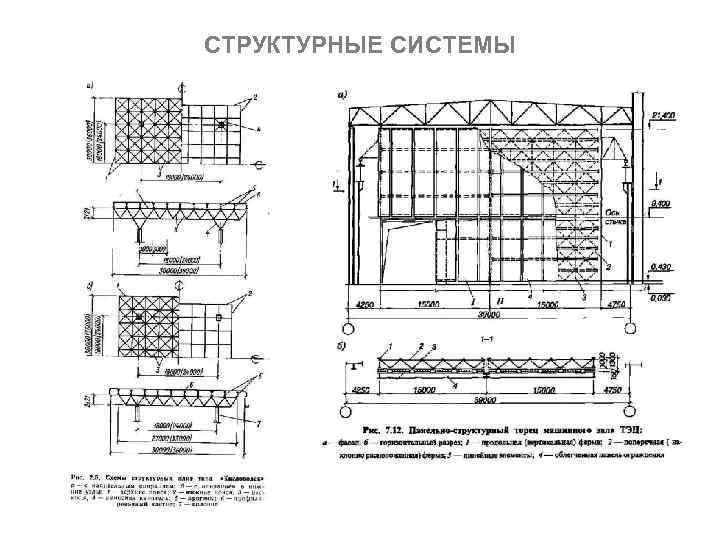

СТРУКТУРНЫЕ СИСТЕМЫ

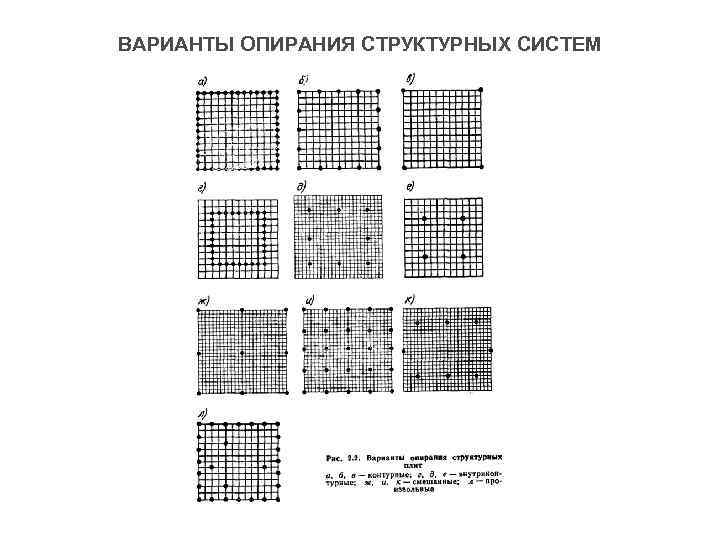

ВАРИАНТЫ ОПИРАНИЯ СТРУКТУРНЫХ СИСТЕМ

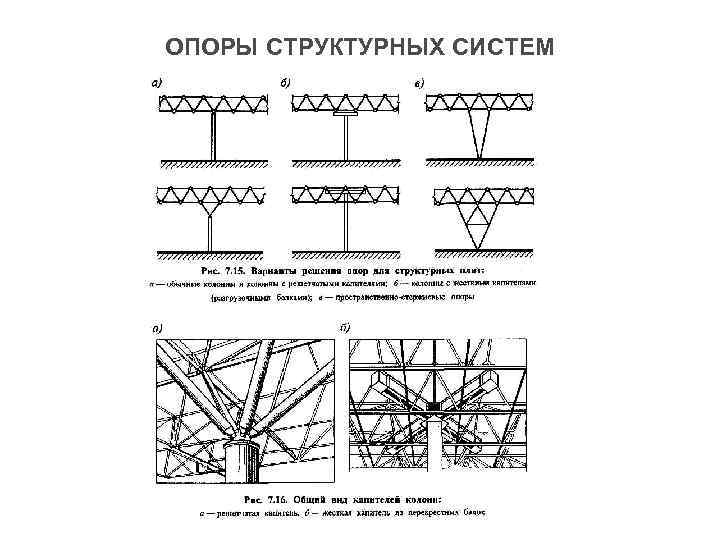

ОПОРЫ СТРУКТУРНЫХ СИСТЕМ

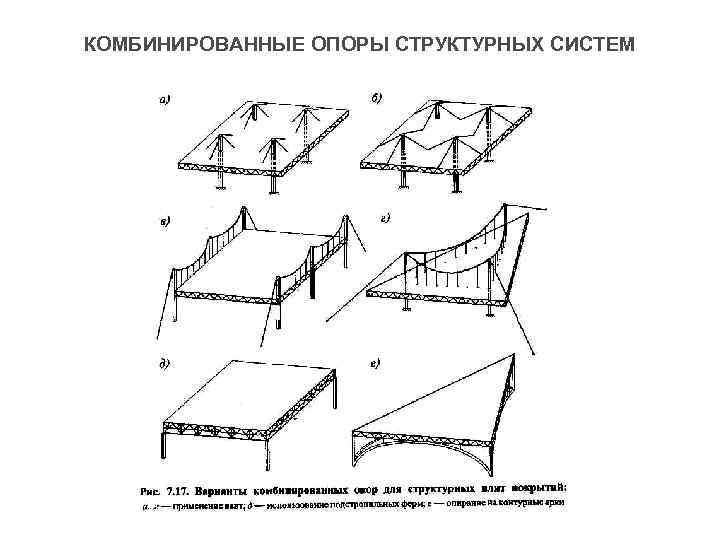

КОМБИНИРОВАННЫЕ ОПОРЫ СТРУКТУРНЫХ СИСТЕМ

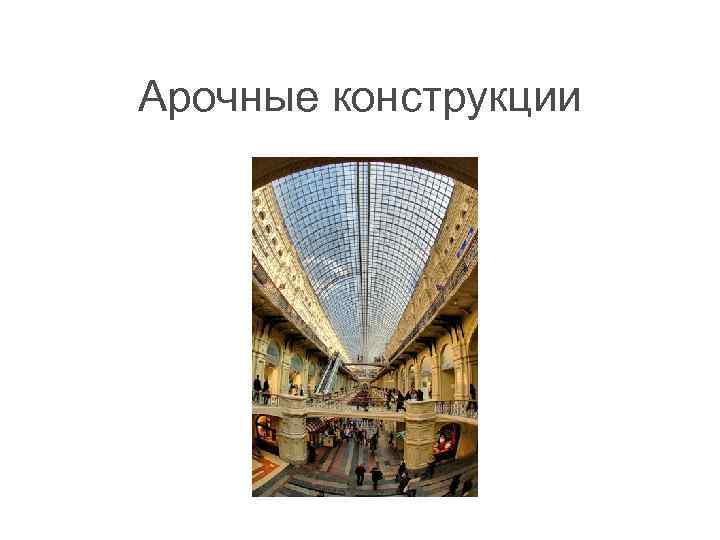

Арочные конструкции

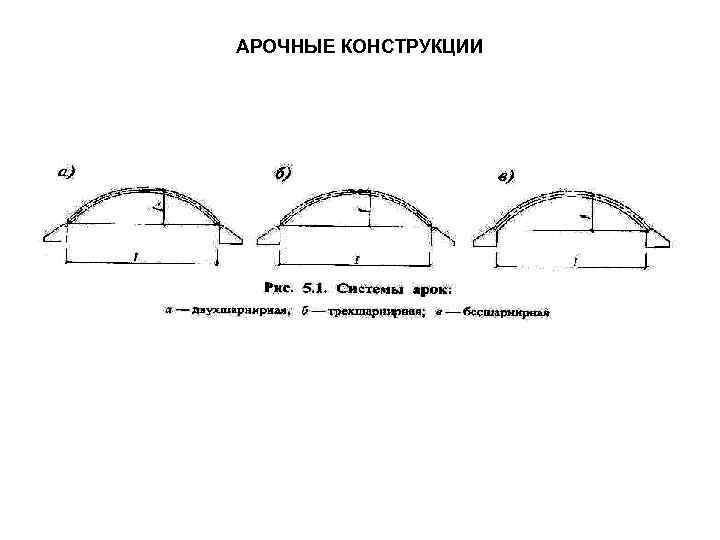

АРОЧНЫЕ КОНСТРУКЦИИ

ВИДЫ ОПОР АРОЧНЫХ КОНСТРУКЦИЙ

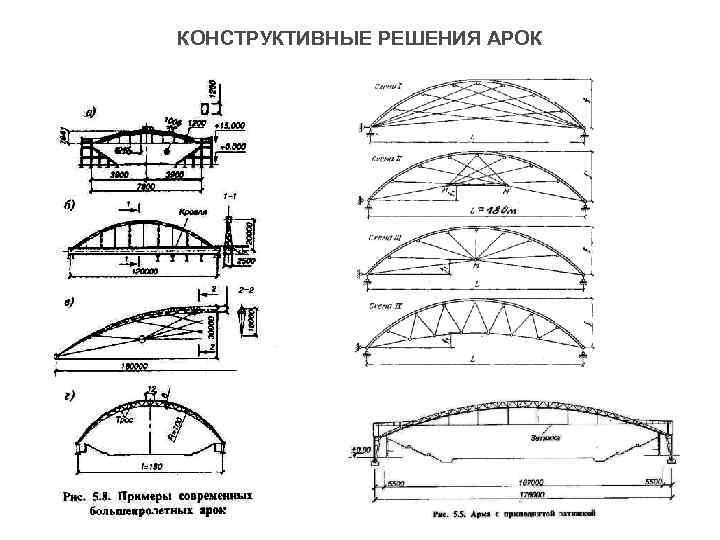

КОНСТРУКТИВНЫЕ РЕШЕНИЯ АРОК

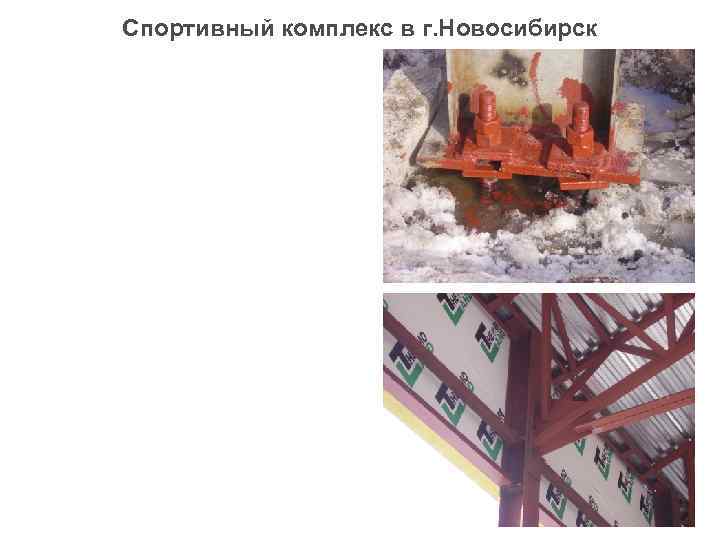

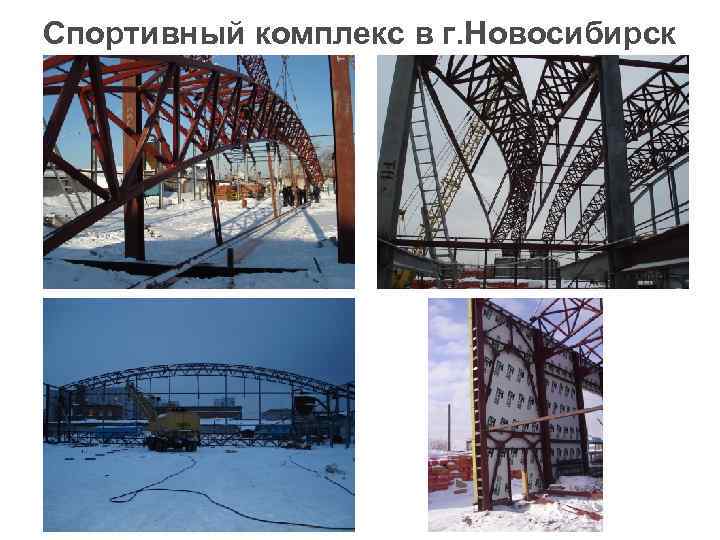

Спортивный комплекс в г. Новосибирск

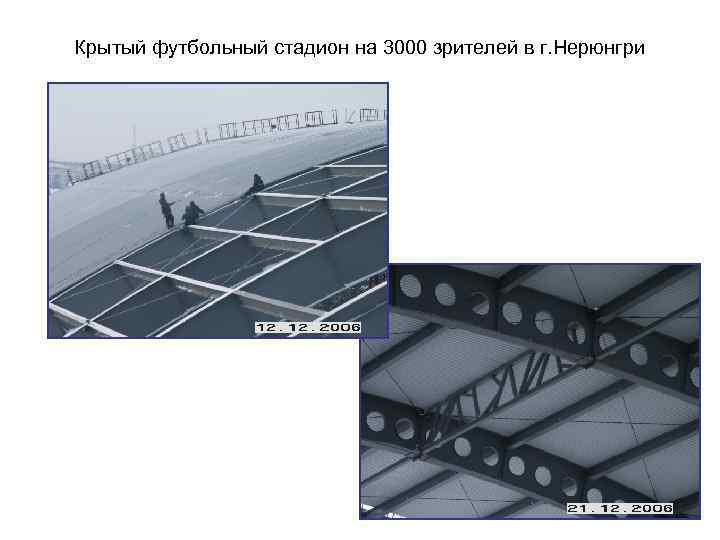

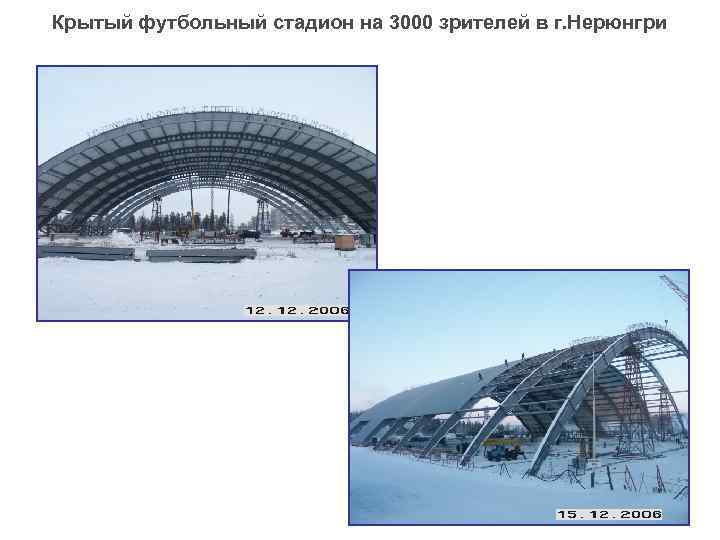

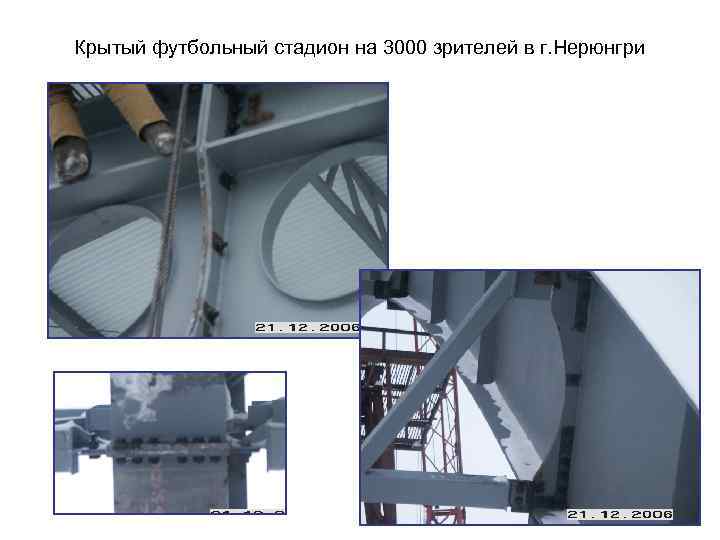

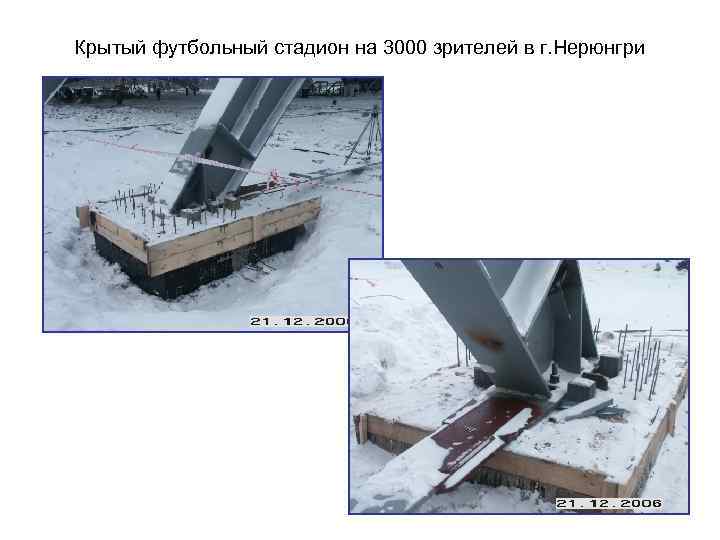

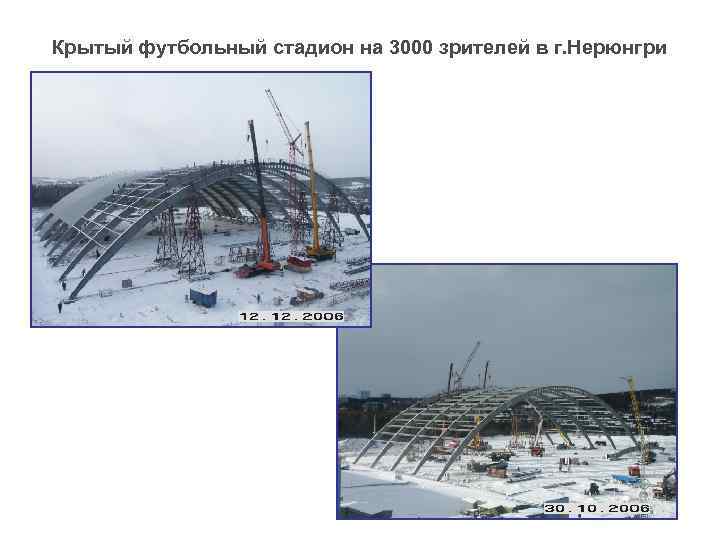

Крытый футбольный стадион на 3000 зрителей в г. Нерюнгри

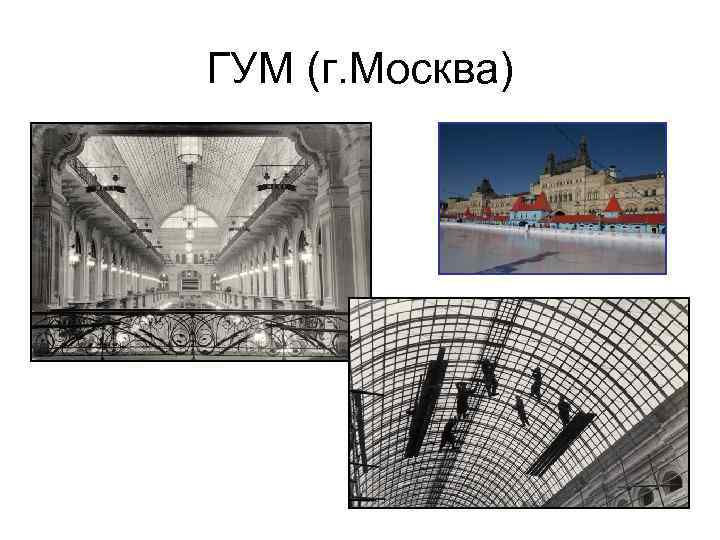

ГУМ (г. Москва)

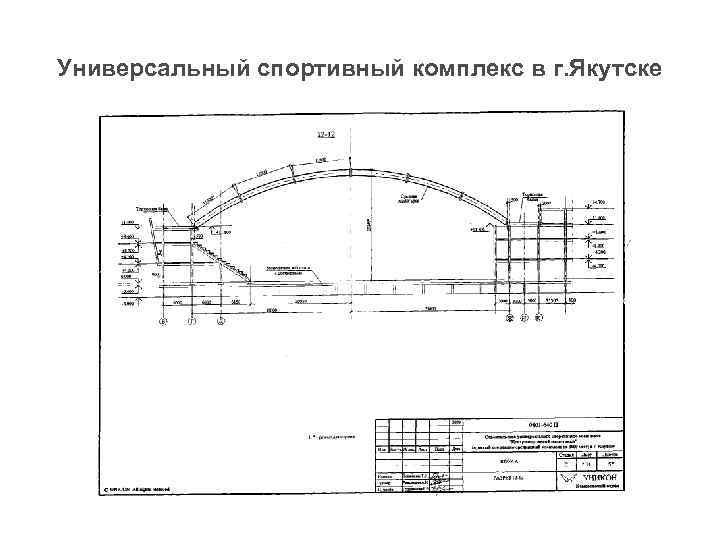

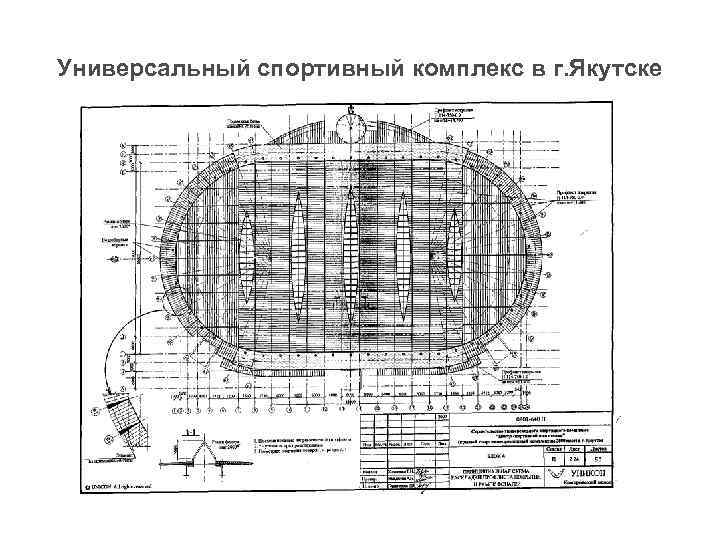

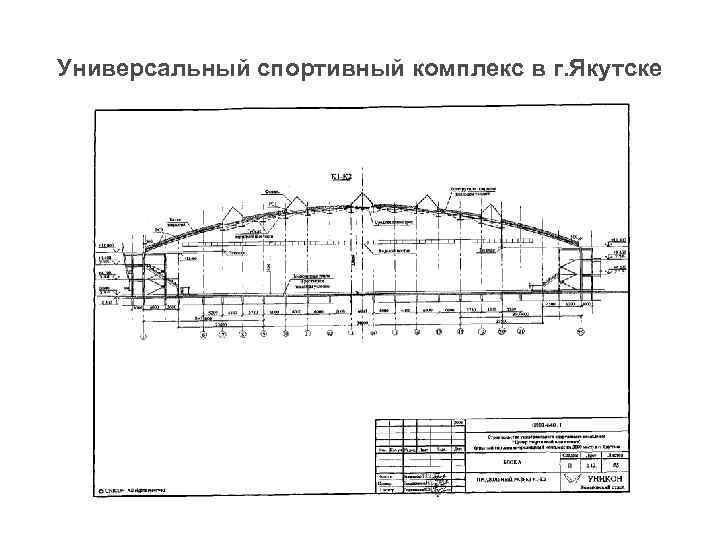

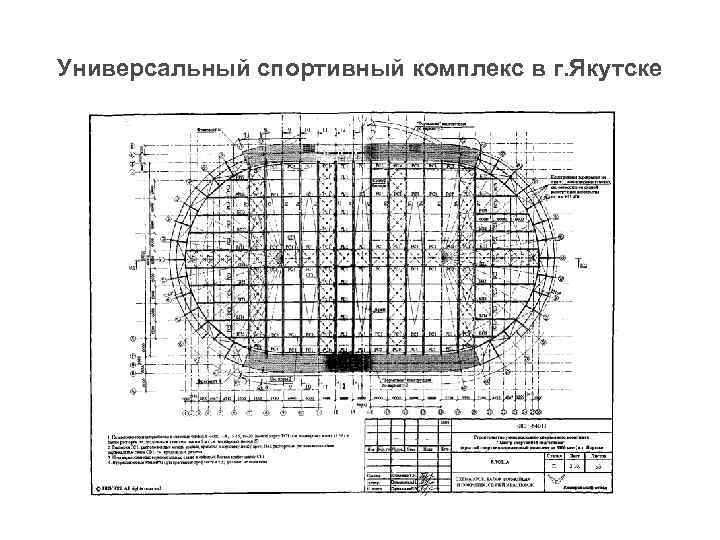

Универсальный спортивный комплекс в г. Якутске

Монтаж металлоконструкций спортивного-зрелищного комплекса в г. Якутске. 3

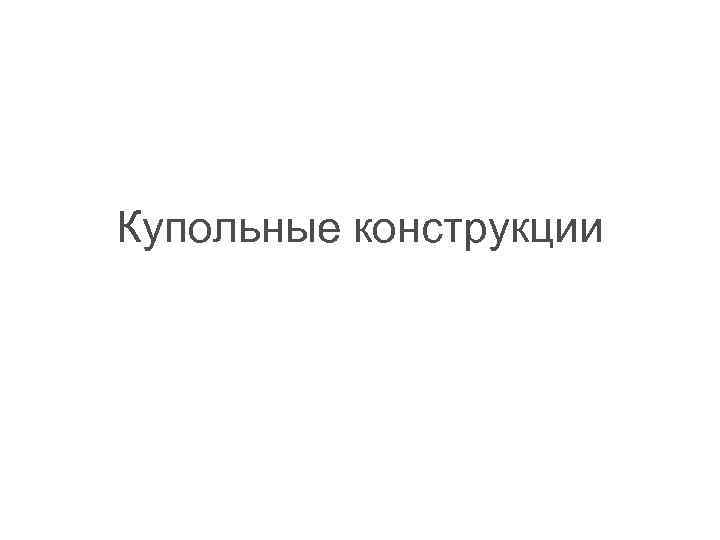

Купольные конструкции

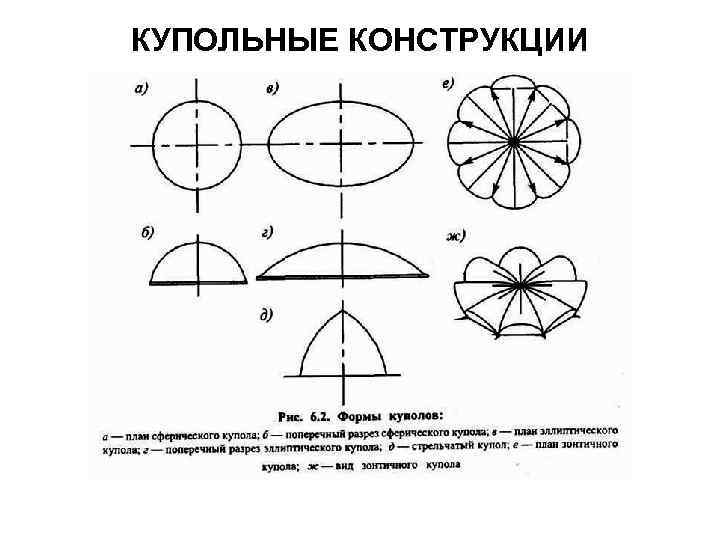

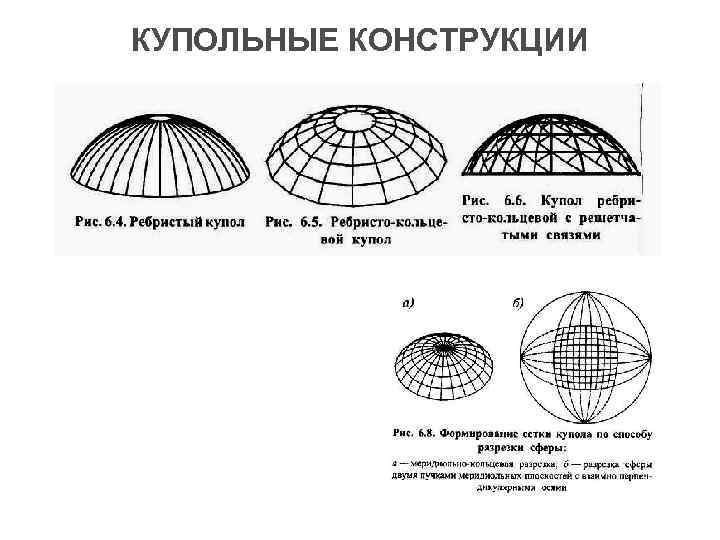

КУПОЛЬНЫЕ КОНСТРУКЦИИ

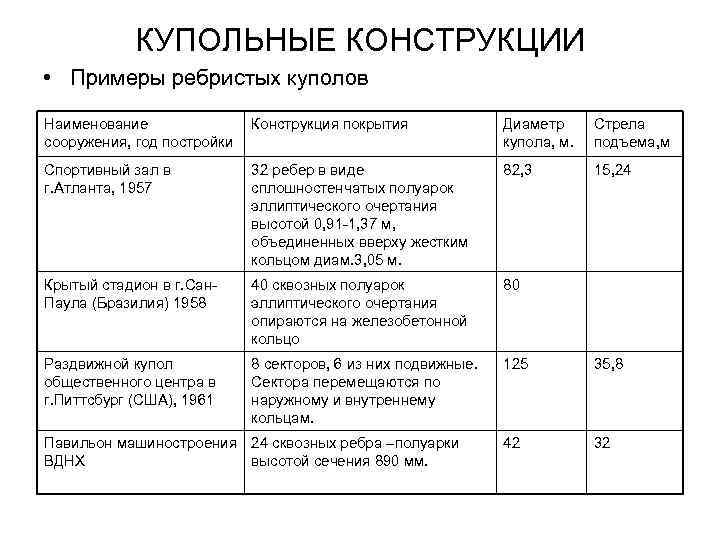

КУПОЛЬНЫЕ КОНСТРУКЦИИ • Примеры ребристых куполов Наименование Конструкция покрытия Диаметр Стрела сооружения, год постройки купола, м. подъема, м Спортивный зал в 32 ребер в виде 82, 3 15, 24 г. Атланта, 1957 сплошностенчатых полуарок эллиптического очертания высотой 0, 91 -1, 37 м, объединенных вверху жестким кольцом диам. 3, 05 м. Крытый стадион в г. Сан- 40 сквозных полуарок 80 Паула (Бразилия) 1958 эллиптического очертания опираются на железобетонной кольцо Раздвижной купол 8 секторов, 6 из них подвижные. 125 35, 8 общественного центра в Сектора перемещаются по г. Питтсбург (США), 1961 наружному и внутреннему кольцам. Павильон машиностроения 24 сквозных ребра –полуарки 42 32 ВДНХ высотой сечения 890 мм.

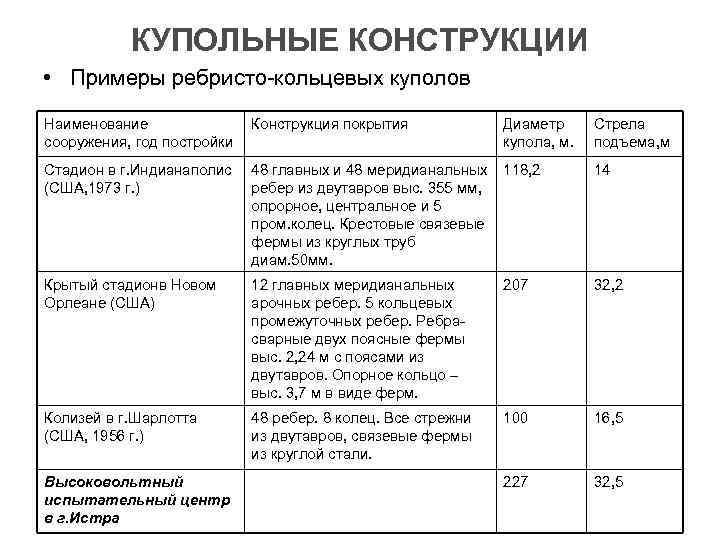

КУПОЛЬНЫЕ КОНСТРУКЦИИ • Примеры ребристо-кольцевых куполов Наименование Конструкция покрытия Диаметр Стрела сооружения, год постройки купола, м. подъема, м Стадион в г. Индианаполис 48 главных и 48 меридианальных 118, 2 14 (США, 1973 г. ) ребер из двутавров выс. 355 мм, опрорное, центральное и 5 пром. колец. Крестовые связевые фермы из круглых труб диам. 50 мм. Крытый стадионв Новом 12 главных меридианальных 207 32, 2 Орлеане (США) арочных ребер. 5 кольцевых промежуточных ребер. Ребра- сварные двух поясные фермы выс. 2, 24 м с поясами из двутавров. Опорное кольцо – выс. 3, 7 м в виде ферм. Колизей в г. Шарлотта 48 ребер. 8 колец. Все стрежни 100 16, 5 (США, 1956 г. ) из двутавров, связевые фермы из круглой стали. Высоковольтный 227 32, 5 испытательный центр в г. Истра

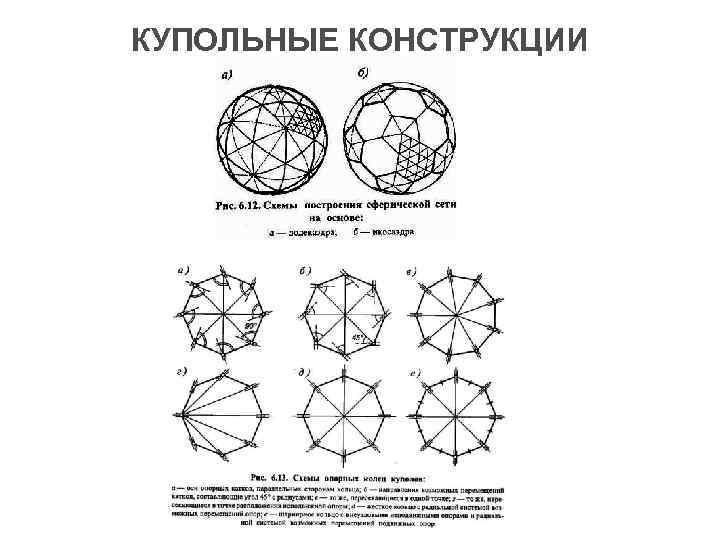

КУПОЛЬНЫЕ КОНСТРУКЦИИ

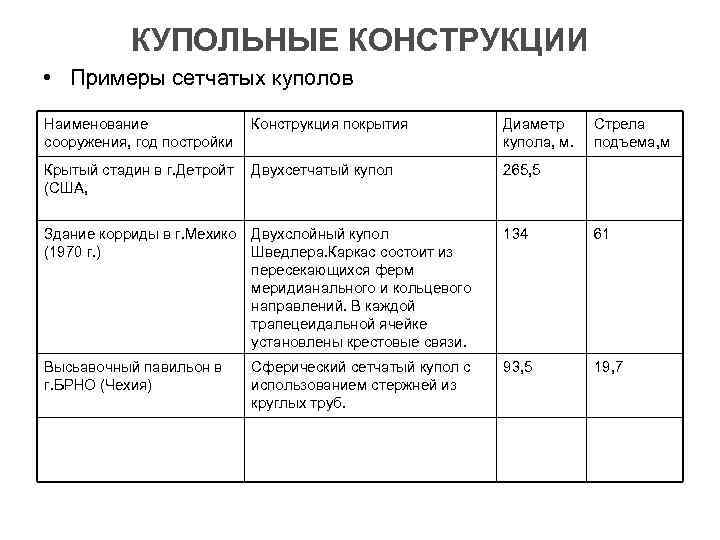

КУПОЛЬНЫЕ КОНСТРУКЦИИ • Примеры сетчатых куполов Наименование Конструкция покрытия Диаметр Стрела сооружения, год постройки купола, м. подъема, м Крытый стадин в г. Детройт Двухсетчатый купол 265, 5 (США, Здание корриды в г. Мехико Двухслойный купол 134 61 (1970 г. ) Шведлера. Каркас состоит из пересекающихся ферм меридианального и кольцевого направлений. В каждой трапецеидальной ячейке установлены крестовые связи. Высьавочный павильон в Сферический сетчатый купол с 93, 5 19, 7 г. БРНО (Чехия) использованием стержней из круглых труб.

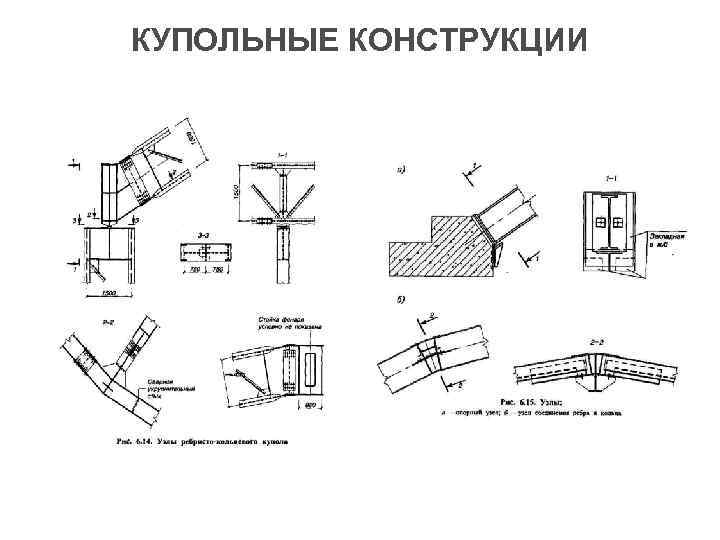

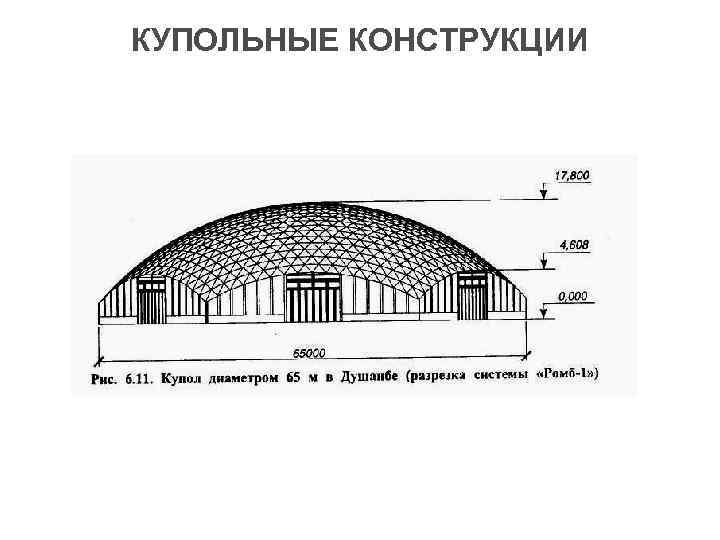

КУПОЛЬНЫЕ КОНСТРУКЦИИ

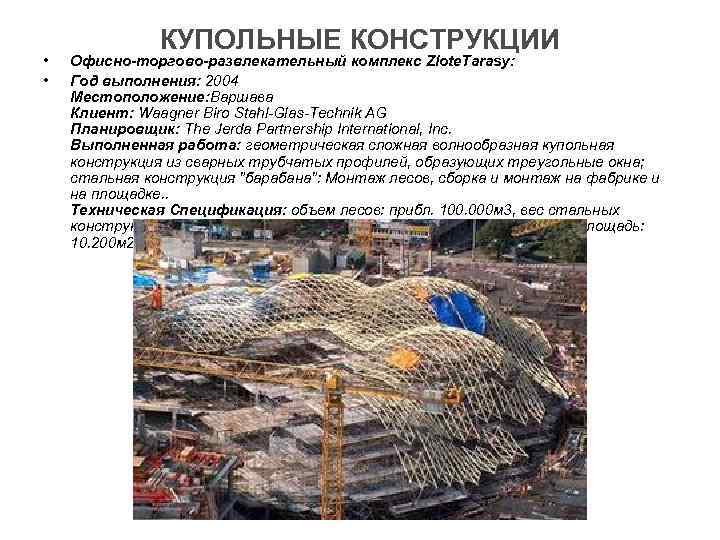

КУПОЛЬНЫЕ КОНСТРУКЦИИ • Офисно-торгово-развлекательный комплекс Zlote. Tarasy: • Год выполнения: 2004 Местоположение: Варшава Клиент: Waagner Biro Stahl-Glas-Technik AG Планировщик: The Jerda Partnership International, Inc. Выполненная работа: геометрическая сложная волнообразная купольная конструкция из сварных трубчатых профилей, образующих треугольные окна; стальная конструкция "барабана": Монтаж лесов, сборка и монтаж на фабрике и на площадке. . Техническая Спецификация: объем лесов: прибл. 100. 000 м 3, вес стальных конструкций: 750 т, заготовки: длина до 18 м, ширина 5 м, высота 3 m. Площадь: 10. 200 м 2.

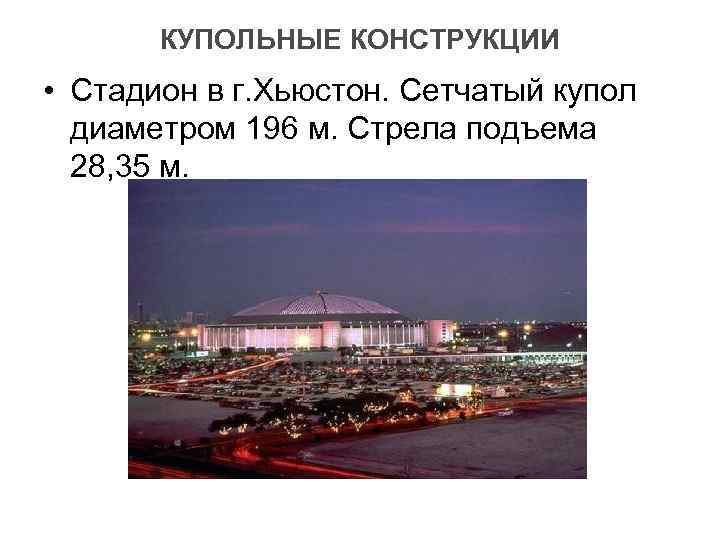

КУПОЛЬНЫЕ КОНСТРУКЦИИ • Стадион в г. Хьюстон. Сетчатый купол диаметром 196 м. Стрела подъема 28, 35 м.

Висячие покрытия

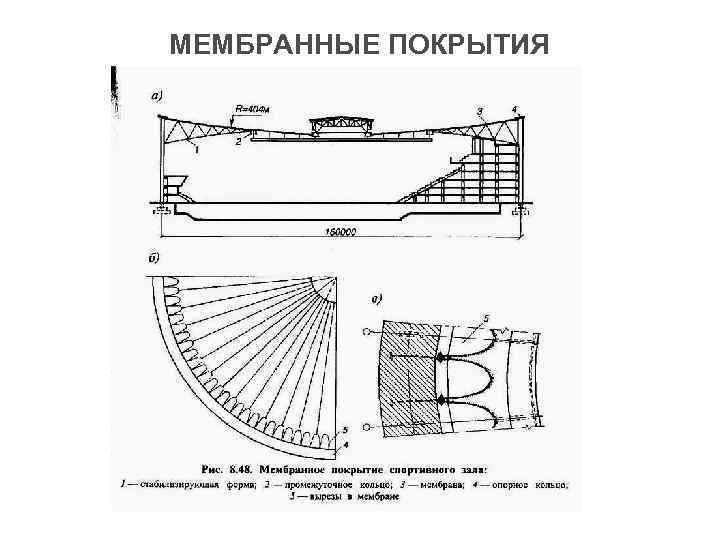

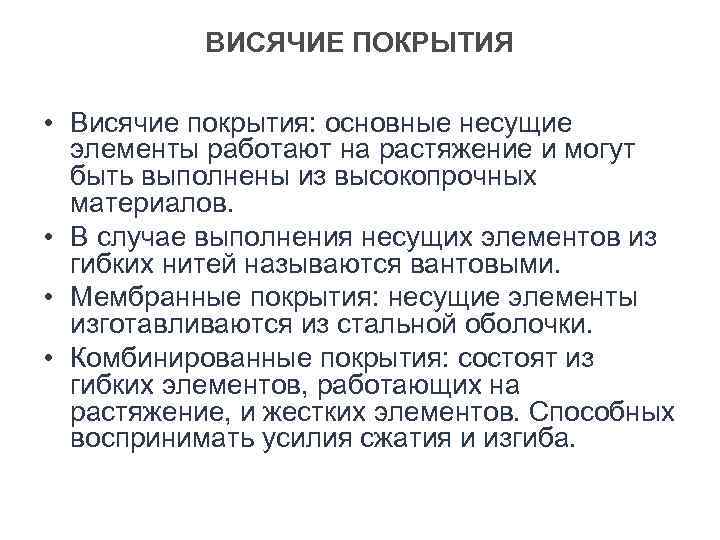

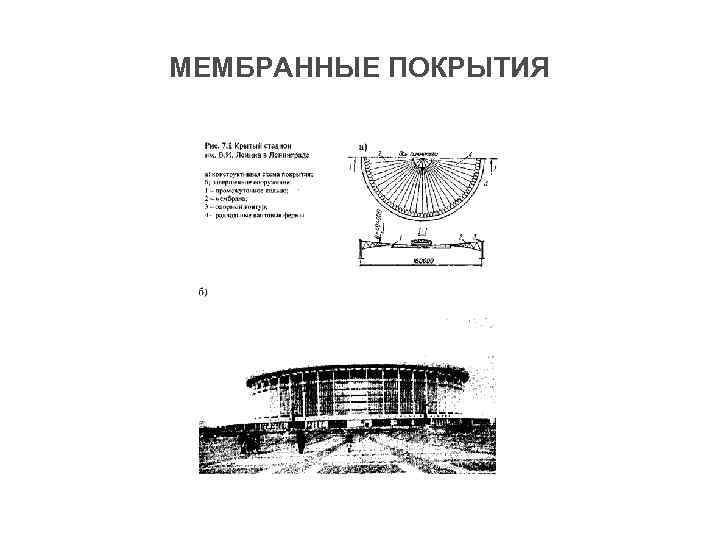

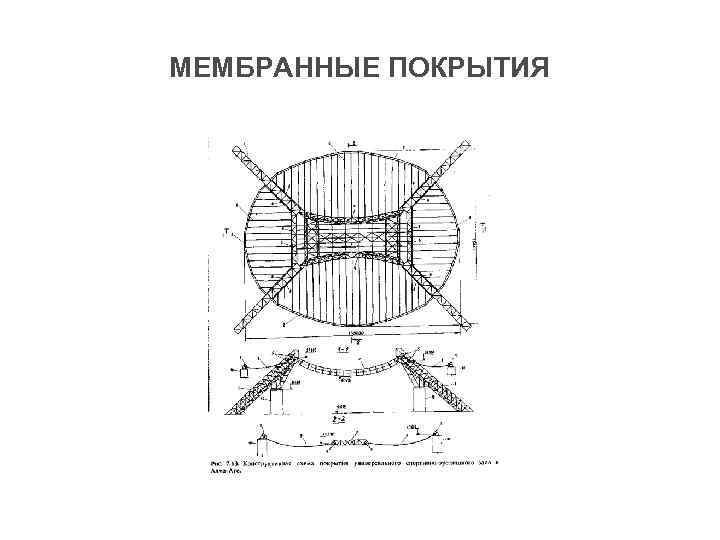

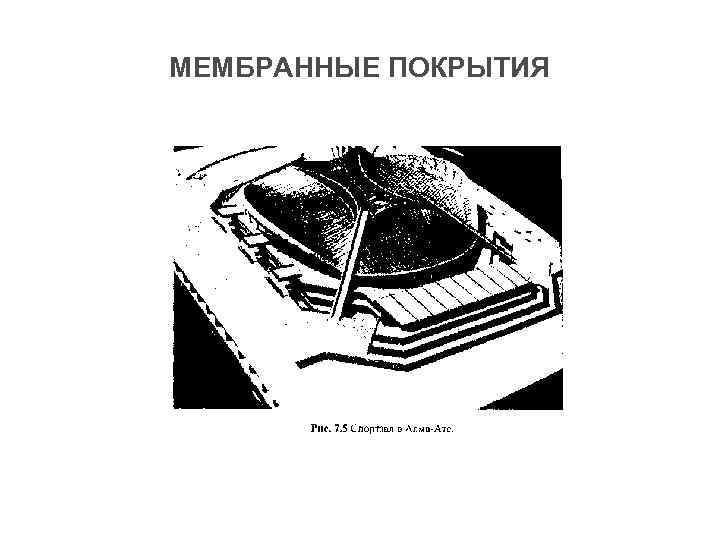

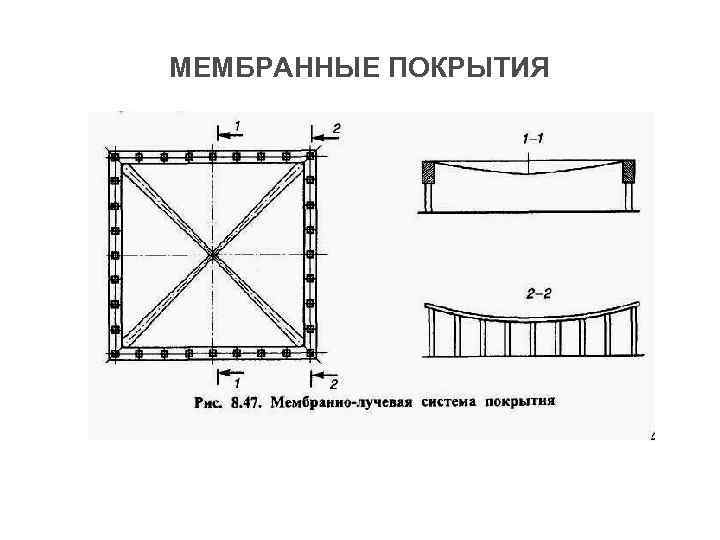

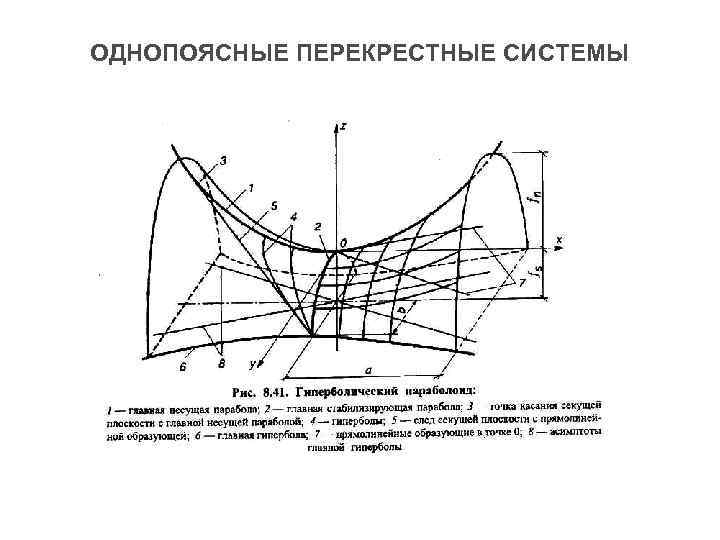

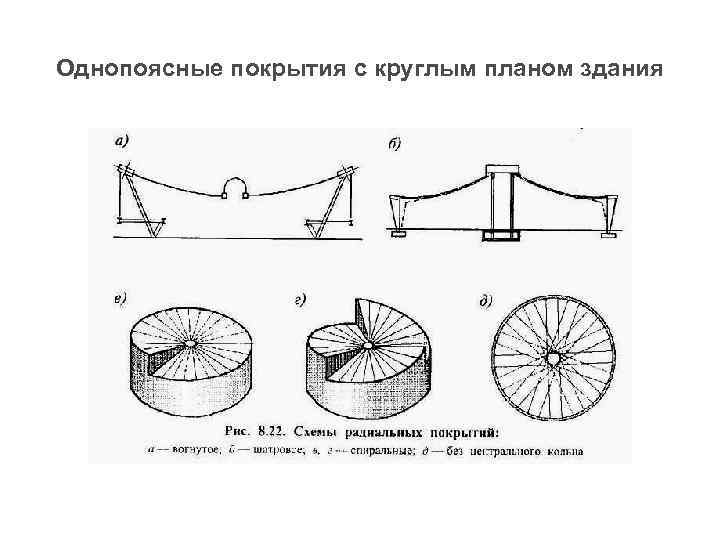

ВИСЯЧИЕ ПОКРЫТИЯ • Висячие покрытия: основные несущие элементы работают на растяжение и могут быть выполнены из высокопрочных материалов. • В случае выполнения несущих элементов из гибких нитей называются вантовыми. • Мембранные покрытия: несущие элементы изготавливаются из стальной оболочки. • Комбинированные покрытия: состоят из гибких элементов, работающих на растяжение, и жестких элементов. Способных воспринимать усилия сжатия и изгиба.

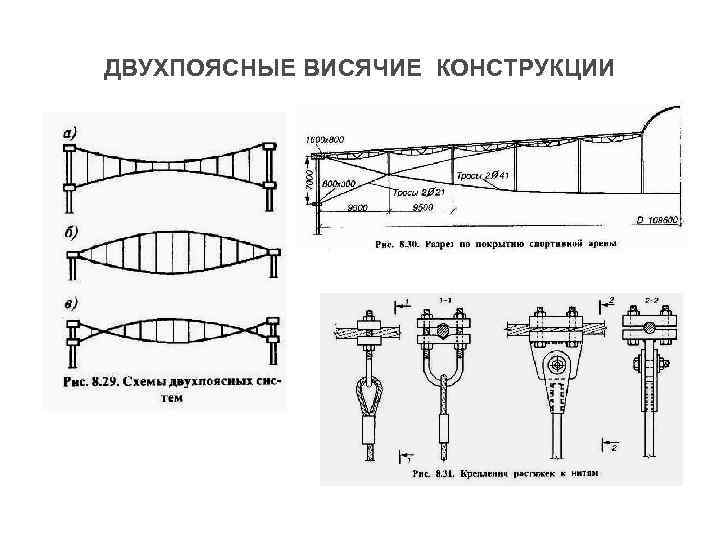

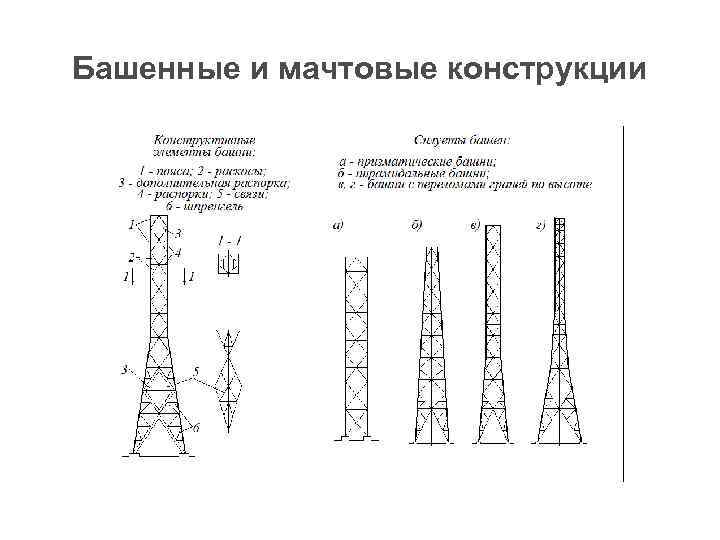

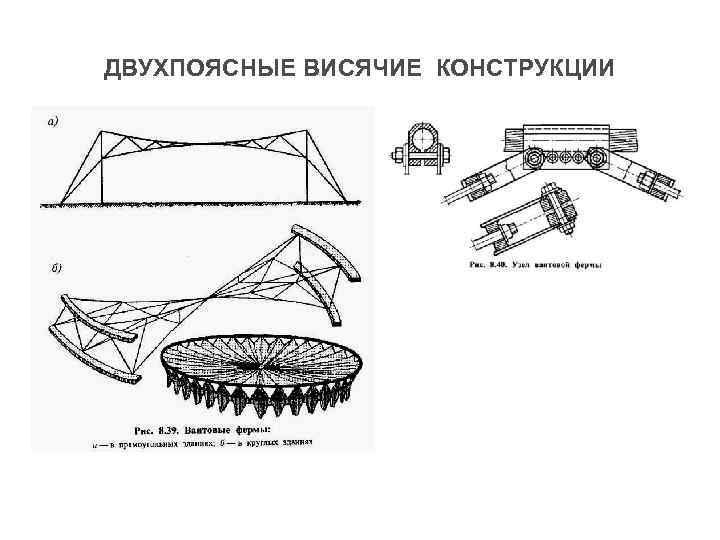

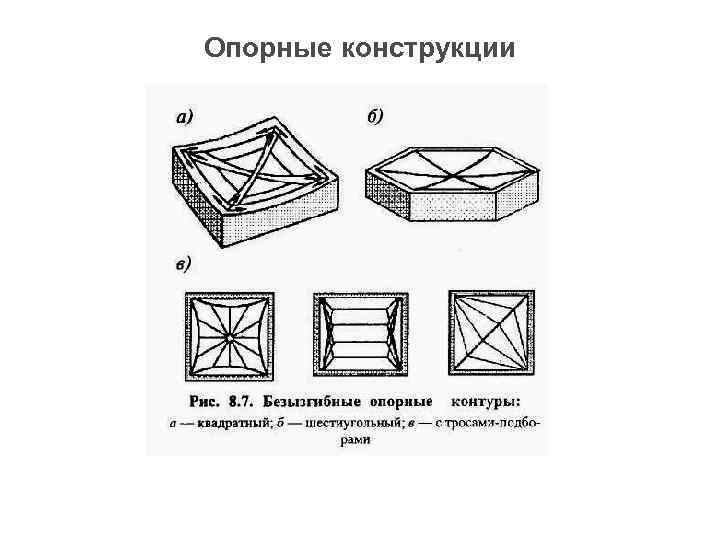

ВИСЯЧИЕ КОНСТРУКЦИИ Основные достоинства: • Наиболее полное использование прочностных характеристик высокопрочных сталей. • Совмещение в одной конструкции несущих и ограждающих функций. • Возможность перекрывать пролеты до 300 м. • Формообразующие способности. • Транспортабельность и удобство монтажа. Основные недостатки: • Необходимость восприятия горизонтальных и вертикальных опорных реакций висячих элементов специальными опорными конструкциями. • Повышенная деформативность.
