ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ВОЗДЕЙСТВИИ ВИБРОАКУСТИЧЕСКИХ ФАКТОРОВ Р

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ВОЗДЕЙСТВИИ ВИБРОАКУСТИЧЕСКИХ ФАКТОРОВ

Р 2. 2. 2006 -05 Шум Вибрация Инфра и ультразвук

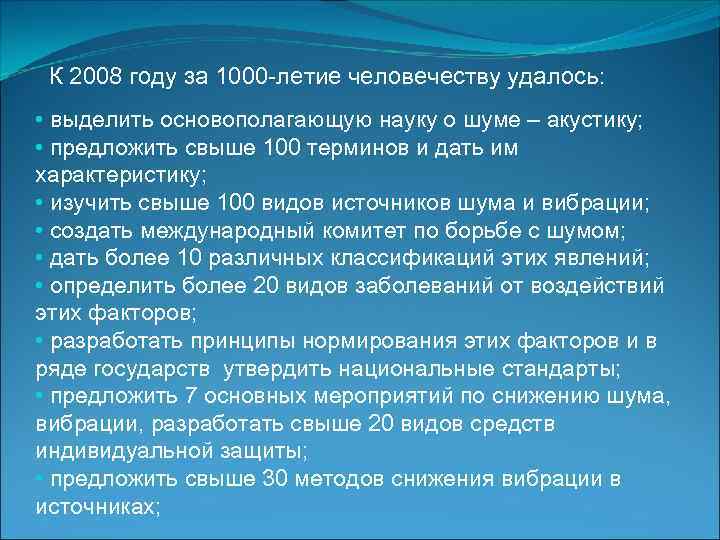

К 2008 году за 1000 -летие человечеству удалось: • выделить основополагающую науку о шуме – акустику; • предложить свыше 100 терминов и дать им характеристику; • изучить свыше 100 видов источников шума и вибрации; • создать международный комитет по борьбе с шумом; • дать более 10 различных классификаций этих явлений; • определить более 20 видов заболеваний от воздействий этих факторов; • разработать принципы нормирования этих факторов и в ряде государств утвердить национальные стандарты; • предложить 7 основных мероприятий по снижению шума, вибрации, разработать свыше 20 видов средств индивидуальной защиты; • предложить свыше 30 методов снижения вибрации в источниках;

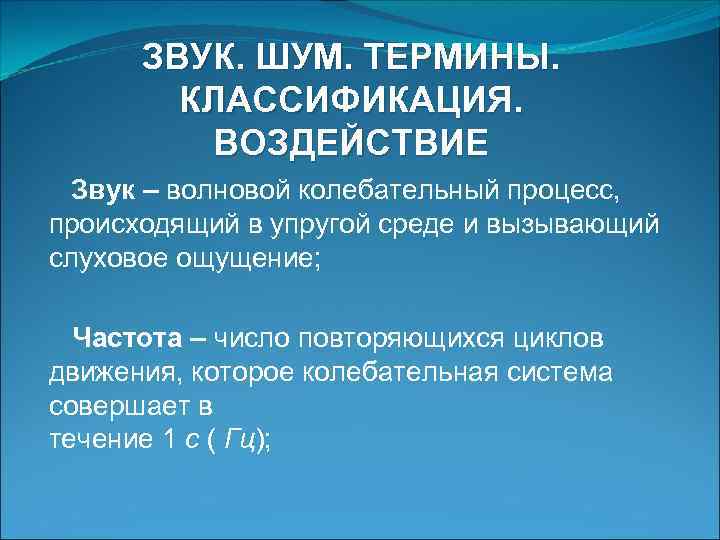

ЗВУК. ШУМ. ТЕРМИНЫ. КЛАССИФИКАЦИЯ. ВОЗДЕЙСТВИЕ Звук – волновой колебательный процесс, происходящий в упругой среде и вызывающий слуховое ощущение; Частота – число повторяющихся циклов движения, которое колебательная система совершает в течение 1 с ( Гц);

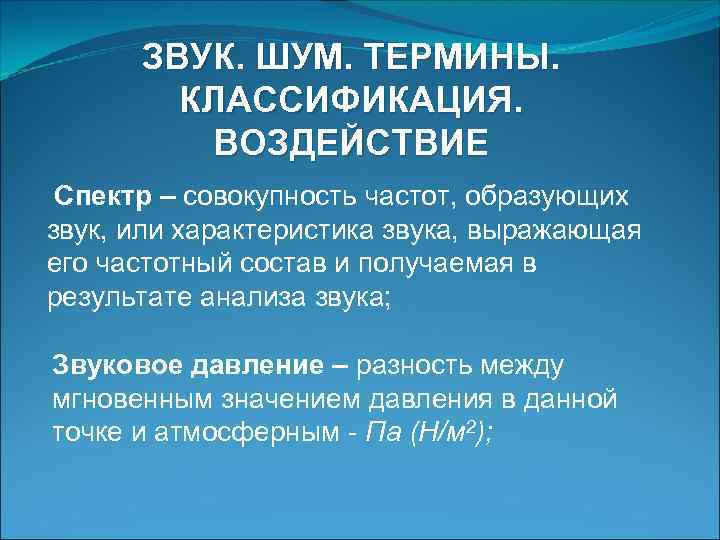

ЗВУК. ШУМ. ТЕРМИНЫ. КЛАССИФИКАЦИЯ. ВОЗДЕЙСТВИЕ Спектр – совокупность частот, образующих звук, или характеристика звука, выражающая его частотный состав и получаемая в результате анализа звука; Звуковое давление – разность между мгновенным значением давления в данной точке и атмосферным - Па (Н/м 2);

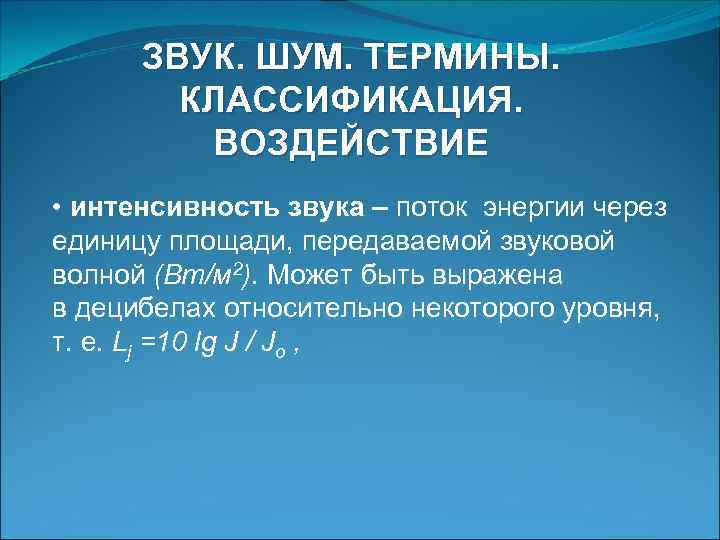

ЗВУК. ШУМ. ТЕРМИНЫ. КЛАССИФИКАЦИЯ. ВОЗДЕЙСТВИЕ • интенсивность звука – поток энергии через единицу площади, передаваемой звуковой волной (Вт/м 2). Может быть выражена в децибелах относительно некоторого уровня, т. е. Lj =10 lg J / Jo ,

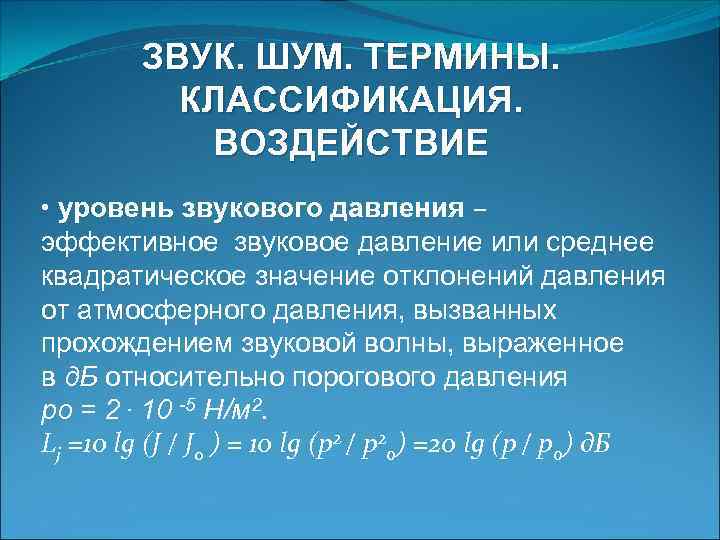

ЗВУК. ШУМ. ТЕРМИНЫ. КЛАССИФИКАЦИЯ. ВОЗДЕЙСТВИЕ • уровень звукового давления – эффективное звуковое давление или среднее квадратическое значение отклонений давления от атмосферного давления, вызванных прохождением звуковой волны, выраженное в д. Б относительно порогового давления ро = 2. 10 -5 Н/м 2. Lj =10 lg (J / Jo ) = 10 lg (р2 / р20) =20 lg (р / р0) д. Б

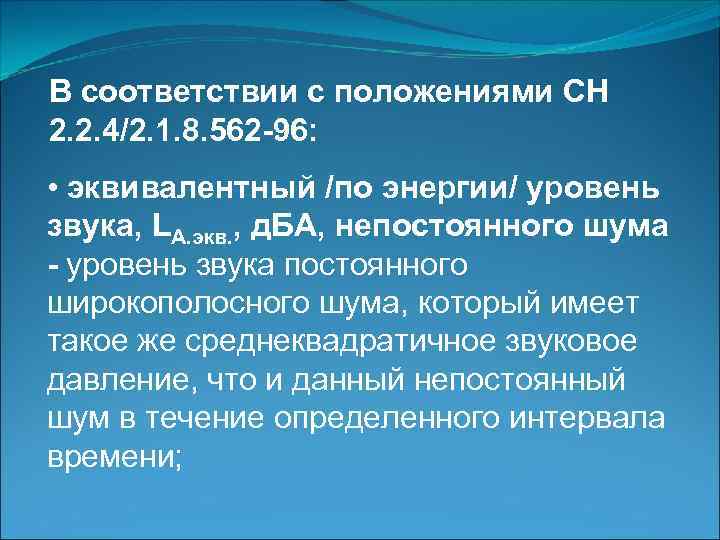

В соответствии с положениями СН 2. 2. 4/2. 1. 8. 562 -96: • эквивалентный /по энергии/ уровень звука, LА. экв. , д. БА, непостоянного шума - уровень звука постоянного широкополосного шума, который имеет такое же среднеквадратичное звуковое давление, что и данный непостоянный шум в течение определенного интервала времени;

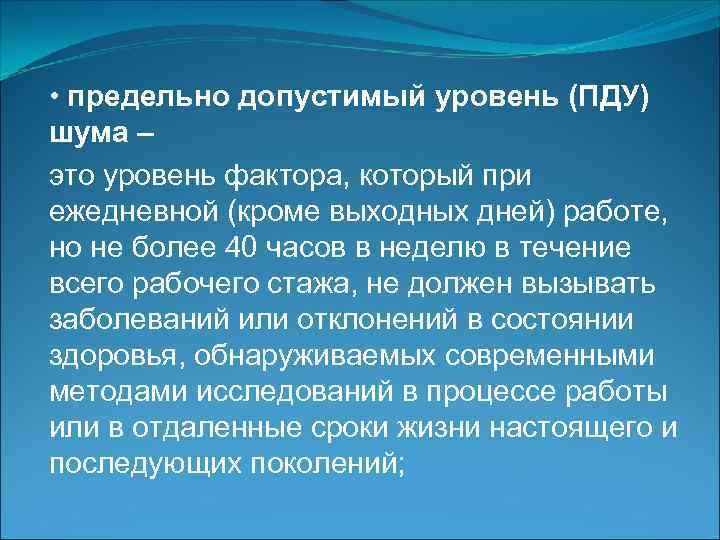

• предельно допустимый уровень (ПДУ) шума – это уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений;

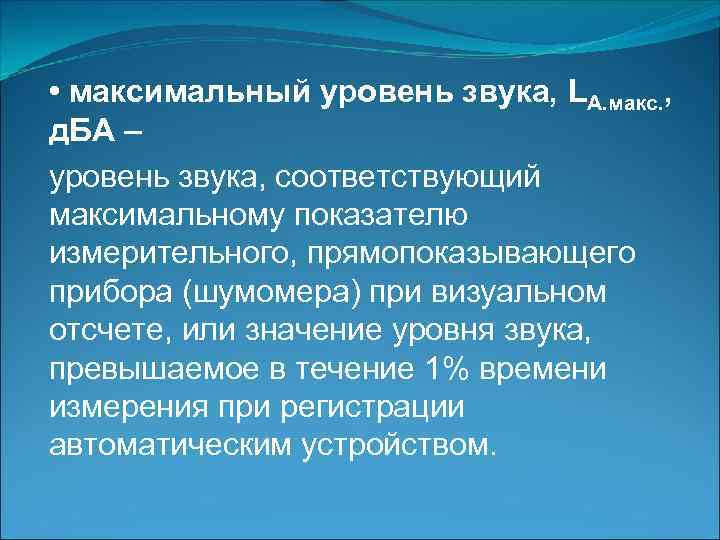

• максимальный уровень звука, LА. макс. , д. БА – уровень звука, соответствующий максимальному показателю измерительного, прямопоказывающего прибора (шумомера) при визуальном отсчете, или значение уровня звука, превышаемое в течение 1% времени измерения при регистрации автоматическим устройством.

0, 0000001 Вт/м 2 превышает 1000 Вт/м, 2

L = 10 lg (Iизм / Iэтал).

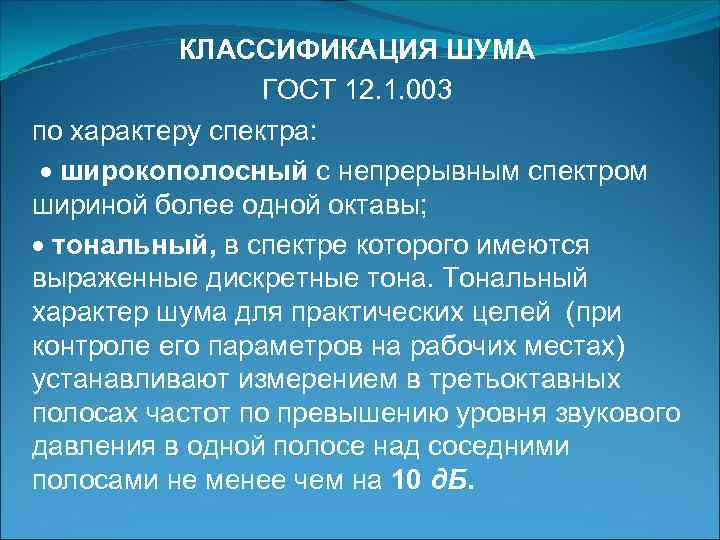

КЛАССИФИКАЦИЯ ШУМА ГОСТ 12. 1. 003 по характеру спектра: широкополосный с непрерывным спектром шириной более одной октавы; тональный, в спектре которого имеются выраженные дискретные тона. Тональный характер шума для практических целей (при контроле его параметров на рабочих местах) устанавливают измерением в третьоктавных полосах частот по превышению уровня звукового давления в одной полосе над соседними полосами не менее чем на 10 д. Б.

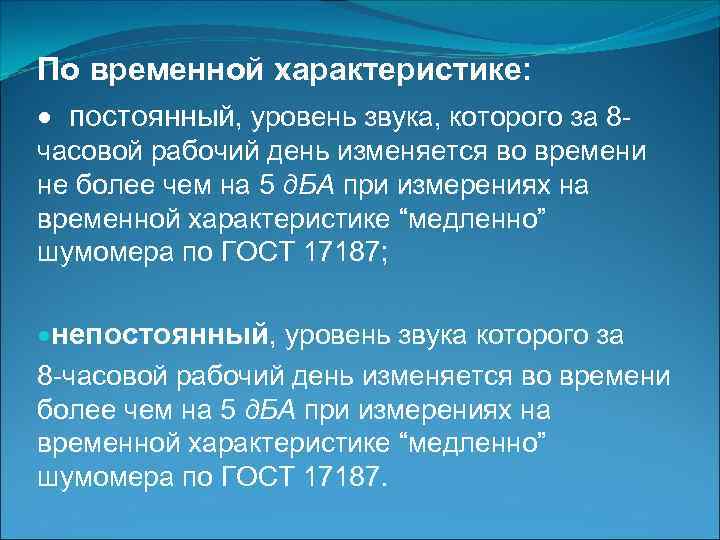

По временной характеристике: постоянный, уровень звука, которого за 8 часовой рабочий день изменяется во времени не более чем на 5 д. БА при измерениях на временной характеристике “медленно” шумомера по ГОСТ 17187; непостоянный, уровень звука которого за 8 -часовой рабочий день изменяется во времени более чем на 5 д. БА при измерениях на временной характеристике “медленно” шумомера по ГОСТ 17187.

Непостоянный шум подразделяют на: колеблющийся во времени, уровень звука которого непрерывно изменяется во времени; прерывистый, уровень звука которого ступенчато изменяется (на 5 д. БА и более), причем длительность интервалов, в течение которых уровень остается постоянным, составляет 1 с и более; импульсный, состоящий из одного или нескольких звуковых сигналов, каждый длительностью менее 1 с, при этом уровни звука, измеренные в д. Б AI и д. БА, соответственно, на временных характеристиках “импульс” и “медленно”, отличаются не менее чем на 7 д. БА.

Шумы подразделяют по происхождению и частоте: • механический – шум от рабочего станка, механизмов;

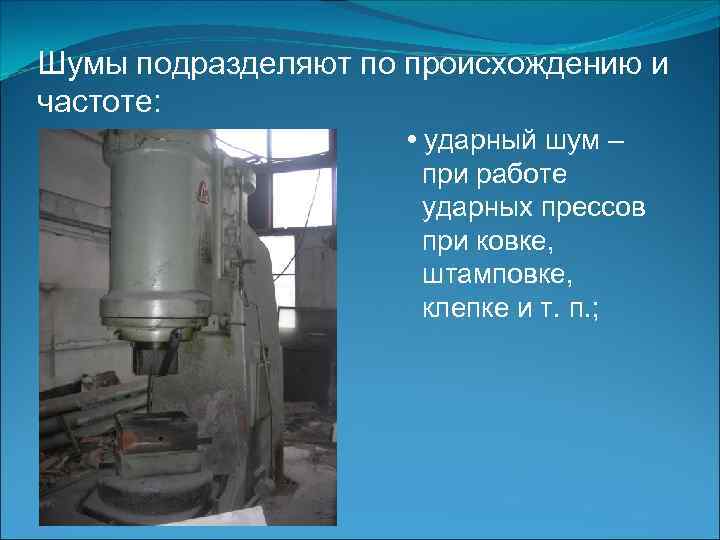

Шумы подразделяют по происхождению и частоте: • ударный шум – при работе ударных прессов при ковке, штамповке, клепке и т. п. ;

Шумы подразделяют по происхождению и частоте: • аэродинамические и гидравлические – шумы сильных потоков воздуха или жидкости.

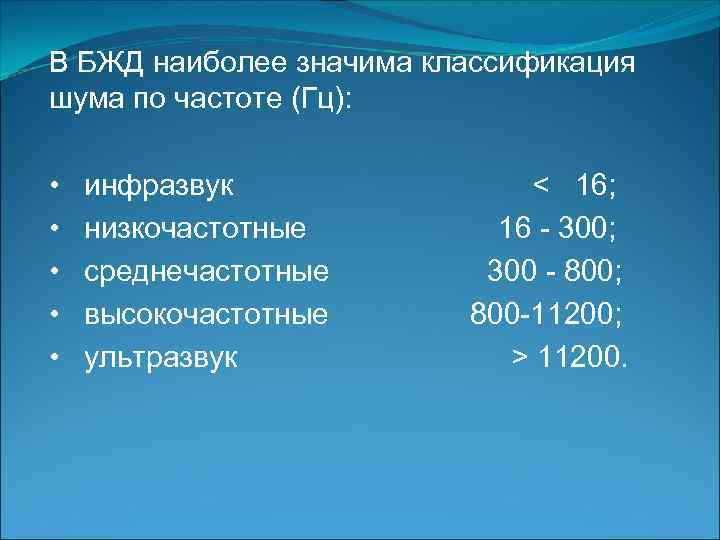

В БЖД наиболее значима классификация шума по частоте (Гц): • инфразвук < 16; • низкочастотные 16 - 300; • среднечастотные 300 - 800; • высокочастотные 800 -11200; • ультразвук > 11200.

ВОЗДЕЙСТВИЕ НА ОРГАНИЗМ ЧЕЛОВЕКА Порог слышимости – субъективное явление, которое изменяется во много раз в зависимости от состояния слуховой функции, возраста и других факторов. Например, порог слышимости для тона 1000 Гц у человека с нормальным слухом должен иметь интенсивность, равную 0, 001 бар или 0, 000001 атм. При легкой глухоте необходимо усиление силы звука до 0, 1 бар, т. е. увеличение звукового давления в 1000 раз. В акустических расчетах за пороговое значение звукового давления принято значение, равное 2. 10 -5 Па (Н/м 2).

20 к. Гц 10 -12 к. Гц

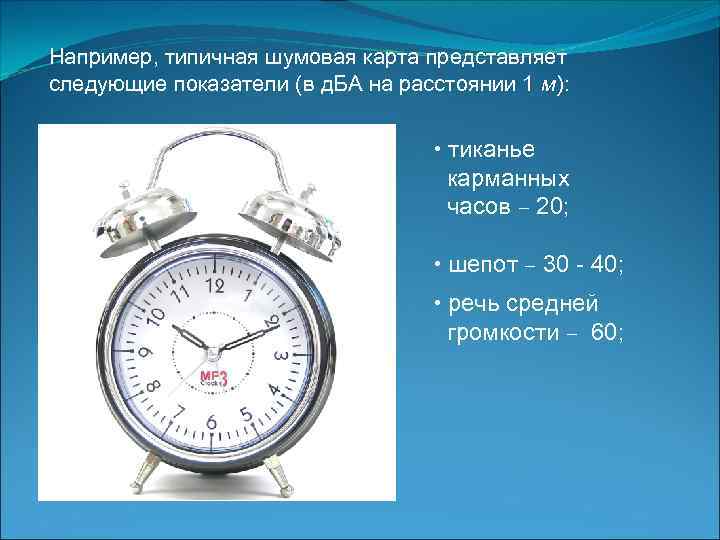

Например, типичная шумовая карта представляет следующие показатели (в д. БА на расстоянии 1 м): • тиканье карманных часов – 20; • шепот – 30 - 40; • речь средней громкости – 60;

Например, типичная шумовая карта представляет следующие показатели (в д. БА на расстоянии 1 м): • шум на улице – 70 – 80;

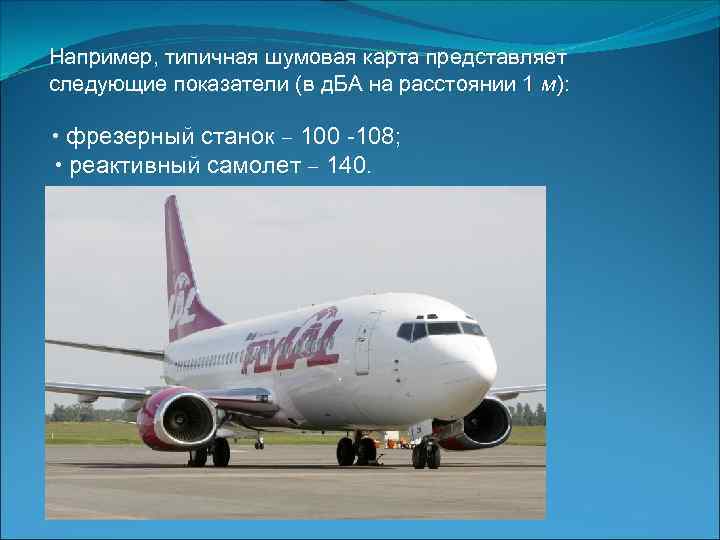

Например, типичная шумовая карта представляет следующие показатели (в д. БА на расстоянии 1 м): • фрезерный станок – 100 -108; • реактивный самолет – 140.

НОРМИРОВАНИЕ ШУМА Нормативный уровень звукового давления – это уровень звукового давления в каждой из 9 октавных полос, принятый в действующих нормативных документах в соответствии с рекомендациями ИСО (Международная организация по стандартизации), учитывающими санитарно-гигиенические и другие требования по уменьшению воздействия шума на организм человека.

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Творческая работа, преподавание - 40 д. Б А

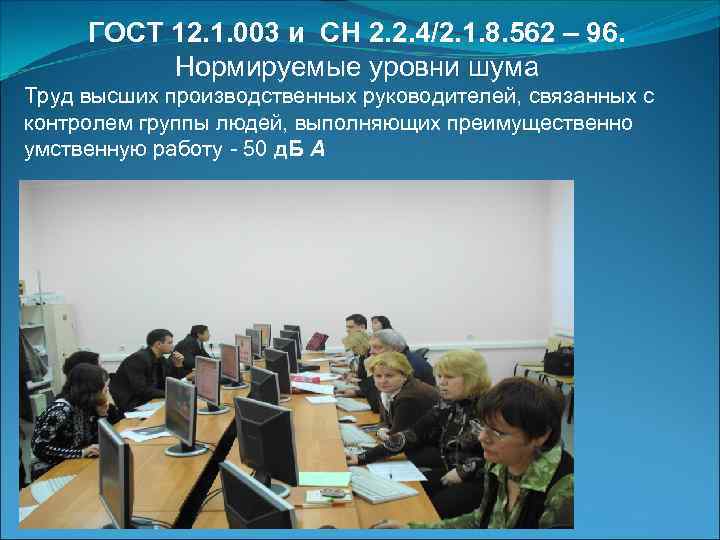

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Труд высших производственных руководителей, связанных с контролем группы людей, выполняющих преимущественно умственную работу - 50 д. Б А

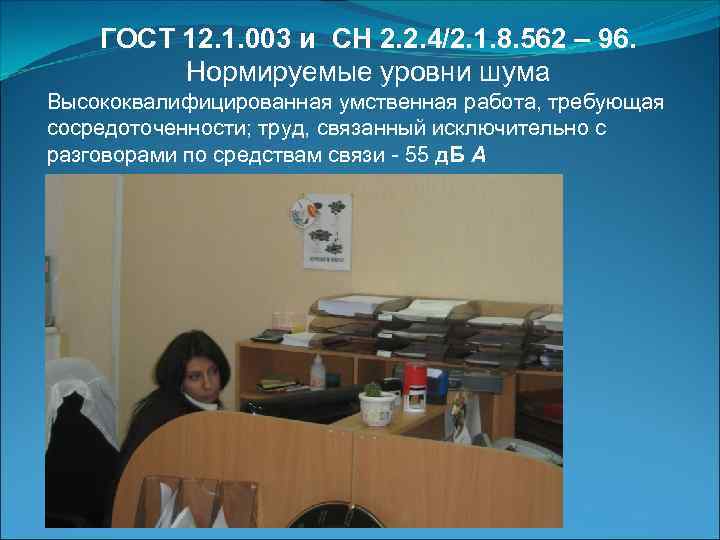

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Высококвалифицированная умственная работа, требующая сосредоточенности; труд, связанный исключительно с разговорами по средствам связи - 55 д. Б А

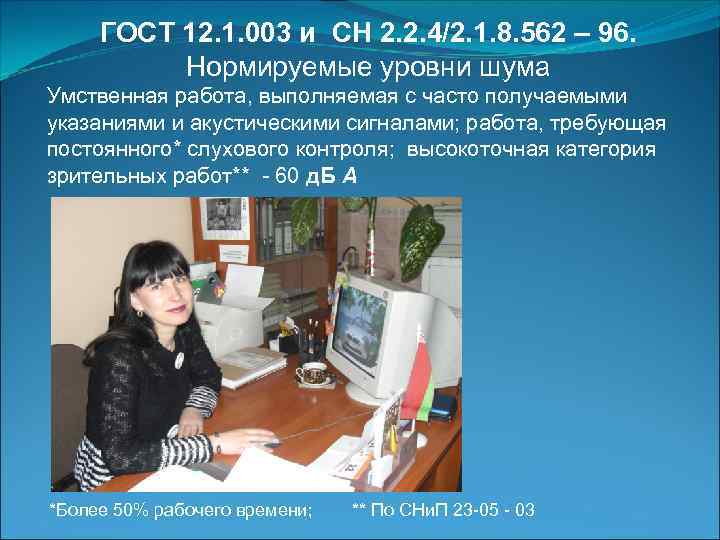

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Умственная работа, выполняемая с часто получаемыми указаниями и акустическими сигналами; работа, требующая постоянного* слухового контроля; высокоточная категория зрительных работ** - 60 д. Б А *Более 50% рабочего времени; ** По СНи. П 23 -05 - 03

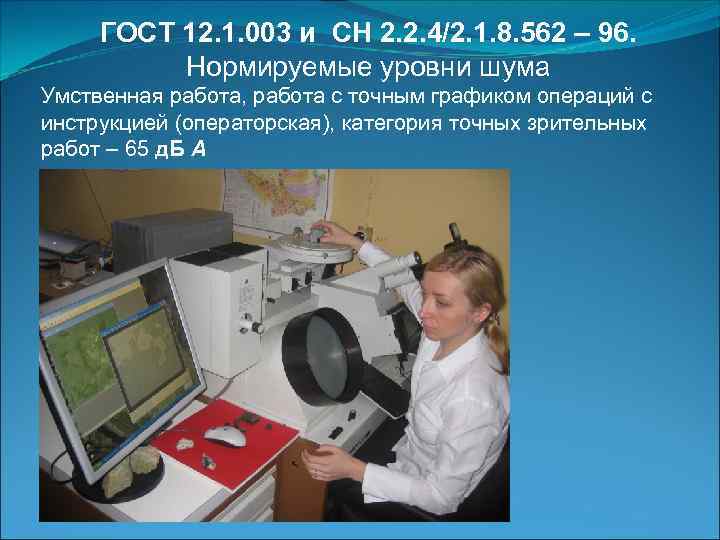

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Умственная работа, работа с точным графиком операций с инструкцией (операторская), категория точных зрительных работ – 65 д. Б А

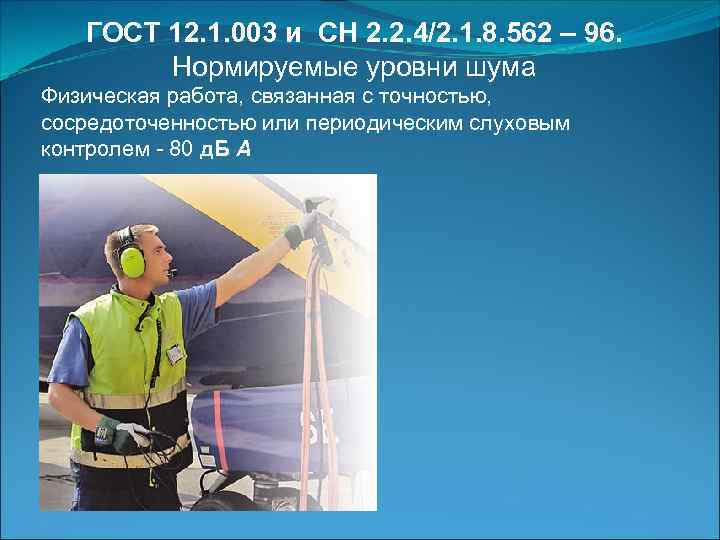

ГОСТ 12. 1. 003 и СН 2. 2. 4/2. 1. 8. 562 – 96. Нормируемые уровни шума Физическая работа, связанная с точностью, сосредоточенностью или периодическим слуховым контролем - 80 д. Б А

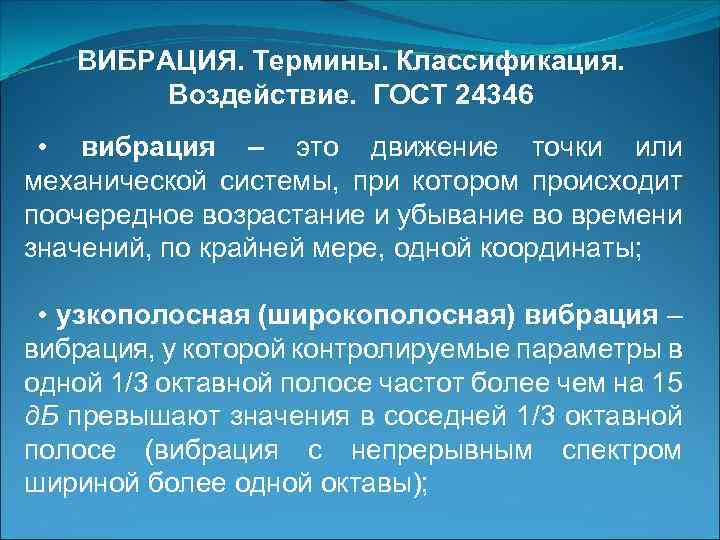

ВИБРАЦИЯ. Термины. Классификация. Воздействие. ГОСТ 24346 • вибрация – это движение точки или механической системы, при котором происходит поочередное возрастание и убывание во времени значений, по крайней мере, одной координаты; • узкополосная (широкополосная) вибрация – вибрация, у которой контролируемые параметры в одной 1/3 октавной полосе частот более чем на 15 д. Б превышают значения в соседней 1/3 октавной полосе (вибрация с непрерывным спектром шириной более одной октавы);

• низкочастотная вибрация – вибрация с преобладанием максимальных уровней в октавных полосах частот 1 – 4 Гц для общей вибрации и 8 – 16 Гц – для локальной вибрации; • среднечастотная вибрация – вибрация с частотой: 8 -16 Гц – для общей вибрации и 31, 5 - 63 Гц – для локальной вибрации; • высокочастотная вибрация – вибрация с частотой: 31, 5 -63 Гц – для общей вибрации и 125 -1000 Гц – для локальной вибрации;

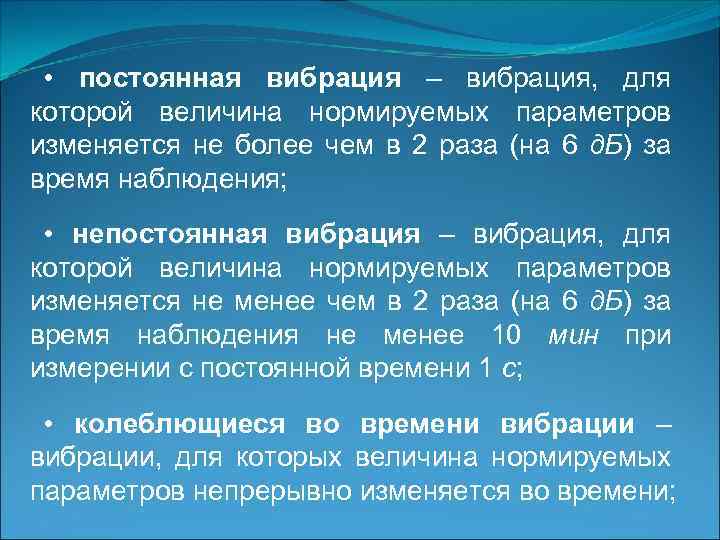

• постоянная вибрация – вибрация, для которой величина нормируемых параметров изменяется не более чем в 2 раза (на 6 д. Б) за время наблюдения; • непостоянная вибрация – вибрация, для которой величина нормируемых параметров изменяется не менее чем в 2 раза (на 6 д. Б) за время наблюдения не менее 10 мин при измерении с постоянной времени 1 с; • колеблющиеся во времени вибрации – вибрации, для которых величина нормируемых параметров непрерывно изменяется во времени;

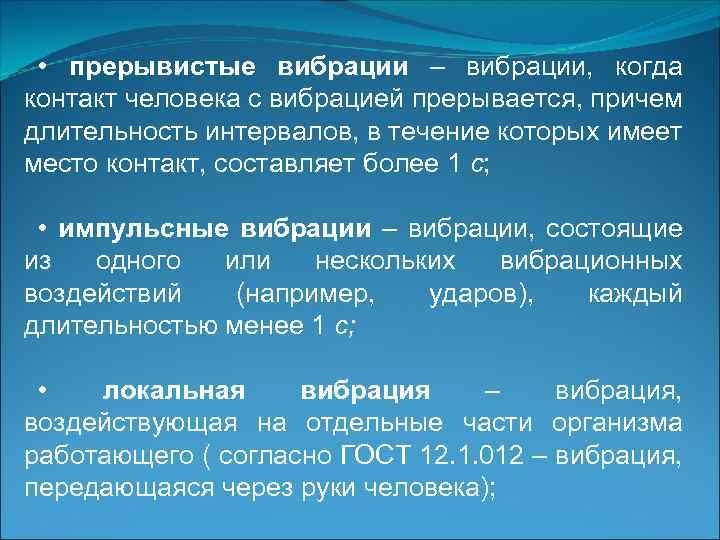

• прерывистые вибрации – вибрации, когда контакт человека с вибрацией прерывается, причем длительность интервалов, в течение которых имеет место контакт, составляет более 1 с; • импульсные вибрации – вибрации, состоящие из одного или нескольких вибрационных воздействий (например, ударов), каждый длительностью менее 1 с; • локальная вибрация – вибрация, воздействующая на отдельные части организма работающего ( согласно ГОСТ 12. 1. 012 – вибрация, передающаяся через руки человека);

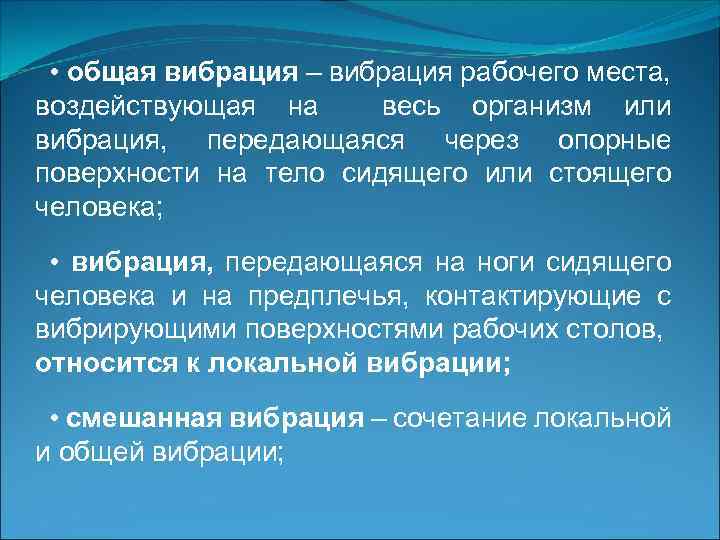

• общая вибрация – вибрация рабочего места, воздействующая на весь организм или вибрация, передающаяся через опорные поверхности на тело сидящего или стоящего человека; • вибрация, передающаяся на ноги сидящего человека и на предплечья, контактирующие с вибрирующими поверхностями рабочих столов, относится к локальной вибрации; • смешанная вибрация – сочетание локальной и общей вибрации;

• опорные поверхности тела человека – поверхности тела человека, воспринимающие вес корпуса, в положении сидя (ягодицы) или стоя (ступни);

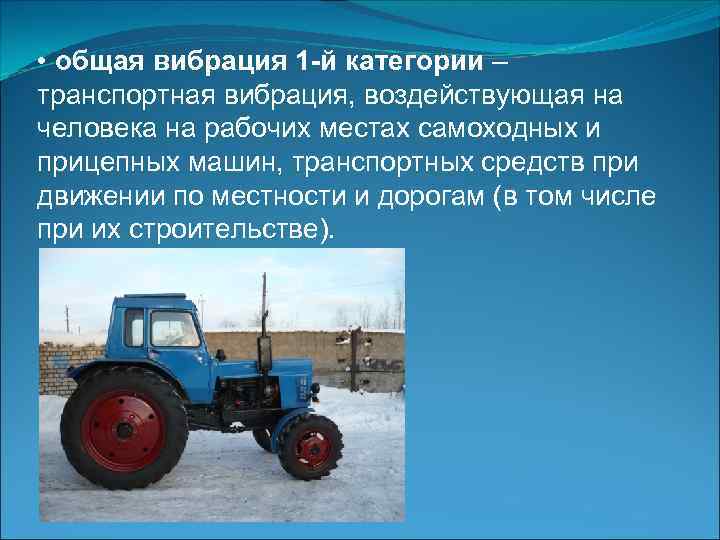

• общая вибрация 1 -й категории – транспортная вибрация, воздействующая на человека на рабочих местах самоходных и прицепных машин, транспортных средств при движении по местности и дорогам (в том числе при их строительстве).

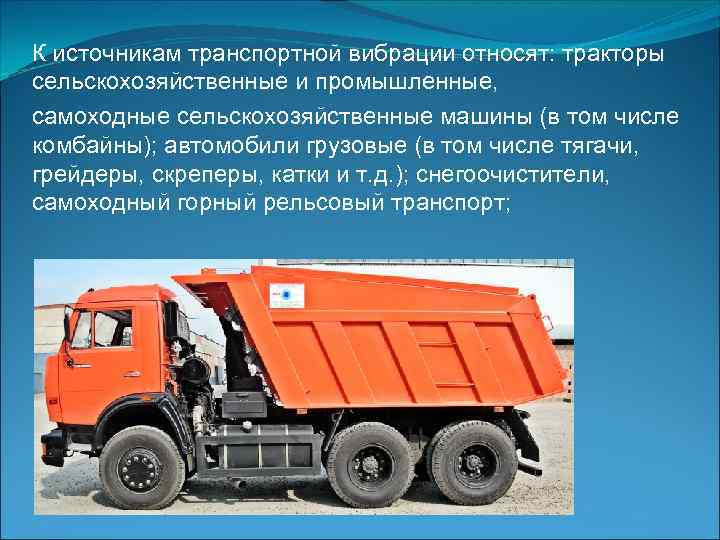

К источникам транспортной вибрации относят: тракторы сельскохозяйственные и промышленные, самоходные сельскохозяйственные машины (в том числе комбайны); автомобили грузовые (в том числе тягачи, грейдеры, скреперы, катки и т. д. ); снегоочистители, самоходный горный рельсовый транспорт;

• общая вибрация 2 -й категории – транспортнотехнологическая вибрация, воздействующая на человека на рабочих местах машин, перемещающихся по специально подготовленным поверхностям производственных помещений, промышленных площадок, горных выработок.

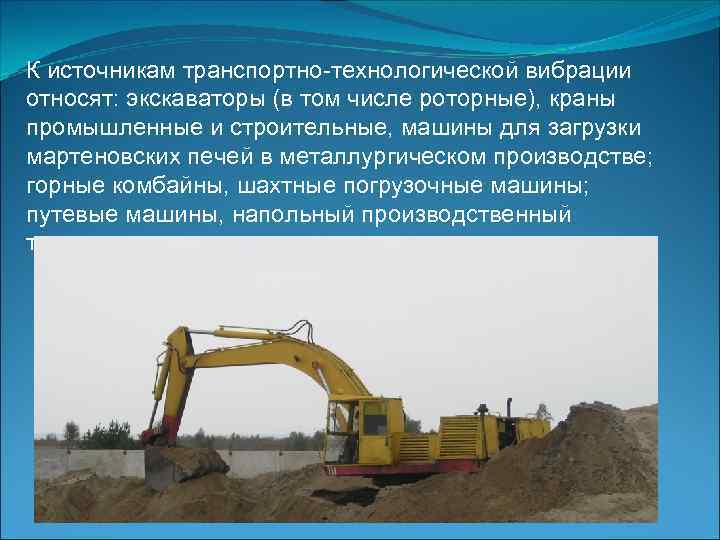

К источникам транспортно-технологической вибрации относят: экскаваторы (в том числе роторные), краны промышленные и строительные, машины для загрузки мартеновских печей в металлургическом производстве; горные комбайны, шахтные погрузочные машины; путевые машины, напольный производственный транспорт;

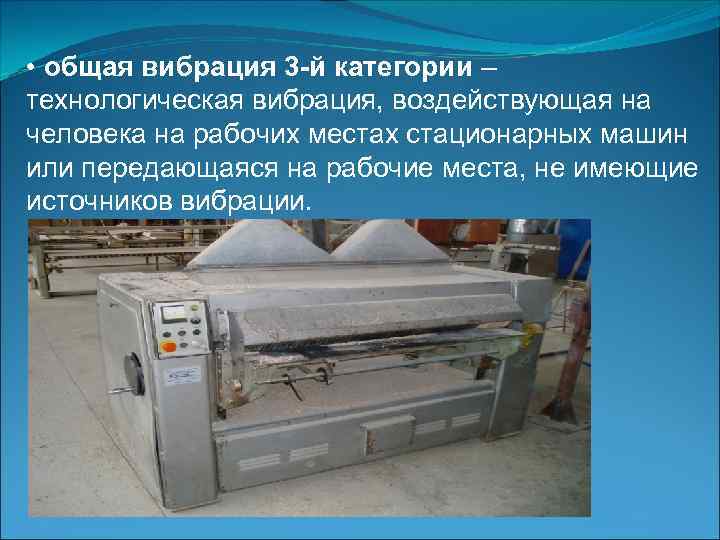

• общая вибрация 3 -й категории – технологическая вибрация, воздействующая на человека на рабочих местах стационарных машин или передающаяся на рабочие места, не имеющие источников вибрации.

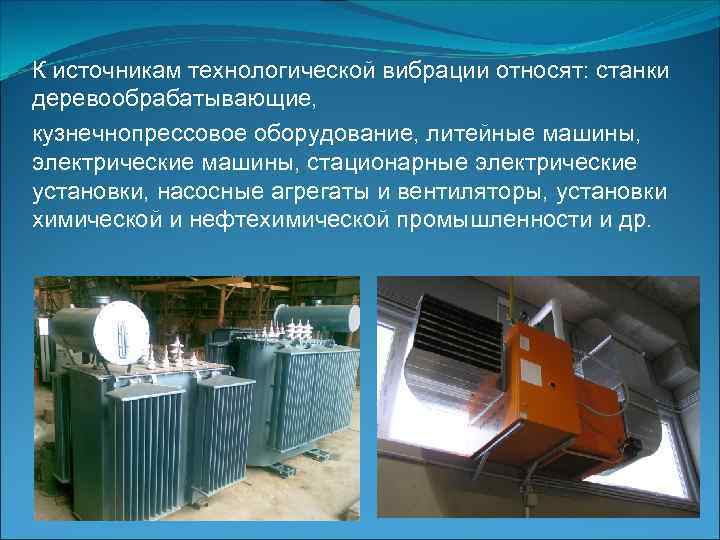

К источникам технологической вибрации относят: станки деревообрабатывающие, кузнечнопрессовое оборудование, литейные машины, электрические машины, стационарные электрические установки, насосные агрегаты и вентиляторы, установки химической и нефтехимической промышленности и др.

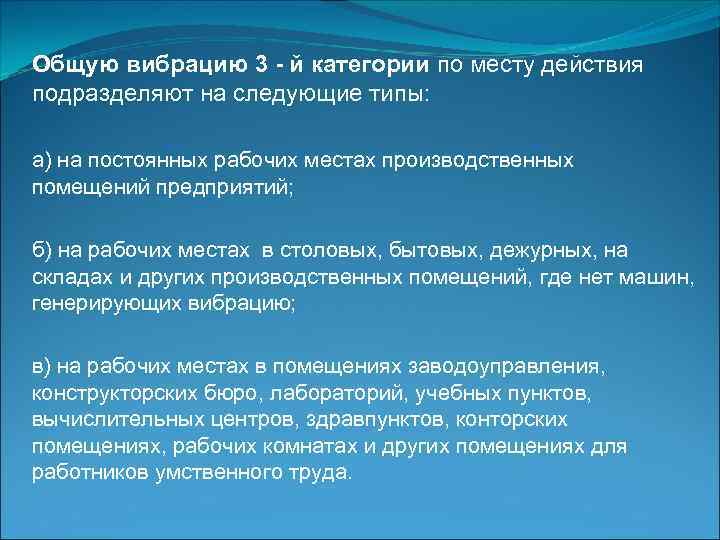

Общую вибрацию 3 - й категории по месту действия подразделяют на следующие типы: а) на постоянных рабочих местах производственных помещений предприятий; б) на рабочих местах в столовых, бытовых, дежурных, на складах и других производственных помещений, где нет машин, генерирующих вибрацию; в) на рабочих местах в помещениях заводоуправления, конструкторских бюро, лабораторий, учебных пунктов, вычислительных центров, здравпунктов, конторских помещениях, рабочих комнатах и других помещениях для работников умственного труда.

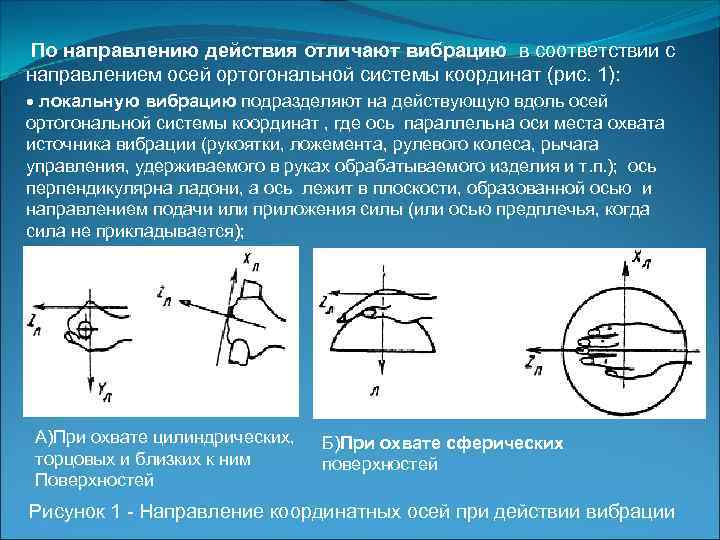

По направлению действия отличают вибрацию в соответствии с направлением осей ортогональной системы координат (рис. 1): локальную вибрацию подразделяют на действующую вдоль осей ортогональной системы координат , где ось параллельна оси места охвата источника вибрации (рукоятки, ложемента, рулевого колеса, рычага управления, удерживаемого в руках обрабатываемого изделия и т. п. ); ось перпендикулярна ладони, а ось лежит в плоскости, образованной осью и направлением подачи или приложения силы (или осью предплечья, когда сила не прикладывается); А)При охвате цилиндрических, торцовых и близких к ним Поверхностей Б)При охвате сферических поверхностей Рисунок 1 - Направление координатных осей при действии вибрации

Общая вибрация общую вибрацию подразделяют на действующую вдоль осей ортогональной системы координат, где (от спины к груди) и (от правого плеча к левому): - горизонтальные оси, направленные параллельно опорным поверхностям; - вертикальная ось, перпендикулярная опорным поверхностям тела в местах его контакта с сиденьем, полом и т. п. ;

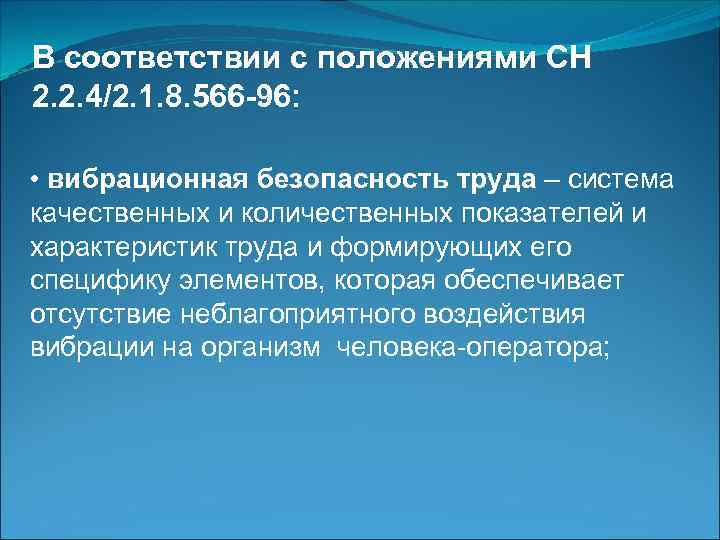

В соответствии с положениями СН 2. 2. 4/2. 1. 8. 566 -96: • вибрационная безопасность труда – система качественных и количественных показателей и характеристик труда и формирующих его специфику элементов, которая обеспечивает отсутствие неблагоприятного воздействия вибрации на организм человека-оператора;

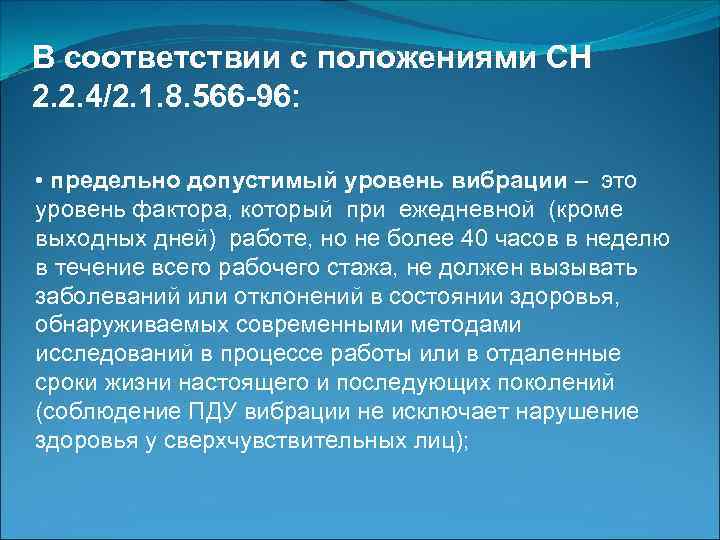

В соответствии с положениями СН 2. 2. 4/2. 1. 8. 566 -96: • предельно допустимый уровень вибрации – это уровень фактора, который при ежедневной (кроме выходных дней) работе, но не более 40 часов в неделю в течение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений (соблюдение ПДУ вибрации не исключает нарушение здоровья у сверхчувствительных лиц);

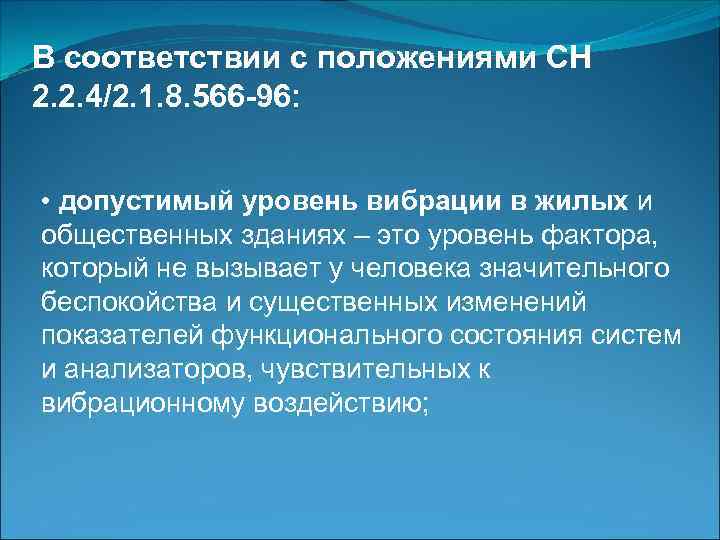

В соответствии с положениями СН 2. 2. 4/2. 1. 8. 566 -96: • допустимый уровень вибрации в жилых и общественных зданиях – это уровень фактора, который не вызывает у человека значительного беспокойства и существенных изменений показателей функционального состояния систем и анализаторов, чувствительных к вибрационному воздействию;

НОРМИРОВАНИЕ ВИБРАЦИИ СН 2. 2. 4/2. 1. 8. 562 -96. Нормируемый диапазон частот устанавливается: для локальной вибрации в виде октавных полос со среднегеометрическими частотами: 8; 16; 31, 5; 63; 125; 250; 500; 1000 Гц;

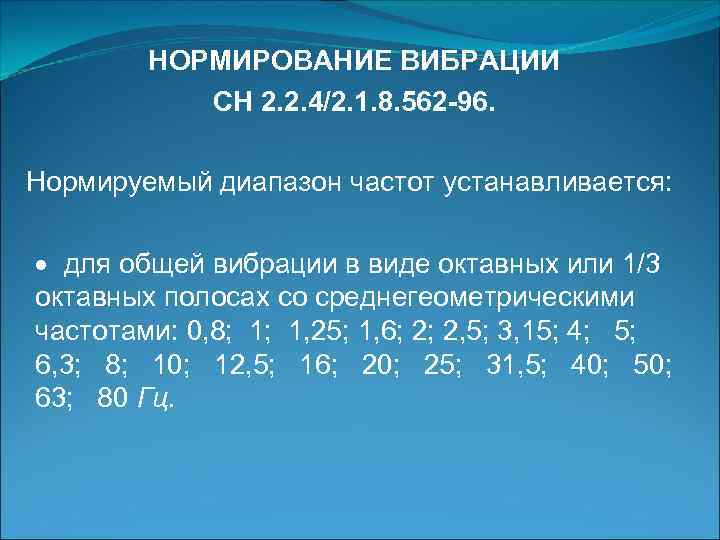

НОРМИРОВАНИЕ ВИБРАЦИИ СН 2. 2. 4/2. 1. 8. 562 -96. Нормируемый диапазон частот устанавливается: для общей вибрации в виде октавных или 1/3 октавных полосах со среднегеометрическими частотами: 0, 8; 1, 25; 1, 6; 2; 2, 5; 3, 15; 4; 5; 6, 3; 8; 10; 12, 5; 16; 20; 25; 31, 5; 40; 50; 63; 80 Гц.

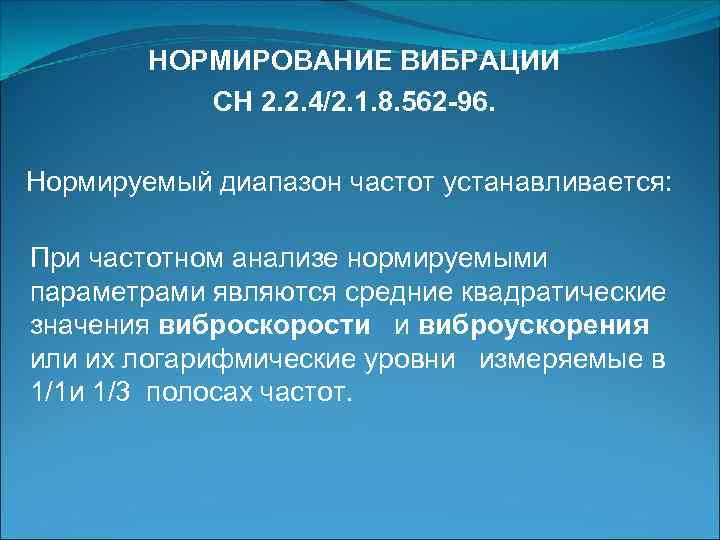

НОРМИРОВАНИЕ ВИБРАЦИИ СН 2. 2. 4/2. 1. 8. 562 -96. Нормируемый диапазон частот устанавливается: При частотном анализе нормируемыми параметрами являются cредние квадратические значения виброскорости и виброускорения или их логарифмические уровни измеряемые в 1/1 и 1/3 полосах частот.

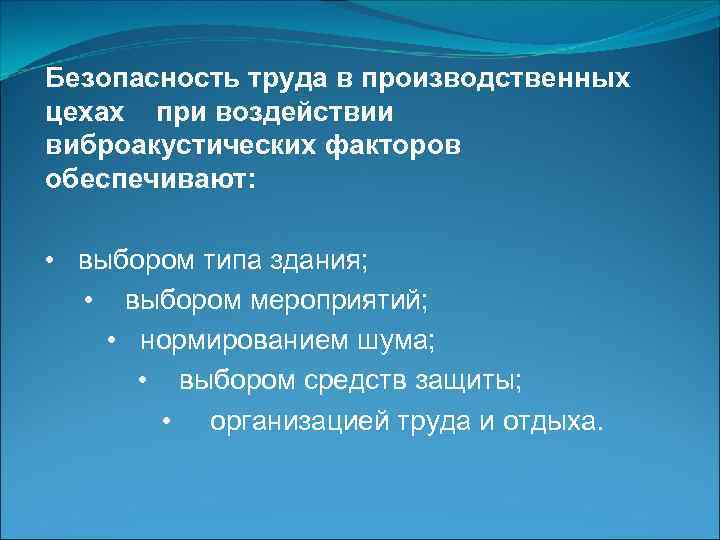

Безопасность труда в производственных цехах при воздействии виброакустических факторов обеспечивают: • выбором типа здания; • выбором мероприятий; • нормированием шума; • выбором средств защиты; • организацией труда и отдыха.

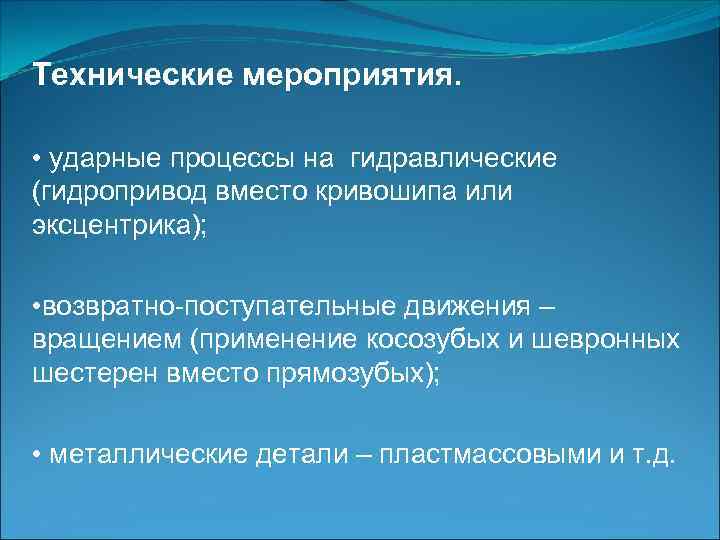

Технические мероприятия. • ударные процессы на гидравлические (гидропривод вместо кривошипа или эксцентрика); • возвратно-поступательные движения – вращением (применение косозубых и шевронных шестерен вместо прямозубых); • металлические детали – пластмассовыми и т. д.

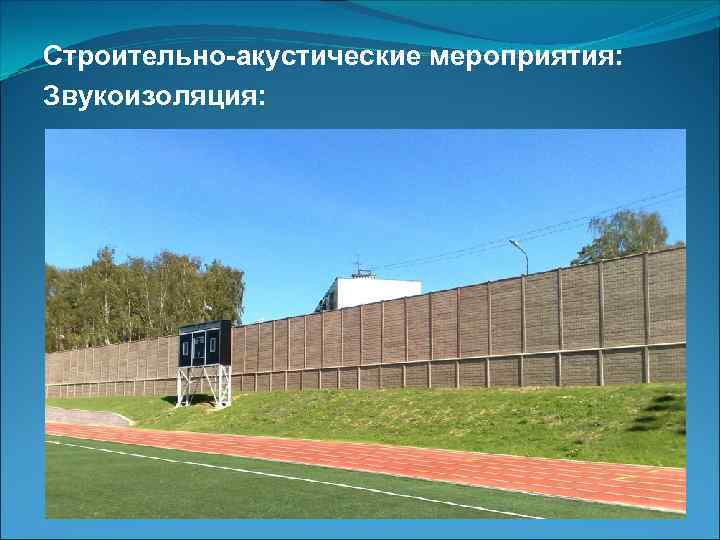

Строительно-акустические мероприятия: Звукоизоляция:

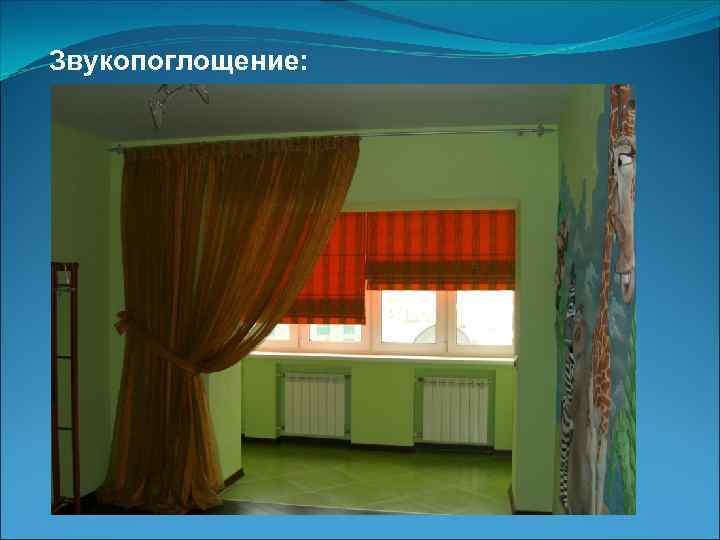

Звукопоглощение:

Технологические мероприятия. Лечебно-профилактические мероприятия. Периодический осмотр должен проводиться: • при превышении уровня шума на 10 д. Б - 1 раз в 36 месяцев; • от 11 до 20 д. Б - 1 раз в 24 месяца; • свыше 20 д. Б - 1 раз в 12 месяцев.

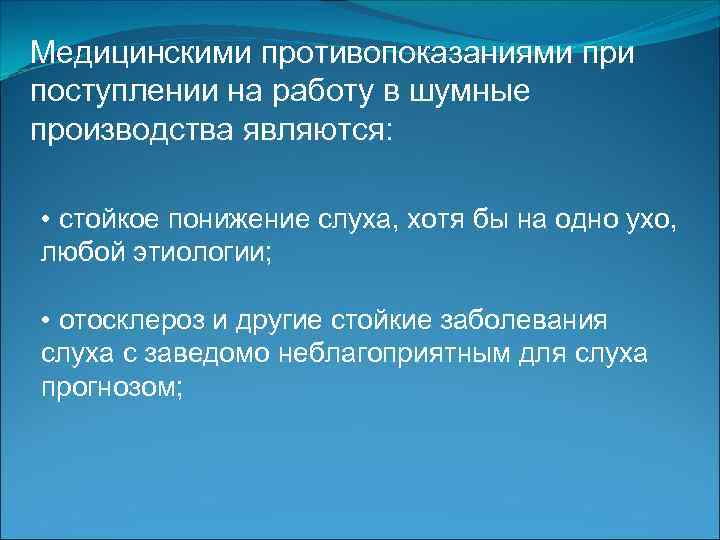

Медицинскими противопоказаниями при поступлении на работу в шумные производства являются: • стойкое понижение слуха, хотя бы на одно ухо, любой этиологии; • отосклероз и другие стойкие заболевания слуха с заведомо неблагоприятным для слуха прогнозом;

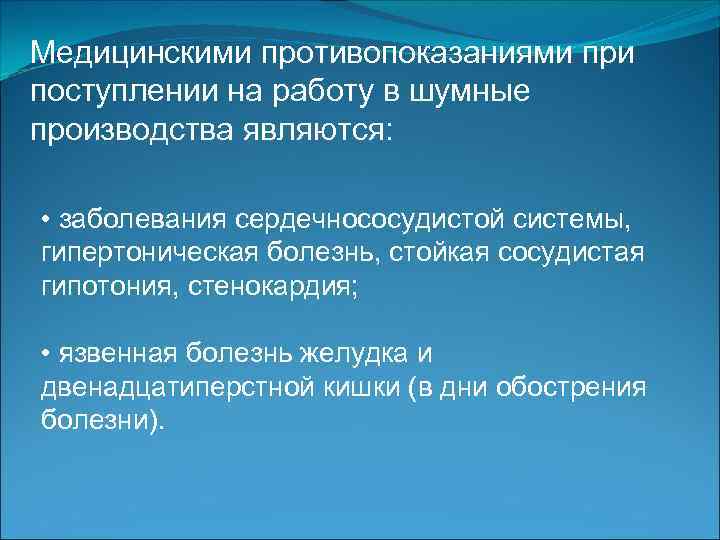

Медицинскими противопоказаниями при поступлении на работу в шумные производства являются: • заболевания сердечнососудистой системы, гипертоническая болезнь, стойкая сосудистая гипотония, стенокардия; • язвенная болезнь желудка и двенадцатиперстной кишки (в дни обострения болезни).

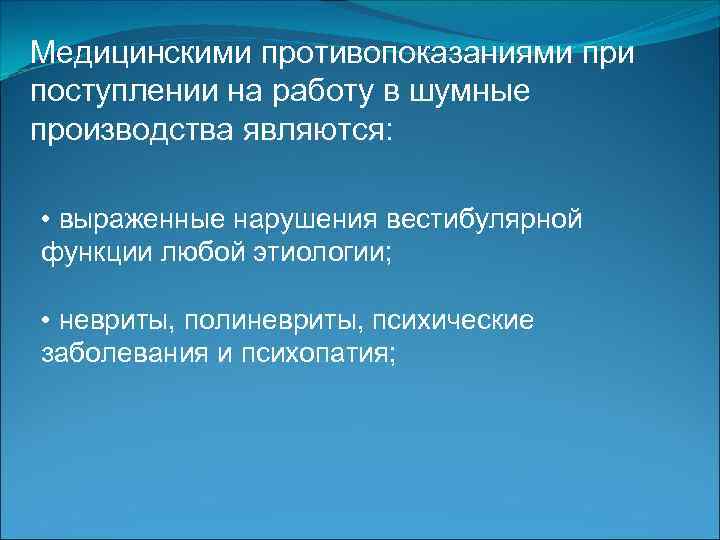

Медицинскими противопоказаниями при поступлении на работу в шумные производства являются: • выраженные нарушения вестибулярной функции любой этиологии; • невриты, полиневриты, психические заболевания и психопатия;

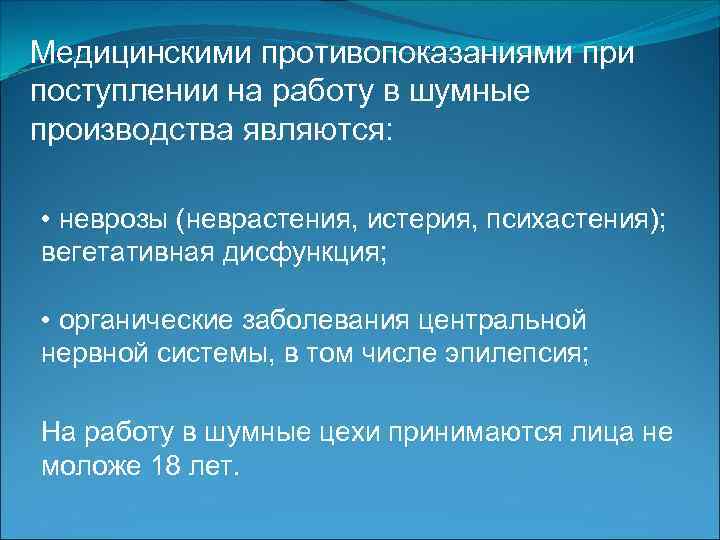

Медицинскими противопоказаниями при поступлении на работу в шумные производства являются: • неврозы (неврастения, истерия, психастения); вегетативная дисфункция; • органические заболевания центральной нервной системы, в том числе эпилепсия; На работу в шумные цехи принимаются лица не моложе 18 лет.

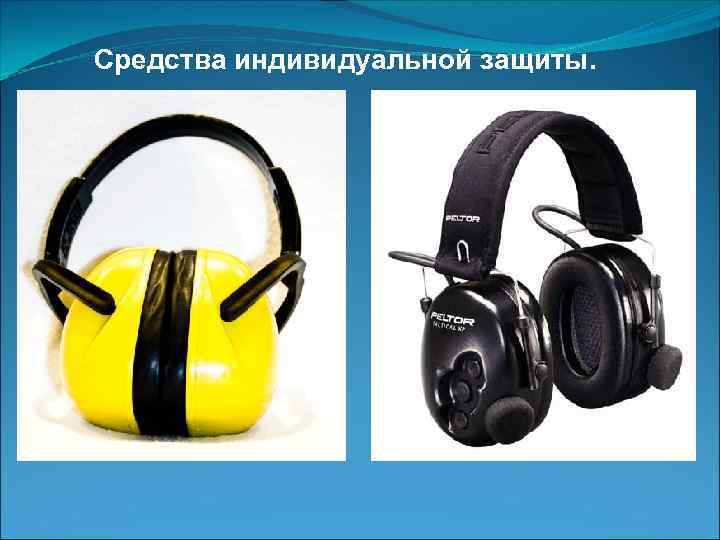

Средства индивидуальной защиты.

Виброгашение – ослабление колебаний за счет присоединения к системе дополнительных жесткостей или других колебательных систем. Вибропоглощение – уменьшение вибрации, связанной с увеличением потерь энергии в системе за счет нанесения на вибрирующие поверхности слоев упруговязких материалов, обладающих большими потерями на внутреннее трение, использование поверхностного трения и т. п. , например антивибрационных мастик.
