Объемные компрессорные и расширительные машины Холодильные компрессоры Конструкция

Объемные компрессорные и расширительные машины Холодильные компрессоры Конструкция объемных компрессоров часть 1 - Поршневые компрессоры

Основные типы холодильных компрессоров Поршневые компрессоры Винтовые компрессоры Спиральные компрессоры Компрессоры с катящимся ротором Ротационно-пластинчатые

Поршневые компрессоры Простого (одностороннего) действия Работает одна сторона поршня Двустороннего действия (крейцкопфные) Работают обе стороны поршня

Поршневые компрессоры Классификация по расположению цилиндров горизонтальные компрессоры оппозитные компрессоры

Вертикальные Веерообразные V-образные W-образные Угловые (L-образные)

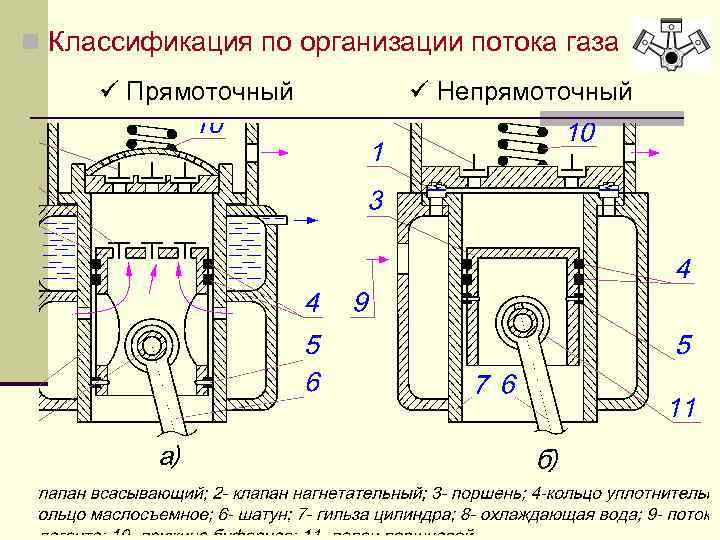

n Классификация по организации потока газа Прямоточный Непрямоточный

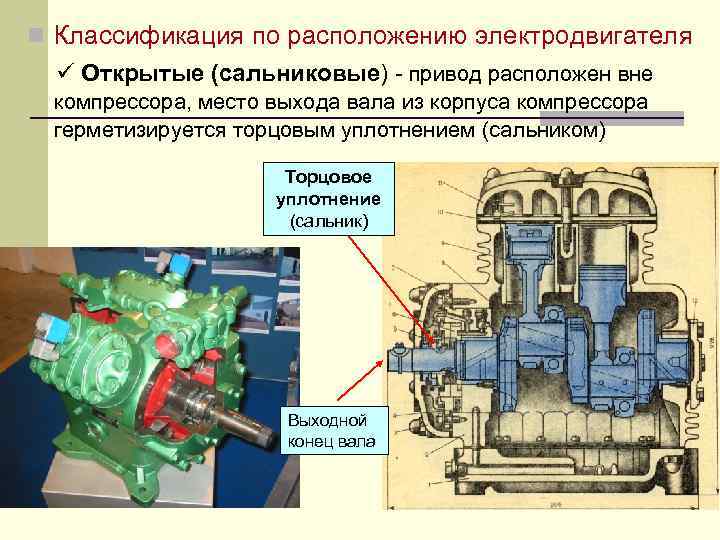

n Классификация по расположению электродвигателя Открытые (сальниковые) - привод расположен вне компрессора, место выхода вала из корпуса компрессора герметизируется торцовым уплотнением (сальником) Торцовое уплотнение (сальник) Выходной конец вала

n Классификация по расположению электродвигателя Бессальниковые – компрессор и привод имеют единый корпус в виде чугунной отливки с крышками Электродвигатель Компрессор Всасывающий вентиль Обмотка ротора насажена непосредственно на коленвал компрессора

n Классификация по расположению электродвигателя Герметичные – компрессор и привод заключены в герметичный кожух в виде штамповки из листовой стали Электродвигатель Стальной кожух Патрубок всасывания Глушитель шума Клеммная коробка Патрубок нагнетания Шатунно-поршневая группа Амортизаторы

Герметичные компрессоры Область применения: Бытовая холодильная техника Торговое холодильное оборудование Сплит – системы кондиционирования воздуха Холодопроизводительность 0, 125 – 8 к. Вт Число цилиндров: 1, 2 (до 4 -х) Основные требования: низкий уровень шума повышенная надежность (наработка до 50000 ч) компактность и герметичность конструкции технологичность конструкции для серийного производства холодильный агент – хладоны R 22, R 134 a, R 600 a, R 404 a

Герметичный компрессор ФГ-0, 125 Клапаны Поршень Кулисный механизм Вал эксцентриковый Обмотка ротора Статор Кожух Масло Обмотка статора Канал для подачи смазки на подшипники

ФГ-4 Поршни Пружинный амортизатор Клапанная группа Маслонасос КШМ

Герметичный компрессор ДХ-1010 Наружная Обечайка пружинная подвеска Поршень Обмотка статора Маслонасос Глушитель шума Нагнетание Крышка Сварочный Коленвал шов Токоввод Канал для масла Обмотка ротора Глушитель шума на всасывании

Бессальниковые компрессоры Область применения: Коммерческий холод (централизованное холодоснабжение торгового оборудования, охлаждаемые склады) Промышленный холод (холодоснабжение пищевых производств) Холодопроизводительность 6 – 50 к. Вт Число цилиндров: 2, 4, 6, 8 Основные требования: низкий уровень шума компактность конструкции ремонтопригодность технологичность конструкции для серийного производства холодильный агент – хладоны R 22, R 134 a, R 407 a

4 ПБ 10 (ФВБС 6) Холодопроизводительность 13 к. Вт R 22, n=24 об/с, 2 цилиндра, вертикальное расположение 4 ПБ 20 (ФУБС 12) Холодопроизводительность 26 к. Вт R 22, n=24 об/с, 4 цилиндра

4 ПБ 28 (ФУУБС 28) Холодопроизводительность 36, 5 к. Вт R 22, n=24 об/с 8 цилиндров, веерообразное расположение

Вентиль нагнетания Клапанная плита Вентиль всасывания Подшипники скольжения Вынесенный маслонасос Электродвигатель Подогреватель картера Блок-картер Шатунно-поршневая группа Указатель уровня масла Bitzer 6 F-50. 2

Безнасосная система циркуляции масла Bitzer 4 DC-5. 2 Октагон

Сальниковые компрессоры Область применения: Промышленный холод: холодоснабжение крупных пищевых производств холодоснабжение химических производств Холодопроизводительность 45 – 220 к. Вт (600, 1200 к. Вт оппозитный компрессор) Число цилиндров: 4, 6, 8 Основные требования: ремонтопригодность холодильный агент – аммиак R 717, хладоны R 22, R 134 a, R 404 a

Масляный фильтр Торцовое уплотнение Dц=115 мм S=87 мм z=4 n 0 =24 c-1 Маслонасос 2 П 110 -7 -3 Q 0=131 к. Вт

11 1 - рама, 2 - фонарь крейцкопфа, 3 - цилиндр, 4 - дисковый поршень, 5 - клапаны, 6 - шток, 7 - сальник, 8 - крейцкопф, 9 - палец, 10 - шатун, 11 - коленчатый вал Dц=280 мм, S=220 мм z=4, n 0 =8, 33 c-1 Аммиачный оппозитный компрессор АО 1200 -7 -3 Q 0=1400 к. Вт

Цилиндр 2 -й ступени Цилиндр 1 -й ступени Крейцкопф Шток Цилиндр Сальник штока Поршень Клапаны Двухступенчатый аммиачный оппозитный компрессор ДАОН 350 -7 -6

Dц=190 мм S=130 мм z=8 n 0 =16 c-1 Прямоточный компрессор ФУУ 350 Q 0=350 к. Вт

Элементы поршневых компрессоров Группа шатунно-поршневая Прямоточный компрессор Непрямоточный компрессор

Шатуны и поршни Вкладыш Крышка Болт шатунный Верхняя головка неразъемная, в нее запрессована бронзовая втулка и вставляется поршневой палец Крышка Нижняя головка разъемная, с помощью нее шатун крепится к коленвалу

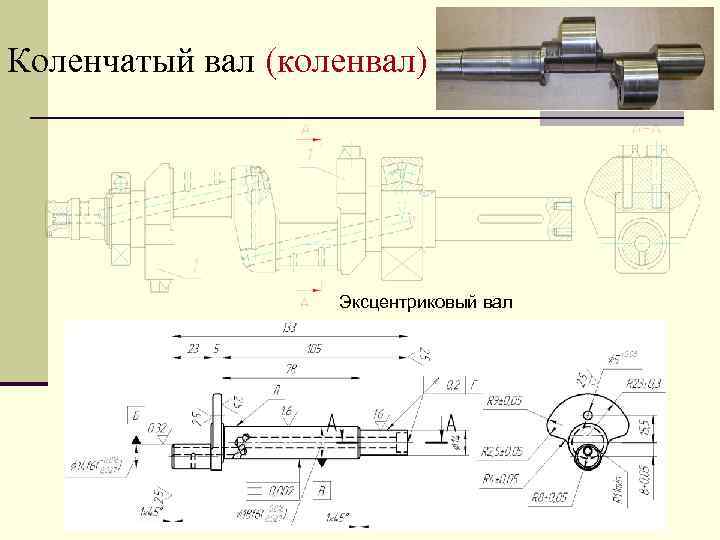

Коленчатый вал (коленвал) Эксцентриковый вал

Фотографии Коленчатых валов Коленвалы в сборе с противовесами

Клапанная группа Лепестковые клапаны Всасывающие клапаны Области применения: - малые герметичные компрессоры; - средние бессальниковые компрессоры. Нагнетательные клапаны

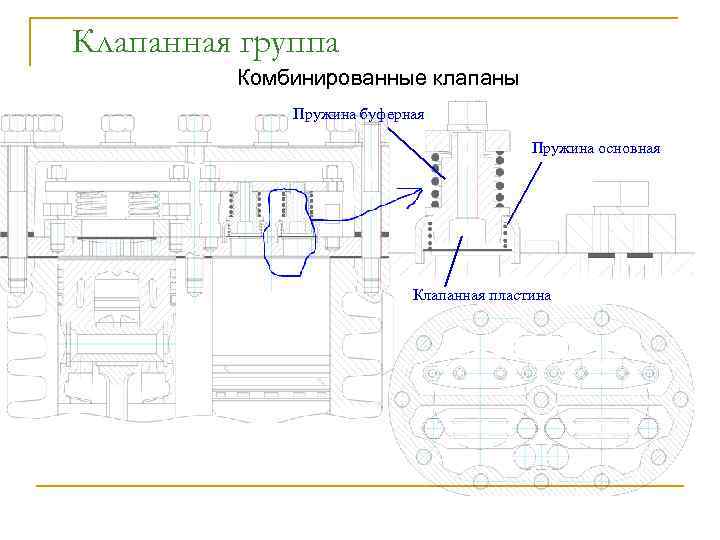

Клапанная группа Комбинированные клапаны Пружина буферная Пружина основная Клапанная пластина

Клапанная группа Кольцевые клапаны Ложная крышка Пружина буферная Клапан нагнетательный Поршень в ВМТ Клапан всасывающий

Модель дискового клапана Пластина клапана

Маслонасос шестеренного типа С наружным зацеплением С внутренним зацеплением Привод насоса от коленвала компрессора

Торцовое уплотнение (сальник)

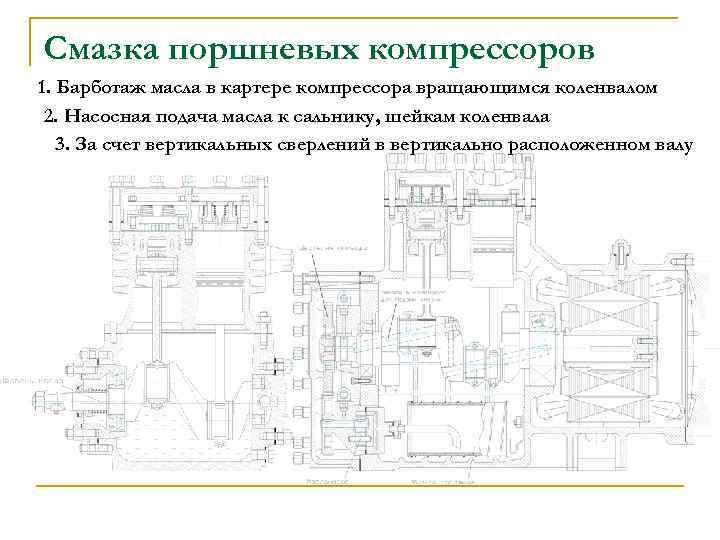

Смазка поршневых компрессоров 1. Барботаж масла в картере компрессора вращающимся коленвалом 2. Насосная подача масла к сальнику, шейкам коленвала 3. За счет вертикальных сверлений в вертикально расположенном валу

Герметичные компрессоры с вертикальным валом Масло под воздействием центробежных сил поднимается по наклонному каналу коленвала к парам трения. Дегазация масла осуществляется через отверстие в верхней части коленвала. Отверстие для выхода паров хладагента Вертикальный канал Масло

Компрессорные агрегаты аммиачные VV - компрессор Компрессор Всасывающий вентиль Маслоотделитель Нагнетательный вентиль V - компрессор Компрессор Маслоотделитель Всасывающий коллектор

Многокомпрессорные агрегаты (централи)

Воздушные компрессорные агрегаты L-образный двухступенчатый компрессор, крейцкопфный ВП 3 -20/9
