Объектно-ориентированное построение ПО Введение в UML, part I Узенцова Наталия © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018

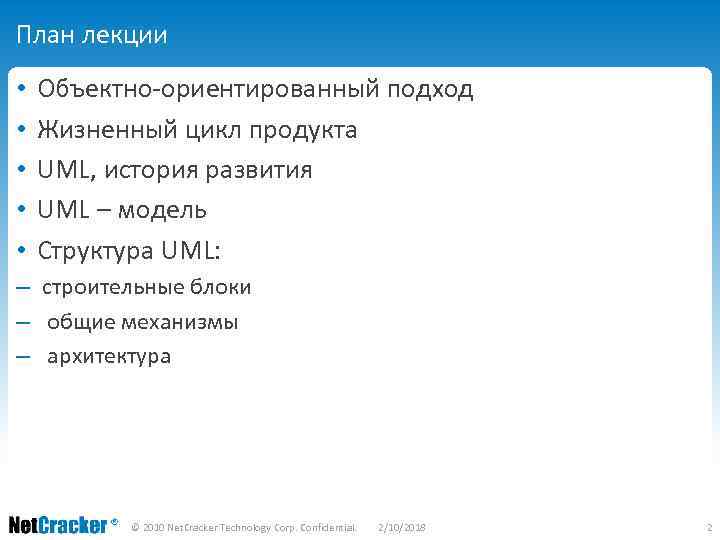

План лекции • • • Объектно-ориентированный подход Жизненный цикл продукта UML, история развития UML – модель Структура UML: – строительные блоки – общие механизмы – архитектура © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 2

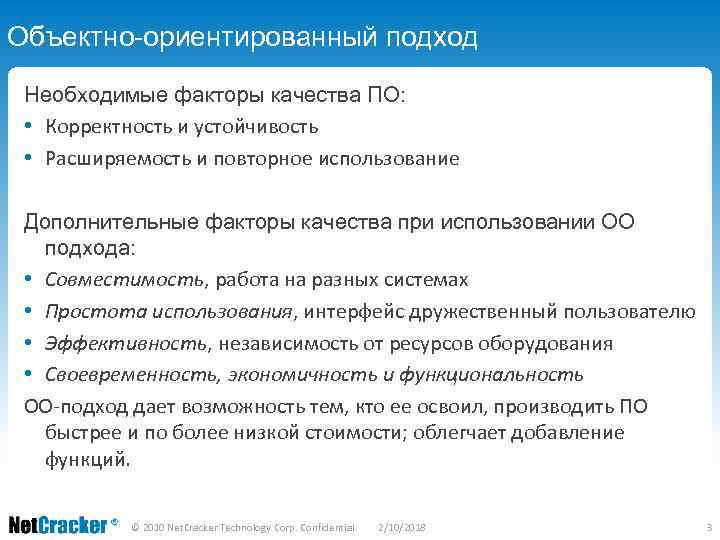

Объектно-ориентированный подход Необходимые факторы качества ПО: • Корректность и устойчивость • Расширяемость и повторное использование Дополнительные факторы качества при использовании ОО подхода: • Совместимость, работа на разных системах • Простота использования, интерфейс дружественный пользователю • Эффективность, независимость от ресурсов оборудования • Своевременность, экономичность и функциональность ОО-подход дает возможность тем, кто ее освоил, производить ПО быстрее и по более низкой стоимости; облегчает добавление функций. © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 3

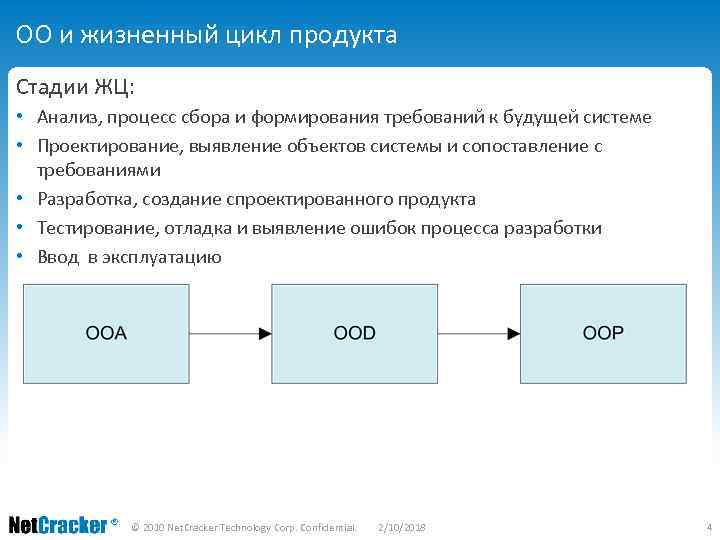

ОО и жизненный цикл продукта Стадии ЖЦ: • Анализ, процесс сбора и формирования требований к будущей системе • Проектирование, выявление объектов системы и сопоставление с требованиями • Разработка, создание спроектированного продукта • Тестирование, отладка и выявление ошибок процесса разработки • Ввод в эксплуатацию © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 4

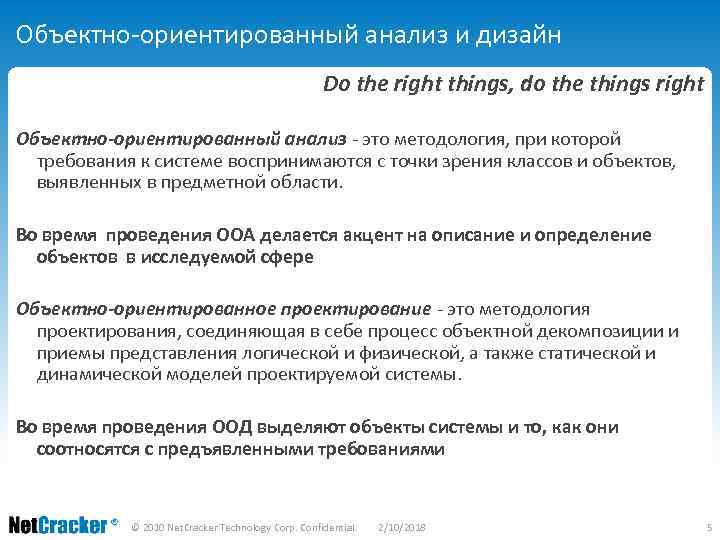

Объектно-ориентированный анализ и дизайн Do the right things, do the things right Объектно-ориентированный анализ - это методология, при которой требования к системе воспринимаются с точки зрения классов и объектов, выявленных в предметной области. Во время проведения ООА делается акцент на описание и определение объектов в исследуемой сфере Объектно-ориентированное проектирование - это методология проектирования, соединяющая в себе процесс объектной декомпозиции и приемы представления логической и физической, а также статической и динамической моделей проектируемой системы. Во время проведения ООД выделяют объекты системы и то, как они соотносятся с предъявленными требованиями © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 5
Объектно-ориентированный анализ и дизайн Анализ заключает в себе раскрытие проблемы и выявление требований Дизайн Анализ Дизайн включает в себя принятие концептуальных решений, которые дополняют собой выявленные требования на этапе анализа © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 6

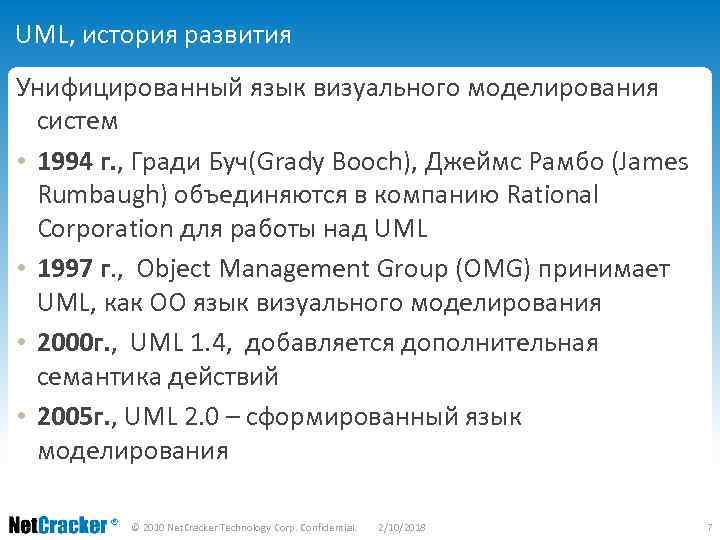

UML, история развития Унифицированный язык визуального моделирования систем • 1994 г. , Гради Буч(Grady Booch), Джеймс Рамбо (James Rumbaugh) объединяются в компанию Rational Corporation для работы над UML • 1997 г. , Object Management Group (OMG) принимает UML, как ОО язык визуального моделирования • 2000 г. , UML 1. 4, добавляется дополнительная семантика действий • 2005 г. , UML 2. 0 – сформированный язык моделирования © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 7

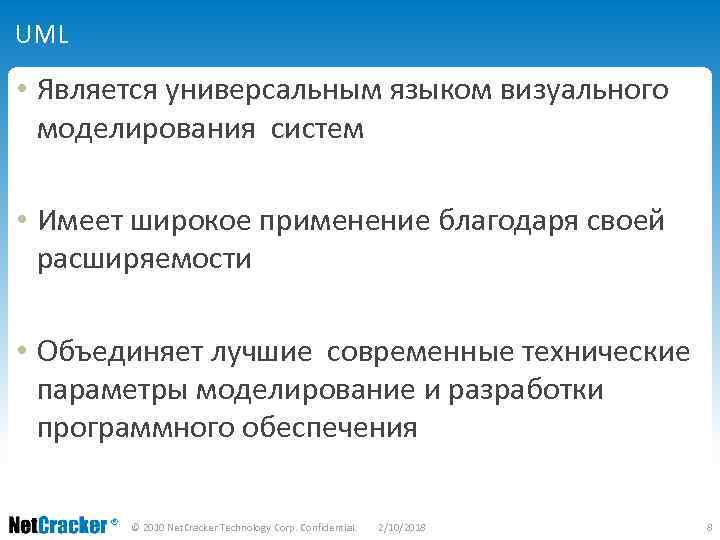

UML • Является универсальным языком визуального моделирования систем • Имеет широкое применение благодаря своей расширяемости • Объединяет лучшие современные технические параметры моделирование и разработки программного обеспечения © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 8

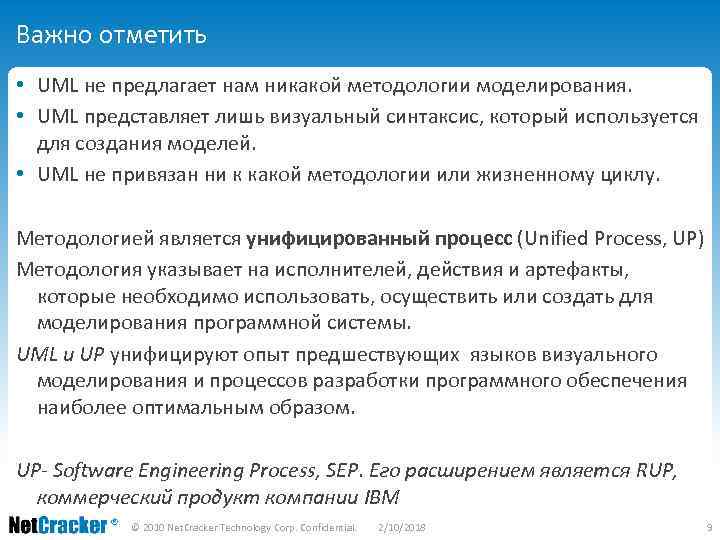

Важно отметить • UML не предлагает нам никакой методологии моделирования. • UML представляет лишь визуальный синтаксис, который используется для создания моделей. • UML не привязан ни к какой методологии или жизненному циклу. Методологией является унифицированный процесс (Unified Process, UP) Методология указывает на исполнителей, действия и артефакты, которые необходимо использовать, осуществить или создать для моделирования программной системы. UML и UP унифицируют опыт предшествующих языков визуального моделирования и процессов разработки программного обеспечения наиболее оптимальным образом. UP- Software Engineering Process, SEP. Его расширением является RUP, коммерческий продукт компании IBM © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 9

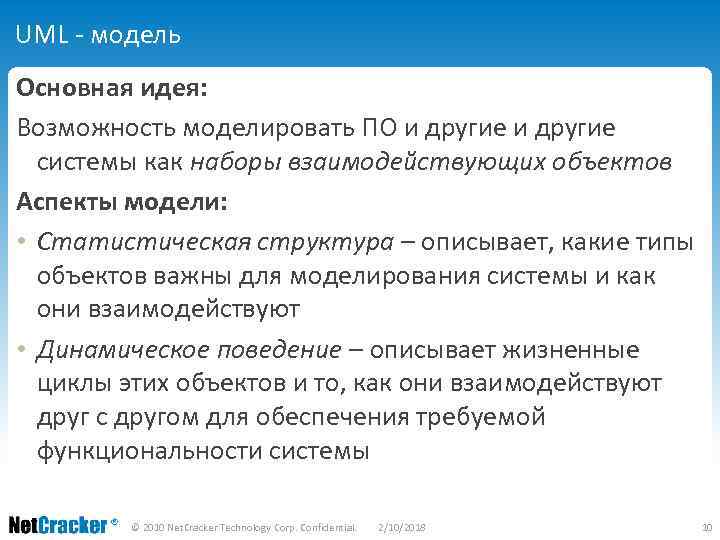

UML - модель Основная идея: Возможность моделировать ПО и другие системы как наборы взаимодействующих объектов Аспекты модели: • Статистическая структура – описывает, какие типы объектов важны для моделирования системы и как они взаимодействуют • Динамическое поведение – описывает жизненные циклы этих объектов и то, как они взаимодействуют друг с другом для обеспечения требуемой функциональности системы © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 10

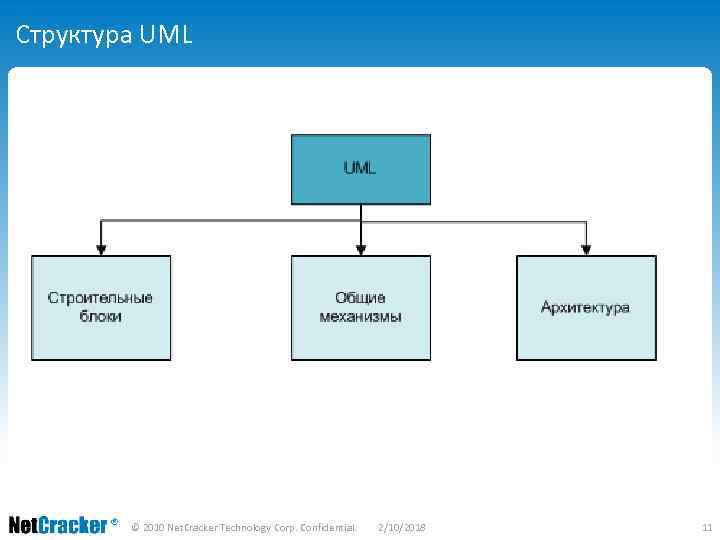

Структура UML © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 11
Строительные блоки UML © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 12

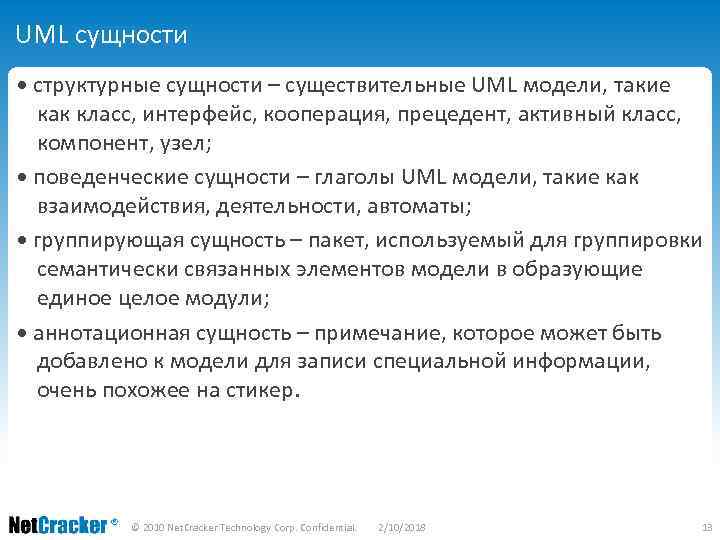

UML сущности • структурные сущности – существительные UML модели, такие как класс, интерфейс, кооперация, прецедент, активный класс, компонент, узел; • поведенческие сущности – глаголы UML модели, такие как взаимодействия, деятельности, автоматы; • группирующая сущность – пакет, используемый для группировки семантически связанных элементов модели в образующие единое целое модули; • аннотационная сущность – примечание, которое может быть добавлено к модели для записи специальной информации, очень похожее на стикер. © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 13

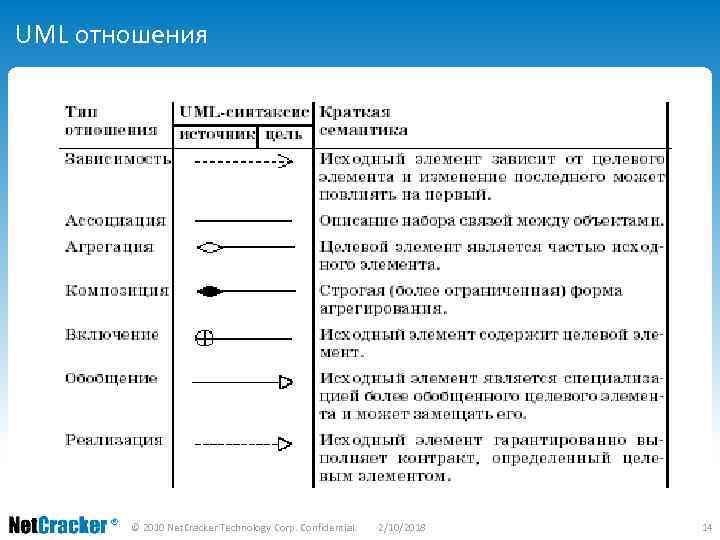

UML отношения © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 14

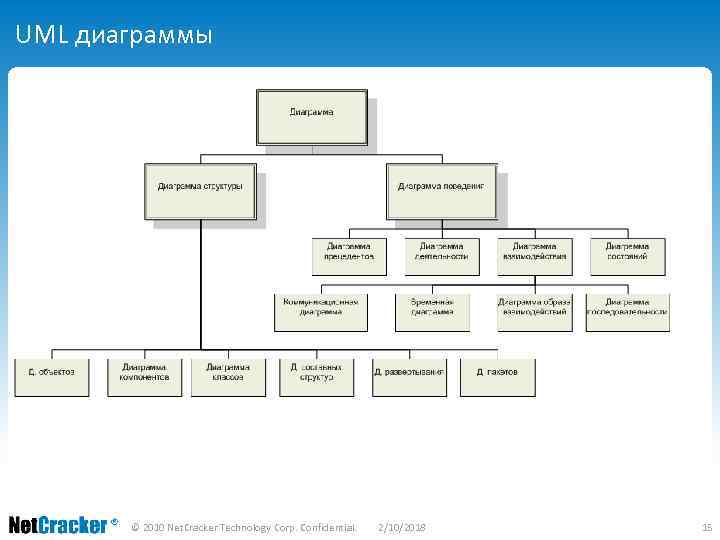

UML диаграммы © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 15

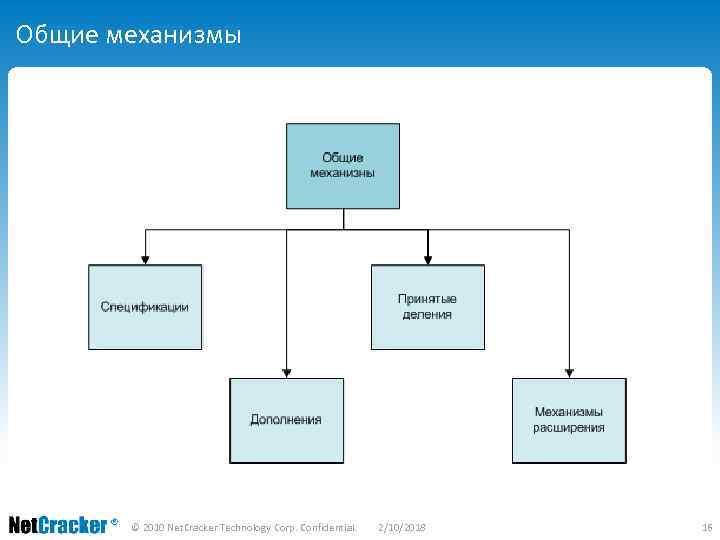

Общие механизмы © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 16

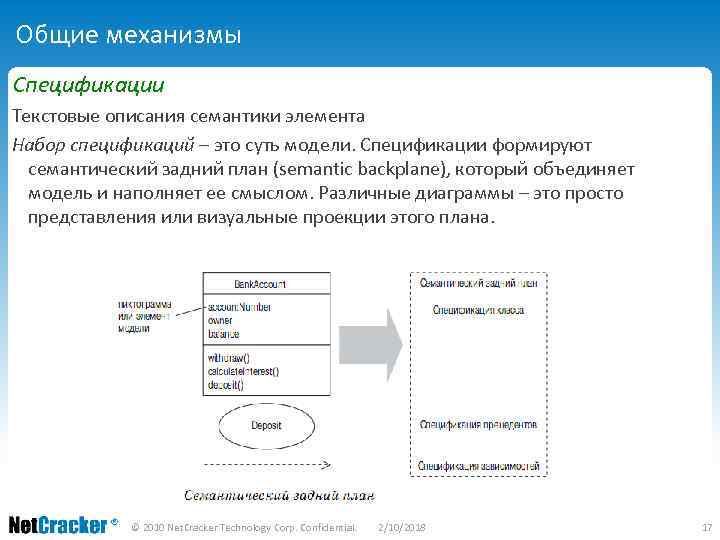

Общие механизмы Спецификации Текстовые описания семантики элемента Набор спецификаций – это суть модели. Спецификации формируют семантический задний план (semantic backplane), который объединяет модель и наполняет ее смыслом. Различные диаграммы – это просто представления или визуальные проекции этого плана. © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 17

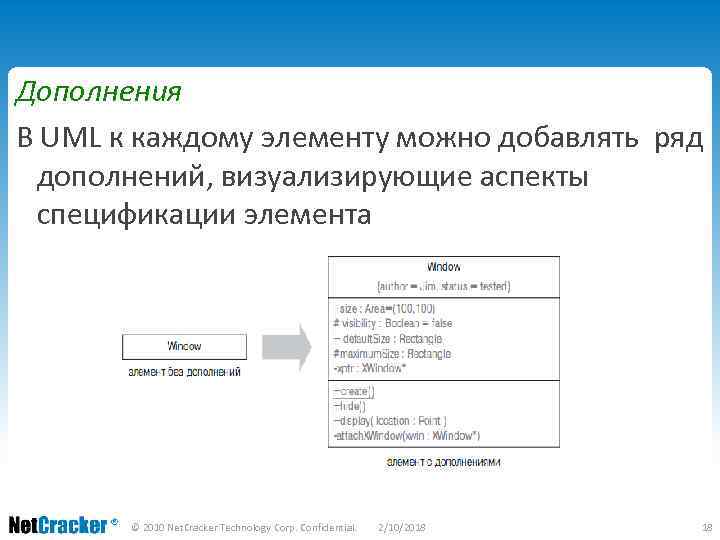

Дополнения В UML к каждому элементу можно добавлять ряд дополнений, визуализирующие аспекты спецификации элемента © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 18

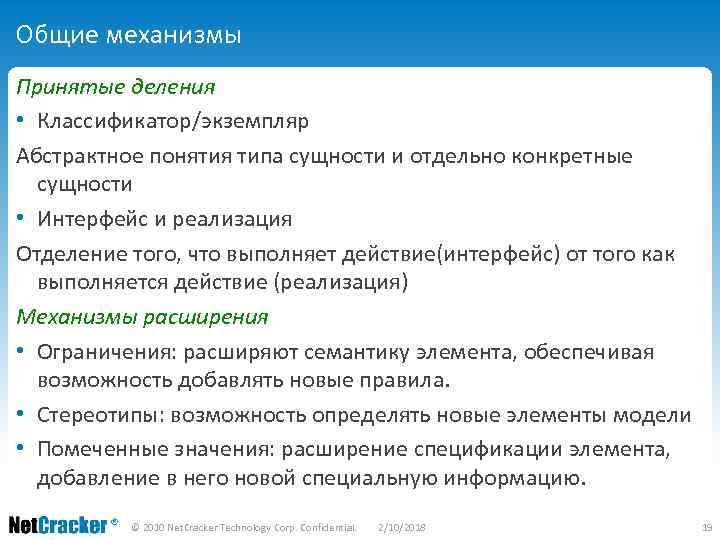

Общие механизмы Принятые деления • Классификатор/экземпляр Абстрактное понятия типа сущности и отдельно конкретные сущности • Интерфейс и реализация Отделение того, что выполняет действие(интерфейс) от того как выполняется действие (реализация) Механизмы расширения • Ограничения: расширяют семантику элемента, обеспечивая возможность добавлять новые правила. • Стереотипы: возможность определять новые элементы модели • Помеченные значения: расширение спецификации элемента, добавление в него новой специальную информацию. © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 19

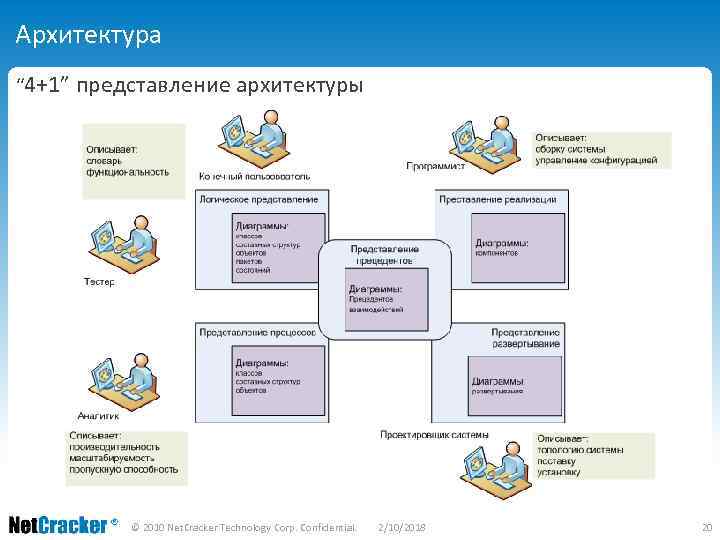

Архитектура “ 4+1” представление архитектуры © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 20
Q&A © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 21
Спасибо! © 2010 Net. Cracker Technology Corp. Confidential. 2/10/2018 22
