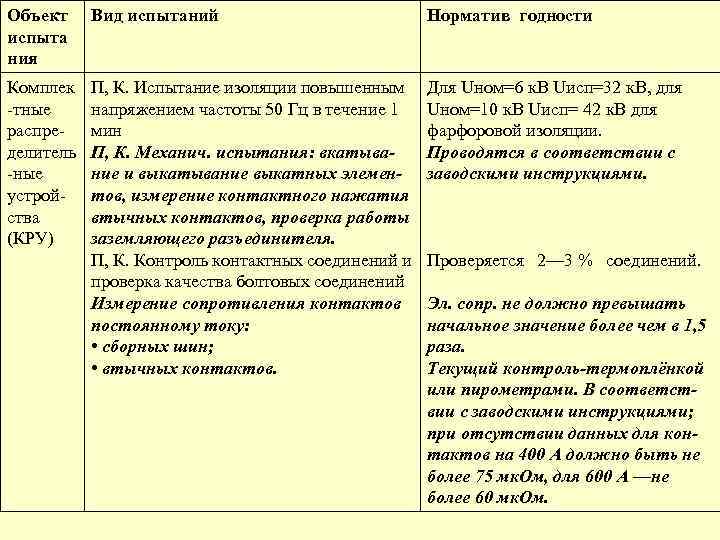

Объект испыта ния Вид испытаний Норматив годности Комплек -тные распределитель -ные устройства (КРУ) П, К. Испытание изоляции повышенным напряжением частоты 50 Гц в течение 1 мин П, К. Механич. испытания: вкатывание и выкатывание выкатных элементов, измерение контактного нажатия втычных контактов, проверка работы заземляющего разъединителя. П, К. Контроль контактных соединений и проверка качества болтовых соединений Измерение сопротивления контактов постоянному току: • сборных шин; • втычных контактов. Для Uном=6 к. В Uисп=32 к. В, для Uном=10 к. В Uисп= 42 к. В для фарфоровой изоляции. Проводятся в соответствии с заводскими инструкциями. Проверяется 2— 3 % соединений. Эл. сопр. не должно превышать начальное значение более чем в 1, 5 раза. Текущий контроль-термоплёнкой или пирометрами. В соответствии с заводскими инструкциями; при отсутствии данных для контактов на 400 А должно быть не более 75 мк. Ом, для 600 А —не более 60 мк. Ом.

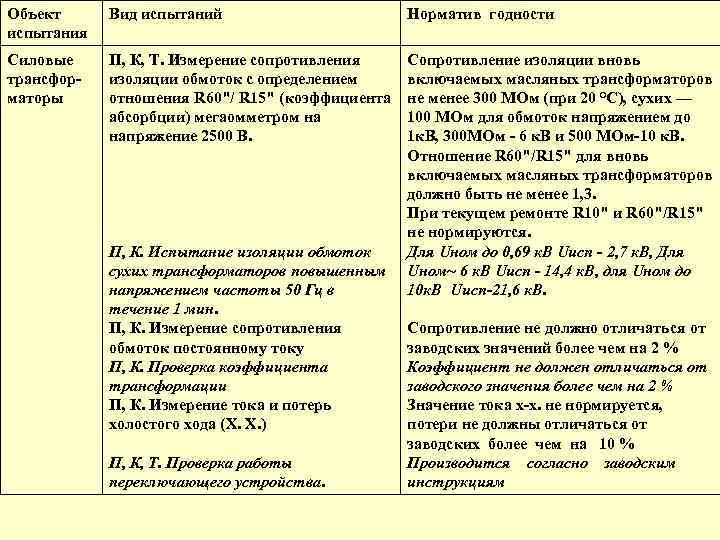

Объект испытания Вид испытаний Норматив годности Силовые трансформаторы П, К, Т. Измерение сопротивления изоляции обмоток с определением отношения R 60"/ R 15" (коэффициента абсорбции) мегаомметром на напряжение 2500 В. Сопротивление изоляции вновь включаемых масляных трансформаторов не менее 300 МОм (при 20 °С), сухих — 100 МОм для обмоток напряжением до 1 к. В, 300 МОм - 6 к. В и 500 МОм-10 к. В. Отношение R 60"/R 15" для вновь включаемых масляных трансформаторов должно быть не менее 1, 3. При текущем ремонте R 10" и R 60"/R 15" не нормируются. Для Uном до 0, 69 к. В Uисп - 2, 7 к. В, Для Uном~ 6 к. В Uисп - 14, 4 к. В, для Uном до 10 к. В Uисп-21, 6 к. В. П, К. Испытание изоляции обмоток сухих трансформаторов повышенным напряжением частоты 50 Гц в течение 1 мин. П, К. Измерение сопротивления обмоток постоянному току П, К. Проверка коэффициента трансформации П, К. Измерение тока и потерь холостого хода (X. X. ) П, К, Т. Проверка работы переключающего устройства. Сопротивление не должно отличаться от заводских значений более чем на 2 % Коэффициент не должен отличаться от заводского значения более чем на 2 % Значение тока х-х. не нормируется, потери не должны отличаться от заводских более чем на 10 % Производится согласно заводским инструкциям

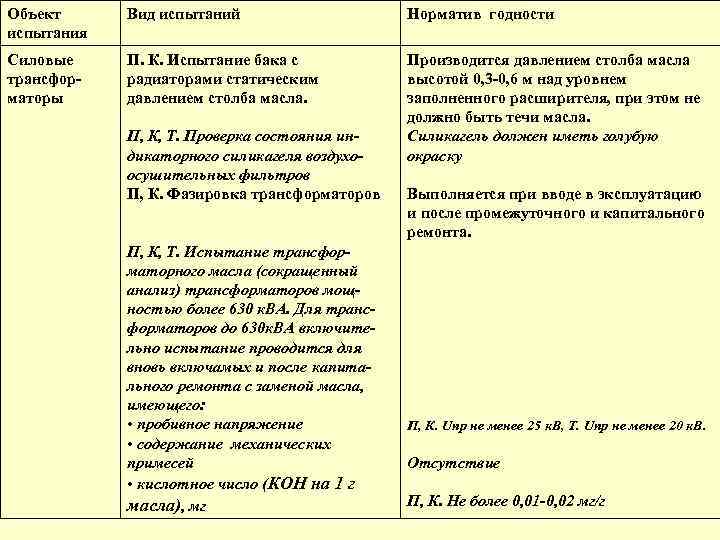

Объект испытания Вид испытаний Норматив годности Силовые трансформаторы П. К. Испытание бака с радиаторами статическим давлением столба масла. Производится давлением столба масла высотой 0, 3 -0, 6 м над уровнем заполненного расширителя, при этом не должно быть течи масла. Силикагель должен иметь голубую окраску П, К, Т. Проверка состояния индикаторного силикагеля воздухоосушительных фильтров П, К. Фазировка трансформаторов П, К, Т. Испытание трансформаторного масла (сокращенный анализ) трансформаторов мощностью более 630 к. ВА. Для трансформаторов до 630 к. ВА включительно испытание проводится для вновь включамых и после капитального ремонта с заменой масла, имеющего: • пробивное напряжение • содержание механических примесей • кислотное число (КОН на 1 г масла), мг Выполняется при вводе в эксплуатацию и после промежуточного и капитального ремонта. П, К. Unp не менее 25 к. В, Т. Unp не менее 20 к. В. Отсутствие П, К. Не более 0, 01 -0, 02 мг/г

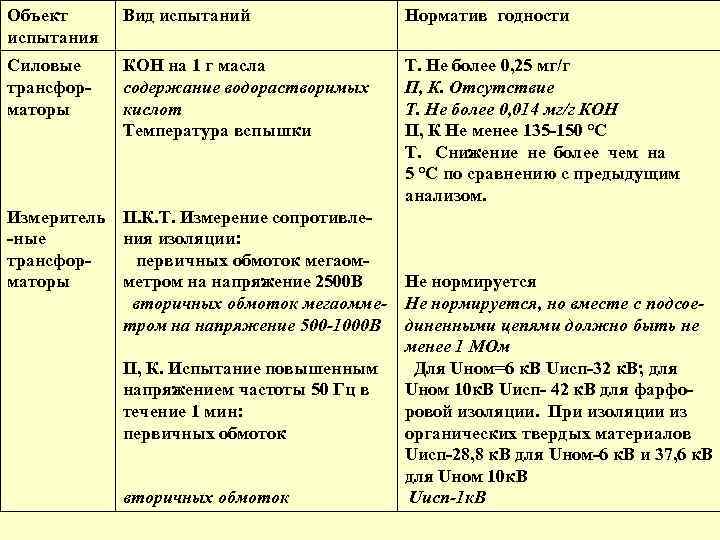

Объект испытания Вид испытаний Норматив годности Силовые трансформаторы КОН на 1 г масла содержание водорастворимых кислот Температура вспышки Т. Не более 0, 25 мг/г П, К. Отсутствие Т. Не более 0, 014 мг/г КОН П, К Не менее 135 -150 °С Т. Снижение не более чем на 5 °С по сравнению с предыдущим анализом. Измеритель П. К. Т. Измерение сопротивле-ные ния изоляции: трансфорпервичных обмоток мегаомматоры метром на напряжение 2500 B вторичных обмоток мегаомметром на напряжение 500 -1000 В П, К. Испытание повышенным напряжением частоты 50 Гц в течение 1 мин: первичных обмоток вторичных обмоток Не нормируется, но вместе с подсоединенными цепями должно быть не менее 1 МОм Для Uном=6 к. В Uисп-32 к. В; для Uном 10 к. В Uисп- 42 к. В для фарфоровой изоляции. При изоляции из органических твердых материалов Uисп-28, 8 к. В для Uном-6 к. В и 37, 6 к. В для Uном 10 к. В Uисп-1 к. В

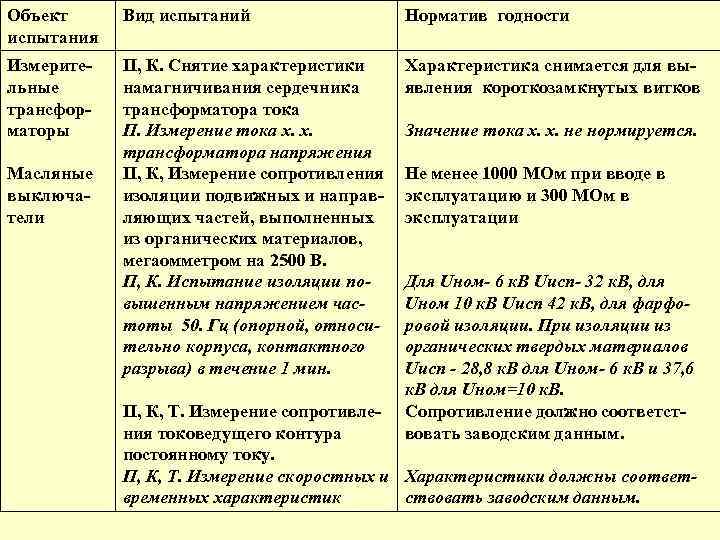

Объект испытания Вид испытаний Норматив годности Измерительные трансформаторы П, К. Снятие характеристики намагничивания сердечника трансформатора тока П. Измерение тока х. х. трансформатора напряжения П, К, Измерение сопротивления изоляции подвижных и направляющих частей, выполненных из органических материалов, мегаомметром на 2500 В. П, К. Испытание изоляции повышенным напряжением частоты 50. Гц (опорной, относительно корпуса, контактного разрыва) в течение 1 мин. Характеристика снимается для выявления короткозамкнутых витков Масляные выключатели Значение тока х. х. не нормируется. Не менее 1000 МОм при вводе в эксплуатацию и 300 МОм в эксплуатации Для Uном- 6 к. В Uисп- 32 к. В, для Uном 10 к. В Uисп 42 к. В, для фарфоровой изоляции. При изоляции из органических твердых материалов Uисп - 28, 8 к. В для Uном- 6 к. В и 37, 6 к. В для Uном=10 к. В. Сопротивление должно соответствовать заводским данным. П, К, Т. Измерение сопротивления токоведущего контура постоянному току. П, К, Т. Измерение скоростных и Характеристики должны соответвременных характеристик ствовать заводским данным.

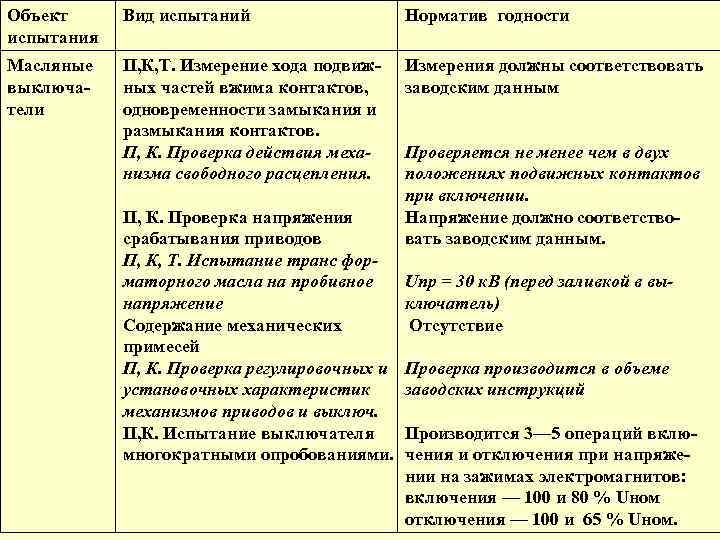

Объект испытания Вид испытаний Норматив годности Масляные выключатели П, К, Т. Измерение хода подвижных частей вжима контактов, одновременности замыкания и размыкания контактов. П, К. Проверка действия механизма свободного расцепления. Измерения должны соответствовать заводским данным П, К. Проверка напряжения срабатывания приводов П, К, Т. Испытание транс форматорного масла на пробивное напряжение Содержание механических примесей П, К. Проверка регулировочных и установочных характеристик механизмов приводов и выключ. П, К. Испытание выключателя многократными опробованиями. Проверяется не менее чем в двух положениях подвижных контактов при включении. Напряжение должно соответствовать заводским данным. Uпр = 30 к. В (перед заливкой в выключатель) Отсутствие Проверка производится в объеме заводских инструкций Производится 3— 5 операций включения и отключения при напряжении на зажимах электромагнитов: включения — 100 и 80 % Uном отключения — 100 и 65 % Uном.

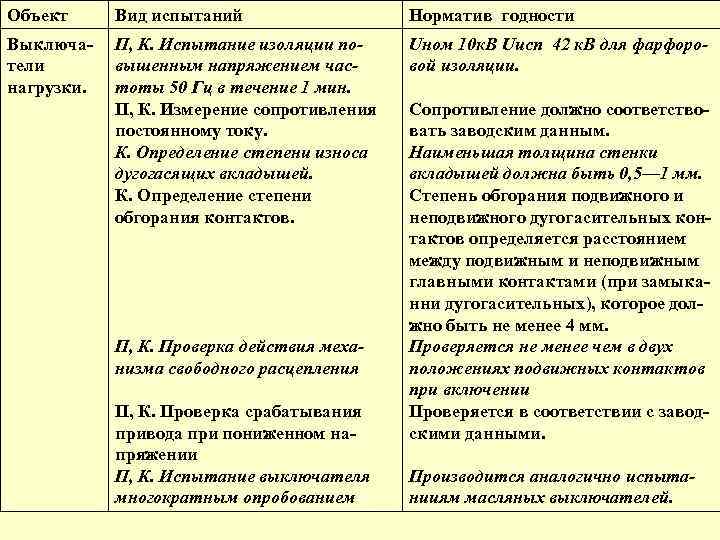

Объект Вид испытаний Норматив годности Выключатели нагрузки. П, К. Испытание изоляции повышенным напряжением частоты 50 Гц в течение 1 мин. П, К. Измерение сопротивления постоянному току. К. Определение степени износа дугогасящих вкладышей. К. Определение степени обгорания контактов. Uном 10 к. В Uисп 42 к. В для фарфоровой изоляции. П, К. Проверка действия механизма свободного расцепления П, К. Проверка срабатывания привода при пониженном напряжении П, К. Испытание выключателя многократным опробованием Сопротивление должно соответствовать заводским данным. Наименьшая толщина стенки вкладышей должна быть 0, 5— 1 мм. Степень обгорания подвижного и неподвижного дугогасительных контактов определяется расстоянием между подвижным и неподвижным главными контактами (при замыканни дугогасительных), которое должно быть не менее 4 мм. Проверяется не менее чем в двух положениях подвижных контактов при включении Проверяется в соответствии с заводскими данными. Производится аналогично испытанииям масляных выключателей.

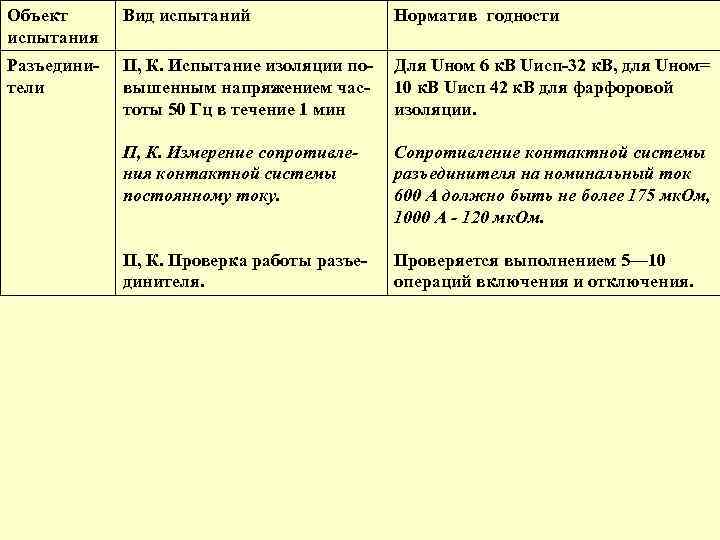

Объект испытания Вид испытаний Норматив годности Разъединители П, К. Испытание изоляции повышенным напряжением частоты 50 Гц в течение 1 мин Для Uном 6 к. В Uисп-32 к. В, для Uном= 10 к. В Uиcп 42 к. В для фарфоровой изоляции. П, К. Измерение сопротивления контактной системы постоянному току. Сопротивление контактной системы разъединителя на номинальный ток 600 А должно быть не более 175 мк. Ом, 1000 А - 120 мк. Ом. П, К. Проверка работы разъединителя. Проверяется выполнением 5— 10 операций включения и отключения.
