Обчислювальна техніка Тема 2
План 1. 2. 3. 4. Історія розвитку ОТ. Класифікація комп’ютерів. Базова конфігурація ПК. Периферійні пристрої: фізичні принципи і характеристики.
Етапи розвитку ОТ Домеханічний Механічний Електронно-обчислювальний

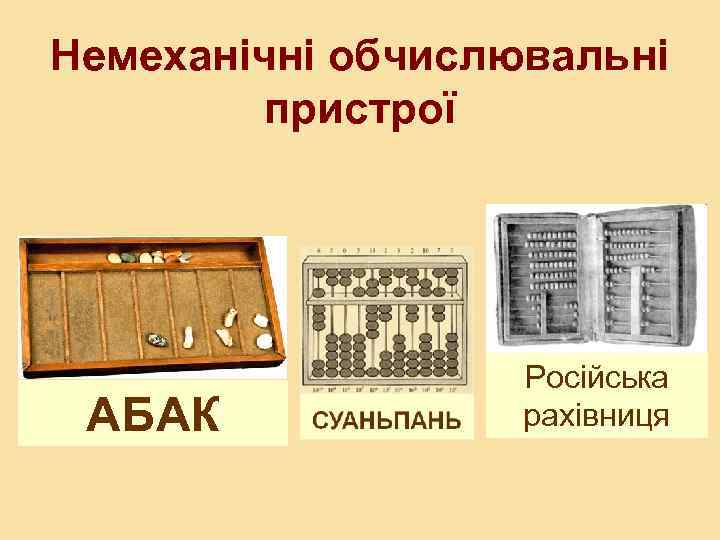

Немеханічні обчислювальні пристрої АБАК Російська рахівниця

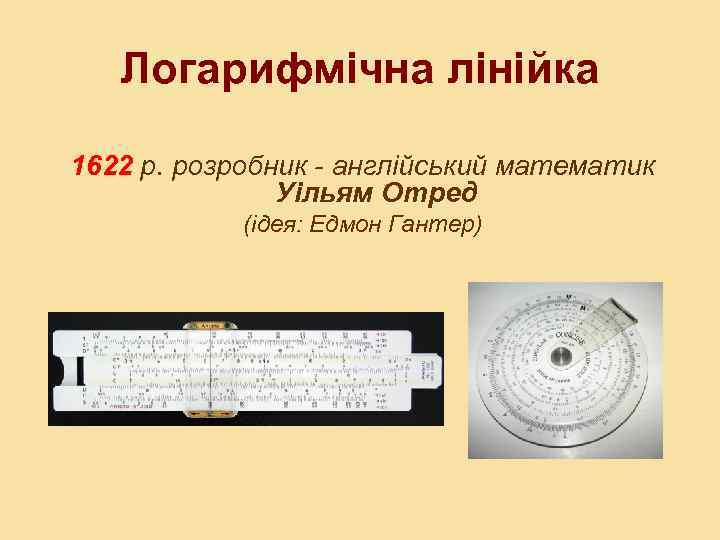

Логарифмічна лінійка 1622 р. розробник - англійський математик Уільям Отред (ідея: Едмон Гантер)

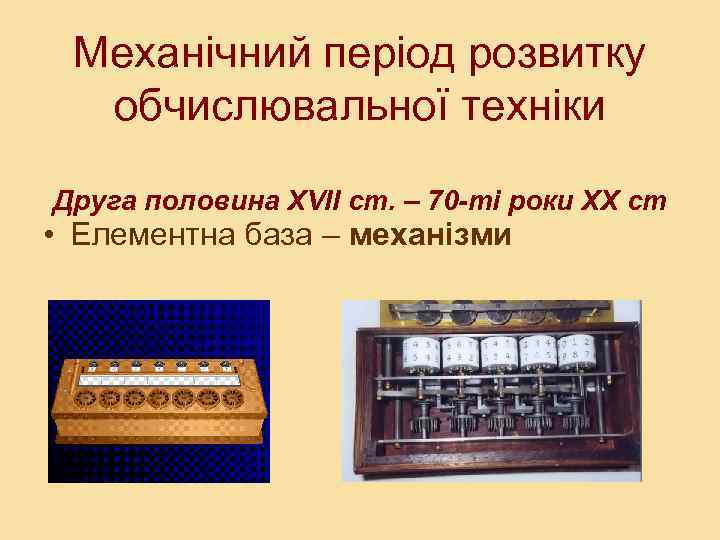

Механічний період розвитку обчислювальної техніки Друга половина XVII ст. – 70 -ті роки XX ст • Елементна база – механізми

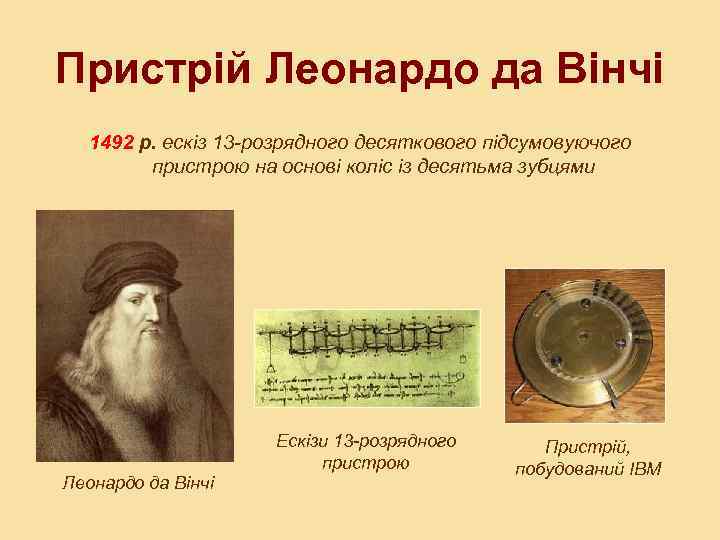

Пристрій Леонардо да Вінчі 1492 р. ескiз 13 -розрядного десяткового пiдсумовуючого пристрою на основi колiс iз десятьма зубцями Ескізи 13 -розрядного пристрою Леонардо да Вінчі Пристрій, побудований IBM
Пристрій Вільгельма Шикарда 1623 р. пристрій на основі зубчастих коліс для додавання і віднімання 6 -розрядних десяткових чисел.

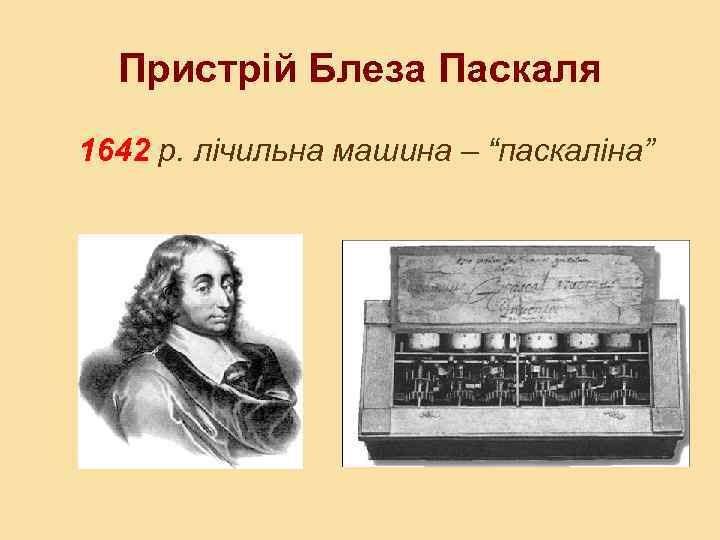

Пристрій Блеза Паскаля 1642 р. лічильна машина – “паскаліна”
Копія пристрою Паскаля в Парижському музеї

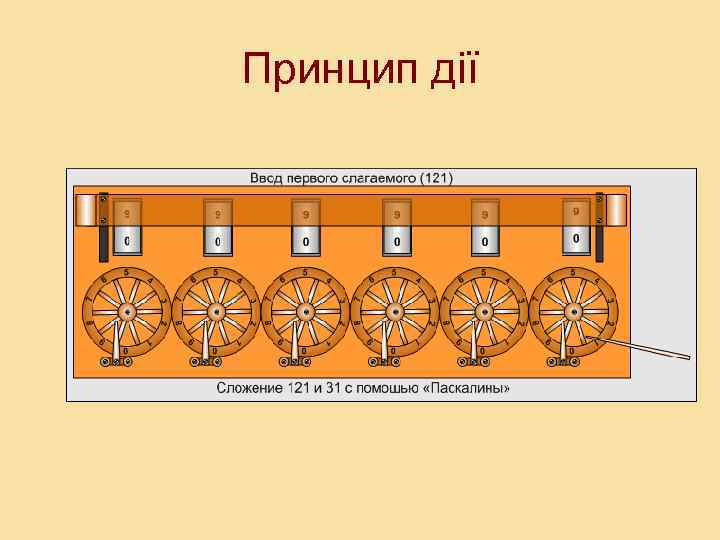

Принцип дії

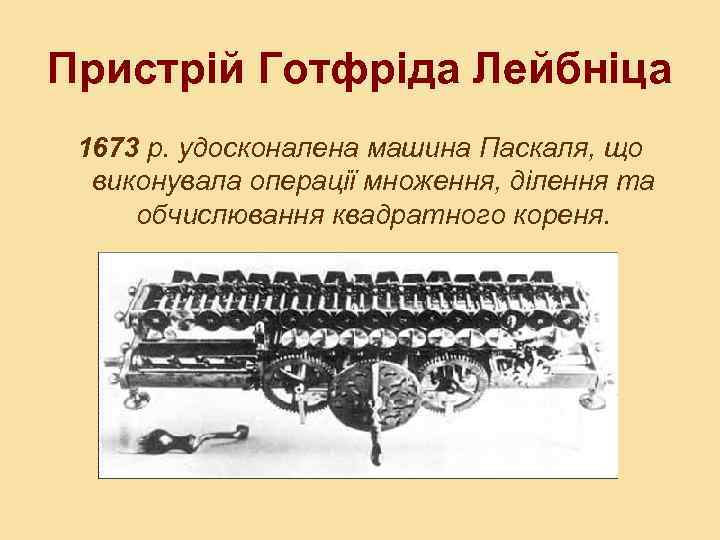

Пристрій Готфріда Лейбніца 1673 р. удосконалена машина Паскаля, що виконувала операції множення, ділення та обчислювання квадратного кореня.

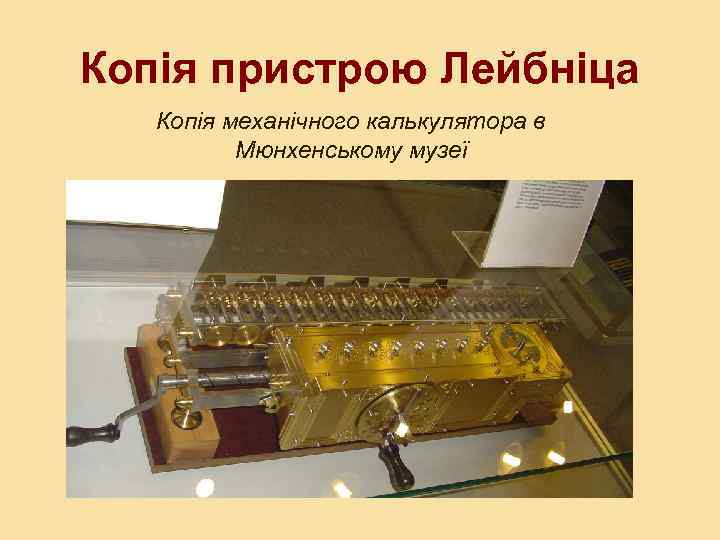

Копія пристрою Лейбніца Копія механічного калькулятора в Мюнхенському музеї

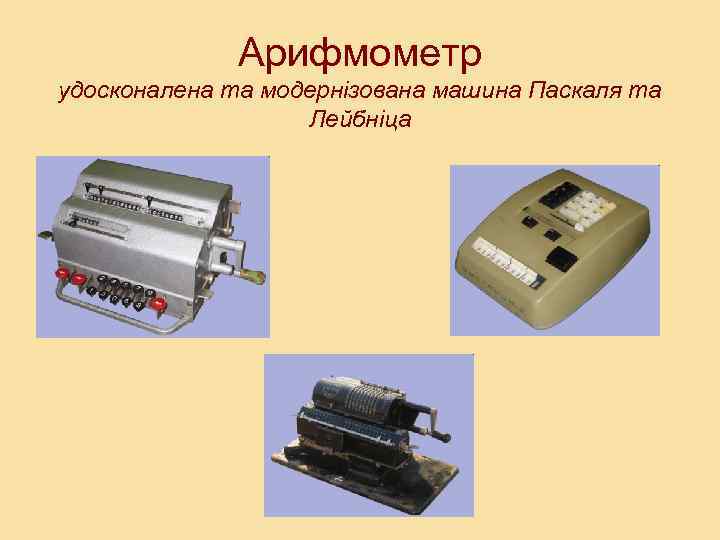

Арифмометр удосконалена та модернізована машина Паскаля та Лейбніца
Перший прообраз комп’ютерів • 1833 р. Ч. Бебідж розробив проект “аналітична машина”. • Основна ідея: – програмне керування – арифметичний пристрій – запам'ятовуючий пристрій

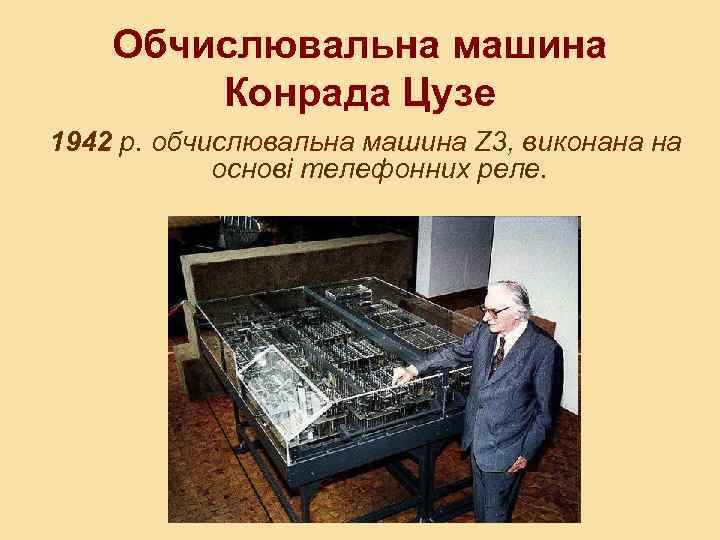

Обчислювальна машина Конрада Цузе 1942 p. обчислювальна машина Z 3, виконана на основі телефонних реле.
Перша половина ХХ ст. – період розвитку електроннообчислювальних машин - ЕОМ

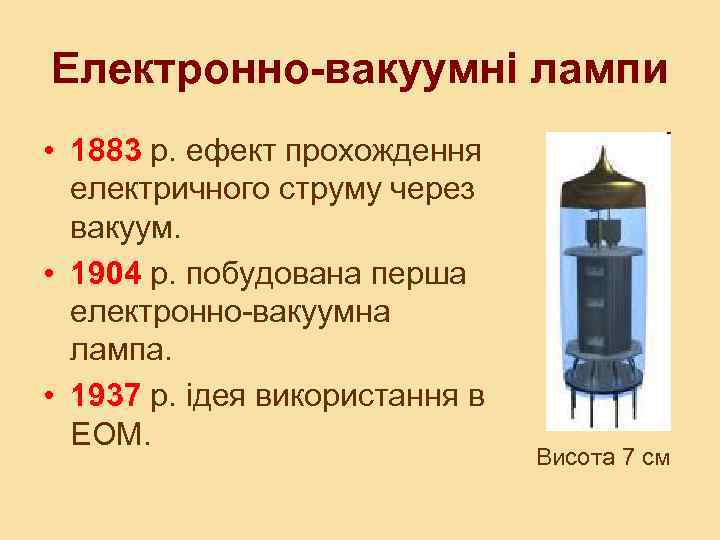

Електронно-вакуумні лампи • 1883 р. ефект прохождення електричного струму через вакуум. • 1904 р. побудована перша електронно-вакуумна лампа. • 1937 р. ідея використання в ЕОМ. Висота 7 см
Машина Алана Тьюрінга 1942— 1943 р. р. обчислювальна машина “Колос”
Перша ЕОМ- EНІАК • Вага 30 т. • Площа – 170 м 2. • Вміст: 17 468. електронних ламп. • Швидкодія: – 5000 операцій додавання або – 300 операцій множення в секунду. ЕНІАК створена у США 1943 -1946 р.
Удосконалена машина – ЕДВАК Обчислювальна машина повинна керуватися програмою з послідовним виконанням команд, а сама програма – зберігатися в пам'яті машини.

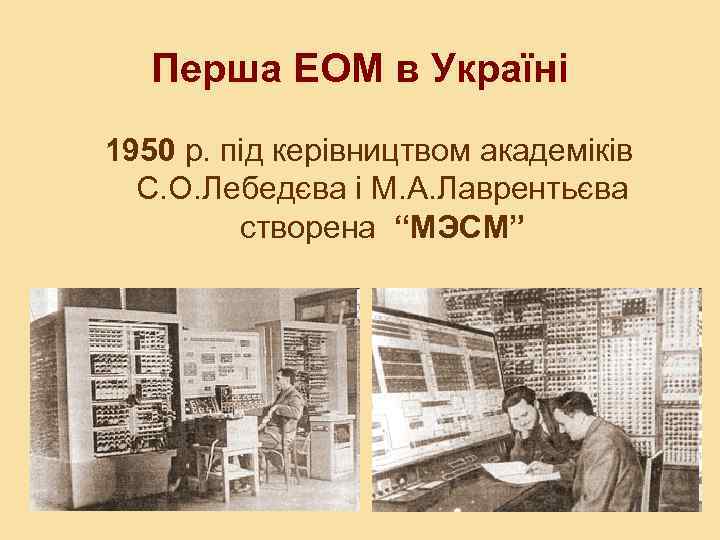

Перша ЕОМ в Україні 1950 р. під керівництвом академіків С. О. Лебедєва і М. А. Лаврентьєва створена “МЭСМ”
Глушков Віктор Михайлович (1923 -1983) Під його керівництвом розроблено й створено такі машини, як «Дніпро» , «Промінь» , «МІР» , «Іскра» , «Київ» , «Рось» , «Київ-67» , «Київ-70» та ін.
Покоління ЕОМ Один із класів в класифікації обчислювальних систем за ступенем розвитку апаратних і програмних засобів

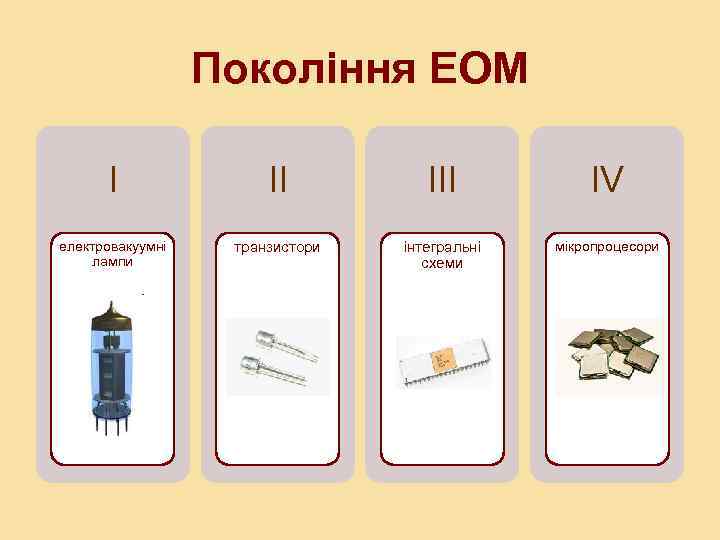

Покоління ЕОМ І ІІ ІІІ IV електровакуумні лампи транзистори інтегральні схеми мікропроцесори

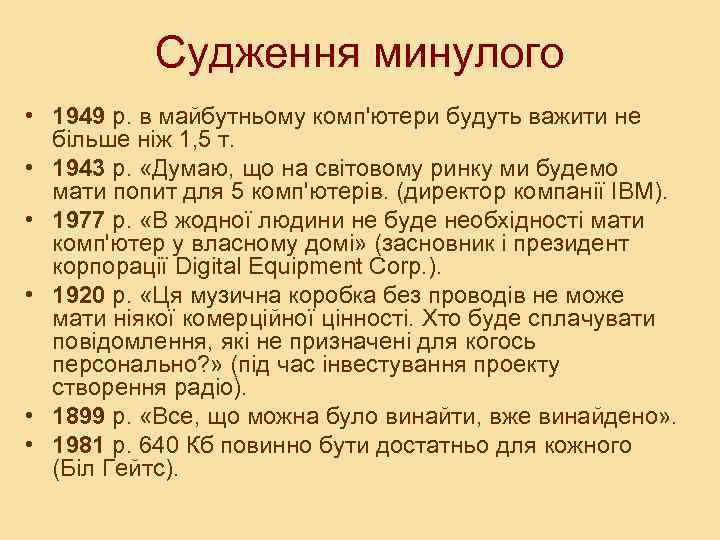

Судження минулого • 1949 р. в майбутньому комп'ютери будуть важити не більше ніж 1, 5 т. • 1943 р. «Думаю, що на світовому ринку ми будемо мати попит для 5 комп'ютерів. (директор компанії IBM). • 1977 р. «В жодної людини не буде необхідності мати комп'ютер у власному домі» (засновник і президент корпорації Digital Equipment Corp. ). • 1920 р. «Ця музична коробка без проводів не може мати ніякої комерційної цінності. Хто буде сплачувати повідомлення, які не призначені для когось персонально? » (під час інвестування проекту створення радіо). • 1899 р. «Все, що можна було винайти, вже винайдено» . • 1981 р. 640 Кб повинно бути достатньо для кожного (Біл Гейтс).
Класифікація комп’ютерів Суперкомп’ютери Настільні комп’ютери Комп’ютери-блокноти Спеціалізовані мікрокомп’ютери

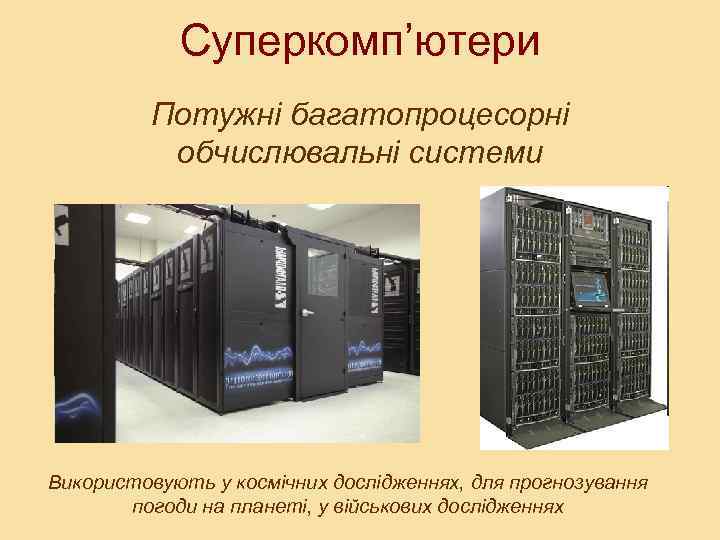

Суперкомп’ютери Потужні багатопроцесорні обчислювальні системи Використовують у космічних дослідженнях, для прогнозування погоди на планеті, у військових дослідженнях

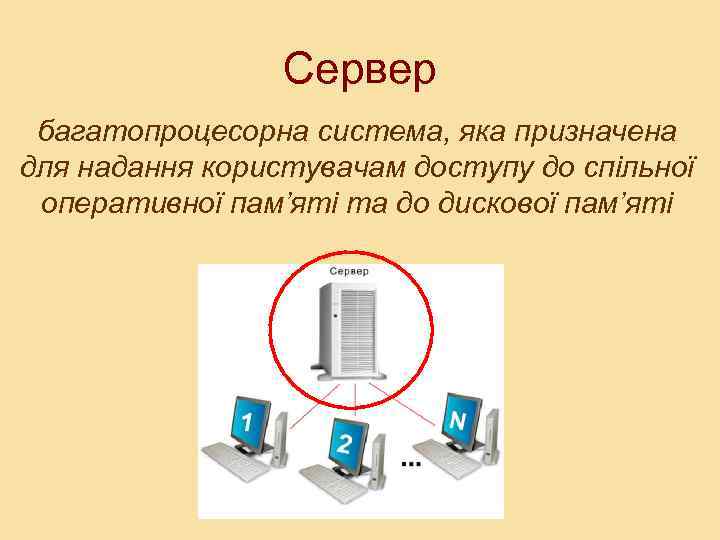

Сервер багатопроцесорна система, яка призначена для надання користувачам доступу до спільної оперативної пам’яті та до дискової пам’яті

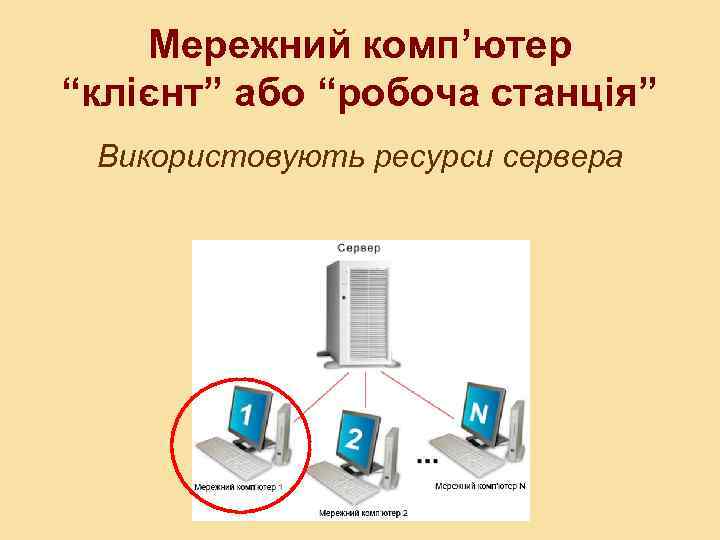

Мережний комп’ютер “клієнт” або “робоча станція” Використовують ресурси сервера

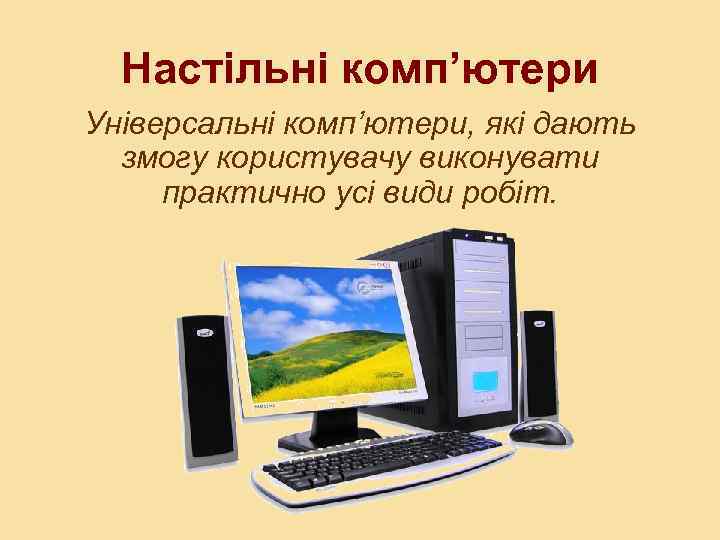

Настільні комп’ютери Універсальні комп’ютери, які дають змогу користувачу виконувати практично усі види робіт.

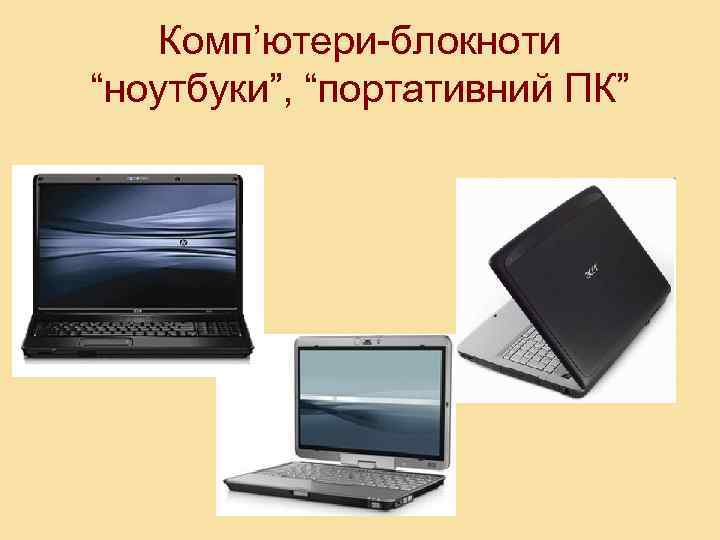

Комп’ютери-блокноти “ноутбуки”, “портативний ПК”

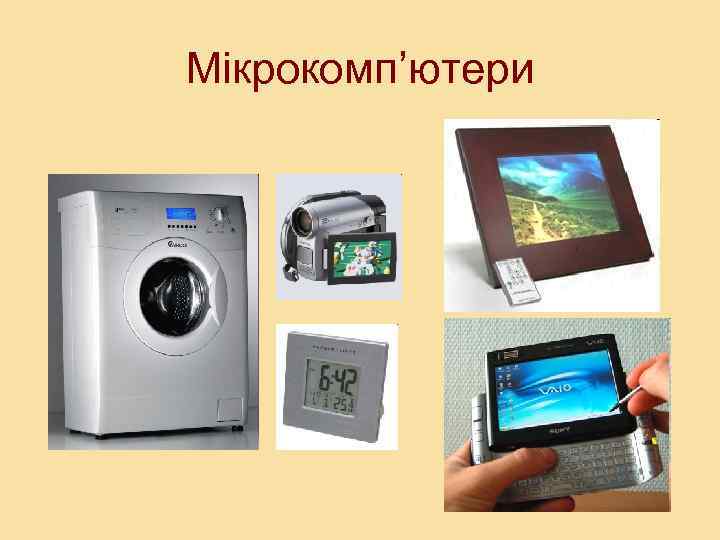

Мікрокомп’ютери
3. Базова конфігурація комп'ютера • • системний блок; монітор; клавіатура; маніпулятор типу “миша”

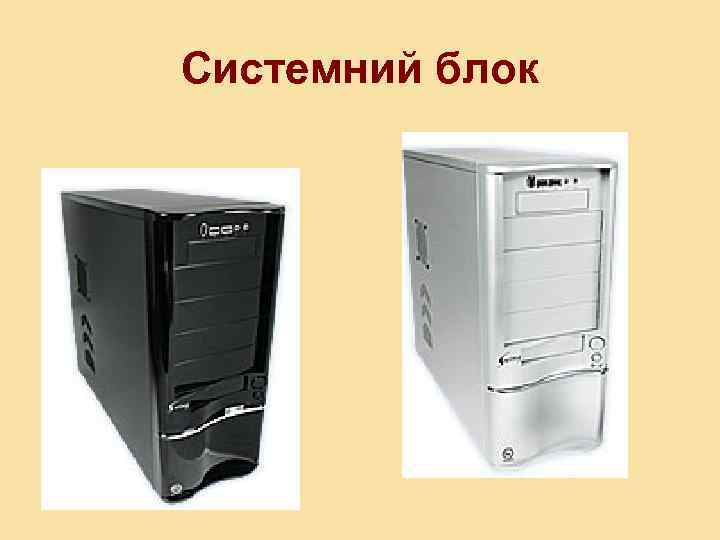

Системний блок

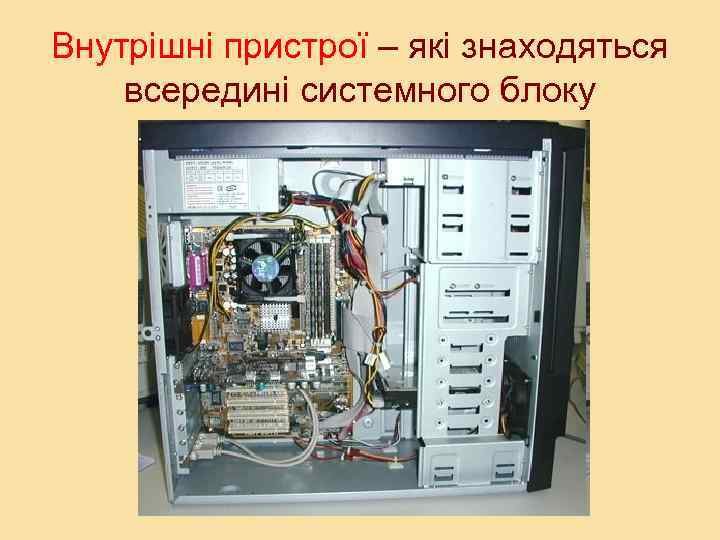

Внутрішні пристрої – які знаходяться всередині системного блоку

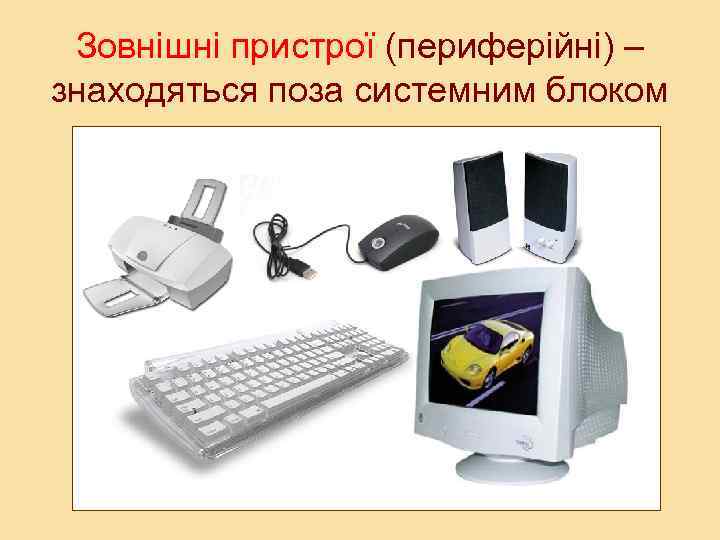

Зовнішні пристрої (периферійні) – знаходяться поза системним блоком

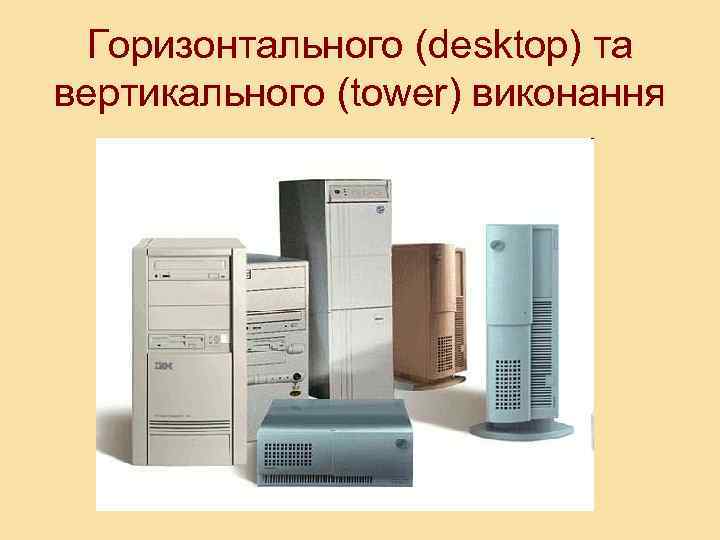

Горизонтального (desktop) та вертикального (tower) виконання

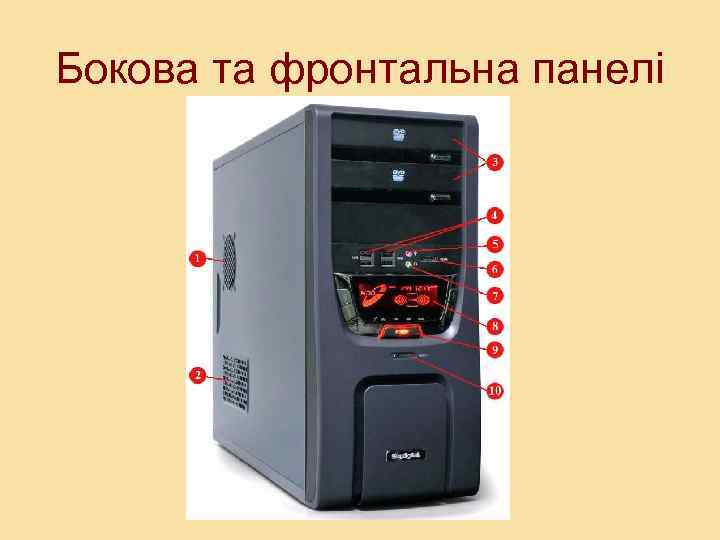

Бокова та фронтальна панелі

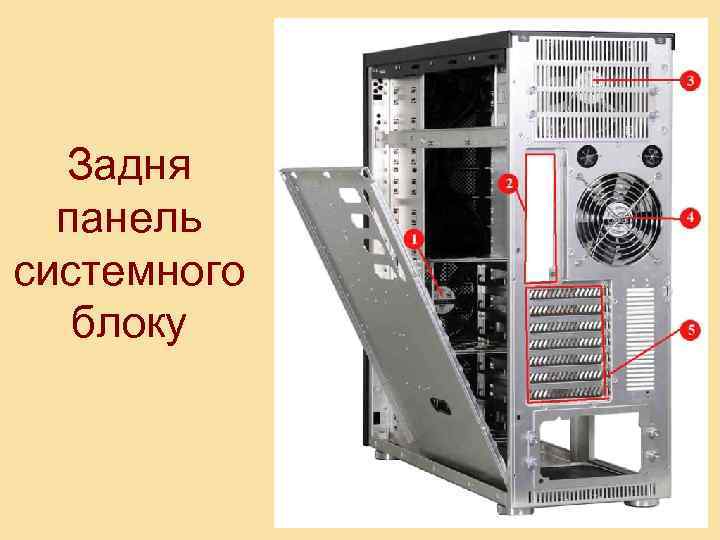

Задня панель системного блоку

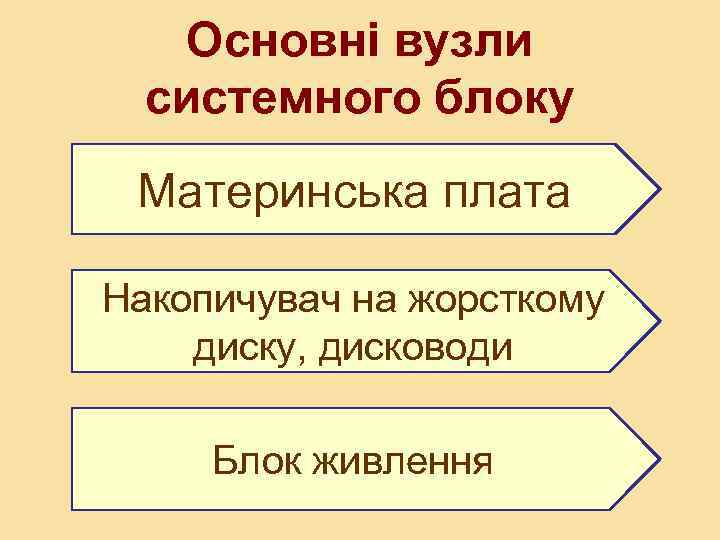

Основні вузли системного блоку Материнська плата Накопичувач на жорсткому диску, дисководи Блок живлення
Блок живлення Основна характеристика – потужність (Вт).

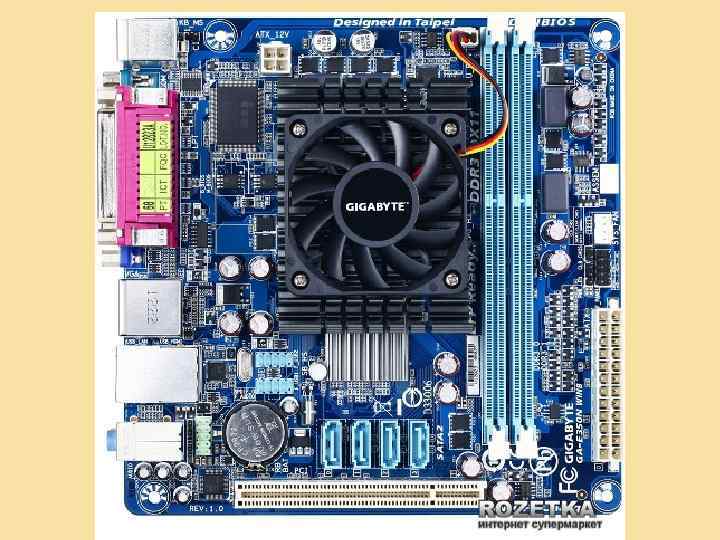

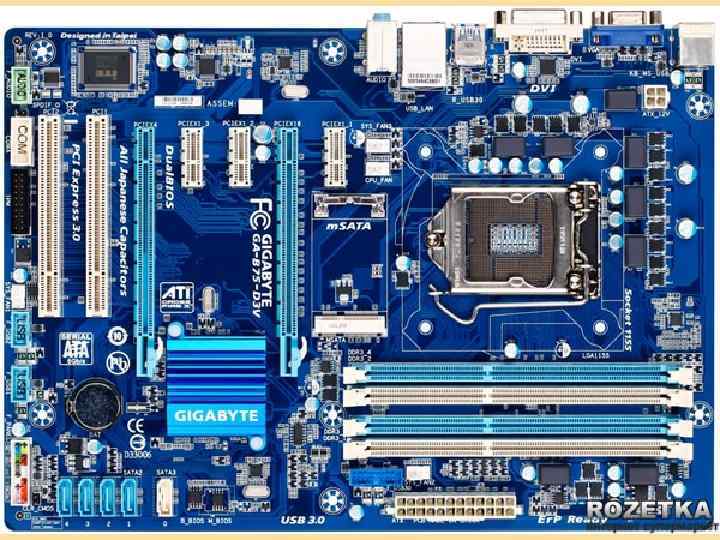

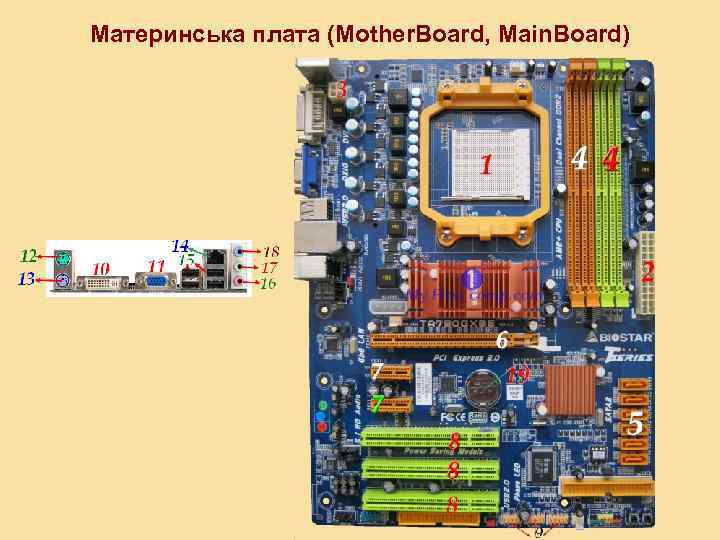

Материнська плата (Mother. Board, Main. Board)
Материнська плата: Процесор Системна шина Оперативний запам’ятовуючий пристрій (ОЗП) Постійний запам’ятовуючий пристрій (ПЗП) Роз’єми для адаптерів (контролерів)

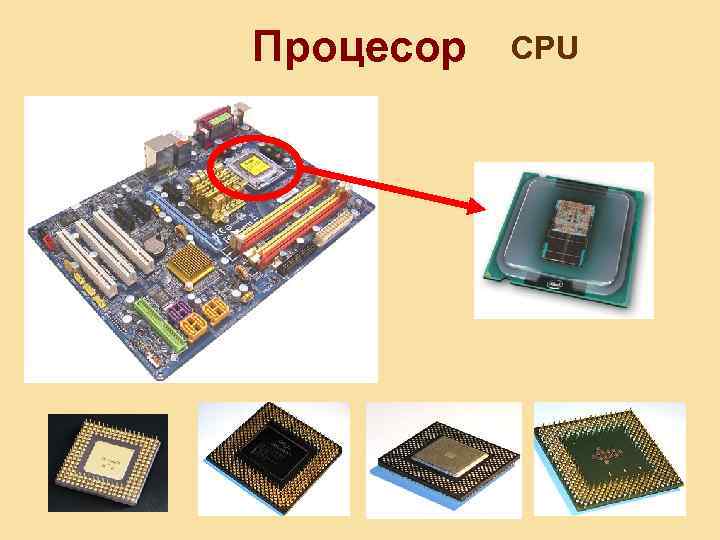

Процесор CPU
Частота процесора Це кількість електричних імпульсів, що можуть надходити до процесора за секунду Герц Мгц Гц
Системна шина
Внутрішня пам’ять – це… … всі види запам’ятовуючих пристроїв, що розташовані на материнській платі: оперативна пам’ять постійна пам’ять енергозалежна пам’ять

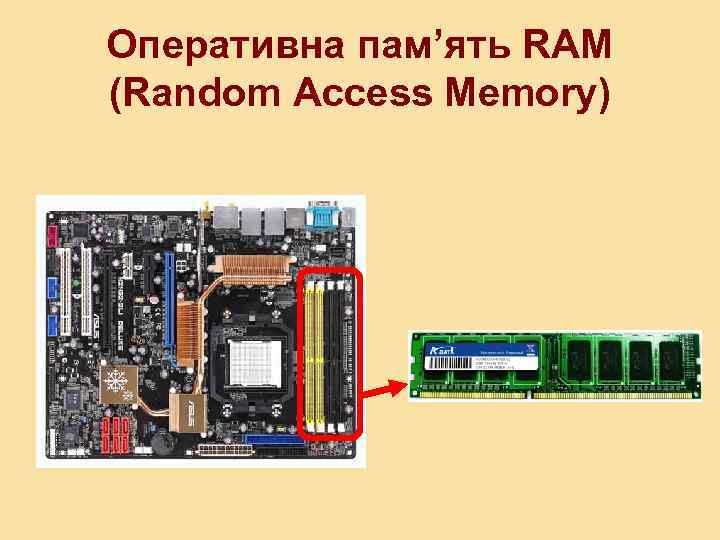

Оперативна пам’ять RAM (Random Access Memory)

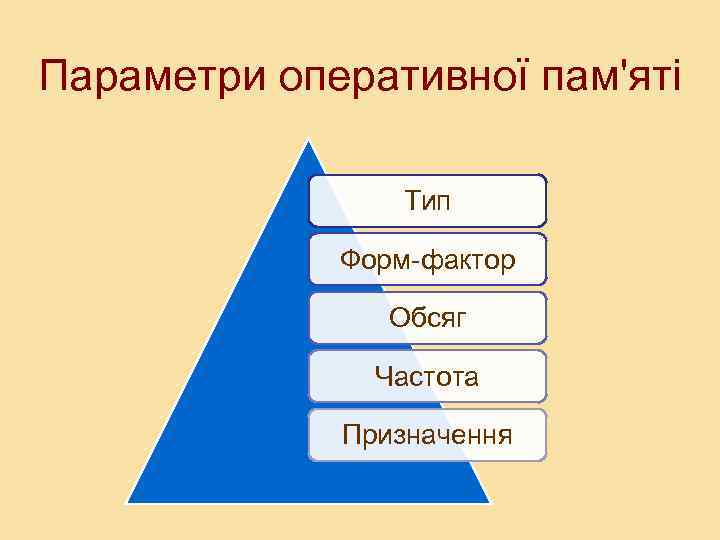

Параметри оперативної пам'яті Тип Форм-фактор Обсяг Частота Призначення

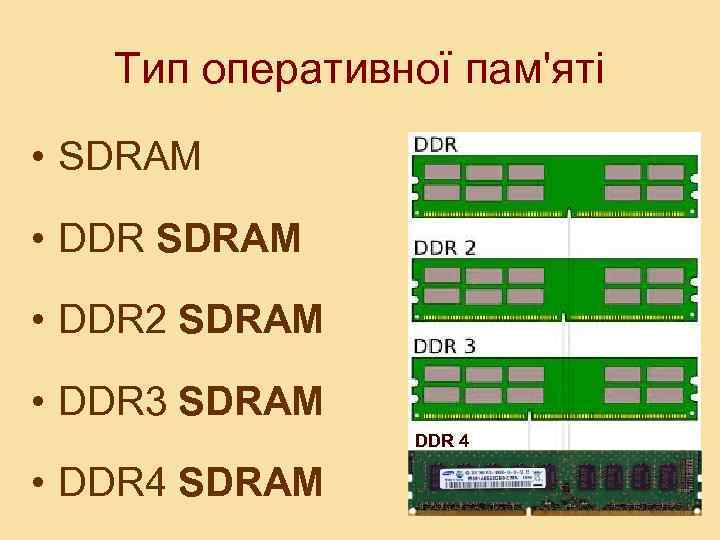

Тип оперативної пам'яті • SDRAM • DDR 2 SDRAM • DDR 3 SDRAM DDR 4 • DDR 4 SDRAM

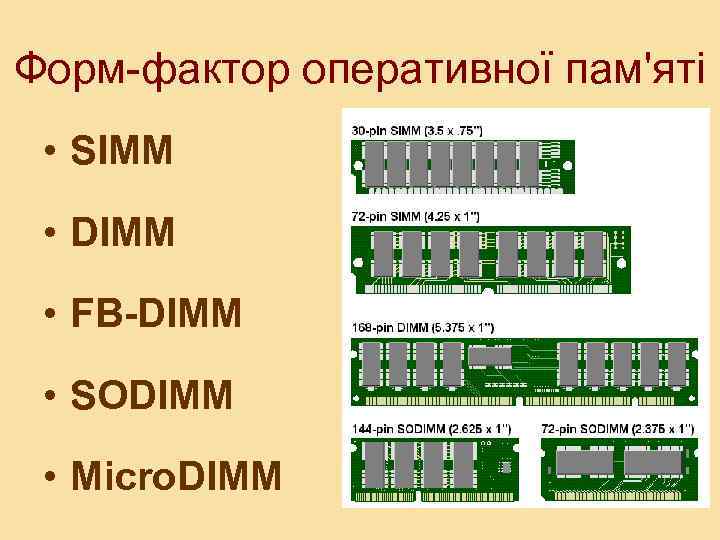

Форм-фактор оперативної пам'яті • SIMM • DIMM • FB-DIMM • SODIMM • Micro. DIMM

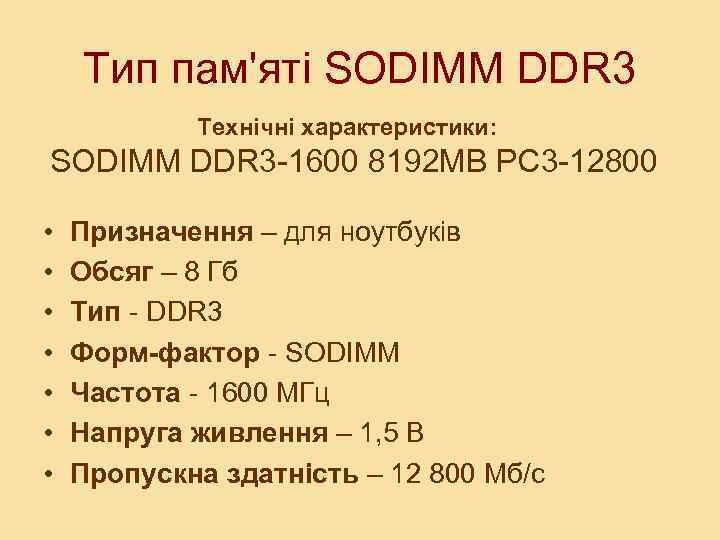

Тип пам'яті SODIMM DDR 3 Технічні характеристики: SODIMM DDR 3 -1600 8192 MB PC 3 -12800 • • Призначення – для ноутбуків Обсяг – 8 Гб Тип - DDR 3 Форм-фактор - SODIMM Частота - 1600 МГц Напруга живлення – 1, 5 В Пропускна здатність – 12 800 Мб/с

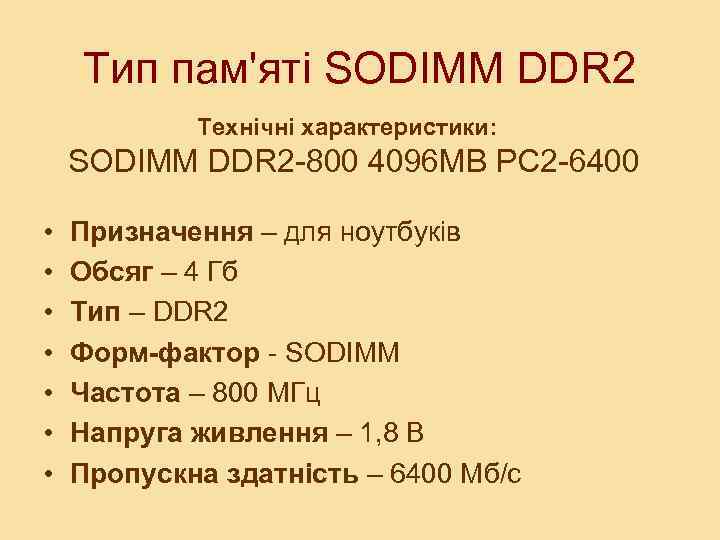

Тип пам'яті SODIMM DDR 2 Технічні характеристики: SODIMM DDR 2 -800 4096 MB PC 2 -6400 • • Призначення – для ноутбуків Обсяг – 4 Гб Тип – DDR 2 Форм-фактор - SODIMM Частота – 800 МГц Напруга живлення – 1, 8 В Пропускна здатність – 6400 Мб/с

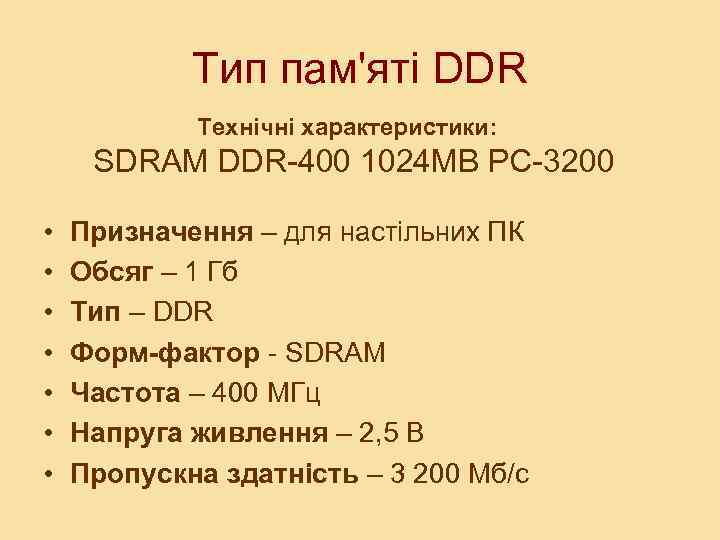

Тип пам'яті DDR Технічні характеристики: SDRAM DDR-400 1024 MB PC-3200 • • Призначення – для настільних ПК Обсяг – 1 Гб Тип – DDR Форм-фактор - SDRAM Частота – 400 МГц Напруга живлення – 2, 5 В Пропускна здатність – 3 200 Мб/с
Постійна пам’ять ROM (Read Only Memory) Енергонезалежна пам’ять, з якої може проводитись лише зчитування даних Мікросхема ROM, що містить BIOS
BIOS? basic input/output system
Енергозалежна пам’ять (CMOS) Первинна

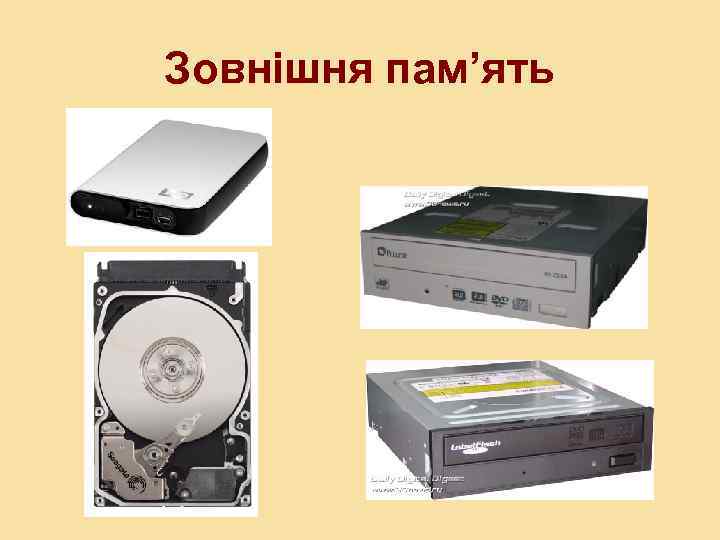

Зовнішня пам’ять

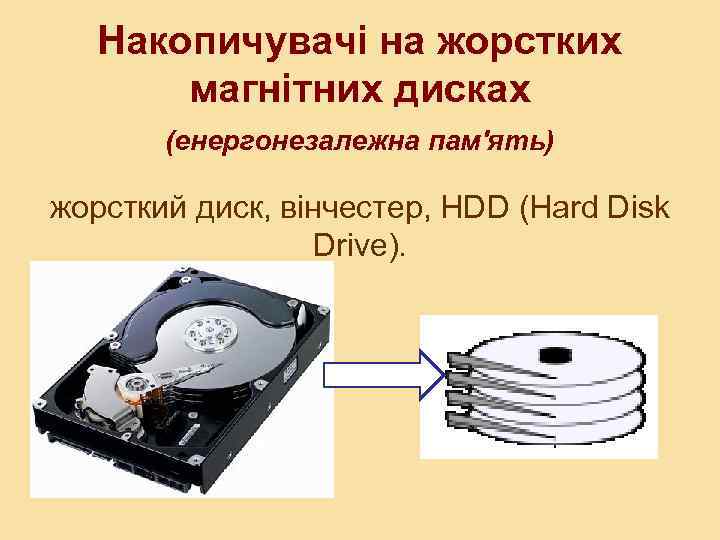

Накопичувачі на жорстких магнітних дисках (енергонезалежна пам'ять) жорсткий диск, вінчестер, HDD (Hard Disk Drive).
Технічні параметри HDD Інтерфейс Ємність Форм-фактор Час доступу Кількість операцій введення-виведення за 1 c. Рівень шуму Опірність ударам Швидкість передачі даних Об’єм буфера

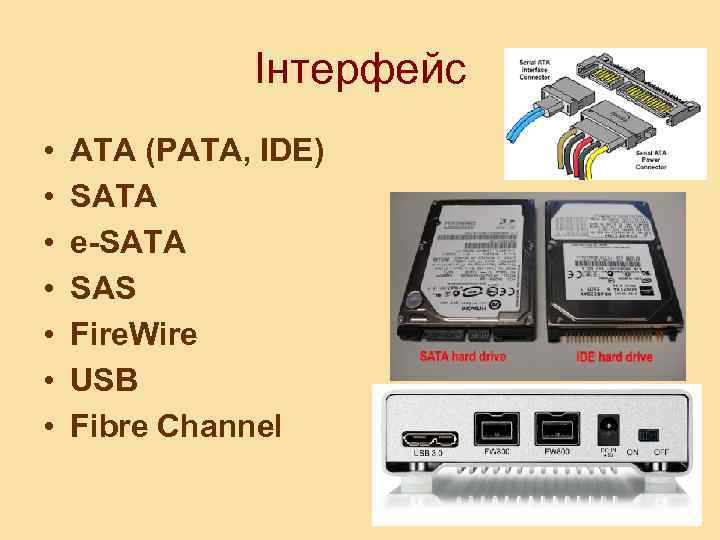

Інтерфейс • • ATA (PATA, IDE) SATA e-SATA SAS Fire. Wire USB Fibre Channel

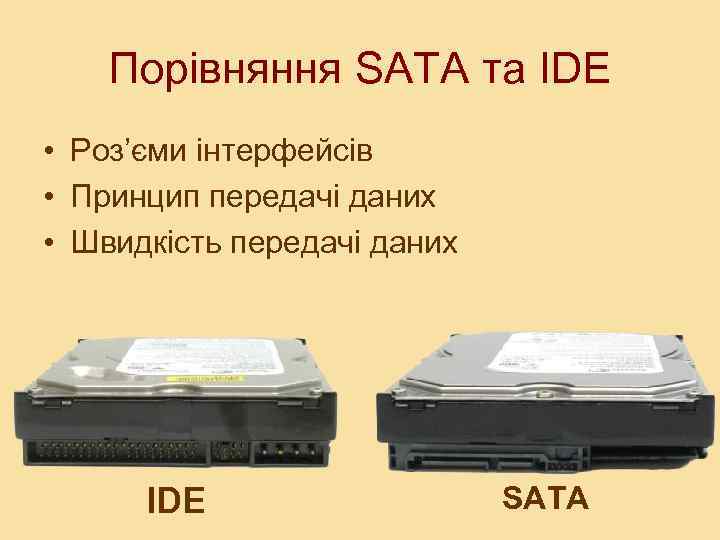

Порівняння SATA та IDE • Роз’єми інтерфейсів • Принцип передачі даних • Швидкість передачі даних IDE SATA
Історична довідка 1956 р. фірма IBM виготовила перший диск 305 RAMAC

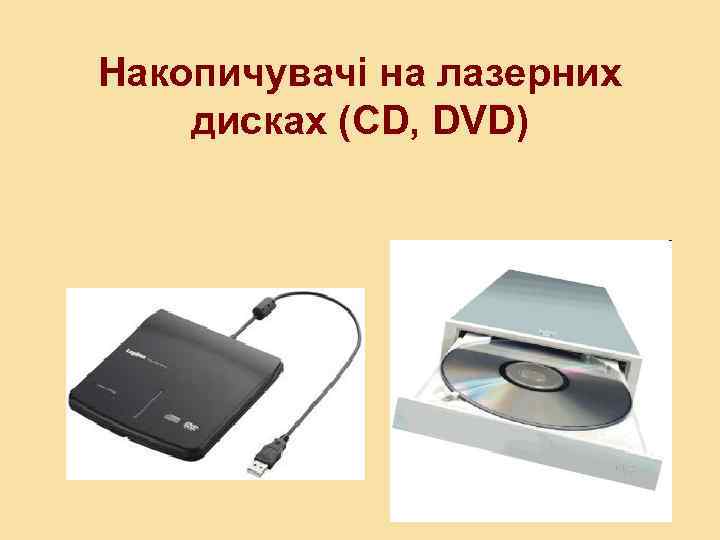

Накопичувачі на лазерних дисках (CD, DVD)

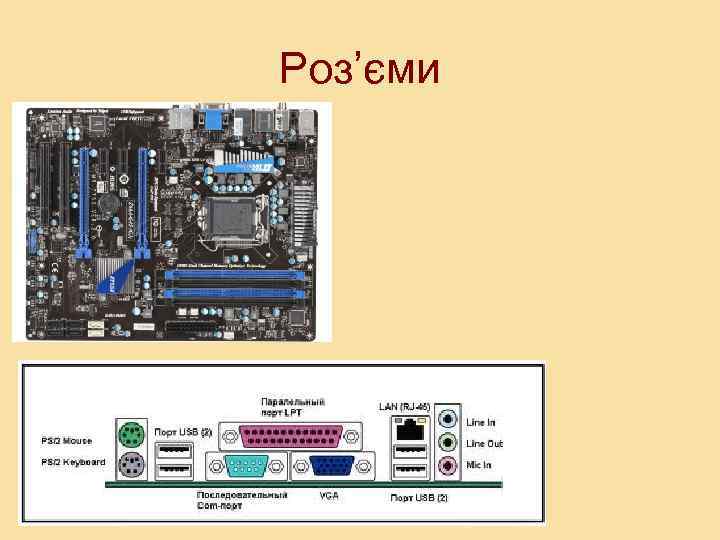

Роз’єми
4. Периферійні пристрої комп’ютера та їх характеристики. Пристрої введення • Клавіатура; • Миша; • Сканер. Пристрої виведення • Монітор • Принтер • Колонки
Класифікація моніторів За типом екрану За розмірністю За типом інтерфейсу відеоадаптера За типом інтерфейсного кабелю

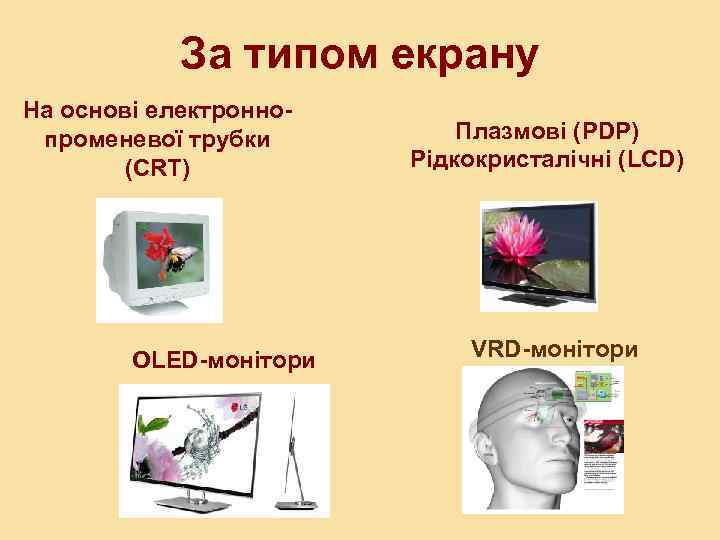

За типом екрану На основі електроннопроменевої трубки (CRT) OLED-монітори Плазмові (PDP) Рідкокристалічні (LCD) VRD-монітори

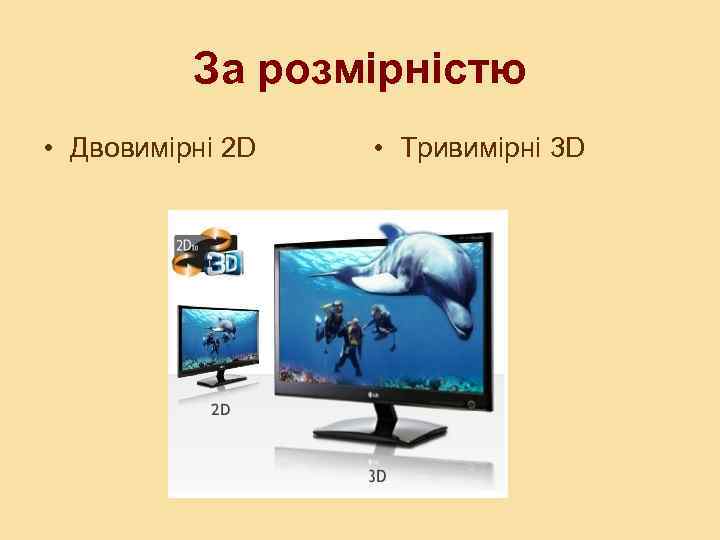

За розмірністю • Двовимірні 2 D • Тривимірні 3 D

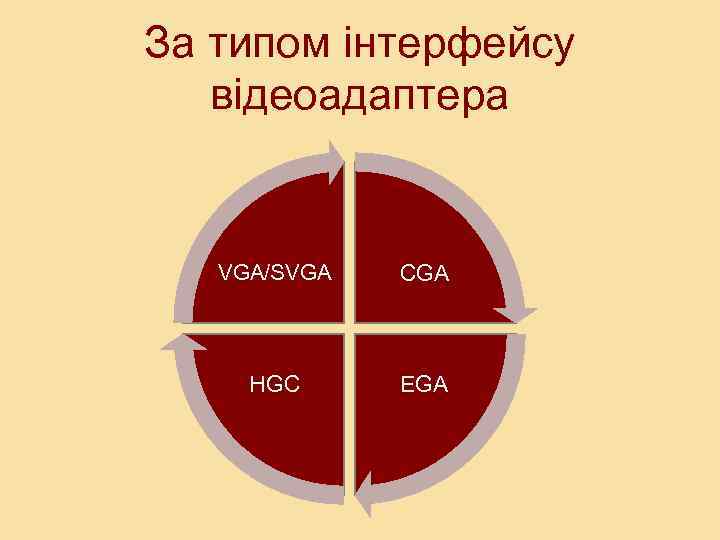

За типом інтерфейсу відеоадаптера VGA/SVGA CGA HGC EGA
За типом інтерфейсного кабелю D-sub HDMI Display. Port DVI

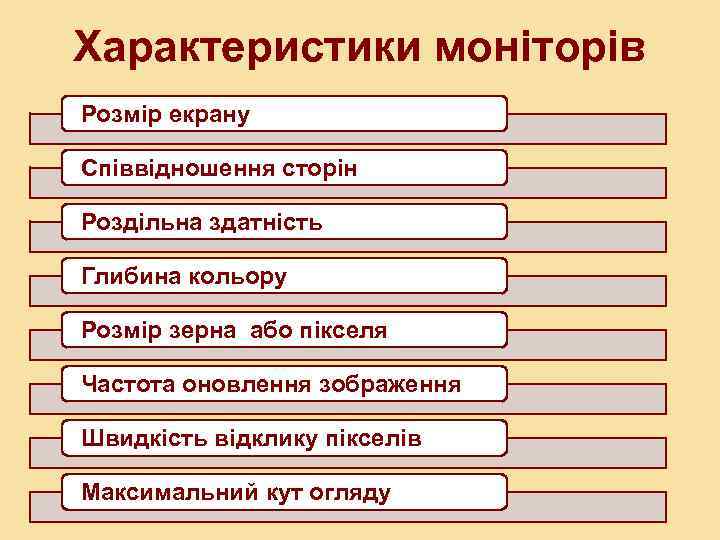

Характеристики моніторів Розмір екрану Співвідношення сторін Роздільна здатність Глибина кольору Розмір зерна або пікселя Частота оновлення зображення Швидкість відклику пікселів Максимальний кут огляду
Розмір екрану Діа гон ал ь • • 14’’ 15’’ 17’’ 20’’ 21’’ 32’’ 47’’
Співвідношення сторін 4: 3 16: 9 21: 9

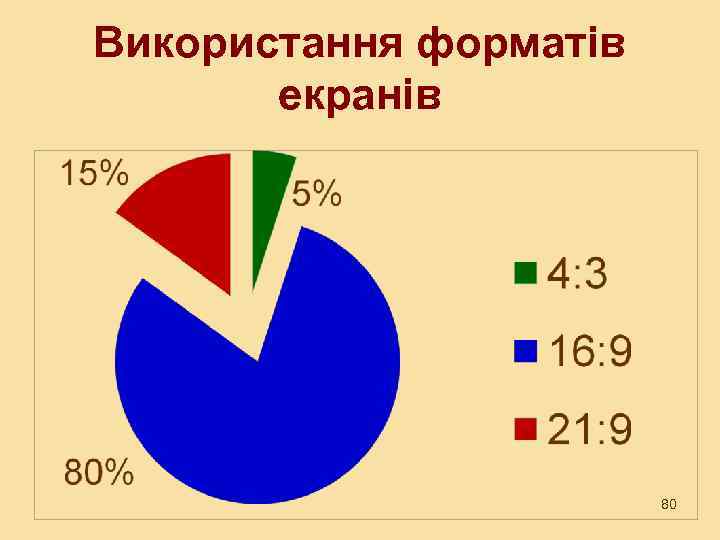

Використання форматів екранів 80

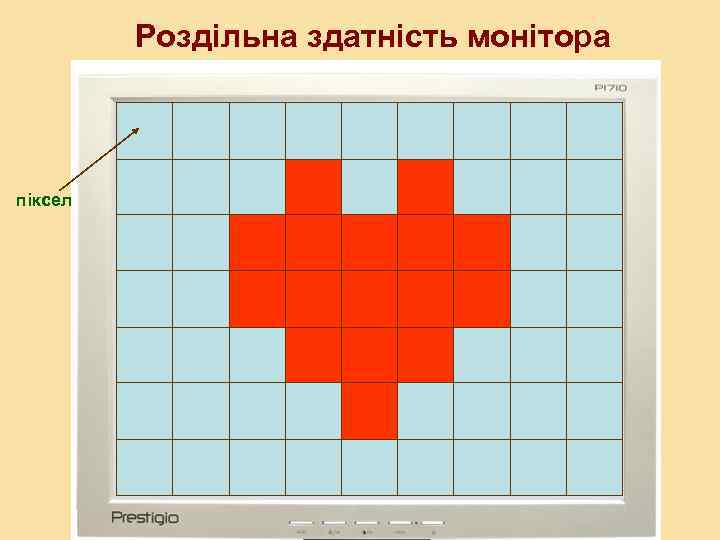

Роздільна здатність монітора піксел

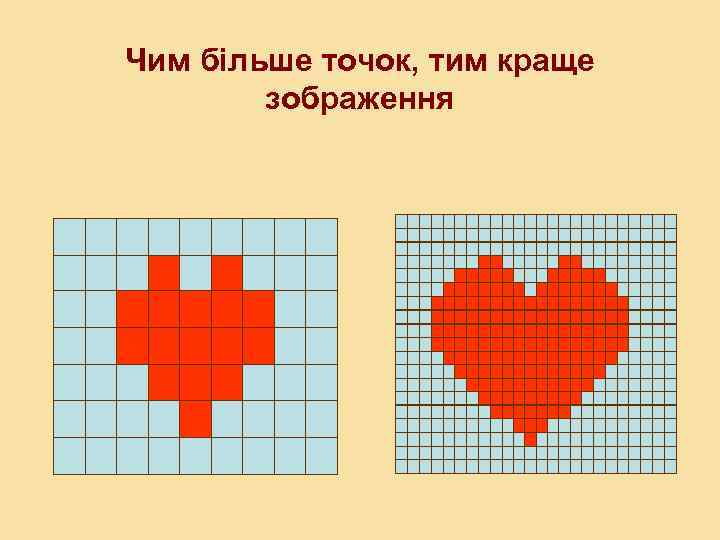

Чим більше точок, тим краще зображення

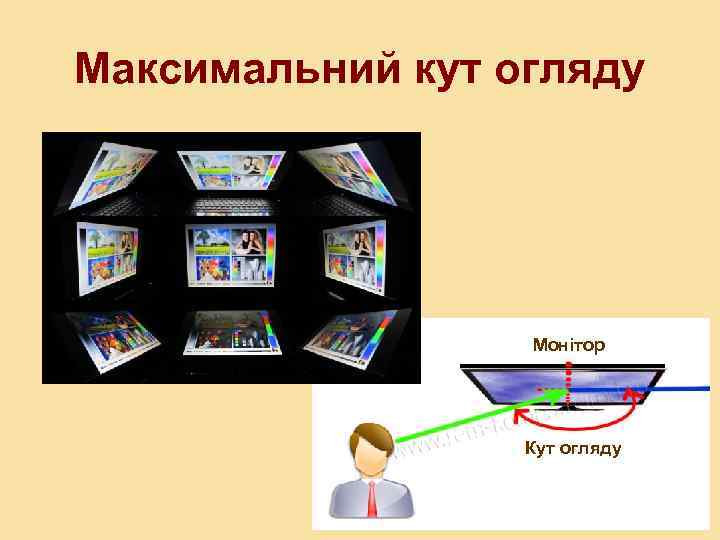

Максимальний кут огляду Монітор Кут огляду

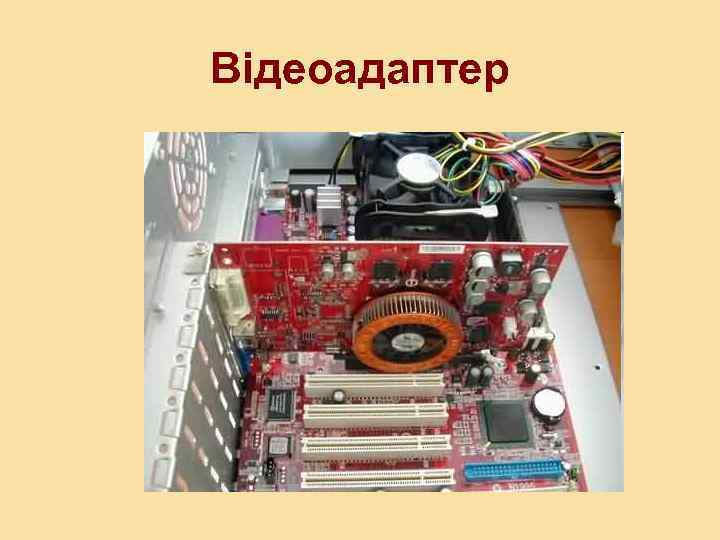

Відеоадаптер
Клавіатура – пристрій введення даних
Маніпулятор “миша” – пристрій введення даних

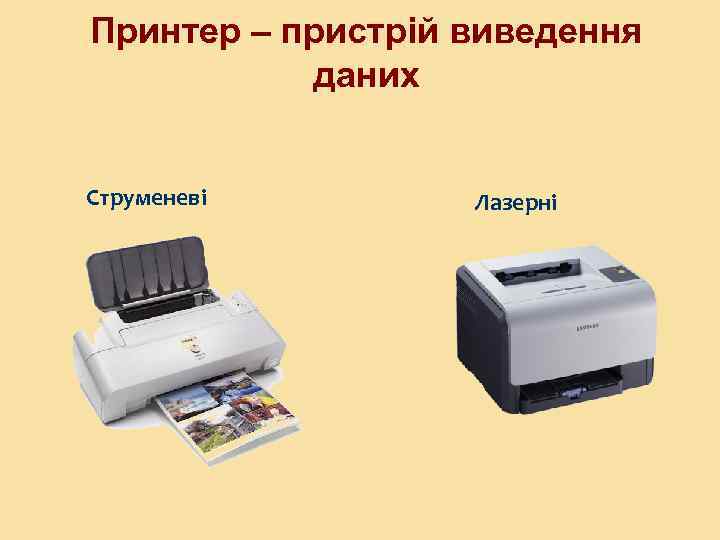

Принтер – пристрій виведення даних Струменеві Лазерні

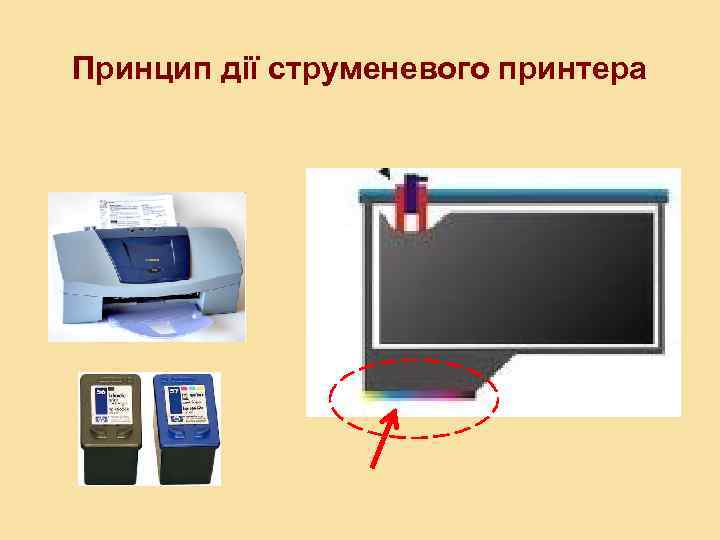

Принцип дії струменевого принтера
Принцип дії лазерного принтера
Сканер – це пристрій введення даних Сканер штрих-кодів Планшетний сканер 3 D Сканер

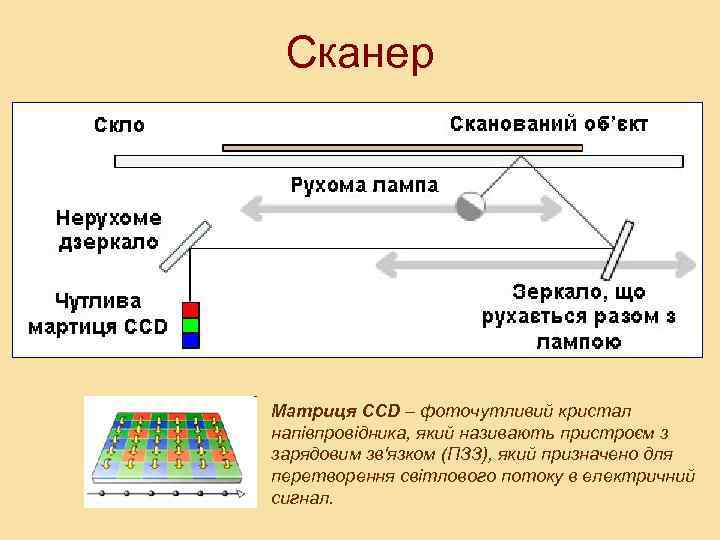

Сканер Матриця CCD – фоточутливий кристал напівпровідника, який називають пристроєм з зарядовим зв'язком (ПЗЗ), який призначено для перетворення світлового потоку в електричний сигнал.
Технічні характеристики комп'ютера Intel Celeron Dual Core G 530 (2. 4 ГГц) / RAM 2 ГБ / HDD 250 ГБ / Intel HD Graphics / DVD+/-RW / LAN / без ОС
Технічні характеристики комп'ютера Монитор 19" Asus VS 197 D + Intel Pentium Dual Core G 620 (2. 6 ГГц) / RAM 4 ГБ / HDD 500 ГБ / n. Vidia Ge. Force GT 440, 1 ГБ / DVD+/-RW / Кард-рідер / без ОС + клавіатура + миша
Технічні характеристики комп'ютера AMD Athlon II X 3 460 (3. 4 ГГц), 3 -ядерний / RAM 4 ГБ / HDD 500 ГБ / ATI Radeon HD 6670, 8 ГБ / DVD+/-RW / Кард-ридер / без ОС

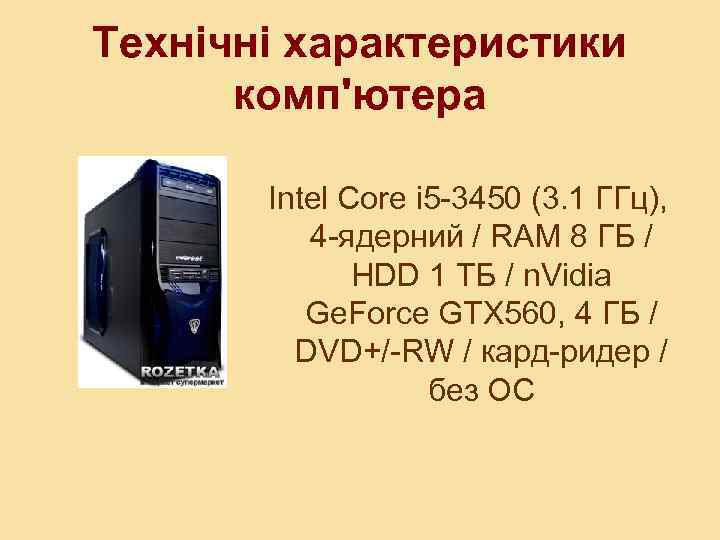

Технічні характеристики комп'ютера Intel Core i 5 -3450 (3. 1 ГГц), 4 -ядерний / RAM 8 ГБ / HDD 1 ТБ / n. Vidia Ge. Force GTX 560, 4 ГБ / DVD+/-RW / кард-ридер / без ОС

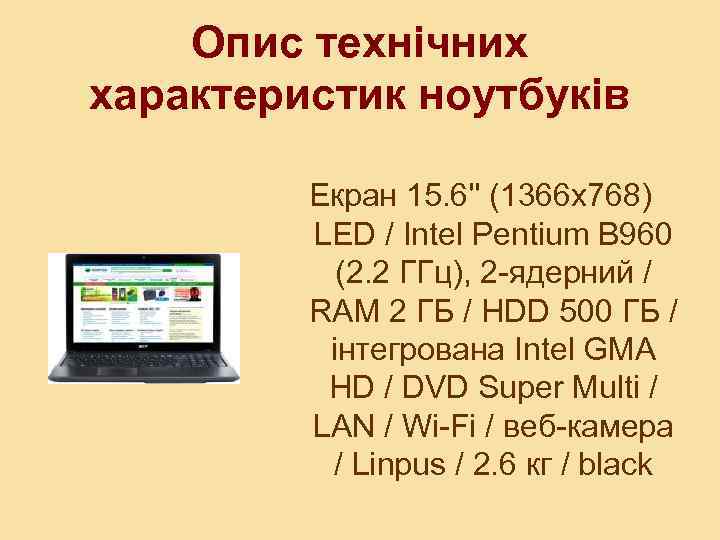

Опис технічних характеристик ноутбуків Екран 15. 6'' (1366 x 768) LED / Intel Pentium B 960 (2. 2 ГГц), 2 -ядерний / RAM 2 ГБ / HDD 500 ГБ / інтегрована Intel GMA HD / DVD Super Multi / LAN / Wi-Fi / веб-камера / Linpus / 2. 6 кг / black

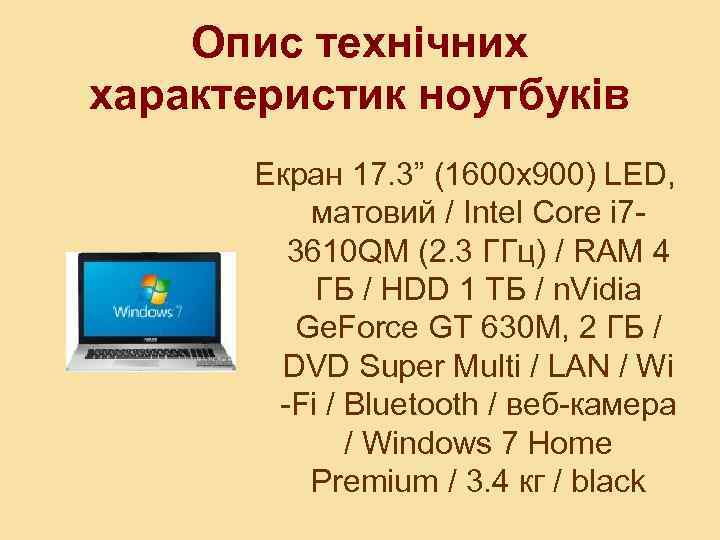

Опис технічних характеристик ноутбуків Екран 17. 3” (1600 x 900) LED, матовий / Intel Core i 73610 QM (2. 3 ГГц) / RAM 4 ГБ / HDD 1 TБ / n. Vidia Ge. Force GT 630 M, 2 ГБ / DVD Super Multi / LAN / Wi -Fi / Bluetooth / веб-камера / Windows 7 Home Premium / 3. 4 кг / black

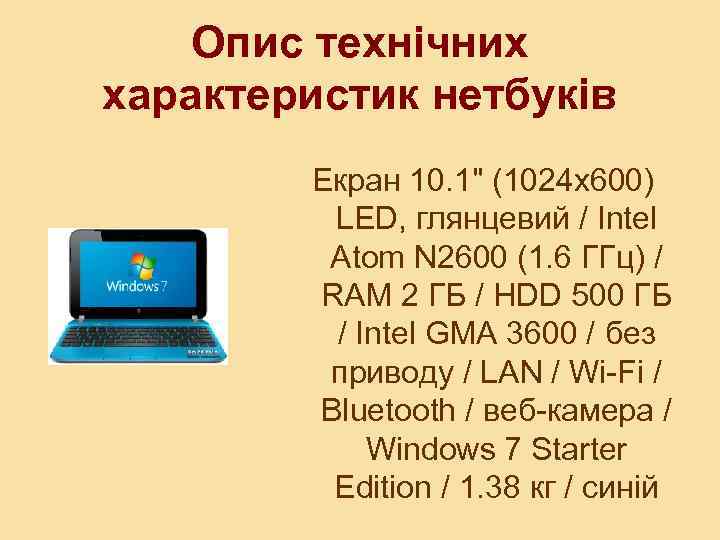

Опис технічних характеристик нетбуків Екран 10. 1" (1024 x 600) LED, глянцевий / Intel Atom N 2600 (1. 6 ГГц) / RAM 2 ГБ / HDD 500 ГБ / Intel GMA 3600 / без приводу / LAN / Wi-Fi / Bluetooth / веб-камера / Windows 7 Starter Edition / 1. 38 кг / синій
