Об’єктно - орієнтована парадигма програмування Уніфікована мова моделювання UML (II)

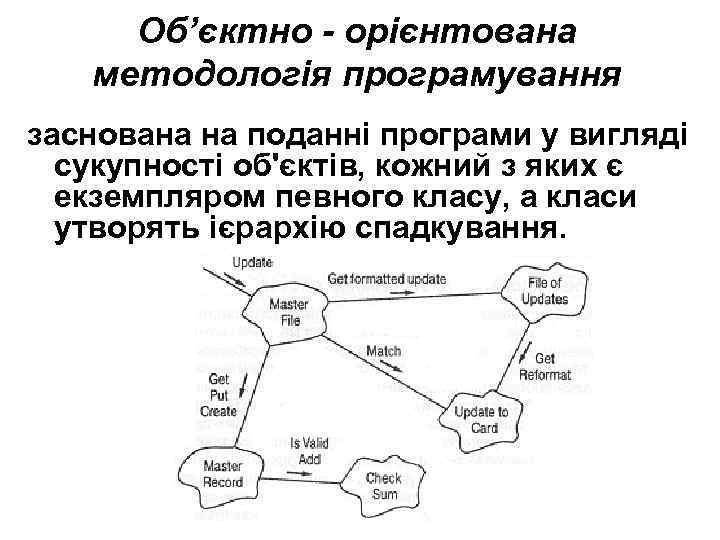

Об’єктно - орієнтована методологія програмування заснована на поданні програми у вигляді сукупності об'єктів, кожний з яких є екземпляром певного класу, а класи утворять ієрархію спадкування.

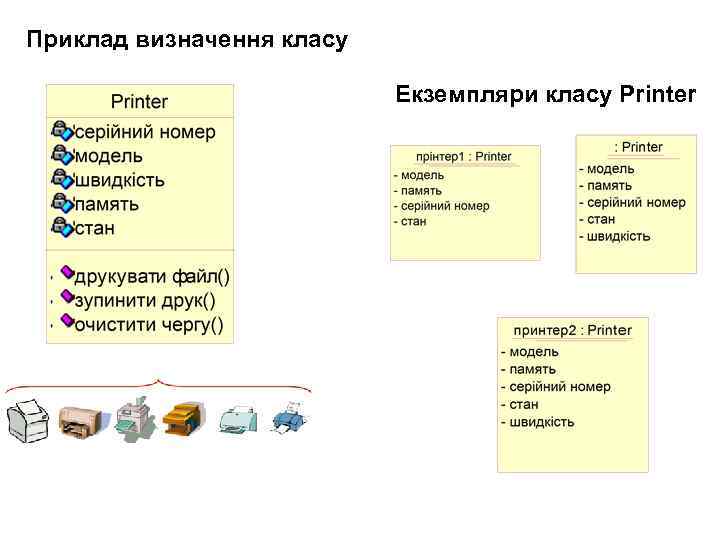

Приклад визначення класу Екземпляри класу Printer
Чотири головних елементи об’єктноорієнтованого стилю (об'єктної моделі) : • абстрагування; • інкапсуляція; • модульність; • ієрархія структура класів ("is-a"), структура об'єктів ("part of").

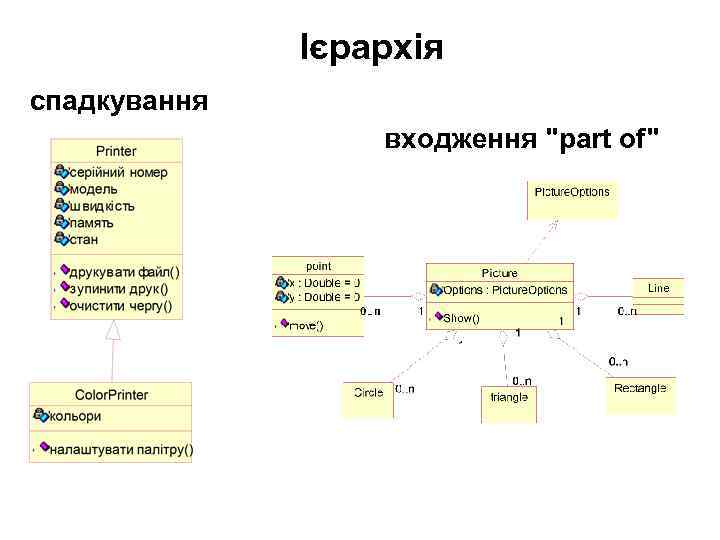

Ієрархія спадкування входження "part of"

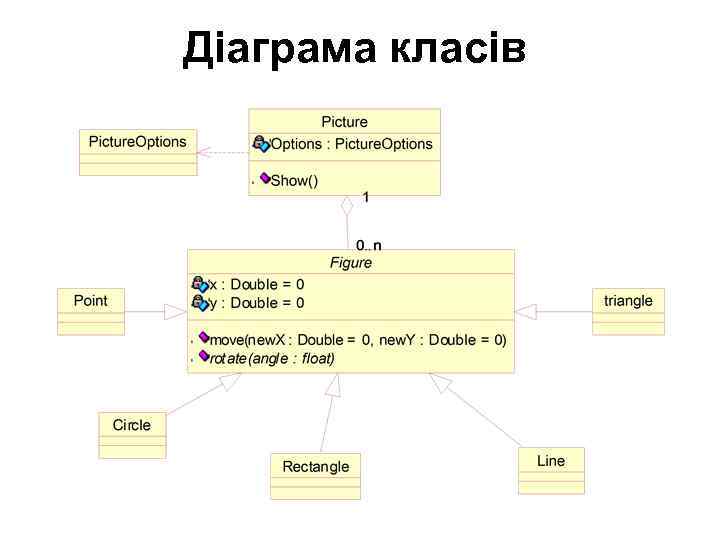

Діаграма класів
Діаграма об’єктів

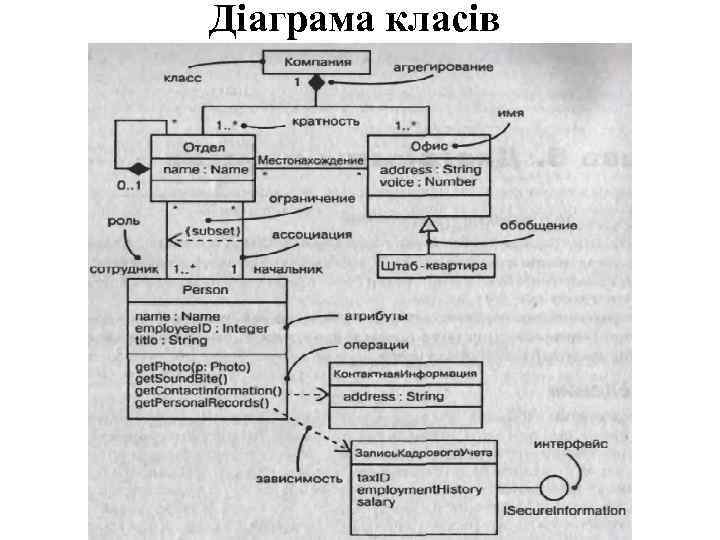

Діаграма класів

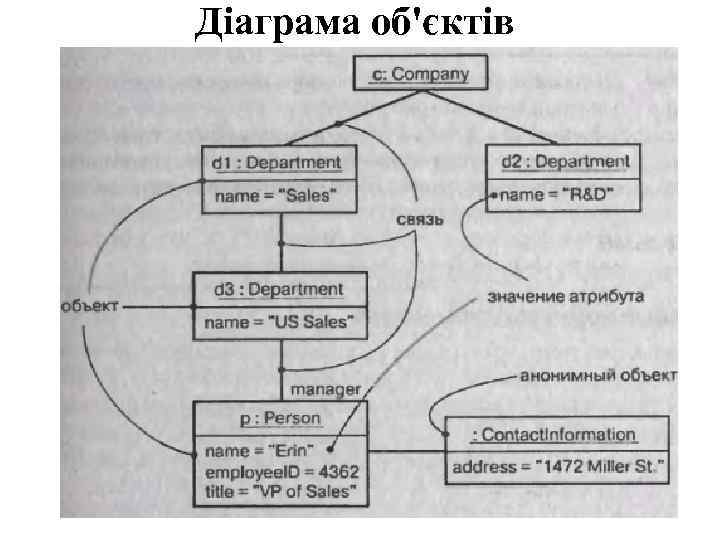

Діаграма об'єктів

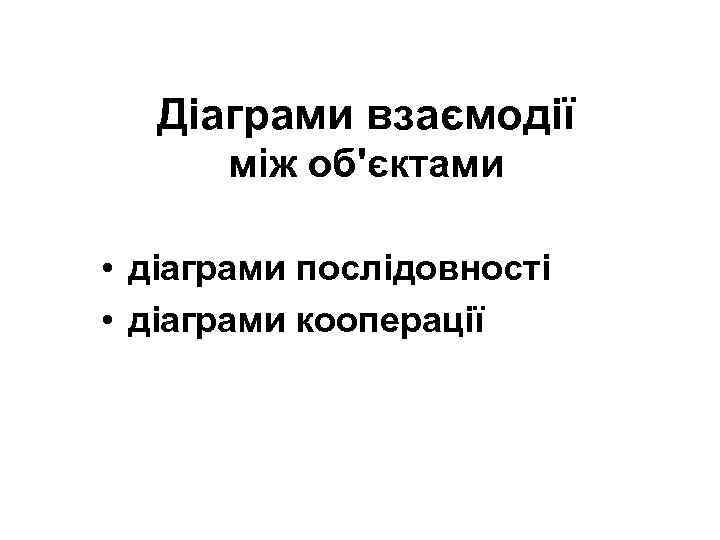

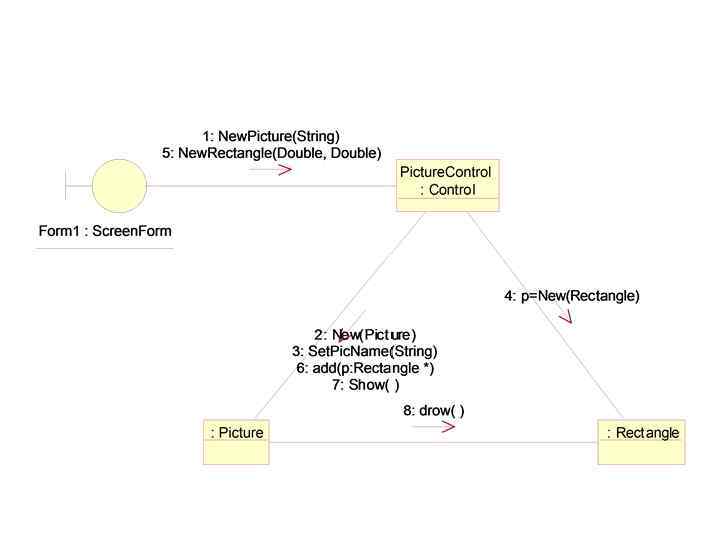

Діаграми взаємодії між об'єктами • діаграми послідовності • діаграми кооперації

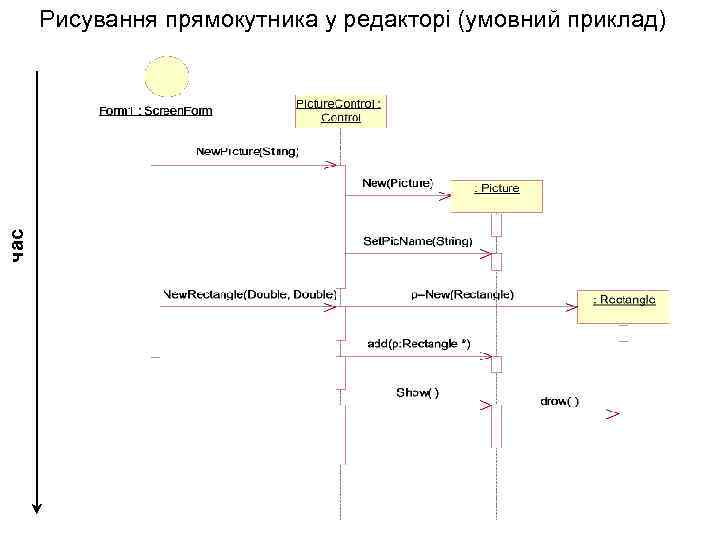

час Рисування прямокутника у редакторі (умовний приклад)

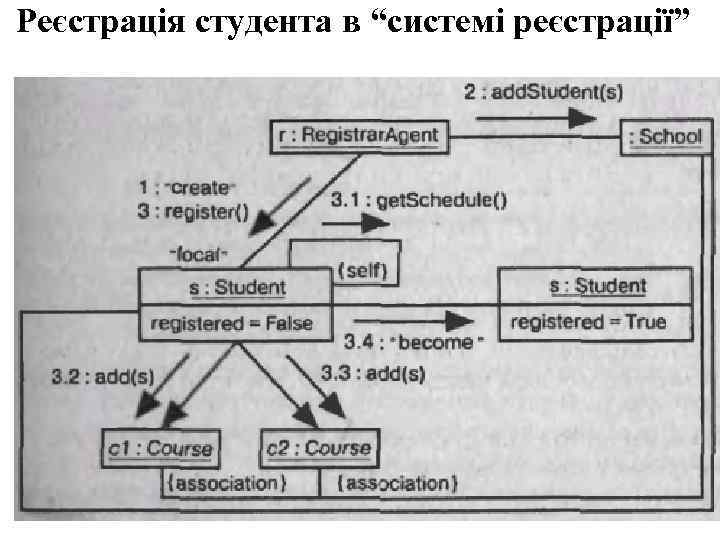

Реєстрація студента в “системі реєстрації”

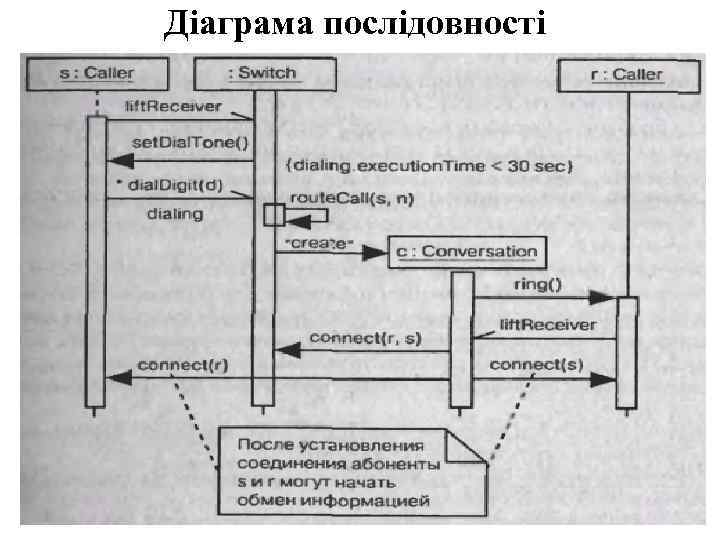

Діаграма послідовності

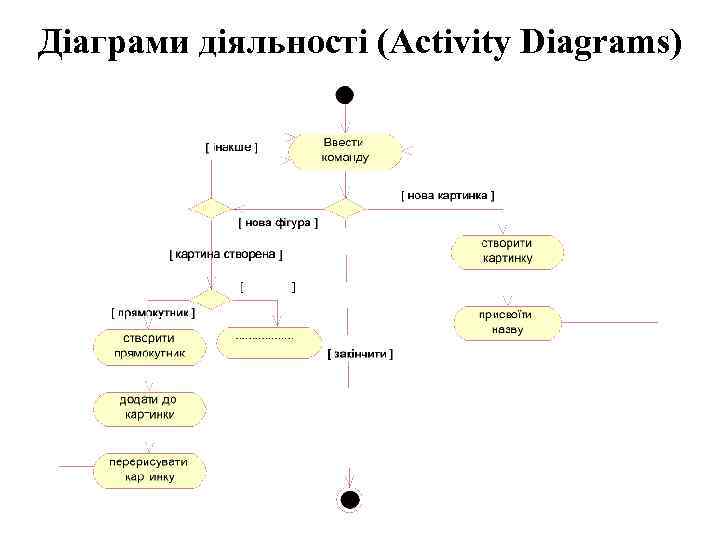

Діаграми діяльності (Activity Diagrams)

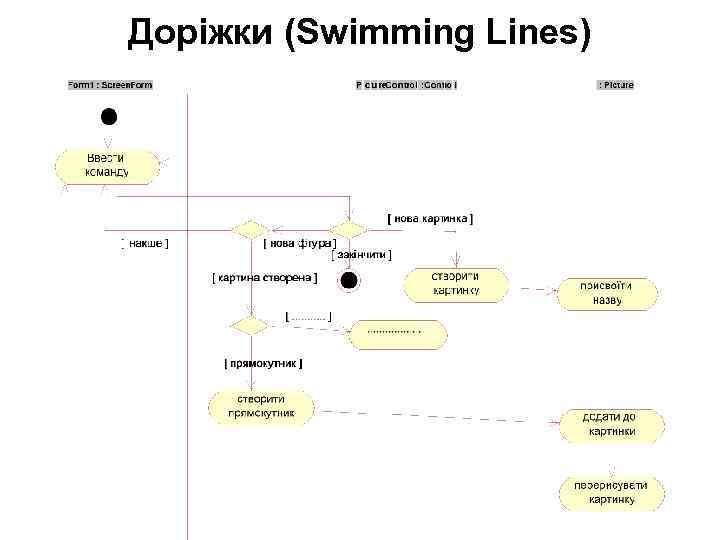

Доріжки (Swimming Lines)

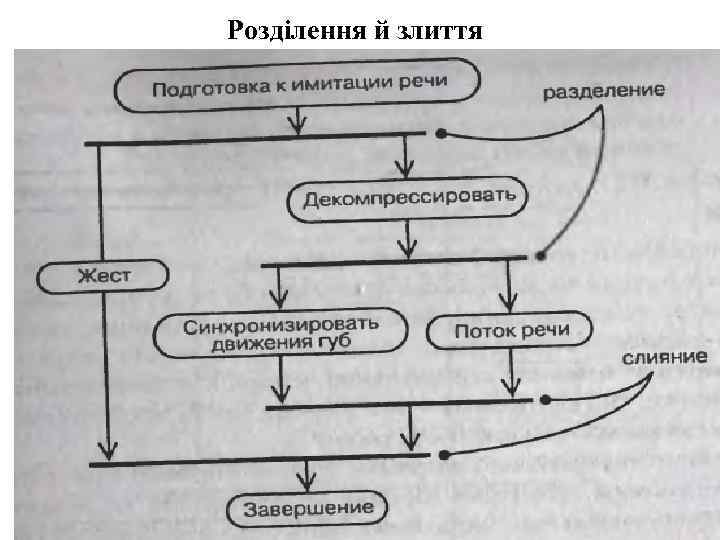

Розділення й злиття
Наступне:
