Об энергоэффективности в теплоснабжении. Практический опыт применения энергосберегающего оборудования. МИРА И ТЕПЛА ВАШЕМУ ДОМУ г. Астана, 26 сентября 2012 г.

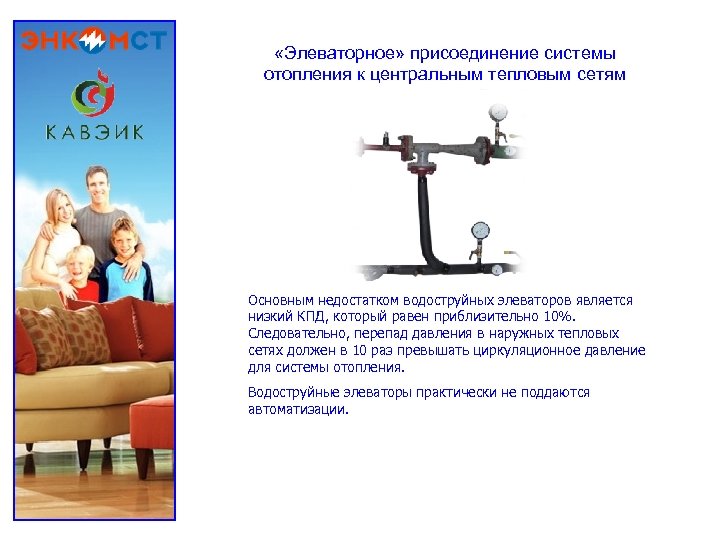

«Элеваторное» присоединение системы отопления к центральным тепловым сетям Основным недостатком водоструйных элеваторов является низкий КПД, который равен приблизительно 10%. Следовательно, перепад давления в наружных тепловых сетях должен в 10 раз превышать циркуляционное давление для системы отопления. Водоструйные элеваторы практически не поддаются автоматизации.

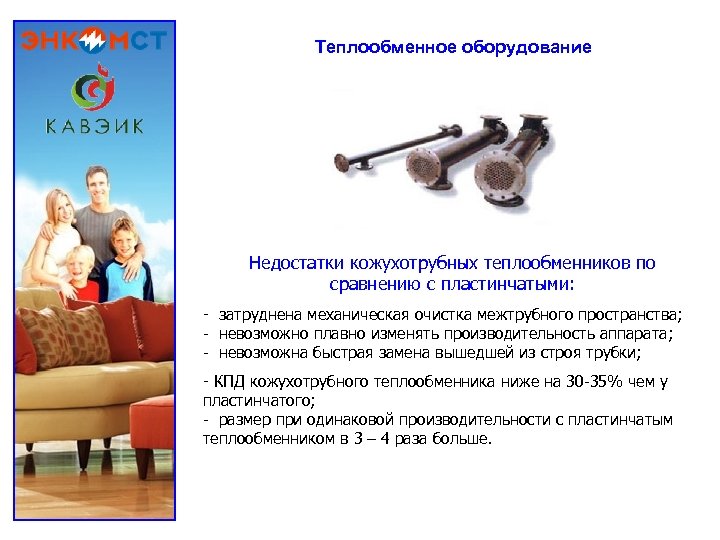

Теплообменное оборудование Недостатки кожухотрубных теплообменников по сравнению с пластинчатыми: - затруднена механическая очистка межтрубного пространства; - невозможно плавно изменять производительность аппарата; - невозможна быстрая замена вышедшей из строя трубки; - КПД кожухотрубного теплообменника ниже на 30 -35% чем у пластинчатого; - размер при одинаковой производительности с пластинчатым теплообменником в 3 – 4 раза больше.

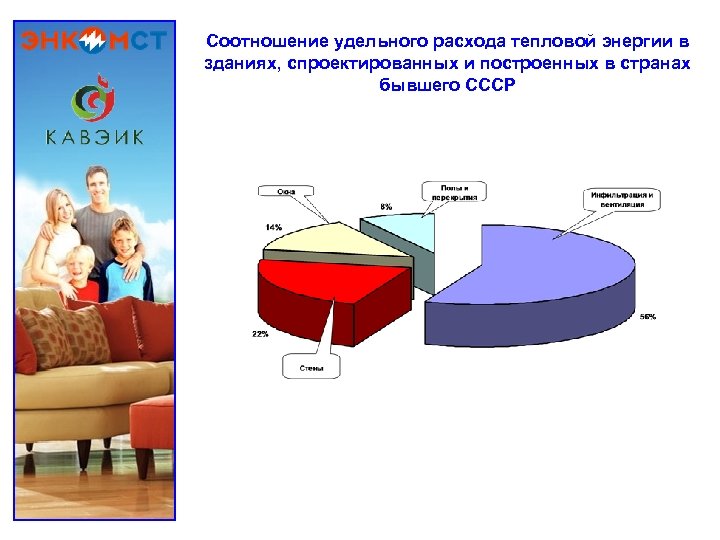

Соотношение удельного расхода тепловой энергии в зданиях, спроектированных и построенных в странах бывшего СССР

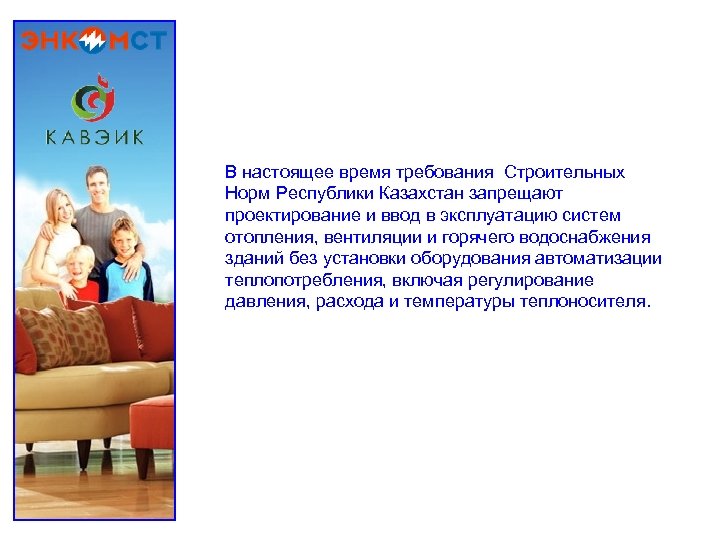

В настоящее время требования Строительных Норм Республики Казахстан запрещают проектирование и ввод в эксплуатацию систем отопления, вентиляции и горячего водоснабжения зданий без установки оборудования автоматизации теплопотребления, включая регулирование давления, расхода и температуры теплоносителя.

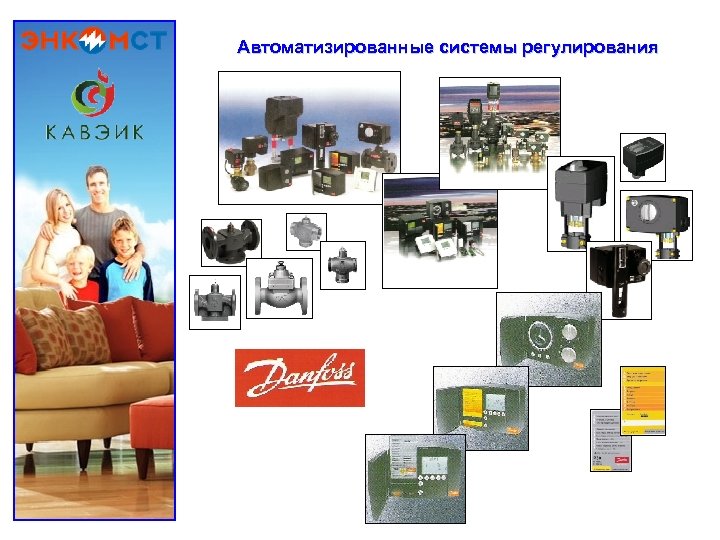

Автоматизированные системы регулирования

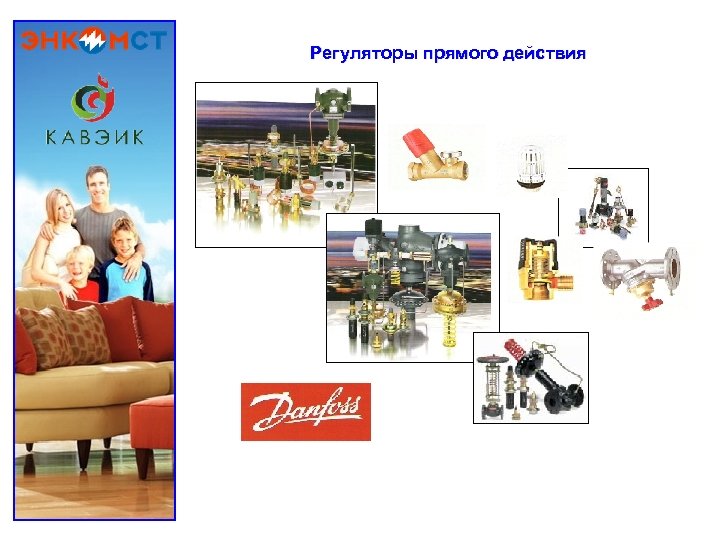

Регуляторы прямого действия

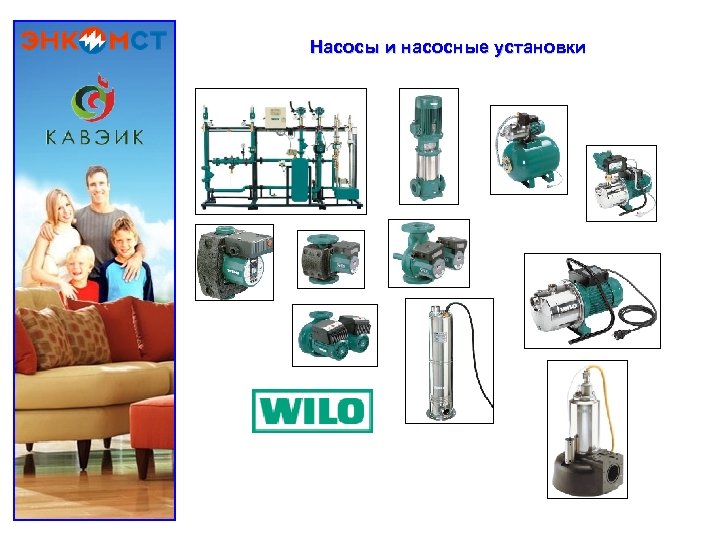

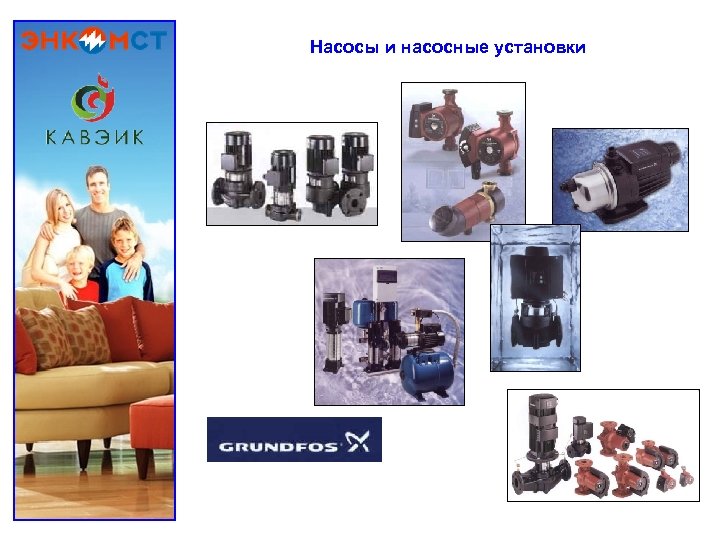

Насосы и насосные установки

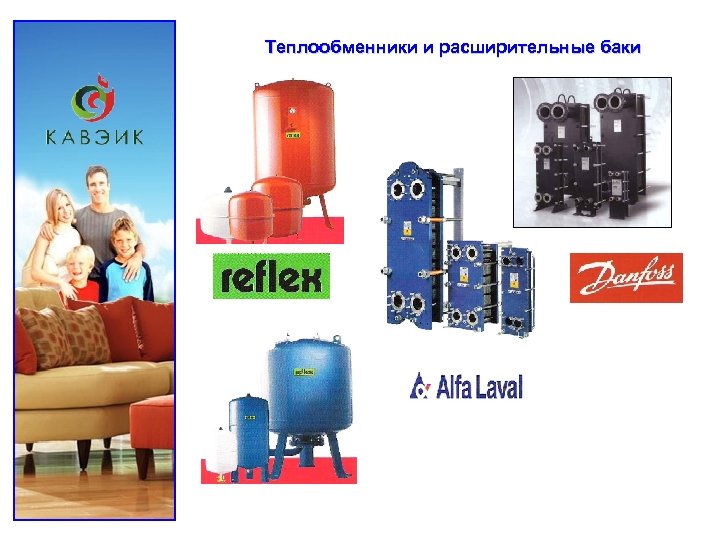

Теплообменники и расширительные баки

Снижение теплопотребления в переходные периоды отопительного сезона и в периоды оттепелей на вводе в систему отопления здания достигает 8 -10%. Теплопоступления от солнечной радиации и теплопоступления от людей и орг. техники повышают температуру в помещениях. Учет этих теплопоступлений снижает теплопотребление на 10 -12%. Перевод системы отопления здания на режим «день-ночь» , «рабочий - не рабочий день» даёт большой эффект теплосбережения. Снижение теплопотребления с применением указанных режимов достигает 12%. Применение малогабаритных пластинчатых теплообменников, за счет их высокого КПД снижает теплопотребление на 15%.

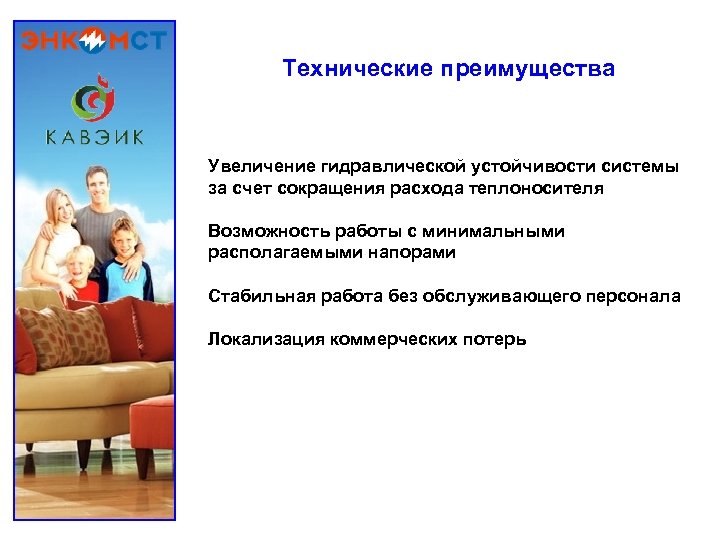

Технические преимущества Увеличение гидравлической устойчивости системы за счет сокращения расхода теплоносителя Возможность работы с минимальными располагаемыми напорами Стабильная работа без обслуживающего персонала Локализация коммерческих потерь

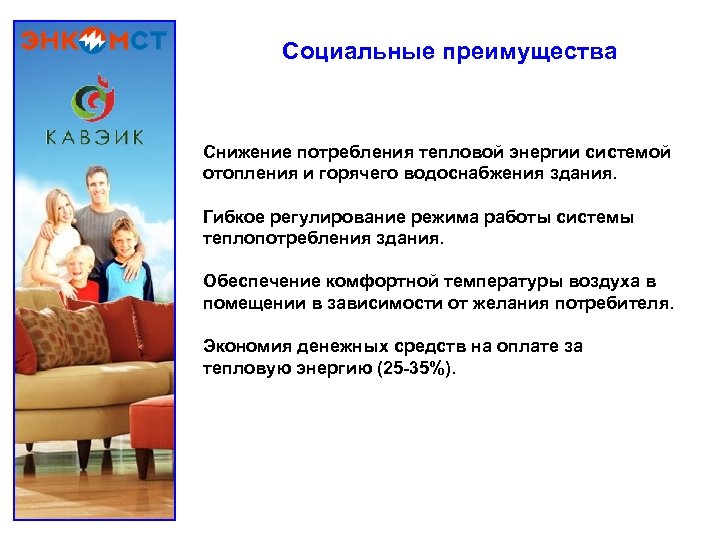

Социальные преимущества Снижение потребления тепловой энергии системой отопления и горячего водоснабжения здания. Гибкое регулирование режима работы системы теплопотребления здания. Обеспечение комфортной температуры воздуха в помещении в зависимости от желания потребителя. Экономия денежных средств на оплате за тепловую энергию (25 -35%).

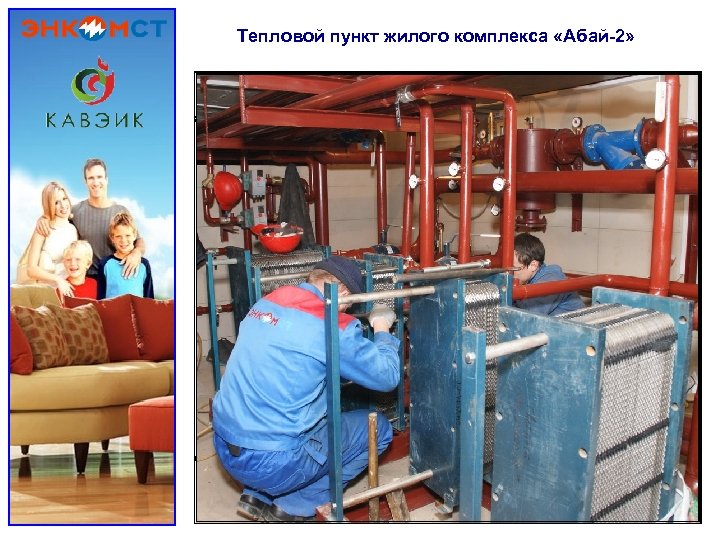

Тепловой пункт жилого комплекса «Абай-2»

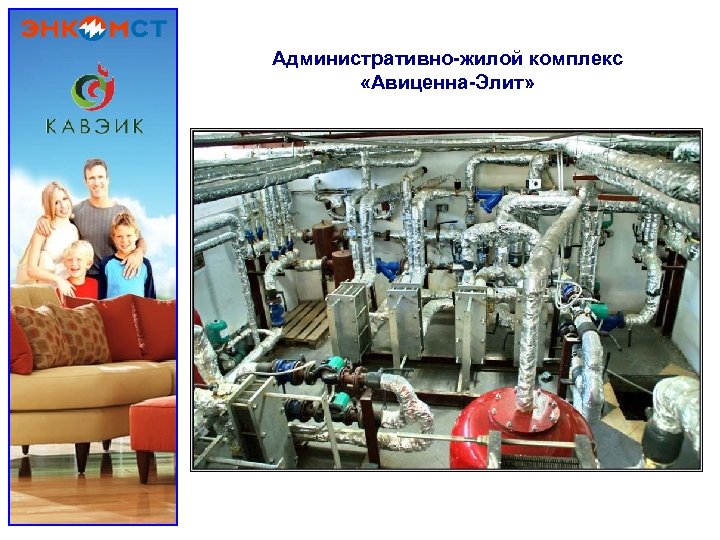

Административно-жилой комплекс «Авиценна-Элит»

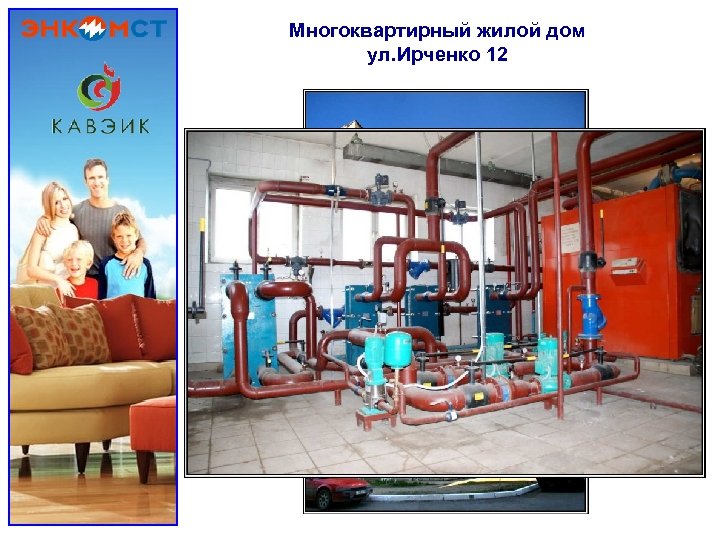

Многоквартирный жилой дом ул. Ирченко 12

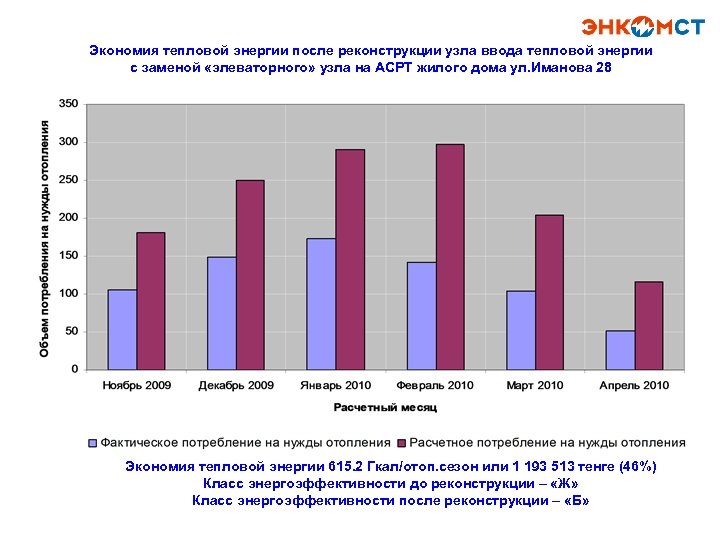

Экономия тепловой энергии после реконструкции узла ввода тепловой энергии с заменой «элеваторного» узла на АСРТ жилого дома ул. Иманова 28 Экономия тепловой энергии 615. 2 Гкал/отоп. сезон или 1 193 513 тенге (46%) Класс энергоэффективности до реконструкции – «Ж» Класс энергоэффективности после реконструкции – «Б»

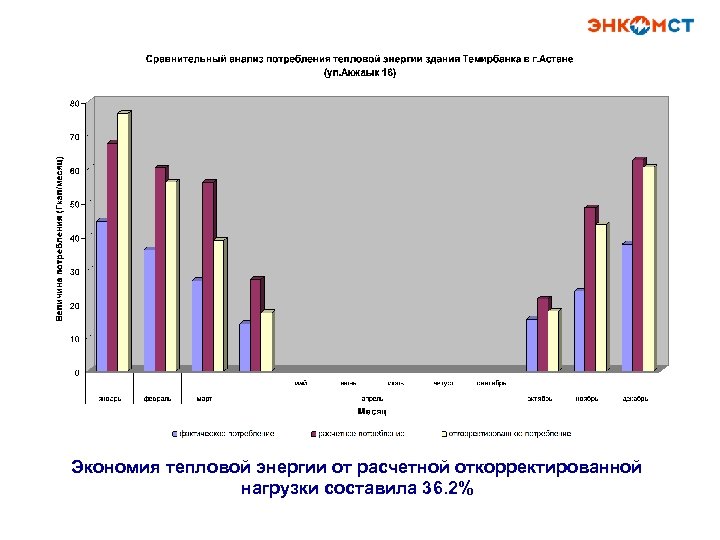

Экономия тепловой энергии от расчетной откорректированной нагрузки составила 36. 2%

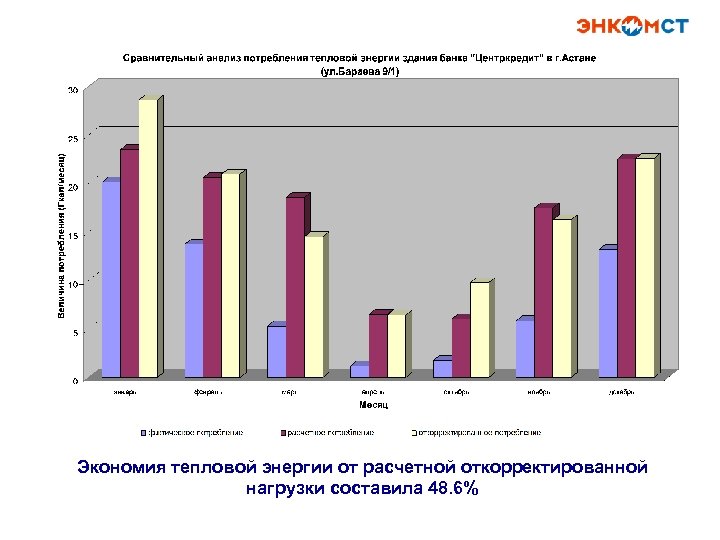

Экономия тепловой энергии от расчетной откорректированной нагрузки составила 48. 6%

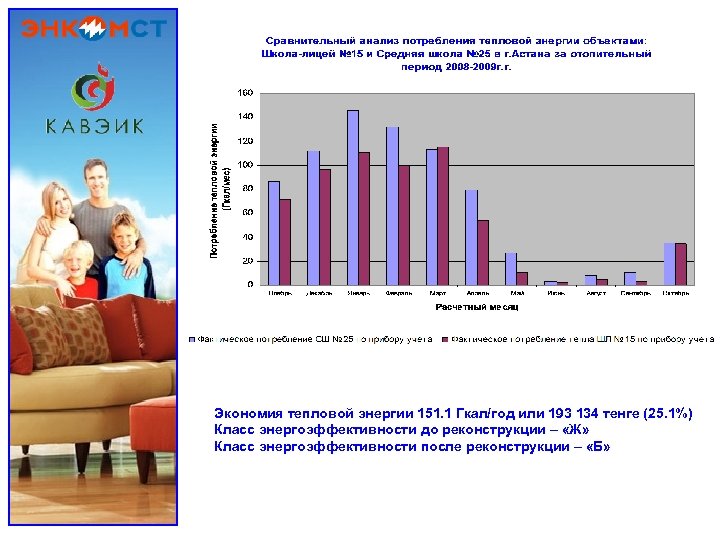

Экономия тепловой энергии 151. 1 Гкал/год или 193 134 тенге (25. 1%) Класс энергоэффективности до реконструкции – «Ж» Класс энергоэффективности после реконструкции – «Б»

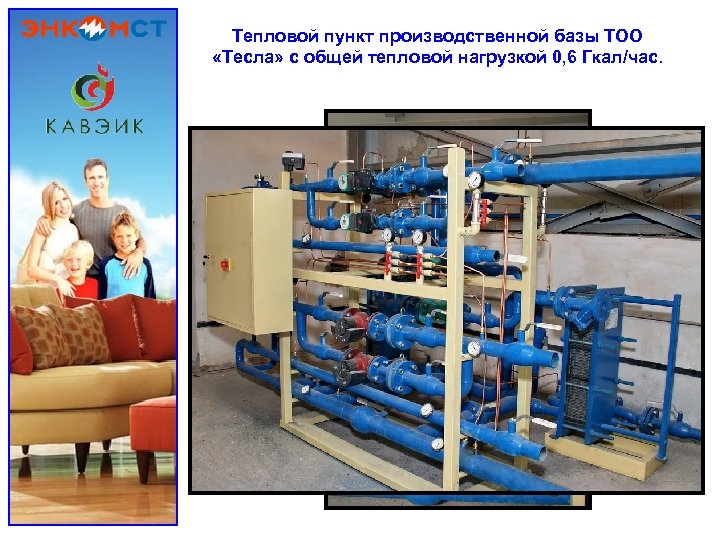

Тепловой пункт производственной базы ТОО «Тесла» с общей тепловой нагрузкой 0, 6 Гкал/час.

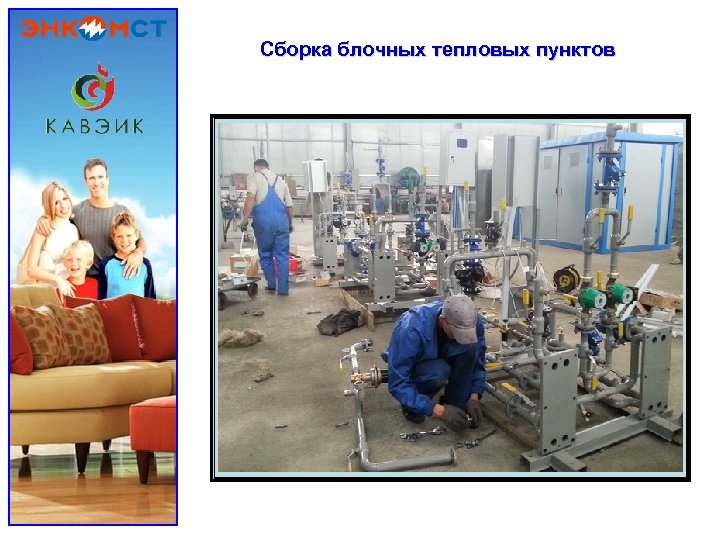

Сборка блочных тепловых пунктов

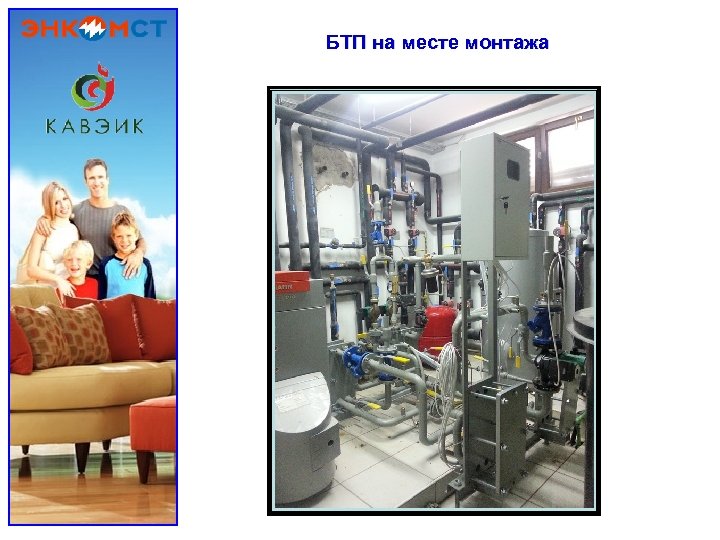

БТП на месте монтажа

Тепловой пункт До реконструкции

Тепловой пункт После реконструкции

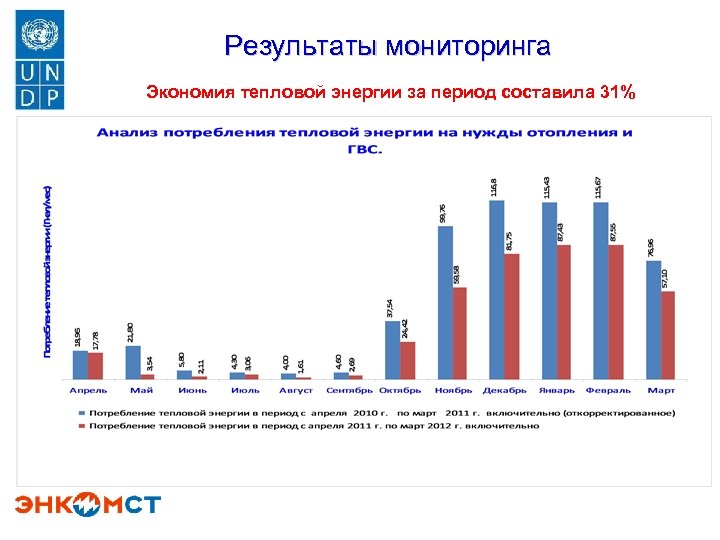

Результаты мониторинга Экономия тепловой энергии за период составила 31%

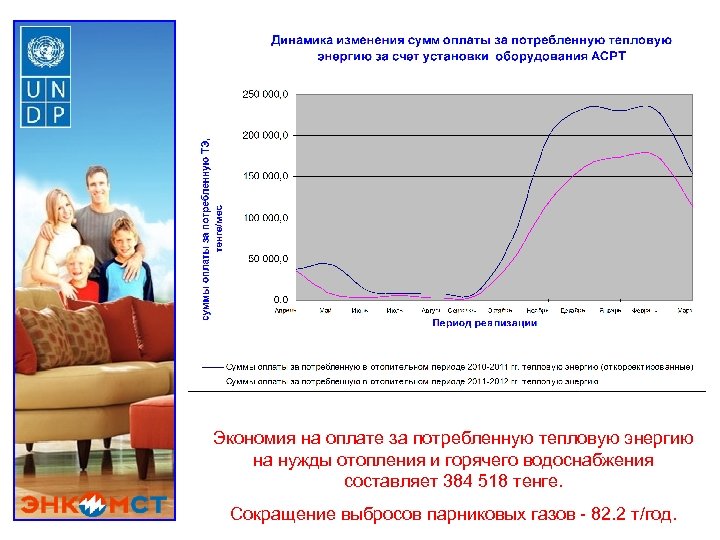

Экономия на оплате за потребленную тепловую энергию на нужды отопления и горячего водоснабжения составляет 384 518 тенге. Сокращение выбросов парниковых газов - 82. 2 т/год.

Что может быть проще ?

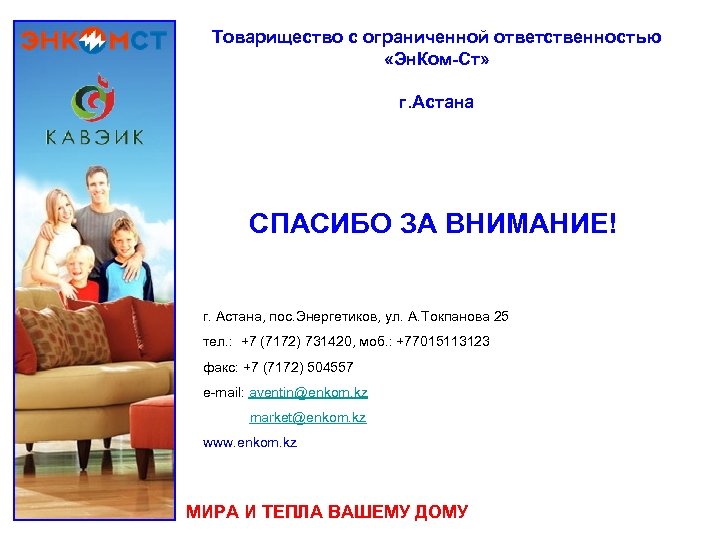

Товарищество с ограниченной ответственностью «Эн. Ком-Ст» г. Астана СПАСИБО ЗА ВНИМАНИЕ! г. Астана, пос. Энергетиков, ул. А. Токпанова 25 тел. : +7 (7172) 731420, моб. : +77015113123 факс: +7 (7172) 504557 е-mail: aventin@enkom. kz market@enkom. kz www. enkom. kz МИРА И ТЕПЛА ВАШЕМУ ДОМУ
