ОАО Всероссийский научно-исследовательский проектноконструкторский и технологический институт релестроения

ОАО «Всероссийский научно-исследовательский, проектноконструкторский и технологический институт релестроения с опытным производством» ОАО «ВНИИР»

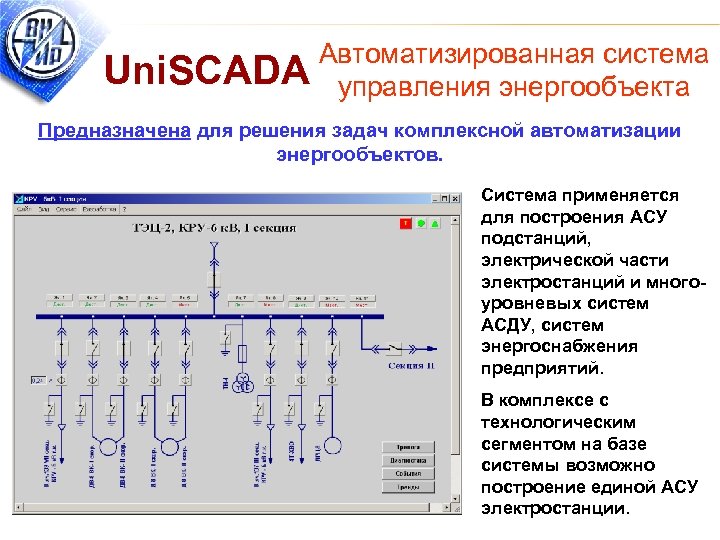

Uni. SCADA Автоматизированная система управления энергообъекта Предназначена для решения задач комплексной автоматизации энергообъектов. Система применяется для построения АСУ подстанций, электрической части электростанций и многоуровневых систем АСДУ, систем энергоснабжения предприятий. В комплексе с технологическим сегментом на базе системы возможно построение единой АСУ электростанции.

Uni. SCADA Автоматизированная система управления энергообъекта Пример системы Система построена по иерархическому принципу. Нижний уровень системы образуют микропроцессорные терминалы релейной защиты и автоматики (РЗА) и устройства сопряжения с объектом (УСО) – контроллеры телемеханики, программируемые логические контроллеры (ПЛК) и т. д. . Верхний уровень системы образуют один или несколько компьютеров (серверов или автоматизированных рабочих мест (АРМ) системы), объединенных локальной сетью.

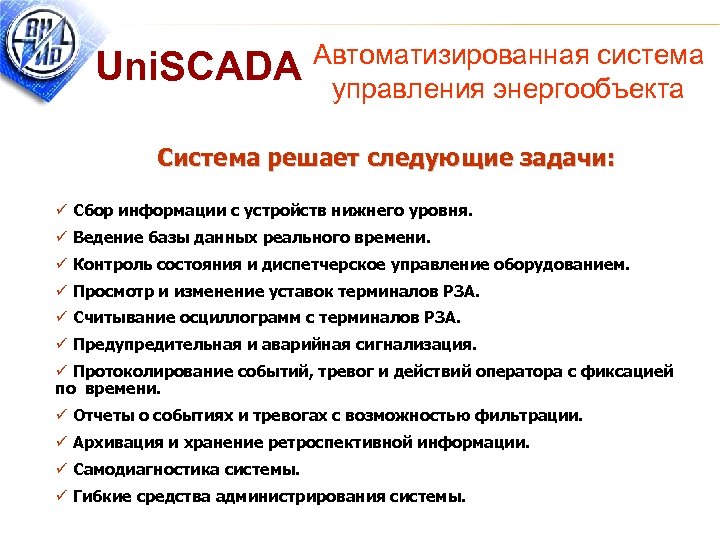

Uni. SCADA Автоматизированная система управления энергообъекта Система решает следующие задачи: ü Сбор информации c устройств нижнего уровня. ü Ведение базы данных реального времени. ü Контроль состояния и диспетчерское управление оборудованием. ü Просмотр и изменение уставок терминалов РЗА. ü Считывание осциллограмм с терминалов РЗА. ü Предупредительная и аварийная сигнализация. ü Протоколирование событий, тревог и действий оператора с фиксацией по времени. ü Отчеты о событиях и тревогах с возможностью фильтрации. ü Архивация и хранение ретроспективной информации. ü Самодиагностика системы. ü Гибкие средства администрирования системы.

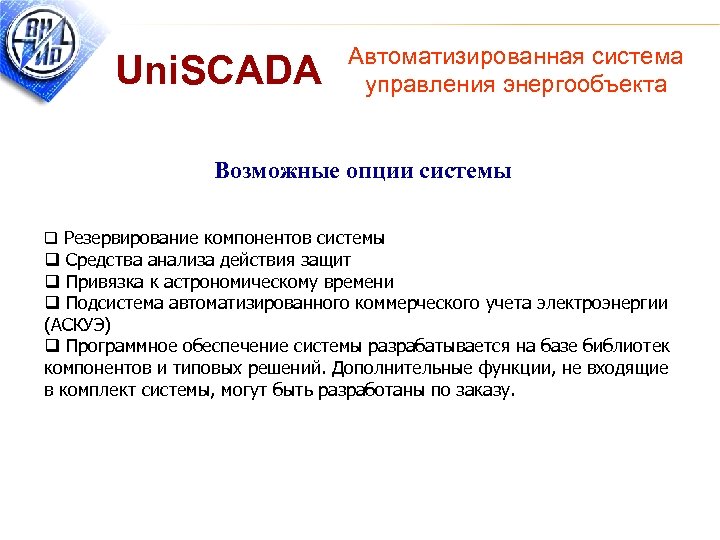

Uni. SCADA Автоматизированная система управления энергообъекта Возможные опции системы q Резервирование компонентов системы q Средства анализа действия защит q Привязка к астрономическому времени q Подсистема автоматизированного коммерческого учета электроэнергии (АСКУЭ) q Программное обеспечение системы разрабатывается на базе библиотек компонентов и типовых решений. Дополнительные функции, не входящие в комплект системы, могут быть разработаны по заказу.

Uni. SCADA Автоматизированная система управления энергообъекта Мнемосхемы (экранные формы) разрабатываются на основе управляющих элементов Active. X из состава библиотеки Uni. AXL. Билиотека Uni. AXL содержит различные типы Active. X элементов: q Ключ ячейки «Местное/Дистанционное» q Коммутационный аппарат (выключатель/разъединитель) q Измерения q Самодиагностика системы и т. д.

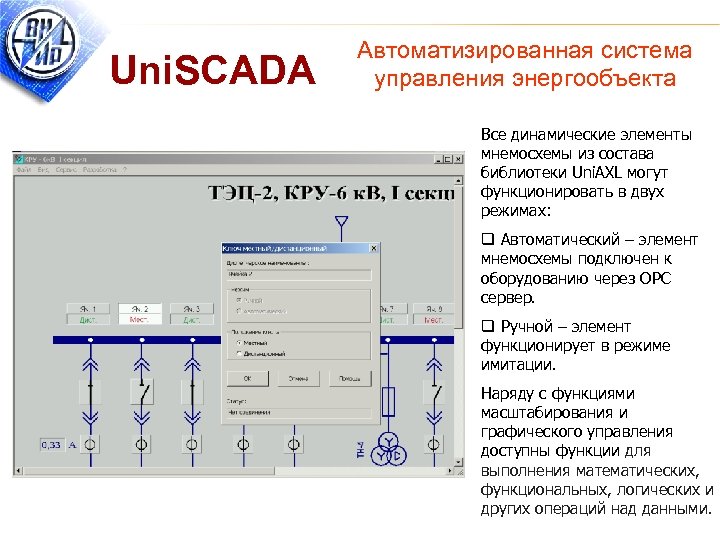

Uni. SCADA Автоматизированная система управления энергообъекта Все динамические элементы мнемосхемы из состава библиотеки Uni. AXL могут функционировать в двух режимах: q Автоматический – элемент мнемосхемы подключен к оборудованию через OPC сервер. q Ручной – элемент функционирует в режиме имитации. Наряду с функциями масштабирования и графического управления доступны функции для выполнения математических, функциональных, логических и других операций над данными.

Uni. SCADA Автоматизированная система управления энергообъекта Динамические элементы самодиагностики из состава библиотеки Uni. AXL позволяют информативно и наглядно отображать текущее состояние оборудования системы.

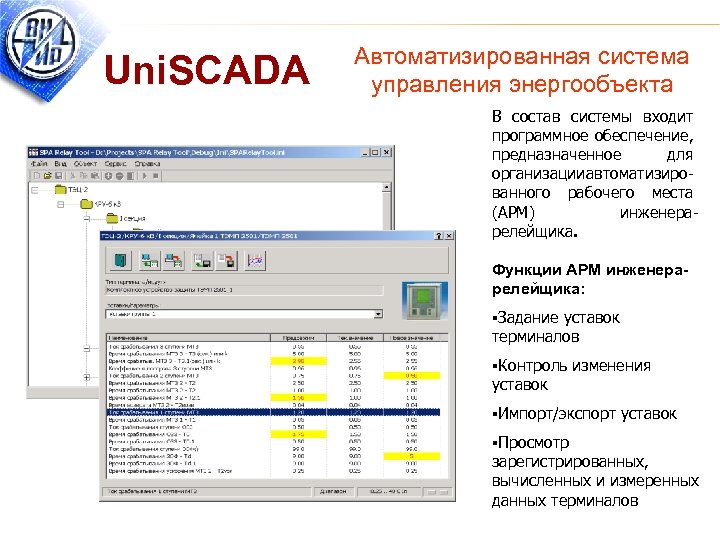

Uni. SCADA Автоматизированная система управления энергообъекта В состав системы входит программное обеспечение, предназначенное для организации автоматизированного рабочего места (АРМ) инженерарелейщика. Функции APМ инженерарелейщика: §Задание уставок терминалов §Контроль изменения уставок §Импорт/экспорт уставок §Просмотр зарегистрированных, вычисленных и измеренных данных терминалов

Uni. SCADA Автоматизированная система управления энергообъекта Функции APМ инженерарелейщика: §Просмотр зарегистрированных, вычисленных и измеренных данных терминалов §Считывание из терминалов осциллограмм анормальных режимов (ручное и автоматическое)

Uni. SCADA Автоматизированная система управления энергообъекта Основные преимущества системы q q q q q Возможность оптимизации финансовых вложений за счет поэтапного развития системы: 1. Инструментарий инженера-релейщика. 2. Полноценная АСУ энергообъекта Гарантированное сопряжение с аппаратными средствами различных производителей на основе встроенной в систему технологии OLE for Process Control (OPC). Наличие в системе широкого спектра протоколов и механизмов обмена информацией обеспечивает обмен данными с внешними системами, в том числе и с системами телемеханики. Ориентация на современные компьютерные стандарты и платформы (Windows NT, DCOM, OPC, Active. X и др. ). Возможность создания новых, а также модификации существующих элементов управления мнемосхемы под требования заказчика Малые сроки внедрения благодаря простоте освоения и использования средств разработки. Простота технического сопровождения (исчерпывающая документация, курсы обучения). Интуитивно – понятный и дружественный пользователю интерфейс. Стоимость системы в 2 -2, 5 раза ниже стоимости, эквивалентных по функциям, систем ведущих мировых производителей.

Мнемосхема энергообъекта. Рабочее окно ДИСПЕТЧЕРА АСУ Uni. SCADA

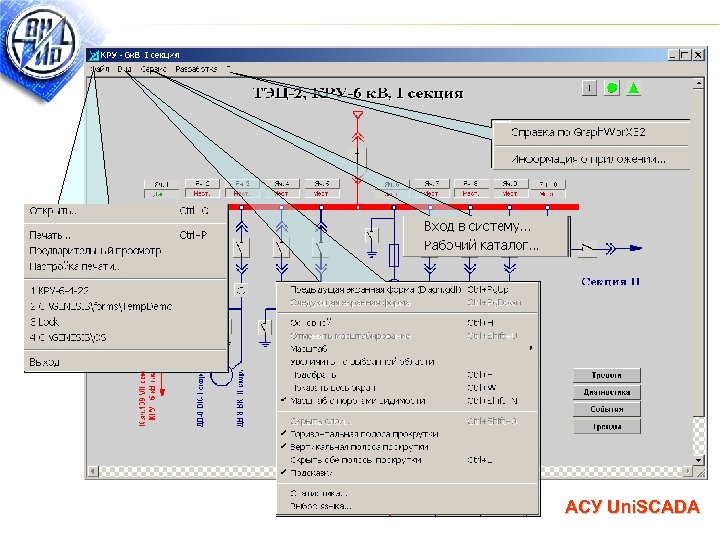

АСУ Uni. SCADA

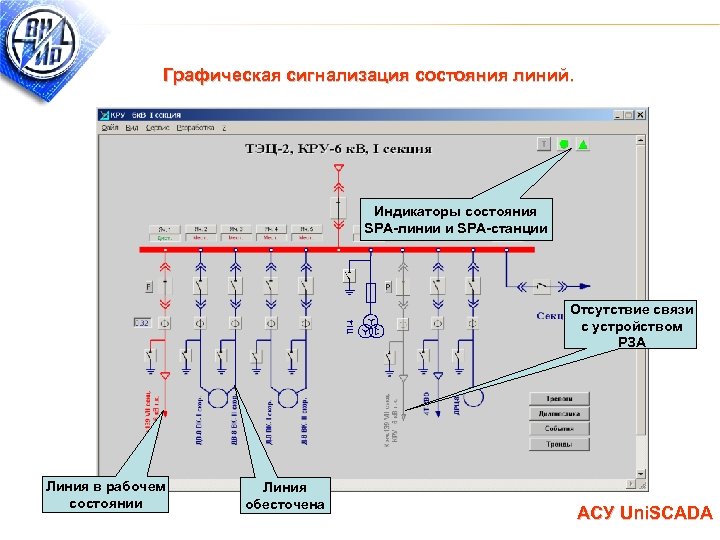

Графическая сигнализация состояния линий. Индикаторы состояния SPA-линии и SPA-станции Отсутствие связи с устройством РЗА Линия в рабочем состоянии Линия обесточена АСУ Uni. SCADA

Контроль состояния линий. Окно диагностики Компоненты SPA-линии и SPA-станции SPA-линия ИСПРАВНА ИСПРАВНЫ SPA- станция ИСПРАВНА Линия в рабочем состоянии АСУ Uni. SCADA

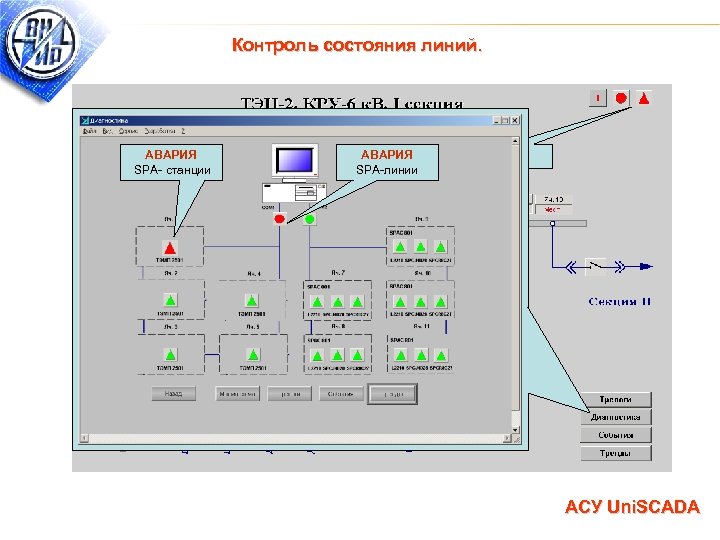

Контроль состояния линий. АВАРИЯ Устройство SPA-линии SPA- станции работает с перебоями АВАРИЯ Линия SPA-станции АВАРИЯ Компоненты SPA-линии и SPA-станции работает с перебоями РАБОТАЮТ С ПЕРЕБОЯМИ Отсутствие связи с устройством РЗА АСУ Uni. SCADA

Квитирование тревог. Журнал событий ТРЕВОГА Журнал тревог Отсутствие связи с устройством РЗА АСУ Uni. SCADA

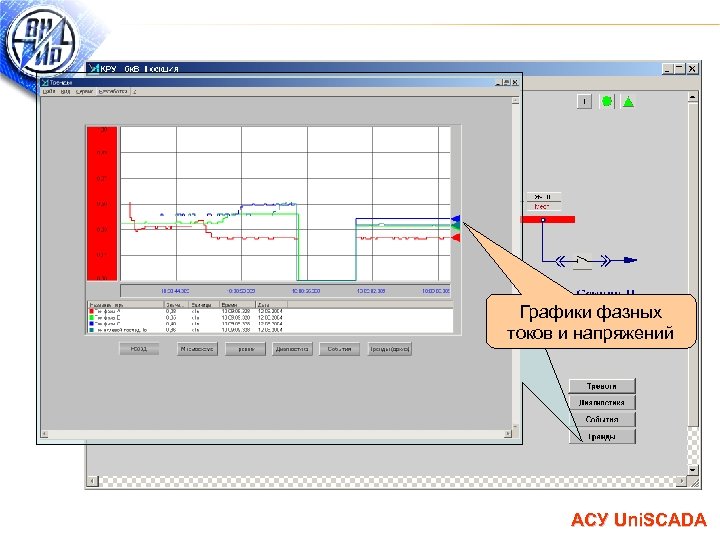

Графики фазных токов и напряжений АСУ Uni. SCADA

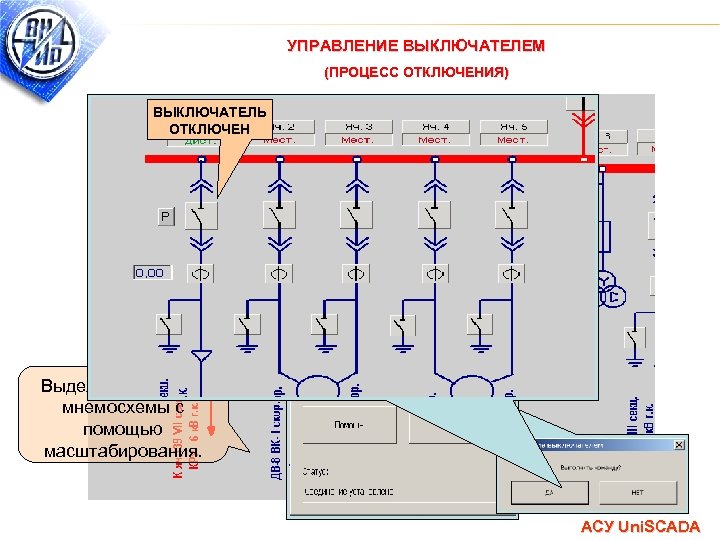

УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЕМ (ПРОЦЕСС ОТКЛЮЧЕНИЯ) ВЫКЛЮЧАТЕЛЬ ВКЛЮЧЕН ОТКЛЮЧЕН Выделение участка мнемосхемы с помощью масштабирования. АСУ Uni. SCADA

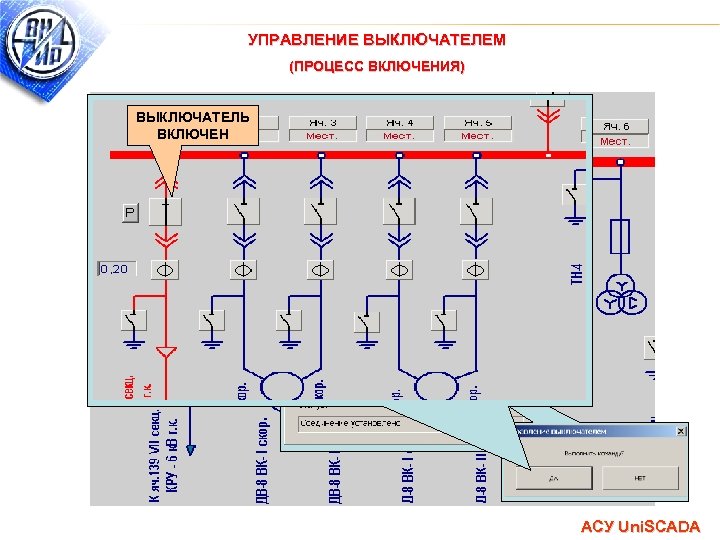

УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЕМ (ПРОЦЕСС ВКЛЮЧЕНИЯ) ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕН ВКЛЮЧЕН АСУ Uni. SCADA

Кнопка вызова окна управления терминалом АСУ Uni. SCADA

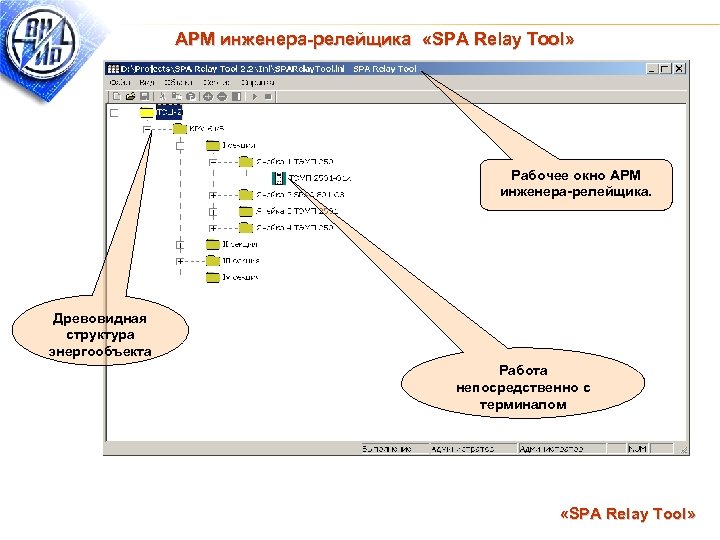

АРМ инженера-релейщика «SPA Relay Tool» Рабочее окно АРМ инженера-релейщика. Древовидная структура энергообъекта Работа непосредственно с терминалом «SPA Relay Tool»

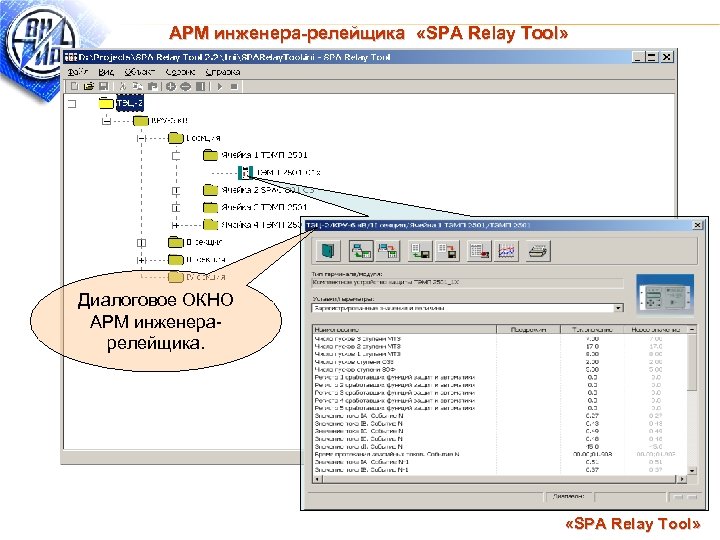

АРМ инженера-релейщика «SPA Relay Tool» Диалоговое ОКНО АРМ инженера- релейщика. «SPA Relay Tool»

АРМ инженера-релейщика «SPA Relay Tool» Печать уставок. Работа с аварийным регистром. Считывание группы уставок. Работа с журналом событий. Записать измененных уставок. Экспорт (запись) уставок на носитель. Импорт (запись) уставок с носителя. «SPA Relay Tool»

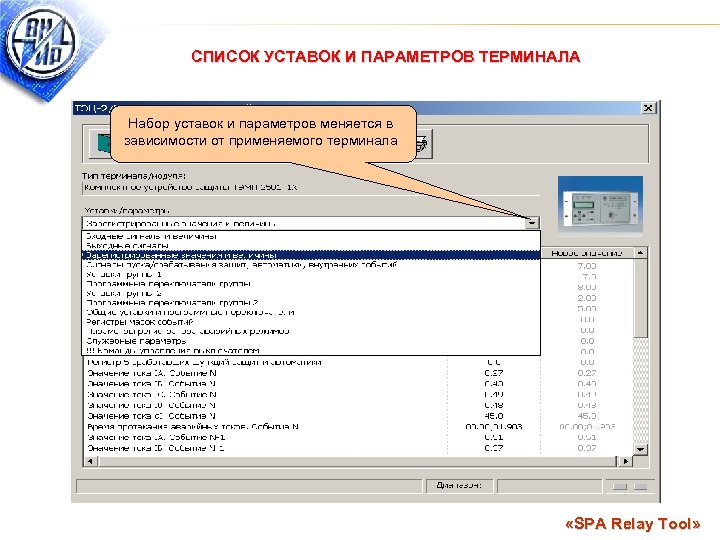

СПИСОК УСТАВОК И ПАРАМЕТРОВ ТЕРМИНАЛА Набор уставок и параметров меняется в зависимости от применяемого терминала «SPA Relay Tool»

ИЗМЕНЕНИЕ УСТАВОК ТЕРМИНАЛА 1. ИЗ СПИКА ВЫБИРАЕМ НЕОБХОДИМУЮ ГРУППУ УСТАВОК 2. СЧИТЫВАЕНИЕ ГРУППЫ УСТАВОК ВВОД НОВОГО ЗАПИСЬ ИЗМЕНЕННОГО ЗАНЧЕНИЯ ЗНАЧЕНИЯ УСТАВКИ «SPA Relay Tool»

ИЗМЕНЕНИЕ УСТАВОК ТЕРМИНАЛА СИГНАЛИЗАЦИЯ СИСТЕМЫ ОБ ИЗМЕНЕНИИ УСТАВКИ НЕПОСРЕДСТВЕННО С ТЕРМИНАЛА «SPA Relay Tool»

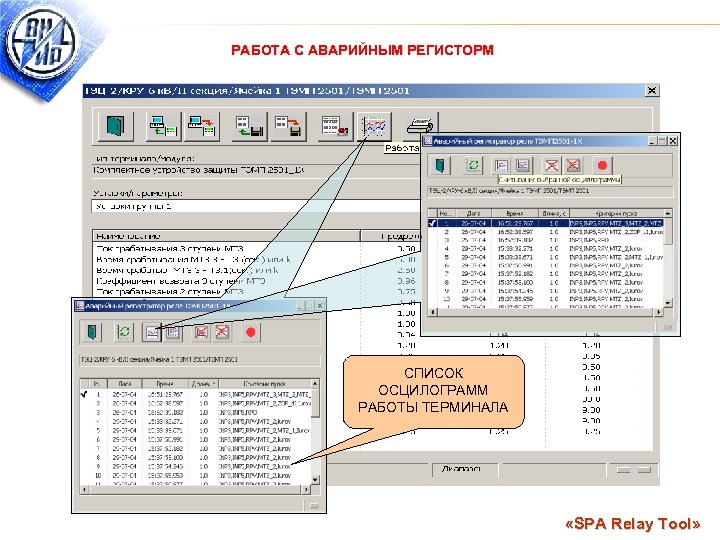

РАБОТА С АВАРИЙНЫМ РЕГИСТОРМ СПИСОК ОСЦИЛОГРАММ РАБОТЫ ТЕРМИНАЛА «SPA Relay Tool»

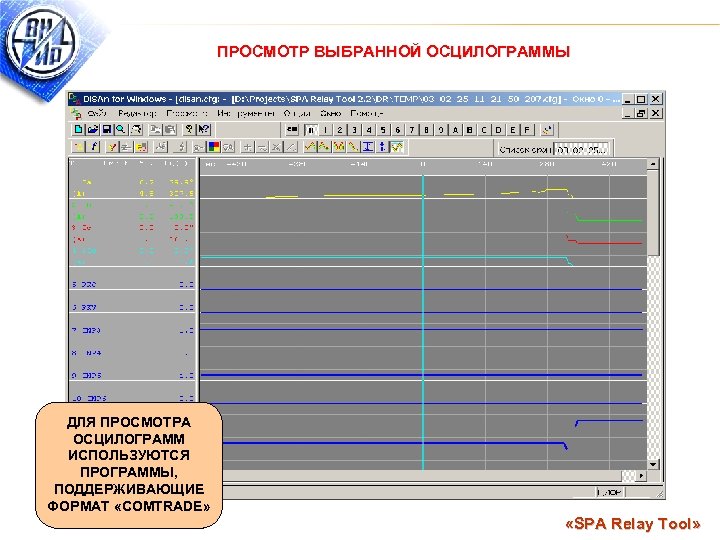

ПРОСМОТР ВЫБРАННОЙ ОСЦИЛОГРАММЫ ДЛЯ ПРОСМОТРА ОСЦИЛОГРАММ ИСПОЛЬЗУЮТСЯ ПРОГРАММЫ, ПОДДЕРЖИВАЮЩИЕ ФОРМАТ «COMTRADE» «SPA Relay Tool»

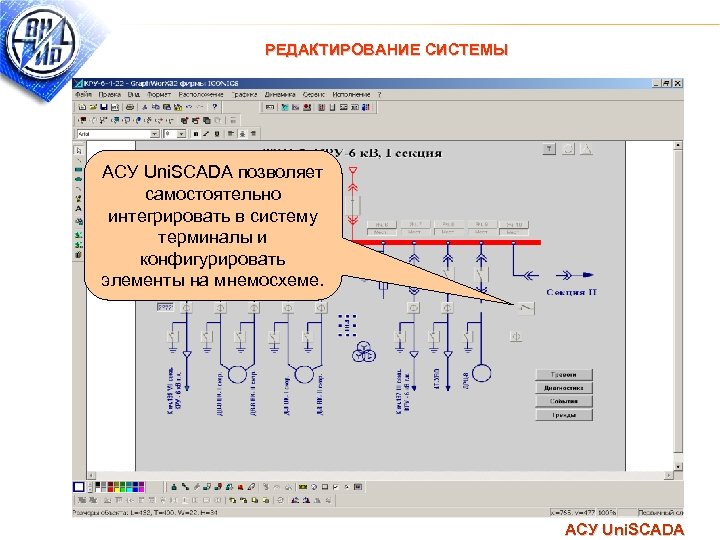

РЕДАКТИРОВАНИЕ СИСТЕМЫ АСУ Uni. SCADA позволяет самостоятельно интегрировать в систему терминалы и конфигурировать элементы на мнемосхеме. АСУ Uni. SCADA
