ОАО ВО ЭЛЕКТРОАППАРАТ Высоковольтное элегазовое оборудование последнего поколения

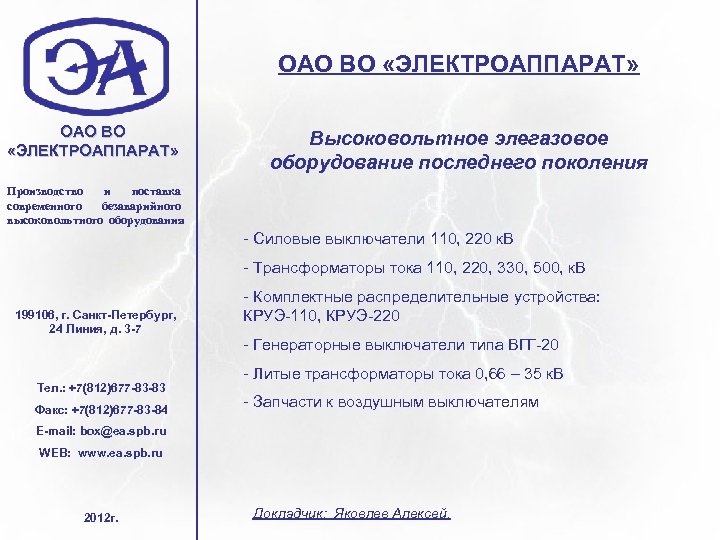

ОАО ВО «ЭЛЕКТРОАППАРАТ» Высоковольтное элегазовое оборудование последнего поколения Производство и поставка современного безаварийного высоковольтного оборудования - Силовые выключатели 110, 220 к. В - Трансформаторы тока 110, 220, 330, 500, к. В 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 - Комплектные распределительные устройства: КРУЭ-110, КРУЭ-220 - Генераторные выключатели типа ВГГ-20 - Литые трансформаторы тока 0, 66 – 35 к. В - Запчасти к воздушным выключателям E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. Докладчик: Яковлев Алексей.

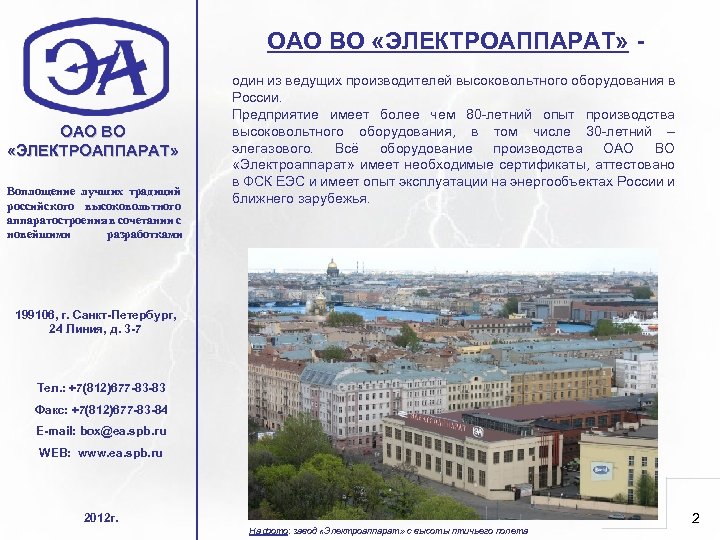

ОАО ВО «ЭЛЕКТРОАППАРАТ» - ОАО ВО «ЭЛЕКТРОАППАРАТ» Воплощение лучших традиций российского высоковольтного аппаратостроения в сочетании с новейшими разработками один из ведущих производителей высоковольтного оборудования в России. Предприятие имеет более чем 80 -летний опыт производства высоковольтного оборудования, в том числе 30 -летний – элегазового. Всё оборудование производства ОАО ВО «Электроаппарат» имеет необходимые сертификаты, аттестовано в ФСК ЕЭС и имеет опыт эксплуатации на энергообъектах России и ближнего зарубежья. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: завод «Электроаппарат» с высоты птичьего полета 2

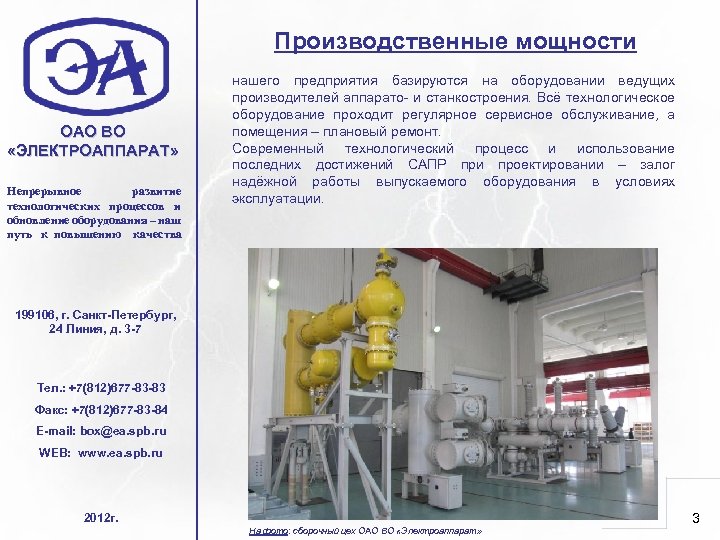

Производственные мощности ОАО ВО «ЭЛЕКТРОАППАРАТ» Непрерывное развитие технологических процессов и обновление оборудования – наш путь к повышению качества нашего предприятия базируются на оборудовании ведущих производителей аппарато- и станкостроения. Всё технологическое оборудование проходит регулярное сервисное обслуживание, а помещения – плановый ремонт. Современный технологический процесс и использование последних достижений САПР при проектировании – залог надёжной работы выпускаемого оборудования в условиях эксплуатации. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: сборочный цех ОАО ВО «Электроаппарат» 3

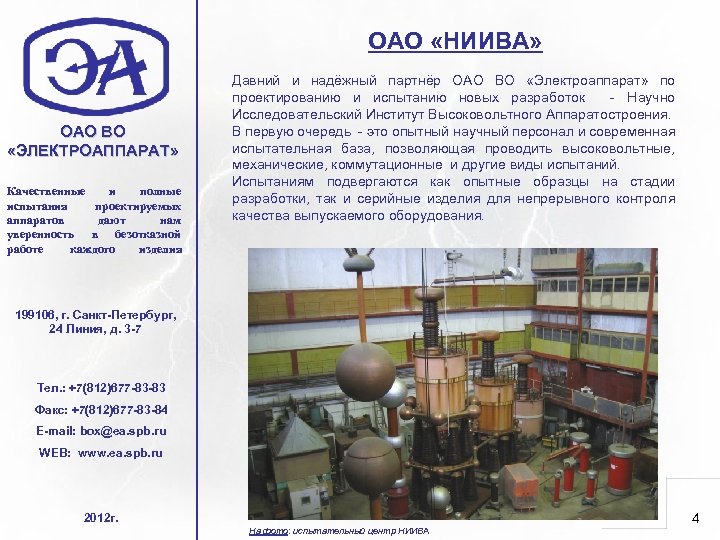

ОАО «НИИВА» ОАО ВО «ЭЛЕКТРОАППАРАТ» Качественные и полные испытания проектируемых аппаратов дают нам уверенность в безотказной работе каждого изделия Давний и надёжный партнёр ОАО ВО «Электроаппарат» по проектированию и испытанию новых разработок - Научно Исследовательский Институт Высоковольтного Аппаратостроения. В первую очередь - это опытный научный персонал и современная испытательная база, позволяющая проводить высоковольтные, механические, коммутационные и другие виды испытаний. Испытаниям подвергаются как опытные образцы на стадии разработки, так и серийные изделия для непрерывного контроля качества выпускаемого оборудования. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: испытательный центр НИИВА 4

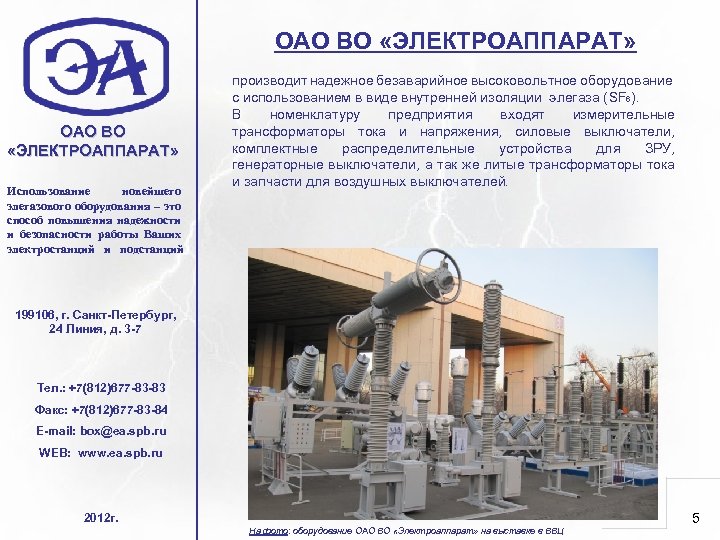

ОАО ВО «ЭЛЕКТРОАППАРАТ» Использование новейшего элегазового оборудования – это способ повышения надежности и безопасности работы Ваших электростанций и подстанций производит надежное безаварийное высоковольтное оборудование с использованием в виде внутренней изоляции элегаза (SF 6). В номенклатуру предприятия входят измерительные трансформаторы тока и напряжения, силовые выключатели, комплектные распределительные устройства для ЗРУ, генераторные выключатели, а так же литые трансформаторы тока и запчасти для воздушных выключателей. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: оборудование ОАО ВО «Электроаппарат» на выставке в ВВЦ 5

Трансформаторы тока ТГФМ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы тока серии ТГФМ на 110, 220, 330 и 500 к. В – надёжные мало обслуживаемые аппараты для передачи измерительной информации приборам измерения и защиты Трансформаторы тока элегазовые типа ТГФМ-110: взрыво- и пожаробезопасные измерительные трансформаторы тока, характеризующиеся высокими параметрами токов термической и электродинамической стойкости, обеспечивают классы точности измерительных обмоток до 0, 2 S и защитных - до 5 Р, изготавливаются как в двухвитковом, так и в многовитковом исполнении (для токов менее 300 А). Трансформаторы тока снабжены сигнализатором плотности с температурной компенсацией и контактами для аварийной и предупредительной сигнализации о снижении давления элегаза. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: трансформаторы тока ТГФМ-110 на ПС ОАО «РЖД» 6

Трансформаторы тока ТГФМ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы тока серии ТГФМ на 110, 220, 330 и 500 к. В – надёжные мало обслуживаемые аппараты для передачи измерительной информации приборам измерения и защиты 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: трансформатор тока ТГФМ-110 в четырехвитковом исполнении 7

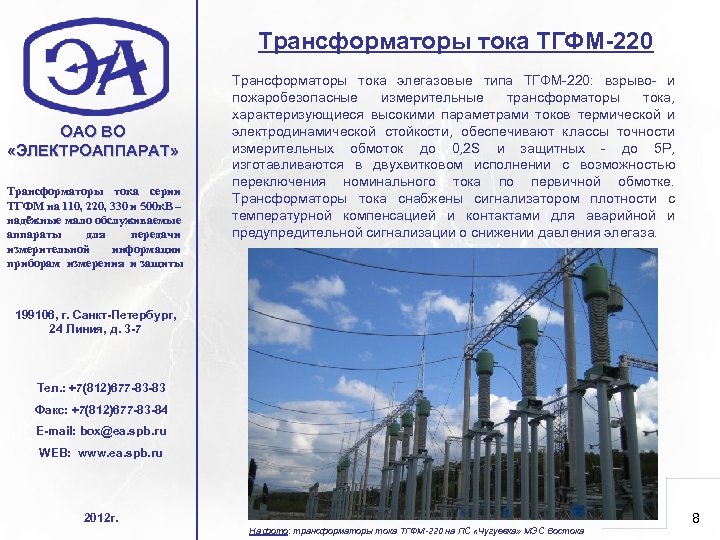

Трансформаторы тока ТГФМ-220 ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы тока серии ТГФМ на 110, 220, 330 и 500 к. В – надёжные мало обслуживаемые аппараты для передачи измерительной информации приборам измерения и защиты Трансформаторы тока элегазовые типа ТГФМ-220: взрыво- и пожаробезопасные измерительные трансформаторы тока, характеризующиеся высокими параметрами токов термической и электродинамической стойкости, обеспечивают классы точности измерительных обмоток до 0, 2 S и защитных - до 5 Р, изготавливаются в двухвитковом исполнении с возможностью переключения номинального тока по первичной обмотке. Трансформаторы тока снабжены сигнализатором плотности с температурной компенсацией и контактами для аварийной и предупредительной сигнализации о снижении давления элегаза. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: трансформаторы тока ТГФМ-220 на ПС «Чугуевка» МЭС Востока 8

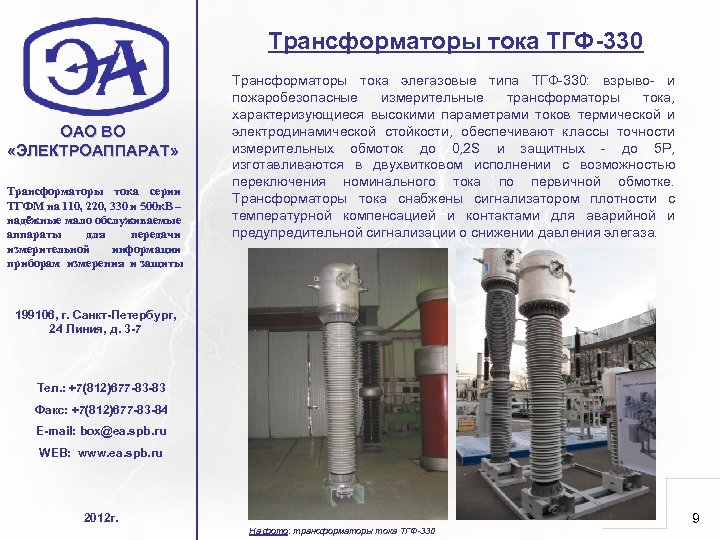

Трансформаторы тока ТГФ-330 ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы тока серии ТГФМ на 110, 220, 330 и 500 к. В – надёжные мало обслуживаемые аппараты для передачи измерительной информации приборам измерения и защиты Трансформаторы тока элегазовые типа ТГФ-330: взрыво- и пожаробезопасные измерительные трансформаторы тока, характеризующиеся высокими параметрами токов термической и электродинамической стойкости, обеспечивают классы точности измерительных обмоток до 0, 2 S и защитных - до 5 Р, изготавливаются в двухвитковом исполнении с возможностью переключения номинального тока по первичной обмотке. Трансформаторы тока снабжены сигнализатором плотности с температурной компенсацией и контактами для аварийной и предупредительной сигнализации о снижении давления элегаза. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: трансформаторы тока ТГФ-330 9

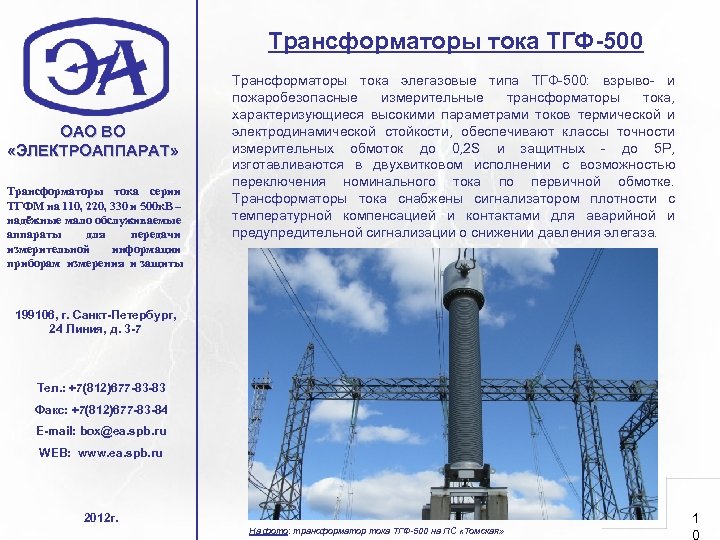

Трансформаторы тока ТГФ-500 ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы тока серии ТГФМ на 110, 220, 330 и 500 к. В – надёжные мало обслуживаемые аппараты для передачи измерительной информации приборам измерения и защиты Трансформаторы тока элегазовые типа ТГФ-500: взрыво- и пожаробезопасные измерительные трансформаторы тока, характеризующиеся высокими параметрами токов термической и электродинамической стойкости, обеспечивают классы точности измерительных обмоток до 0, 2 S и защитных - до 5 Р, изготавливаются в двухвитковом исполнении с возможностью переключения номинального тока по первичной обмотке. Трансформаторы тока снабжены сигнализатором плотности с температурной компенсацией и контактами для аварийной и предупредительной сигнализации о снижении давления элегаза. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: трансформатор тока ТГФ-500 на ПС «Томская» 1

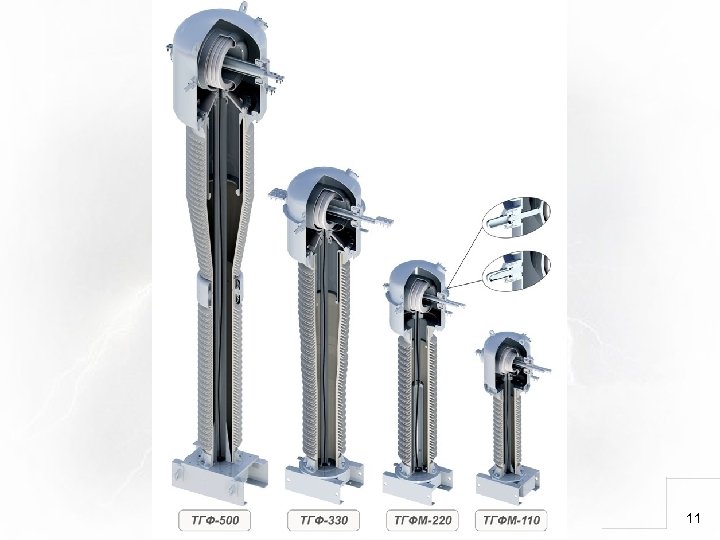

11

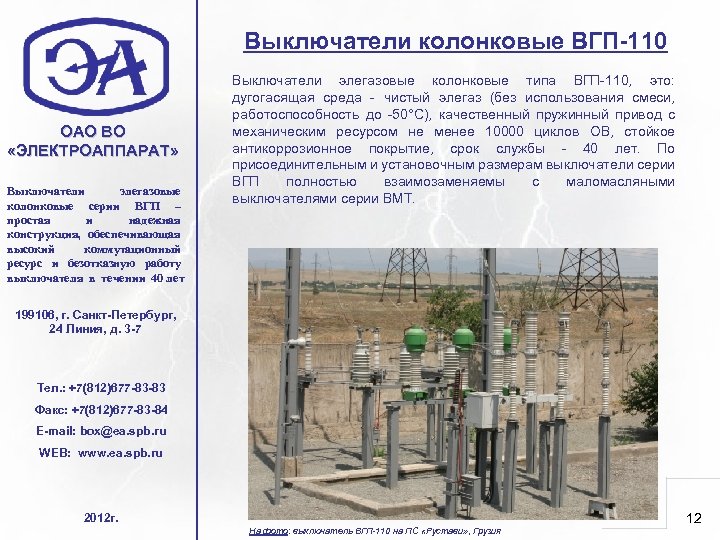

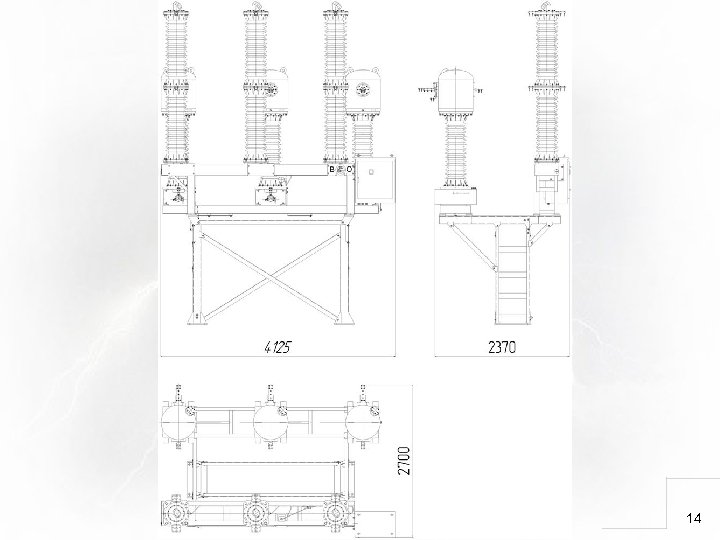

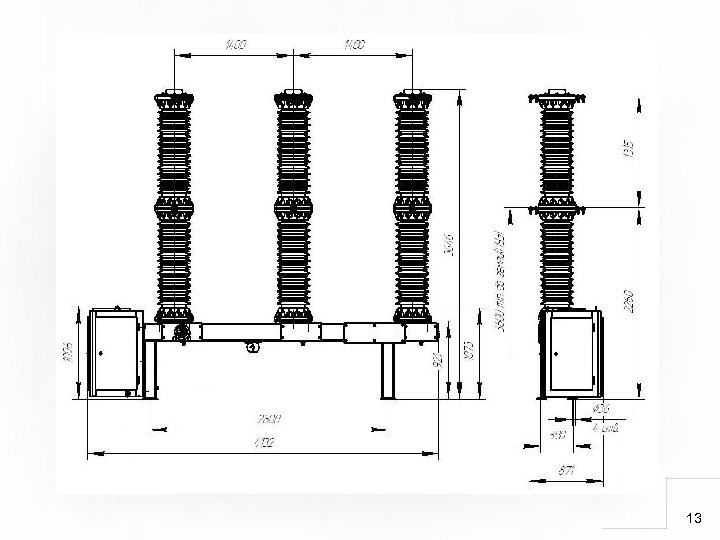

Выключатели колонковые ВГП-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» Выключатели элегазовые колонковые серии ВГП – простая и надежная конструкция, обеспечивающая высокий коммутационный ресурс и безотказную работу выключателя в течении 40 лет Выключатели элегазовые колонковые типа ВГП-110, это: дугогасящая среда - чистый элегаз (без использования смеси, работоспособность до -50°С), качественный пружинный привод с механическим ресурсом не менее 10000 циклов ОВ, стойкое антикоррозионное покрытие, срок службы - 40 лет. По присоединительным и установочным размерам выключатели серии ВГП полностью взаимозаменяемы с маломасляными выключателями серии ВМТ. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: выключатель ВГП-110 на ПС «Рустави» , Грузия 12

13

14

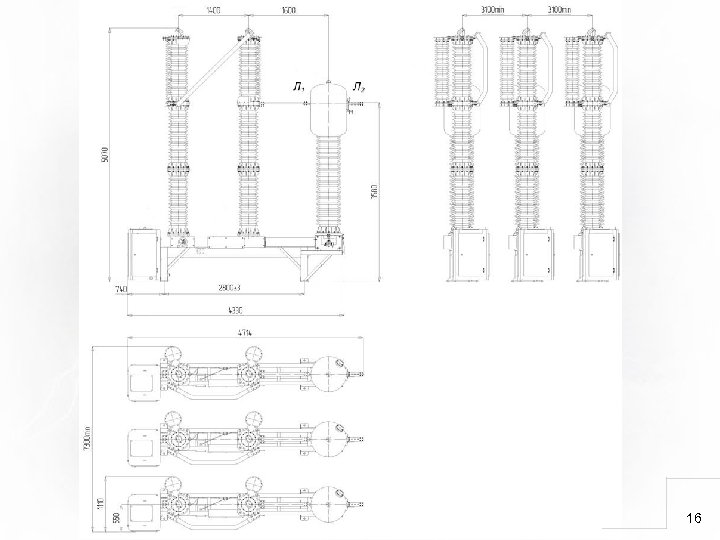

Выключатели колонковые ВГП-220 ОАО ВО «ЭЛЕКТРОАППАРАТ» Выключатели элегазовые колонковые двухразрывные типа ВГП 220 с пофазным управлением оптимально сочетают в себе все лучшие параметры, присущие колонковым выключателям, и, кроме того, обладают повышенным коммутационным и механическим ресурсом, в сравнении с одноразрывными колонковыми выключателями на 220 к. В, а так же более низкой стоимостью. Выключатели элегазовые колонковые серии ВГП – простая и надежная конструкция, обеспечивающая высокий коммутационный ресурс и безотказную работу выключателя в течении 40 лет 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: выключатель ВГП-220 двухразрывный на ПС в Киргизии 15

16

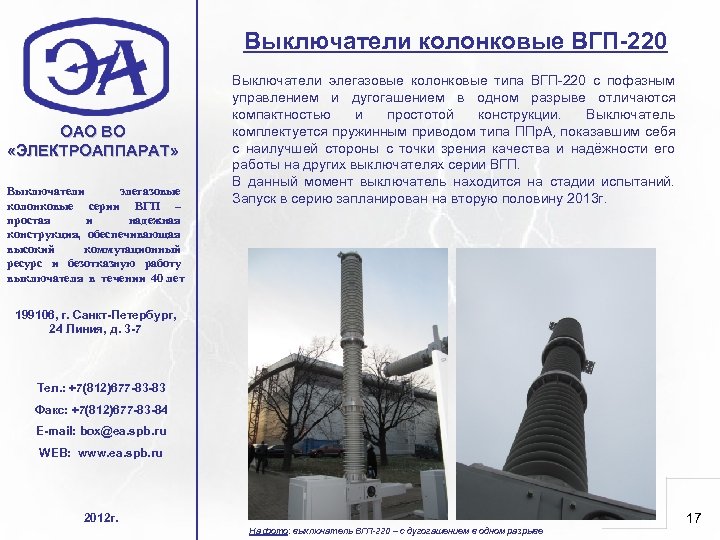

Выключатели колонковые ВГП-220 ОАО ВО «ЭЛЕКТРОАППАРАТ» Выключатели элегазовые колонковые серии ВГП – простая и надежная конструкция, обеспечивающая высокий коммутационный ресурс и безотказную работу выключателя в течении 40 лет Выключатели элегазовые колонковые типа ВГП-220 с пофазным управлением и дугогашением в одном разрыве отличаются компактностью и простотой конструкции. Выключатель комплектуется пружинным приводом типа ППр. А, показавшим себя с наилучшей стороны с точки зрения качества и надёжности его работы на других выключателях серии ВГП. В данный момент выключатель находится на стадии испытаний. Запуск в серию запланирован на вторую половину 2013 г. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 17 2012 г. На фото: выключатель ВГП-220 – с дугогашением в одном разрыве 17

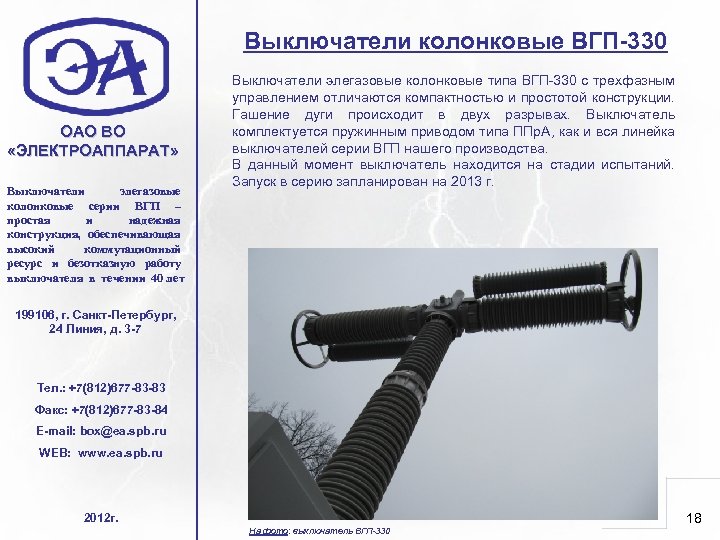

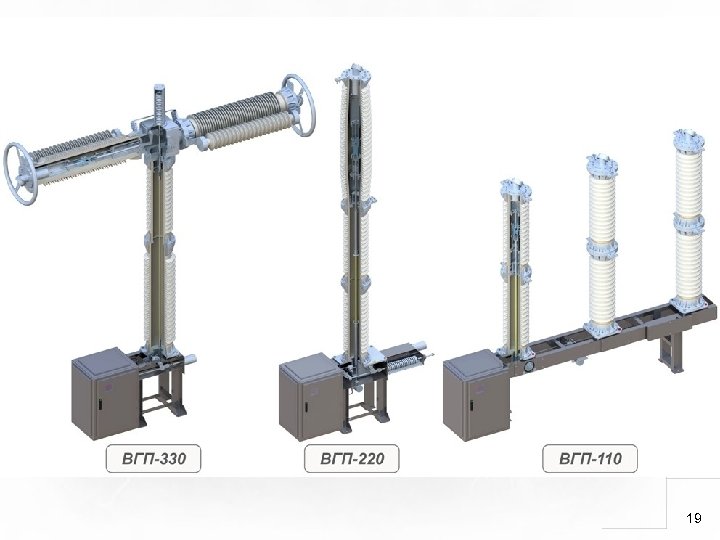

Выключатели колонковые ВГП-330 ОАО ВО «ЭЛЕКТРОАППАРАТ» Выключатели элегазовые колонковые серии ВГП – простая и надежная конструкция, обеспечивающая высокий коммутационный ресурс и безотказную работу выключателя в течении 40 лет Выключатели элегазовые колонковые типа ВГП-330 с трехфазным управлением отличаются компактностью и простотой конструкции. Гашение дуги происходит в двух разрывах. Выключатель комплектуется пружинным приводом типа ППр. А, как и вся линейка выключателей серии ВГП нашего производства. В данный момент выключатель находится на стадии испытаний. Запуск в серию запланирован на 2013 г. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: выключатель ВГП-330 18

19

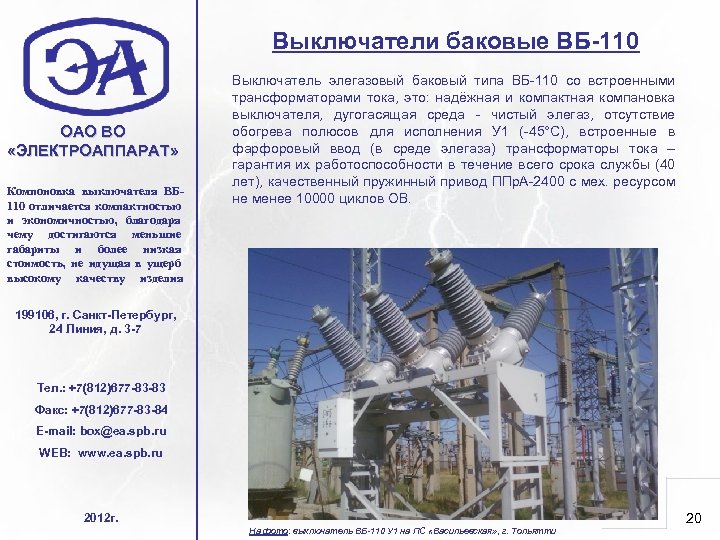

Выключатели баковые ВБ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» Компоновка выключателя ВБ 110 отличается компактностью и экономичностью, благодаря чему достигаются меньшие габариты и более низкая стоимость, не идущая в ущерб высокому качеству изделия Выключатель элегазовый баковый типа ВБ-110 со встроенными трансформаторами тока, это: надёжная и компактная компановка выключателя, дугогасящая среда - чистый элегаз, отсутствие обогрева полюсов для исполнения У 1 (-45°С), встроенные в фарфоровый ввод (в среде элегаза) трансформаторы тока – гарантия их работоспособности в течение всего срока службы (40 лет), качественный пружинный привод ППр. А-2400 с мех. ресурсом не менее 10000 циклов ОВ. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: выключатель ВБ-110 У 1 на ПС «Васильевская» , г. Тольятти 20

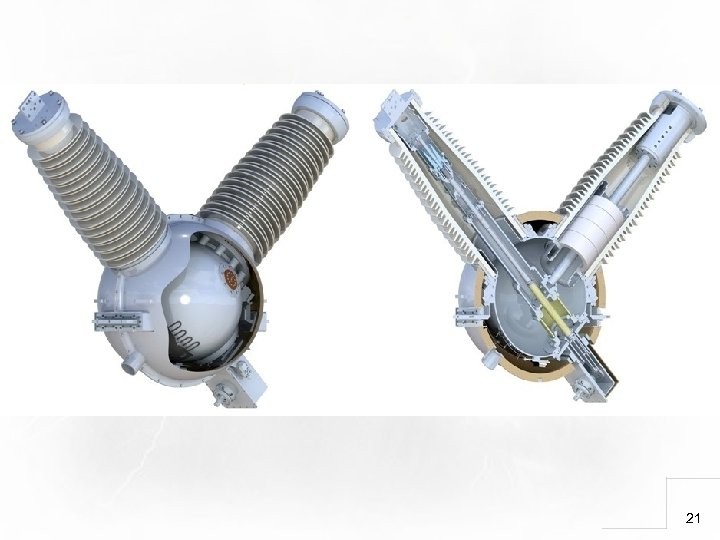

21

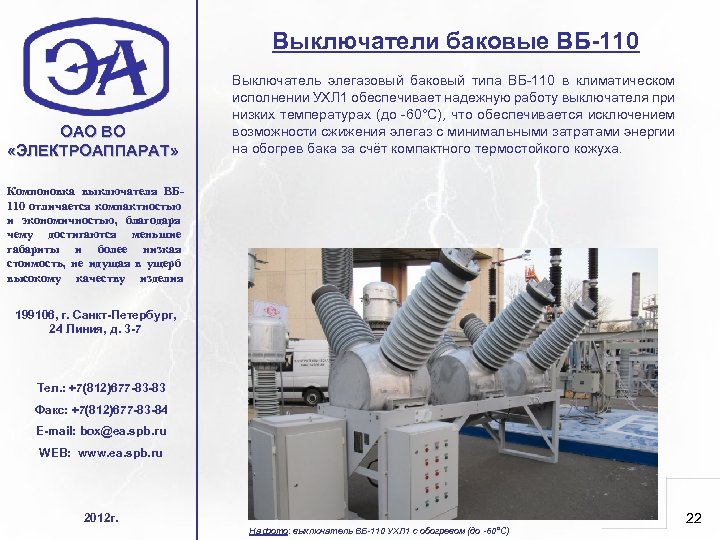

Выключатели баковые ВБ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» Выключатель элегазовый баковый типа ВБ-110 в климатическом исполнении УХЛ 1 обеспечивает надежную работу выключателя при низких температурах (до -60°С), что обеспечивается исключением возможности сжижения элегаз с минимальными затратами энергии на обогрев бака за счёт компактного термостойкого кожуха. Компоновка выключателя ВБ 110 отличается компактностью и экономичностью, благодаря чему достигаются меньшие габариты и более низкая стоимость, не идущая в ущерб высокому качеству изделия 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 2012 г. На фото: выключатель ВБ-110 УХЛ 1 с обогревом (до -60°С) 22

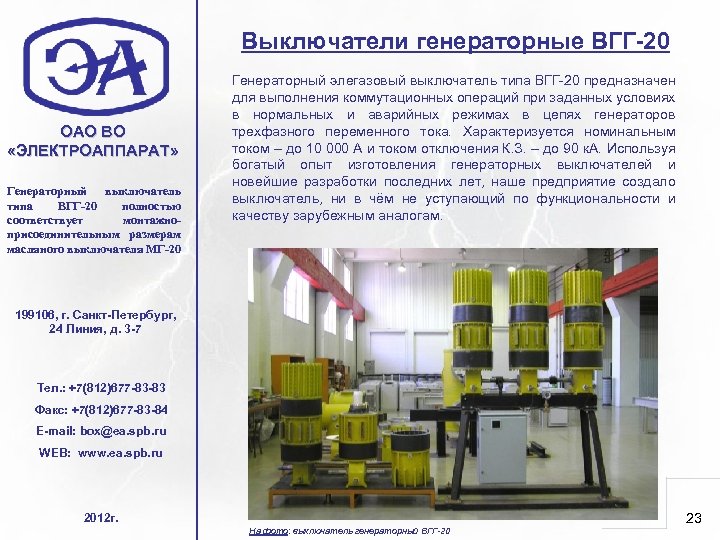

Выключатели генераторные ВГГ-20 ОАО ВО «ЭЛЕКТРОАППАРАТ» Генераторный выключатель типа ВГГ-20 полностью соответствует монтажноприсоединительным размерам масляного выключателя МГ-20 Генераторный элегазовый выключатель типа ВГГ-20 предназначен для выполнения коммутационных операций при заданных условиях в нормальных и аварийных режимах в цепях генераторов трехфазного переменного тока. Характеризуется номинальным током – до 10 000 А и током отключения К. З. – до 90 к. А. Используя богатый опыт изготовления генераторных выключателей и новейшие разработки последних лет, наше предприятие создало выключатель, ни в чём не уступающий по функциональности и качеству зарубежным аналогам. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 23 2012 г. На фото: выключатель генераторный ВГГ-20 23

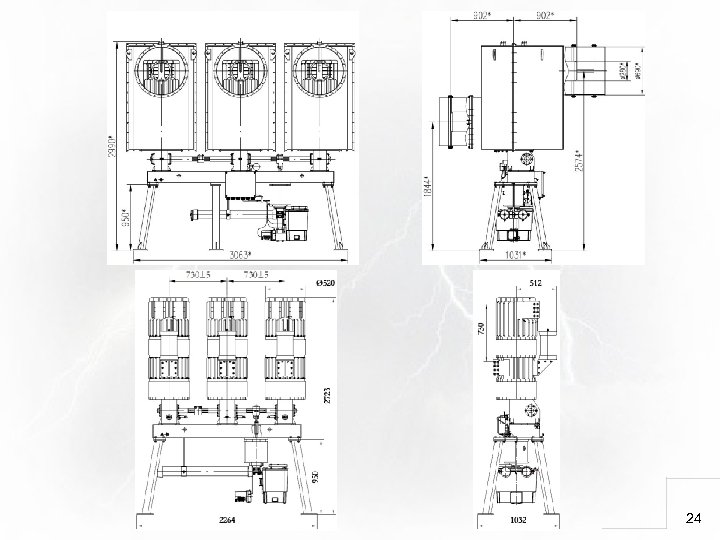

24 24

25 25

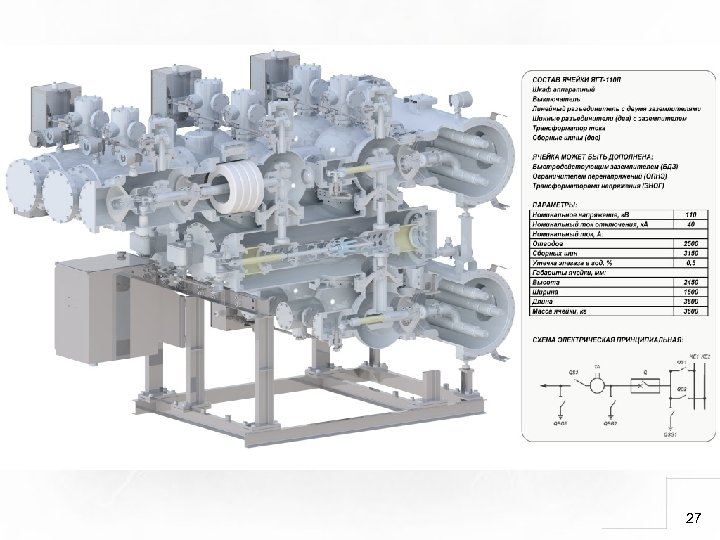

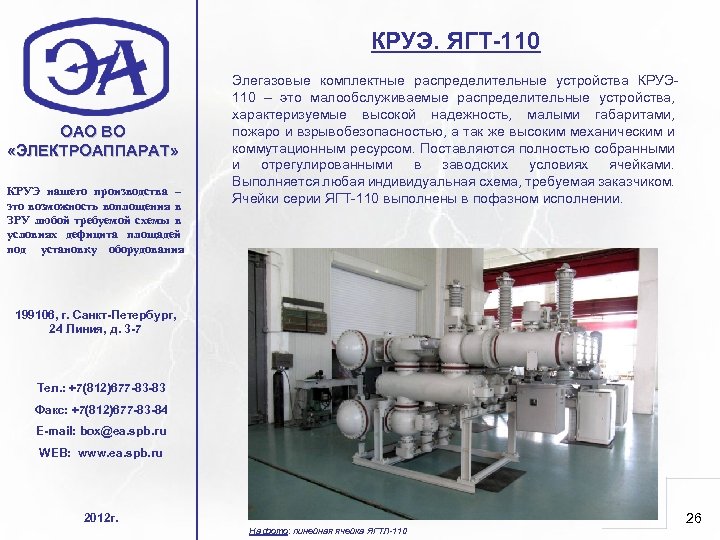

КРУЭ. ЯГТ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» КРУЭ нашего производства – это возможность воплощения в ЗРУ любой требуемой схемы в условиях дефицита площадей под установку оборудования Элегазовые комплектные распределительные устройства КРУЭ 110 – это малообслуживаемые распределительные устройства, характеризуемые высокой надежность, малыми габаритами, пожаро и взрывобезопасностью, а так же высоким механическим и коммутационным ресурсом. Поставляются полностью собранными и отрегулированными в заводских условиях ячейками. Выполняется любая индивидуальная схема, требуемая заказчиком. Ячейки серии ЯГТ-110 выполнены в пофазном исполнении. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 26 2012 г. На фото: линейная ячейка ЯГТЛ-110 26

27 27

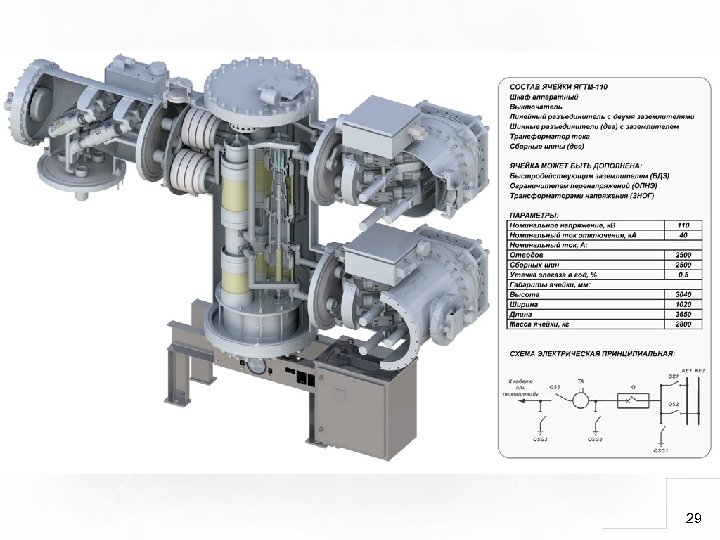

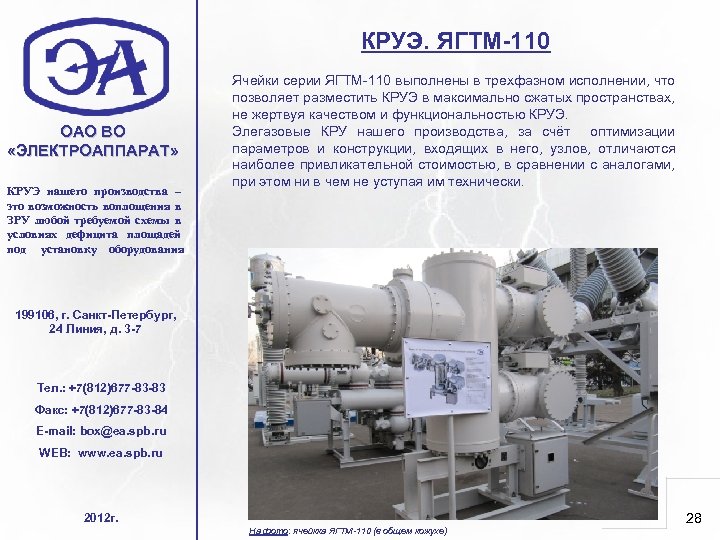

КРУЭ. ЯГТМ-110 ОАО ВО «ЭЛЕКТРОАППАРАТ» КРУЭ нашего производства – это возможность воплощения в ЗРУ любой требуемой схемы в условиях дефицита площадей под установку оборудования Ячейки серии ЯГТМ-110 выполнены в трехфазном исполнении, что позволяет разместить КРУЭ в максимально сжатых пространствах, не жертвуя качеством и функциональностью КРУЭ. Элегазовые КРУ нашего производства, за счёт оптимизации параметров и конструкции, входящих в него, узлов, отличаются наиболее привликательной стоимостью, в сравнении с аналогами, при этом ни в чем не уступая им технически. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 28 2012 г. На фото: ячейкка ЯГТМ-110 (в общем кожухе) 28

29 29

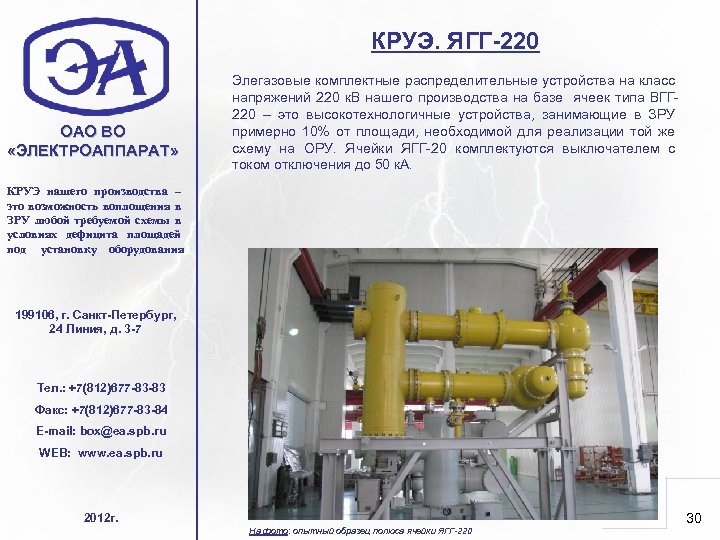

КРУЭ. ЯГГ-220 ОАО ВО «ЭЛЕКТРОАППАРАТ» Элегазовые комплектные распределительные устройства на класс напряжений 220 к. В нашего производства на базе ячеек типа ВГГ 220 – это высокотехнологичные устройства, занимающие в ЗРУ примерно 10% от площади, необходимой для реализации той же схему на ОРУ. Ячейки ЯГГ-20 комплектуются выключателем с током отключения до 50 к. А. КРУЭ нашего производства – это возможность воплощения в ЗРУ любой требуемой схемы в условиях дефицита площадей под установку оборудования 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 30 2012 г. На фото: опытный образец полюса ячейки ЯГГ-220 30

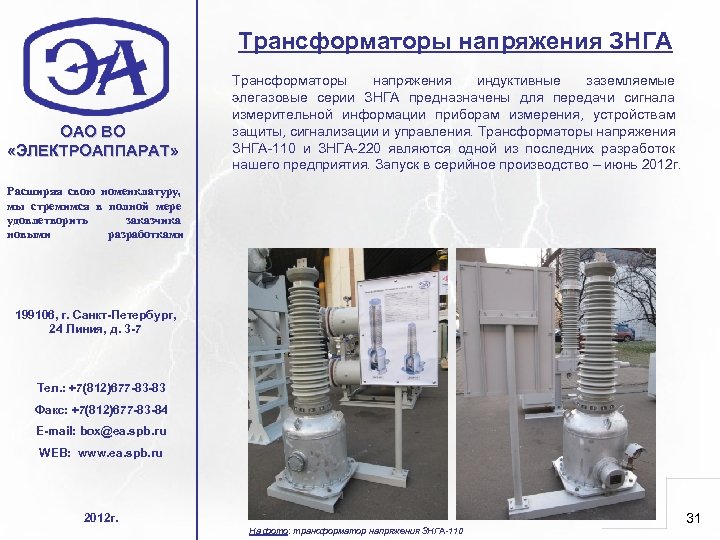

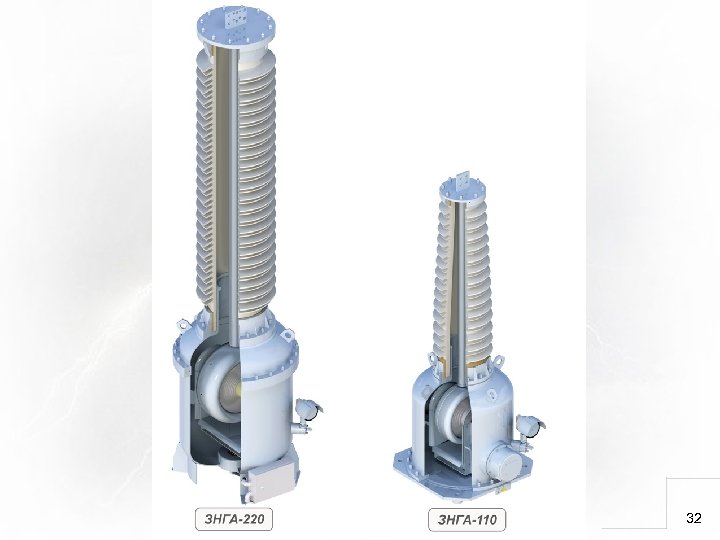

Трансформаторы напряжения ЗНГА ОАО ВО «ЭЛЕКТРОАППАРАТ» Трансформаторы напряжения индуктивные заземляемые элегазовые серии ЗНГА предназначены для передачи сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации и управления. Трансформаторы напряжения ЗНГА-110 и ЗНГА-220 являются одной из последних разработок нашего предприятия. Запуск в серийное производство – июнь 2012 г. Расширяя свою номенклатуру, мы стремимся в полной мере удовлетворить заказчика новыми разработками 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 31 2012 г. На фото: трансформатор напряжения ЗНГА-110 31

32 32

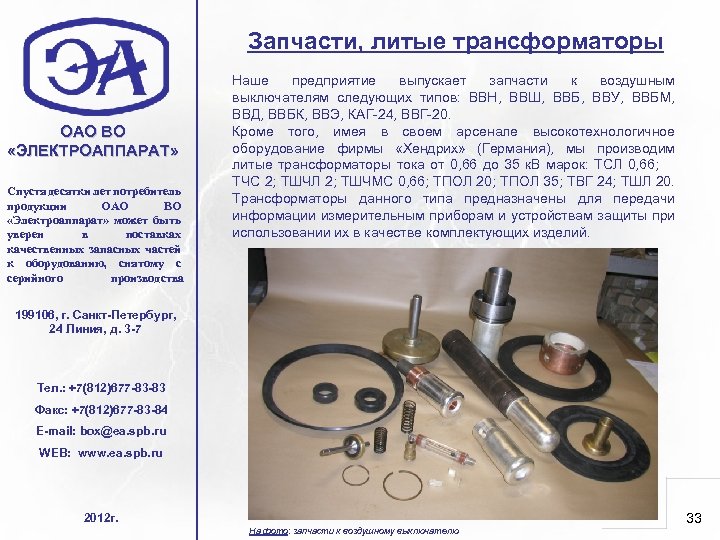

Запчасти, литые трансформаторы ОАО ВО «ЭЛЕКТРОАППАРАТ» Спустя десятки лет потребитель продукции ОАО ВО «Электроаппарат» может быть уверен в поставках качественных запасных частей к оборудованию, снятому с серийного производства Наше предприятие выпускает запчасти к воздушным выключателям следующих типов: ВВН, ВВШ, ВВБ, ВВУ, ВВБМ, ВВД, ВВБК, ВВЭ, КАГ-24, ВВГ-20. Кроме того, имея в своем арсенале высокотехнологичное оборудование фирмы «Хендрих» (Германия), мы производим литые трансформаторы тока от 0, 66 до 35 к. В марок: ТСЛ 0, 66; ТЧС 2; ТШЧЛ 2; ТШЧМС 0, 66; ТПОЛ 20; ТПОЛ 35; ТВГ 24; ТШЛ 20. Трансформаторы данного типа предназначены для передачи информации измерительным приборам и устройствам защиты при использовании их в качестве комплектующих изделий. 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 33 2012 г. На фото: запчасти к воздушному выключателю 33

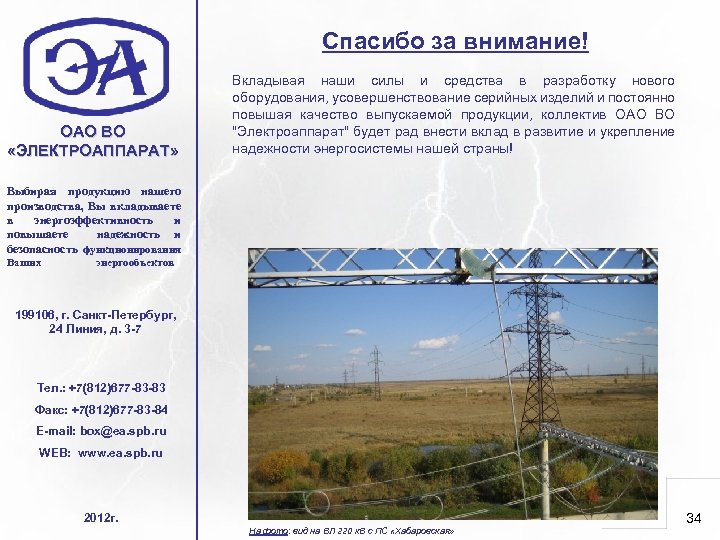

Спасибо за внимание! ОАО ВО «ЭЛЕКТРОАППАРАТ» Вкладывая наши силы и средства в разработку нового оборудования, усовершенствование серийных изделий и постоянно повышая качество выпускаемой продукции, коллектив ОАО ВО "Электроаппарат" будет рад внести вклад в развитие и укрепление надежности энергосистемы нашей страны! Выбирая продукцию нашего производства, Вы вкладываете в энергоэффективность и повышаете надежность и безопасность функционирования Ваших энергообъектов 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 E-mail: [email protected] spb. ru WEB: www. ea. spb. ru 34 2012 г. На фото: вид на ВЛ 220 к. В с ПС «Хабаровская» 34

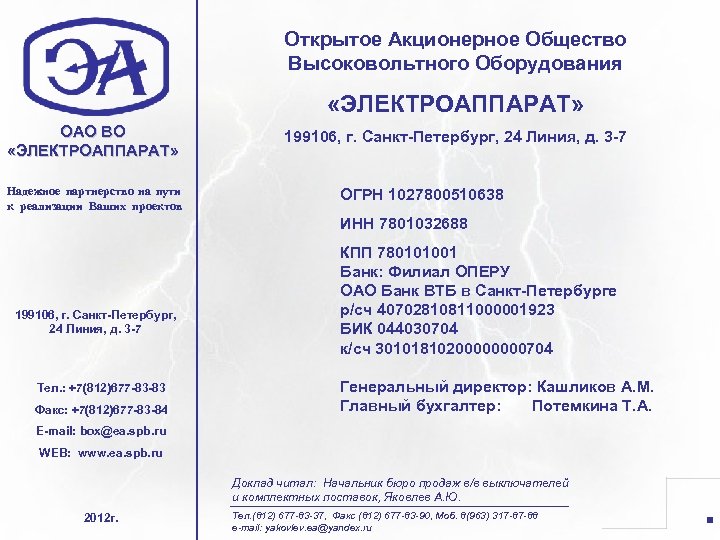

Открытое Акционерное Общество Высоковольтного Оборудования «ЭЛЕКТРОАППАРАТ» ОАО ВО «ЭЛЕКТРОАППАРАТ» Надежное партнерство на пути к реализации Ваших проектов 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 ОГРН 1027800510638 ИНН 7801032688 199106, г. Санкт-Петербург, 24 Линия, д. 3 -7 Тел. : +7(812)677 -83 -83 Факс: +7(812)677 -83 -84 КПП 780101001 Банк: Филиал ОПЕРУ ОАО Банк ВТБ в Санкт-Петербурге р/сч 40702810811000001923 БИК 044030704 к/сч 3010181020000704 Генеральный директор: Кашликов А. М. Главный бухгалтер: Потемкина Т. А. E-mail: [email protected] spb. ru WEB: www. ea. spb. ru Доклад читал: Начальник бюро продаж в/в выключателей и комплектных поставок, Яковлев А. Ю. 2012 г. Тел. (812) 677 -83 -37, Факс (812) 677 -83 -90, Моб. 8(963) 317 -87 -88 e-mail: yakovlev. [email protected] ru 35 .
