ОАО «КОМПРЕССОР» Санкт-Петербург

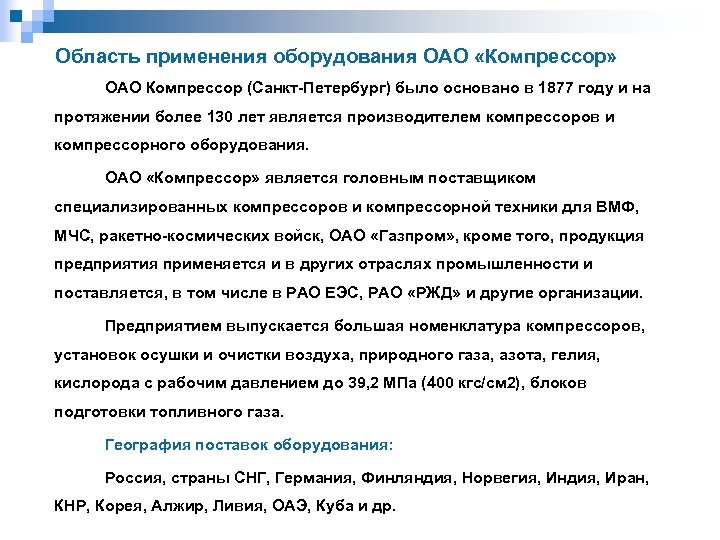

Область применения оборудования ОАО «Компрессор» ОАО Компрессор (Санкт-Петербург) было основано в 1877 году и на протяжении более 130 лет является производителем компрессоров и компрессорного оборудования. ОАО «Компрессор» является головным поставщиком специализированных компрессоров и компрессорной техники для ВМФ, МЧС, ракетно-космических войск, ОАО «Газпром» , кроме того, продукция предприятия применяется и в других отраслях промышленности и поставляется, в том числе в РАО ЕЭС, РАО «РЖД» и другие организации. Предприятием выпускается большая номенклатура компрессоров, установок осушки и очистки воздуха, природного газа, азота, гелия, кислорода с рабочим давлением до 39, 2 МПа (400 кгс/см 2), блоков подготовки топливного газа. География поставок оборудования: Россия, страны СНГ, Германия, Финляндия, Норвегия, Индия, Иран, КНР, Корея, Алжир, Ливия, ОАЭ, Куба и др.

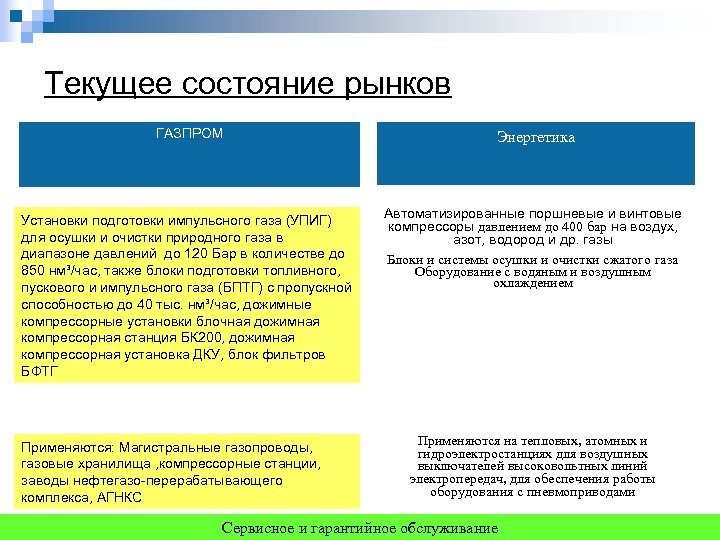

Текущее состояние рынков ГАЗПРОМ Энергетика Установки подготовки импульсного газа (УПИГ) для осушки и очистки природного газа в диапазоне давлений до 120 Бар в количестве до 850 нм³/час, также блоки подготовки топливного, пускового и импульсного газа (БПТГ) с пропускной способностью до 40 тыс. нм³/час, дожимные компрессорные установки блочная дожимная компрессорная станция БК 200, дожимная компрессорная установка ДКУ, блок фильтров БФТГ Автоматизированные поршневые и винтовые компрессоры давлением до 400 бар на воздух, азот, водород и др. газы Блоки и системы осушки и очистки сжатого газа Оборудование с водяным и воздушным охлаждением Применяются: Магистральные газопроводы, газовые хранилища , компрессорные станции, заводы нефтегазо перерабатывающего комплекса, АГНКС Применяются на тепловых, атомных и гидроэлектростанциях для воздушных выключателей высоковольтных линий электропередач, для обеспечения работы оборудования с пневмоприводами Сервисное и гарантийное обслуживание

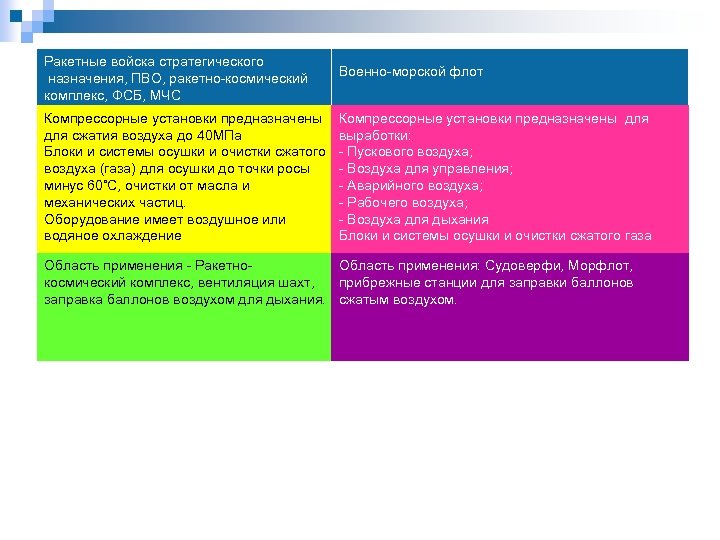

Ракетные войска стратегического назначения, ПВО, ракетно космический комплекс, ФСБ, МЧС Военно морской флот Компрессорные установки предназначены для сжатия воздуха до 40 МПа Блоки и системы осушки и очистки сжатого воздуха (газа) для осушки до точки росы минус 60˚С, очистки от масла и механических частиц. Оборудование имеет воздушное или водяное охлаждение Компрессорные установки предназначены для выработки: Пускового воздуха; Воздуха для управления; Аварийного воздуха; Рабочего воздуха; Воздуха для дыхания Блоки и системы осушки и очистки сжатого газа Область применения Ракетно Область применения: Судоверфи, Морфлот, космический комплекс, вентиляция шахт, прибрежные станции для заправки баллонов заправка баллонов воздухом для дыхания. сжатым воздухом.

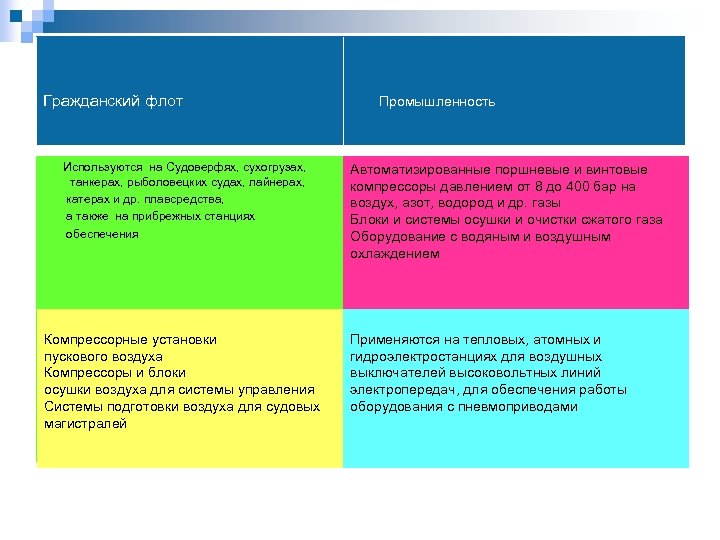

Гражданский флот Используются на Судоверфях, сухогрузах, танкерах, рыболовецких судах, лайнерах, катерах и др. плавсредства, а также на прибрежных станциях обеспечения Компрессорные установки пускового воздуха Компрессоры и блоки осушки воздуха для системы управления Системы подготовки воздуха для судовых магистралей Промышленность Автоматизированные поршневые и винтовые компрессоры давлением от 8 до 400 бар на воздух, азот, водород и др. газы Блоки и системы осушки и очистки сжатого газа Оборудование с водяным и воздушным охлаждением Применяются на тепловых, атомных и гидроэлектростанциях для воздушных выключателей высоковольтных линий электропередач, для обеспечения работы оборудования с пневмоприводами

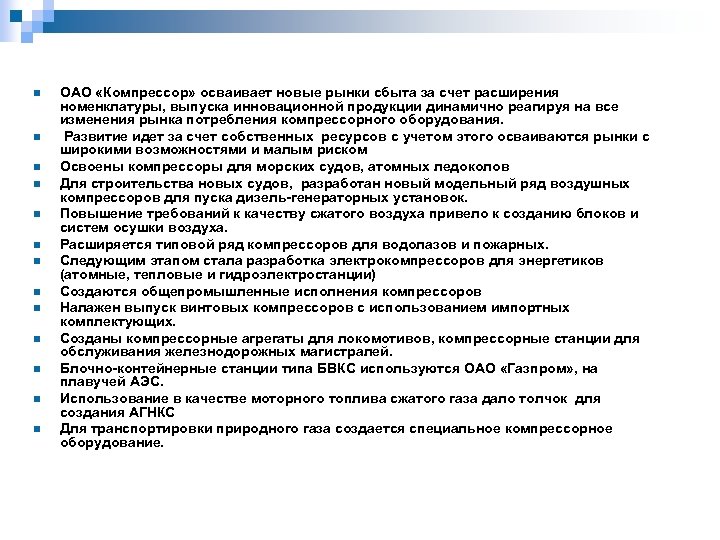

n n n n ОАО «Компрессор» осваивает новые рынки сбыта за счет расширения номенклатуры, выпуска инновационной продукции динамично реагируя на все изменения рынка потребления компрессорного оборудования. Развитие идет за счет собственных ресурсов с учетом этого осваиваются рынки с широкими возможностями и малым риском Освоены компрессоры для морских судов, атомных ледоколов Для строительства новых судов, разработан новый модельный ряд воздушных компрессоров для пуска дизель-генераторных установок. Повышение требований к качеству сжатого воздуха привело к созданию блоков и систем осушки воздуха. Расширяется типовой ряд компрессоров для водолазов и пожарных. Следующим этапом стала разработка электрокомпрессоров для энергетиков (атомные, тепловые и гидроэлектростанции) Создаются общепромышленные исполнения компрессоров Налажен выпуск винтовых компрессоров с использованием импортных комплектующих. Созданы компрессорные агрегаты для локомотивов, компрессорные станции для обслуживания железнодорожных магистралей. Блочно-контейнерные станции типа БВКС используются ОАО «Газпром» , на плавучей АЭС. Использование в качестве моторного топлива сжатого газа дало толчок для создания АГНКС Для транспортировки природного газа создается специальное компрессорное оборудование.

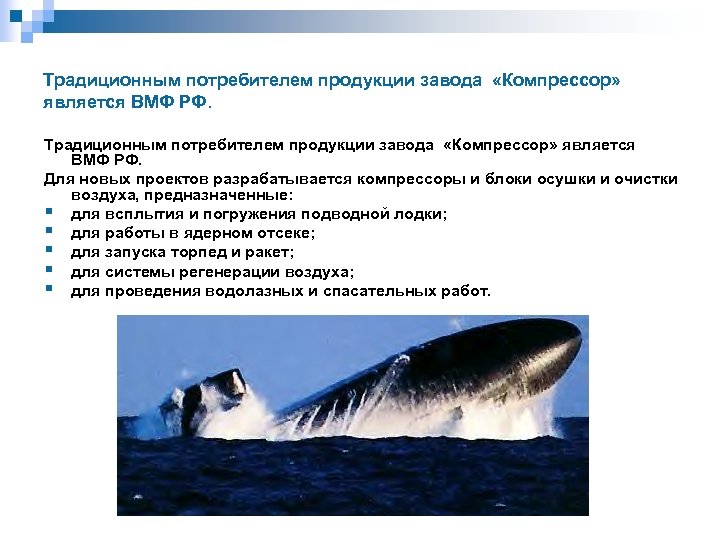

Традиционным потребителем продукции завода «Компрессор» является ВМФ РФ. Традиционным потребителем продукции завода «Компрессор» является ВМФ РФ. Для новых проектов разрабатывается компрессоры и блоки осушки и очистки воздуха, предназначенные: § для всплытия и погружения подводной лодки; § для работы в ядерном отсеке; § для запуска торпед и ракет; § для системы регенерации воздуха; § для проведения водолазных и спасательных работ.

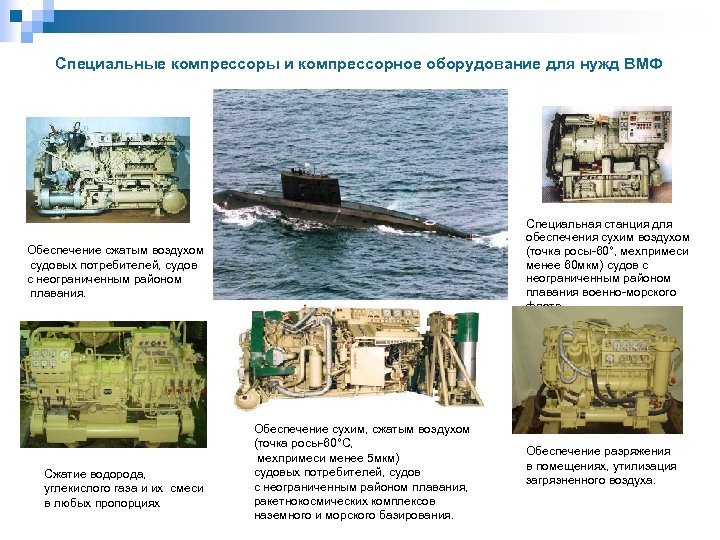

Специальные компрессоры и компрессорное оборудование для нужд ВМФ Специальная станция для обеспечения сухим воздухом (точка росы 60°, мехпримеси менее 60 мкм) судов с неограниченным районом плавания военно морского флота Обеспечение сжатым воздухом судовых потребителей, судов с неограниченным районом плавания. Сжатие водорода, углекислого газа и их смеси в любых пропорциях Обеспечение сухим, сжатым воздухом (точка росы 60°С, мехпримеси менее 5 мкм) судовых потребителей, судов с неограниченным районом плавания, ракетнокосмических комплексов наземного и морского базирования. Обеспечение разряжения в помещениях, утилизация загрязненного воздуха.

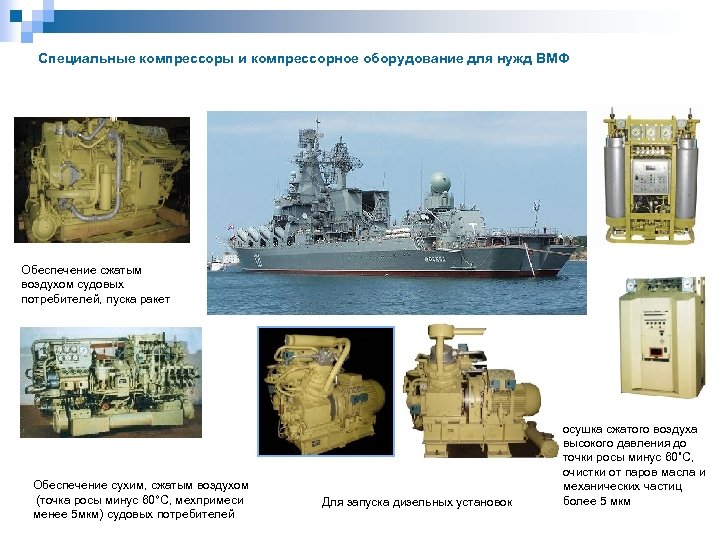

Специальные компрессоры и компрессорное оборудование для нужд ВМФ Обеспечение сжатым воздухом судовых потребителей, пуска ракет Обеспечение сухим, сжатым воздухом (точка росы минус 60°С, мехпримеси менее 5 мкм) судовых потребителей Для запуска дизельных установок осушка сжатого воздуха высокого давления до точки росы минус 60˚С, очистки от паров масла и механических частиц более 5 мкм

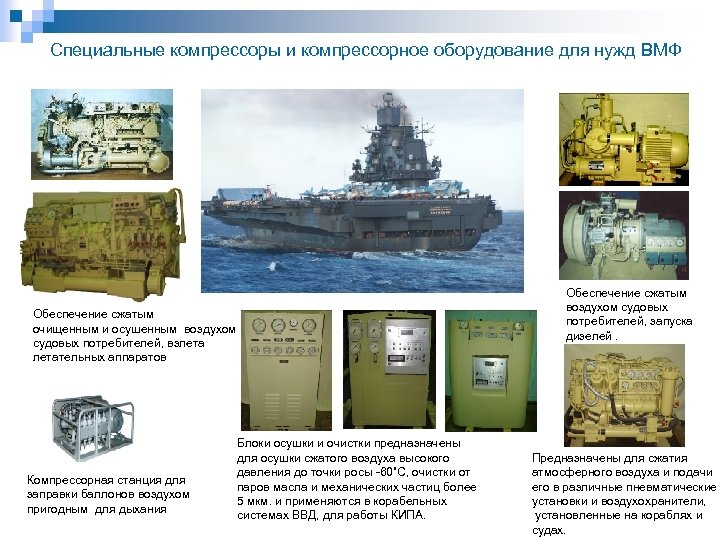

Специальные компрессоры и компрессорное оборудование для нужд ВМФ Обеспечение сжатым воздухом судовых потребителей, запуска дизелей. Обеспечение сжатым очищенным и осушенным воздухом судовых потребителей, взлетательных аппаратов Компрессорная станция для заправки баллонов воздухом пригодным для дыхания Блоки осушки и очистки предназначены для осушки сжатого воздуха высокого давления до точки росы 60˚С, очистки от паров масла и механических частиц более 5 мкм. и применяются в корабельных системах ВВД, для работы КИПА. Предназначены для сжатия атмосферного воздуха и подачи его в различные пневматические установки и воздухохранители, установленные на кораблях и судах.
Ракетные войска стратегического назначения, ПВО, ракетнокосмический комплекс Компрессоры и компрессорные станции используются для пневмоиспытаний оборудования ракет носителей и наземных систем, для управления арматурой заправочных систем и отдельных механизмов стартовых устройств, в вентиляции шахт Блоки осушки и очистки предназначены для осушки сжатого воздуха высокого давления до точки росы 60˚С, очистки от паров масла и механических частиц более 5 мкм. и применяются в корабельных системах ВВД, для работы КИПА и общепромышленных нужд

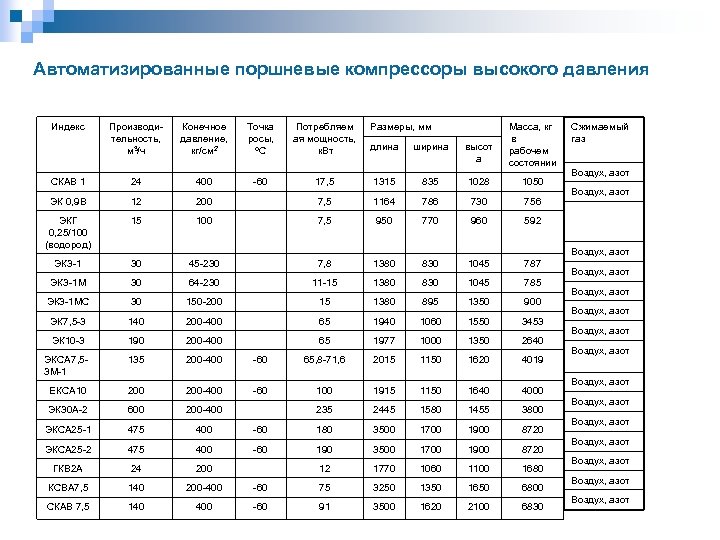

Автоматизированные поршневые компрессоры высокого давления Индекс Производи тельность, м 3/ч Конечное давление, кг/см 2 Точка росы, ºС Потребляем ая мощность, к. Вт Размеры, мм длина ширина высот а Масса, кг в рабочем состоянии СКАВ 1 24 400 60 17, 5 1315 835 1028 1050 ЭК 0, 9 В 12 200 7, 5 1164 786 730 756 ЭКГ 0, 25/100 (водород) 15 100 7, 5 950 770 960 592 ЭК 3 1 30 45 230 7, 8 1380 830 1045 787 ЭК 3 1 М 30 64 230 11 15 1380 830 1045 785 ЭК 3 1 МС 30 150 200 15 1380 895 1350 900 ЭК 7, 5 3 140 200 400 65 1940 1060 1550 3453 ЭК 10 3 190 200 400 65 1977 1000 1350 2640 ЭКСА 7, 5 3 М 1 135 200 400 60 65, 8 71, 6 2015 1150 1620 4019 ЕКСА 10 200 400 60 100 1915 1150 1640 4000 ЭК 30 А 2 600 200 400 235 2445 1580 1455 3800 ЭКСА 25 1 475 400 60 180 3500 1700 1900 8720 ЭКСА 25 2 475 400 60 190 3500 1700 1900 8720 ГКВ 2 А 24 200 12 1770 1060 1100 1680 КСВА 7, 5 140 200 400 60 75 3250 1350 1650 6800 СКАВ 7, 5 140 400 60 91 3500 1620 2100 6830 Сжимаемый газ Воздух, азот Воздух, азот Воздух, азот Воздух, азот
Блоки осушки и очистки сжатого воздуха высокого давления от влаги, масла и механических частиц 10 БО 2 19 БО 28 БО 29 БО 1 (маломаг нит ный) Параметры 45 БО 24 БО М СООВ 280/40 СООВ 280/32 СООВ 280/25 СООВ 275/10 29 БО 1 М Пропускная способ ность, (при атмос ферном давлении), нм 3/час. 600 32 200 32 32 30 30 280 140 280 70 267 Конечное давление, кгс/см 2. 400 150 200 400 200 50 8, 0 40 32 25 6 10 адсорбционный Способ осушки. последовательная фильтрация Степень осушки при рабочем давлении (точка росы), °С. не выше –минус 60 не выше минус 55 не выше минус 10 не выше плюс 3 ниже min рабо чей температ у ры на 10°С ниже min рабочей темпера туры на 10°С ниже min рабочей температ уры на 10°С Содержание масла (при атмосферном давлении), мг/л. не более 2*10 4 не более 2* Ю 4 не более 2*1 о 4 не более 2*ю 4 не более 2* Ю 4 не более 2*10 4 Величина механи ческих частиц, мкм. не более 5 Не более 5 не более 5 не более 10 не более 5 Мощность электропитания, к. Вт. не более 3, 0 не более 1, 5 не более 3, 0 не более 1, 7 не более 0, 5 Управление блоком. автомат. ручное автомат. автома т. ручное Масса блока, кг. 590 270 450 320 250 20 70 70 70 66 Габариты (длина*ширина *высота), мм. 1510*110* 500 I 580*470 * 1205 950*525* 1330 780*575 * 1175 780*575* 1175 800*60 0* 1800 450*20 0*1000 480*34 С 1*715

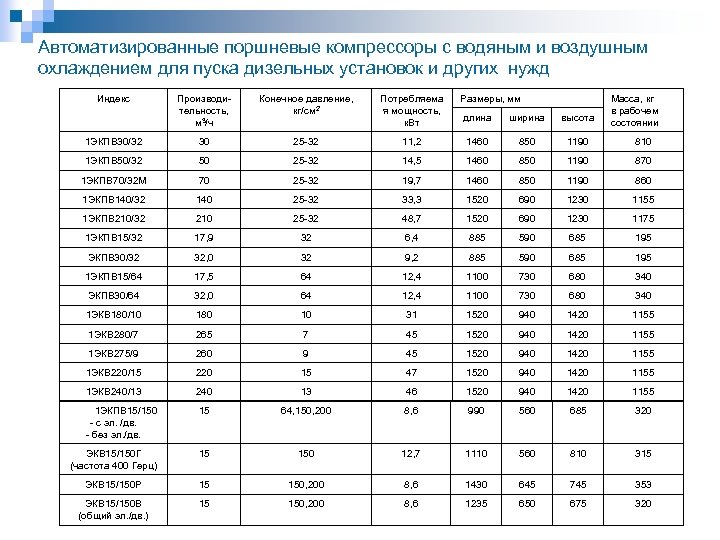

Автоматизированные поршневые компрессоры с водяным и воздушным охлаждением для пуска дизельных установок и других нужд Индекс Производи тельность, м 3/ч Конечное давление, кг/см 2 Потребляема я мощность, к. Вт 1 ЭКПВ 30/32 30 25 32 1 ЭКПВ 50/32 50 1 ЭКПВ 70/32 М Размеры, мм Масса, кг в рабочем состоянии длина ширина высота 11, 2 1460 850 1190 810 25 32 14, 5 1460 850 1190 870 70 25 32 19, 7 1460 850 1190 860 1 ЭКПВ 140/32 140 25 32 33, 3 1520 690 1230 1155 1 ЭКПВ 210/32 210 25 32 48, 7 1520 690 1230 1175 1 ЭКПВ 15/32 17, 9 32 6, 4 885 590 685 195 ЭКПВ 30/32 32, 0 32 9, 2 885 590 685 195 1 ЭКПВ 15/64 17, 5 64 12, 4 1100 730 680 340 ЭКПВ 30/64 32, 0 64 12, 4 1100 730 680 340 1 ЭКВ 180/10 180 10 31 1520 940 1420 1155 1 ЭКВ 280/7 265 7 45 1520 940 1420 1155 1 ЭКВ 275/9 260 9 45 1520 940 1420 1155 1 ЭКВ 220/15 220 15 47 1520 940 1420 1155 1 ЭКВ 240/13 240 13 46 1520 940 1420 1155 1 ЭКПВ 15/150 с эл. /дв. без эл. /дв. 15 64, 150, 200 8, 6 990 560 685 320 ЭКВ 15/150 Г (частота 400 Герц) 15 150 12, 7 1110 560 810 315 ЭКВ 15/150 Р 15 150, 200 8, 6 1430 645 745 353 ЭКВ 15/150 В (общий эл. /дв. ) 15 150, 200 8, 6 1235 650 675 320

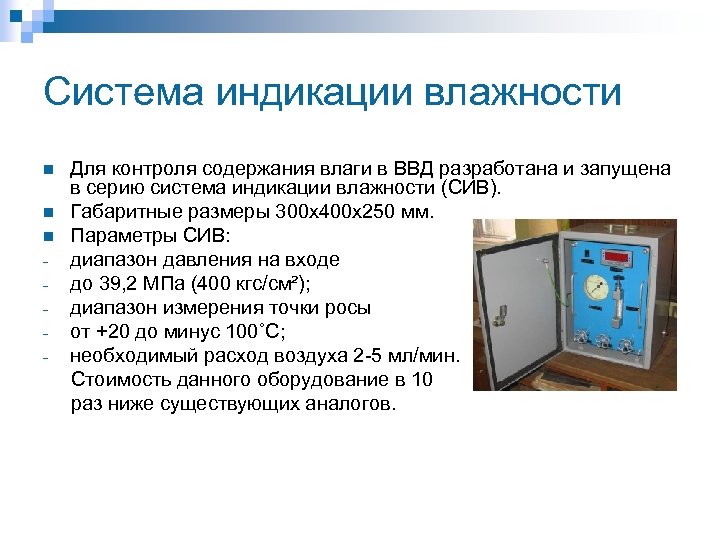

Система индикации влажности n n n Для контроля содержания влаги в ВВД разработана и запущена в серию система индикации влажности (СИВ). Габаритные размеры 300 х400 х250 мм. Параметры СИВ: диапазон давления на входе до 39, 2 МПа (400 кгс/см²); диапазон измерения точки росы от +20 до минус 100˚С; необходимый расход воздуха 2 5 мл/мин. Стоимость данного оборудование в 10 раз ниже существующих аналогов.

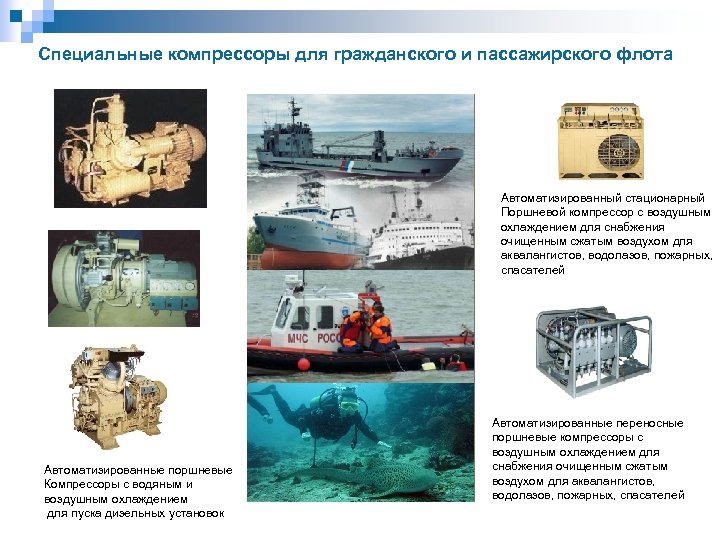

Специальные компрессоры для гражданского и пассажирского флота Автоматизированный стационарный Поршневой компрессор с воздушным охлаждением для снабжения очищенным сжатым воздухом для аквалангистов, водолазов, пожарных, спасателей Автоматизированные поршневые Компрессоры с водяным и воздушным охлаждением для пуска дизельных установок Автоматизированные переносные поршневые компрессоры с воздушным охлаждением для снабжения очищенным сжатым воздухом для аквалангистов, водолазов, пожарных, спасателей

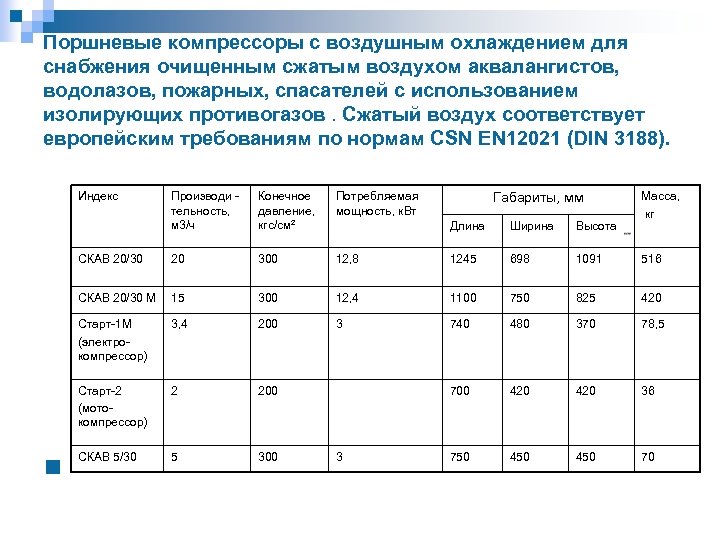

Поршневые компрессоры с воздушным охлаждением для снабжения очищенным сжатым воздухом аквалангистов, водолазов, пожарных, спасателей с использованием изолирующих противогазов. Сжатый воздух соответствует европейским требованиям по нормам СSN EN 12021 (DIN 3188). Индекс Производи тельность, м 3/ч Конечное давление, кгс/см² Потребляемая мощность, к. Вт СКАВ 20/30 20 300 СКАВ 20/30 М 15 Старт 1 М (электро компрессор) Габариты, мм Масса, кг Ширина Высота 12, 8 1245 698 1091 516 300 12, 4 1100 750 825 420 3, 4 200 3 740 480 370 78, 5 Старт 2 (мото компрессор) n Длина 2 200 700 420 36 СКАВ 5/30 5 300 750 450 70 3

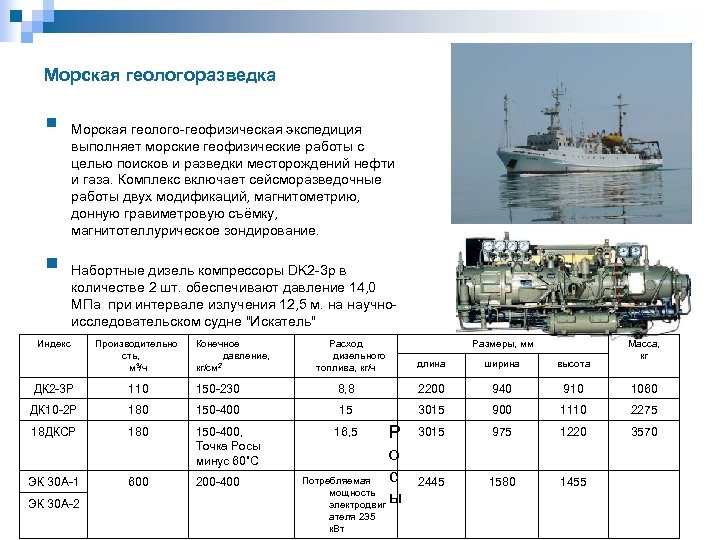

Морская геологоразведка § § Морская геолого геофизическая экспедиция выполняет морские геофизические работы с целью поисков и разведки месторождений нефти и газа. Комплекс включает сейсморазведочные работы двух модификаций, магнитометрию, донную гравиметровую съёмку, магнитотеллурическое зондирование. Набортные дизель компрессоры DK 2 3 р в количестве 2 шт. обеспечивают давление 14, 0 МПа при интервале излучения 12, 5 м. на научно исследовательском судне "Искатель" Индекс Производительно сть, м 3/ч Конечное давление, кг/см 2 Расход дизельного топлива, кг/ч Размеры, мм длина ширина высота Масса, кг ДК 2 3 Р 110 150 230 8, 8 2200 940 910 1060 ДК 10 2 Р 180 150 400 15 3015 900 1110 2275 18 ДКСР 180 150 400, Точка Росы минус 60˚С 3015 975 1220 3570 ЭК 30 А 1 600 200 400 2445 1580 1455 ЭК 30 А 2 Р о с Потребляемая мощность электродвиг ы 16, 5 ателя 235 к. Вт

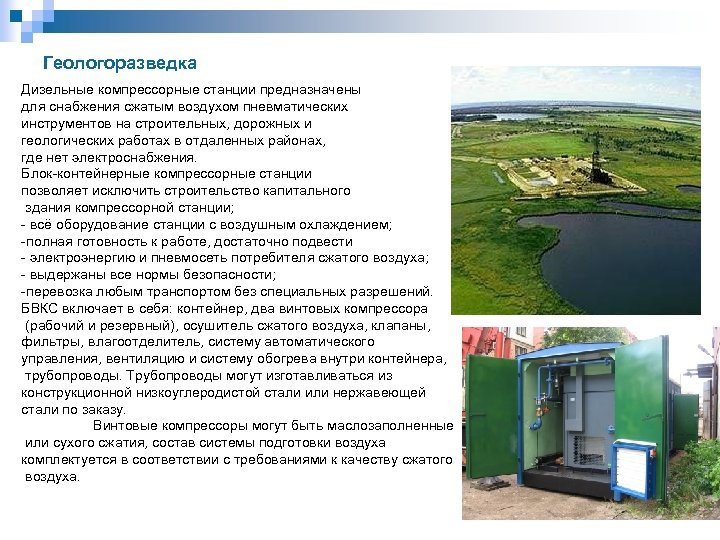

Геологоразведка Дизельные компрессорные станции предназначены для снабжения сжатым воздухом пневматических инструментов на строительных, дорожных и геологических работах в отдаленных районах, где нет электроснабжения. Блок контейнерные компрессорные станции позволяет исключить строительство капитального здания компрессорной станции; всё оборудование станции с воздушным охлаждением; полная готовность к работе, достаточно подвести электроэнергию и пневмосеть потребителя сжатого воздуха; выдержаны все нормы безопасности; перевозка любым транспортом без специальных разрешений. БВКС включает в себя: контейнер, два винтовых компрессора (рабочий и резервный), осушитель сжатого воздуха, клапаны, фильтры, влагоотделитель, систему автоматического управления, вентиляцию и систему обогрева внутри контейнера, трубопроводы. Трубопроводы могут изготавливаться из конструкционной низкоуглеродистой стали или нержавеющей стали по заказу. Винтовые компрессоры могут быть маслозаполненные или сухого сжатия, состав системы подготовки воздуха комплектуется в соответствии с требованиями к качеству сжатого воздуха.

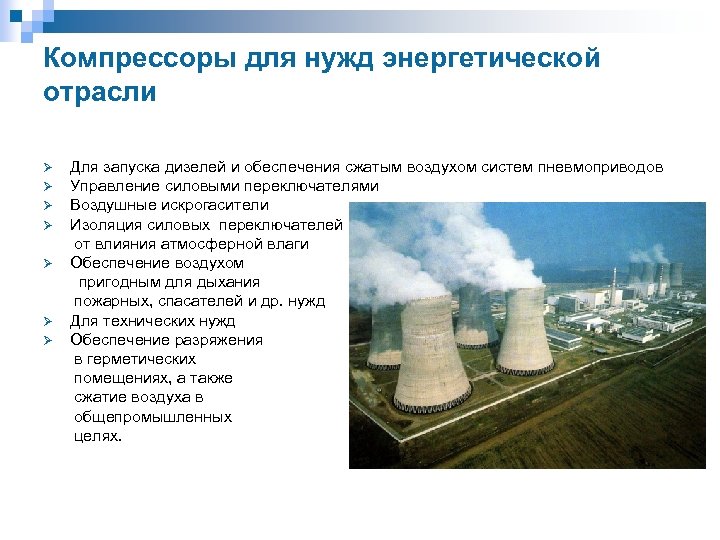

Компрессоры для нужд энергетической отрасли Ø Ø Ø Ø Для запуска дизелей и обеспечения сжатым воздухом систем пневмоприводов Управление силовыми переключателями Воздушные искрогасители Изоляция силовых переключателей от влияния атмосферной влаги Обеспечение воздухом пригодным для дыхания пожарных, спасателей и др. нужд Для технических нужд Обеспечение разряжения в герметических помещениях, а также сжатие воздуха в общепромышленных целях.

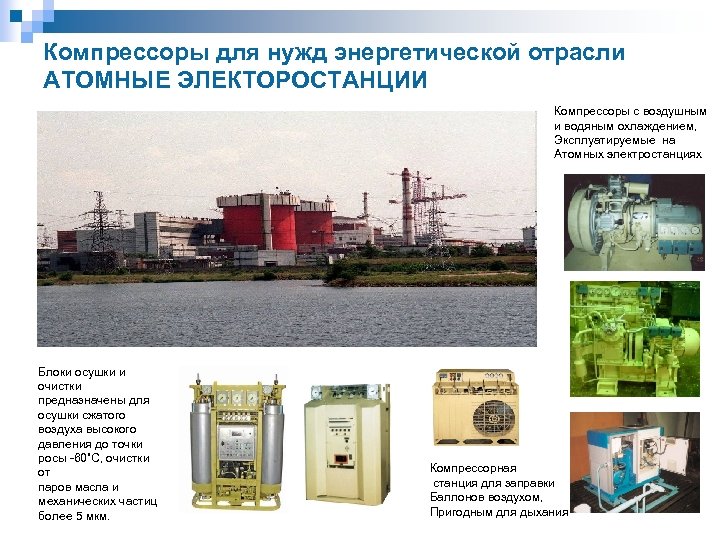

Компрессоры для нужд энергетической отрасли АТОМНЫЕ ЭЛЕКТОРОСТАНЦИИ Компрессоры с воздушным и водяным охлаждением, Эксплуатируемые на Атомных электростанциях Блоки осушки и очистки предназначены для осушки сжатого воздуха высокого давления до точки росы 60˚С, очистки от паров масла и механических частиц более 5 мкм. Компрессорная станция для заправки Баллонов воздухом, Пригодным для дыхания

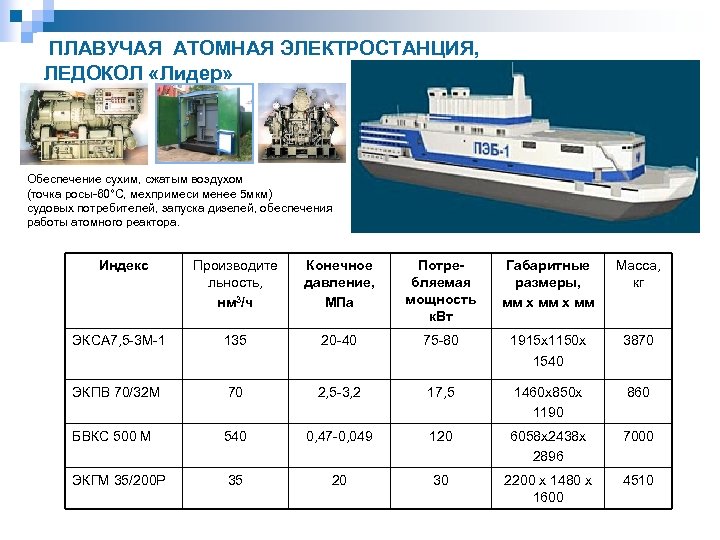

ПЛАВУЧАЯ АТОМНАЯ ЭЛЕКТРОСТАНЦИЯ, ЛЕДОКОЛ «Лидер» Обеспечение сухим, сжатым воздухом (точка росы 60°С, мехпримеси менее 5 мкм) судовых потребителей, запуска дизелей, обеспечения работы атомного реактора. Индекс Производите льность, нм 3/ч Конечное давление, МПа Потребляемая мощность к. Вт Габаритные размеры, мм х мм Масса, кг ЭКСА 7, 5 3 М 1 135 20 40 75 80 1915 х1150 х 1540 3870 ЭКПВ 70/32 М 70 2, 5 3, 2 17, 5 1460 х850 х 1190 860 БВКС 500 М 540 0, 47 0, 049 120 6058 х2438 х 2896 7000 ЭКГМ 35/200 Р 35 20 30 2200 х 1480 х 1600 4510
Компрессоры для нужд энергетической отрасли ГИДРОЭЛЕКТОРОСТАНЦИИ Ø Ø Ø 3, 0 МПа используется для выдавливания воды из турбинных насосов для снижения пусковых нагрузок и сглаживания переходных процессов Аварийные пусковые компрессоры для дизельных двигателей 0, 8 – 1, 3 МПа используется для вентиляции турбин и снижения кавитации 0, 8 – 1, 3 МПа используется для инструментов и автоматики 0, 8 – 1, 3 МПа используется для торможения турбин

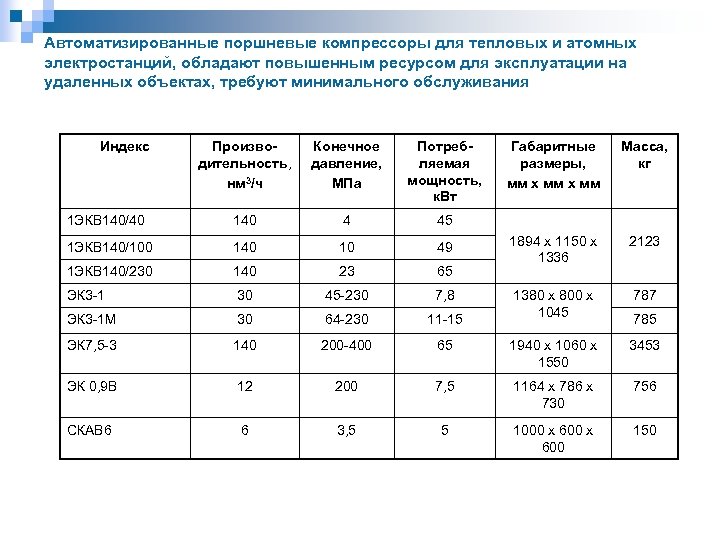

Автоматизированные поршневые компрессоры для тепловых и атомных электростанций, обладают повышенным ресурсом для эксплуатации на удаленных объектах, требуют минимального обслуживания Индекс Производительность, нм 3/ч Конечное давление, МПа Потребляемая мощность, к. Вт Габаритные размеры, мм х мм Масса, кг 1 ЭКВ 140/40 140 4 45 1 ЭКВ 140/100 140 10 49 1894 х 1150 х 1336 2123 1 ЭКВ 140/230 140 23 65 ЭК 3 1 30 45 230 7, 8 1380 х 800 х 1045 787 ЭК 3 1 М 30 64 230 11 15 ЭК 7, 5 3 140 200 400 65 1940 х 1060 х 1550 3453 ЭК 0, 9 В 12 200 7, 5 1164 х 786 х 730 756 СКАВ 6 6 3, 5 5 1000 х 600 150 785

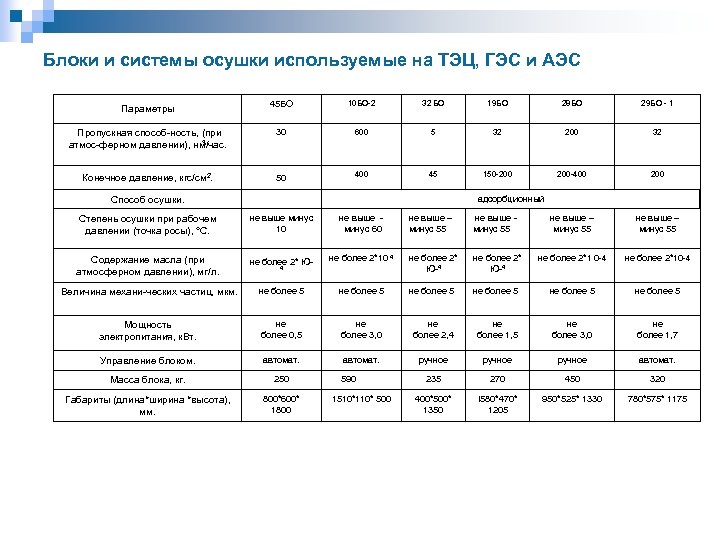

Блоки и системы осушки используемые на ТЭЦ, ГЭС и АЭС 45 БО 10 БО 2 32 БО 19 БО 28 БО 29 БО 1 Пропускная способ ность, (при 3 атмос ферном давлении), нм/час. 30 600 5 32 200 32 Конечное давление, кгс/см 2. 50 400 45 150 200 400 200 не выше – минус 55 Параметры адсорбционный Способ осушки. Степень осушки при рабочем давлении (точка росы), °С. не выше минус 10 не выше минус 60 не выше – минус 55 не выше минус 55 Содержание масла (при атмосферном давлении), мг/л. не более 2* Ю не более 2*10 4 не более 2* Ю 4 не более 2*1 0 4 не более 2*10 4 Величина механи ческих частиц, мкм. не более 5 не более 5 Мощность электропитания, к. Вт. не более 0, 5 не более 3, 0 не более 2, 4 не более 1, 5 не более 3, 0 не более 1, 7 Управление блоком. автомат. ручное автомат. Масса блока, кг. 250 235 270 450 320 Габариты (длина*ширина *высота), мм. 800*600* 1800 400*500* 1350 I 580*470* 1205 950*525* 1330 780*575* 1175 4 590 1510*110* 500

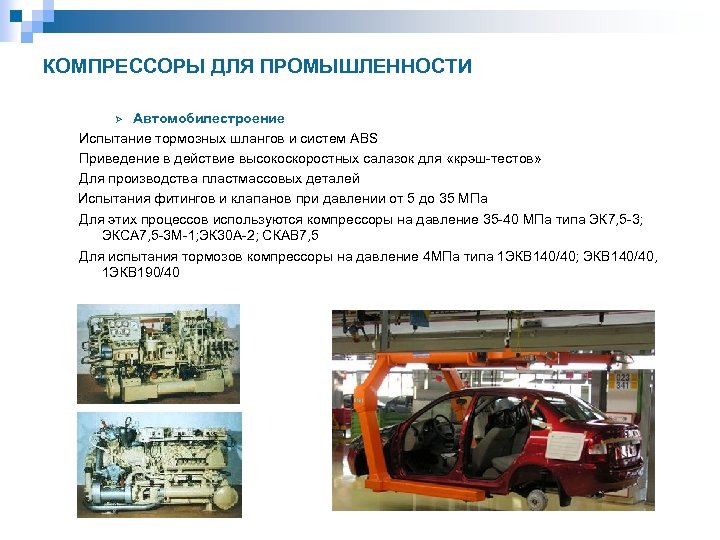

КОМПРЕССОРЫ ДЛЯ ПРОМЫШЛЕННОСТИ Автомобилестроение Испытание тормозных шлангов и систем ABS Приведение в действие высокоскоростных салазок для «крэш тестов» Для производства пластмассовых деталей Испытания фитингов и клапанов при давлении от 5 до 35 МПа Для этих процессов используются компрессоры на давление 35 40 МПа типа ЭК 7, 5 3; ЭКСА 7, 5 3 М 1; ЭК 30 А 2; СКАВ 7, 5 Для испытания тормозов компрессоры на давление 4 МПа типа 1 ЭКВ 140/40; ЭКВ 140/40, 1 ЭКВ 190/40 Ø

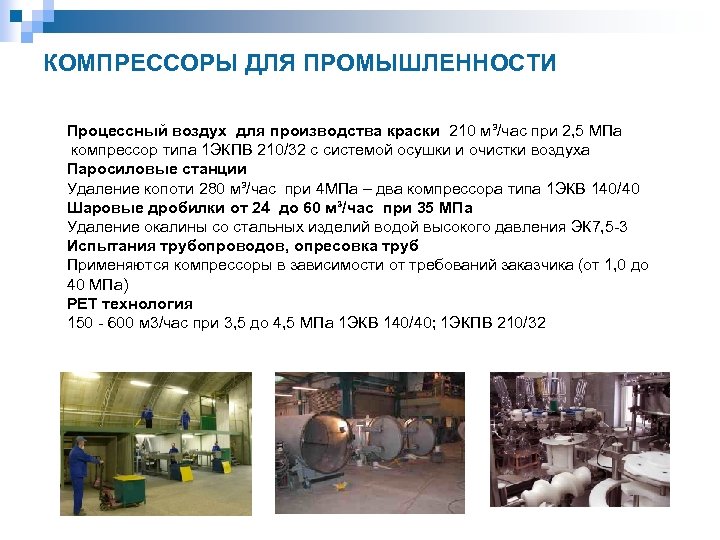

КОМПРЕССОРЫ ДЛЯ ПРОМЫШЛЕННОСТИ Процессный воздух для производства краски 210 м³/час при 2, 5 МПа компрессор типа 1 ЭКПВ 210/32 с системой осушки и очистки воздуха Паросиловые станции Удаление копоти 280 м³/час при 4 МПа – два компрессора типа 1 ЭКВ 140/40 Шаровые дробилки от 24 до 60 м³/час при 35 МПа Удаление окалины со стальных изделий водой высокого давления ЭК 7, 5 3 Испытания трубопроводов, опресовка труб Применяются компрессоры в зависимости от требований заказчика (от 1, 0 до 40 МПа) PET технология 150 600 м 3/час при 3, 5 до 4, 5 МПа 1 ЭКВ 140/40; 1 ЭКПВ 210/32

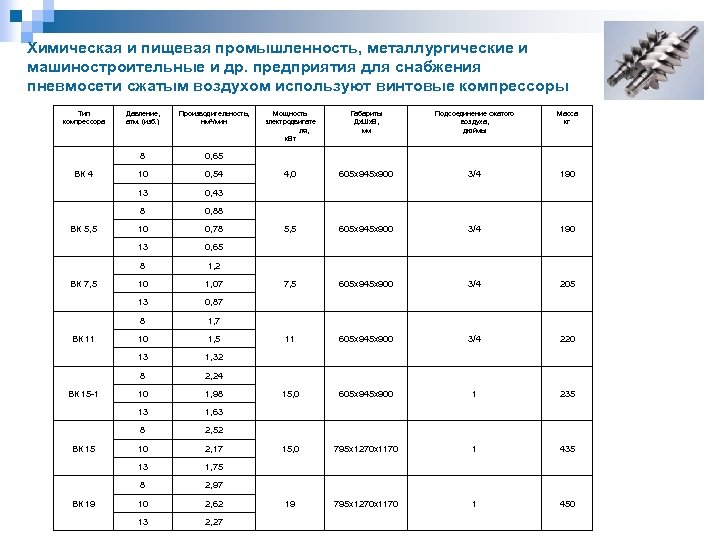

Химическая и пищевая промышленность, металлургические и машиностроительные и др. предприятия для снабжения пневмосети сжатым воздухом используют винтовые компрессоры Тип компрессора 10 0, 78 0, 65 1, 2 10 1, 07 0, 87 8 1, 7 10 1, 5 13 1, 32 8 2, 24 10 1, 98 13 1, 63 8 2, 52 10 2, 17 13 1, 75 8 ВК 19 0, 88 13 ВК 15 0, 43 8 ВК 15 1 0, 54 13 ВК 11 10 8 ВК 7, 5 0, 65 13 ВК 5, 5 Производительность, нм 3/мин 8 ВК 4 Давление, атм. (изб. ) 2, 97 10 2, 62 13 2, 27 Мощность электродвигате ля, к. Вт Габариты Дх. Шх. В, мм Подсоединение сжатого воздуха, дюймы Масса кг 4, 0 605 х945 х900 3/4 190 5, 5 605 х945 х900 3/4 190 7, 5 605 х945 х900 3/4 205 11 605 х945 х900 3/4 220 15, 0 605 х945 х900 1 235 15, 0 795 х1270 х1170 1 435 19 795 х1270 х1170 1 450

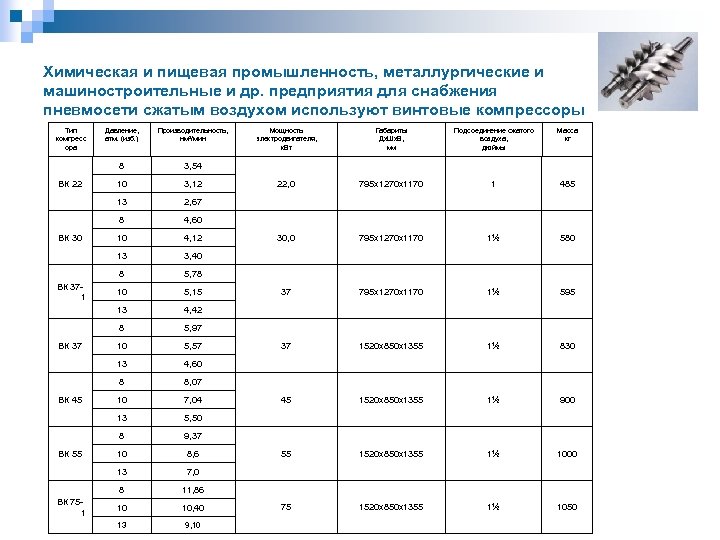

Химическая и пищевая промышленность, металлургические и машиностроительные и др. предприятия для снабжения пневмосети сжатым воздухом используют винтовые компрессоры Тип компресс ора 10 4, 12 3, 40 5, 78 10 5, 15 4, 42 8 5, 97 10 5, 57 13 4, 60 8 8, 07 10 7, 04 13 5, 50 8 9, 37 10 8, 6 13 7, 0 8 ВК 75 1 4, 60 13 ВК 55 2, 67 8 ВК 45 3, 12 13 ВК 37 10 8 ВК 37 1 3, 54 13 ВК 30 Производительность, нм 3/мин 8 ВК 22 Давление, атм. (изб. ) 11, 86 10 10, 40 13 9, 10 Мощность электродвигателя, к. Вт Габариты Дх. Шх. В, мм Подсоединение сжатого воздуха, дюймы Масса кг 22, 0 795 х1270 х1170 1 485 30, 0 795 х1270 х1170 1½ 580 37 795 х1270 х1170 1½ 595 37 1520 х850 х1355 1½ 830 45 1520 х850 х1355 1½ 900 55 1520 х850 х1355 1½ 1000 75 1520 х850 х1355 1½ 1050

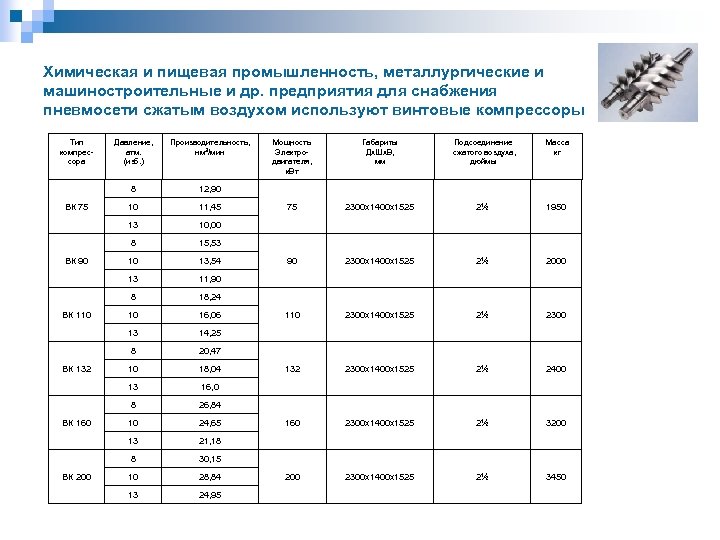

Химическая и пищевая промышленность, металлургические и машиностроительные и др. предприятия для снабжения пневмосети сжатым воздухом используют винтовые компрессоры Тип компрес сора 15, 53 10 13, 54 11, 90 18, 24 10 16, 06 13 14, 25 8 20, 47 10 18, 04 13 16, 0 8 26, 84 10 24, 65 13 21, 18 8 ВК 200 10, 00 8 ВК 160 11, 45 13 ВК 132 10 8 ВК 110 12, 90 13 ВК 90 Производительность, нм 3/мин 8 ВК 75 Давление, атм. (изб. ) 30, 15 10 28, 84 13 24, 95 Мощность Электро двигателя, к. Вт Габариты Дх. Шх. В, мм Подсоединение сжатого воздуха, дюймы Масса кг 75 2300 х1400 х1525 2½ 1950 90 2300 х1400 х1525 2½ 2000 110 2300 х1400 х1525 2½ 2300 132 2300 х1400 х1525 2½ 2400 160 2300 х1400 х1525 2½ 3200 2300 х1400 х1525 2½ 3450

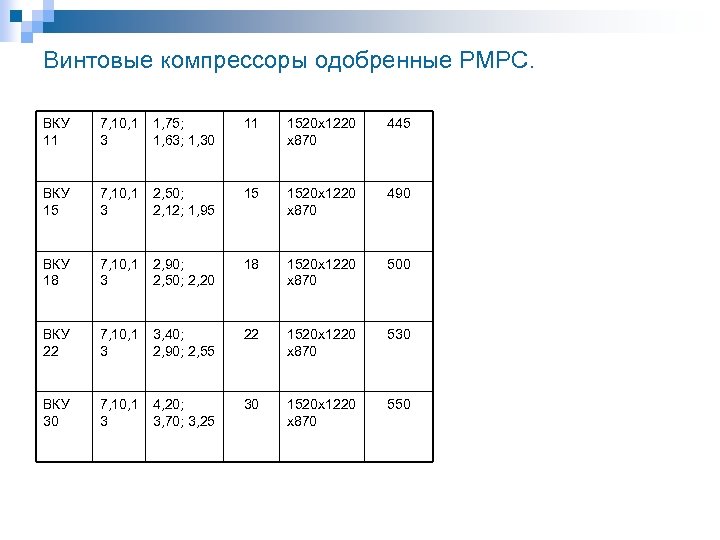

Винтовые компрессоры одобренные РМРС. ВКУ 11 7, 10, 1 3 1, 75; 1, 63; 1, 30 11 1520 х1220 х870 445 ВКУ 15 7, 10, 1 3 2, 50; 2, 12; 1, 95 15 1520 х1220 х870 490 ВКУ 18 7, 10, 1 3 2, 90; 2, 50; 2, 20 18 1520 х1220 х870 500 ВКУ 22 7, 10, 1 3 3, 40; 2, 90; 2, 55 22 1520 х1220 х870 530 ВКУ 30 7, 10, 1 3 4, 20; 3, 70; 3, 25 30 1520 х1220 х870 550

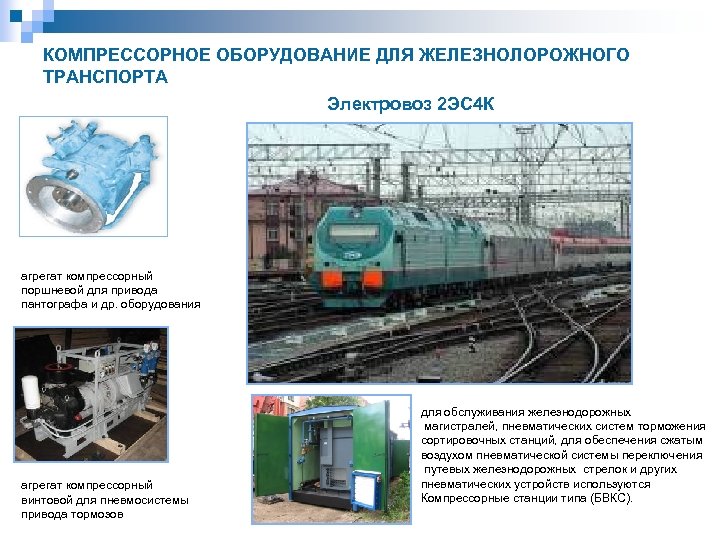

КОМПРЕССОРНОЕ ОБОРУДОВАНИЕ ДЛЯ ЖЕЛЕЗНОЛОРОЖНОГО ТРАНСПОРТА Электровоз 2 ЭС 4 К агрегат компрессорный поршневой для привода пантографа и др. оборудования агрегат компрессорный винтовой для пневмосистемы привода тормозов для обслуживания железнодорожных магистралей, пневматических систем торможения сортировочных станций, для обеспечения сжатым воздухом пневматической системы переключения путевых железнодорожных стрелок и других пневматических устройств используются Компрессорные станции типа (БВКС).

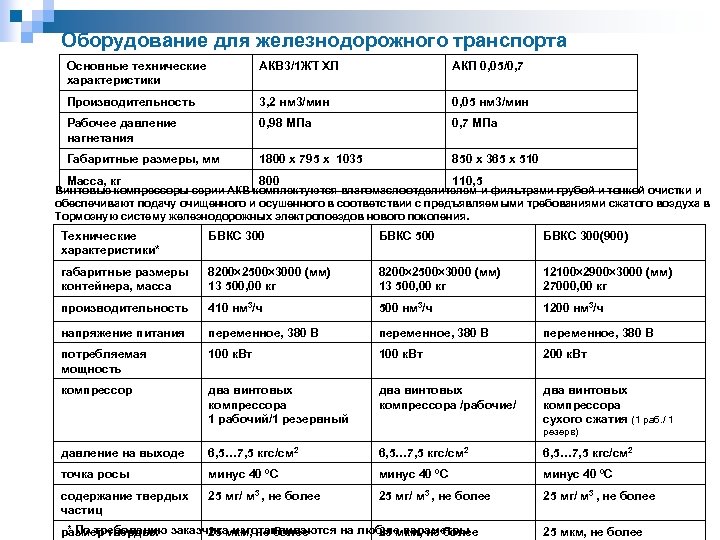

Оборудование для железнодорожного транспорта Основные технические характеристики АКВ 3/1 ЖТ ХЛ АКП 0, 05/0, 7 Производительность 3, 2 нм 3/мин 0, 05 нм 3/мин Рабочее давление нагнетания 0, 98 МПа 0, 7 МПа Габаритные размеры, мм 1800 х 795 х 1035 850 х 365 х 510 Масса, кг 800 110, 5 Винтовые компрессоры серии АКВ комплектуются влагомаслоотделителем и фильтрами грубой и тонкой очистки и обеспечивают подачу очищенного и осушенного в соответствии с предъявляемыми требованиями сжатого воздуха в Тормозную систему железнодорожных электропоездов нового поколения. Технические характеристики* БВКС 300 БВКС 500 БВКС 300(900) габаритные размеры контейнера, масса 8200 2500 3000 (мм) 13 500, 00 кг 12100 2900 3000 (мм) 27000, 00 кг производительность 410 нм 3/ч 500 нм 3/ч 1200 нм 3/ч напряжение питания переменное, 380 В потребляемая мощность 100 к. Вт 200 к. Вт компрессор два винтовых компрессора 1 рабочий/1 резервный два винтовых компрессора /рабочие/ два винтовых компрессора сухого сжатия (1 раб. / 1 резерв) давление на выходе 6, 5… 7, 5 кгс/см 2 точка росы минус 40 ºС содержание твердых частиц 25 мг/ м 3 , не более * По требованию заказчика изготавливаются на любые параметры размер твердых 25 мкм, не более
Оборудование ОАО «Компрессор» для газовой промышленности § § § Установки подготовки импульсного газа УПИГ осушка и очистка природного газа для привода пневмоуправляемой арматуры на объектах газовой промышленности; Блочные воздушные компрессорные станции (БВКС) предназначены для обеспечения осушенным и очищенным сжатым воздухом сухих газовых уплотнений и магнитных подвесов центробежных нагнетателей газоперекачивающих агрегатов (ГПА). Блоки подготовки топливного пускового и импульсного газа (БПТГ) предназначены для обеспечения работы ГПА и пневмоуправляемой арматуры на компрессорных станциях магистральных газопроводов;

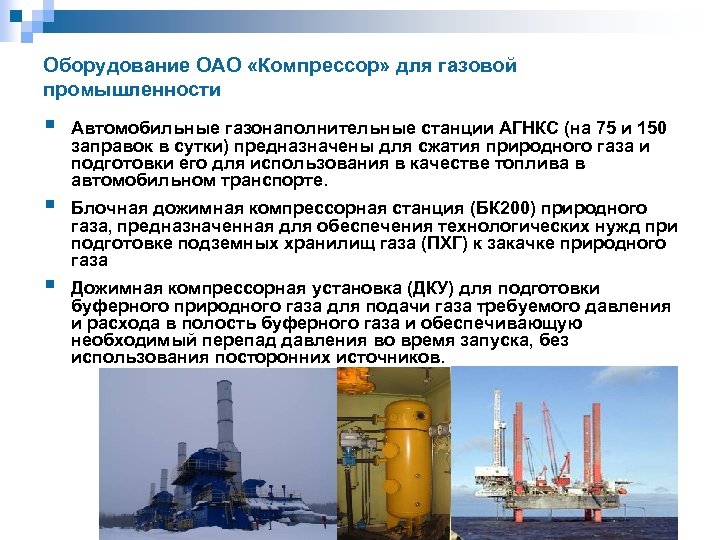

Оборудование ОАО «Компрессор» для газовой промышленности § § § Автомобильные газонаполнительные станции АГНКС (на 75 и 150 заправок в сутки) предназначены для сжатия природного газа и подготовки его для использования в качестве топлива в автомобильном транспорте. Блочная дожимная компрессорная станция (БК 200) природного газа, предназначенная для обеспечения технологических нужд при подготовке подземных хранилищ газа (ПХГ) к закачке природного газа Дожимная компрессорная установка (ДКУ) для подготовки буферного природного газа для подачи газа требуемого давления и расхода в полость буферного газа и обеспечивающую необходимый перепад давления во время запуска, без использования посторонних источников.

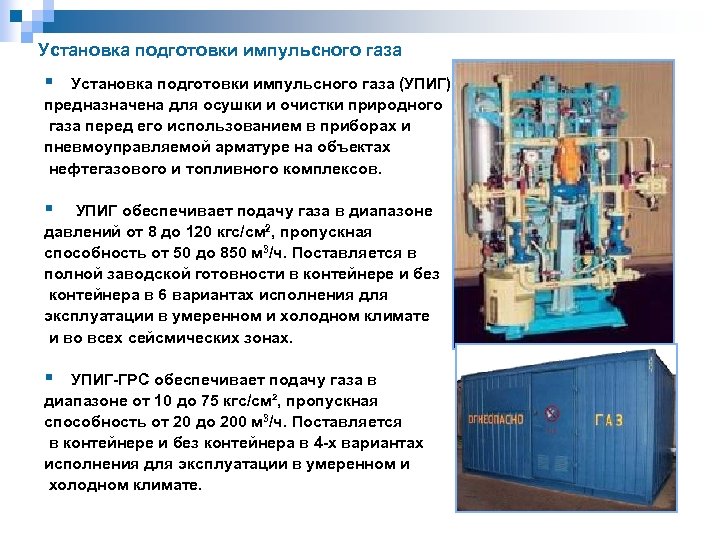

Установка подготовки импульсного газа § Установка подготовки импульсного газа (УПИГ) предназначена для осушки и очистки природного газа перед его использованием в приборах и пневмоуправляемой арматуре на объектах нефтегазового и топливного комплексов. § УПИГ обеспечивает подачу газа в диапазоне давлений от 8 до 120 кгс/см 2, пропускная способность от 50 до 850 м 3/ч. Поставляется в полной заводской готовности в контейнере и без контейнера в 6 вариантах исполнения для эксплуатации в умеренном и холодном климате и во всех сейсмических зонах. § УПИГ-ГРС обеспечивает подачу газа в диапазоне от 10 до 75 кгс/см², пропускная способность от 20 до 200 м 3/ч. Поставляется в контейнере и без контейнера в 4 -х вариантах исполнения для эксплуатации в умеренном и холодном климате.

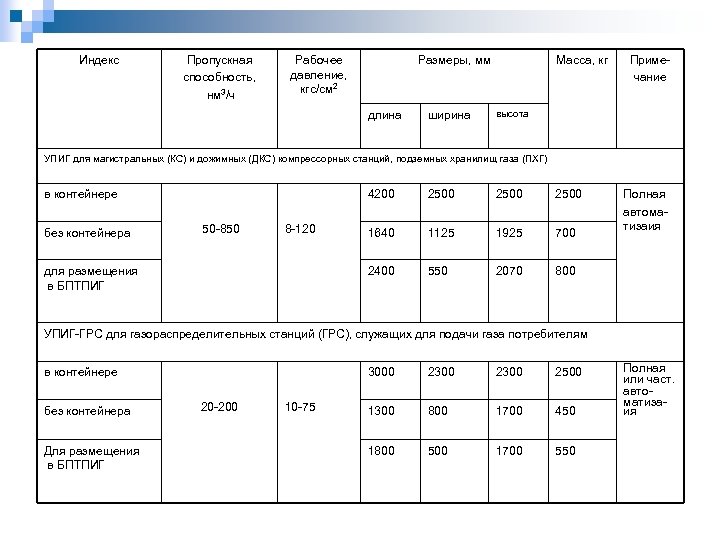

Индекс Пропускная способность, нм 3/ч Рабочее давление, кгс/см 2 Размеры, мм длина ширина Масса, кг Приме чание высота УПИГ для магистральных (КС) и дожимных (ДКС) компрессорных станций, подземных хранилищ газа (ПХГ) в контейнере без контейнера 4200 8 120 для размещения в БПТПИГ 2500 1640 1125 1925 700 2400 50 850 2500 550 2070 Полная автома тизаия 800 УПИГ ГРС для газораспределительных станций (ГРС), служащих для подачи газа потребителям в контейнере без контейнера Для размещения в БПТПИГ 3000 20 200 10 75 2300 2500 1300 800 1700 450 1800 500 1700 550 Полная или част. авто матиза ия
БЛОЧНО-КОНТЕЙНЕРНЫЕ СТАНЦИИ § Блок-контейнеры воздушных компрессорных станций типа БВКС, предназначены для размещения технологического оборудования и подачи сжатого воздуха, в качестве барьерного, в концевые лабиринтные уплотнения СГУ нагнетателя ГПА, для запирания утечек газа проходящих через первичные уплотнения ротора нагнетателя и для других целей. Компрессорные станции типа БВКС полностью автоматизированы, имеют систему контроля микроклимата внутри контейнера, систему очистки и осушки сжатого воздуха. Сжимаемый газ – воздух; Конечное давление 7, 5 кгс/см 2; 10 кгс/см 2; 12, 5 кгс/см 2; Температура точки росы, на выходе не выше минус 40 °С; Производительность компрессорных станций типа БВКС: БВКС 300 – не менее 410 нм 3/ч; БВКС 500 – не менее 1080 нм 3/ч. Габаритные размеры контейнера: 8200 х2500 х3000 (мм) Масса 13 500 кг. БВКС 300(900) Сжимаемый газ – воздух; Конечное давление 7, 5 кгс/см 2; 10 кгс/см 2; 12, 5 кгс/см 2; Температура точки росы, на выходе не выше минус 40 °С; Мощность потребляемая из сети, не более 190 к. Вт; Производительность не менее 1200 нм 3/ч Габаритные размеры контейнера: 12200 х2900 х3000 (мм) Масса 27 000 кг. § § § По требованию заказчика изготавливаются на любые параметры

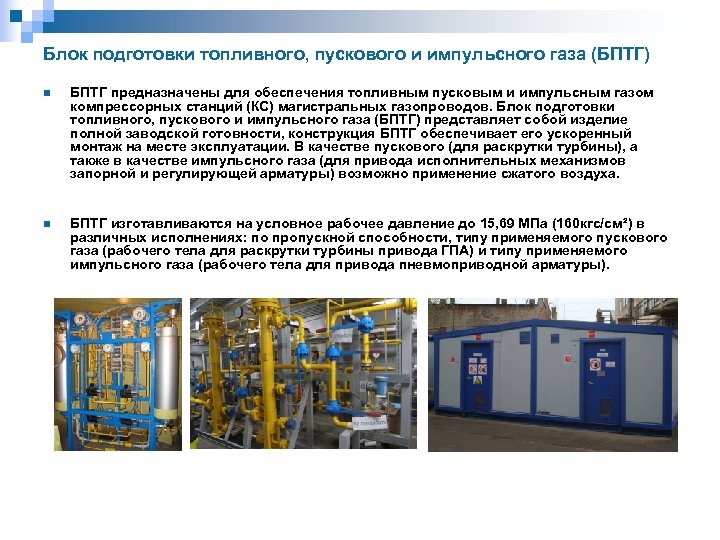

Блок подготовки топливного, пускового и импульсного газа (БПТГ) n БПТГ предназначены для обеспечения топливным пусковым и импульсным газом компрессорных станций (КС) магистральных газопроводов. Блок подготовки топливного, пускового и импульсного газа (БПТГ) представляет собой изделие полной заводской готовности, конструкция БПТГ обеспечивает его ускоренный монтаж на месте эксплуатации. В качестве пускового (для раскрутки турбины), а также в качестве импульсного газа (для привода исполнительных механизмов запорной и регулирующей арматуры) возможно применение сжатого воздуха. n БПТГ изготавливаются на условное рабочее давление до 15, 69 МПа (160 кгс/см²) в различных исполнениях: по пропускной способности, типу применяемого пускового газа (рабочего тела для раскрутки турбины привода ГПА) и типу применяемого импульсного газа (рабочего тела для привода пневмоприводной арматуры).

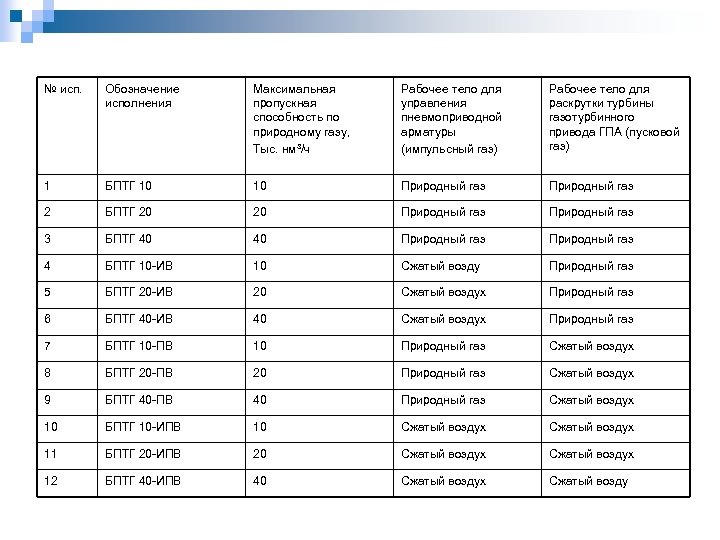

№ исп. Обозначение исполнения Максимальная пропускная способность по природному газу, Тыс. нм³/ч Рабочее тело для управления пневмоприводной арматуры (импульсный газ) Рабочее тело для раскрутки турбины газотурбинного привода ГПА (пусковой газ) 1 БПТГ 10 10 Природный газ 2 БПТГ 20 20 Природный газ 3 БПТГ 40 40 Природный газ 4 БПТГ 10 ИВ 10 Сжатый возду Природный газ 5 БПТГ 20 ИВ 20 Сжатый воздух Природный газ 6 БПТГ 40 ИВ 40 Сжатый воздух Природный газ 7 БПТГ 10 ПВ 10 Природный газ Сжатый воздух 8 БПТГ 20 ПВ 20 Природный газ Сжатый воздух 9 БПТГ 40 ПВ 40 Природный газ Сжатый воздух 10 БПТГ 10 ИПВ 10 Сжатый воздух 11 БПТГ 20 ИПВ 20 Сжатый воздух 12 БПТГ 40 ИПВ 40 Сжатый воздух Сжатый возду

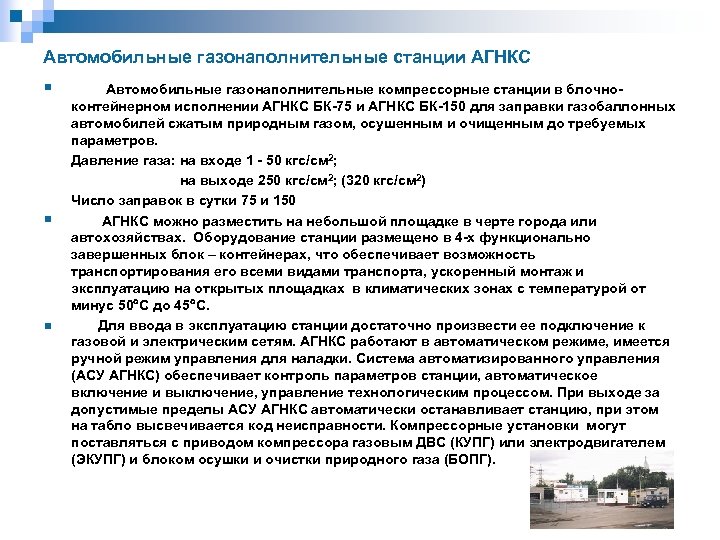

Автомобильные газонаполнительные станции АГНКС § Автомобильные газонаполнительные компрессорные станции в блочноконтейнерном исполнении АГНКС БК-75 и АГНКС БК-150 для заправки газобаллонных автомобилей сжатым природным газом, осушенным и очищенным до требуемых параметров. Давление газа: на входе 1 - 50 кгс/см 2; на выходе 250 кгс/см 2; (320 кгс/см 2) Число заправок в сутки 75 и 150 § АГНКС можно разместить на небольшой площадке в черте города или автохозяйствах. Оборудование станции размещено в 4 -х функционально завершенных блок – контейнерах, что обеспечивает возможность транспортирования его всеми видами транспорта, ускоренный монтаж и эксплуатацию на открытых площадках в климатических зонах с температурой от минус 50 С до 45 С. n Для ввода в эксплуатацию станции достаточно произвести ее подключение к газовой и электрическим сетям. АГНКС работают в автоматическом режиме, имеется ручной режим управления для наладки. Система автоматизированного управления (АСУ АГНКС) обеспечивает контроль параметров станции, автоматическое включение и выключение, управление технологическим процессом. При выходе за допустимые пределы АСУ АГНКС автоматически останавливает станцию, при этом на табло высвечивается код неисправности. Компрессорные установки могут поставляться с приводом компрессора газовым ДВС (КУПГ) или электродвигателем (ЭКУПГ) и блоком осушки и очистки природного газа (БОПГ).

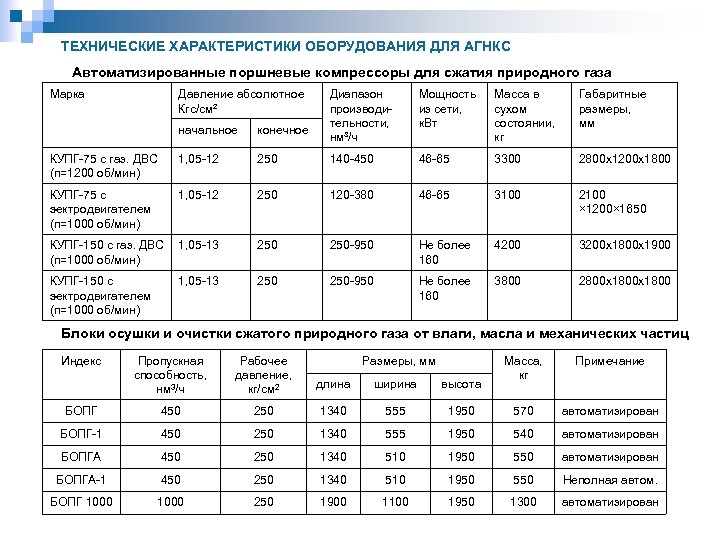

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ ДЛЯ АГНКС Автоматизированные поршневые компрессоры для сжатия природного газа Марка Давление абсолютное Кгс/см² Диапазон производи тельности, нм³/ч Мощность из сети, к. Вт Масса в сухом состоянии, кг Габаритные размеры, мм начальное конечное КУПГ 75 с газ. ДВС (п=1200 об/мин) 1, 05 12 250 140 450 46 65 3300 2800 х1200 х1800 КУПГ 75 с эектродвигателем (п=1000 об/мин) 1, 05 12 250 120 380 46 65 3100 2100 × 1200× 1650 КУПГ 150 с газ. ДВС (п=1000 об/мин) 1, 05 13 250 950 Не более 160 4200 3200 х1800 х1900 КУПГ 150 с эектродвигателем (п=1000 об/мин) 1, 05 13 250 950 Не более 160 3800 2800 х1800 Блоки осушки и очистки сжатого природного газа от влаги, масла и механических частиц Индекс Пропускная способность, нм 3/ч Рабочее давление, кг/см 2 Размеры, мм Масса, кг Примечание длина ширина высота БОПГ 450 250 1340 555 1950 570 автоматизирован БОПГ 1 450 250 1340 555 1950 540 автоматизирован БОПГА 450 250 1340 510 1950 550 автоматизирован БОПГА 1 450 250 1340 510 1950 550 Неполная автом. БОПГ 1000 250 1900 1100 1950 1300 автоматизирован

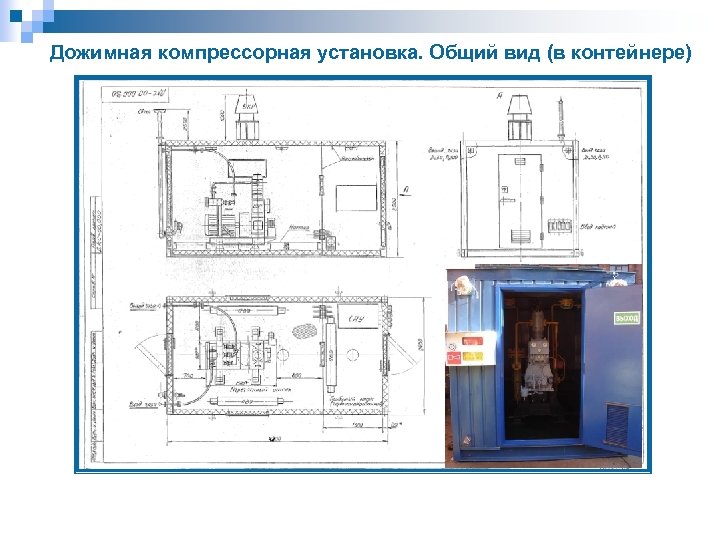

Дожимная компрессорная установка. Общий вид (в контейнере)

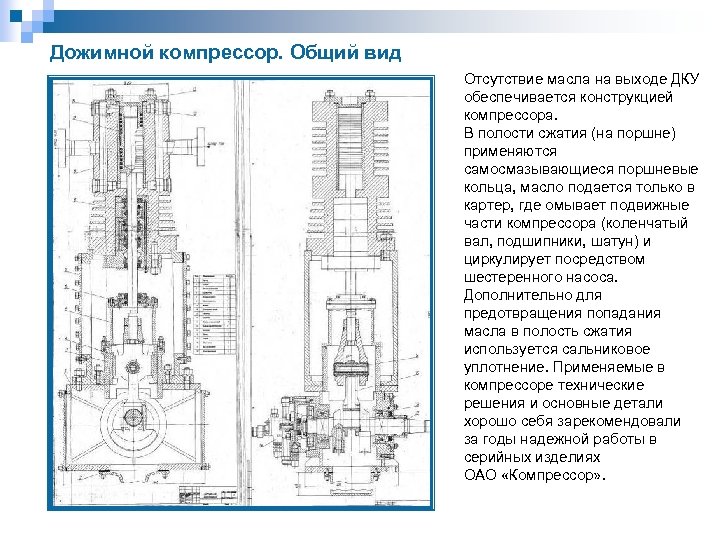

Дожимной компрессор. Общий вид Отсутствие масла на выходе ДКУ обеспечивается конструкцией компрессора. В полости сжатия (на поршне) применяются самосмазывающиеся поршневые кольца, масло подается только в картер, где омывает подвижные части компрессора (коленчатый вал, подшипники, шатун) и циркулирует посредством шестеренного насоса. Дополнительно для предотвращения попадания масла в полость сжатия используется сальниковое уплотнение. Применяемые в компрессоре технические решения и основные детали хорошо себя зарекомендовали за годы надежной работы в серийных изделиях ОАО «Компрессор» .

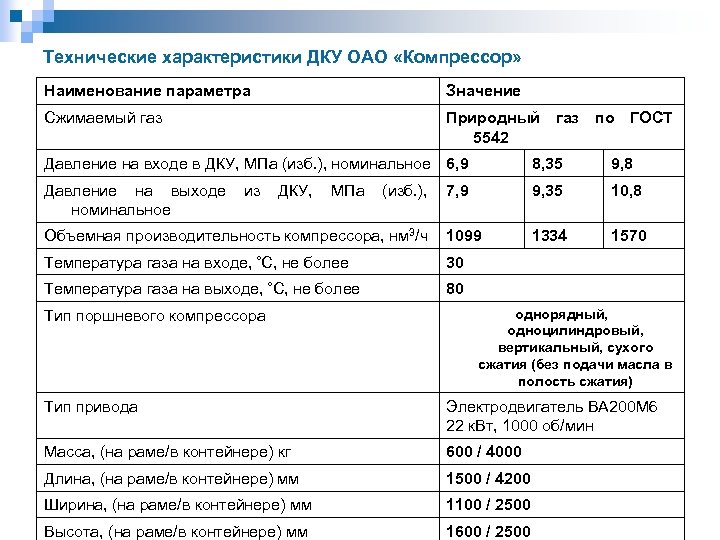

Технические характеристики ДКУ ОАО «Компрессор» Наименование параметра Значение Сжимаемый газ Природный газ по ГОСТ 5542 Давление на входе в ДКУ, МПа (изб. ), номинальное 6, 9 8, 35 9, 8 Давление на выходе номинальное 7, 9 9, 35 10, 8 Объемная производительность компрессора, нм 3/ч 1099 1334 1570 Температура газа на входе, С, не более 30 Температура газа на выходе, С, не более 80 из ДКУ, Тип поршневого компрессора МПа (изб. ), однорядный, одноцилиндровый, вертикальный, сухого сжатия (без подачи масла в полость сжатия) Тип привода Электродвигатель ВА 200 М 6 22 к. Вт, 1000 об/мин Масса, (на раме/в контейнере) кг 600 / 4000 Длина, (на раме/в контейнере) мм 1500 / 4200 Ширина, (на раме/в контейнере) мм 1100 / 2500 Высота, (на раме/в контейнере) мм 1600 / 2500

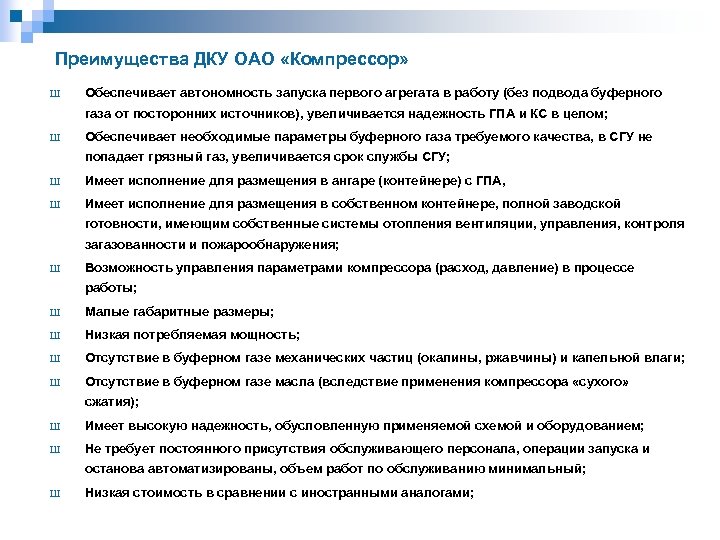

Преимущества ДКУ ОАО «Компрессор» Ш Обеспечивает автономность запуска первого агрегата в работу (без подвода буферного газа от посторонних источников), увеличивается надежность ГПА и КС в целом; Ш Обеспечивает необходимые параметры буферного газа требуемого качества, в СГУ не попадает грязный газ, увеличивается срок службы СГУ; Ш Имеет исполнение для размещения в ангаре (контейнере) с ГПА, Ш Имеет исполнение для размещения в собственном контейнере, полной заводской готовности, имеющим собственные системы отопления вентиляции, управления, контроля загазованности и пожарообнаружения; Ш Возможность управления параметрами компрессора (расход, давление) в процессе работы; Ш Малые габаритные размеры; Ш Низкая потребляемая мощность; Ш Отсутствие в буферном газе механических частиц (окалины, ржавчины) и капельной влаги; Ш Отсутствие в буферном газе масла (вследствие применения компрессора «сухого» сжатия); Ш Имеет высокую надежность, обусловленную применяемой схемой и оборудованием; Ш Не требует постоянного присутствия обслуживающего персонала, операции запуска и останова автоматизированы, объем работ по обслуживанию минимальный; Ш Низкая стоимость в сравнении с иностранными аналогами;

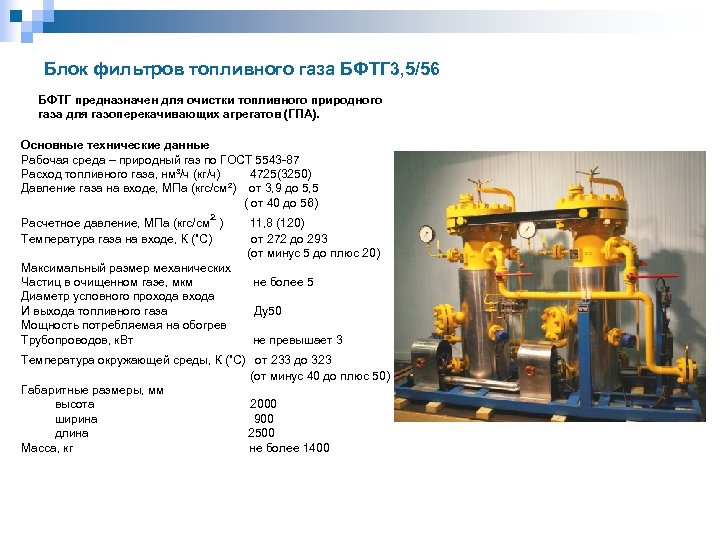

Блок фильтров топливного газа БФТГ 3, 5/56 БФТГ предназначен для очистки топливного природного газа для газоперекачивающих агрегатов (ГПА). Основные технические данные Рабочая среда – природный газ по ГОСТ 5543 87 Расход топливного газа, нм³/ч (кг/ч) 4725(3250) Давление газа на входе, МПа (кгс/см²) от 3, 9 до 5, 5 ( от 40 до 56) Расчетное давление, МПа (кгс/см² ) Температура газа на входе, К (˚С) Максимальный размер механических Частиц в очищенном газе, мкм Диаметр условного прохода входа И выхода топливного газа Мощность потребляемая на обогрев Трубопроводов, к. Вт 11, 8 (120) от 272 до 293 (от минус 5 до плюс 20) не более 5 Ду50 не превышает 3 Температура окружающей среды, К (˚С) от 233 до 323 (от минус 40 до плюс 50) Габаритные размеры, мм высота 2000 ширина 900 длина 2500 Масса, кг не более 1400

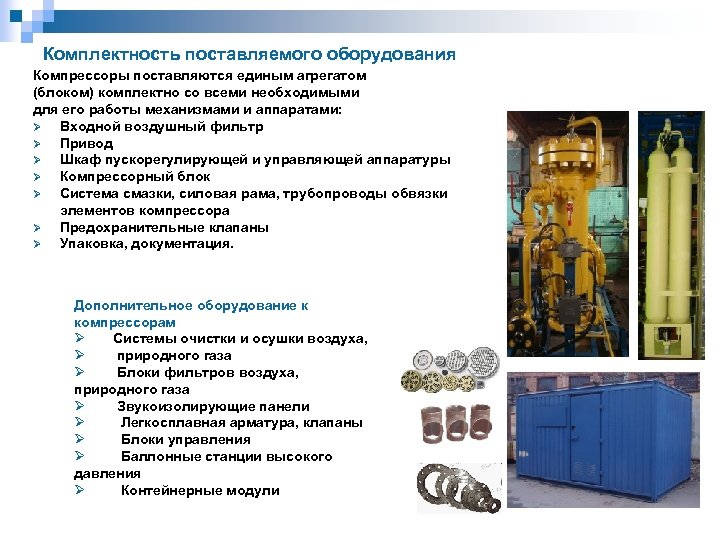

Комплектность поставляемого оборудования Компрессоры поставляются единым агрегатом (блоком) комплектно со всеми необходимыми для его работы механизмами и аппаратами: Ø Входной воздушный фильтр Ø Привод Ø Шкаф пускорегулирующей и управляющей аппаратуры Ø Компрессорный блок Ø Система смазки, силовая рама, трубопроводы обвязки элементов компрессора Ø Предохранительные клапаны Ø Упаковка, документация. Дополнительное оборудование к компрессорам Ø Системы очистки и осушки воздуха, Ø природного газа Ø Блоки фильтров воздуха, природного газа Ø Звукоизолирующие панели Ø Легкосплавная арматура, клапаны Ø Блоки управления Ø Баллонные станции высокого давления Ø Контейнерные модули

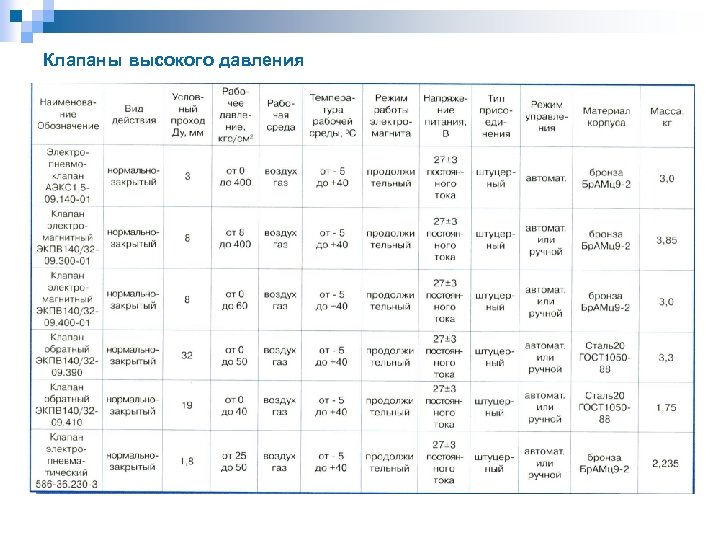

Клапаны высокого давления

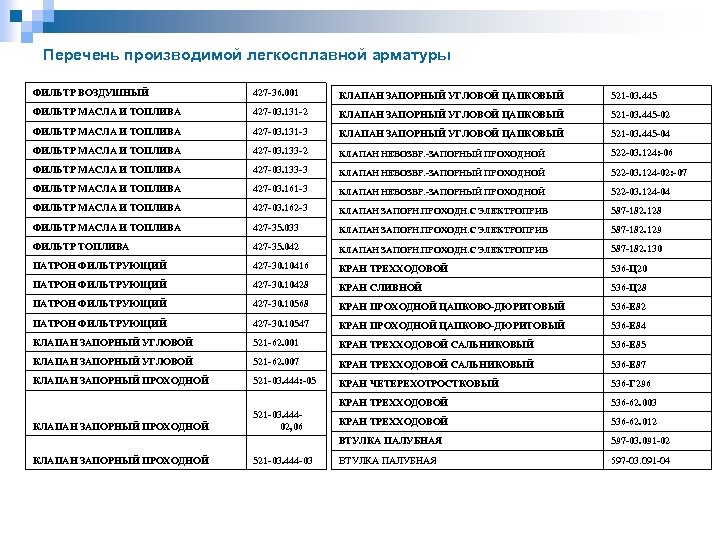

Перечень производимой легкосплавной арматуры ФИЛЬТP ВОЗДУШНЫЙ 427 -36. 001 КЛАПАН ЗАПОPНЫЙ УГЛОВОЙ ЦАПКОВЫЙ 521 -03. 445 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 131 -2 КЛАПАН ЗАПОPНЫЙ УГЛОВОЙ ЦАПКОВЫЙ 521 -03. 445 -02 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 131 -3 КЛАПАН ЗАПОPНЫЙ УГЛОВОЙ ЦАПКОВЫЙ 521 -03. 445 -04 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 133 -2 КЛАПАН НЕВОЗВP. -ЗАПОPНЫЙ ПPОХОДНОЙ 522 -03. 124: -06 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 133 -3 КЛАПАН НЕВОЗВP. -ЗАПОPНЫЙ ПPОХОДНОЙ 522 -03. 124 -02: -07 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 161 -3 КЛАПАН НЕВОЗВP. -ЗАПОPНЫЙ ПPОХОДНОЙ 522 -03. 124 -04 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -03. 162 -3 КЛАПАН ЗАПОPН. ПPОХОДН. С ЭЛЕКТPОПPИВ 587 -182. 128 ФИЛЬТP МАСЛА И ТОПЛИВА 427 -35. 033 КЛАПАН ЗАПОPН. ПPОХОДН. С ЭЛЕКТPОПPИВ 587 -182. 129 ФИЛЬТP ТОПЛИВА 427 -35. 042 КЛАПАН ЗАПОPН. ПPОХОДН. С ЭЛЕКТPОПPИВ 587 -182. 130 ПАТPОН ФИЛЬТPУЮЩИЙ 427 -30. 10416 КPАН ТPЕХХОДОВОЙ 536 -Ц 20 ПАТPОН ФИЛЬТPУЮЩИЙ 427 -30. 10428 КPАН СЛИВНОЙ 536 -Ц 28 ПАТPОН ФИЛЬТPУЮЩИЙ 427 -30. 10568 КРАН ПPОХОДНОЙ ЦАПКОВО-ДЮPИТОВЫЙ 536 -Е 82 ПАТPОН ФИЛЬТPУЮЩИЙ 427 -30. 10547 КРАН ПPОХОДНОЙ ЦАПКОВО-ДЮPИТОВЫЙ 536 -Е 84 КЛАПАН ЗАПОPНЫЙ УГЛОВОЙ 521 -62. 001 КPАН ТPЕХХОДОВОЙ САЛЬНИКОВЫЙ 536 -Е 85 КЛАПАН ЗАПОPНЫЙ УГЛОВОЙ 521 -62. 007 КPАН ТPЕХХОДОВОЙ САЛЬНИКОВЫЙ 536 -Е 87 КЛАПАН ЗАПОPНЫЙ ПPОХОДНОЙ 521 -03. 444: -05 КPАН ЧЕТЕPЕХОТPОСТКОВЫЙ 536 -Г 296 КPАН ТPЕХХОДОВОЙ 536 -62. 003 КЛАПАН ЗАПОPНЫЙ ПPОХОДНОЙ 521 -03. 44402, 06 КPАН ТPЕХХОДОВОЙ 536 -62. 012 ВТУЛКА ПАЛУБНАЯ 597 -03. 091 -04 КЛАПАН ЗАПОPНЫЙ ПPОХОДНОЙ 521 -03. 444 -03

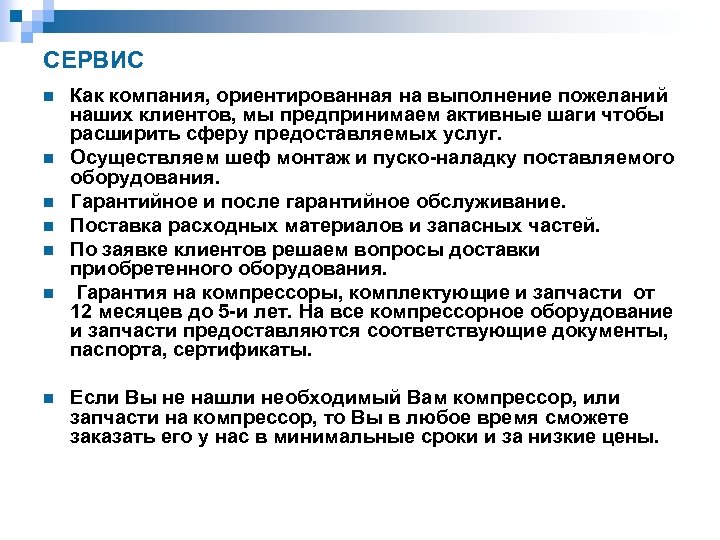

СЕРВИС n n n n Как компания, ориентированная на выполнение пожеланий наших клиентов, мы предпринимаем активные шаги чтобы расширить сферу предоставляемых услуг. Осуществляем шеф монтаж и пуско-наладку поставляемого оборудования. Гарантийное и после гарантийное обслуживание. Поставка расходных материалов и запасных частей. По заявке клиентов решаем вопросы доставки приобретенного оборудования. Гарантия на компрессоры, комплектующие и запчасти от 12 месяцев до 5 -и лет. На все компрессорное оборудование и запчасти предоставляются соответствующие документы, паспорта, сертификаты. Если Вы не нашли необходимый Вам компрессор, или запчасти на компрессор, то Вы в любое время сможете заказать его у нас в минимальные сроки и за низкие цены.
ОАО «КОМПРЕССОР» ОАО «Компрессор» имеет высококвалифицированное конструкторское бюро и хорошую производственную базу для создания современного компрессорного оборудования, а также монтажно-сервисную службу. ОАО «КОМПРЕССОР» открыто для сотрудничества и готово разработать, изготовить и поставить надежные компрессоры и другое оборудование на необходимые параметры по требованиям заказчика. ОАО «КОМПРЕССОР» (г. Санкт-Петербург) Факс: (812) 596 -33 -97 Телефон: (812) 295 -50 -90 E-mail: office@compressor. spb. ru, Web: http: //www. compressor. spb. ru
