О порядке реализации проекта Резонанс Научные задачи проекта

О порядке реализации проекта "Резонанс» Научные задачи проекта: «старые» и «новые» . Состав КНА, состояние дел по подготовке и возможные перспективы реализации проекта. Состояние дел и перспективы подготовки ННК.

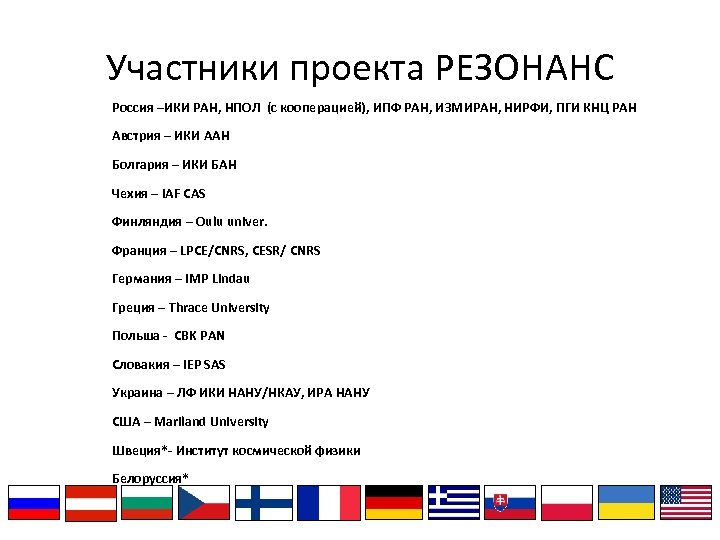

Участники проекта РЕЗОНАНС Россия –ИКИ РАН, НПОЛ (с кооперацией), ИПФ РАН, ИЗМИРАН, НИРФИ, ПГИ КНЦ РАН Австрия – ИКИ ААН Болгария – ИКИ БАН Чехия – IAF CAS Финляндия – Oulu univer. Франция – LPCE/CNRS, CESR/ CNRS Германия – IMP Lindau Греция – Thrace University Польша - CBK PAN Словакия – IEP SAS Украина – ЛФ ИКИ НАНУ/НКАУ, ИРА НАНУ США – Mariland University Швеция*- Институт космической физики Белоруссия*

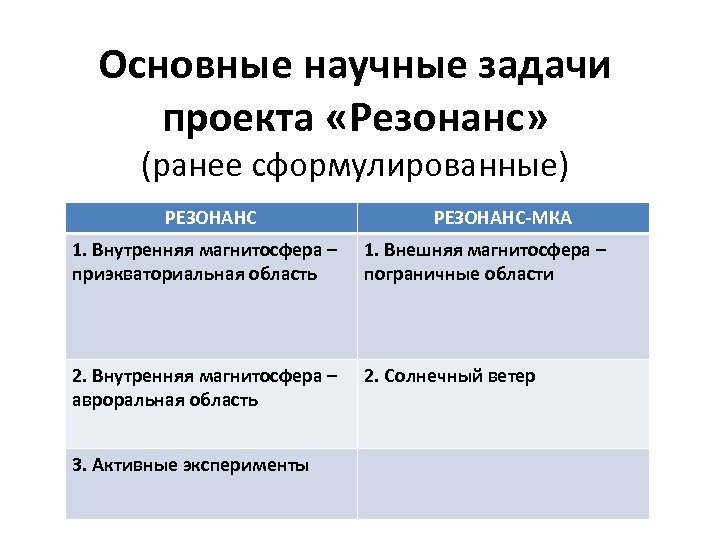

Основные научные задачи проекта «Резонанс» (ранее сформулированные) РЕЗОНАНС-МКА 1. Внутренняя магнитосфера – приэкваториальная область 1. Внешняя магнитосфера – пограничные области 2. Внутренняя магнитосфера – авроральная область 2. Солнечный ветер 3. Активные эксперименты

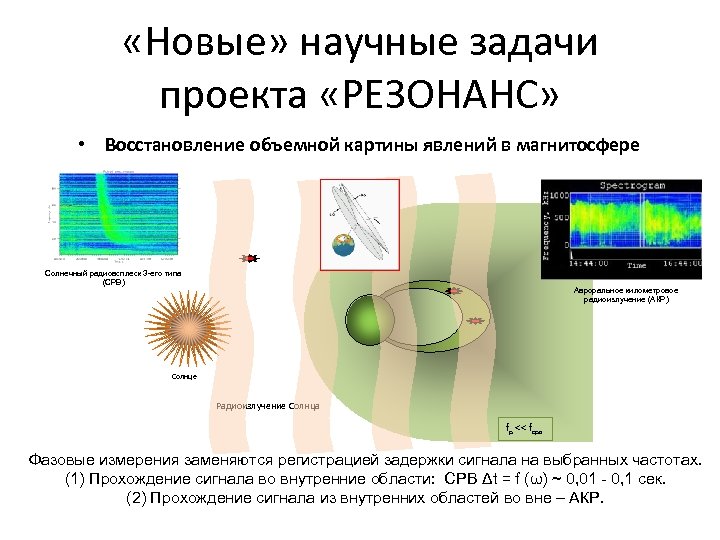

«Новые» научные задачи проекта «РЕЗОНАНС» • Восстановление объемной картины явлений в магнитосфере Солнечный радиовсплеск 3 -его типа (СРВ) Авроральное километровое радиоизлучение (АКР) Солнце Радиоизлучение Солнца fp << fсрв Фазовые измерения заменяются регистрацией задержки сигнала на выбранных частотах. (1) Прохождение сигнала во внутренние области: СРВ Δt = f (ω) ~ 0, 01 - 0, 1 сек. (2) Прохождение сигнала из внутренних областей во вне – АКР.

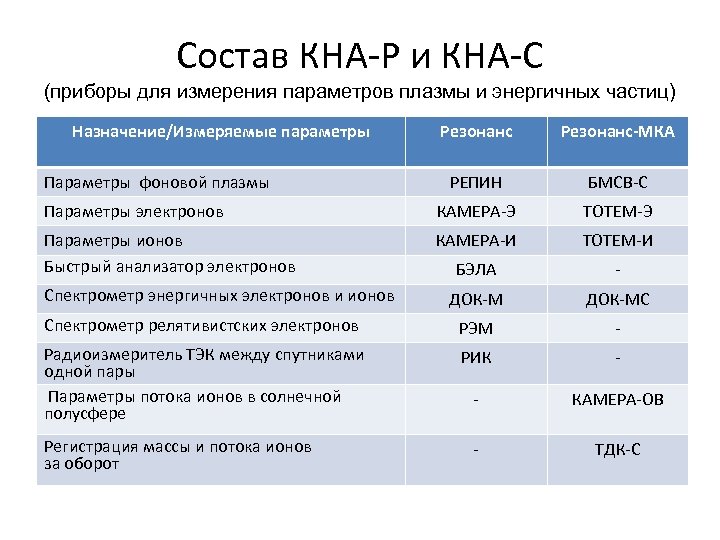

Состав КНА-Р и КНА-С (приборы для измерения параметров плазмы и энергичных частиц) Назначение/Измеряемые параметры Резонанс-МКА РЕПИН БМСВ-С Параметры электронов КАМЕРА-Э ТОТЕМ-Э Параметры ионов Быстрый анализатор электронов КАМЕРА-И ТОТЕМ-И БЭЛА - ДОК-МС Спектрометр релятивистских электронов РЭМ - Радиоизмеритель ТЭК между спутниками одной пары Параметры потока ионов в солнечной полусфере РИК - - КАМЕРА-ОВ - ТДК-С Параметры фоновой плазмы Спектрометр энергичных электронов и ионов Регистрация массы и потока ионов за оборот

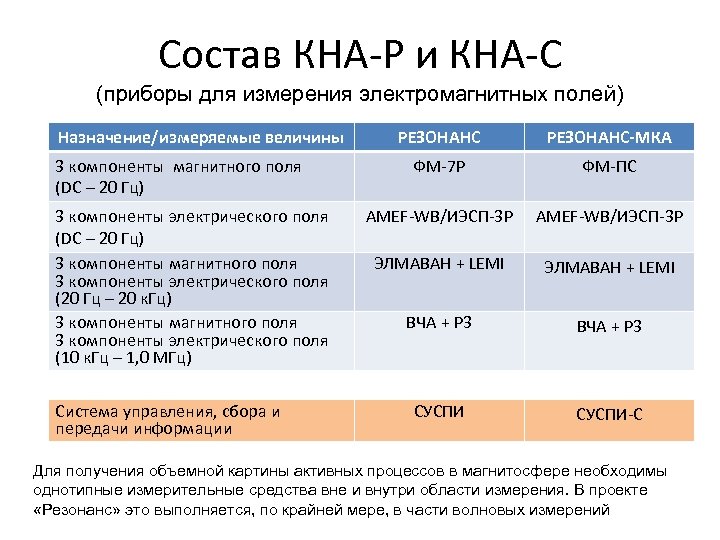

Состав КНА-Р и КНА-С (приборы для измерения электромагнитных полей) Назначение/измеряемые величины 3 компоненты магнитного поля (DC – 20 Гц) 3 компоненты электрического поля (DC – 20 Гц) 3 компоненты магнитного поля 3 компоненты электрического поля (20 Гц – 20 к. Гц) 3 компоненты магнитного поля 3 компоненты электрического поля (10 к. Гц – 1, 0 МГц) Система управления, сбора и передачи информации РЕЗОНАНС-МКА ФМ-7 Р ФМ-ПС AMEF-WB/ИЭСП-3 Р ЭЛМАВАН + LEMI ВЧА + Р 3 СУСПИ-С Для получения объемной картины активных процессов в магнитосфере необходимы однотипные измерительные средства вне и внутри области измерения. В проекте «Резонанс» это выполняется, по крайней мере, в части волновых измерений

Состояние дел по подготовке КНА проекта РЕЗОНАНС (документация) Документ РЕЗОНАНС-МКА Техническое задание на КНА Выпущено Технические задания на приборы Выпущены Габаритные чертежи на приборы КНА Согласованы ПОН, КПЭО, ПОБ на КНА Выпущены РКД на КНА Выпущена

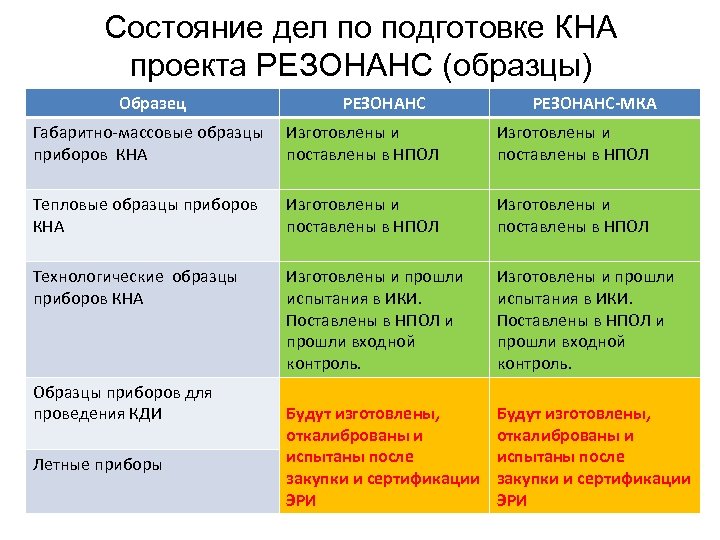

Состояние дел по подготовке КНА проекта РЕЗОНАНС (образцы) Образец РЕЗОНАНС-МКА Габаритно-массовые образцы приборов КНА Изготовлены и поставлены в НПОЛ Тепловые образцы приборов КНА Изготовлены и поставлены в НПОЛ Технологические образцы приборов КНА Изготовлены и прошли испытания в ИКИ. Поставлены в НПОЛ и прошли входной контроль. Будут изготовлены, откалиброваны и испытаны после закупки и сертификации ЭРИ Образцы приборов для проведения КДИ Летные приборы

Схема основных рабочих циклов ННК проекта «Резонанс» . Наземный комплекс управления Проработан вопрос включения в ННК проекта зарубежных пунктов приема научной информации, что позволяет обеспечить повышение научной отдачи проекта в целом без привлечения дополнительных финансовых ресурсов.

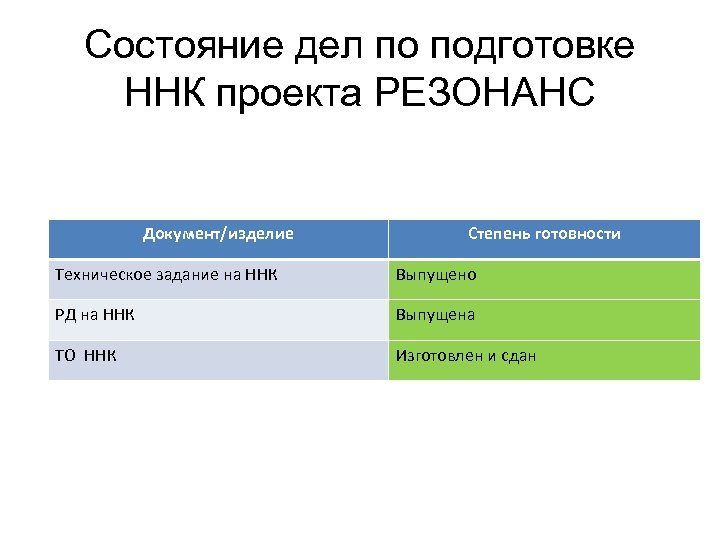

Состояние дел по подготовке ННК проекта РЕЗОНАНС Документ/изделие Степень готовности Техническое задание на ННК Выпущено РД на ННК Выпущена ТО ННК Изготовлен и сдан

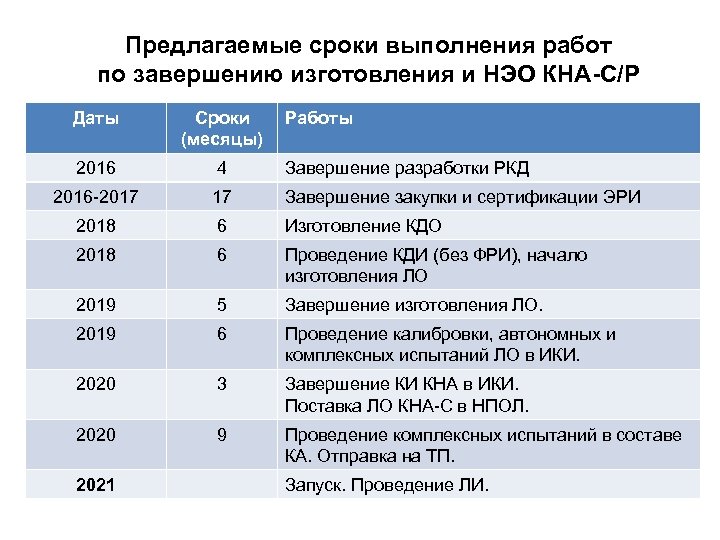

Предлагаемые сроки выполнения работ по завершению изготовления и НЭО КНА-С/Р Даты Сроки (месяцы) 2016 4 Завершение разработки РКД 2016 -2017 17 Завершение закупки и сертификации ЭРИ 2018 6 Изготовление КДО 2018 6 Проведение КДИ (без ФРИ), начало изготовления ЛО 2019 5 Завершение изготовления ЛО. 2019 6 Проведение калибровки, автономных и комплексных испытаний ЛО в ИКИ. 2020 3 Завершение КИ КНА в ИКИ. Поставка ЛО КНА-С в НПОЛ. 2020 9 Проведение комплексных испытаний в составе КА. Отправка на ТП. 2021 Работы Запуск. Проведение ЛИ.

Заключение 1. С целью сохранения актуальности проекта и c учетом результатов современных проектов "Кластер" (CLUSTER), "Ван Аллен проб" (Van Allen Probes) и "Темис" (THEMIS), а также технических возможностей, целесообразно изменить научную программу проекта "Резонанс" с приоритетом проведения исследований парой спутников "Резонанс" на малых пространственных масштабах в магнитной силовой трубке, связанной с наземными средствами, и одновременно с наблюдениями в солнечном ветре и внешней магнитосфере космическим аппаратом "Резонанс. МКА". 2. Рекомендовать ГК РОСКОСМОС при наличии технической возможности реализовать запуск трех КА проекта "Резонанс" (2 КА "Резонанс" и 1 КА "Резонанс-МКА") одной РН в 2021 -2022 годах.

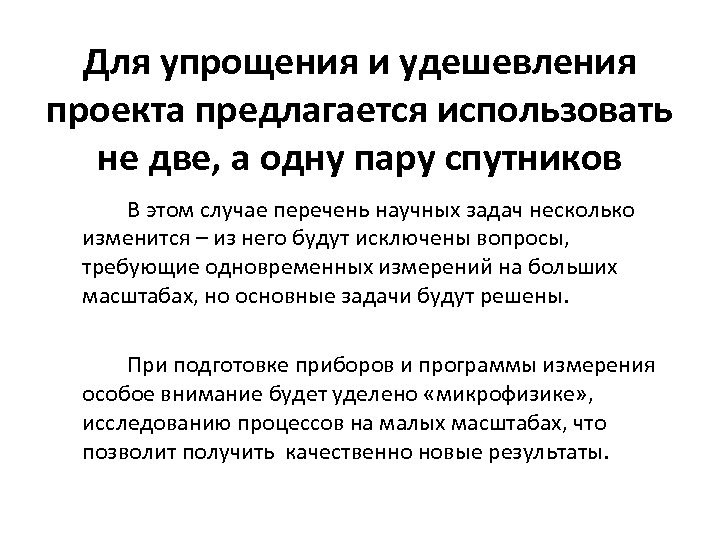

Для упрощения и удешевления проекта предлагается использовать не две, а одну пару спутников В этом случае перечень научных задач несколько изменится – из него будут исключены вопросы, требующие одновременных измерений на больших масштабах, но основные задачи будут решены. При подготовке приборов и программы измерения особое внимание будет уделено «микрофизике» , исследованию процессов на малых масштабах, что позволит получить качественно новые результаты.

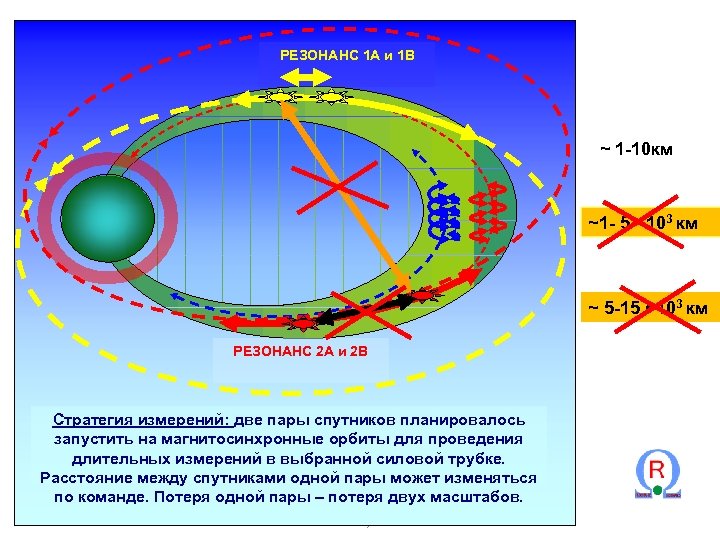

РЕЗОНАНС 1 А и 1 В ~ 1 -10 км ~1 - 5 • 103 км ~ 5 -15 • 103 км РЕЗОНАНС 2 А и 2 В Стратегия измерений: две пары спутников планировалось запустить на магнитосинхронные орбиты для проведения длительных измерений в выбранной силовой трубке. Расстояние между спутниками одной пары может изменяться по команде. Потеря одной пары – потеря двух масштабов. Second GDRE "Cosmophysic" Workshop, Touluose, 2009

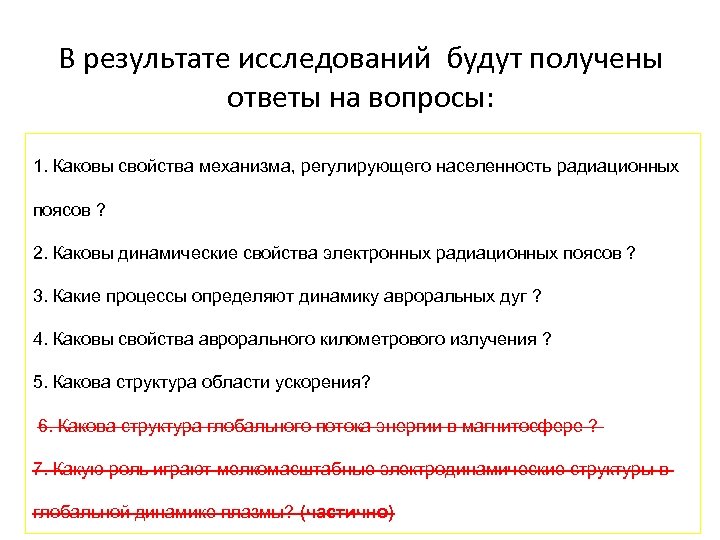

В результате исследований будут получены ответы на вопросы: 1. Каковы свойства механизма, регулирующего населенность радиационных поясов ? 2. Каковы динамические свойства электронных радиационных поясов ? 3. Какие процессы определяют динамику авроральных дуг ? 4. Каковы свойства аврорального километрового излучения ? 5. Какова структура области ускорения? 6. Какова структура глобального потока энергии в магнитосфере ? 7. Какую роль играют мелкомасштабные электродинамические структуры в глобальной динамике плазмы? (частично)
