О компании Австро-Венгрия 1896 год Herzgasse

О компании

Австро-Венгрия, 1896 год

Herzgasse, Wien HERZ Gruppe Eröffnung Energietechnik Pinkafeld, 23. April 2010

Fabrik Herzgasse 64 -66

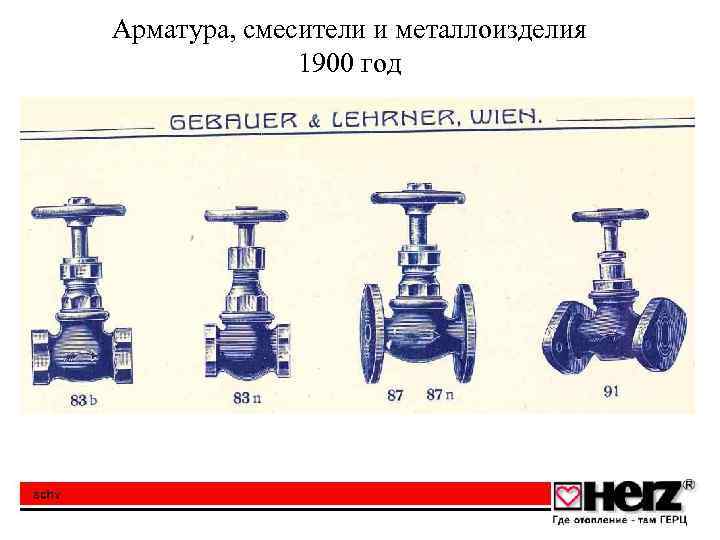

Арматура, смесители и металлоизделия 1900 год

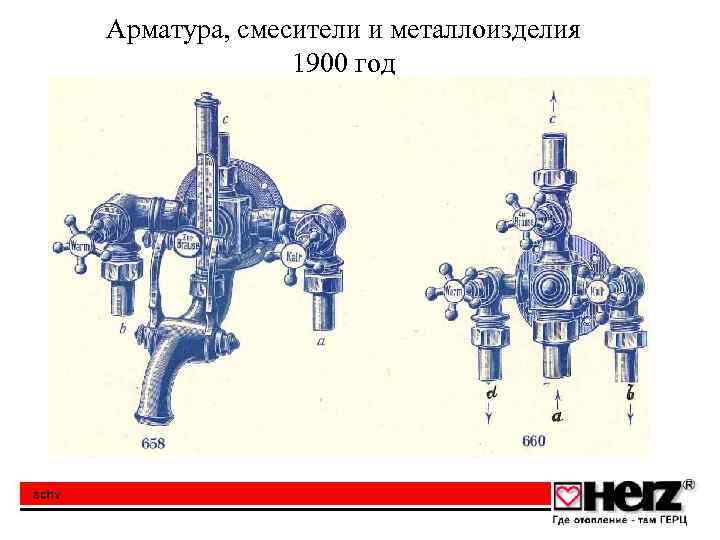

Арматура, смесители и металлоизделия 1900 год

Первое медное литье в Вене

Отопительная арматура для жилого строительства 1957 год

HERZ Armaturen, 1960 год

Центральное отопление в общественном и жилом строительстве

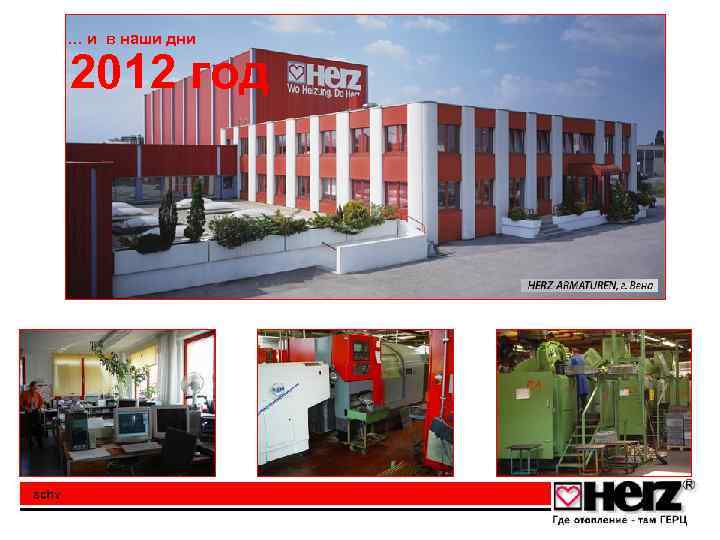

… и в наши дни 2012 год

Доктор Герхард Глинцерер

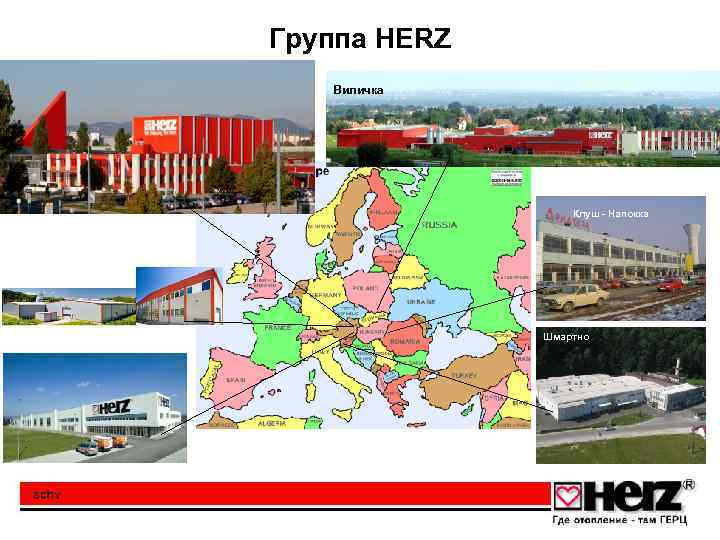

Группа HERZ Виличка Клуш - Напокка Шмартно

Предприятия по продажам Партнеры

HERZ по всему миру

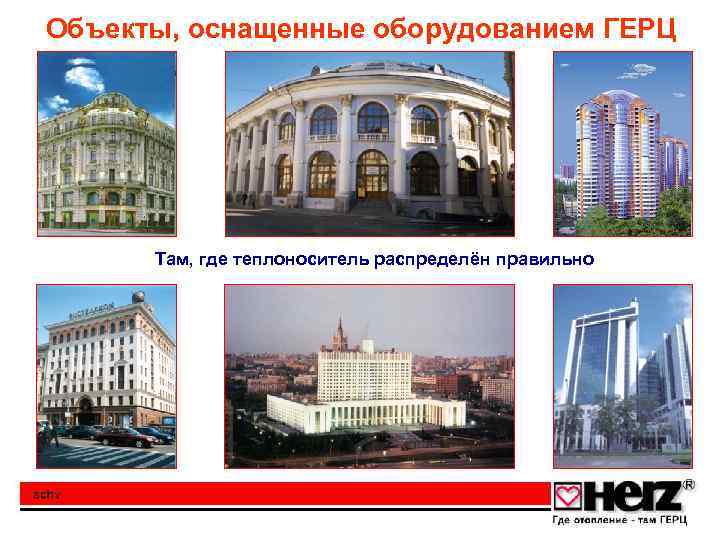

Объекты, оснащенные оборудованием ГЕРЦ Там, где теплоноситель распределён правильно

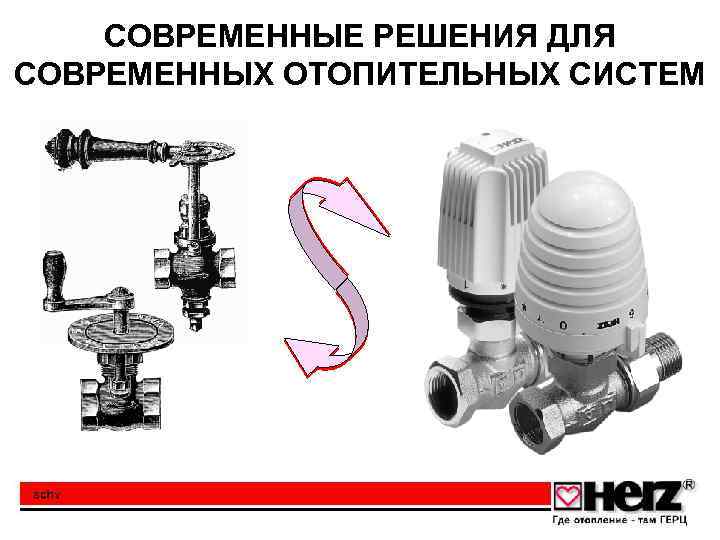

СОВРЕМЕННЫЕ РЕШЕНИЯ ДЛЯ СОВРЕМЕННЫХ ОТОПИТЕЛЬНЫХ СИСТЕМ

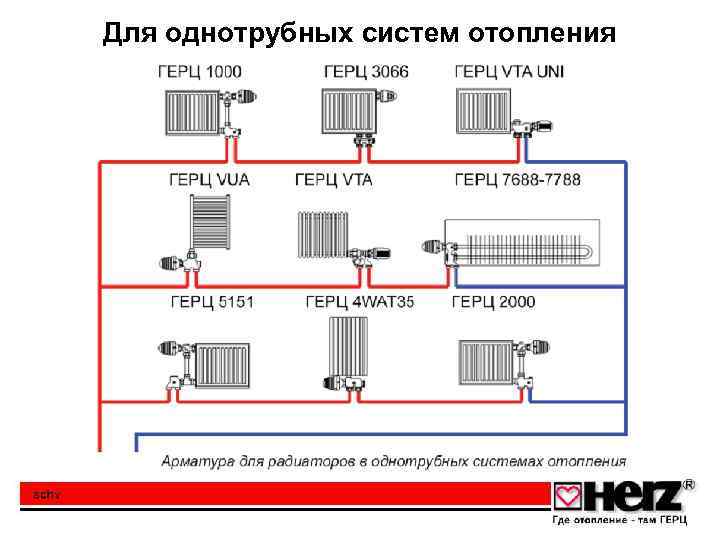

Для однотрубных систем отопления

Установка балансировочных и запорных клапанов в однотрубных горизонтальных системах 5 4 6 3 1 2

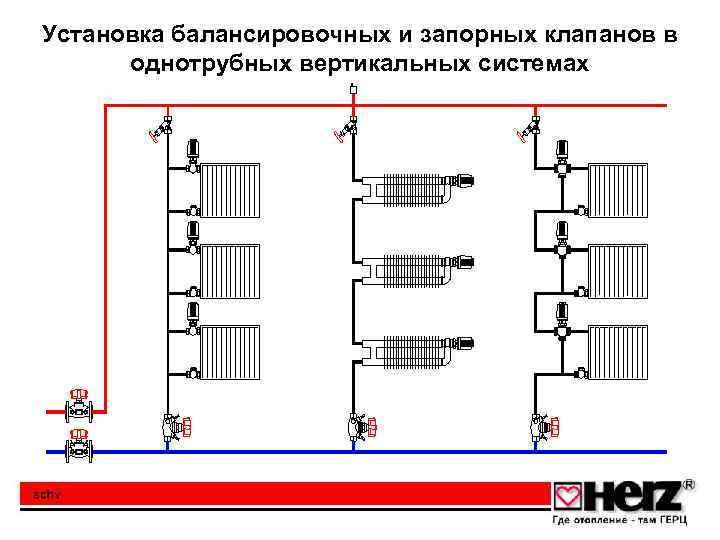

Установка балансировочных и запорных клапанов в однотрубных вертикальных системах

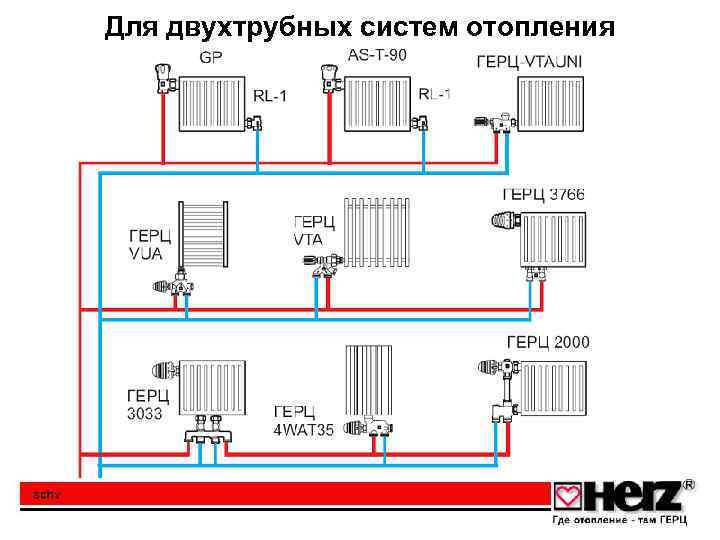

Для двухтрубных систем отопления

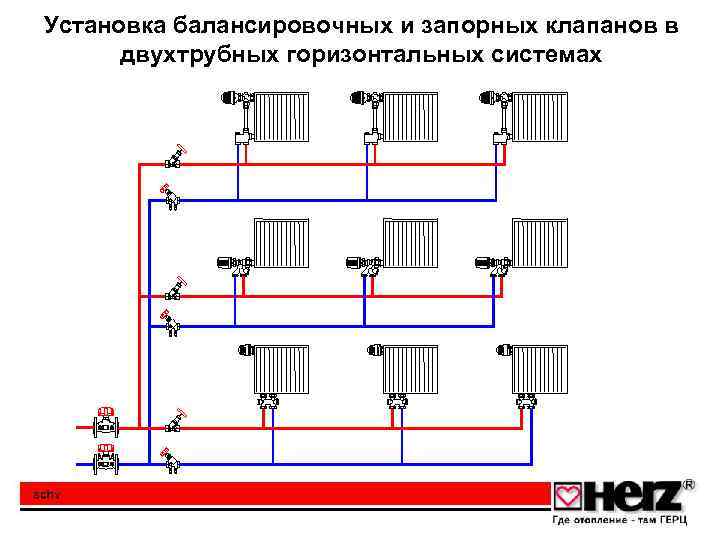

Установка балансировочных и запорных клапанов в двухтрубных горизонтальных системах

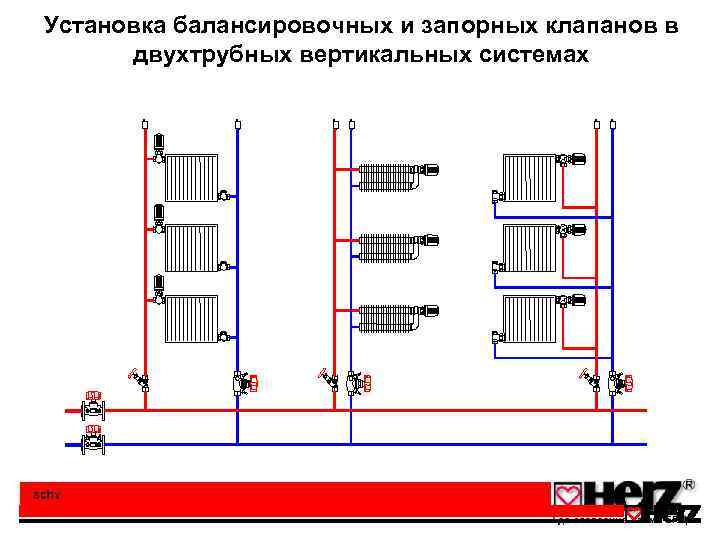

Установка балансировочных и запорных клапанов в двухтрубных вертикальных системах

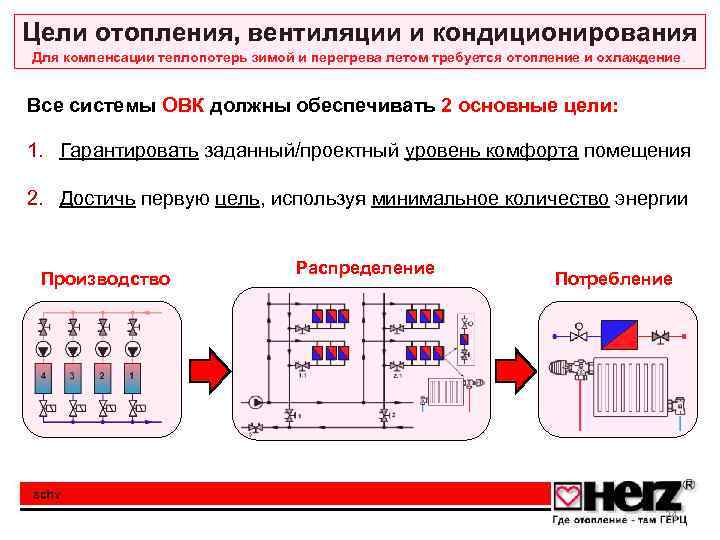

Цели отопления, вентиляции и кондиционирования Для компенсации теплопотерь зимой и перегрева летом требуется отопление и охлаждение. Все системы ОВК должны обеспечивать 2 основные цели: 1. Гарантировать заданный/проектный уровень комфорта помещения 2. Достичь первую цель, используя минимальное количество энергии Производство Распределение Потребление 24

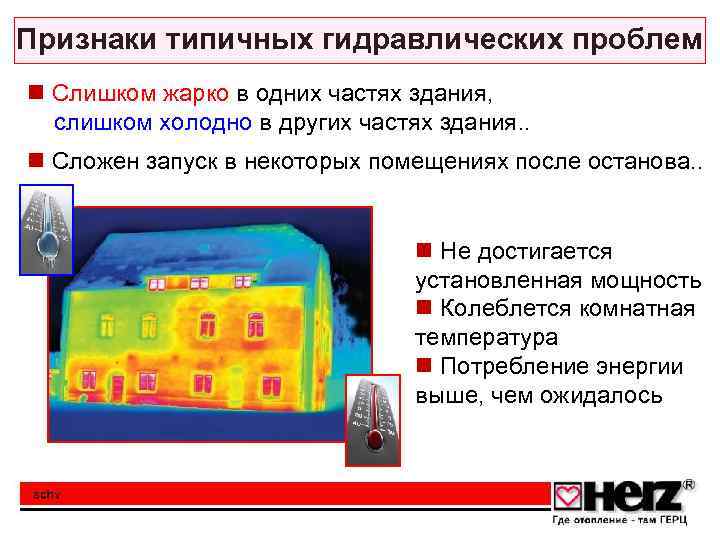

Признаки типичных гидравлических проблем n Слишком жарко в одних частях здания, слишком холодно в других частях здания. . n Сложен запуск в некоторых помещениях после останова. . n Не достигается установленная мощность n Колеблется комнатная температура n Потребление энергии выше, чем ожидалось

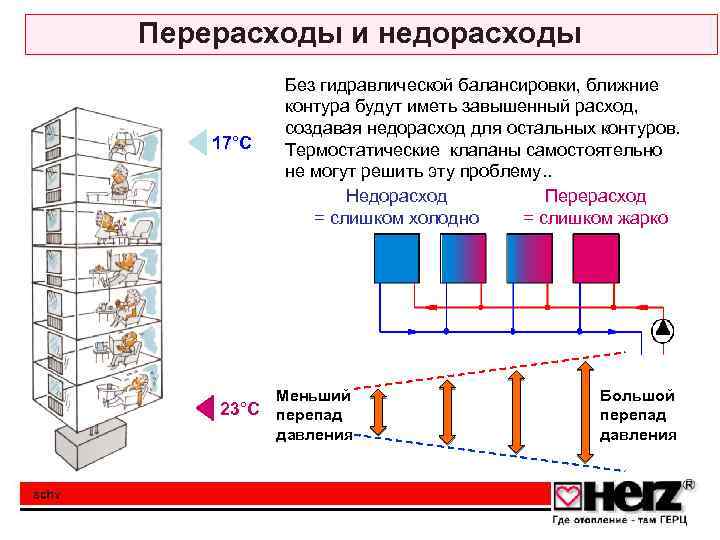

Перерасходы и недорасходы 17°C Без гидравлической балансировки, ближние контура будут иметь завышенный расход, создавая недорасход для остальных контуров. Термостатические клапаны самостоятельно не могут решить эту проблему. . Недорасход Перерасход = слишком холодно = слишком жарко Меньший 23°C перепад давления Большой перепад давления

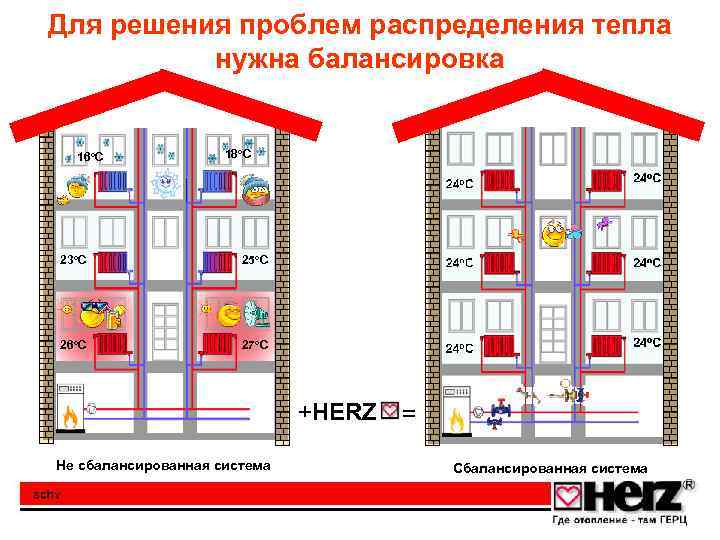

Для решения проблем распределения тепла нужна балансировка 16 o. C 18 o. C 24 o. C 23 o. C 25 o. C 24 o. C 26 o. C 27 o. C 24 o. C +HERZ Не сбалансированная система = Сбалансированная система

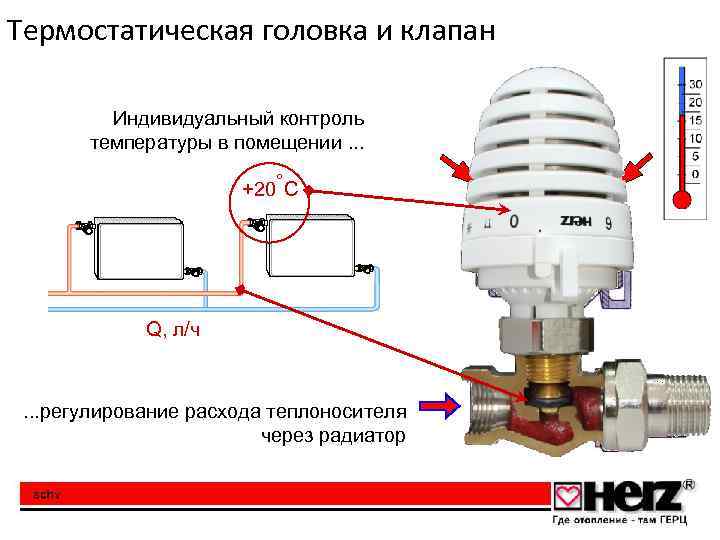

Термостатическая головка и клапан Индивидуальный контроль температуры в помещении. . . +20°C Q, л/ч . . . регулирование расхода теплоносителя через радиатор

Термостатическая головка Herz «Qwatro» и клапан Параметр Herz DIN EN 215/1 Температурный гистерезис датчика при 0, 2 К открытии/закрытии клапана max. 1, 0 K Влияние t°C теплоносителя 0, 4 К max. 1, 5 K Влияние величины ΔР на температуру закрытия 0, 3 К max. 1, 0 K Время реакции термоголовки 24 мин. max. 40 мин. Термостатика Herz превосходит требования Европейских Норм

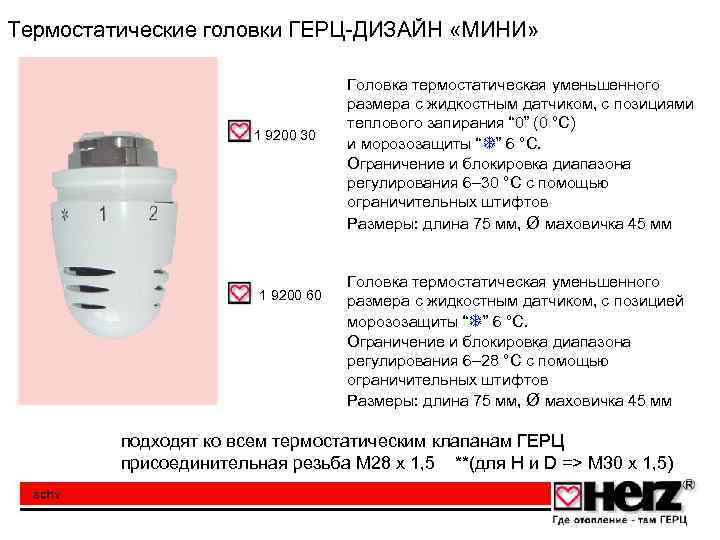

Термостатические головки ГЕРЦ-ДИЗАЙН «МИНИ» 1 9200 30 1 9200 60 Головка термостатическая уменьшенного размера с жидкостным датчиком, с позициями теплового запирания “ 0” (0 °С) и морозозащиты “ ” 6 °С. Ограничение и блокировка диапазона регулирования 6– 30 °С с помощью ограничительных штифтов Размеры: длина 75 мм, Ø маховичка 45 мм Головка термостатическая уменьшенного размера с жидкостным датчиком, с позицией морозозащиты “ ” 6 °С. Ограничение и блокировка диапазона регулирования 6– 28 °С с помощью ограничительных штифтов Размеры: длина 75 мм, Ø маховичка 45 мм подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

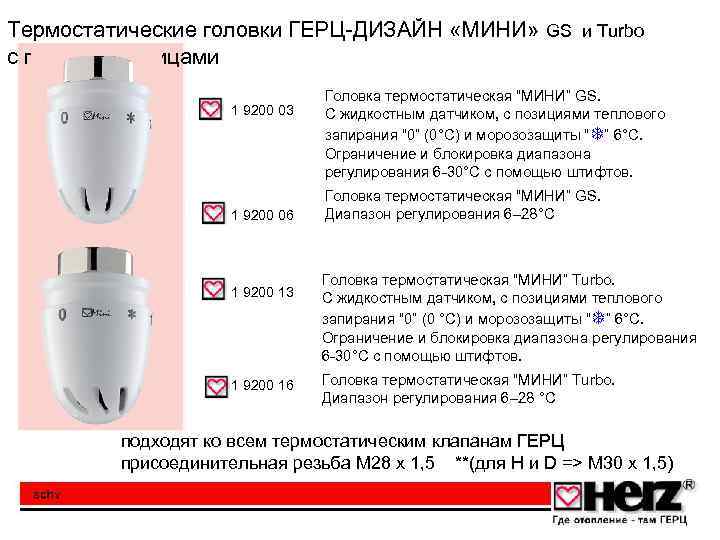

Термостатические головки ГЕРЦ-ДИЗАЙН «МИНИ» GS и Turbo с прямыми шлицами 1 9200 03 1 9200 06 1 9200 13 1 9200 16 Головка термостатическая “МИНИ” GS. С жидкостным датчиком, с позициями теплового запирания “ 0” (0°С) и морозозащиты “ ” 6°С. Ограничение и блокировка диапазона регулирования 6 -30°С с помощью штифтов. Головка термостатическая “МИНИ” GS. Диапазон регулирования 6– 28°С Головка термостатическая “МИНИ” Turbo. С жидкостным датчиком, с позициями теплового запирания “ 0” (0 °С) и морозозащиты “ ” 6°С. Ограничение и блокировка диапазона регулирования 6 -30°С с помощью штифтов. Головка термостатическая “МИНИ” Turbo. Диапазон регулирования 6– 28 °С подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

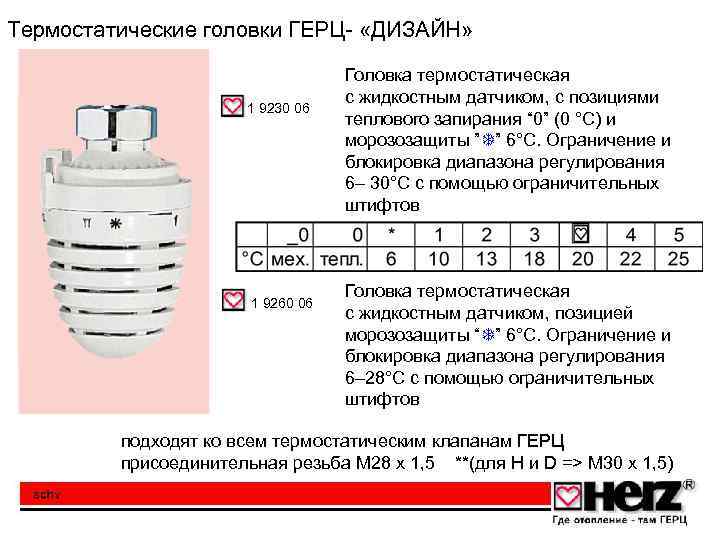

Термостатические головки ГЕРЦ- «ДИЗАЙН» 1 9230 06 1 9260 06 Головка термостатическая с жидкостным датчиком, с позициями теплового запирания “ 0” (0 °С) и морозозащиты ” ” 6°С. Ограничение и блокировка диапазона регулирования 6– 30°С с помощью ограничительных штифтов Головка термостатическая с жидкостным датчиком, позицией морозозащиты “ ” 6°C. Ограничение и блокировка диапазона регулирования 6– 28°C c помощью ограничительных штифтов подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

Термостатические головки ГЕРЦ- «СТАНДАРТ» 1 7230 06 1 7262 00 Головка термостатическая со встроенным жидкостным датчиком, с позициями механического запирания (“Δ 0”) и морозозащиты “ ” 6°C. Ограничение и блокировка диапазона регулирования 6– 28°C с помощью ограничительных штифтов Головка термостатическая со встроенным жидкостным датчиком. Позиция морозозащиты “ ” 6°C. Ограничение и блокировка диапазона регулирования 6– 28°C с помощью ограничительных штифтов Головка термостатическая со встроенным жидкостным датчиком с увеличенным ходом штока. Ограничение и блокировка диапазона регулирования 8– 25°С с помощью ограничительных штифтов, механически не запираемая, позиция морозозащиты “ ” 8°С. Рекомендуется с ГЕРЦ ТS-E и ГЕРЦ-Универсал подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

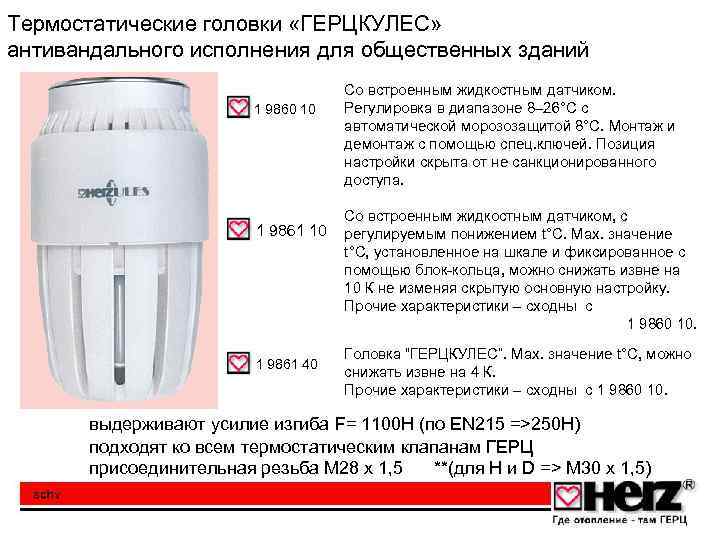

Термостатические головки «ГЕРЦКУЛЕС» антивандального исполнения для общественных зданий 1 9860 10 1 9861 40 Со встроенным жидкостным датчиком. Регулировка в диапазоне 8– 26°С с автоматической морозозащитой 8°С. Монтаж и демонтаж с помощью спец. ключей. Позиция настройки скрыта от не санкционированного доступа. Со встроенным жидкостным датчиком, с регулируемым понижением t°С. Мах. значение t°С, установленное на шкале и фиксированное с помощью блок-кольца, можно снижать извне на 10 К не изменяя скрытую основную настройку. Прочие характеристики – сходны с 1 9860 10. Головка “ГЕРЦКУЛЕС”. Мах. значение t°С, можно снижать извне на 4 К. Прочие характеристики – сходны с 1 9860 10. выдерживают усилие изгиба F= 1100 Н (по EN 215 =>250 Н) подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

Термостатические головки ГЕРЦ с дистанционной регулировкой 1 9352 00 1 9355 00 1 9358 00 1 9350 00 1 9330 05 1 9330 10 1 9330 18 1 9330 20 1 9430 08 1 9430 18 Головка для скрытого монтажа, со встроенным жидкостным датчиком с позицией морозозащиты “ ” 6°С; капиллярная трубка и привод клапана. Ограничение и блокировка диапазона регулирования t= 6 -28°С. Длина капиллярной трубки 2; 5; 8; 10 м. Головка с жидкостным датчиком; для скрытого монтажа; капиллярная трубка и привод клапана. Позиция морозозащиты “ ” 6°С. Ограничение и блокировка диапазона регулирования t= 6 -28°С. Длина капиллярной трубки 2; 5; 8; 10 м. Головка термостатическая ГЕРЦ-ДИЗАЙН с выносным жидкостным датчиком. Позиции теплового запирания “ 0” (0°С) и морозозащиты “ ” 6°С. Ограничение и блокировка диапазона регулирования t= 6 -30°С с помощью штифтов. Длина капилляра 2; 8 м. подходят ко всем термостатическим клапанам ГЕРЦ присоединительная резьба М 28 х 1, 5 **(для H и D => M 30 x 1, 5)

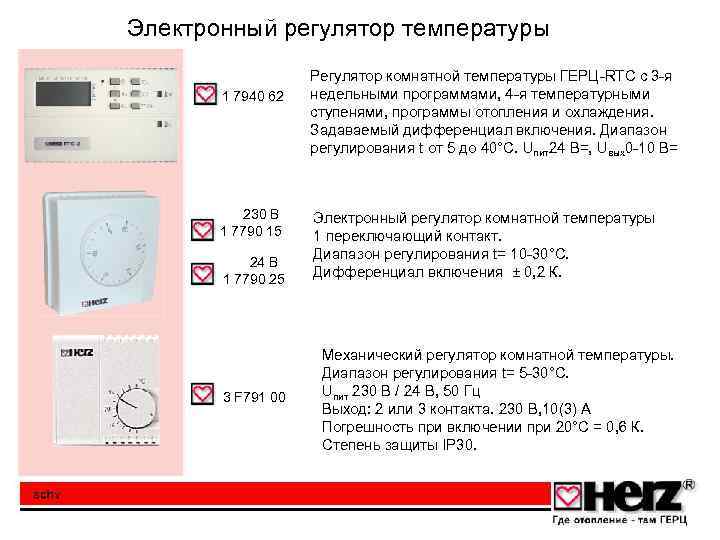

Электронный регулятор температуры 1 7940 62 230 В 1 7790 15 24 В 1 7790 25 3 F 791 00 Регулятор комнатной температуры ГЕРЦ-RTC с 3 -я недельными программами, 4 -я температурными ступенями, программы отопления и охлаждения. Задаваемый дифференциал включения. Диапазон регулирования t от 5 до 40°С. Uпит24 В=, Uвых0 -10 В= Электронный регулятор комнатной температуры 1 переключающий контакт. Диапазон регулирования t= 10 -30°С. Дифференциал включения ± 0, 2 К. Механический регулятор комнатной температуры. Диапазон регулирования t= 5 -30°С. Uпит 230 В / 24 В, 50 Гц Выход: 2 или 3 контакта. 230 В, 10(3) А Погрешность при включении при 20°С = 0, 6 К. Степень защиты IР 30.

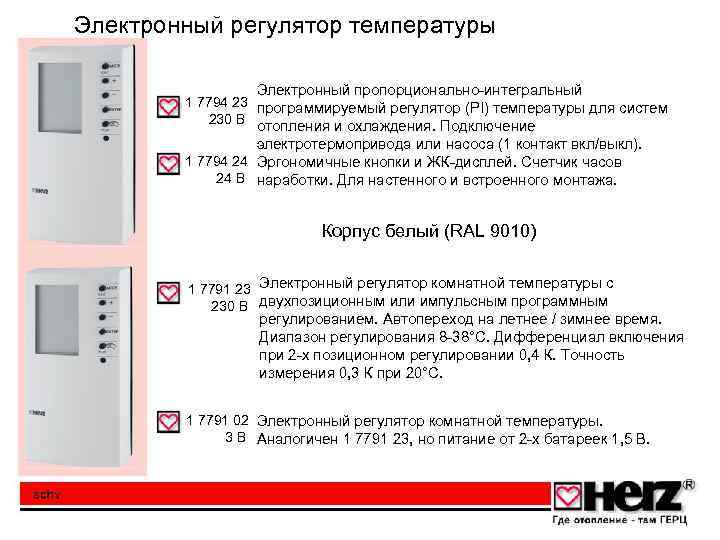

Электронный регулятор температуры Электронный пропорционально-интегральный 1 7794 23 программируемый регулятор (PI) температуры для систем 230 В отопления и охлаждения. Подключение электротермопривода или насоса (1 контакт вкл/выкл). 1 7794 24 Эргономичные кнопки и ЖК-дисплей. Счетчик часов 24 В наработки. Для настенного и встроенного монтажа. Корпус белый (RAL 9010) 1 7791 23 Электронный регулятор комнатной температуры с 230 В двухпозиционным или импульсным программным регулированием. Автопереход на летнее / зимнее время. Диапазон регулирования 8 -38°С. Дифференциал включения при 2 -х позиционном регулировании 0, 4 К. Точность измерения 0, 3 К при 20°С. 1 7791 02 Электронный регулятор комнатной температуры. 3 В Аналогичен 1 7791 23, но питание от 2 -х батареек 1, 5 В.

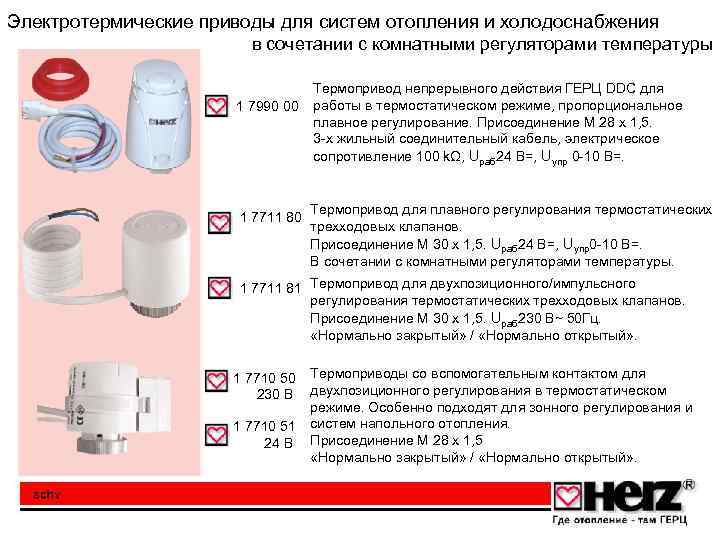

Электротермические приводы для систем отопления и холодоснабжения в сочетании с комнатными регуляторами температуры 1 7990 00 1 7711 80 Термопривод непрерывного действия ГЕРЦ DDC для работы в термостатическом режиме, пропорциональное плавное регулирование. Присоединение M 28 x 1, 5. 3 -х жильный соединительный кабель, электрическое сопротивление 100 kΩ, Uраб 24 В=, Uупр 0 -10 В=. Термопривод для плавного регулирования термостатических трехходовых клапанов. Присоединение М 30 х 1, 5. Uраб 24 В=, Uупр0 -10 В=. В сочетании с комнатными регуляторами температуры. 1 7711 81 Термопривод для двухпозиционного/импульсного регулирования термостатических трехходовых клапанов. Присоединение М 30 х 1, 5. Uраб 230 В~ 50 Гц. «Нормально закрытый» / «Нормально открытый» . 1 7710 50 230 В 1 7710 51 24 В Термоприводы со вспомогательным контактом для двухпозиционного регулирования в термостатическом режиме. Особенно подходят для зонного регулирования и систем напольного отопления. Присоединение M 28 x 1, 5 «Нормально закрытый» / «Нормально открытый» .

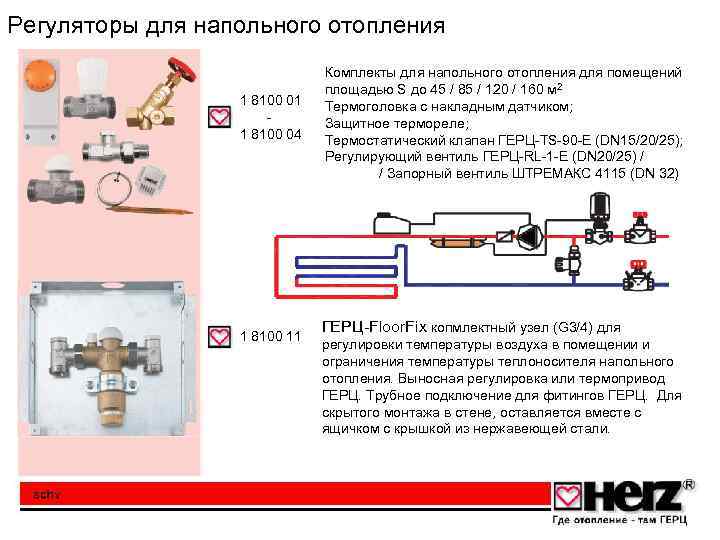

Регуляторы для напольного отопления 1 8100 01 1 8100 04 1 8100 11 Комплекты для напольного отопления для помещений площадью S до 45 / 85 / 120 / 160 м 2 Термоголовка с накладным датчиком; Защитное термореле; Термостатический клапан ГЕРЦ-TS-90 -Е (DN 15/20/25); Регулирующий вентиль ГЕРЦ-RL-1 -E (DN 20/25) / / Запорный вентиль ШТРЕМАКС 4115 (DN 32) ГЕРЦ-Floor. Fix копмлектный узел (G 3/4) для регулировки температуры воздуха в помещении и ограничения температуры теплоносителя напольного отопления. Выносная регулировка или термопривод ГЕРЦ. Трубное подключение для фитингов ГЕРЦ. Для скрытого монтажа в стене, оставляется вместе с ящичком с крышкой из нержавеющей стали.

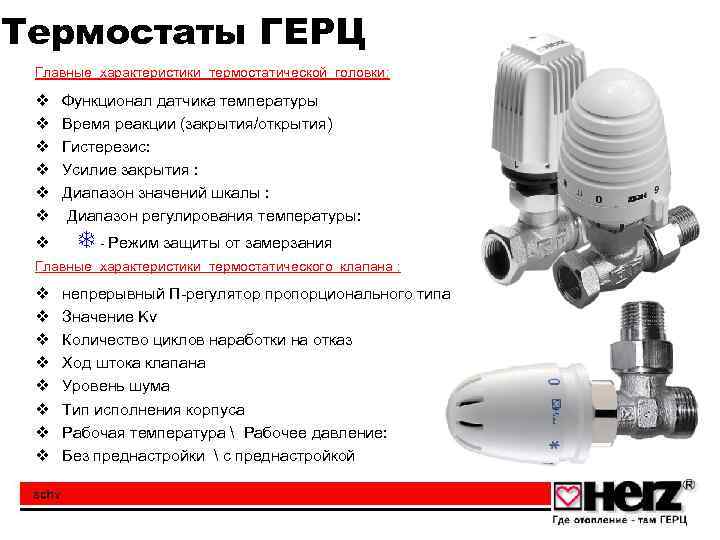

Термостаты ГЕРЦ Главные характеристики термостатической головки: v v v v Функционал датчика температуры Время реакции (закрытия/открытия) Гистерезис: Усилие закрытия : Диапазон значений шкалы : Диапазон регулирования температуры: - Режим защиты от замерзания Главные характеристики термостатического клапана : v v v v непрерывный П-регулятор пропорционального типа Значение Kv Количество циклов наработки на отказ Ход штока клапана Уровень шума Тип исполнения корпуса Рабочая температура Рабочее давление: Без преднастройки с преднастройкой

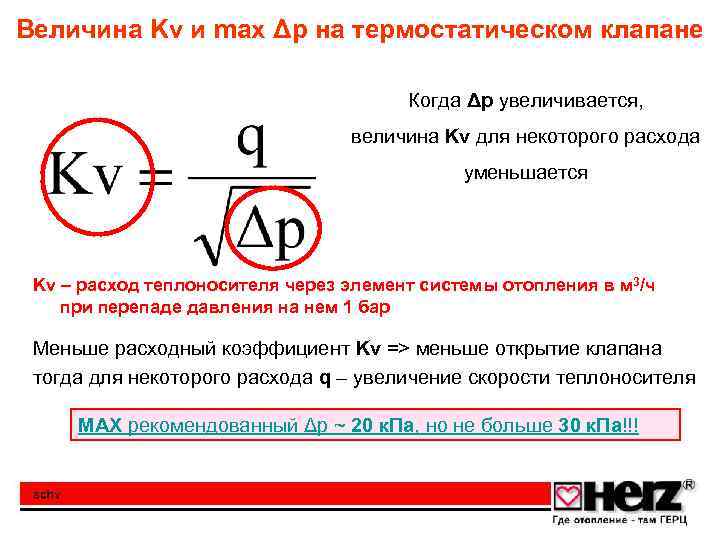

Величина Kv и max Δp на термостатическом клапане Когда Δp увеличивается, величина Kv для некоторого расхода уменьшается Kv – расход теплоносителя через элемент системы отопления в м 3/ч при перепаде давления на нем 1 бар Меньше расходный коэффициент Kv => меньше открытие клапана тогда для некоторого расхода q – увеличение скорости теплоносителя MAX рекомендованный Δp ~ 20 к. Па, но не больше 30 к. Па!!!

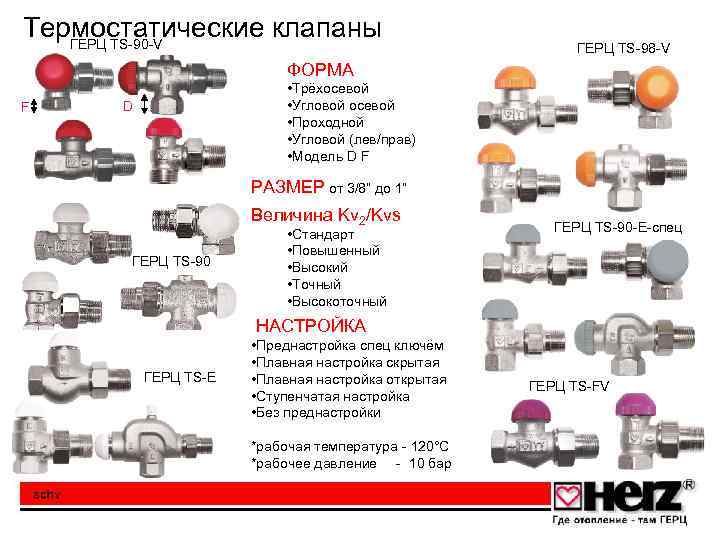

Термостатические клапаны ГЕРЦ TS-90 -V ГЕРЦ TS-98 -V ФОРМА F • Трёхосевой • Угловой осевой • Проходной • Угловой (лев/прав) • Модель D F D РАЗМЕР от 3/8” до 1” Величина Kv 2/Kvs ГЕРЦ TS-90 • Стандарт • Повышенный • Высокий • Точный • Высокоточный ГЕРЦ TS-90 -E-спец НАСТРОЙКА ГЕРЦ TS-E • Преднастройка спец ключём • Плавная настройка скрытая • Плавная настройка открытая • Ступенчатая настройка • Без преднастройки *рабочая температура - 120°С *рабочее давление - 10 бар ГЕРЦ TS-FV

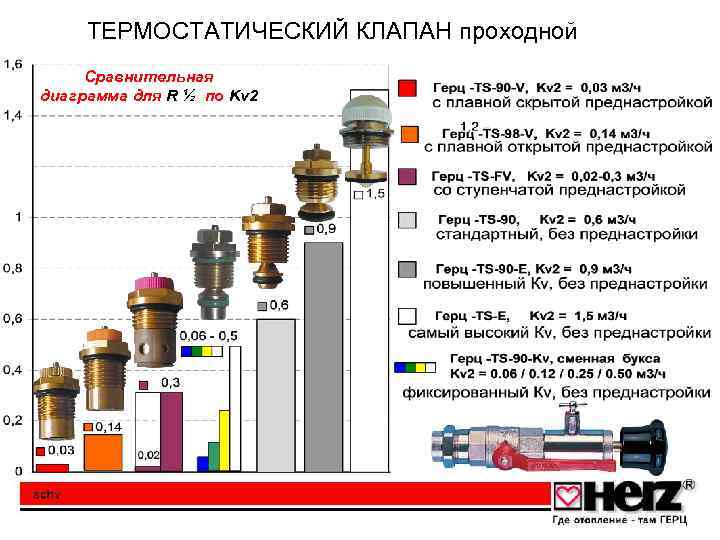

ТЕРМОСТАТИЧЕСКИЙ КЛАПАН проходной Сравнительная диаграмма для R ½ по Kv 2

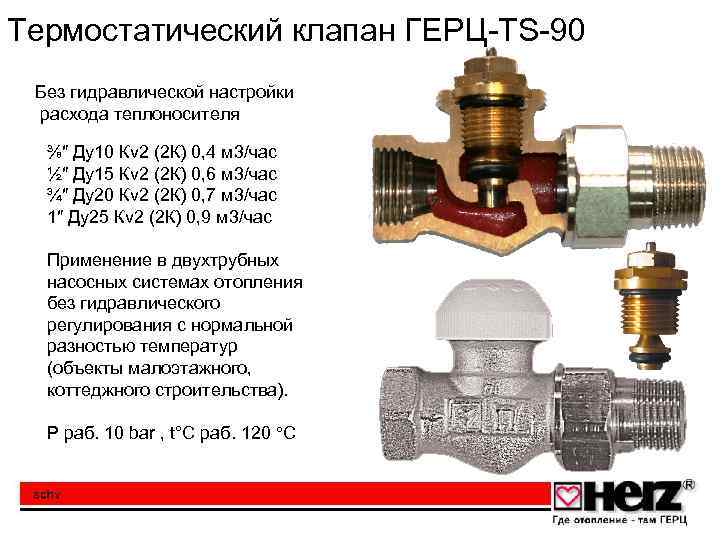

Термостатический клапан ГЕРЦ-TS-90 Без гидравлической настройки расхода теплоносителя ⅜″ Ду10 Кv 2 (2 К) 0, 4 м 3/час ½″ Ду15 Кv 2 (2 К) 0, 6 м 3/час ¾″ Ду20 Кv 2 (2 К) 0, 7 м 3/час 1″ Ду25 Кv 2 (2 К) 0, 9 м 3/час Применение в двухтрубных насосных системах отопления без гидравлического регулирования с нормальной разностью температур (объекты малоэтажного, коттеджного строительства). Р раб. 10 bar , t°C раб. 120 C

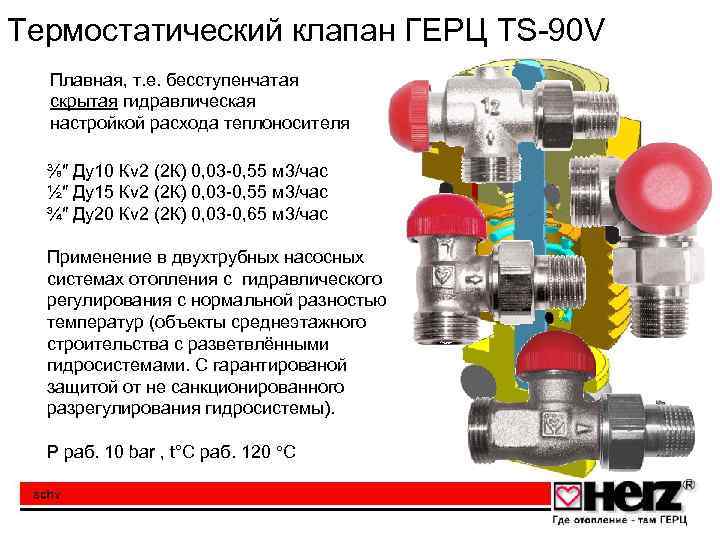

Термостатический клапан ГЕРЦ TS-90 V Плавная, т. е. бесступенчатая скрытая гидравлическая настройкой расхода теплоносителя ⅜″ Ду10 Кv 2 (2 К) 0, 03 -0, 55 м 3/час ½″ Ду15 Кv 2 (2 К) 0, 03 -0, 55 м 3/час ¾″ Ду20 Кv 2 (2 К) 0, 03 -0, 65 м 3/час Применение в двухтрубных насосных системах отопления с гидравлического регулирования с нормальной разностью температур (объекты среднеэтажного строительства с разветвлёнными гидросистемами. С гарантированой защитой от не санкционированного разрегулирования гидросистемы). Р раб. 10 bar , t°C раб. 120 C

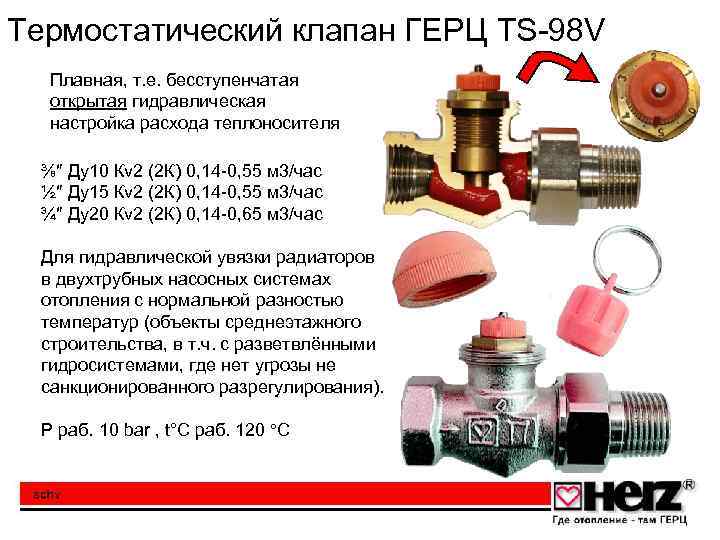

Термостатический клапан ГЕРЦ TS-98 V Плавная, т. е. бесступенчатая открытая гидравлическая настройка расхода теплоносителя ⅜″ Ду10 Кv 2 (2 К) 0, 14 -0, 55 м 3/час ½″ Ду15 Кv 2 (2 К) 0, 14 -0, 55 м 3/час ¾″ Ду20 Кv 2 (2 К) 0, 14 -0, 65 м 3/час Для гидравлической увязки радиаторов в двухтрубных насосных системах отопления с нормальной разностью температур (объекты среднеэтажного строительства, в т. ч. с разветвлёнными гидросистемами, где нет угрозы не санкционированного разрегулирования). Р раб. 10 bar , t°C раб. 120 C

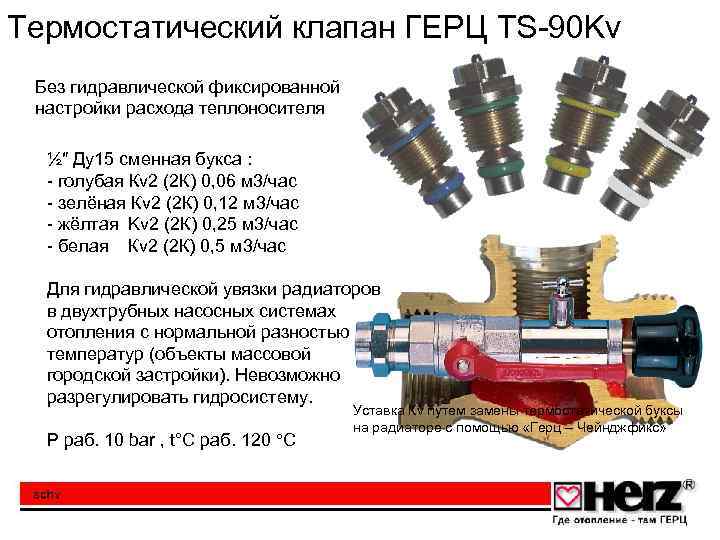

Термостатический клапан ГЕРЦ TS-90 Kv Без гидравлической фиксированной настройки расхода теплоносителя ½″ Ду15 сменная букса : - голубая Кv 2 (2 К) 0, 06 м 3/час - зелёная Кv 2 (2 К) 0, 12 м 3/час - жёлтая Kv 2 (2 К) 0, 25 м 3/час - белая Кv 2 (2 К) 0, 5 м 3/час Для гидравлической увязки радиаторов в двухтрубных насосных системах отопления с нормальной разностью температур (объекты массовой городской застройки). Невозможно разрегулировать гидросистему. Р раб. 10 bar , t°C раб. 120 C Уставка Кv путем замены термостатической буксы на радиаторе с помощью «Герц – Чейнджфикс»

Термостатический клапан ГЕРЦ TS-FV Ступенчатая (6 настроек) открытая гидравлическая настройка расхода теплоносителя ½″ Ду15 Кv 2 (2 К) 0, 02 -0, 3 м 3/час (0, 02 / 0, 04 / 0, 09 / 0, 17 / 0, 26 / 0, 3) Для гидравлической увязки отопительных приборов в двухтрубных насосных системах отопления с низким уровнем расхода теплоносителя через отопительный прибор и повышенной разностью температур между прямым и обратным потоками на объектах высокоэтажного строительства (> 5 -и этажей), а так же сильно разветвлёные системы с тупиковыми учатстками. Р раб. 10 bar , t°C раб. 120 C

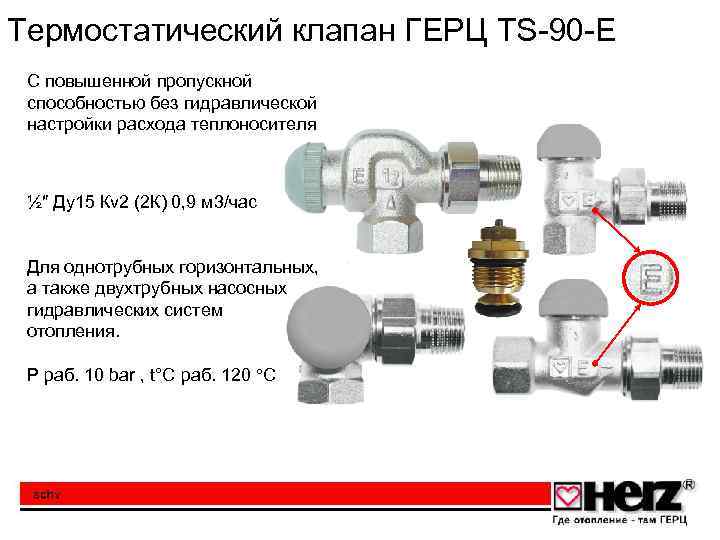

Термостатический клапан ГЕРЦ TS-90 -E C повышенной пропускной способностью без гидравлической настройки расхода теплоносителя ½″ Ду15 Кv 2 (2 К) 0, 9 м 3/час Для однотрубных горизонтальных, а также двухтрубных насосных гидравлических систем отопления. Р раб. 10 bar , t°C раб. 120 C

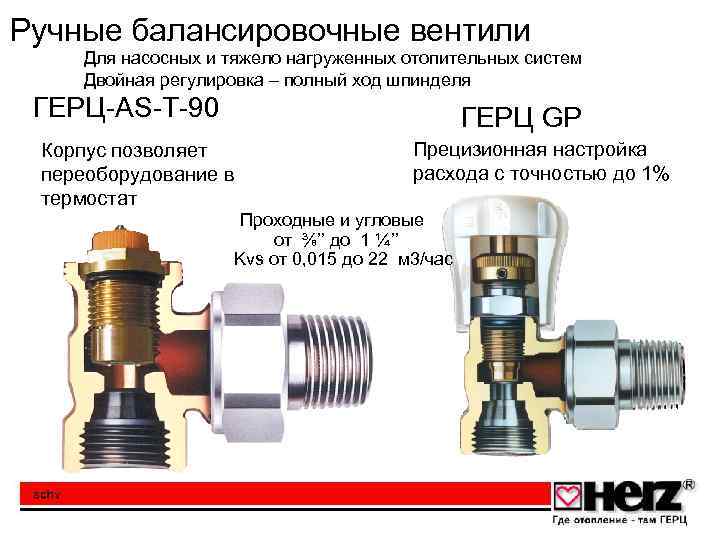

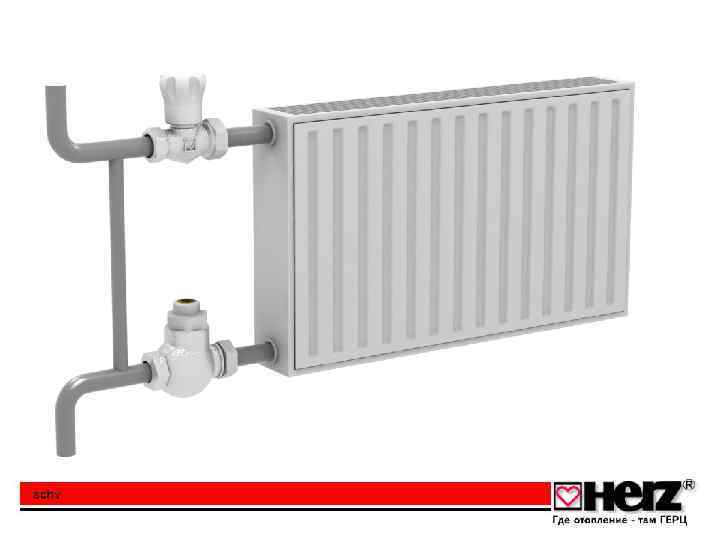

Ручные балансировочные вентили Для насосных и тяжело нагруженных отопительных систем Двойная регулировка – полный ход шпинделя ГЕРЦ-AS-T-90 ГЕРЦ GP Корпус позволяет переоборудование в термостат Прецизионная настройка расхода с точностью до 1% Проходные и угловые от ⅜’’ до 1 ¼’’ Kvs от 0, 015 до 22 м 3/час

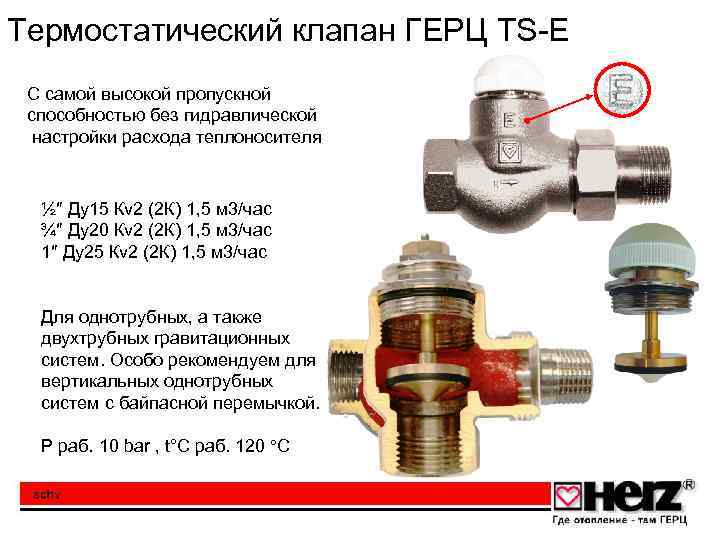

Термостатический клапан ГЕРЦ TS-E C самой высокой пропускной способностью без гидравлической настройки расхода теплоносителя ½″ Ду15 Кv 2 (2 К) 1, 5 м 3/час ¾″ Ду20 Кv 2 (2 К) 1, 5 м 3/час 1″ Ду25 Кv 2 (2 К) 1, 5 м 3/час Для однотрубных, а также двухтрубных гравитационных систем. Особо рекомендуем для вертикальных однотрубных систем с байпасной перемычкой. Р раб. 10 bar , t°C раб. 120 C

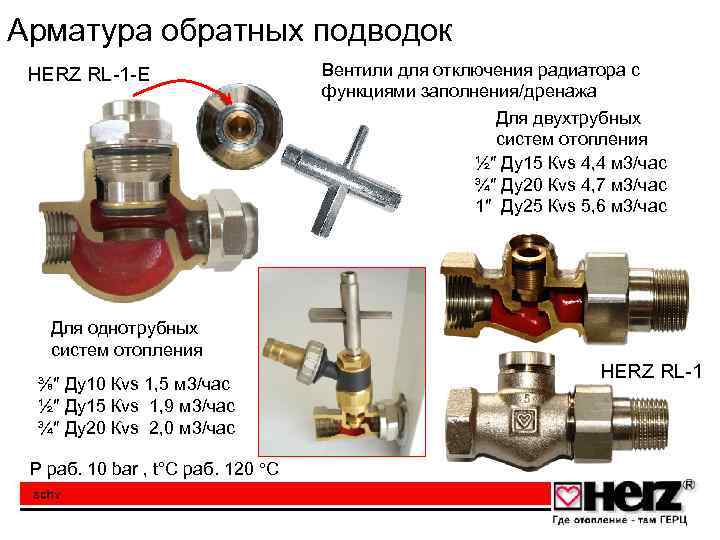

Арматура обратных подводок HERZ RL-1 -Е Вентили для отключения радиатора с функциями заполнения/дренажа Для двухтрубных систем отопления ½″ Ду15 Кvs 4, 4 м 3/час ¾″ Ду20 Кvs 4, 7 м 3/час 1″ Ду25 Кvs 5, 6 м 3/час Для однотрубных систем отопления ⅜″ Ду10 Кvs 1, 5 м 3/час ½″ Ду15 Кvs 1, 9 м 3/час ¾″ Ду20 Кvs 2, 0 м 3/час Р раб. 10 bar , t°C раб. 120 C HERZ RL-1

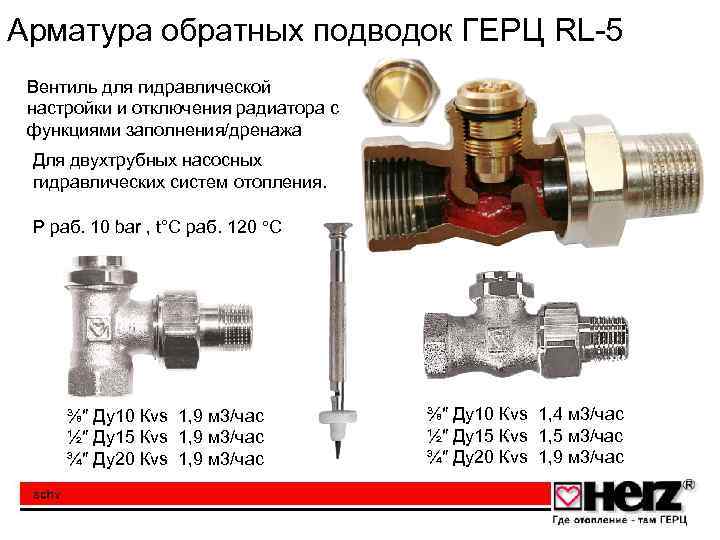

Арматура обратных подводок ГЕРЦ RL-5 Вентиль для гидравлической настройки и отключения радиатора с функциями заполнения/дренажа Для двухтрубных насосных гидравлических систем отопления. Р раб. 10 bar , t°C раб. 120 C ⅜″ Ду10 Кvs 1, 9 м 3/час ½″ Ду15 Кvs 1, 9 м 3/час ¾″ Ду20 Кvs 1, 9 м 3/час ⅜″ Ду10 Кvs 1, 4 м 3/час ½″ Ду15 Кvs 1, 5 м 3/час ¾″ Ду20 Кvs 1, 9 м 3/час

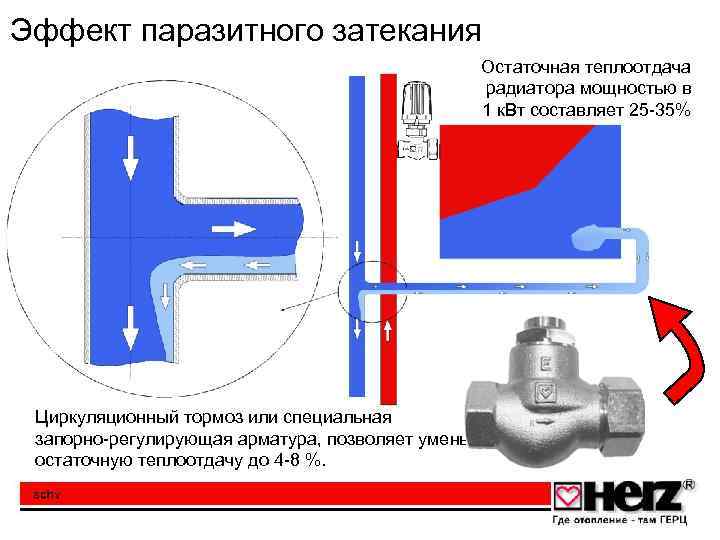

Эффект паразитного затекания Остаточная теплоотдача радиатора мощностью в 1 к. Вт составляет 25 -35% Циркуляционный тормоз или специальная запорно-регулирующая арматура, позволяет уменьшить остаточную теплоотдачу до 4 -8 %.

Трёхходовой термостатический ГЕРЦ CALIS Простой способ автоматизации старых однотрубных систем от Ду15 - до Ду32 CALIS TS 3 D; CALIS TS RD; CALIS TS E левый / правый / 3 D c долей затекания 20 -60% / 0 -100% CALIS TS-3 D ½″ Ду15 Кvs ¾″ Ду20 Кvs 1″ Ду25 Кvs 1¼″ Ду32 Кvs 3, 0 м 3/час 3, 3 м 3/час 6, 44 м 3/час Р раб. 10 bar , t°C раб. 120 C • под сварку • под пайку • под резьбу

Применение клапана CALIS в узле смешения контура напольного отопления Регулирование температуры воздуха в отапливаемом помещении Регулирование температуры теплоносителя на входе в контур напольного отопления: 50 -55 град. С

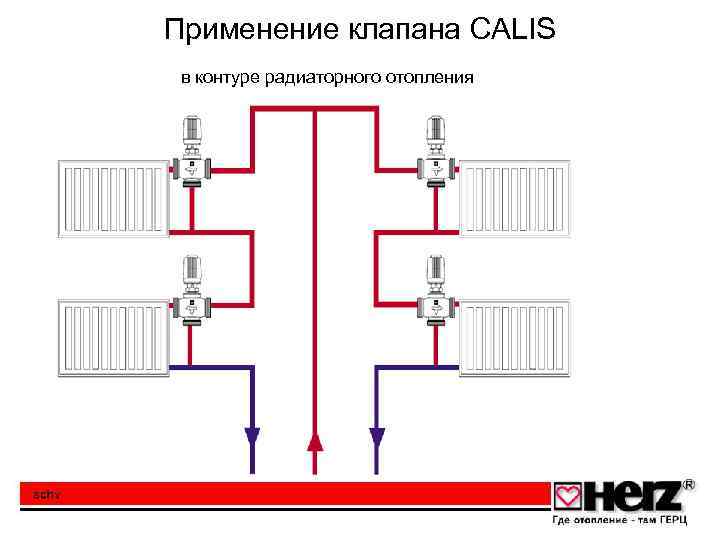

Применение клапана CALIS в контуре радиаторного отопления

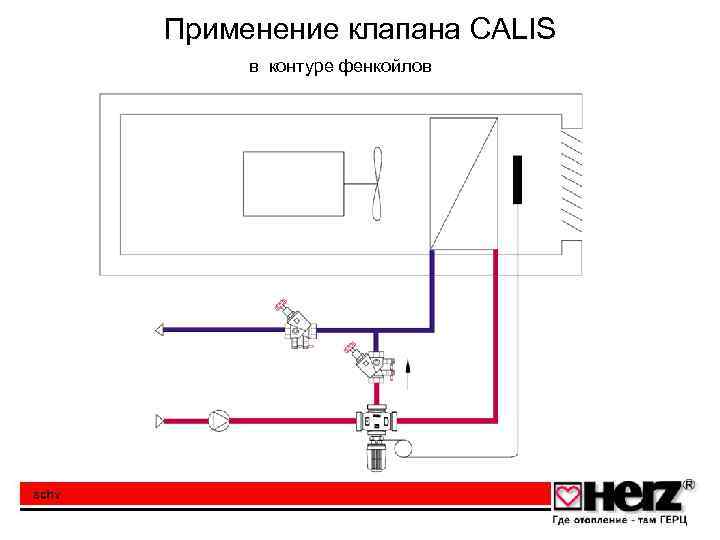

Применение клапана CALIS в контуре фенкойлов

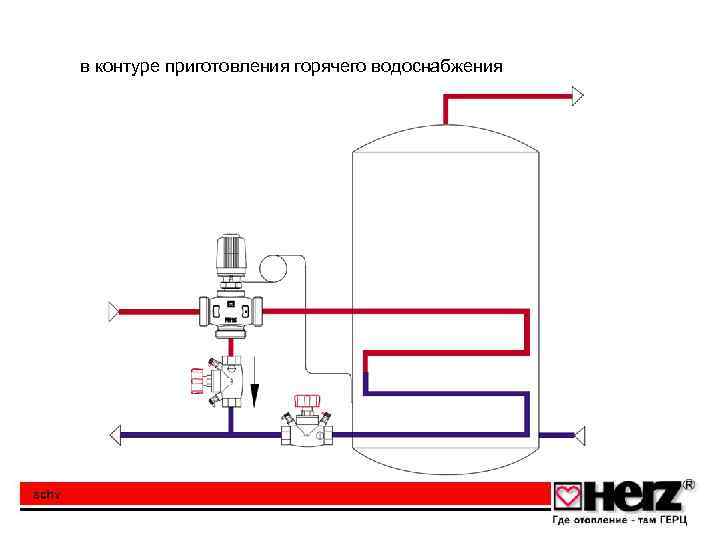

в контуре приготовления горячего водоснабжения

ГЕРЦ-2000, гарнитур для подключения радиаторов для двух- или однотрубных систем * рад. R½″ / тр. G ¾″ рад. R½″ / тр. М 22 х1, 5 однотрубная Кv 2 / Кvs = 2 / 2, 5 м 3/час двухтрубная Кv 2 / Кvs = 0, 3 -0, 7 / 1, 35 м 3/час

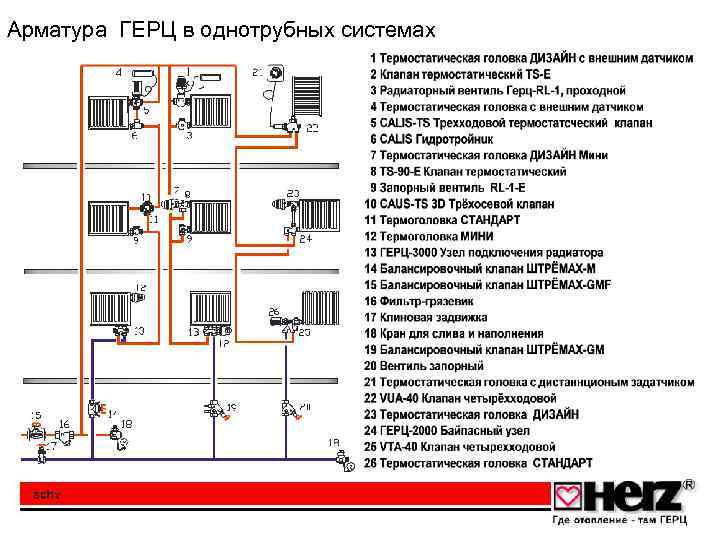

Арматура ГЕРЦ в однотрубных системах

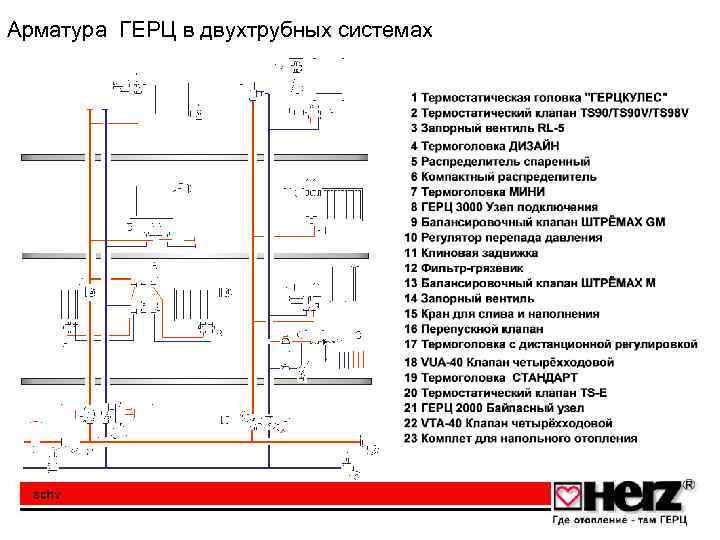

Арматура ГЕРЦ в двухтрубных системах

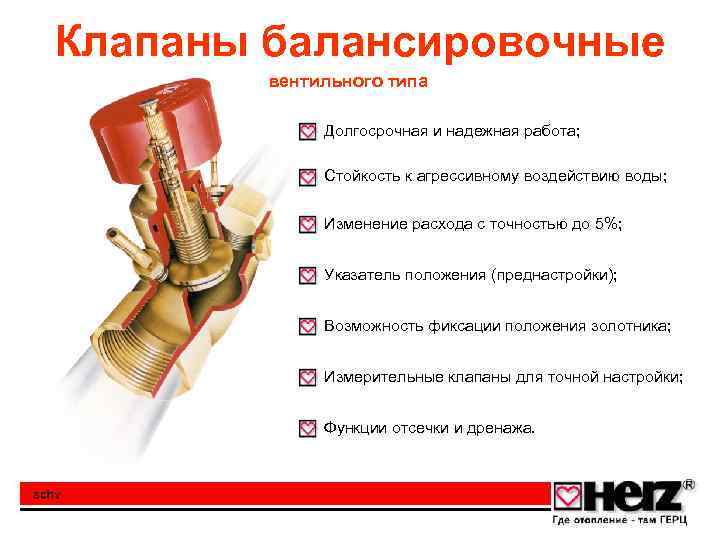

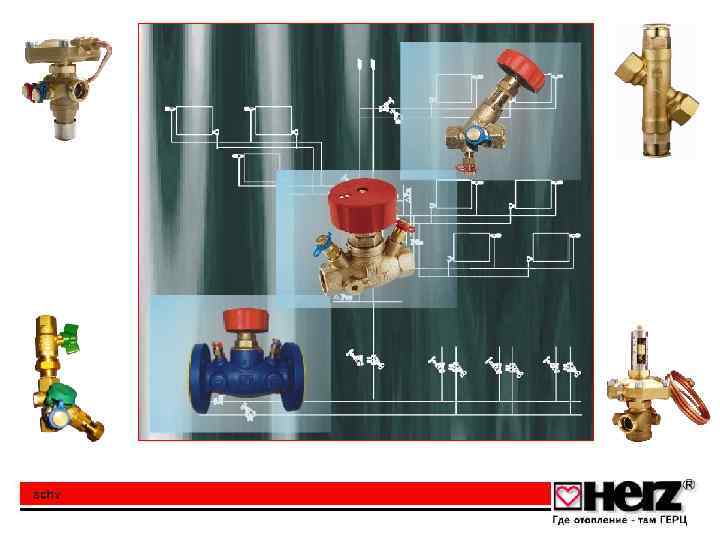

Клапаны балансировочные вентильного типа Долгосрочная и надежная работа; Стойкость к агрессивному воздействию воды; Изменение расхода с точностью до 5%; Указатель положения (преднастройки); Возможность фиксации положения золотника; Измерительные клапаны для точной настройки; Функции отсечки и дренажа.

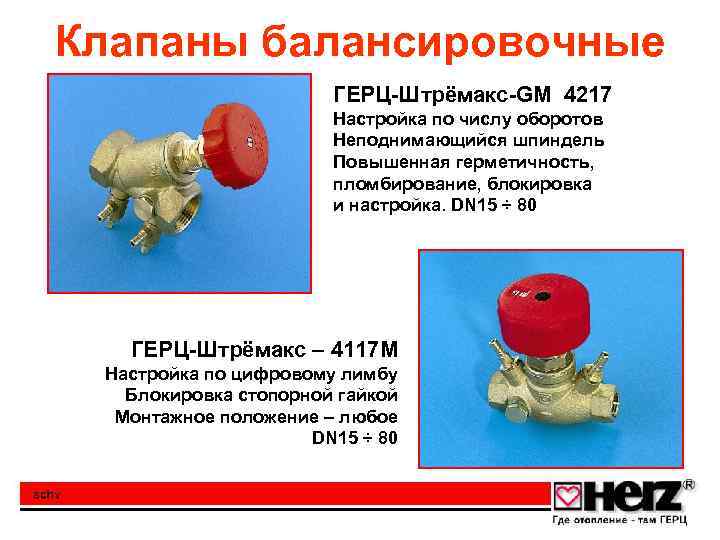

Клапаны балансировочные ГЕРЦ-Штрёмакс-GM 4217 Настройка по числу оборотов Неподнимающийся шпиндель Повышенная герметичность, пломбирование, блокировка и настройка. DN 15 ÷ 80 ГЕРЦ-Штрёмакс – 4117 M Настройка по цифровому лимбу Блокировка стопорной гайкой Монтажное положение – любое DN 15 ÷ 80

Клапаны балансировочные Штрёмакс FODRV, новое исполнение для концевых потребителей (фенкойлов) Расширеный типоряд DN 15, 15 LF, 15 MF ; DN 20÷DN 50 С измерительной диафрагмой для измерения перепадов давления С наклонным к оси потока шпинделем Штрёмакс 4017 м Два измерительных ниппеля (10284) Двойное уплотнение шпинделя кольцами (O-Ring) Точная настройка с шагом 0, 1 оборота и отображением на цифровом лимбе маховика

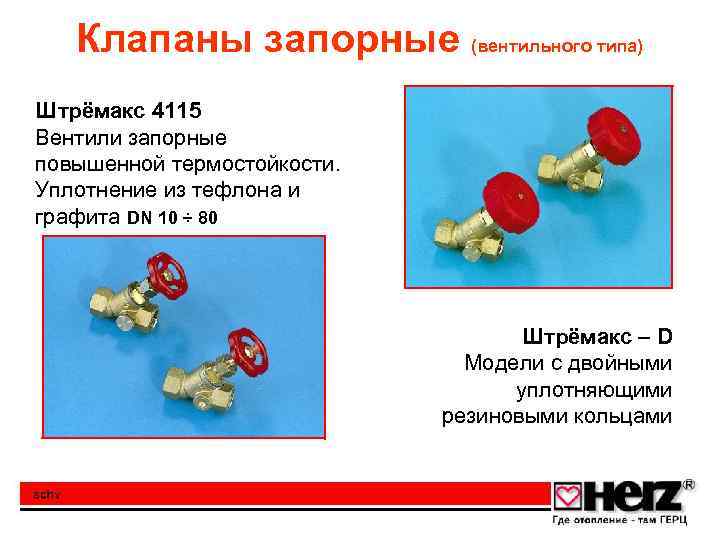

Клапаны запорные (вентильного типа) Штрёмакс 4115 Вентили запорные повышенной термостойкости. Уплотнение из тефлона и графита DN 10 ÷ 80 Штрёмакс – D Модели с двойными уплотняющими резиновыми кольцами

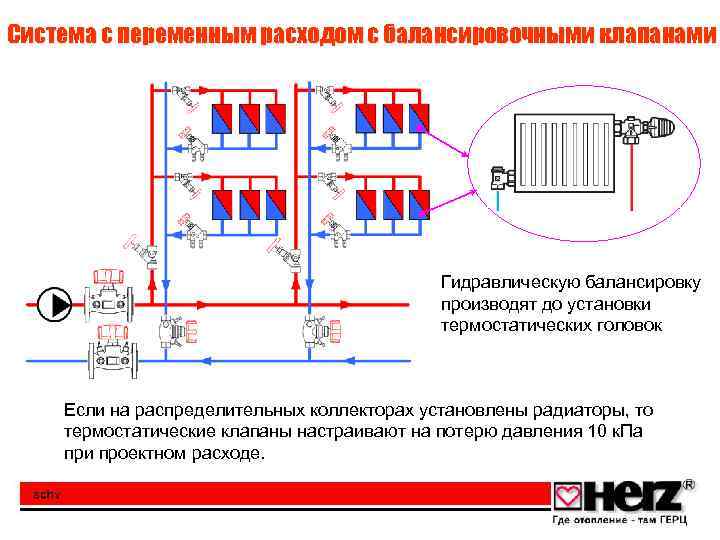

Система с переменным расходом с балансировочными клапанами Гидравлическую балансировку производят до установки термостатических головок Если на распределительных коллекторах установлены радиаторы, то термостатические клапаны настраивают на потерю давления 10 к. Па при проектном расходе.

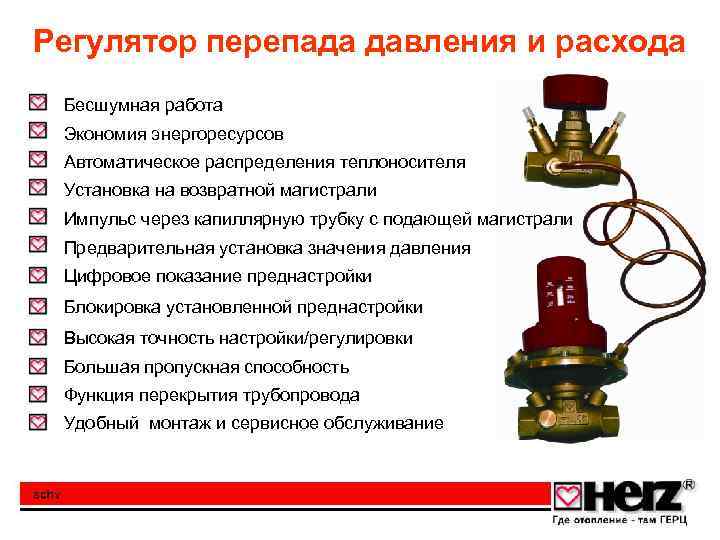

Регулятор перепада давления и расхода Бесшумная работа Экономия энергоресурсов Автоматическое распределения теплоносителя Установка на возвратной магистрали Импульс через капиллярную трубку с подающей магистрали Предварительная установка значения давления Цифровое показание преднастройки Блокировка установленной преднастройки Высокая точность настройки/регулировки Большая пропускная способность Функция перекрытия трубопровода Удобный монтаж и сервисное обслуживание

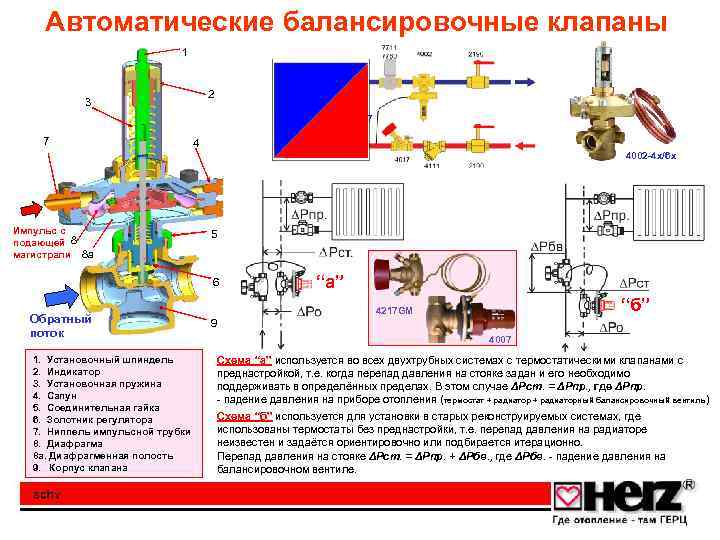

Автоматические балансировочные клапаны 1 2 3 4217 7 Импульс с подающей 8 магистрали 8 а 4 4002 -4 x/6 x 5 6 Обратный поток 1. Установочный шпиндель 2. Индикатор 3. Установочная пружина 4. Сапун 5. Соединительная гайка 6. Золотник регулятора 7. Ниппель импульсной трубки 8. Диафрагма 8 а. Диафрагменная полость 9. Корпус клапана “а” “б” 4217 GM 9 4007 Cхема “а” используется во всех двухтрубных системах с термостатическими клапанами с преднастройкой, т. е. когда перепад давления на стояке задан и его необходимо поддерживать в определённых пределах. В этом случае ΔРст. = ΔРпр. , где ΔРпр. - падение давления на приборе отопления (термостат + радиаторный балансировочный вентиль ) Схема “б” используется для установки в старых реконструируемых системах, где использованы термостаты без преднастройки, т. е. перепад давления на радиаторе неизвестен и задаётся ориентировочно или подбирается итерационно. Перепад давления на стояке ΔРст. = ΔРпр. + ΔРбв. , где ΔРбв. - падение давления на балансировочном вентиле.

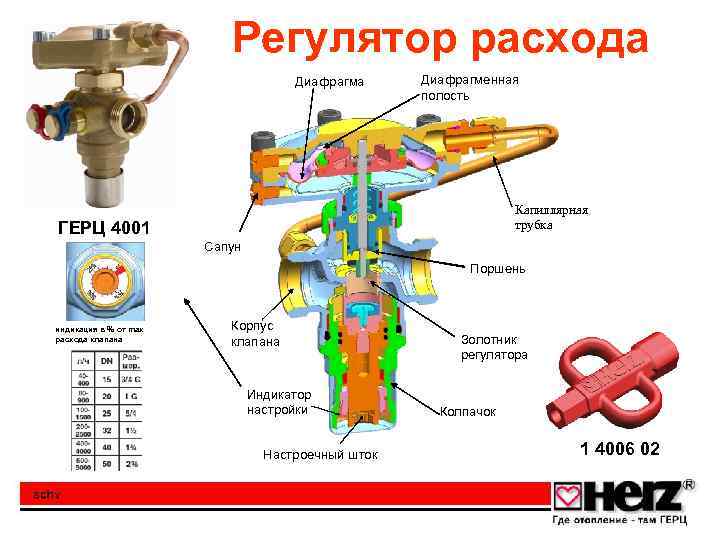

Регулятор расхода Для автоматического регулирования расхода в одно- и двухтрубных системах Диафрагменная Диафрагма DN 15 и 20 уплотнение по конусу; полостьдо DN 50 по плоскости DN 25 Два ниппеля быстрого измерения перепада давления Капиллярная трубка ГЕРЦ 4001 Сапун Поршень индикация в % от max расхода клапана Корпус клапана Индикатор настройки Настроечный шток Золотник регулятора Колпачок 1 4006 02

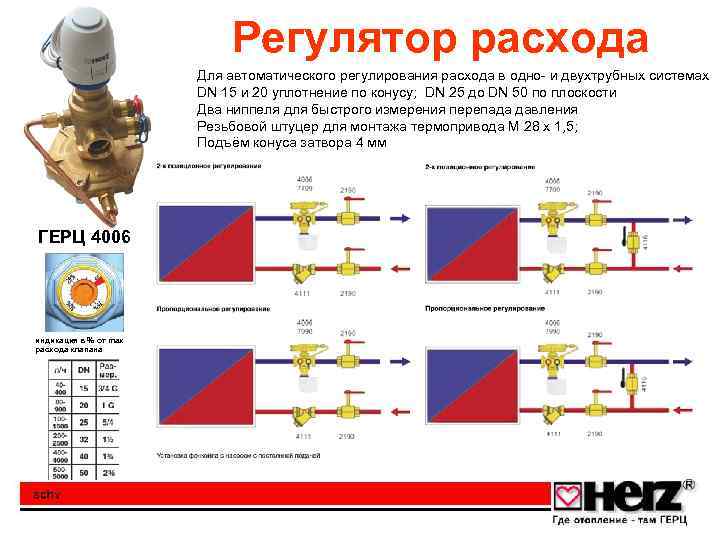

Регулятор расхода Для автоматического регулирования расхода в одно- и двухтрубных системах DN 15 и 20 уплотнение по конусу; DN 25 до DN 50 по плоскости Два ниппеля для быстрого измерения перепада давления Резьбовой штуцер для монтажа термопривода М 28 х 1, 5; Подъём конуса затвора 4 мм ГЕРЦ 4006 индикация в % от max расхода клапана

Балансировка Статическая (Ручная) Динамическая (Автоматическая) в зависимости от перепада давления теплоносителя в термостате и его шумовых характеристик или если общий расход теплоносителя на отводах коллектора >300 л/час 8 КВт

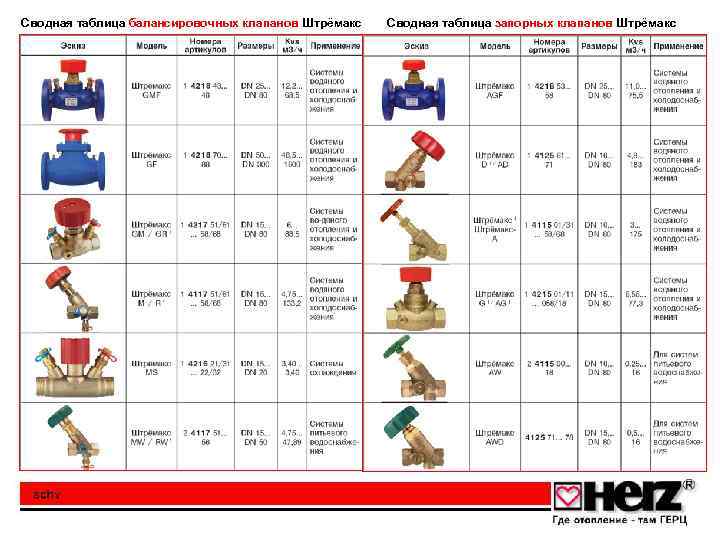

Сводная таблица балансировочных клапанов Штрёмакс Сводная таблица запорных клапанов Штрёмакс

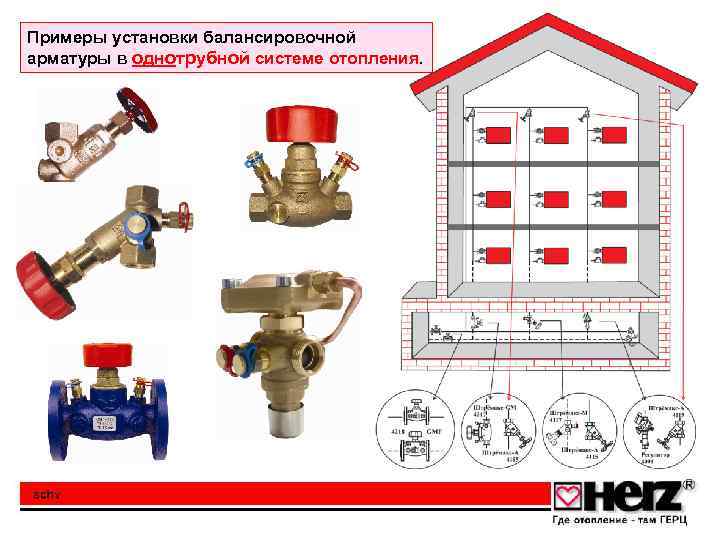

Примеры установки балансировочной арматуры в однотрубной системе отопления.

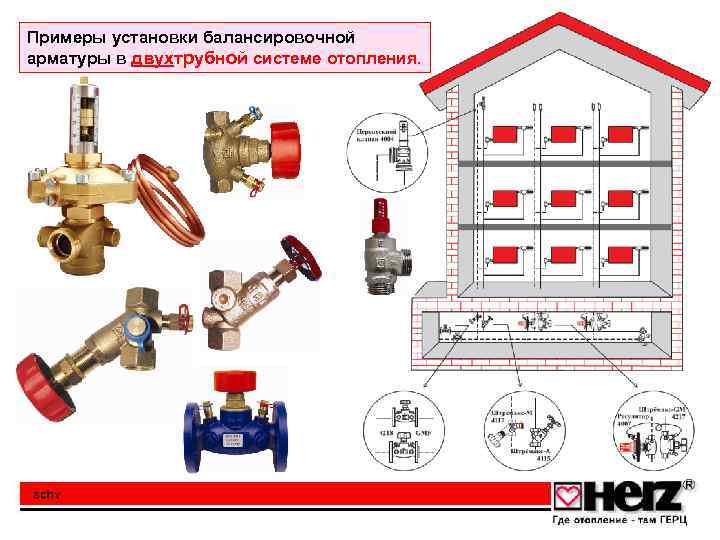

Примеры установки балансировочной арматуры в двухтрубной системе отопления.

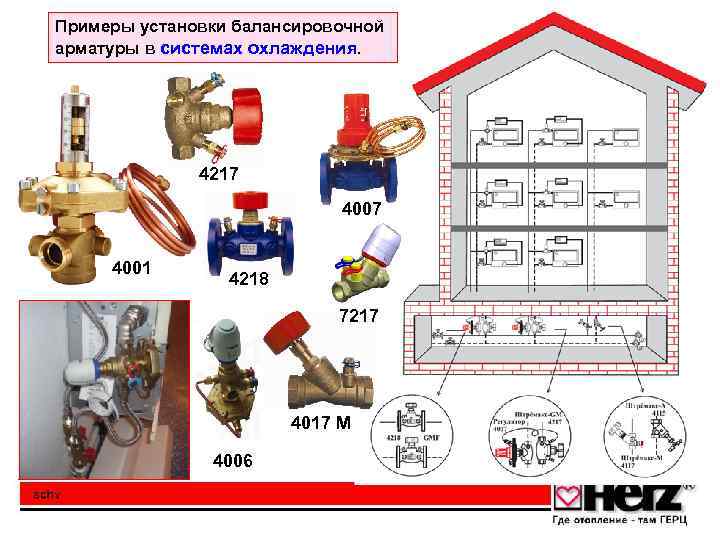

Примеры установки балансировочной арматуры в системах охлаждения. 4217 4001 4218 7217 4017 M 4006

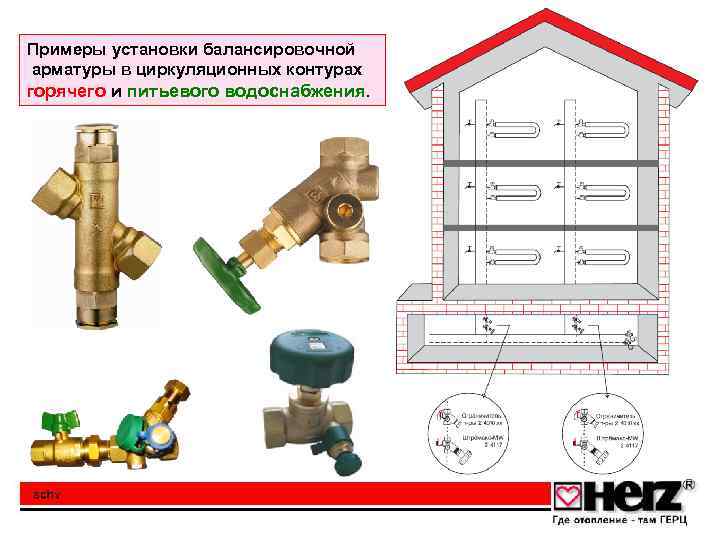

Примеры установки балансировочной арматуры в циркуляционных контурах горячего и питьевого водоснабжения.

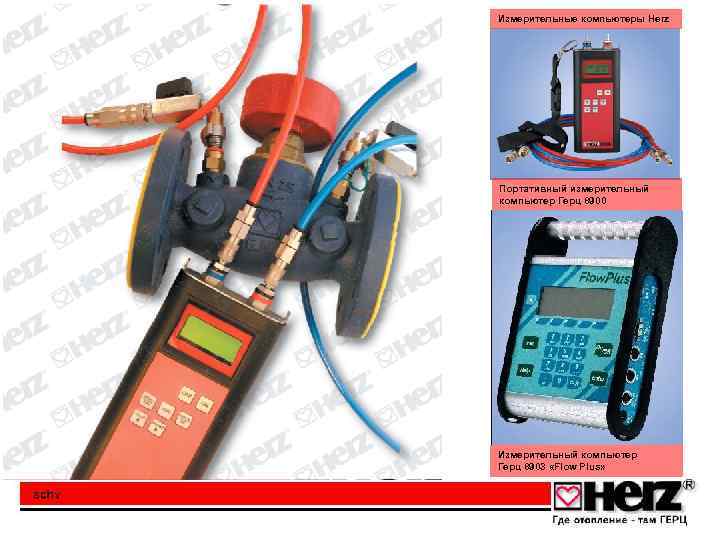

Измерительные компьютеры Herz Портативный измерительный компьютер Герц 8900 Измерительный компьютер Герц 8903 «Flow Plus»

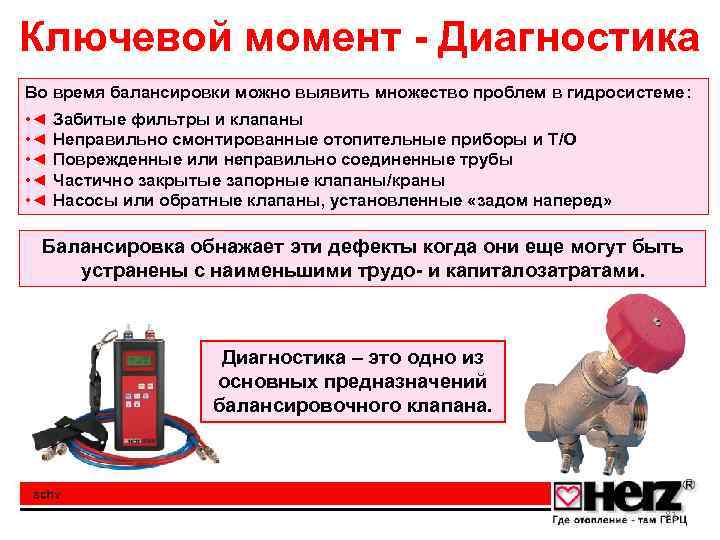

Ключевой момент - Диагностика Во время балансировки можно выявить множество проблем в гидросистеме: • ◄ Забитые фильтры и клапаны • ◄ Неправильно смонтированные отопительные приборы и Т/О • ◄ Поврежденные или неправильно соединенные трубы • ◄ Частично закрытые запорные клапаны/краны • ◄ Насосы или обратные клапаны, установленные «задом наперед» Балансировка обнажает эти дефекты когда они еще могут быть устранены с наименьшими трудо- и капиталозатратами. Диагностика – это одно из основных предназначений балансировочного клапана. 81

Спасибо за внимание! 82
