NT-серия ИБП Свойства l Конструкция ИБП с двойным

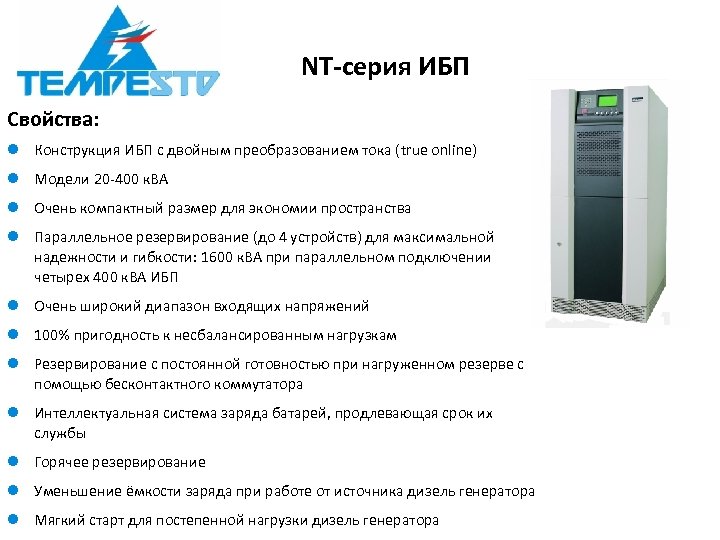

NT-серия ИБП Свойства: l Конструкция ИБП с двойным преобразованием тока (true online) l Модели 20 -400 к. ВА l Очень компактный размер для экономии пространства l Параллельное резервирование (до 4 устройств) для максимальной надежности и гибкости: 1600 к. ВА при параллельном подключении четырех 400 к. ВА ИБП l Очень широкий диапазон входящих напряжений l 100% пригодность к несбалансированным нагрузкам l Резервирование с постоянной готовностью при нагруженном резерве с помощью бесконтактного коммутатора l Интеллектуальная система заряда батарей, продлевающая срок их службы l Горячее резервирование l Уменьшение ёмкости заряда при работе от источника дизель генератора l Мягкий старт для постепенной нагрузки дизель генератора

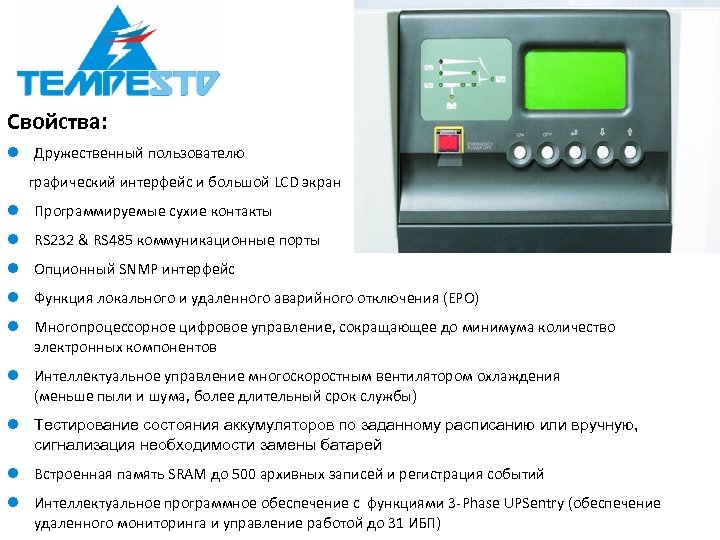

Свойства: l Дружественный пользователю графический интерфейс и большой LCD экран l Программируемые сухие контакты l RS 232 & RS 485 коммуникационные порты l Опционный SNMP интерфейс l Функция локального и удаленного аварийного отключения (ЕРО) l Многопроцессорное цифровое управление, сокращающее до минимума количество электронных компонентов l Интеллектуальное управление многоскоростным вентилятором охлаждения (меньше пыли и шума, более длительный срок службы) l Тестирование состояния аккумуляторов по заданному расписанию или вручную, сигнализация необходимости замены батарей l Встроенная память SRAM до 500 архивных записей и регистрация событий l Интеллектуальное программное обеспечение с функциями 3 -Phase UPSentry (обеспечение удаленного мониторинга и управление работой до 31 ИБП)

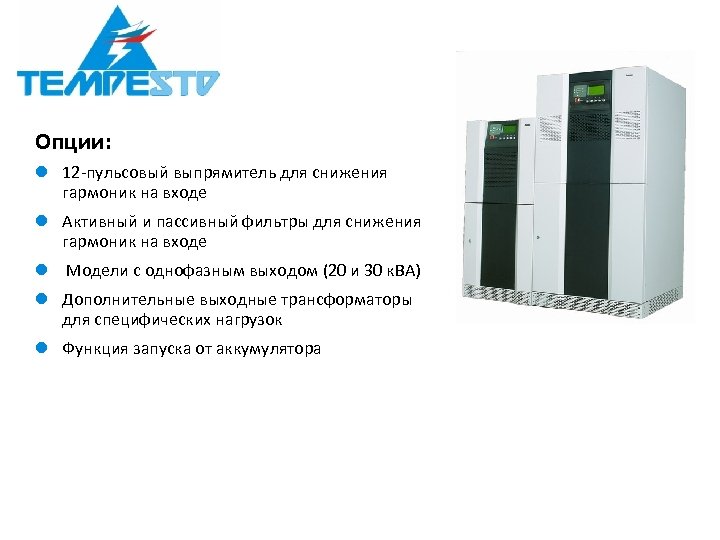

Опции: l 12 -пульсовый выпрямитель для снижения гармоник на входе l Активный и пассивный фильтры для снижения гармоник на входе l Модели с однофазным выходом (20 и 30 к. ВА) l Дополнительные выходные трансформаторы для специфических нагрузок l Функция запуска от аккумулятора

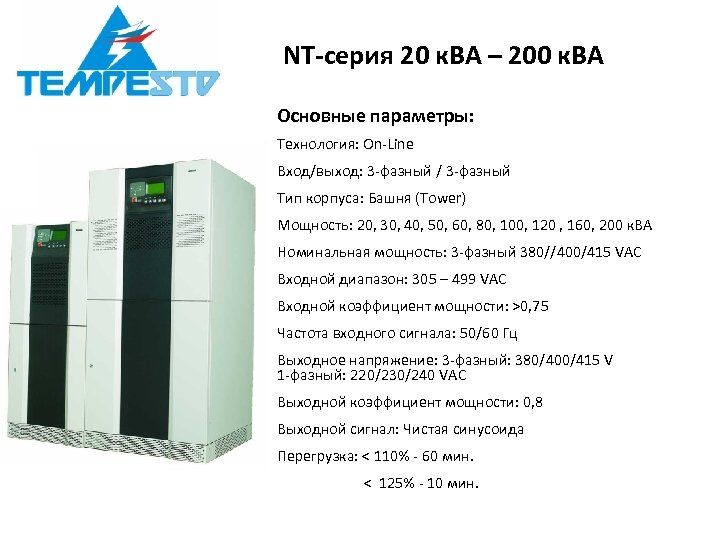

NT-серия 20 к. ВА – 200 к. ВА Основные параметры: Технология: On-Line Вход/выход: 3 -фазный / 3 -фазный Тип корпуса: Башня (Tower) Мощность: 20, 30, 40, 50, 60, 80, 100, 120 , 160, 200 к. ВА Номинальная мощность: 3 -фазный 380//400/415 VAC Входной диапазон: 305 – 499 VAC Входной коэффициент мощности: >0, 75 Частота входного сигнала: 50/60 Гц Выходное напряжение: 3 -фазный: 380/400/415 V 1 -фазный: 220/230/240 VAC Выходной коэффициент мощности: 0, 8 Выходной сигнал: Чистая синусоида Перегрузка: < 110% - 60 мин. < 125% - 10 мин.

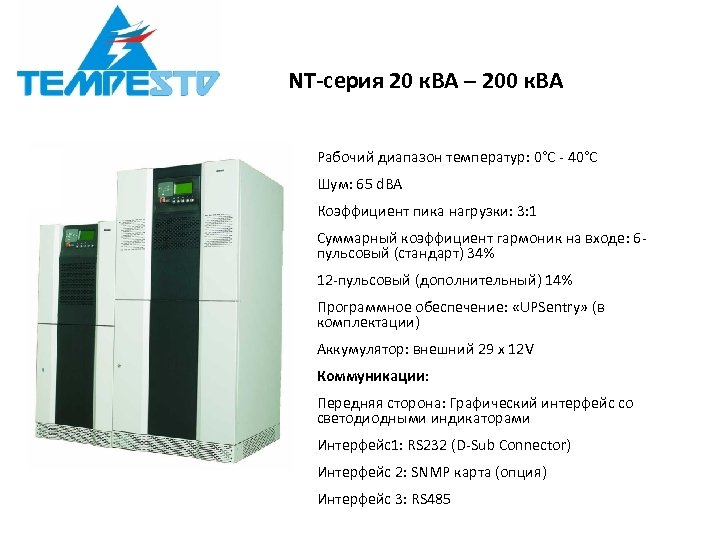

NT-серия 20 к. ВА – 200 к. ВА Рабочий диапазон температур: 0°C - 40°C Шум: 65 d. BA Коэффициент пика нагрузки: 3: 1 Суммарный коэффициент гармоник на входе: 6 пульсовый (стандарт) 34% 12 -пульсовый (дополнительный) 14% Программное обеспечение: «UPSentry» (в комплектации) Аккумулятор: внешний 29 x 12 V Коммуникации: Передняя сторона: Графический интерфейс со светодиодными индикаторами Интерфейс1: RS 232 (D-Sub Connector) Интерфейс 2: SNMP карта (опция) Интерфейс 3: RS 485

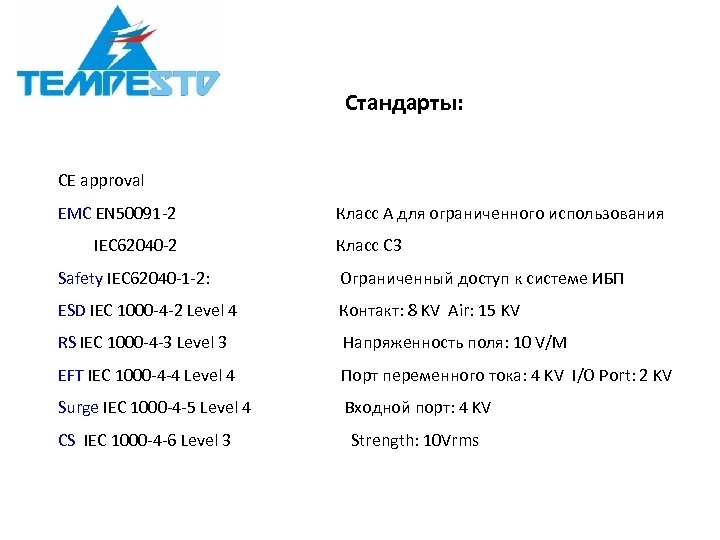

Стандарты: CE approval EMC EN 50091 -2 IEC 62040 -2 Класс A для ограниченного использования Класс C 3 Safety IEC 62040 -1 -2: Ограниченный доступ к системе ИБП ESD IEC 1000 -4 -2 Level 4 Контакт: 8 KV Air: 15 KV RS IEC 1000 -4 -3 Level 3 Напряженность поля: 10 V/M EFT IEC 1000 -4 -4 Level 4 Порт переменного тока: 4 KV I/O Port: 2 KV Surge IEC 1000 -4 -5 Level 4 Входной порт: 4 KV CS IEC 1000 -4 -6 Level 3 Strength: 10 Vrms

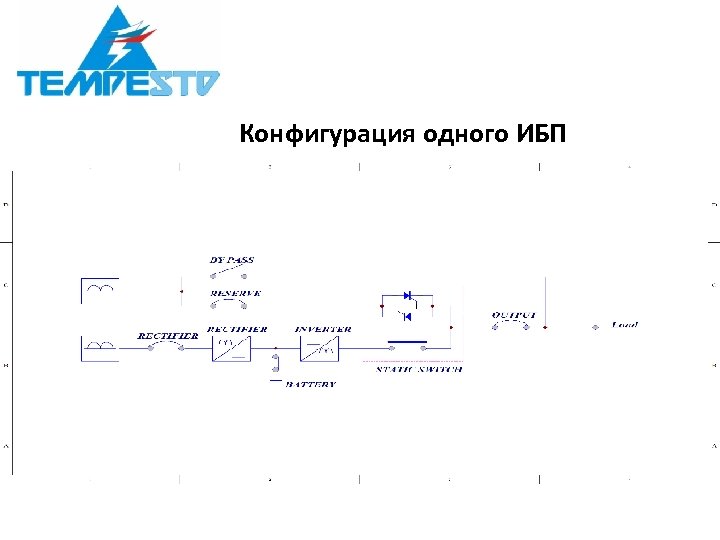

Конфигурация одного ИБП

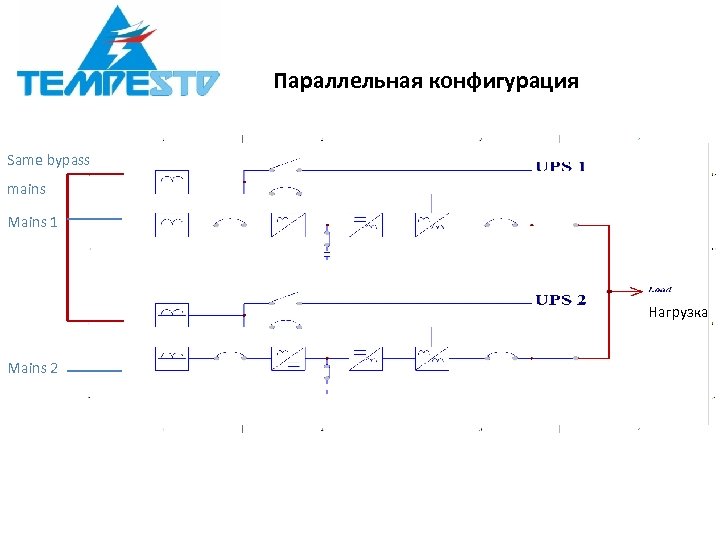

Параллельная конфигурация Same bypass mains Mains 1 Нагрузка Mains 2

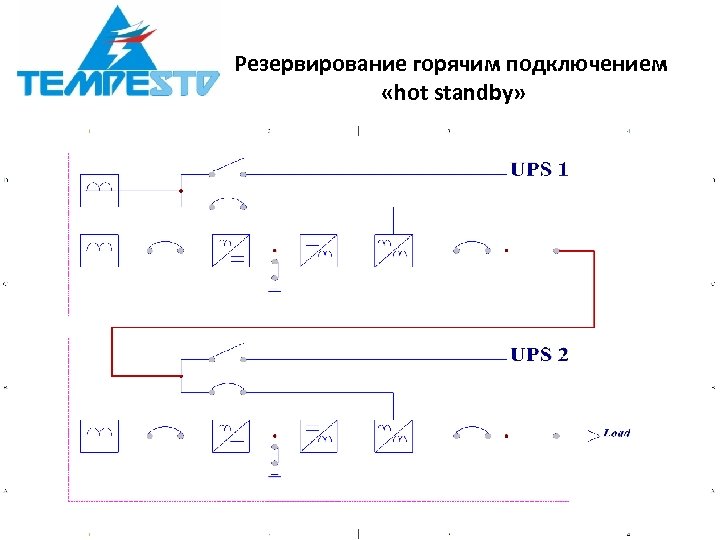

Резервирование горячим подключением «hot standby»

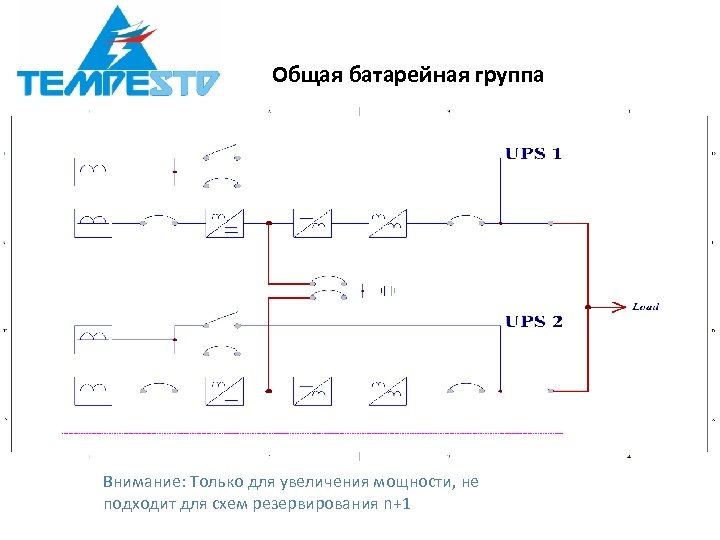

Общая батарейная группа Внимание: Только для увеличения мощности, не подходит для схем резервирования n+1

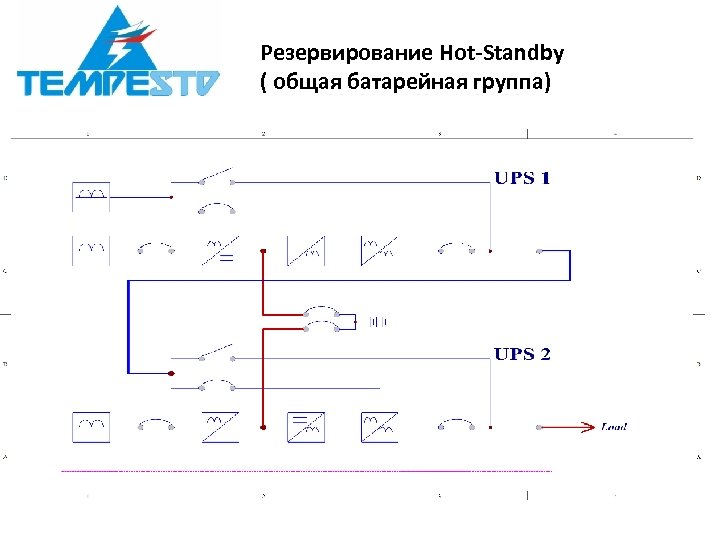

Резервирование Hot-Standby ( общая батарейная группа)

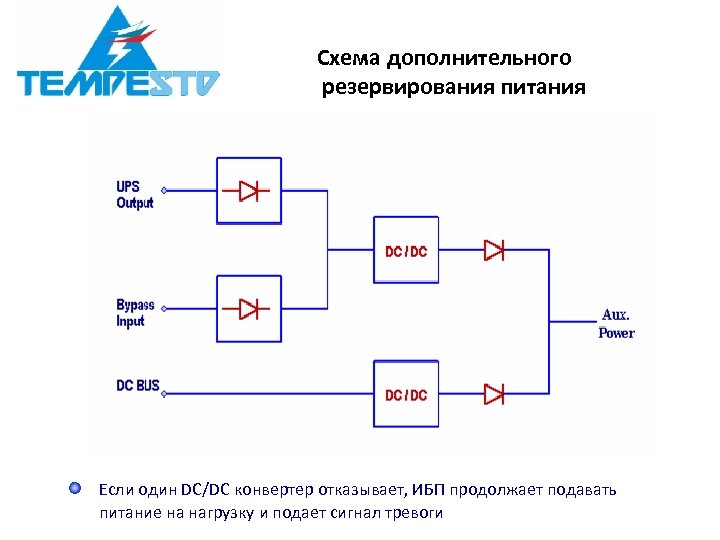

Схема дополнительного резервирования питания Если один DC/DC конвертер отказывает, ИБП продолжает подавать питание на нагрузку и подает сигнал тревоги

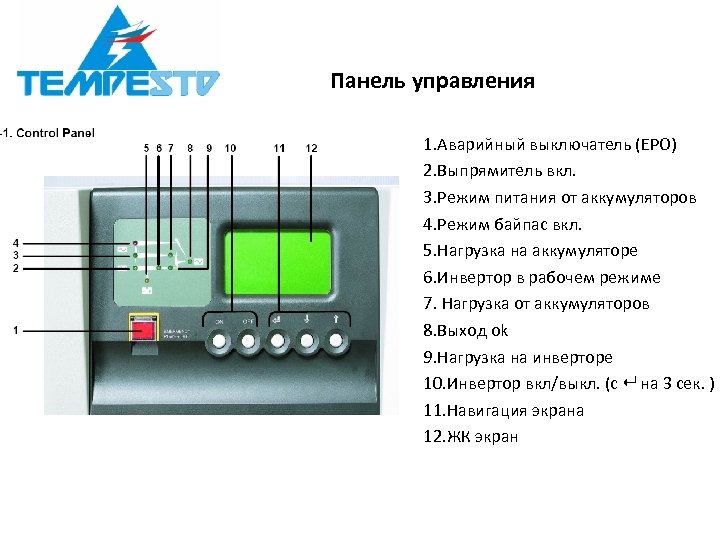

Панель управления 1. Аварийный выключатель (EPO) 2. Выпрямитель вкл. 3. Режим питания от аккумуляторов 4. Режим байпас вкл. 5. Нагрузка на аккумуляторе 6. Инвертор в рабочем режиме 7. Нагрузка от аккумуляторов 8. Выход ok 9. Нагрузка на инверторе 10. Инвертор вкл/выкл. (с на 3 сек. ) 11. Навигация экрана 12. ЖК экран

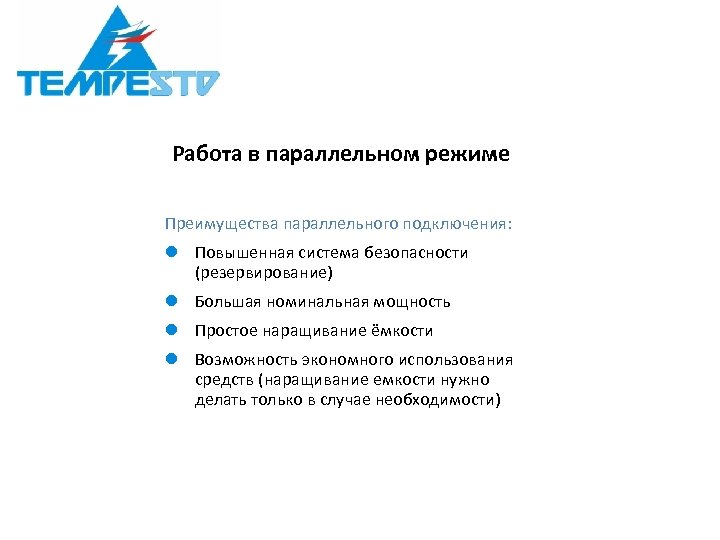

Работа в параллельном режиме Преимущества параллельного подключения: l Повышенная система безопасности (резервирование) l Большая номинальная мощность l Простое наращивание ёмкости l Возможность экономного использования средств (наращивание емкости нужно делать только в случае необходимости)

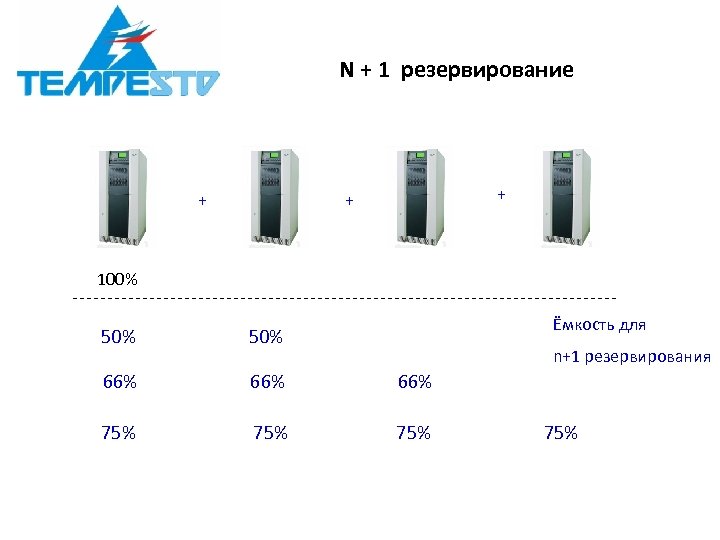

N + 1 резервирование + + + 100% Ёмкость для 50% 66% 66% 75% 75% n+1 резервирования 75%

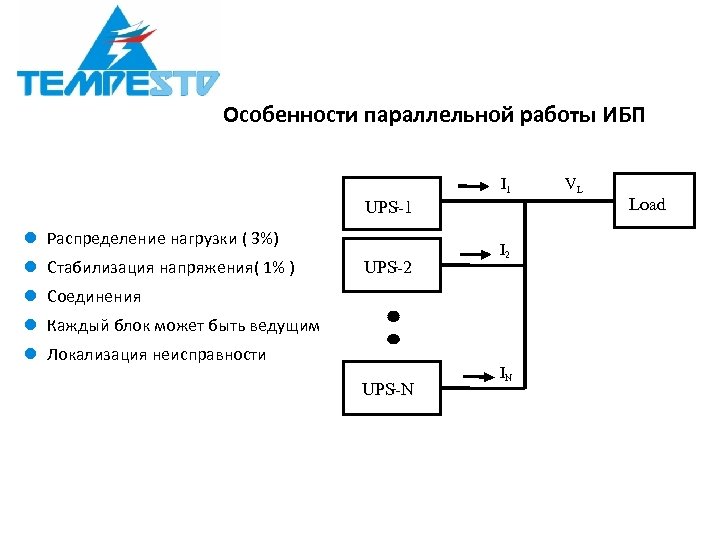

Особенности параллельной работы ИБП I 1 UPS-1 l Распределение нагрузки ( 3%) l Стабилизация напряжения( 1% ) UPS-2 I 2 l Соединения l Каждый блок может быть ведущим l Локализация неисправности UPS-N IN VL Load

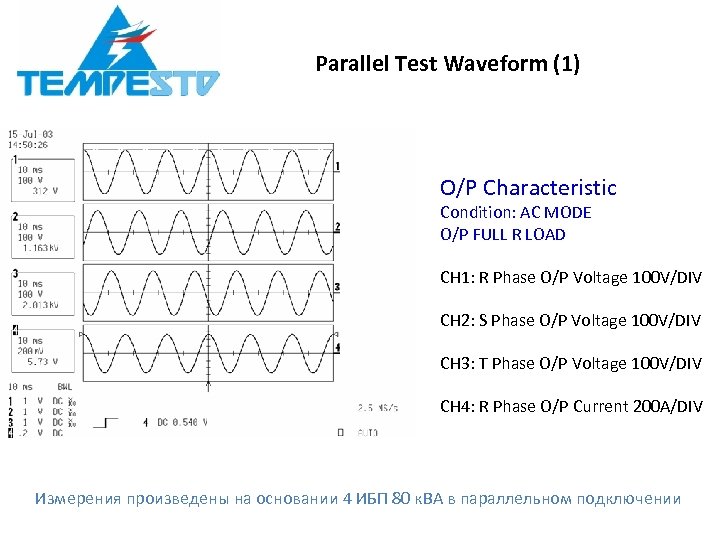

Parallel Test Waveform (1) O/P Characteristic Condition: AC MODE O/P FULL R LOAD CH 1: R Phase O/P Voltage 100 V/DIV CH 2: S Phase O/P Voltage 100 V/DIV CH 3: T Phase O/P Voltage 100 V/DIV CH 4: R Phase O/P Current 200 A/DIV Измерения произведены на основании 4 ИБП 80 к. ВА в параллельном подключении

Parallel Test Waveform (2) O/P Characteristic Condition: ON LINE MODE I/P: 600 KW Generator Source O/P: 75% R LOAD CH 1: R Phase I/P Voltage 100 V/DIV CH 2: R Phase O/P Voltage 100 V/DIV CH 3: R Phase I/P Current 200 A/DIV CH 4: R Phase O/P Current 200 A/DIV

Parallel Test Waveform (3) Transfer time Test Condition: Inverter Bypass O/P FULL R LOAD CH 1: R Phase I/P Voltage 100 V/DIV CH 2: R Phase O/P Voltage 100 V/DIV CH 3: R Phase I/P Current 200 A/DIV CH 4: R Phase O/P Current 200 A/DIV

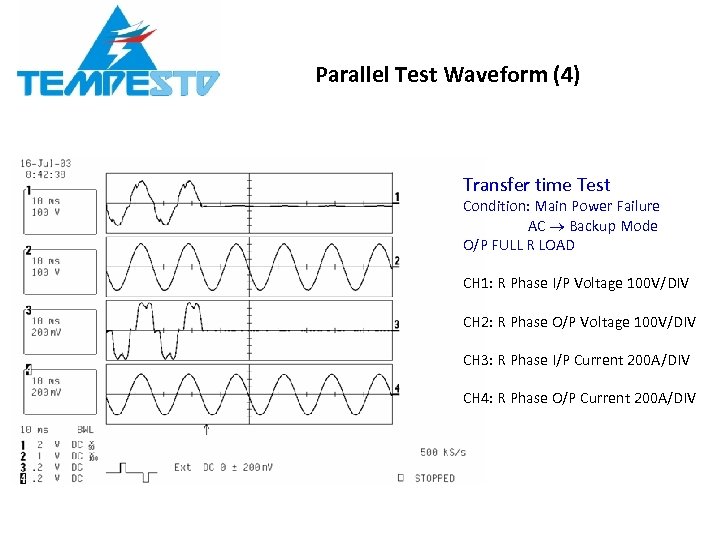

Parallel Test Waveform (4) Transfer time Test Condition: Main Power Failure AC Backup Mode O/P FULL R LOAD CH 1: R Phase I/P Voltage 100 V/DIV CH 2: R Phase O/P Voltage 100 V/DIV CH 3: R Phase I/P Current 200 A/DIV CH 4: R Phase O/P Current 200 A/DIV

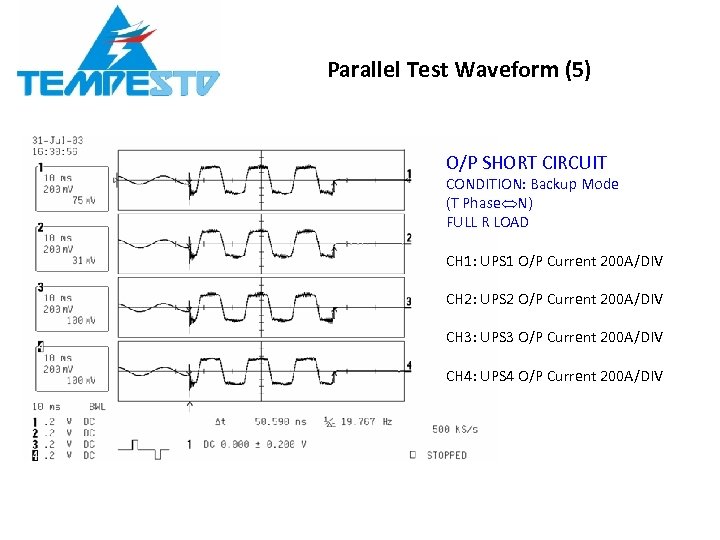

Parallel Test Waveform (5) O/P SHORT CIRCUIT CONDITION: Backup Mode (T Phase N) FULL R LOAD CH 1: UPS 1 O/P Current 200 A/DIV CH 2: UPS 2 O/P Current 200 A/DIV CH 3: UPS 3 O/P Current 200 A/DIV CH 4: UPS 4 O/P Current 200 A/DIV

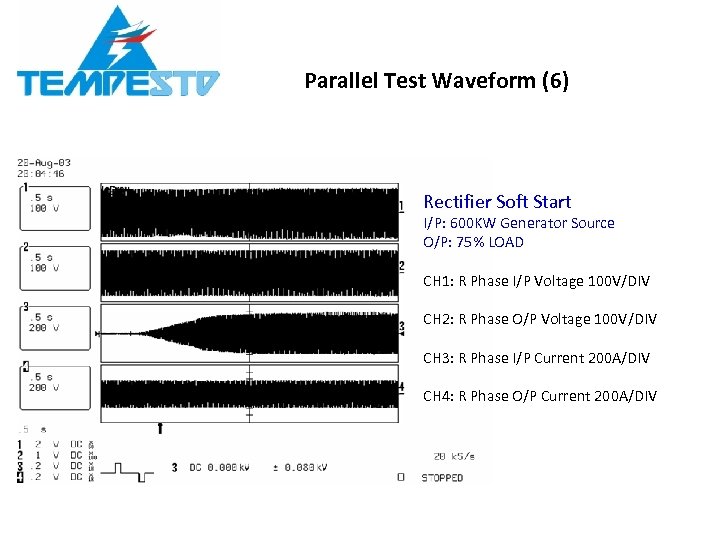

Parallel Test Waveform (6) Rectifier Soft Start I/P: 600 KW Generator Source O/P: 75% LOAD CH 1: R Phase I/P Voltage 100 V/DIV CH 2: R Phase O/P Voltage 100 V/DIV CH 3: R Phase I/P Current 200 A/DIV CH 4: R Phase O/P Current 200 A/DIV

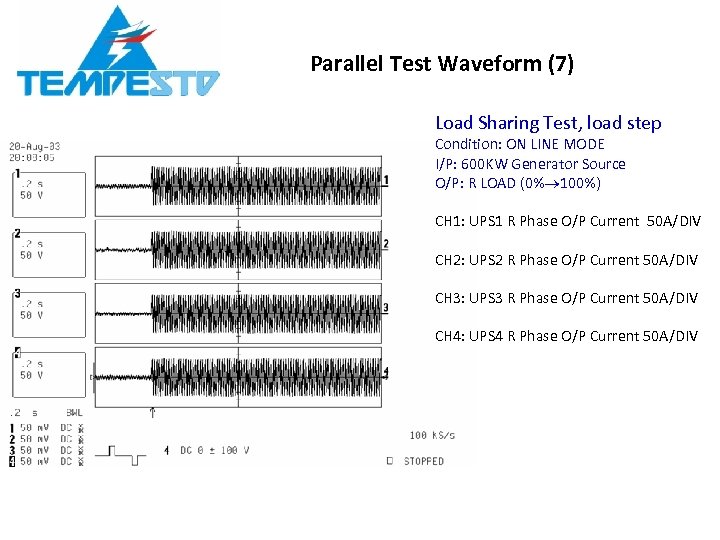

Parallel Test Waveform (7) Load Sharing Test, load step Condition: ON LINE MODE I/P: 600 KW Generator Source O/P: R LOAD (0% 100%) CH 1: UPS 1 R Phase O/P Current 50 A/DIV CH 2: UPS 2 R Phase O/P Current 50 A/DIV CH 3: UPS 3 R Phase O/P Current 50 A/DIV CH 4: UPS 4 R Phase O/P Current 50 A/DIV

Parallel Test Waveform (8) Load Sharing Test Condition: ON LINE MODE I/P: 600 KW Generator Source O/P: R LOAD (0% 50% 100% 0%) CH 1: UPS 1 R Phase O/P Current 50 A/DIV CH 2: UPS 2 R Phase O/P Current 50 A/DIV CH 3: UPS 3 R Phase O/P Current 50 A/DIV CH 4: UPS 4 R Phase O/P Current 50 A/DIV

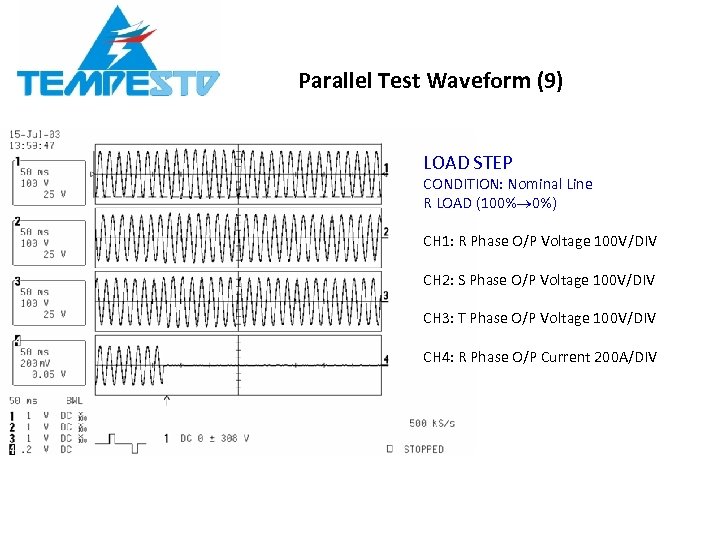

Parallel Test Waveform (9) LOAD STEP CONDITION: Nominal Line R LOAD (100% 0%) CH 1: R Phase O/P Voltage 100 V/DIV CH 2: S Phase O/P Voltage 100 V/DIV CH 3: T Phase O/P Voltage 100 V/DIV CH 4: R Phase O/P Current 200 A/DIV

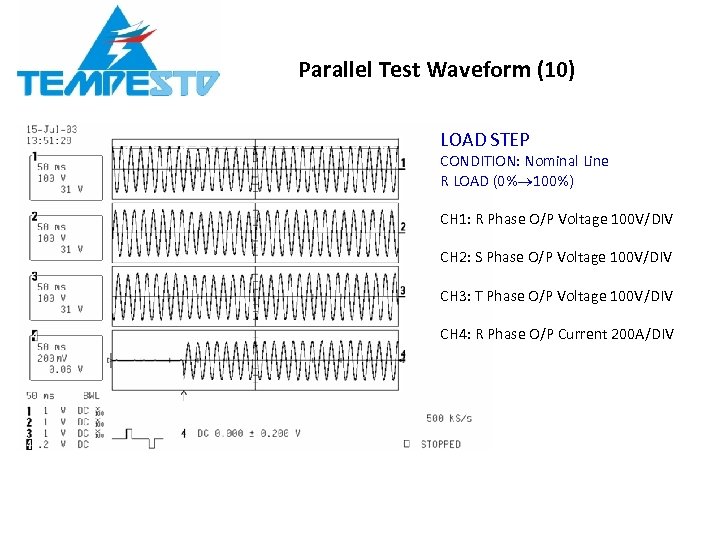

Parallel Test Waveform (10) LOAD STEP CONDITION: Nominal Line R LOAD (0% 100%) CH 1: R Phase O/P Voltage 100 V/DIV CH 2: S Phase O/P Voltage 100 V/DIV CH 3: T Phase O/P Voltage 100 V/DIV CH 4: R Phase O/P Current 200 A/DIV

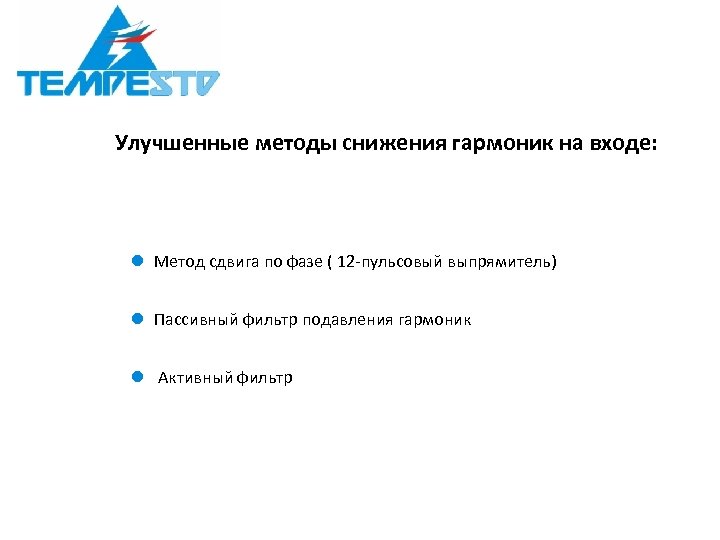

Улучшенные методы снижения гармоник на входе: l Метод сдвига по фазе ( 12 -пульсовый выпрямитель) l Пассивный фильтр подавления гармоник l Активный фильтр

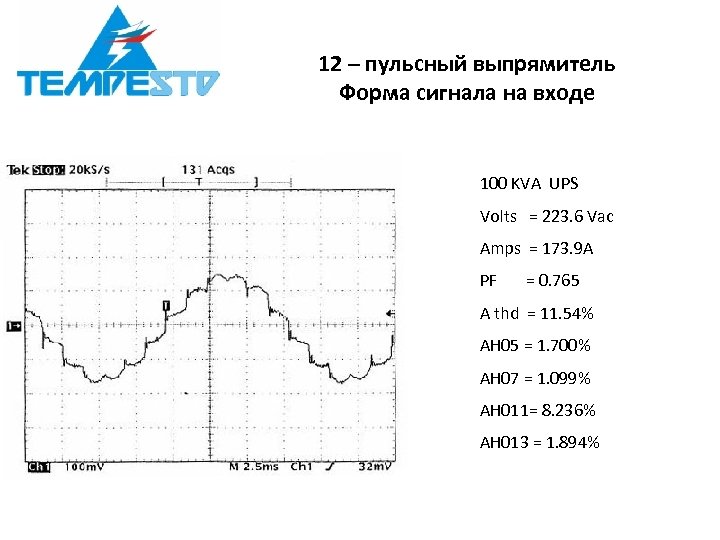

12 – пульсный выпрямитель Форма сигнала на входе 100 KVA UPS Volts = 223. 6 Vac Amps = 173. 9 A PF = 0. 765 A thd = 11. 54% AH 05 = 1. 700% AH 07 = 1. 099% AH 011= 8. 236% AH 013 = 1. 894%

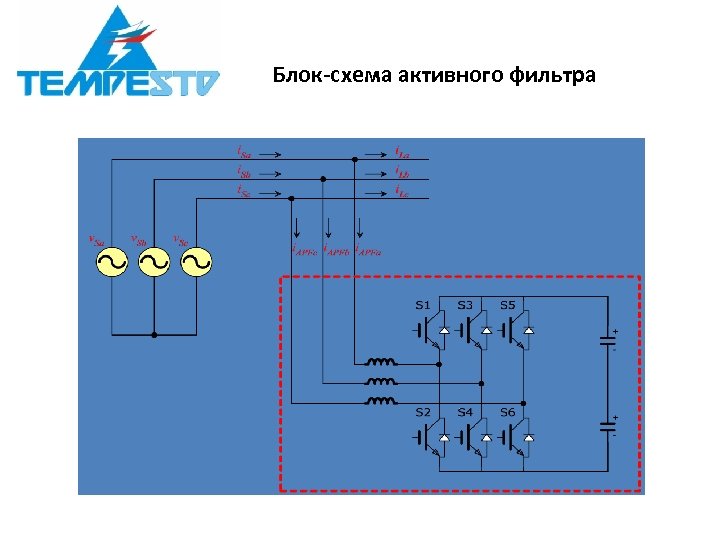

Блок-схема активного фильтра

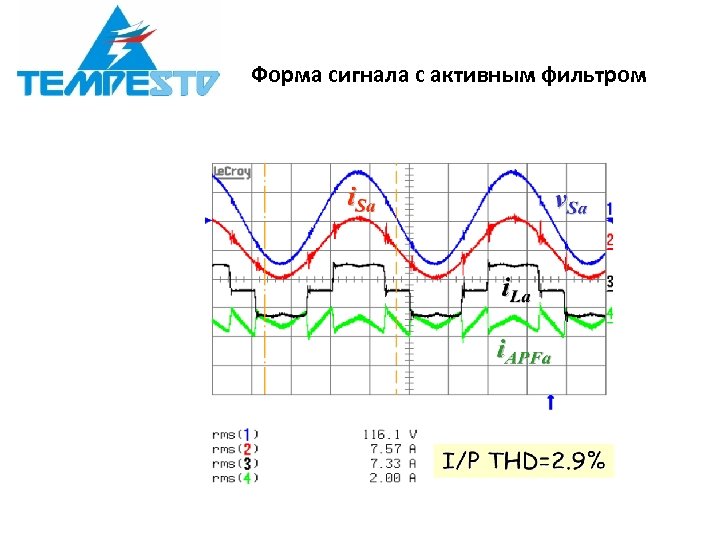

Форма сигнала с активным фильтром

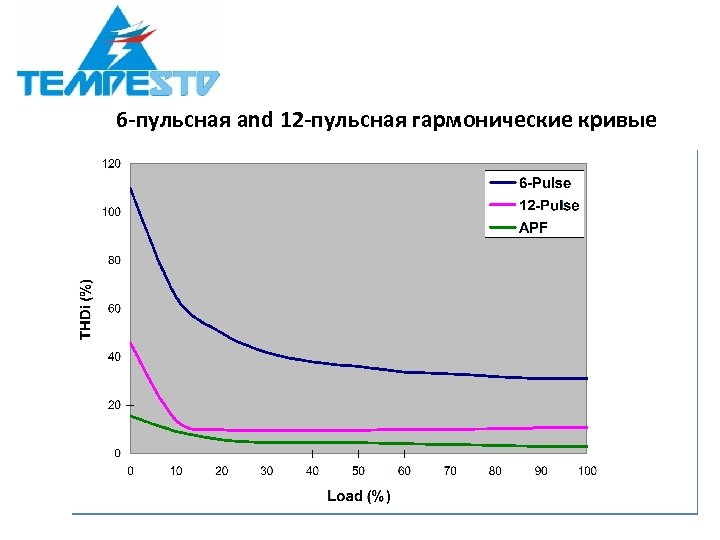

6 -пульсная and 12 -пульсная гармонические кривые

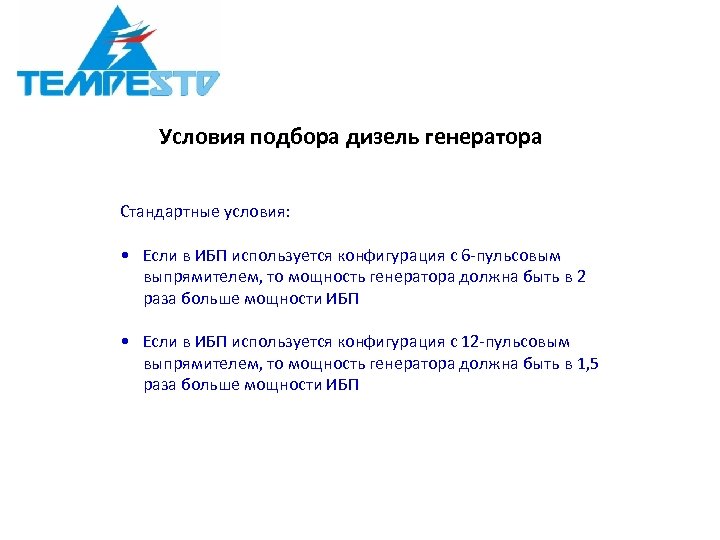

Условия подбора дизель генератора Стандартные условия: • Если в ИБП используется конфигурация с 6 -пульсовым выпрямителем, то мощность генератора должна быть в 2 раза больше мощности ИБП • Если в ИБП используется конфигурация с 12 -пульсовым выпрямителем, то мощность генератора должна быть в 1, 5 раза больше мощности ИБП

Система управления аккумулятором Напряжение заряда аккумулятора Результат теста аккумулятора Напряжение на аккумуляторе Сила тока на аккумуляторе Состояние аккумулятора Состояние нагрузки Ёмкость аккумулятора Время замены аккумулятора Система управления аккумулятором Предупреждение о низком заряде аккумулятора Предупреждение об утечке тока на аккумуляторе Дата установки аккумулятора Дата следующей замены аккумулятора Предупреждение о замене аккумулятора

Метод зарядки аккумулятора l 0 ~ T 1: Постоянный текущий заряд l T 1 ~ T 2: постоянный ток заряда -> автоматическая подзарядка l T 2 ~ : постоянный ток заряда -> непрерывная подзарядка l Параметры могут быть установлены пользователем

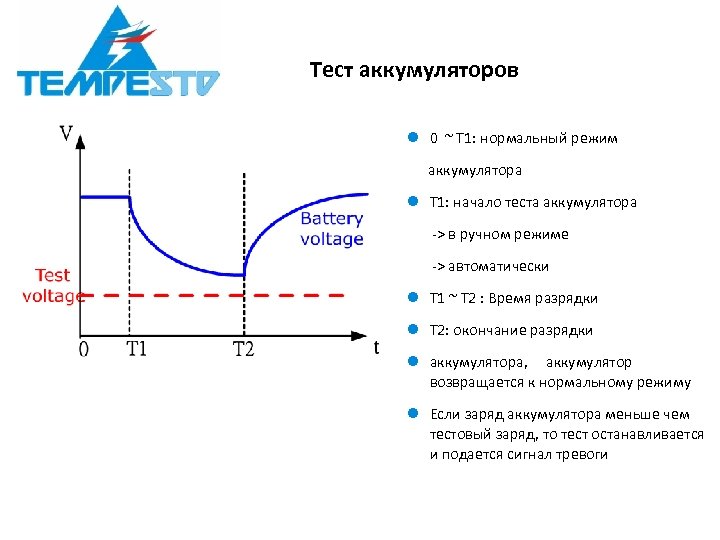

Тест аккумуляторов l 0 ~ T 1: нормальный режим аккумулятора l T 1: начало теста аккумулятора -> в ручном режиме -> автоматически l T 1 ~ T 2 : Время разрядки l T 2: окончание разрядки l аккумулятора, аккумулятор возвращается к нормальному режиму l Если заряд аккумулятора меньше чем тестовый заряд, то тест останавливается и подается сигнал тревоги

Схема заземления аккумуляторов Заземление аккумулятора должно быть раздельно с терминалом заземления ИБП и кабель заземления должен быть помечен.

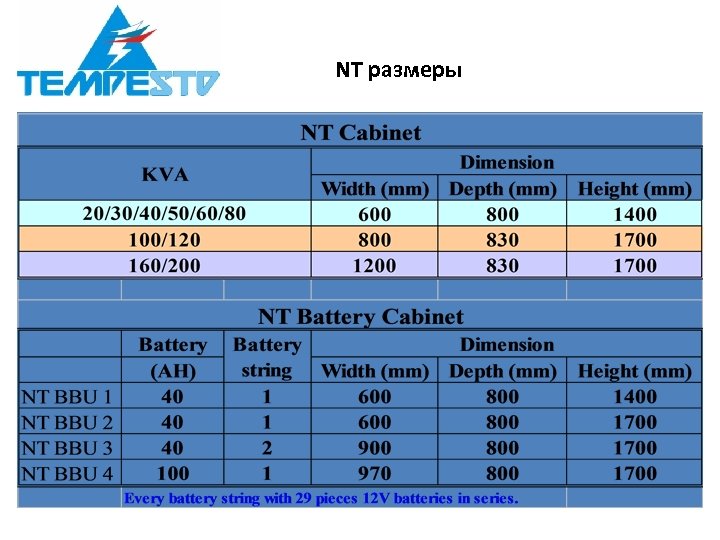

NT размеры

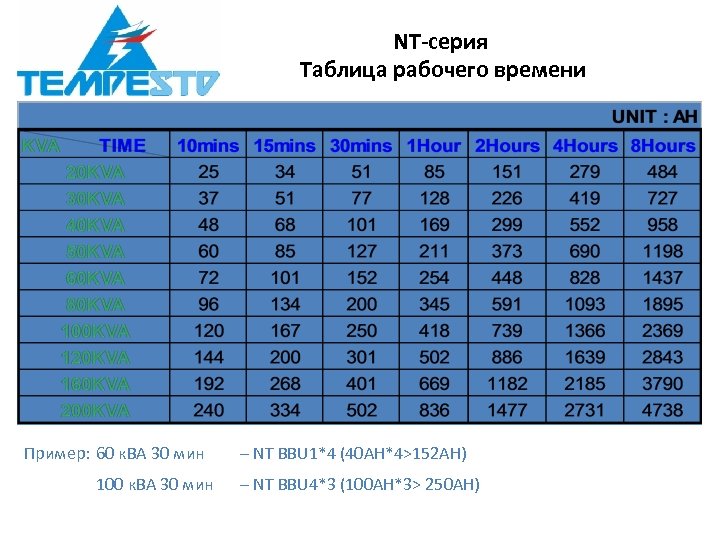

NT-серия Таблица рабочего времени Пример: 60 к. ВА 30 мин 100 к. ВА 30 мин – NT BBU 1*4 (40 AH*4>152 AH) – NT BBU 4*3 (100 AH*3> 250 AH)

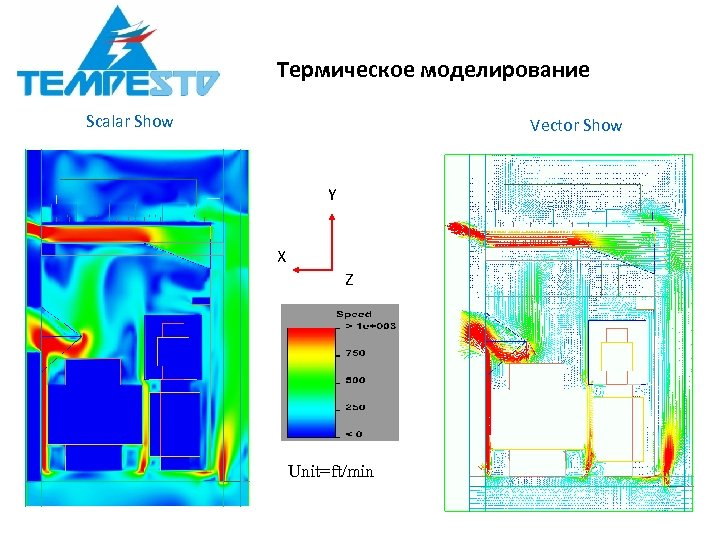

Термическое моделирование Scalar Show Vector Show Y X Z Unit=ft/min

Сейсмическое моделирование для ИБП 60 K - Колебания в трехмерном изображении и характеристика отклонений U 3 U 1 U 2 Dynamic Animation Display (100 X Displacements)

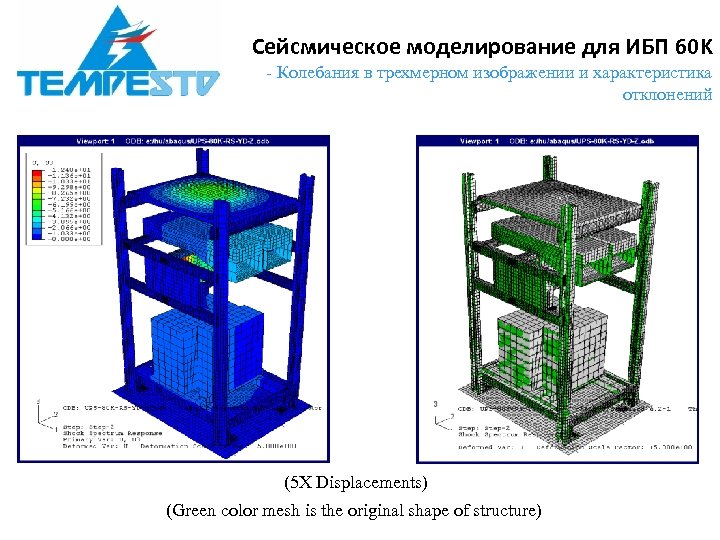

Сейсмическое моделирование для ИБП 60 K - Колебания в трехмерном изображении и характеристика отклонений (5 X Displacements) (Green color mesh is the original shape of structure)
