Новые возможности в проведении исследований атмосферных процессов и мониторинга окружающей среды с использованием самолета-лаборатории Новые возможности в проведении исследований атмосферных процессов и мониторинга окружающей среды с использованием самолета-лаборатории Як-42 Д «Росгидромет»

Самолеты лаборатории ЛНИЦ ЦАО Самолеты лаборатории ЛНИЦ ЦАО

Цели создания самолета– лаборатории -Исследования строения и состава атмосферы и характеристик подстилающей поверхности в Цели создания самолета– лаборатории -Исследования строения и состава атмосферы и характеристик подстилающей поверхности в целях мониторинга окружающей среды; -Проведение и контроль активных воздействий на гидрометеорологические процессы в атмосфере; -Валидация и калибровка различных систем дистанционного исследования атмосферы и поверхности.

Основные технические характеристики самолета Як-42 Д «Росгидромет» Экипаж – 3 человека. Научный экипаж – Основные технические характеристики самолета Як-42 Д «Росгидромет» Экипаж – 3 человека. Научный экипаж – 14 операторов; Максимальная высота полета – 10 200 m; Максимальная коммерческая нагрузка- 12 000 kg; Дальность с нагрузкой 5 000 kg – 4 100 km; Диапазон скоростей полета – от 350 до 700 км/ч; Максимальный взлетный вес - 57 500 kg.

Общая схема размещения научного оборудования на борту самолета Як-42 Д «Росгидромет» Газовый и аэрозольный Общая схема размещения научного оборудования на борту самолета Як-42 Д «Росгидромет» Газовый и аэрозольный состав Термодинамика Микрофизический комплекс Радиолокаторы Актинометрический комплекс Радиоактивные загрязнения

Структура бортовой системы сбора данных Термодинамический комплекс Комплекс контроля газового и аэрозольного состава атмосферы Структура бортовой системы сбора данных Термодинамический комплекс Комплекс контроля газового и аэрозольного состава атмосферы Актинометрический комплекс и дистанционные исследования подстилающей поверхности Радиолокационный комплекс Комплекс мониторинга радиоактивных загрязнений Комплекс для измерений электрический характеристик атмосферы Комплекс для измерений микрофизических параметров Спутниковый канал передачи данных Технические средства активных воздействий Центральный сервер БИВК Система диспетчеризации Первичные данные Поток данных

Лазерное зондирован ие Измерение излучения в атмосфере Измерение навигационных и термодинамических параметров Радиолокац ионное Лазерное зондирован ие Измерение излучения в атмосфере Измерение навигационных и термодинамических параметров Радиолокац ионное наблюдение Исследование микрофизики облаков ные й дан дени ые блю н на тив ера тных п О оле сам Контр Возде ол йстви радио ь я на о активн блака ых заг рязнен ий Измерение излучения от поверхности Схема применения самолета-лаборатории Як-42 Д «Росгидромет» Центр управления активными воздействиями

Термодинамические датчики АПК-1 на подкрыльевой штанге и на борту Датчик СКГ Датчик температуры Rosemount Термодинамические датчики АПК-1 на подкрыльевой штанге и на борту Датчик СКГ Датчик температуры Rosemount 102 CT Блок БИД-1 Приемник давлений 858 AJ Датчик температуры ВДТ Полусферический приемник давлений Rosemount 858 Y-b Датчики температуры Полусферический приемник давлений Rosemount 858 Y-а Датчик УФГ

Датчики и измерительные системы АПК-1 внутри салона Внешний вид основного экрана АПК-1 Рабочие места Датчики и измерительные системы АПК-1 внутри салона Внешний вид основного экрана АПК-1 Рабочие места АПК-1 Датчики давлений Rosemount 1221 F 2, MADT 2016 и БИД-2 в салоне Инерциальная навигационная система LR V в салоне

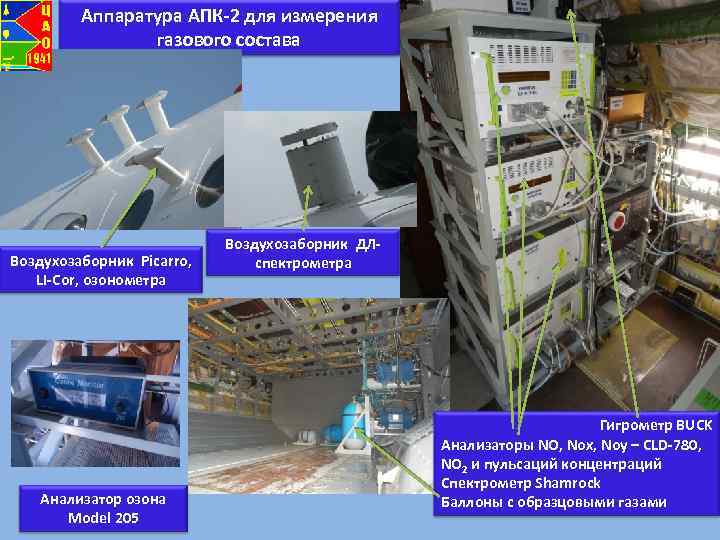

Аппаратура АПК-2 для измерения газового состава Воздухозаборник Picarro, LI-Cor, озонометра Анализатор озона Model 205 Аппаратура АПК-2 для измерения газового состава Воздухозаборник Picarro, LI-Cor, озонометра Анализатор озона Model 205 Воздухозаборник ДЛспектрометра Гигрометр BUCK Анализаторы NO, Nox, Noy – CLD-780, NO 2 и пульсаций концентраций Спектрометр Shamrock Баллоны с образцовыми газами

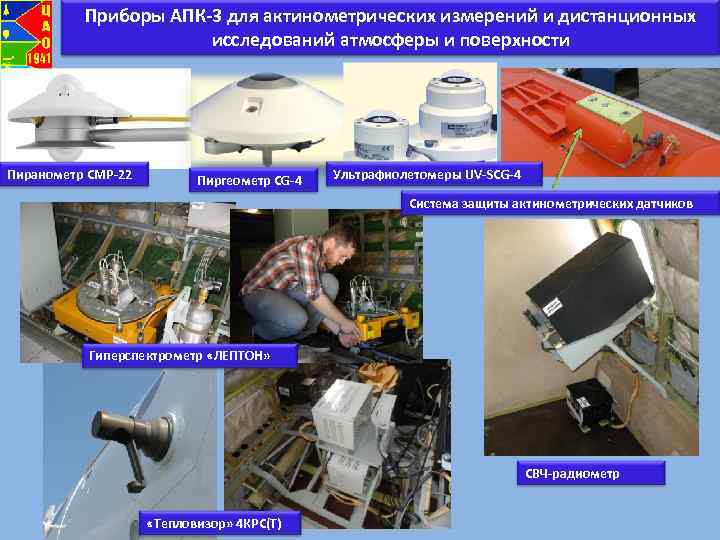

Приборы АПК-3 для актинометрических измерений и дистанционных исследований атмосферы и поверхности Пиранометр CMP-22 Пиргеометр Приборы АПК-3 для актинометрических измерений и дистанционных исследований атмосферы и поверхности Пиранометр CMP-22 Пиргеометр CG-4 Ультрафиолетомеры UV-SCG-4 Система защиты актинометрических датчиков Гиперспектрометр «ЛЕПТОН» СВЧ-радиометр «Тепловизор» 4 КРС(Т)

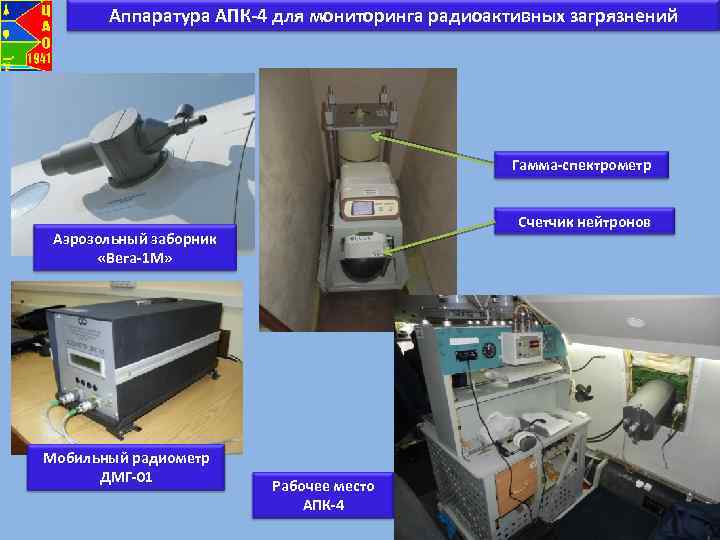

Аппаратура АПК-4 для мониторинга радиоактивных загрязнений Гамма-спектрометр Счетчик нейтронов Аэрозольный заборник «Вега-1 М» Мобильный Аппаратура АПК-4 для мониторинга радиоактивных загрязнений Гамма-спектрометр Счетчик нейтронов Аэрозольный заборник «Вега-1 М» Мобильный радиометр ДМГ-01 Рабочее место АПК-4

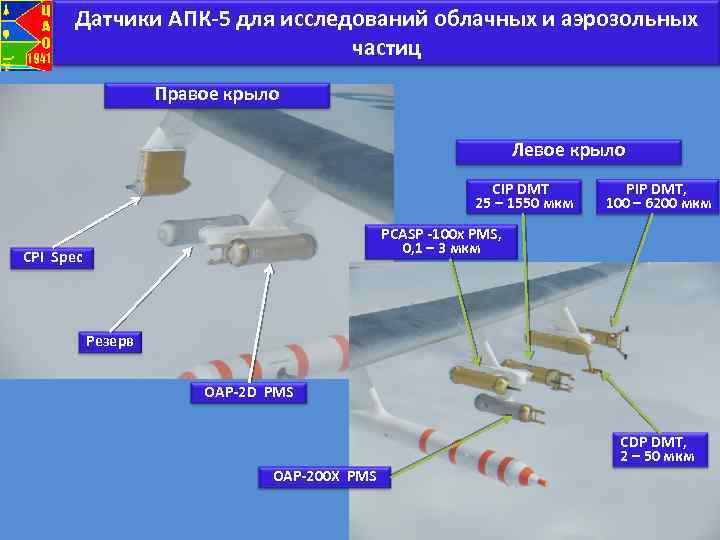

Датчики АПК-5 для исследований облачных и аэрозольных частиц Правое крыло Левое крыло CIP DMT Датчики АПК-5 для исследований облачных и аэрозольных частиц Правое крыло Левое крыло CIP DMT 25 – 1550 мкм PIP DMT, 100 – 6200 мкм PCASP -100 х PMS, 0, 1 – 3 мкм CPI Spec Резерв OAP-2 D PMS CDP DMT, 2 – 50 мкм OAP-200 X PMS

Аппаратура АПК-5, размещенная внутри салона SP-2 DMT, частицы сажи UHSAS DMT, 0, 055 – Аппаратура АПК-5, размещенная внутри салона SP-2 DMT, частицы сажи UHSAS DMT, 0, 055 – 1 мкм Рабочие места операторов АПК-5

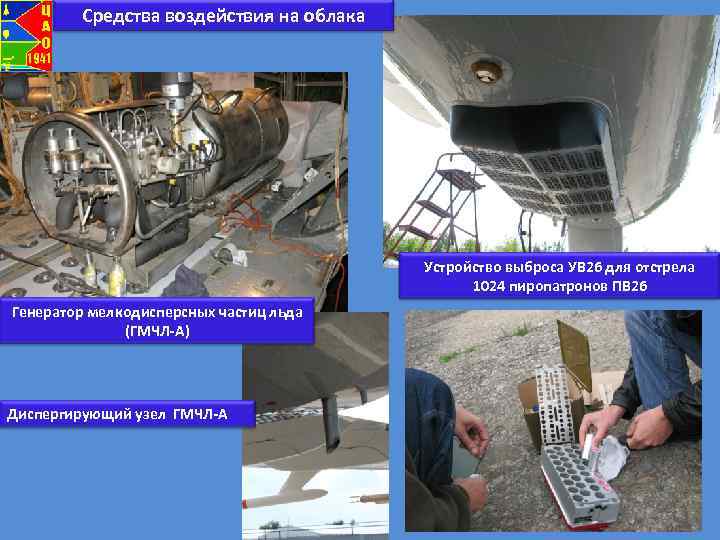

Средства воздействия на облака Устройство выброса УВ 26 для отстрела 1024 пиропатронов ПВ 26 Средства воздействия на облака Устройство выброса УВ 26 для отстрела 1024 пиропатронов ПВ 26 Генератор мелкодисперсных частиц льда (ГМЧЛ-А) Диспергирующий узел ГМЧЛ-А

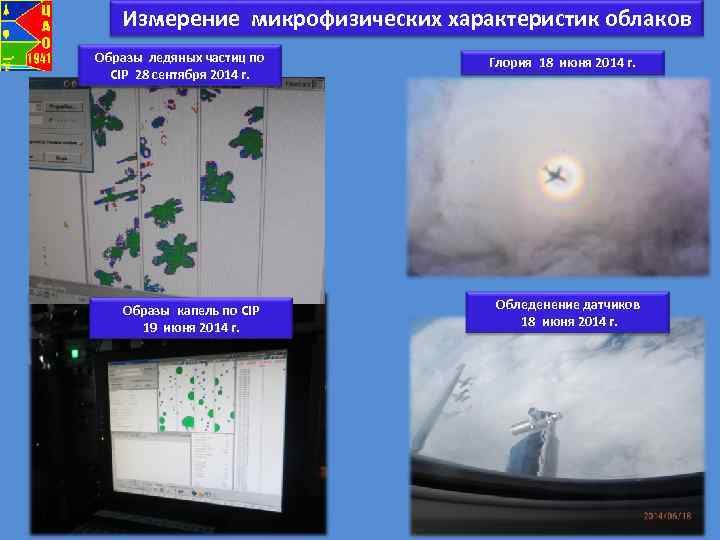

Измерение микрофизических характеристик облаков Образы ледяных частиц по CIP 28 сентября 2014 г. Образы Измерение микрофизических характеристик облаков Образы ледяных частиц по CIP 28 сентября 2014 г. Образы капель по CIP 19 июня 2014 г. Глория 18 июня 2014 г. Обледенение датчиков 18 июня 2014 г.

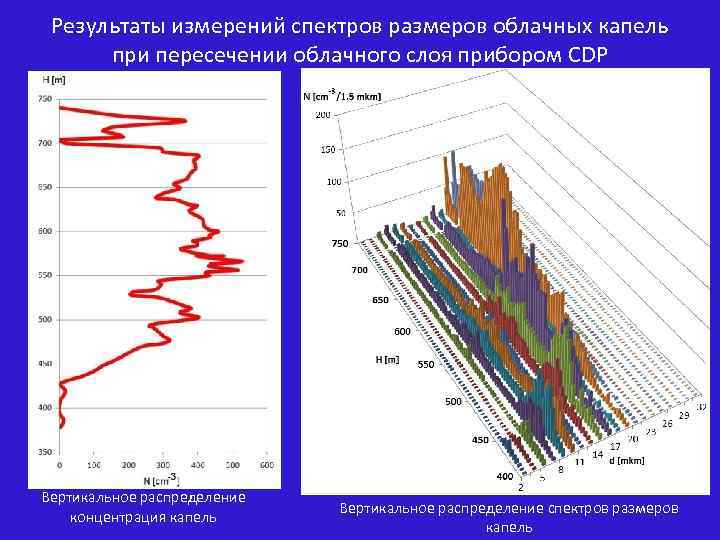

Результаты измерений спектров размеров облачных капель при пересечении облачного слоя прибором CDP Вертикальное распределение Результаты измерений спектров размеров облачных капель при пересечении облачного слоя прибором CDP Вертикальное распределение концентрация капель Вертикальное распределение спектров размеров капель

Размещение радиолокаторов АПК-6 Верхний РЛС «Зенит» Нижний РЛС «Надир» Размещение радиолокаторов АПК-6 Верхний РЛС «Зенит» Нижний РЛС «Надир»

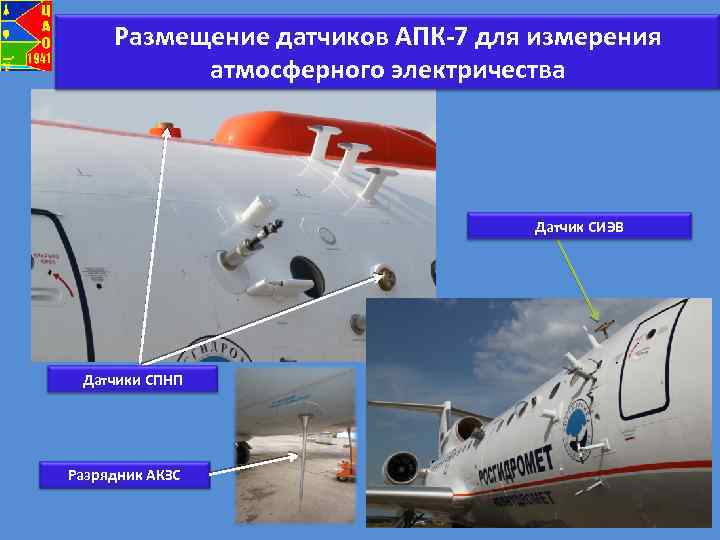

Размещение датчиков АПК-7 для измерения атмосферного электричества Датчик СИЭВ Датчики СПНП Разрядник АКЗС Размещение датчиков АПК-7 для измерения атмосферного электричества Датчик СИЭВ Датчики СПНП Разрядник АКЗС

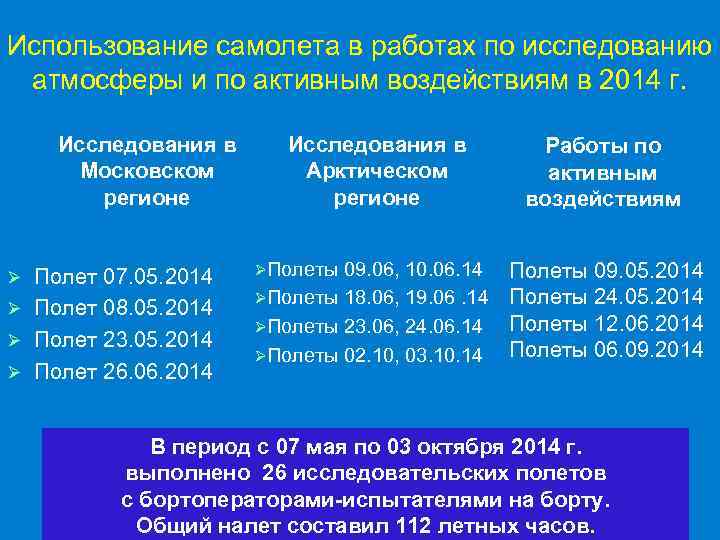

Использование самолета в работах по исследованию атмосферы и по активным воздействиям в 2014 г. Использование самолета в работах по исследованию атмосферы и по активным воздействиям в 2014 г. Исследования в Московском регионе Ø Ø Полет 07. 05. 2014 Полет 08. 05. 2014 Полет 23. 05. 2014 Полет 26. 06. 2014 Исследования в Арктическом регионе Работы по активным воздействиям ØПолеты 09. 06, 10. 06. 14 Полеты 09. 05. 2014 ØПолеты 18. 06, 19. 06. 14 Полеты 24. 05. 2014 Полеты 12. 06. 2014 ØПолеты 23. 06, 24. 06. 14 Полеты 06. 09. 2014 ØПолеты 02. 10, 03. 10. 14 В период с 07 мая по 03 октября 2014 г. выполнено 26 исследовательских полетов с бортоператорами-испытателями на борту. Общий налет составил 112 летных часов.

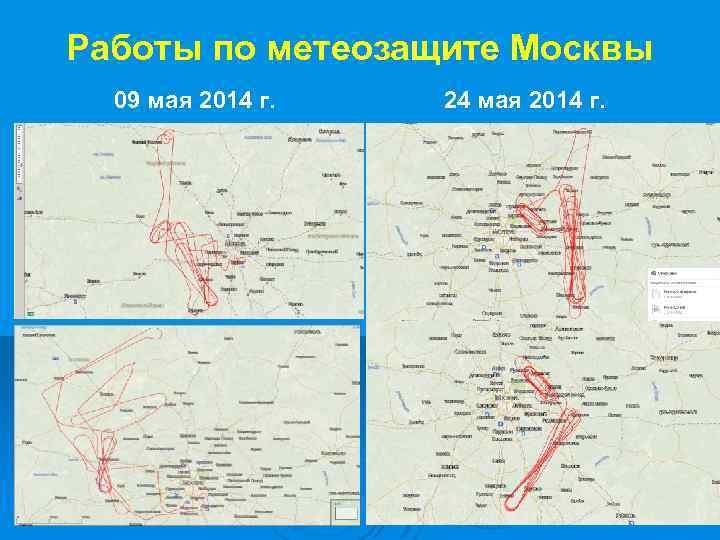

Работы по метеозащите Москвы 09 мая 2014 г. 24 мая 2014 г. Работы по метеозащите Москвы 09 мая 2014 г. 24 мая 2014 г.

Опыт по воздействию 9 мая 2014 года Опыт по воздействию 9 мая 2014 года

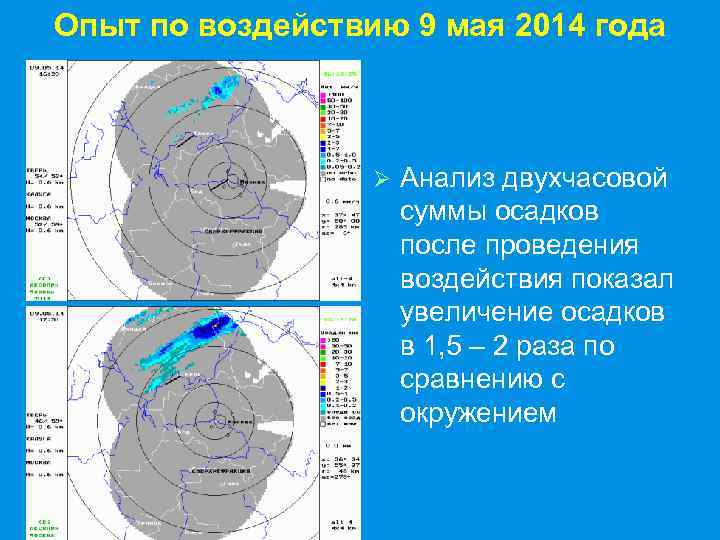

Опыт по воздействию 9 мая 2014 года Ø Анализ двухчасовой суммы осадков после проведения Опыт по воздействию 9 мая 2014 года Ø Анализ двухчасовой суммы осадков после проведения воздействия показал увеличение осадков в 1, 5 – 2 раза по сравнению с окружением

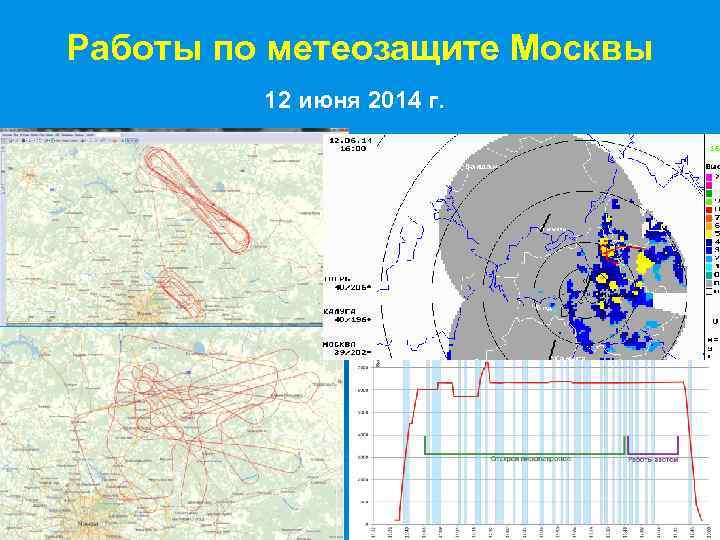

Работы по метеозащите Москвы 12 июня 2014 г. Работы по метеозащите Москвы 12 июня 2014 г.

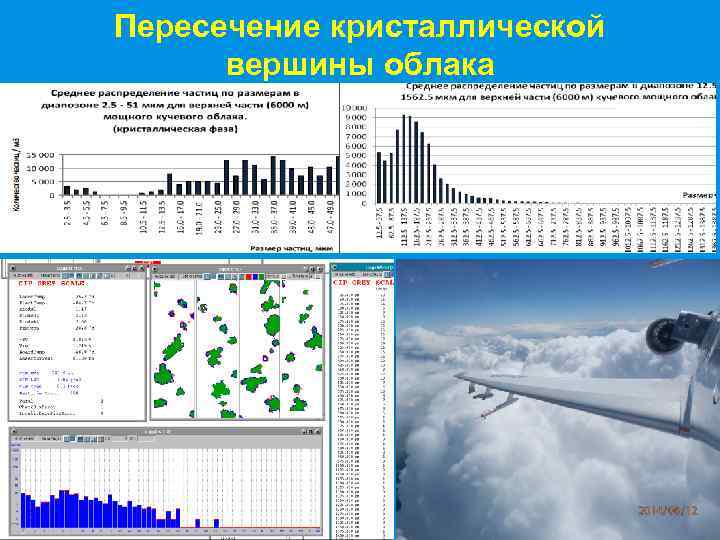

Пересечение кристаллической вершины облака Пересечение кристаллической вершины облака

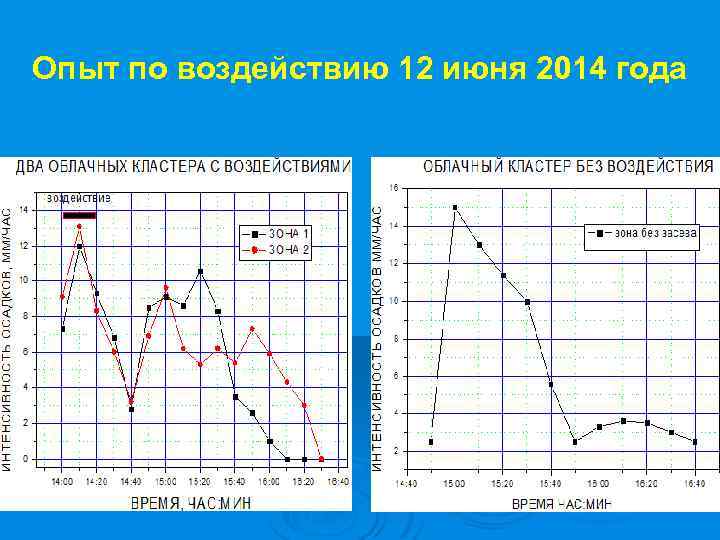

Опыт по воздействию 12 июня 2014 года Опыт по воздействию 12 июня 2014 года

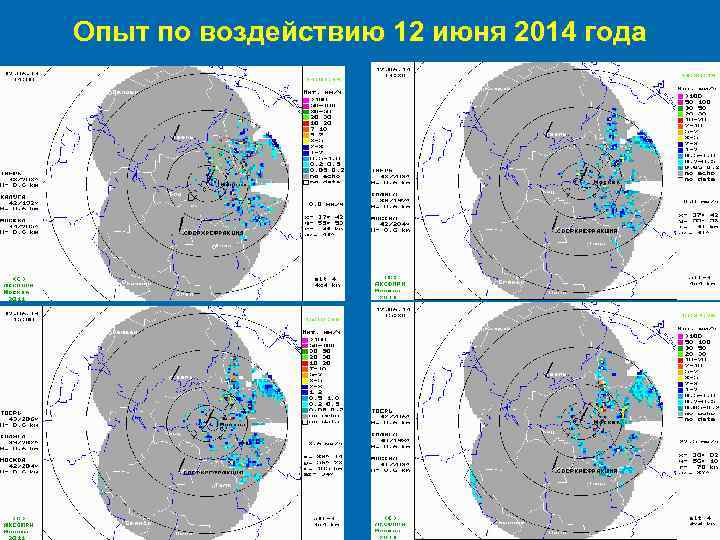

Опыт по воздействию 12 июня 2014 года Опыт по воздействию 12 июня 2014 года

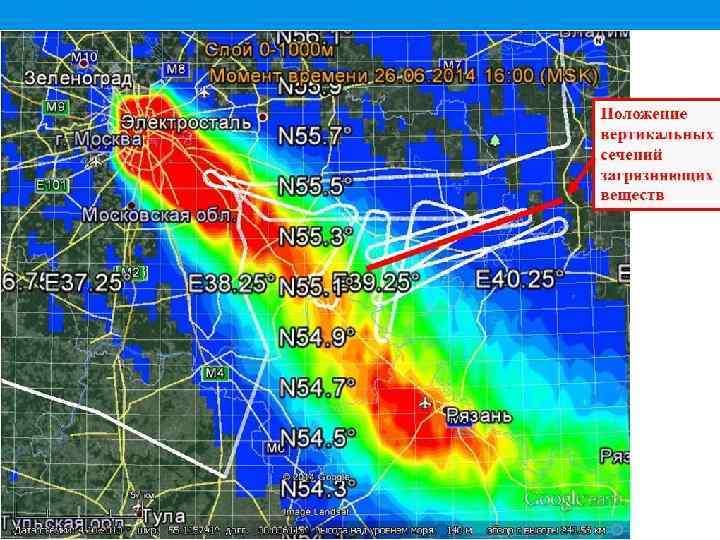

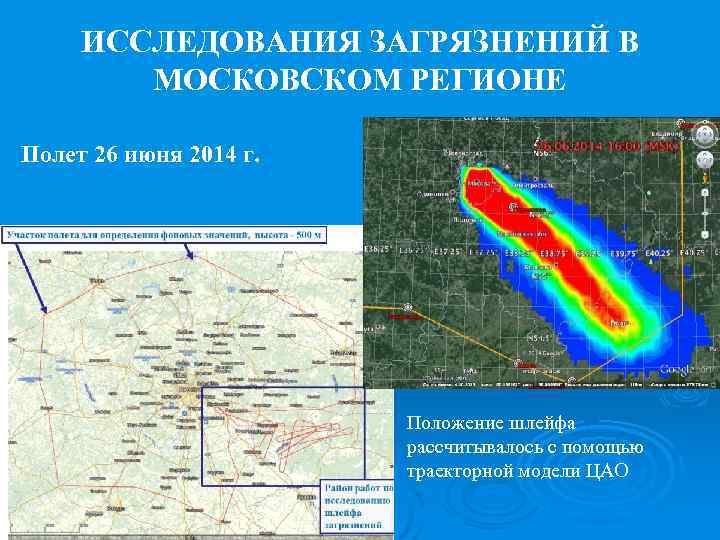

ИССЛЕДОВАНИЯ ЗАГРЯЗНЕНИЙ В МОСКОВСКОМ РЕГИОНЕ Полет 26 июня 2014 г. Положение шлейфа рассчитывалось с ИССЛЕДОВАНИЯ ЗАГРЯЗНЕНИЙ В МОСКОВСКОМ РЕГИОНЕ Полет 26 июня 2014 г. Положение шлейфа рассчитывалось с помощью траекторной модели ЦАО

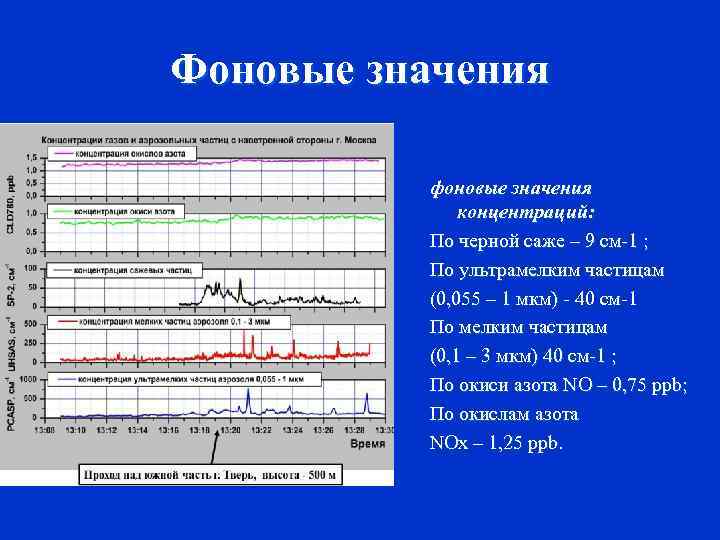

Фоновые значения фоновые значения концентраций: По черной саже – 9 см-1 ; По ультрамелким Фоновые значения фоновые значения концентраций: По черной саже – 9 см-1 ; По ультрамелким частицам (0, 055 – 1 мкм) - 40 см-1 По мелким частицам (0, 1 – 3 мкм) 40 см-1 ; По окиси азота NO – 0, 75 ppb; По окислам азота NOx – 1, 25 ppb.

Зондировка при подходе к зоне шлейфа от высоты 3000 м до 24 м Зондировка при подходе к зоне шлейфа от высоты 3000 м до 24 м

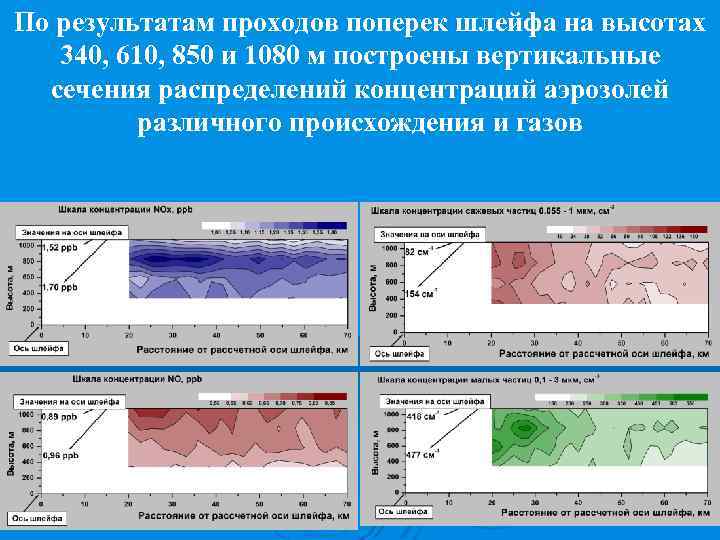

По результатам проходов поперек шлейфа на высотах 340, 610, 850 и 1080 м построены По результатам проходов поперек шлейфа на высотах 340, 610, 850 и 1080 м построены вертикальные сечения распределений концентраций аэрозолей различного происхождения и газов

Концентрации аэрозольных частиц в зоне шлейфа на расстоянии 45 км от центра Москвы и Концентрации аэрозольных частиц в зоне шлейфа на расстоянии 45 км от центра Москвы и на высоте 600 м превысили фоновые значения более, чем на порядок, а окислов азота – более, чем на 50%.

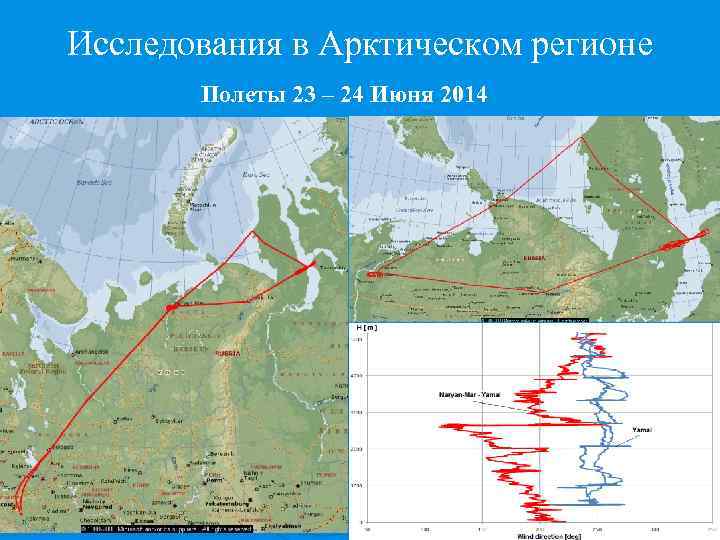

Исследования в Арктическом регионе Полеты 23 – 24 Июня 2014 Исследования в Арктическом регионе Полеты 23 – 24 Июня 2014

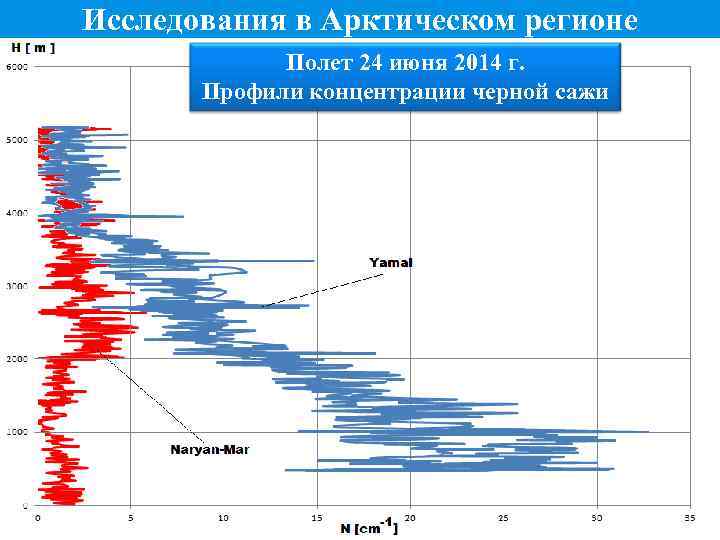

Исследования в Арктическом регионе Полет 24 июня 2014 г. Профили концентрации черной сажи Исследования в Арктическом регионе Полет 24 июня 2014 г. Профили концентрации черной сажи

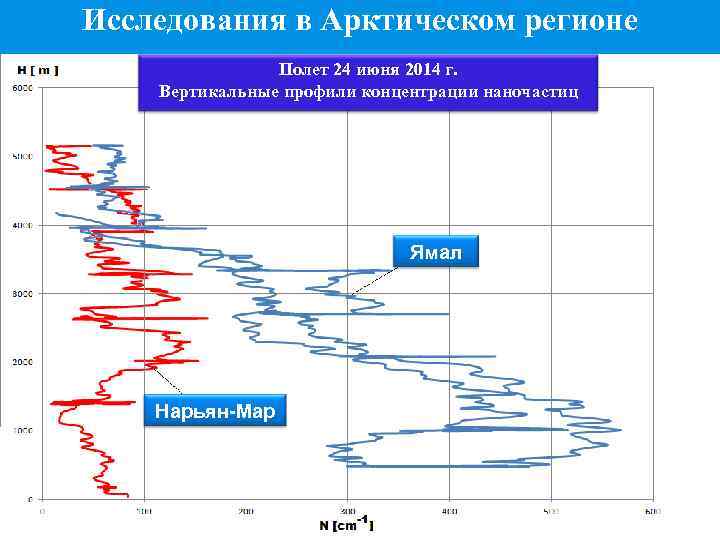

Исследования в Арктическом регионе Полет 24 июня 2014 г. Вертикальные профили концентрации наночастиц Ямал Исследования в Арктическом регионе Полет 24 июня 2014 г. Вертикальные профили концентрации наночастиц Ямал Нарьян-Мар

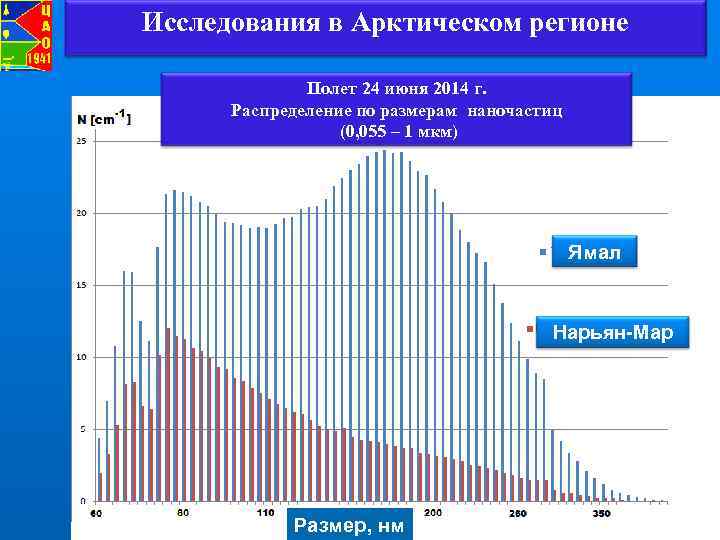

Исследования в Арктическом регионе Полет 24 июня 2014 г. Распределение по размерам наночастиц (0, Исследования в Арктическом регионе Полет 24 июня 2014 г. Распределение по размерам наночастиц (0, 055 – 1 мкм) Ямал Нарьян-Мар Размер, нм

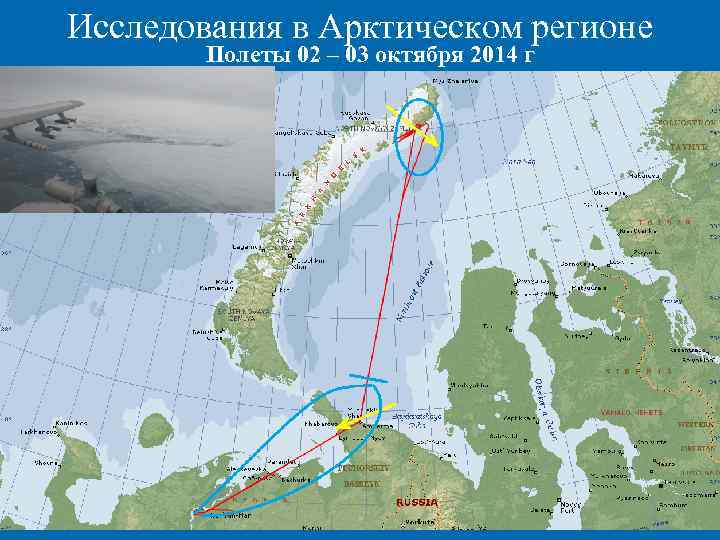

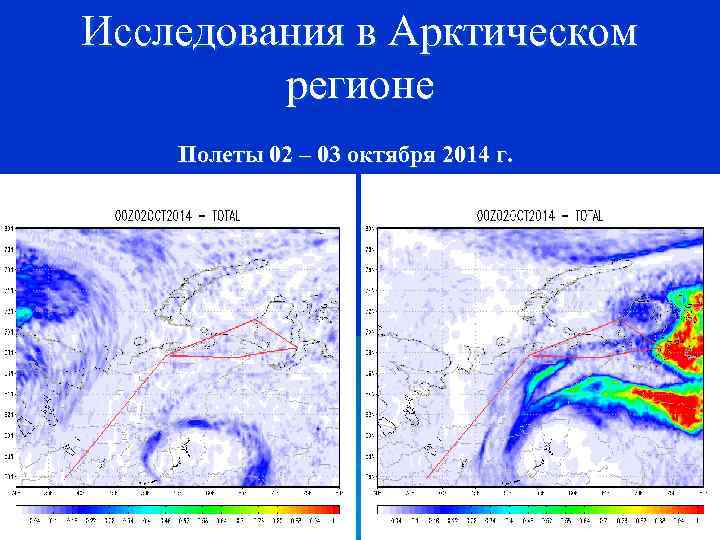

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г. Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г.

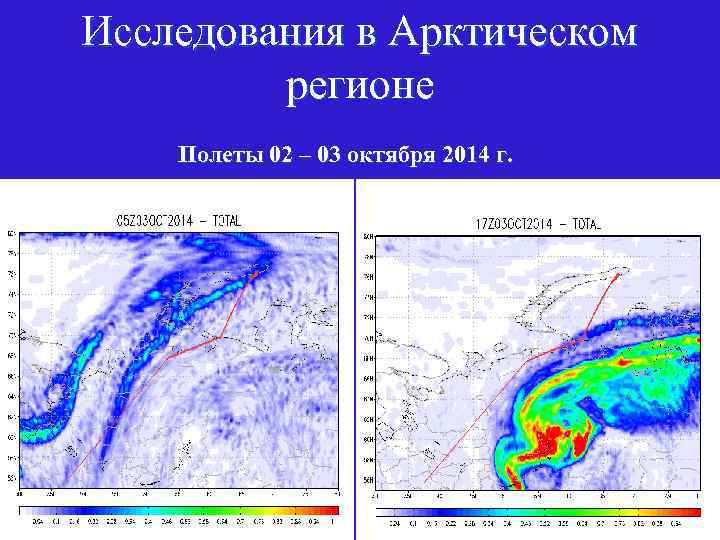

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г. Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г.

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г

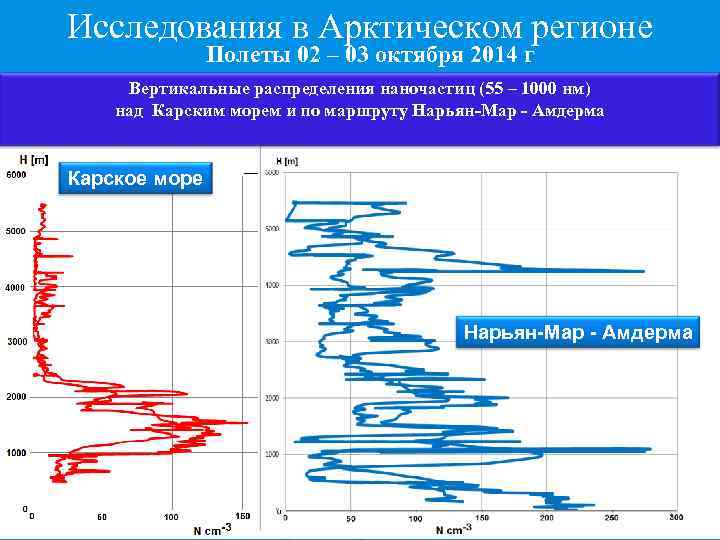

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г Вертикальные распределения наночастиц Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г Вертикальные распределения наночастиц (55 – 1000 нм) над Карским морем и по маршруту Нарьян-Мар - Амдерма Карское море Нарьян-Мар - Амдерма

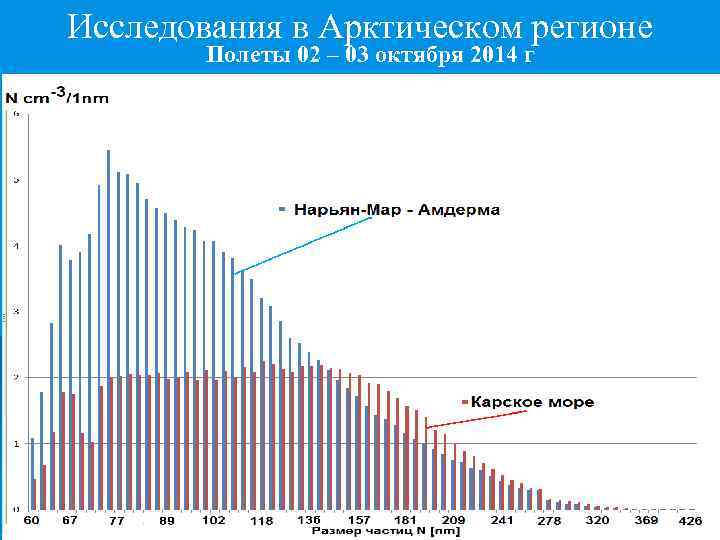

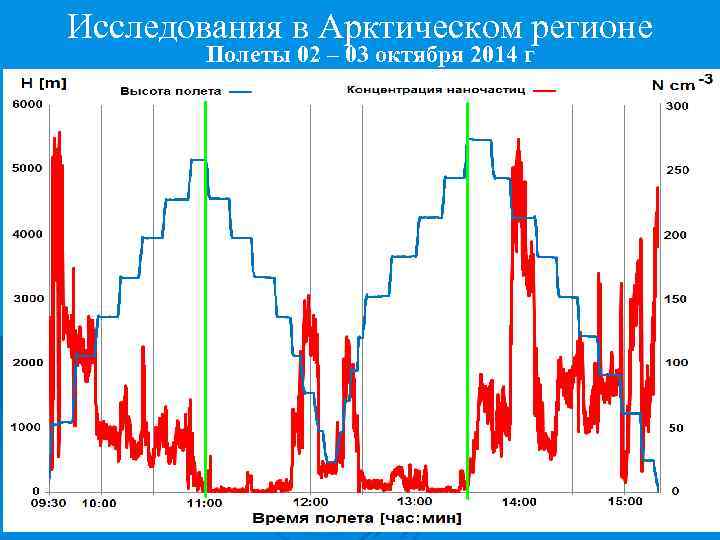

Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г Исследования в Арктическом регионе Полеты 02 – 03 октября 2014 г

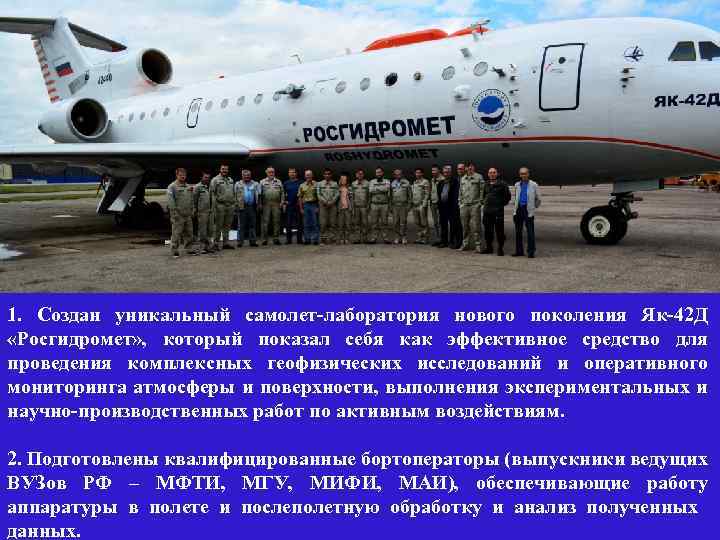

1. Создан уникальный самолет-лаборатория нового поколения Як-42 Д «Росгидромет» , который показал себя как 1. Создан уникальный самолет-лаборатория нового поколения Як-42 Д «Росгидромет» , который показал себя как эффективное средство для проведения комплексных геофизических исследований и оперативного мониторинга атмосферы и поверхности, выполнения экспериментальных и научно-производственных работ по активным воздействиям. 2. Подготовлены квалифицированные бортоператоры (выпускники ведущих ВУЗов РФ – МФТИ, МГУ, МИФИ, МАИ), обеспечивающие работу аппаратуры в полете и послеполетную обработку и анализ полученных данных.

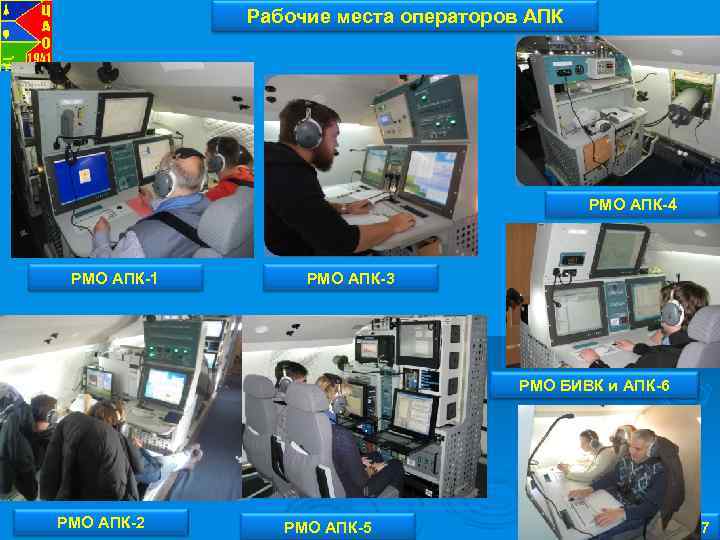

Рабочие места операторов АПК РМО АПК-4 РМО АПК-1 РМО АПК-3 РМО БИВК и АПК-6 Рабочие места операторов АПК РМО АПК-4 РМО АПК-1 РМО АПК-3 РМО БИВК и АПК-6 РМО АПК-2 РМО АПК-5 РМО АПК-4 и АПК-7

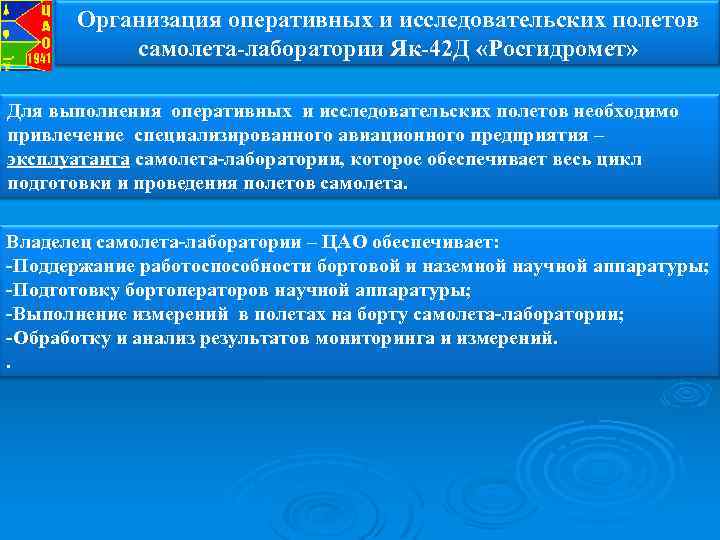

Организация оперативных и исследовательских полетов самолета-лаборатории Як-42 Д «Росгидромет» Для выполнения оперативных и исследовательских Организация оперативных и исследовательских полетов самолета-лаборатории Як-42 Д «Росгидромет» Для выполнения оперативных и исследовательских полетов необходимо привлечение специализированного авиационного предприятия – эксплуатанта самолета-лаборатории, которое обеспечивает весь цикл подготовки и проведения полетов самолета. Владелец самолета-лаборатории – ЦАО обеспечивает: -Поддержание работоспособности бортовой и наземной научной аппаратуры; -Подготовку бортоператоров научной аппаратуры; -Выполнение измерений в полетах на борту самолета-лаборатории; -Обработку и анализ результатов мониторинга и измерений. .

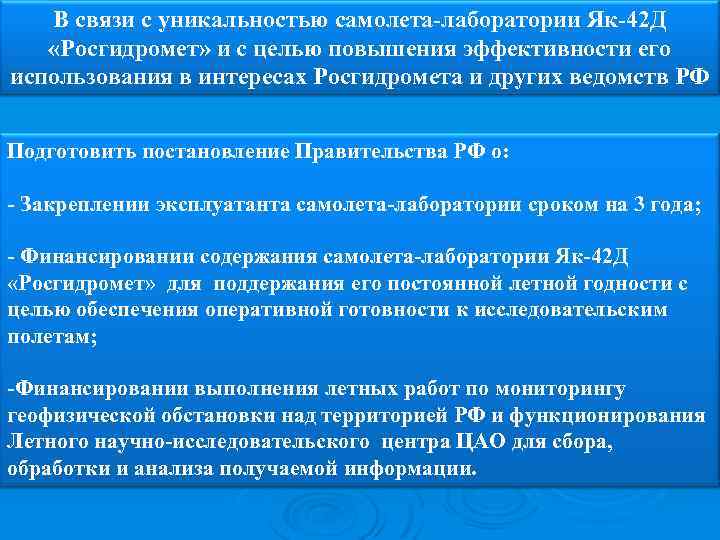

В связи с уникальностью самолета-лаборатории Як-42 Д «Росгидромет» и с целью повышения эффективности его В связи с уникальностью самолета-лаборатории Як-42 Д «Росгидромет» и с целью повышения эффективности его использования в интересах Росгидромета и других ведомств РФ Подготовить постановление Правительства РФ о: - Закреплении эксплуатанта самолета-лаборатории сроком на 3 года; - Финансировании содержания самолета-лаборатории Як-42 Д «Росгидромет» для поддержания его постоянной летной годности с целью обеспечения оперативной готовности к исследовательским полетам; -Финансировании выполнения летных работ по мониторингу геофизической обстановки над территорией РФ и функционирования Летного научно-исследовательского центра ЦАО для сбора, обработки и анализа получаемой информации.

Спасибо за внимание! Спасибо за внимание!

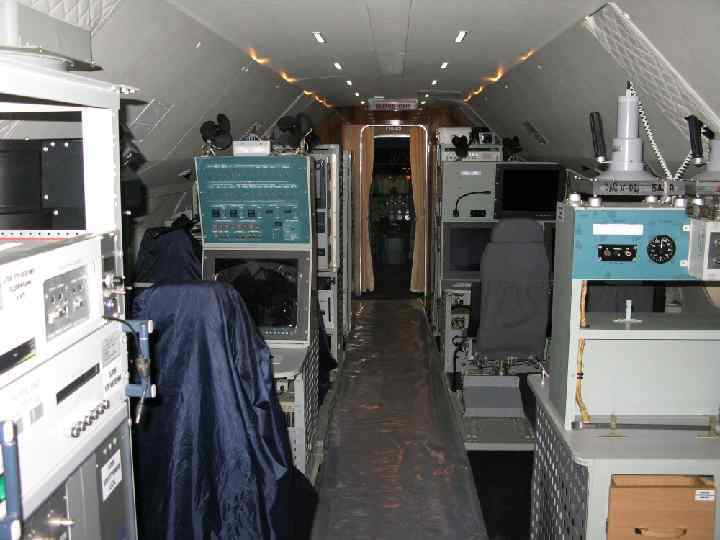

General view of the workplaces in the aircraft The aircraft is equipped with 14 General view of the workplaces in the aircraft The aircraft is equipped with 14 workplaces.
